GEBRUIKSAANWIJZING Trumatic C 4002 TRUMA

Entleeren des Boilers

C 6002 : e1 00 0146.

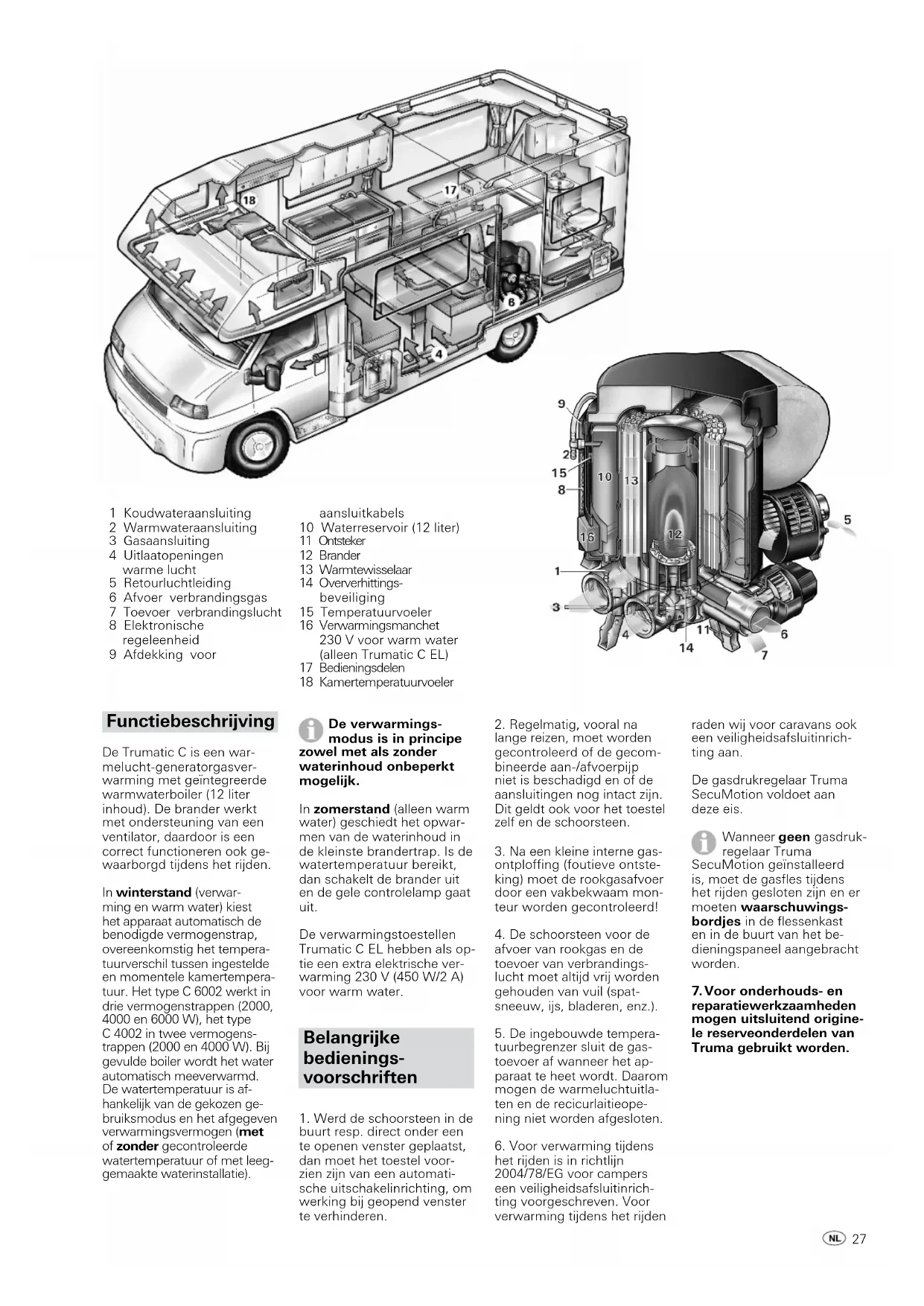

1 Koudwateraansluiting
2 Warmwateraansluiting
3 Gasaansluiting
4 Uitlaatopeningen warme lucht
5 Retourluchtleiding
6 Afvoer verbrandingsgas
7 Toevoer verbrandingslucht
8 Elektronische regeleenheid
9 Afdekking voor

aansluitkabels

10 Waterreservoir (12 liter)
11 Ontsteker
12 Brander
13 Warmtewisselaar
14 Oververhittings- beveiliging
15 Temperatuurvoeler
16 Verwarmingsmanchet 230 V voor warm water (alleen Trumatic C EL)
17 Bedieningsdelen
18 Kamertemperatuurvoeler

Functiebeschrijving

De Trumatic C is een warmelucht-generatorgasverwarming met geïntegreerde warmwaterboiler (12 liter inhoud). De brander werkt met ondersteuning van een ventilator, daardoor is een correct functioneren ook gewaarborgd tijdens het rijden.

In winterstand (verwarming en warm water) kiest het apparaat automatisch de benodigde vermogenstrap, overeenkomstig het temperatuurverschil tussen ingestelde en momentele kamertemperatuur. Het type C 6002 werkt in drie vermogenstrappen (2000, 4000 en 6000 W), het type C 4002 in twee vermogenstrappen (2000 en 4000 W). Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is afhankelijk van de gekozen gebruiksmodus en het afgegeven verwarmingsvermogen (met of zonder gecontroleerde watertemperatuur of met leeggemaakte waterinstallatie).

De verwarmingsmodus is in principe zowel met als zonder waterinhoud onbeperkt mogelijk.

In zomerstand (alleen warm water) geschiedt het opwarmen van de waterinhoud in de kleinste brandertrap. Is de watertemperatuur bereikt, dan schakelt de brander uit en de gele controlelamp gaat uit.

De verwarmingstoestellen Trumatic C EL hebben als optie een extra elektrische verwarming 230 V (450 W/2 A) voor warm water.

Belangrijke bedienings- voorschriften

1. Werd de schoorsteen in de buurt resp. direct onder een te openen venster geplaatst, dan moet het toestel voorzien zijn van een automatische uitschakelinrichting, om werking bij geopend venster te verhinderen.

2. Regelmatig, vooral na lange reizen, moet worden gecontroleerd of de gecombineerde aan-/afvoerpijp niet is beschadigd en of de aansluitingen nog intact zijn. Dit geldt ook voor het toestel zelf en de schoorsteen.

3. Na een kleine interne gasontploffing (foutieve ontsteking) moet de rookgasafvoer door een vakbekwaam monteur worden gecontroleerd!
4. De schoorsteen voor de afvoer van rookgas en de toevoer van verbrandingslucht moet altijd vrij worden gehouden van vuil (spatsneeuw, ijs, bladeren, enz.).
5. De ingebouwde temperatuurbegrenzer sluit de gas-toevoer af wanneer het apparaat te heet wordt. Daarom mogen de warmeluchtuitla- ten en de recicurlaitieopen- ning niet worden afgesloten.
6. Voor verwarming tijdens het rijden is in richtlijn 2004/78/EG voor campers een veiligheidsafsluitinrichting voorgeschreven. Voor verwarming tijdens het rijden

raden wij voor caravans ook een veiligheidsafsluitinrichting aan.

De gasdrukregelaar Truma SecuMotion voldoet aan deze eis.

Wanneer geen gasdrukregelaar Truma SecuMotion geinstalleerd is, moet de gasfles tijdens het rijden gesloten zijn en er moeten waarschuwingsbordjes in de flessenkast en in de buurt van het bedieningspaneel aangebracht worden.

1. Voor onderhouds- en reparatiewerkzaamheden mogen uitsluitend originele reserveonderdelen van Truma gebruikt worden.

Gebruiksaanwijzing

Voor ingebruikname dienen eerst de Gebruiksaanwijzing en de „belangrijke bedieningsvoorschriften“ te worden doorgenomen! De voertuigbezitter is ervoor verantwoordelijk dat het apparaat op correcte wijze kan worden bediend.

De bij het apparaat geleverde gele sticker met waarschuwingen voor de gebruiker moet door de inbouwer of de eigenaar van het voertuig op een voor elke gebruiker duidelijk zichtbare plaats in het voertuig worden aangebracht (bijv. op de deur van de klerenkast)! Als u deze sticker niet hebt, moet u die bij Truma aanvragen.

Vóór het eerste gebruik in ieder geval de gehele watervoorziening met verwarmd zuiver water goed doorspoelen. Wanneer de kachel niet in werking is, moet bij vorstgevaar het water absoluut worden afgetapt! U kunt in geval van vorstschade geen aanspraak maken op de garantie! Ook vóór herstellingen van of onderhoudswerkzaamheden aan het voertuig (in de garage!) moet het water worden afgetapt, omdat de elektrische veiligheids-/aftapkraan zonder stroomtoevoer automatisch wordt geopend!

Elektrische veiligheids-/aftapkraan

m n

m = Druknop „gesloten“ n = Drukknop „aftappen“

Het aftapkraan wordt met behulp van een spoel in gesloten toestand gehouden. Om de accu niet onnodig te belasten, advise-ren wij het aftapkraan te sluiten als het langer niet wordt gebruikt!

Bij temperaturen beneden 4°C aan de veiligheids-/aftapkraan kan de boiler uit zichzelf leeglopen als

het apparaat niet in bedrijf is (ook bij storingen)! Om waterverlies te voorkomen, het toestel inschakelen (zomer- of winterbedrijf) en het veiligheids-/aftapkraan aan de bedieningsknop door omhoogtrekken weer sluiten (stand m).

Als de kachel niet aan staat, kan de veiligheids-/aftap- kraan pas bij temperaturen boven 8°C weer worden gesloten!

Het aftapaansluitstuk van de elektrische veiligheids-/aftap kraan moet altijd vrij worden gehouden van vuil (spat- sneeuw, ijs, bladeren, etc.)! U kunt in geval van vorst- schade geen aanspraak maken op de garantie!

De boiler vullen

1. Sluit de elektrische veiligheids-/aftapkraan door de knop omhoog te trekken (stand m).

Bij temperaturen van rond de 8°C en lager moet eerst de kachel of de boiler worden ingeschakeld, zodat de kraan niet weer open gaat!

1. Schakel de stroomtoevoer naar de waterpomp in (via hoofdschakelaar of pompschakelaar).

2. Draai de warmwaterkranen in keuken en badkamer open (mengkranen of kranen met één hefboom stelt u in op de stand „warm”). Laat de kranen openstaan totdat alle lucht in de boiler door water is vervangen en water uit de kranen stroomt.

Wanneer alleen de koudwaterinstallatie zonder boiler wordt gebruikt, zal de boiler toch met water worden gevuld. Om vorstschade te vermijden, moet het water via de veiligheids/- aftapkraan worden afgetapt, zelfs wanneer de boiler niet wordt gebruikt. Als alternatief kunnen twee heetwaterbestendige blokkeerkleppen voor de koud- en warmwataansluiting worden gemonteerd.

Bij aansluiting op een centrale watervoorziening (nationaal of lokaal) moet een waterdrukregelaar worden gebruikt, om te voorkomen dat hogere drukwaarden dan 2,8 bar in de boiler kunnen ontstaan.

De boiler aftappe

1. Schakel de stroomtoevoer naar de waterpomp uit (via de hoofdschakelaar of de pompschakelaar).

2. Draai de warmwaterkranen in keuken en badkamer open.

3. Open de elektrische veiligheids-/aftapkraan door de drukknop in te drukken (stand n).

De boiler wordt nu via de veiligheids-/aftapklep direct naar buiten geleegd. Door een emmer met dienovereenkomstige inhoud eronder te plaatsen, controleren of de waterinhoud helemaal wegloopt (12 liter). U kunt in geval van vorstschade geen aanspraak maken op de garantie!

Gaswerking (verwarmen en warm water)

Truma Trumatic C a g h b 60° 40° 7 3 5 60° c f d e

a = Draaiknop voor kamer- temperatuur (1 - 9)
b = Groene controlelamp „werking“
c = Zomerstand (watertem- peratuur 40°C of 60°C)
d = Winterstand (verwarmen zonder gecontroleerde watertemperatuur of met leeggemaakte waterinstallatie)
e = Winterstand (verwarmen met gecontroleerde watertemperatuur)
f = Draaischakelaar „uit“
g = Gele controlelamp „boiler opwarmfase“
h = Rode controlelamp „storing“

Zie bij gebruik van voertuigspecifieke schakelaars de gebruiksaanwijzing van de producent van het voertuig.

Kamerthermostaat

i = Kamertemperatuurvoeler

Voor het meten van de kamertemperatuur bevindzt zich in het voertuig een externe kamertemperatuurvoeler (i). De positie van de voeler wordt door de voertuigfabrikant, al naargelang voertuigtype individueel afgestemd. Meer informatie vindt u in de gebruiksaanwijzing van uw voertuig.

De thermostaatinstelling op het bedieningspaneel (1 - 9) moet conform warmtebehoefte en constructie van het voertuig individueel vastgesteld worden. Voor een gemiddelde kamertemperatuur van ca. 23°C adviseren wij een thermostaatinstelling van ca. 6 - 8.

Ingebruikname

1. Controleer of de schoorsteendoorgang vrij is. Verwijder eventuele beschermkappen. Open de dekschoosteen bij gebruik op een boot.

In de winter is het aan te raden bij de dakschoorsteen het schoorsteenverlengstuk (zie toebehoren) te gebruiken. Dit moet tijdens het rijden weggenomen worden. Om de schoorsteen door een overkapping bij caravans te voeren, wordt eveneens een schoorsteenverlengstuk gebruikt. Dit moet met klemringen (zie toebehoren) aan de overkapping vastgezet worden.

1. Open de gasfles en de snelsluitkraan in de gastoevoerleiding.

De verwarmingsmodus is in principe zowel met als zonder waterinhoud onbeperkt mogelijk.

Zomerstand (alleen warm water)

Draaischakelaar op zomerstand (c) 40°C of 60°C zetten.

Na bereiken van de ingestelde watertemperatuur (40°C of 60°C) schakelt de brander uit en de gele controlelamp (g) gaat uit.

Winterstand

Verwarmen met gecontroleerde watertemperatuur

1. Draaischakelaar op stand „e“ zetten.
2. Draaiknop (a) op de ge- wenste thermostaatstand (1 - 9) draaien. Het groene controlelampje (b) brandt en geeft de stand van de ingestelde kamertemperatuur aan.

Het toestel kiest automatisch de benodigde vermogens- trap, overeenkomstig het temperatuurverschil tussen ingestelde en huidige kamertemperatuur. Na bereiken van de op het bedieningsdeel ingestelde kamertemperatuur schakelt de brander terug naar de kleinste trap en verwarmt de waterinhoud naar 60°C. De gele controlelamp (g) geeft de opwarmfase aan en gaat uit na bereiken van de watertemperatuur.

Verwarmen zonder gecontroleerde watertemperatuur

1. Draaischakelaar op stand „d“ zetten.
2. Draaiknop (a) op de ge- wenste thermostaatstand (1 - 9) draaien. Het groene controlelampje (b) brandt en geeft de stand van de inge- stelde kamertemperatuur aan.

Het toestel kiest automatisch de benodigde vermogens-trap, overeenkomstig het temperatuurverschil tussen ingestelde en huidige kamertemperatuur. Na bereiken van de op het bedieningsdeel ingestelde kamertemperatuur schakelt de verwarming uit.

Bij gevulde boiler wordt het water automatisch meeverwarmd. De watertemperatuur is dan afhankelijk van de afgegeven verwarmingscapaciteit en de verwarmingsduur voor het bereiken van de kamertemperatuur.

In deze stand brandt de gele controlelamp (g - boiler opwarmfase) alleen bij water-temperaturen beneden 5°C!

De verwarmingsmodus is in principe zowel met als zonder waterinhoud onbeperkt mogelijk.

Verwarmen met leeggemaakte waterinstallatie

1. Draaischakelaar op stand „d“ zetten.
2. Draaiknop (a) op de gewenste thermostaatstand (1 - 9) draaien. Het groene controlelampje (b) brandt en geeft de stand van de ingestelde kamertemperatuur aan.

Het toestel kiest automatisch de benodigde vermogens-trap, overeenkomstig het temperatuurverschil tussen ingestelde en huidige kamertemperatuur. Na bereiken van de op het bedieningsdeel ingestelde kamertemperatuur schakelt de verwarming uit.

In deze stand brandt de gele controlelamp (g - boiler opwarmfase) alleen bij kamertemperaturen beneden 5°C!

Uitschakelen „Gasbedrij“

Verwarming aan de draai- schakelaar uitschakelen (f).

Bij vorstgevaar moet het water absoluut worden afgetapt!

Sluit de snelsluitkraan in de gastoevoerleiding en draai de gasfles dicht wanneer het toestel gedurende lange tijd niet wordt gebruikt.

Rood controlelampje „storing“

Bij een storing gaat de rode controlelamp (h) branden.

Mogelijke oorzaken vindt u in de instructies voor het opsporen van fouten.

De ontgrendeling geschiedt door uitschakelen en opnieuw inschakelen.

Wordt de vensterschakelaar geopend en weer gesloten, dan komt dit overeen met Uit/Aan op het bedieningspaneel (b.v. bij storingreset)!

Elektrowerking 230 V (450 W/2 A) – alleen Trumatic C EL – (alleen warm water)

Truma Trumatic C EL 230 V ~ k j

j = Tuimelschakelaar „Aan“ k = Tuimelschakelaar „Uit“

Boiler aan het bedienings-element inschakelen (j). Het controlelampje toont aan dat het toestel in werking is.

Zie bij gebruik van voertuigspecifieke schakelaars de gebruiksaanwijzing van de producent van het voertuig.

De temperatuur van het water kan niet vooraf worden geprogrammeerd, automatische beperking van de temperatuur bij ongeveer 60°C! Om een snellere verwarming van de boilerinhoud te bereiken, kan het toestel gelijktijdig met gas en stroom worden geëxploiteerd.

Onderhoud

Het toegepast waterreservoir bestaat uit levensmiddelecht roestvrij staal.

Gebruik wijnazijn om de boiler te ontkalken. Gebruik de watertoevoer om het produkt in de boiler te brengen. Laat het produkt inwerken en spoel de boiler vervolgens grondig met vers water door. Voor ontsmetting adviseren wij „Certisil-Argento“. Andere produkten, in het bijzonder chloorhoudende, zijn niet geschikt.

Om een nederzetting door mikro-organismen te voorkomen, dient de boiler in regelmatige afstanden op 70°C te worden verwarmd (enkel bij winterbedrijf bereikbaar).

Afhankelijk van het verwarmingsvermogen voor het bereiken van de binnentemperatuur kan het water tot max. 70°C opgewarmd worden.

Het water niet als drinkwater gebruiken!

Zekeringen

De toestelzekering alsmede de zekering van het bedieningspaneel bevinden zich op de elektronische regeleenheid op het toestel.

Toestelzekering:

6,3 AT - traag -

Zekering bedieningspaneel (F3): 1,6 AT – traag –

De fijnzekering mag enkel door een bouwidentieke zekering worden vervangen.

Algemene veilig- heidsinstructies

Bij lekken in de gasinstal- latie of wanneer een gasreuk wordt waargenomen:

• alle open vlammen blussen
• niet roken
• de apparate uitschakelen
• sluit de gasfles
• ramen en deuren openen
• zet geen elektrische apparaten aan
• laat de hele installatie door een vakbekwaam monteur controlen!

Reparaties mogen alleen door vakbe-

kwame monteurs worden uitgevoerd!

Na elke demontage van de rookgasafvoerbuis moet een nieuwe O-ring gemonteerd worden!

1. ledere wijziging aan het apparaat (met inbegrip van rookafvoer en schoorsteen) of het gebruik van reserveonderdelen en voor het functioneren belangrijke accessoires (bijv. tijdschakelklok) die geen originele Truma onderdelen zijn, als ook het niet opvolgen van de inbouw- en gebruikshandleiding leidt ertoe dat de garantie vervalt en dat claims m.b.t. aansprakelijkheid zijn uitgesloten. Bovendien vervalt hierdoor de gebruikstoelating voor het apparaat en in sommige landen ook voor het voertuig.

2. De werkdruk van de gas- voorziening 30 mbar moet overeenstemmen met de werkdruk van het toestel (zie fabrieksplaatje).

3. LPG-installaties moeten voldoen aan de technische en administratieve voorschriften van het betreffende land van gebruik (in Europa b.v. EN 1949 voor voertuigen of EN ISO 10239 voor boten). Nationale voorschriften en regelingen (in Duitsland b.v. het DVGW-werkblad G 607 voor voertuigen of G 608 voor boten) moeten in acht genomen worden.

De keuring van de gasinstallatie moet iedere 2 jaar door een vakman herhaald worden en eventueel bevestigd worden in de keuringsverklaring (in Duitsland b.v. conform DVGW-werkblad G 607 voor voertuigen of G 608 voor boten).

De eigenaar van het voertuig is zelf verantwoordelijk voor de keuring ervan.

Drukregelapparatuur en slangleidingen dienen uiterlijk 10 jaar (bij zakelijk gebruik 8 jaar) na de fabricagedatum door nieuwe te worden vervangen. Hiervoor is de gebruiker verantwoordelijk.

1. Generatorgastoestellen mogen bij het tanken, in parkeergarages, garages of op veerboten niet gebruikt worden.

2. Bij de eerste ingebruik-name van een fabrieknieuw apparaat (en na een langere stilstand) kan zich kort een lichte rook – en geurontwikkeling voordoen. Het is zinvol, het toestel in zomerstand (60°C) meerdere malen op te warmen en te zorgen voor een goede ventilatie van de ruimte.

3. Een abnormaal brandergeraas of een afblazende vlam duidt op een defecte regelaar. Laat deze regelaar in dat geval nakijken.

4. Voorwerpen die gevoelig zijn voor warmte (bijv. spuitbussen) mogen niet in het inbouwframe van de verwarming worden opgeborgen omdat het hier eventueel tot verhoogde temperaturen kan komen.

5. Voor de gasinstallatie mo- gen uitsluitend drukregelaars conform EN 12864 (in voer- tuigen) resp. EN ISO 10239 (voor boten) met een vaste uitgangsdruk van 30 mbar gebruikt worden. De door- stromingssnelheid van de drukregelaar moet ten minste overeenstemmen met het maximum verbruik van alle door de installatiefabrikant ingebouwde toestellen.

Voor voertuigen adviseren wij de Truma gasdrukregelaar SecuMotion resp. voor de gasinstallatie met twee flessen de automatische omschakelklep Truma DuoComfort.

Bij temperaturen rond 0°C en lager moet de gasdrukregelaar resp. de omschakelklep gebruikt worden met de ijsbestrijdingsinstallatie EisEx.

Er mogen uitsluitend voor het land van gebruik geschikte regelaar-aansluitslangen die voldoen aan de eisen van het land, gebruikt worden. Deze moeten regelmatig gecontroleerd worden op broosheid. Voor gebruik in de winter mogen uitsluitend winterharde speciale slangen gebruikt worden.

Technische gegevens

vastgesteld conform EN 624 resp. Truma keuringsvoorwaarden

Gassoort:

vloeibaar gas (propaan/butaan)

Bedrijfsdruk:

30 mbar (zie fabriekslabel)

Waterinhoud: 12 liter

Opwarmtijd van ca. 15°C tot ca. 60°C:

boiler ca. 30 min. (gemeten volgens EN 15033) kachel + boiler ca. 80 min.

Waterdruk: max. 2,8 bar

Nominaal warmtevermogen

C 4002: 2000/4000 W C 6002: 2000/4000/6000 W

Gasverbruik

C 4002: 170 - 320 g/h

C 6002: 170 - 480 g/h

Hoeveelheid getransporteerde lucht (vrij uitblazend zonder warmeluchtbuis)

C 4002: met 3 uitlaatopeningen voor warme lucht max. 249 m³/h met 4 uitlaatopeningen voor warme lucht max. 287 m³/h

C 6002: met 4 uitlaatopeningen voor warme lucht max. 287 m³/h

Stroomverbruik bij 12 V

Kachel + boiler C 4002: 0.2 - 5.6 A

(gemiddelde opgenomen stroom 1,3 A)

C 6002: 0,2 - 5,6 A (gemiddelde opgenomen stroom 1,4 A)

Opwarming boiler: 0,4 A Ruststroom: 0,001 A

Stroomverbruik van de elektrische veiligheids-/aftapkraan bij 12 V:

0,035 A

Gewicht:

17,6 kg (zonder waterinhoud)

Conformiteitsverklaring: De Trumatic C is door de DVGW gekeurd en voldoet aan de gastoestel-richtlijn (90/396/EEG) alsmede aan de tevens geldende EG-richt- lijnen. Voor EU-landen is het CE-product-identificatienum- mer beschikbaar

C 4002: CE-0085AS0121 C 6002: CE-0085AS0122.

C 4002: e1 00 0147 C 6002: e1 00 0146.

De verwarming voldoet aan de EMC-richtlijn 89/336/EEG en de laagspanningsrichtlijn 73/23/EEG.

Technische wijzigingen voorbehouden!

Fout Oorzaak Verhelpen

Gaswerking

• Na het inschakelen (winter- en zomerstand) brandt geen controlelamp.	– Toestel- of voertuigzeke-ring defect.	– Accuspanning 12 V controleren.
	– Venster boven de schoorsteen open (vensterschakelaar).	– Alle elektrische steekverbindingen/zekeringen controleren.
		– Venster sluiten.
• Na het inschakelen (m.b.v. tijdschakelklok ZUC) brandt de groene controlelamp, echter de verwarming brandt niet.	– Venster boven de schoor-steen open (vensterscha-kelaar).	– Venster sluiten.
• Na het inschakelen van de verwarming knippert de rode controlelamp.	– Waarschuwing!Accuspanning te laag < 10,5 V.	– Accu laden!
• Ca. 30 sec. na het inscha-kelen van de verwarming brandt de rode controle-lamp permanent.	– Gasfles of snelsluitende klep in de gastoevoerlei-ding gesloten.	– Gastoevoer controleren.
	– Luchttoevoer onderbroken.	– Schoorsteen controleren op eventuele afdekkingen.
		– Bij gebruik op boten dekschoorsteen openen.
• Verwarming schakelt na een langere gebruiksduur op storing.	– Uitlaatopeningen warme lucht geblokkeerd.	– Controle van de afzonderlijke uitlaatopeningen.
	– Gasdrukregelaar bevoren.	– Regelaar ontijzingsinstallatie (EisEx) gebruiken.
	– Butaanaandeel in de gasfles te hoog.	– Propaan gebruiken. (Met name bij temperaturen beneden 10°C is butaan niet geschikt voor verwarmen.)

Elektrowerking 230 V

- Na het inschakelen brandt – Geen voedingsspanning. – Voedingsspanning 230 V en zekeringen controleren. geen controlelamp.

Watervoorziening

Na het uitschakelen van de warming opent de elektrische veiligheids-/aftapklep.	Buitentemperatuur beneden 4°C.	Verwarming inschakelen. Bij temperaturen rond 4°C en lager opent de aftapklep automatisch!
	Stroomvoorziening 12 V bij aftapklep ontbreekt.	Voedingsspanning 12 V en zekeringen controleren.
De elektrische veiligheids-/aftapklep kan niet meer gesloten worden.	Buitentemperatuur beneden 8°C.	Verwarming inschakelen. Zonder verwarmingsmodus kan de aftapklep pas bij temperaturen boven 8°C weer gesloten worden!
	Stroomvoorziening 12 V bij aftapklep ontbreekt.	Voedingsspanning 12 V en zekeringen controleren.
Water druppelt van de elektrische veiligheids-/aftapklep.	Waterdruk te hoog.	Pompdruk controleren (max. 2,8 bar). Bij aansluiting op een centrale watervoorziening (land- resp. city-aansluiting) moet een drukregelaar gebruikt worden, deze voorkomt, dat hogere drukken dan 2,8 bar in de boiler kunnen optreden.

Mochten deze maatregelen niet resulteren in het verhelpen van de storing, neem dan a.u.b. altijd contact op met de afdeling service van Truma.

Accessoires

Truma-tijdschakelaar ZUC 2, incl. verbindingskabel van 3 m (art.-nr. 34042-01).

Elektro-verwarmingsman- chet 230 V, 450 W voor warmwater compleet met 3 m aansluitingskabel (art.-nr. 34141-01).

Afstandsbediening voor elektrische veiligheids-/aftap- kraan incl. verbindingskabel van 3 m (art.-nr. 34170-01).

De elektrische accessoires zijn uitgerust met een stekker en kunnen afzonderlijk worden aangesloten.

Verlengkabel voor het bedieningspaneel, de tijd-schakelaar ZUC 2 alsook het bedieningspaneel voor de afstandsbediening van het aftapkraan staan desgewenst ter beschikking.

30 cm

Schoorsteenverlengstuk KVC voor overwintering (art.-nr. 34070-01).

Doorvoering voor caravanisolatiedak (art.-nr. 34080-01).

Opbouwraampje voor de Truma-bedieningsdelen (art.-nr. 40000-52600). Een combinatie met de zijdelen is niet mogelijk.

Standaard levert Truma bij elk bedieningsdeel/elke tijd-schakelklok een passend af-dekraampje in de kleur agaat-grijs. Als speciaal toebehoren zijn bovendien nog andere afdekraampjes in de kleuren zwart, beige, platina en goud verkrijgbaar.

Passend bij de bedieningsdelen of de tijdschakelklok zijn de in 8 verschillende kleuren verkrijgbare zijdelen een optisch aantrekkelijke afwerking.

Neem hiervoor a.u.b. contact op met uw speciaalzaak.

Koppelclip (art.-nr. 34000-65900). Voor de montage van meer- dere Truma-bedieningsdelen naast elkaar.

Garantieverklaring van de fabrikant Truma

1. Gevallen waarin op garantie aanspraak kan worden gemaakt

De fabrikant biedt garantie voor defecten aan het toestel die worden veroorzaakt door materiaal- of fabricagefouten. Daarnaast blijven ook de bij de wet bepaalde voorwaarden voor aanspraak op garantie van kracht.

Er kan geen aanspraak op de garantie worden gemaakt:

• Voor aan slijtage onderhevige onderdelen en natuurlijke slijtage,
• door gebruik van andere dan originele Truma onderdelen in de apparaten en bij gebruik van ongeschikte gasdrukregelaars,
• indien de inbouw- en gebruiksaanwijzingen van Truma niet werden aangehouden,
• als gevolg van ondeskundig gebruik,
• als gevolg van een ondeskundige, niet door Truma geleverde transportverpakking.

2. Omvang van de garantie

De garantie geldt voor defecten in de zin van punt 1, die binnen de 24 maanden na het sluiten van de verkoop-overenkomst tussen de verkoper en de eindgebruiker onstaan. De fabrikant zal dergelijke gebreken alsnog verhelpen, d.w.z. naar eigen keuze herstellen of voor een vervangende levering zorgdragen. Indien de fabrikant dit onder garantie verhelpt, begint de garantietermijn voor het gerepareerde of vervangen onderdeel niet opnieuw, maar valt het verder onder de oude garantietermijn. Andere aanspraken, met name vervanging bij schade voor de koper of derden is uitgesloten. De voorschriften van de wet op produkt-aansprakelijkheid blijven onverminderd gelden.

De kosten voor het beroep dat op de eigen service-afdeling van Truma wordt gedaan om een defect te herstellen dat onder de garantie valt, met name transport-, verplaatsings-, arbeids- en materiaalkosten, worden door de fabrikant gedragen, als de service-afdeling in Duitsland wordt ingezet. Werkzaamheden van de afdeling klantenservice in andere landen vallen niet onder de garantie.

Bijkomende kosten voor extra in- en uitbouwwerkzaamheden aan het toestel (bijv. demontage van meubel- of carrosserie-onderdelen) vallen niet onder de garantie.

3. Indienen van garantieclaim

Het adres van de fabrikant luidt: Truma Gerätetechnik GmbH & Co. KG, Wernher-von-Braun-Straße 12, 85640 Putzbrunn.

In Duitsland moet bij storingen in principe het Truma servicecentrum worden gewaarschuwd; in andere landen staan de bestaande servicepartners tot uw beschikking (zie Truma Serviceblad of www.truma.com). Klachten moeten ander omschreven worden. Verder moet de correct ingevulde garantieoorkonde overgelegd worden of het fabricagenummer van het toestel alsmede de datum van aankoop aangegeven worden.

Om de fabrikant in staat te stellen, te controleren of er sprake is van een geval dat onder de garantie valt, moet de consument het toestel voor zijn risico naar de fabrikant brengen of naar deze opsturen. Bij schade aan verwarmingselementen (warmtewisselaars) moet ook de gasdrukregelaar worden meegestuurd.

Bij opsturen naar de fabriek dient het toestel als vracht- goed verzonden te worden. Indien het geval onder de garantie valt, draagt de fabriek de transportkosten resp. kosten van opsturen en terugsturen. Als niet op garantie aanspraak kan worden gemaakt, informeert de fabrikant de klant hierover en geeft aan welke kosten niet voor rekening van de fabrikant zijn. Bovendien zijn in dit geval de verzendkosten voor rekening van de klant.

C 4002: e1 00 0147 C 6002: e1 00 0146.

Werkskunden- dienstes
