BEDIENUNGSANLEITUNG Tic S 3002 FS TRUMA

D Gebrauchsanweisung Seite 2 Montageanweisung Seite 6

Flüssiggasheizung zur freistehenden Aufstellung in festausgebauten Vorzelten

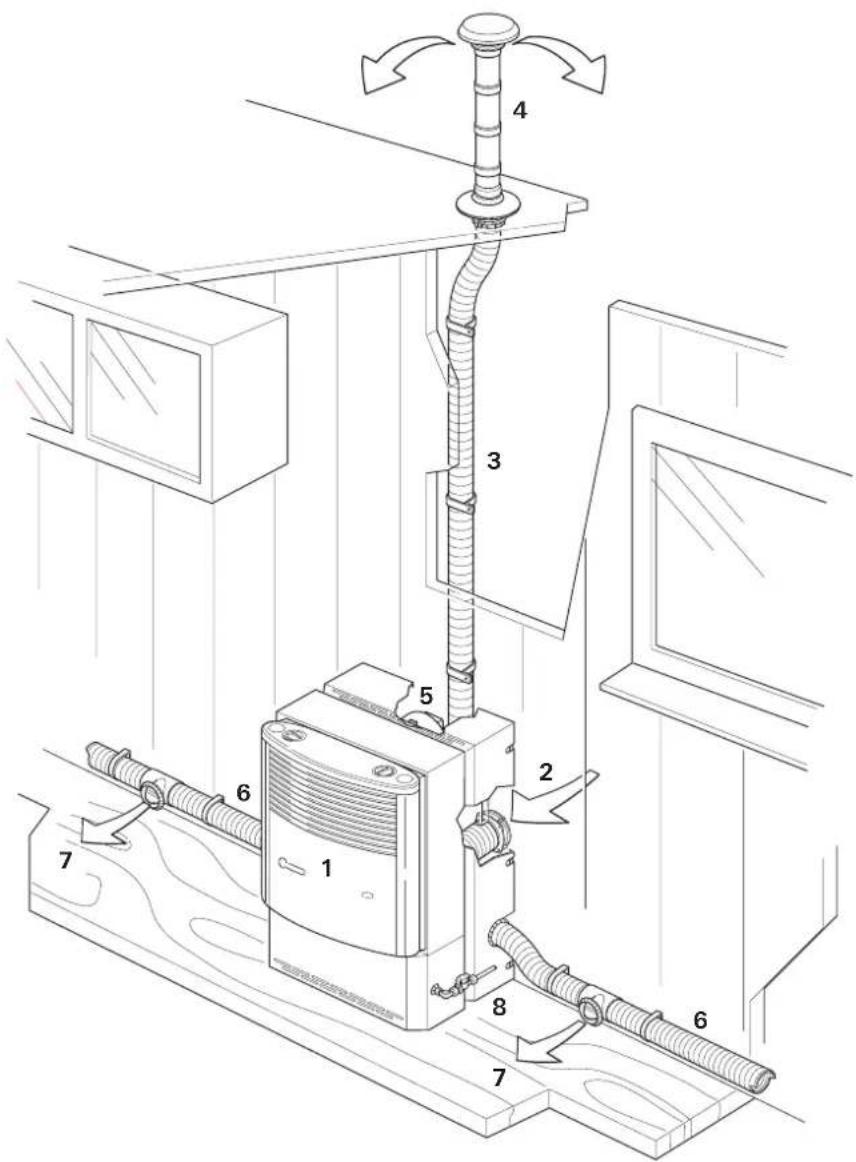

1 Flüssiggasheizung Trumatic S 3002 FS
2 Verbrennungsluft-Ansaugung
3 Abgasrohr mit Überrohr
4 Abgaskamin
5 Trumavent Gebläse TEB 2
6 Warmluftrohre
7 Warmluftaustritte
8 Gaszufuhr

Verwendungszweck

Die Flüssiggasheizung Trumatic S 3002 FS wurde für die stationäre Montage in fest ausgebauten Vorzelten konstruiert.

Der Betrieb der Heizung ist nur zulässig, wenn die Gasversorgung (30 mbar) über das Fahrzeug (Caravan / Motorcaravan) erfolgt (z. B. über Gas-Außensteckdose).

Der Einbau in Kraftfahrzeuge (Reisemobile) oder Kraftomnibusse ist nicht zulässig.

Die Heizung hat einen zum Aufstellungsraum geschlossenen Verbrennungsluft-/Abgaskreislauf.

Weitere Anwendungen sind nur nach Rücksprache mit Truma möglich.

Wichtige Bedienungshinweise

1. Die Verbrennungsluft-An saugung (2) muss von Schmutz und Schneematsch freigehalten werden.

2. Im Winter muss vor dem Zünden der Kamin (4) vom Schnee befreit werden.

3. Das Abgas- und Verbrennungsluftzuführungsrohr sowie alle An schlüsse müssen regelmäßig, in jedem Fall nach Verpuffungen (Fehlzündungen), überprüft werden. Das Abgasrohr muss unbedingt auf ganzer Länge steigend und mit mehreren Schellen fest montiert verlegt sein. Auf keinen Fall dürfen Gegenstände auf das Abgasrohr gelegt werden, da dies zu Beschädigungen führen könnte. Das Abgasrohr muss sowohl an der Heizung wie am Kamin dicht und fest angeschlossen sein. Heizungen mit falsch montierten oder beschädigten Abgasrohren dürfen nicht mehr betrieben werden!

4. Der Warmluftaustritt an der Heizung darf unter keinen Umständen behindert werden. Deshalb keinesfalls Textilien o.ä. zum Trocknen vor oder auf die Heizung hängen. Solche Zweckentfrem dung könnte Ihre Heizung durch die dabei hervorgerufene Überhitzung schwer be schädigen. Keine brennbaren Gegenstände in die Nähe der Heizung bringen! Bitte beachten Sie dies im Interesse Ihrer Sicherheit.

Bauartbedingt wird während des Betriebes die Heizungsverkleidung heiß. Die Sorgfaltspflicht gegen über Dritten (insbesondere Kleinkindern) obliegt dem Betreiber.

Gebrauchsanweisung

Vor Inbetriebnahme unbedingt Gebrauchsanweisung und „Wichtige Bedienungs hinweise“ beachten!

a = Bedienungsgriff (Thermostat)
b = Integriertes Bedienteil für Trumavent Gebläse TEB
c = Schnellschlussventil für die Gaszufuhr
d = Zündautomat mit Batteriefach
e = Zündfernanzeige (Zubehör)
f = Sichtfenster zum Beobachten der Flamme
g = Thermostatfühler h = Fabrikschild (Verkleidung abnehmen!)

Inbetriebnahme der Heizung

Vor der ersten Inbetriebnahme sicher stellen, dass eine Batterie eingelegt ist (siehe Wartung, Punkt „Batteriewechsel“)!

1. Gasflasche und Schnell- schlussventil in der Gaszuleitung öffnen.
2. Den Bedienungsgriff (a) in Thermostatstellung 1 – 10 drehen und bis zum Anschlag niederdrücken. Die Zündung erfolgt automatisch (Zünd funke hörbar), bis die Flamme brennt.

Den Bedienungsgriff noch bis zu 10 Sekunden gedrückt halten, damit die Zündsicherung anspricht.

Bei Störungen vor erneutem Zünd versuch mindestens 2 Minuten warten!

Sollte die Flamme wieder verlöschen, erfolgt während der Schließzeit der Zündsicherung (ca. 30 Sekunden) eine sofortige Wiederzündung.

Wenn keine Flamme zustande kommt, arbeitet der Zündautomat weiter, bis am Be dienungsgriff (a) auf „0“ ge schaltet wird.

Falls die Gaszuleitung luftgefüllt ist, kann es bis zu zwei Minuten dauern, bis Gas zur Verbrennung bereitsteht. Während dieser Zeit ist der Bedienungsgriff gedrückt zu halten, bis die Flamme brennt.

Zur optischen Kontrolle des Zündvorgangs lässt sich die Heizung problemlos mit einer Zündfernanzeige (e), nachrüsten (Art.-Nr. 30040-65000).

Inbetriebnahme des Gebläses

Um eine gleichmäßige und rasche Warmluftverteilung sowie eine Absenkung der Oberflächentemperaturen am Heizgerät sicherzustellen, empfehlen wir, die Heizung immer mit laufendem Trumavent Gebläse zu betreiben.

k = Handregelung

(z. B. für Ventilation)

Gewünschte Leistung am

Drehknopf einstellen.

I = Aus

m = Automatikbetrieb

(Heizen)

Die Leistung gleicht sich stufenlos der jeweiligen Wärmeabgabe der Heizung an. Die Höchstleistung kann nach Wunsch am Drehknopf begrenzt werden. Die Regelung zwischen diesem Wert und Langsamlauf erfolgt automatisch.

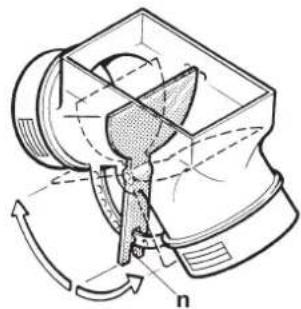

Über die Luftklappe (n) lässt sich die Luftmenge individuell zur Warmluftverteilung einstellen. In der Mittelstellung verteilt sich die Warmluft zu 50 % auf die beiden Ausgänge.

Zur Verstellung der Luftklappe muss der Heizungskasten an der Rückwand gelöst werden.

Bei unterschiedlich langen Lüfterrohren oder auf Seiten mit höherem Wärmebedarf ist das Lüfterrohr ∅ 72 mm zu verwenden. Hierdurch kann die volle Luftleistung auf dieser Seite ausgeschöpft werden. Durch Verstellen der Luftklappe (n) kann die Luftmenge individuell noch gesteigert werden. Dadurch wird die Luftleistung auf der anderen Seite reduziert.

Sinkt die Luft lei s tung bzw. erhöht sich das Betriebsgeräusch, kann das Lüfterrad stark verschmutzt sein (siehe Wartung, Punkt „Reinigung“)!

Raumthermostat

Eine mittlere Raumtem pe ratur von ca. 22 °C erreicht man ohne Ge bläsebetrieb mit einer Thermostat ein stellung von 3 – 5. Wir empfehlen für den Be trieb mit Gebläse eine Thermostateinstellung von 4 – 8.

Die genaue Thermostateinstellung muss nach dem eigenen Wärmebedürfnis individuell ermittelt werden.

Der Thermostatfühler befindet sich unten an der Heizung. Bitte beachten Sie, dass kalter Luftzug durch Türspalten usw. den Thermo stat ungünstig beeinflusst. Solche Störquellen sind in jedem Fall zu beseitigen, da sonst keine befriedigende Temperaturregelung gewährleistet ist.

Ausschalten

Den Bedienungsgriff der Heizung auf „0“ stellen (der Zündautomat wird damit gleichzeitig ausgeschaltet). Das Gebläse am Bedienteil auf „Aus“ (Position I) stellen.

Wird das Gerät längere Zeit nicht benutzt, das Schnellschlussventil in der Gaszuleitung und die Gasflasche schließen.

Wartung

Bei einer Störung wenden Sie sich bitte grundsätzlich an den Truma Service (siehe Truma Serviceheft oder www.truma.com).

Achtung

Trotz sorgfältiger Fertigung kann die Heizung scharfkantige Teile enthalten, deshalb bei Wartungs- und Reinigungsarbeiten immer Schutzhandschuhe

verwenden!

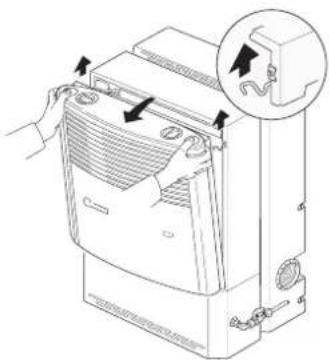

Heizungsverkleidung abnehmen

Die Verkleidung oben nach vorne ziehen, die Haltefedern seitlich hochdrücken und die Verkleidung nach vorne klappen.

Anschließend die Anschlusskabel (z. B. für das Warmluftgebläse sowie für die Zündkontrolllampe) abstecken.

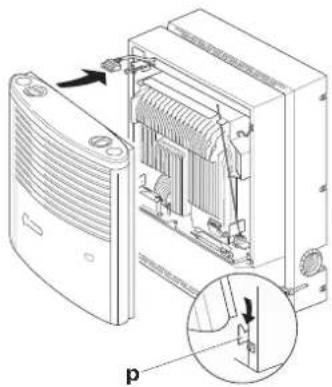

Zur Montage die Verkleidung auf die unteren Haltelaschen (p) stellen und die elektrischen Anschlusskabel anstecken. Die Bedienungsstange von unten in die Griffbuchse einführen und die Verkleidung oben einrasten lassen.

Den Bedienungs griff von oben so aufstec ken, dass der Pfeil zur „0“-Stel lung zeigt.

Batteriewechsel am Zündautomat

Sind keine Zündfunken hörbar oder nur in Zeitabständen von mehr als einer Sekunde (bzw. die Kontrolllampe „e“ – Zubehör – blinkt nicht), muss die Batterie erneuert werden.

Die Batterie nur bei ausgeschalteter und abgekühlter Heizung wechseln. Vor Beginn jeder Heizsaison neue Batterie einsetzen!

Heizungsverkleidung abnehmen (siehe oben), Batterie fachabdeckung nach oben schieben und Batterie wechseln. Plus / Minus beachten. Batteriefach wieder schließen.

Nur eine temperaturbeständige (+70 °C), auslaufsichere Mignon-Batterie (LR 6, AA, AM 3) verwenden (Art.-Nr. 30030-99200), andere Batterien können Funktionsstörungen verursachen!

Reinigung

(nur bei ausgeschaltetem und abgekühltem Gerät!)

Es empfiehlt sich, mindestens einmal jährlich vor Beginn der Heizsaison den sich am Wärmetauscher, an der Bodenplatte und am Lüfterrad der Trumavent Warmluftanlage ansammelnden Staub zu entfernen. Das Lüfter rad vorsichtig mit einem Pin sel oder einer kleinen Bürste reinigen.

Allgemeine Sicherheitshinweise

Bei Undichtigkeiten der Gasanlage bzw. bei Gasgeruch:

• alle offenen Flammen löschen
• nicht rauchen
• Geräte ausschalten
• Gasflasche schließen
• Fenster und Türe öffnen
• keine elektrischen Schalter betätigen
• die gesamte Anlage von einem Fachmann über prüfen lassen!

Reparaturen dürfen nur vom Fach mann durchgeführt werden!

Nach jeder Demontage der Abgasführung muss ein neuer O-Ring montiert werden!

Zum Erlöschen von Gewährleistungs- und Garantieansprüchen sowie zum Ausschluss von Haftungsansprüchen führen insbesondere:

• Veränderungen am Gerät (einschließlich Zubehörteilen),
• Veränderungen an der Abgasführung und am Kamin,
• Verwendung von anderen als Truma Originalteilen als Ersatz- und Zubehörteile,
• das Nichteinhalten der Einbau- und Gebrauchsanweisung.

Der Betriebsdruck der Flüssiggasversorgung 30 mbar muss mit dem Betriebsdruck des Gerätes (siehe Fabrikschild) übereinstimmen.

Aus Sicherheitsgründen empfehlen wir generell, die Gasanlage alle 2 Jahre von einem Fachmann (z. B. Sachkundiger nach G 607) auf Funktion und Dichtheit überprüfen zu lassen.

In anderen Ländern müssen die dort geltenden technischen und administrativen Vorschriften beachtet werden.

Bei erster Inbetriebnahme eines fabrikneuen Gerätes (bzw. nach längerer Stillstandzeit) kann kurzzeitig eine leichte Rauch- und Geruchsentwicklung auftreten. Es ist zweckmäßig, das Gerät dann sofort mit höchster Leistung brennen zu lassen und für gute Durchlüftung des Raumes zu sorgen.

Ein ungewohntes Brenner geräusch oder Abheben der Flamme lässt auf einen Reg lerdefekt schließen und macht eine Überprüfung des Reglers notwendig.

Technische Daten

ermittelt nach EN 624 bzw. Truma Prüfbedingungen

Gasart

Flüssiggas (Propan / Butan)

Betriebsdruck

30 mbar (siehe Fabrikschild)

Nennwärmeleistung

3400 W

Gasverbrauch

30 - 280 g/h

Betriebsspannung

Heizung: 1,5 V ---

Gebläse: 12 V ---

Stromaufnahme

Heizung: 50 mA (Zünden), 0,01 mA (Überwachen)

Gebläse: 0,3 bis 1,0 A

Luftfördermenge

bis 135 m³/h (mit Lüfterrohr UR ∅ 65 mm)

bis 142 m³/h (mit Lüfterrohr VR ∅ 72 mm)

Gewicht

18,5 kg (inkl. Verkleidung und Gebläse)

Konformitätserklärung

Die Flüssiggasheizung Trumatic S 3002 FS ist durch den DVGW baumusterge prüft und erfüllt die EG-Gasge räte-Richtlinie (90/396/EWG) sowie die mitgeltenden EG-Richtlinien.

Für EU-Länder liegt die Produkt-Ident-Num mer vor:

CE-0085AP0325

EG Typgenehmigung

e1 032603

Technische Änderungen vorbehalten!

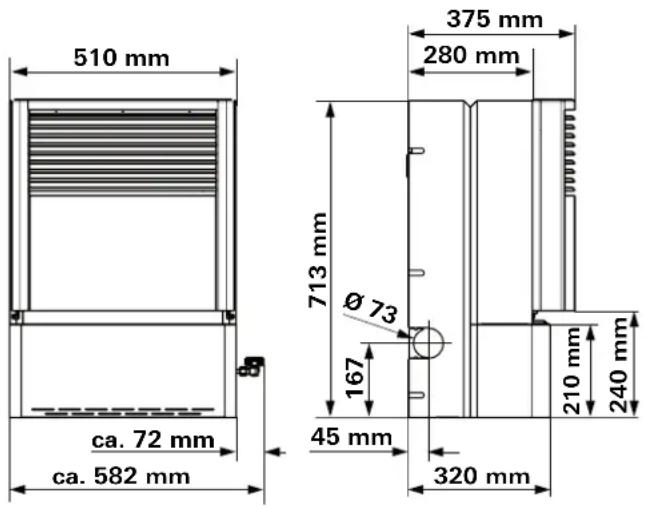

Abmessungen

Truma Hersteller-Garantieerklärung

1. Garantiefall

Der Hersteller gewährt Garantie für Mängel des Gerätes, die auf Material- oder Fertigungsfehler zurückzuführen sind. Daneben bestehen die gesetzlichen Gewährleistungsansprüche gegen den Verkäufer fort.

Der Garantieanspruch besteht nicht

• für Verschleißteile und bei natürlicher Abnutzung,
• infolge Verwendung von anderen als Truma Originalteilen in den Geräten und bei Verwendung ungeeigneter Gasdruckregler,
• infolge Nichteinhaltung der Truma Einbau- und Gebrauchsanweisungen,
  – infolge unsachgemäßer Behandlung,
• infolge unsachgemäßer, nicht von Truma veranlass ter Transportverpackung.

2. Umfang der Garantie

Die Garantie gilt für Mängel im Sinne von Ziffer 1, die innerhalb von 24 Monaten seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Endverbraucher eintreten. Der Hersteller wird solche Mängel durch Nacherfüllung beseitigen, das heißt nach seiner Wahl durch Nach besserung oder Ersatzlieferung. Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft weiter. Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Käufers oder Dritter sind ausgeschlos sen. Die Vorschriften des Produkthaftungs gesetzes bleiben unberührt.

Die Kosten der Inanspruch nahme des Truma Werks kun den- dienstes zur Beseitigung eines unter die Garantie fallenden Mangels – insbesondere Transport-, Wege-, Arbeits- und Materialkosten – trägt der Hersteller, soweit der Kundendienst innerhalb von Deutschland eingesetzt wird. Kundendiensteinsätze in anderen Ländern sind nicht von der Garantie gedeckt.

Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel- oder Karosserieteilen) können nicht als Garantieleistung anerkannt werden.

3. Geltendmachung des Garantiefalles

Die Anschrift des Herstellers lautet:

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun-Straße 12,

85640 Putzbrunn.

In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com). Beanstandungen sind näher zu bezeichnen. Ferner ist die ordnungsgemäß ausgefüllte Garantie-Urkunde vorzulegen oder die Fabriknummer des Gerätes sowie das Kaufdatum anzugeben.

Damit der Hersteller prüfen kann, ob ein Garantiefall vorliegt, muss der Endverbraucher das Gerät auf seine Gefahr zum Hersteller bringen oder ihm übersenden. Bei Schäden an Heizkörpern (Wärmetau scher) ist der Gasdruckregler ebenfalls mit einzusenden.

Bei Einsendung ins Werk hat der Versand per Frachtgut zu erfolgen. Im Garantiefall übernimmt das Werk die Transportkosten bzw. Kosten der Einsendung und Rücksendung. Liegt kein Garantiefall vor, gibt der Hersteller dem Kunden Bescheid und nennt die vom Hersteller nicht zu übernehmenden Reparaturkosten; in diesem Fall gehen auch die Versandkosten zu Lasten des Kunden.

Montage anweisung

Montage und Reparatur des Gerätes darf nur vom Fachmann durchgeführt werden. Vor Beginn der Arbeiten Montageanweisung sorgfältig durchlesen und befolgen!

Achtung

Das Edelstahl-Abgasrohr ist extrem scharfkantig, verwenden Sie deshalb bei der Verarbeitung immer Schutzhandschuhe!

Verwendungszweck

Die Flüssiggasheizung Trumatic S 3002 FS wurde für die stationäre Montage in fest ausgebauten Vorzelten konstruiert. Der Betrieb der Heizung ist nur zulässig, wenn die Gasversorgung (30 mbar) über das Fahrzeug (Caravan / Motorcaravan) erfolgt (z. B. über Gas-Außensteckdose).

Der Einbau in Kraftfahrzeuge (Reisemobile) oder Kraftomnibusse ist nicht zulässig.

Die Heizung hat einen zum Aufstellungsraum geschlossenen Verbrennungsluft-/Abgaskreislauf.

Weitere Anwendungen sind nur nach Rücksprache mit Truma möglich.

Vorschriften

Zum Erlöschen von Gewährleistungs- und Garantieansprüchen sowie zum Ausschluss von Haftungsansprüchen führen insbesondere:

• Veränderungen am Gerät (einschließlich Zubehörteilen),
• Veränderungen an der Abgasführung und am Kamin,
• Verwendung von anderen als Truma Originalteilen als Ersatz- und Zubehörteile,
  – das Nichteinhalten der Einbau- und Gebrauchsanweisung.

Der Betriebsdruck der Gasversorgung, 30 mbar muss mit dem Betriebsdruck des Gerätes (siehe Fabrikschild) übereinstimmen.

Aus Sicherheitsgründen empfehlen wir generell, die Gasanlage alle 2 Jahre von einem Fachmann (z. B. Sachkundiger nach G 607) auf Funktion und Dichtheit überprüfen zu lassen.

In anderen Ländern müssen die dort geltenden technischen und administrativen Vorschriften beachtet werden.

Nähere Angaben zu den Vorschriften in den entsprechenden Bestimmungsländern können über unsere Auslands-Vertretungen (siehe Truma Serviceheft oder www.truma.com) angefordert werden.

Zulassung

Konformitätserklärung

Die Flüssiggasheizung Trumatic S 3002 FS ist durch den DVGW baumusterge prüft und erfüllt die EG-Gasge räte-Richtlinie (90/396/EWG) sowie die mitgeltenden EG-Richtlinien. Für EU-Länder liegt die Produkt-Ident-Num mer vor CE-0085AP0325

EG Typgenehmigung

e1 032603

Platzwahl

Die Heizung wird freistehend unmittelbar an einer festen Außenwand aufgestellt und muss mit 6 Schrauben sicher befas tigt werden. Bei nicht fest ausgebauten Vorzelten muss die Außenwand mittels geeigneter Hilfskonstruktion verstärkt werden.

Abgasleitungen und Kamine müssen so installiert sein, dass das Eindringen von Abgasen nach innen nicht möglich ist.

Falls eine Elektro-Zusatzheizung Truma Ultraheat montiert wird, den entsprechend vorgestanzten Deckel

entfernen und diese entsprechend der dem Ultraheat beiliegenden Einbauanweisung im Einbaukasten vormontieren. Bei der Verlegung des Kabels bitte die Hinweise unter „elektrischer Anschluss – Kabelverlegung“ beachten.

Durchführung für Verbrennungsluft-Ansaugung und Abgasführung

Die Verbrennungluft wird mittels eines flexiblen Schlauches ∅ 80 mm unmittelbar hinter der Heizung durch die Seitenwand von außen angesaugt. Eine Ansaugung der Verbrennungsluft aus dem Innenraum ist nicht zulässig!

Die Durchführung für den flexiblen Schlauch der

schriebenen Mindesthöhe von 400 mm (Abstand zwischen Lochmitte und Boden am Aufstellungsort) gebohrt werden!

Heizung provisorisch an den geplanten Aufstellungsort stellen und Umrisse an der Wand markieren. Heizung wegstellen und Bohrungen für Abgasrohr ∅ 70 mm (1) und Verbrennungsluft-Ansaugung ∅ 83 mm (2) gemäß Abbildung anzeichnen und bohren. Bei Hohlräumen im Bereich der Bohrungen, diese mit Holz ausfüttern.

Bei größeren Wand- stärken die Durchfüh-

rungsbohrung für das Abgasrohr im 30-Grad-Winkel nach oben bohren, um das Abgasrohr mit möglichst kleinem Radius verlegen zu können.

Verlegung Verbrennungsluft-Ansaugung

1. Vom beiliegenden Rohr ∅ 80 mm ca. 500 mm für die Verbrennungsluft-Ansaugung ablängen (1).
2. Die Gummidichtung (3) über das Rohr (1) schieben und das Rohr fest auf den Flansch (4) schieben. Anschließend mit 2 Schrauben (8) gegen Lösen sichern (2,5 mm vorbohren!).
3. Das vormontierte Rohr von außen durch die Bohrung (2) stecken und zusammen mit dem Sieb (5) und der Kaminscheibe (6) mit 4 Schrauben B 3,5 x 13 (7) befestigen.

Die Abdichtung erfolgt mit beigelegter Gummidichtung ohne weitere Dichtmittel.

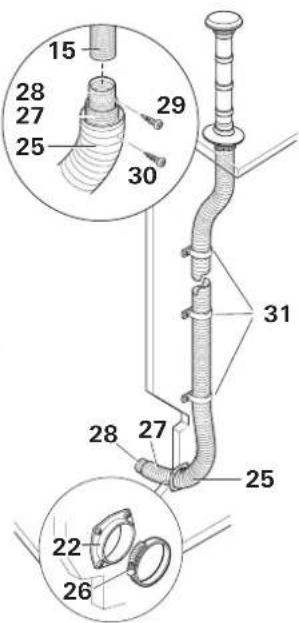

Abgasführung

Die Heizung ist nur mit Dachkamin zulässig. Dieser darf nur senkrecht oder mit maximal 15 Grad Neigung eingebaut werden! Die beigefügten Montageteile sind für eine Dachneigung von ca. 10° ausgelegt.

Für die Abgasführung darf nur das Truma Edelstahl-Abgasrohr AE 3 (Ø 55 mm) mit den beiliegenden Truma Überrohren ÜR (Ø 65 mm) und ZR 80 verwendet werden, da das Gerät nur in Verbindung mit diesen Rohren geprüft und zugelassen ist.

Das Abgasrohr wird vorzugsweise außen an der Vorzeltwand zum Dachkamin geführt. Bei eingeschränkten Platzverhältnissen kann das Abgasrohr auch innen verlegt werden. Hierzu im oberen Bereich des Heizungskastens eine Öffnung ∅ 70 mm bohren. Das Schutzrohr ∅ 80 mm (25) wird dann nur vom Kamin (15) bis zum Heizungskasten verlegt.

Den Dachkamin so platzieren, dass von der Heizung zum Kamin eine direkte, auf ganzer Länge steigende Rohrverlegung (min. 1,5 m, max. 3 m!) möglich ist.

Bei einer Rohrlänge von 1,5 m muss eine Mindest höhe von 1 m erreicht sein. Die weitere Rohrverlegung zum Dachkamin muss nahezu senkrecht erfolgen.

Öffnung von ∅ 60 mm in einem Mittelabstand von min. 55 mm zu seit lichen Wänden ausschneiden.

Bei doppelschaligen Dächern den Hohlraum (9) mit Holz ausfüttern, um das Dach so zu versteifen, dass es beim Anziehen der Verschraubung nicht verformt wird und regendicht bleibt.

1. O-Ring (10), erste Schrägdurchführung (11), Formring (12), erste Dichtplatte (13) und Dichtung (14) über das Kaminteil (15) schieben und von oben durch das Dach stecken. Von innen die zweite Dichtplatte (13) sowie die zweite Schrägdurchführung (11) über das Kaminteil (15) schieben und mit dem Schraub ring (16) festziehen. Anschließend den Schraubring (16) mit der Schraube (17) sichern.

2. Von oben die drei beiliegenden Kaminverlängerungen (18) und das Kamindach (19) aufschrauben.

Die Abdichtung erfolgt mittels beigelegter Gummidichtungen ohne weitere Dichtmittel.

Verlegung des Abgasrohres

Das Abgasrohr muss in einem Stück, auf ganzer Länge steigend und mit mehreren Schellen fest und dauerhaft montiert sein, da sich sonst ein Wassersack bilden kann, welcher den freien Abzug der Abgase verhindert.

1. Von außen über die Boh-rung ∅ 70 mm (21) einen Anschlussflansch (22) und eine Dichtung (23) mit 4 Schrauben B 3,5 x 13 (24) befestigen.

1. Das äußere Schutzrohr ∅ 80 mm (25) so ablängen, dass es vom Kaminstutzen (15) zum Anschluss flansch (22) reicht.

2. Eine Schneckengewindeschelle (26) über das Schutzrohr (25) schieben.

3. Das Überrohr ∅ 65 mm (27) auf das Abgasrohr ∅ 55 mm (28) schieben (muss vom Kamin bis zur Rückwand der Heizung reichen). Anschließend das Schutzrohr ∅ 80 mm über das Überrohr ∅ 65 mm schieben.

4. Das Abgasrohr (28) bis zum Anschlag in den Kaminstutzen (15) einschieben und mit einer Blechschraube (29) sichern. Anschließend das Überrohr ∅ 65 mm und das Schutzrohr ∅ 80 mm über den Kamin stutzen schieben und mit einer Schraube (30) sichern.

1. Das Abgasrohr (28) mit dem Überrohr ∅ 65 mm (27) durch die Bohrung (21) nach innen durchstecken und das Schutzrohr (25) mit der Schelle (26) am Anschluss flansch (22) befestigen.

2. Die Abgasführung mit den drei beiliegenden Schellen ZRS (31) an der Außenwand befestigen.

Kondenswasserablauf

Zur Ableitung des an der Heizung entstehenden Kondenswassers wird der beiliegende Schlauch (32 – Länge 40 cm) verwendet.

1. In unmittelbarer Nähe des Anschlussstutzens (33) im Boden eine Öffnung ∅ 13 mm bohren.

2. Den Kondenswasserschlauch (32) fest über den Anschlussstutzen (33) schieben, schräg abschneiden und das freie Ende stetig fallend durch die Bohrung nach unten stecken.

Warmluftverteilung

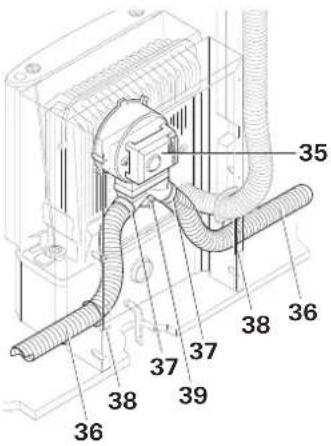

Die Warmluft wird über das Trumavent Gebläse (35) angesaugt und über die zwei Warmluftausgänge am Luftverteiler (37) mit flexiblen Rohren (36) vorwiegend in den Fußbodenbereich des Raumes geleitet.

Bei Bedarf Stege (38) am Warmluftaustritt entfernen (ermöglicht das Vorziehen der Heizung auch bei fester Warmluftrohrverlegung).

Die 2 Stutzen am Luftverteiler (37) sind für das Truma Lüfterrohr UR ∅ 65 mm und VR ∅ 72 mm ausgelegt. Die Lüfterrohre fest in / auf die Warmluftstutzen schieben. Werden nicht die druckfesten original Truma Lüfterrohre verwendet, müssen die Rohre gegen Herausrutschen aus den Warmluftstutzen mit zwei Blechschrauben ∅ 2,9 mm gesichert werden.

An beide Warmluftaustritte muss ein Warmluftrohr (gegebenenfalls mit mehreren Luftauslässen) angeschlossen werden.

Bei unterschiedlich langen Lüfterrohren oder auf Seiten mit höherem Wärmebedarf ist das Lüfterrohr ∅ 72 mm zu verwenden. Hierdurch kann die volle Luftleistung auf dieser Seite ausgeschöpft werden. Durch Verstellen der Luftklappe (39) kann die Luftmenge individuell noch gesteigert werden. Dadurch wird die Luftleistung auf der anderen Seite reduziert.

Das Warmluftsystem wird für jeden Einbau individuell im Baukastenprinzip ausgelegt. Dafür steht ein reichhaltiges Zubehör-Programm zur Verfügung.

Elektrischer Anschluss

Trumavent Gebläse (12 V)

Vor Beginn der Arbeit an elektrischen Teilen muss das Gerät von der Strom versorgung abgeklemmt werden. Ausschalten am Bedienteil reicht nicht!

Der Steckanschluss K betrifft nur die Heizgeräte Trumatic S 3002 K und S 5002 K und wird nicht benötigt.

Das Gerät an einer abgesicherten Stromversorgung 12 V (5 – 10 A) mit Kabel 2 x 1,5 mm², bei Längen über 6 m mit Ka bel 2 x 2,5 mm², anschließen.

Bei direktem An schluss an eine Batterie ist die Plus- und Minusleitung abzusichern. An schlüsse (40) in Faston, voll isoliert (Kfz-Flach steck system 6,3 mm) ausführen.

Bei Verpolung der Anschlüsse besteht Gefahr von Kabelbrand. Außerdem erlischt jeder Garantie- oder Haftungs anspruch.

Bei Verwendung von Netz- bzw. Stromversorgungsgeräten beachten, dass diese eine geregelte Ausgangsspannung zwischen 11 V und 15 V liefern und die Wechselspannungswelligkeit < 1,2 Vss beträgt.

Anschluss 230 V

Das Trumavent Gebläse TEB kann über den Truma Spannungsumformer SPU (Art.-Nr. 40000-47700) auch mit 230 V \~ betrieben werden. Die Montage des Spannungsumformers SPU sollte in Bodennähe erfolgen. Ein Anschluss von weiteren 12 V-Geräten an diesen Spannungsumformer ist nicht möglich.

Bei Verwendung von Netz- bzw. Stromversorgungsgeräten beachten, dass diese eine geregelte Ausgangsspannung zwischen 11 V und 15 V liefern und die Wechselspannungswelligkeit < 1,2 Vss beträgt. Für den Anschluss mehrerer 12 V-Geräte empfehlen wir das Truma Batterie-Ladegerät NT12/3-18 (Art.-Nr. 39901-01). Dieses Ladegerät (18 A Ladestrom) ist für das Laden von Blei-Säure- oder Blei-Gel-Batterien geeignet. Andere Ladegeräte nur mit einer 12 V-Batterie als Puffer verwenden.

Kabelverlegung

Für die Kabeldurchführung Kantenschutzprofile (41) in den Warmluftaustritten am Heizungskasten anbringen und alle Kabel (12 V und 230 V) zusammen mit dem Warmluftrohr nach außen verlegen.

Befestigung der Heizung

1. Die Heizung leicht schräg an den vorgesehenen Aufstellungsort stellen.
2. Das Abgasrohr (28) durch die Öffnung (20) im inneren Einbaukasten stecken. Das Verbrennungsluft-Zuführungsrohr (1) mit einer Schneckengewindeschelle (42) am Stutzen (43) befas tigen und den Kondenswasserschlauch stetig fallend (32) knickfrei durch die Bohrung (34) im Boden schieben.

1. Anschließend den Heizungskasten ganz an die Außenwand schieben und mit 6 Schrauben (44) sicher befestigen.

Achten Sie vor dem Anschrauben des Heizungskastens darauf, dass keine Schläuche oder Leitungen einge-nt oder geknickt werden.

Abgasrohr an die Heizung anschließen

Eine erhebliche Montage-Erleichterung für das Biegen des Edelstahlrohres und das Aufziehen des O-Ringes bringt die Verwendung des Biege-Boys (Art.-Nr. 30030-33000).

Die Dichtplatte (45) etwa 3 cm auf das Abgasrohr schieben (Kralle zeigt zum Abgasstutzen der Heizung). Den Druckring (46) aufschieben. Den O-Ring (47) durch Ausweiten vorsichtig über die Rohrschnittkante führen und das Abgasrohr bis zum Anschlag in den Abgasstutzen stecken.

O-Ring, Druckring und Dichtplatte an den Abgasstutzen heranschieben. Dichtplatte (45) durch Drehen einhängen und mit Schraube (48) fest anziehen.

Nach jeder Demontage muss ein neuer O-Ring (47) montiert werden.

Gasanschluss

Vor dem Anschluss an die Heizung sicherstellen, dass die Gasleitungen frei von Schmutz, Spänen u.ä. sind!

1. Winkelverschraubung (49) und Schnellschlussventil (50) mit dem Anschlussstutzen (51) verschrauben.
2. Die Gaszuleitung ∅ 8 mm (52) wird dann direkt am Schnellschlussventil (50) angeschlossen.
3. Die Gaszuleitung (52) so befestigen, dass der Heizungsanschluss nicht verdreht werden kann.

Der Gasanschluss an der Heizung darf nicht verbogen werden! Beim Festziehen diesen sorgfältig mit ei nemssel gegenhalten!

Die Rohrverlegung ist so zu wählen, dass für Service-Arbeiten die Heizung wieder ausgebaut werden kann.

Anschluss-Möglichkeiten der Heizung an die Gasanlage:

- mit einem Kupplungs-Schnellschlussventil KV 8 oder Abzweig-Kupplungs-Schnellschlussventil AKV 8 an die vorhandene Gasversorgung des Wohnwagens

Heizungsverkleidung

1. Die Griffbuchse (53) und das integrierte Bedienteil (54) für das Trumavent Gebläse TEB in die Aussparungen eindrücken.
2. Freie Aussparungen mit dem Verschlussdeckel (55) verschließen.
3. Das Typenschild (56) in die Sichtfenster-Aussparung (links) eindrücken.
4. Das Verbindungskabel (57) des Trumavent Gebläses TEB am Bedienteil (54) anstecken.
5. Die Verkleidung auf die unteren Haltelaschen (59) stellen. Druckstange (60) von unten in die Griffbuchse (53) einführen und die Verkleidung oben einrasten lassen. Den Bedienungsgriff (62) von oben so auf die Druckstange (60) aufstecken, dass der Pfeil zur „0“-Stellung zeigt.

Funktionsprüfung

Aus Sicherheitsgründen empfehlen wir, vor der Erst-Inbetriebnahme die Gasanlage von einem Fachmann auf Funktion und Dichtheit überprüfen zu lassen.

Anschließend gemäß der Gebrauchsanweisung sämtliche Funktionen des Gerätes prüfen.

Die Gebrauchsanweisung mit ausgefüllter Garantiekarte ist dem Fahrzeughalter auszuhändigen.

Truma Gerätetechnik GmbH & Co. KG,

Wernher-von-Braun Strasse 12,

85640 Putzbrunn.

D In Deutschland ist bei Störungen grundsätzlich das Truma Servicezentrum zu benachrichtigen; in anderen Ländern stehen die jeweiligen Servicepartner zur Verfügung (siehe Truma Serviceheft oder www.truma.com). Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Fabriknummer (siehe Typenschild) bereit.
GB In Germany, always notify the Truma Service Centre if problems are encountered; in other countries the relevant service partners should be contacted (see Truma Service Booklet or www.truma.com). Having the equipment model and the serial number ready (see type plate) will speed up processing.

Truma Gerätetechnik

GmbH & Co. KG

Wernher-von-Braun-Straße 12

85640 Putzbrunn

Service

Telefon [phone]

Telefax [phone]

[e-mail]

www.truma.com

Trumatic S 3002 FS

Garantiekarte

Guarantee Card

Bon de Garantie
