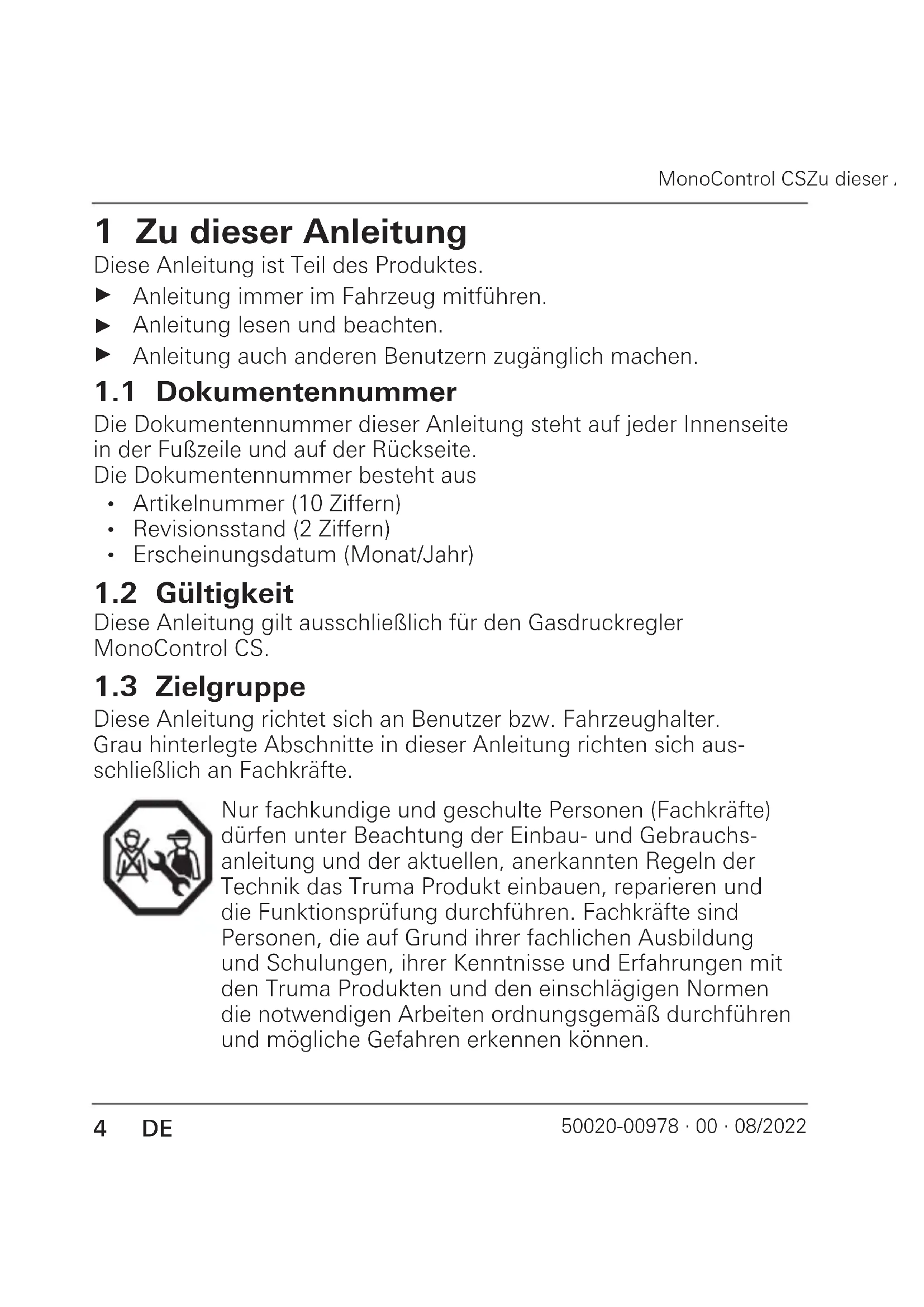

1 Zu dieser Anleitung

Diese Anleitung ist Teil des Produktes.

▶ Anleitung immer im Fahrzeug mitführen.
▶ Anleitung lesen und beachten.
▶ Anleitung auch anderen Benutzern zugänglich machen.

1.1 Dokumentennummer

Die Dokumentennummer dieser Anleitung steht auf jeder Innenseite in der Fußzeile und auf der Rückseite.

Die Dokumentennummer besteht aus

• Artikelnummer (10 Ziffern)
• Revisionsstand (2 Ziffern)
• Erscheinungsdatum (Monat/Jahr)

1.2 Gültigkeit

Diese Anleitung gilt ausschließlich für den Gasdruckregler MonoControl CS.

1.3 Zielgruppe

Diese Anleitung richtet sich an Benutzer bzw. Fahrzeughalter. Grau hinterlegte Abschnitte in dieser Anleitung richten sich ausschließlich an Fachkräfte.

Nur fachkundige und geschulte Personen (Fachkräfte) dürfen unter Beachtung der Einbau- und Gebrauchsanleitung und der aktuellen, anerkannten Regeln der Technik das Truma Produkt einbauen, reparieren und die Funktionsprüfung durchführen. Fachkräfte sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlägigen Normen die notwendigen Arbeiten ordnungsgemäß durchführen und mögliche Gefahren erkennen können.

Aus Gründen der leichteren Lesbarkeit wird auf eine geschlechts-spezifische Differenzierung verzichtet. Entsprechende Begriffe gelten im Sinne der Gleichbehandlung für alle Geschlechter.

1.4 Symbole und Darstellungsmittel

Symbol Bedeutung
	Warnung vor Gefahren für Personen
	Fachkraft
	Zusätzliche Informationen zum Verständnis oder zum Optimieren von Arbeitsabläufen.
[ww26]	Symbol für einen Handlungsschritt. Hier muss etwas getan werden.
[4001]	Optionale Teile
(Abb. 3-1)	Verweis auf ein Bild z.B. Abbildung 3 - Nummer 1

1.5 Warnhinweise

In dieser Anleitung werden Warnhinweise verwendet, um vor Sach- und Personenschäden zu warnen.

▶ Warnhinweise immer lesen und beachten.

Warnwort Bedeutung
GEFAHR	Gefahren für Personen.Nichtbeachtung führt zu Tod oder schweren Verletzungen.
WARNUNG	Gefahren für Personen.Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Gefahren für Personen.Nichtbeachtung kann zu leichten Verletzungen führen.
HINWEIS	Informationen zur Vermeidung von Sachschäden

2 Sicherheit

Um mögliche Sach- und Personenschäden zu vermeiden, müssen alle Sicherheitshinweise in diesem Kapitel gelesen und befolgt werden.

2.1 Sicherheitshinweise

2.1.1 Allgemeine Sicherheit

Eine unsachgemäße Installation des Gasdruckreglers ohne die erforderlichen Fachkenntnisse und Erfahrung kann zu gefährlichen Leckagen oder Fehlfunktionen führen.

Der Einbau des Gasdruckreglers darf nur von einer qualifizierten Fachkraft durchgeführt werden.

Eine unsachgemäße Verwendung des Gasdruckreglers kann zu Sach- und Personenschäden führen.

▶ Den Gasdruckregler nur im technisch einwandfreien und betriebs-sicheren Zustand in Betrieb nehmen und verwenden.
▶ Die Gebrauchsanleitung des Gasdruckreglers vorab vollständig lesen.
Lokal geltende Gesetze, Richtlinien und Normen zum Gebrauch und Betrieb des Gasdruckreglers beachten.

▶ Gewalteinwirkungen auf den Gasdruckregler von außen vermeiden, da dies zu Funktionsstörungen führen kann.
▶ Die Bewegung des Resetknopfes nicht durch Gegenstände behindern.

2.1.2 Einbau und Anschlüsse von Komponenten

Anschlüsse von Komponenten können undicht werden, wenn sie falsch eingebaut, beschädigt, oder verschmutzt sind.

Für den Anschluss im Hochdruckbereich zwischen Gasflasche und Gasdruckregler bzw. Gasfilter zwingend einen Hochdruck-Schlauch verwenden.
▶ Beim Anschluss des Hochdruck-Schlauchs darauf achten, dass die Dichtung am Schlauchausgang vorhanden und unbeschädigt ist.
Alle Teile sicher an stabilen Strukturen befestigen, um Beschädigungen durch die Vibrationen des Fahrzeugs während der Fahrt zu vermeiden.
▶ Gasschläuche sofort ersetzen, wenn sie ganz oder teilweise beschädigt oder in irgendeiner Weise verändert wurden.
▶ Anschlüsse frei von Verschmutzungen halten.

2.1.3 Umgang mit Flüssiggas

Für den Betrieb des Gasdruckreglers ist die Verwendung von stehenden Gasflaschen, aus denen Gas aus der Gasphase entnommen wird, zwingend vorgeschrieben. Liegt eine Gasflasche auf der Seite, kann Flüssigkeit in Niederdruckteile eindringen, empfindliche Teile beschädigen und zu gefährlichem Gasaustritt führen. Gasflaschen aus denen Gas aus der Flüssigphase entnommen wird (z.B. für Stapler), sind für den Betrieb verboten, da sie zur Beschädigung der Gasanlage führen.

Gasflaschen ausschließlich in aufrechter Position verwenden.
Keine Gasflaschen verwenden, die Gas aus der Flüssigphase bereitstellen.

Gasflaschen, die nicht an die Gasanlage angeschlossen sind, müssen stets geschlossen und mit Schutzkappen versehen werden.
i Angeschlossene Gasflaschen gelten als Betriebsmittel und nicht als Gefahrgut (ADR Freistellung gemäß Abschnitte 1.1.3.1 und 1.1.3.2. e).

Die Verwendung von Gasflaschen, die zu mehr als 80 % gefüllt sind, kann dazu führen, dass die Flüssigphase in Niederdruckteile eindringt, empfindliche Teile beschädigt werden und gefährliches Gas austritt.

Gasflaschen zu nicht mehr als 80 % befüllen.

Flüssiggas ist schwerer als Luft. Im Falle einer Undichtigkeit kann in Bodennähe ein zündfähiges Gasgemisch entstehen.

Sicherstellen, dass der Gaskasten über eine ausreichende Bodenbelüftung verfügt, damit das Gas jederzeit entweichen kann.

Bei Gasgeruch oder Undichtigkeiten an der Gasanlage:

Keine elektrischen Geräte oder andere Zündquellen einschalten.
Das Flaschenventil schließen.
▶ Die Gasanlage unmittelbar von einer Fachkraft überprüfen bzw. reparieren lassen.
Das Flaschenventil in der Zwischenzeit nicht mehr öffnen.

2.1.4 Sicherer Betrieb

Der Gasdruckregler darf nicht niedriger als das Flaschenventil mon- tiert sein, um zu verhindern, dass Gas in Flüssigphase in Niederdruck- teile eindringt, empfindliche Teile beschädigt und zu gefährlichem Gasaustritt führt.

Der Gasdruckregler enthält ein Überdruckventil (PRV), das dazu dient, einen vorübergehenden Überdruck in der Gasanlage abzubauen. Das heißt, Gas strömt kontrolliert aus.

Um gefährliche Gasansammlungen zu vermeiden, muss der Gasdruckregler in einem gut belüfteten Raum installiert sein. Die Belüftung muss immer gewährleistet sein. Belüftungsöffnungen nicht verschließen.
Gasflasche schließen, wenn das Fahrzeug in einer Garage geparkt ist.
Gasflasche während des Transports auf Fähren oder ähnlichem schließen.

Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können das Produkt beschädigen, seine Lebensdauer verkürzen und sogar zu einem Leck führen.

Für den zuverlässigen Schutz vor Verschmutzung oder Verölung muss vor dem Eingang des Gasdruckreglers ein Gasfilter installiert werden.

Gasdruckregler, automatische Umschalteinrichtungen, Hoch- und Niederdruckschläuche müssen spätestens 10 Jahre nach ihrem Herstellungsdatum ausgetauscht werden, um unter normalen Betriebsbedingungen die einwandfreie Funktion der Gasanlage zu gewährleisten. Ein Austausch kann auch früher erforderlich sein, wenn die nationalen Vorschriften dies vorschreiben. Truma übernimmt keine Verantwortung für Fehlfunktion, Schäden, Verletzungen oder Unfälle als Folge eines Betriebs von Gasdruckreglern, automatischen Umschalteinrichtungen, Hoch- und Niederdruckschläuchen, die älter als 10 Jahre sind.

Gasdruckregler und Hoch- oder Niederdruckschläuche gemäß geltender Vorschriften rechtzeitig austauschen. Der Benutzer ist dafür verantwortlich.
▶ Nationale Vorschriften beachten.

Beim Wechseln einer Gasflasche, eines Gasschlauches oder eines Filterpads kann brennbares Gas austreten:

▶ Keine offene Flamme oder offenes Feuer.
▶ Nicht rauchen.

2.1.5 Betrieb der Gasanlage während der Fahrt

Für das Heizen während der Fahrt schreiben die Verordnung (EG) Nr. 661/2009 und die verbindliche UN/ECE-Regelung R 122 Sicherheits-absperreinrichtungen für Motorcaravans und Caravans vor, die dafür sorgen, dass die Gaszufuhr bei einem Unfall abgesperrt wird. Dieser Gasdruckregler erfüllt diese Anforderung.

Durch den Einbau einer Sicherheitsabsperreinrichtung mit entsprechend ausgelegter Gasinstallation ist der Betrieb einer typgeprüften Flüssiggasheizung während der Fahrt gemäß der oben aufgeführten Verordnung europaweit zulässig.

▶ Nationale Vorschriften und Regelungen für den Betrieb von Gasanlagen während der Fahrt müssen beachtet werden.

Für Fahrzeuge vor Baujahr 01/2007 gibt es keine Einschränkungen für den Betrieb der Gasanlage während der Fahrt *.

* Ausnahme für Frankreich:

In Frankreich ist der Betrieb der Gasanlage während der Fahrt nur in typ-geprüften Fahrzeugen mit Erstzulassung ab dem 01.01.2007 erlaubt. Bei älteren Fahrzeugen ist der Betrieb der Gasanlage während der Fahrt auch in Verbindung mit einer Sicherheitsabsperreinrichtung nicht zulässig.

Soll während der Fahrt eine Heizung oder ein anderes Gasgerät betrieben werden, zusätzliche Sicherheitsmaßnahmen ergreifen:

▶ Vor Betrieb eines Gasgeräts während der Fahrt die Angaben des jeweiligen Geräteherstellers beachten.
Für den Anschluss der Gasflasche an den Gasdruckregler bzw. Gasfilter einen Hochdruck-Schlauch mit Schlauchbruchsicherung (SBS) verwenden.

2.2 Bestimmungsgemäße Verwendung

Dieses Produkt ist nur für den angegebenen Verwendungszweck geeignet. Eine andere oder darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß und führt zum Erlöschen des Gewährleistungsanspruchs sowie zum Ausschluss von Haftungsansprüchen.

Der Gasdruckregler MonoControl CS ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase. Der Gasdruckregler ist ausschließlich für den Einbau und Betrieb in Caravans der Fahrzeugklasse O und Motorcaravans der Fahrzeugklasse M1 zugelassen, wenn die Gasanlage nach EN 1949 installiert wurde.

Der Gasdruckregler hat eine Sicherheitsabsperreinrichtung (Crashsensor), die ein unkontrolliertes Austreten von Flüssiggas bei einem Unfall gemäß UN-ECE-Regelung 122 verhindert. Somit dürfen Gasgeräte im Fahrzeug während der Fahrt betrieben werden.

Der Gasdruckregler darf nur betrieben werden

• innerhalb der technischen Spezifikationen (siehe Kapitel „Technische Daten“),
• in einer geschützten Umgebung ohne Feuchtigkeit, Sonneneinstrahlung oder Staub,
• wenn er gemäß der Einbauanleitung installiert wurde,
• wenn er von einem Flüssiggas-Sachkundigen überprüft wurde,
• unter Beachtung nationaler Vorschriften und Regelungen zum Betrieb und zu Prüfungen von Gasinstallationen (in Deutschland z.B. das DVGW-Arbeitsblatt G 607),
• unter Verwendung von Truma Original-Ersatzteilen und Zubehör.

2.3 Nicht bestimmungsgemäße Verwendung

Anwendungen, die nicht unter bestimmungsgemäßer Verwendung aufgeführt sind, sind unzulässig und daher verboten.

Der Einbau und Betrieb ist z.B. unzulässig in:

• Mobilheimen
• Kraftomnibussen (Fahrzeugklasse M2 und M3)
• Nutzfahrzeugen (Fahrzeugklasse N)
• Booten und anderen Wasserfahrzeugen
• Jagd-/Forsthütten, Wochenendhäusern oder Vorzelten
• Anhängern und Fahrzeugen benutzt von Waldkindergärten
  • explosionsgefährdeten Bereichen (Ex-Zone 0)
• geschlossenen Räumen (z.B. Haushalt)

Der Gasdruckregler darf nicht für gewerbliche Zwecke verwendet werden.

Jegliche technische Veränderung am Gasdruckregler ist untersagt.

3 Produktbeschreibung

3.1 Gasanlage

Der Druck in einer gefüllten Gasflasche beträgt bis zu 16 bar. Die Gasgeräte im Fahrzeug sind für einen Betriebsdruck von 30 mbar ausgelegt. Der Gasdruckregler befindet sich zwischen der Gasflasche und den Gasgeräten und reduziert den Druck der Gasflasche auf den Betriebsdruck der Gasanlage.

Die Verbindung zwischen Gasflasche und Gasdruckregler erfolgt über einen flexiblen Hochdruck-Schlauch. Optional ist der Hochdruck-Schlauch mit einer Schlauchbruchsicherung ausstattet. Ein optionaler Gasfilter reinigt das Gas und schützt die Gasanlage so vor Verunreinigungen.

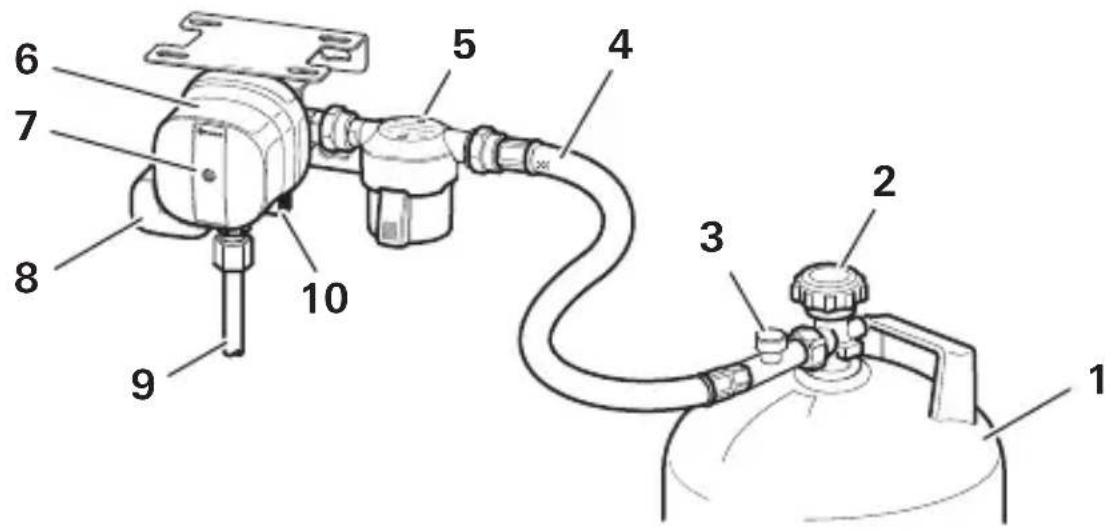

1 Gasflasche
2 Flaschenventil
3 Schlauchbruchsicherung (SBS) *
4 Hochdruck-Schlauch
5 Gasfilter *
6 MonoControl CS
7 Resetknopf
8 Crashsensor
9 Gasrohr
10 Prüfanschluss

3.2 Gasdruckregler

Der Gasdruckregler MonoControl CS ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase. In den Gasdruckregler ist ein Crashesensor integriert.

3.3 Überdruckventil

Der Gasdruckregler ist mit einer automatisch wirkenden Sicherheitseinrichtung PRV ^1) ausgestattet. Funktioniert der Gasdruckregler nicht ordnungsgemäß, beispielsweise auf Grund von Schmutz oder

anderen Fremdkörpern, öffnet sich das Sicherheitsventil und lässt den Überdruck entweichen. Dadurch werden die angeschlossenen Verbrauchsgeräte vor unzulässig hohem Druck geschützt. Nach dem Druckabbau schließt das PRV automatisch.

^1) PRV = Pressure Relief Valve = Überdruckventil

3.4 Crashsensor (CS)

Der Gasdruckregler verfügt über eine integrierte Sicherheits-Absperr einrichtung (Crashsensor) gemäß UN-ECE-Regelung 122. Der eingebaute Crashsensor stoppt die Gaszufuhr sofort, wenn es zu einem Unfall kommt. Er löst bei einer direkt einwirkenden Beschleunigung von 4,0 g± 1,0 g aus. Das entspricht einer Aufprallgeschwindigkeit von ca. 15 bis 20 km/h.

Ist der gelbe Resetknopf eingedrückt (Abb. 2-1), so ist der Crashsensor aktiv. Der Gasdruckregler ist betriebsbereit. Das heißt, die Gasanlage wird mit Gas versorgt.

Steht der gelbe Resetknopf heraus (Abb. 2-2), wurde der Crashsensor ausgelöst. Der Gasdruckregler ist nicht betriebsbereit. Das heißt, die Gasanlage wird nicht mit Gas versorgt.

Abb. 2
i Ungewöhnlich starke Erschütterungen während der Fahrt können dazu führen, dass der Crashsensor unbeabsichtigt ausgelöst wird. In diesem Fall wird der Gasfluss unterbrochen. Um den Crashsensor zurückzusetzen, siehe Kapitel „Resetknopf zurücksetzen“.

3.5 Schraubhilfe

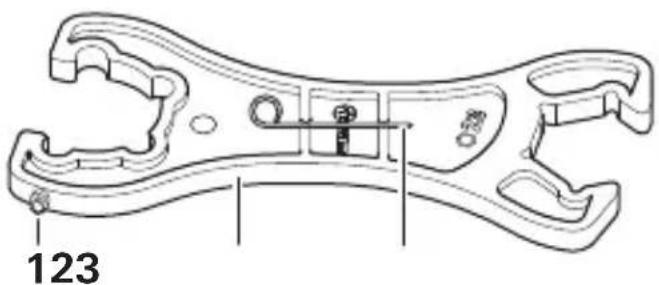

Die Schraubhilfe gewährleistet das erforderliche Anzugsmoment. So werden Beschädigungen an der Verschraubung oder der Dichtung verhindert.

Zum An- und Abschrauben des Hochdruck-Schlauchs die beiliegende Schraubhilfe verwenden.

123

Abb. 3

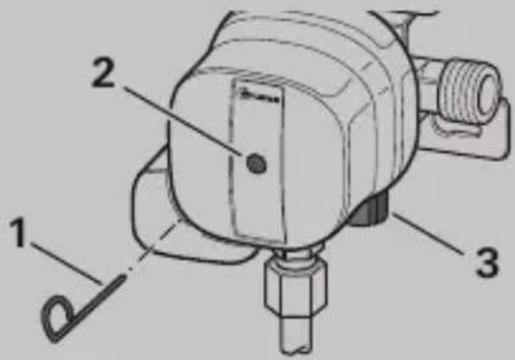

1 Torx-Stift T20 (Reset)
2 Schraubhilfe SW 23 / KF
3 Auslöseelement (Crashsensor)

3.6 Gasfilter \*

Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können den Gasdruckregler beschädigen, seine Lebensdauer verkürzen und sogar zu einem Leck führen. Um dieses Risiko zu minimieren, empfiehlt Truma die Verwendung des Gasfilters (siehe www.truma.com).

3.7 Typenschild und Seriennummer

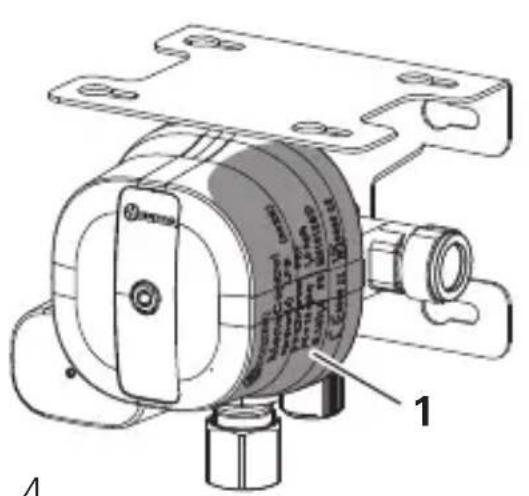

Die Technischen Daten sind auf der Kappe des Gasdruckreglers aufgedruckt (Abb. 4-1). Die Seriennummer ist auf dem Gehäuse im Klartext (Abb. 4-2) und als QR-Code (Abb. 4-3) aufgedruckt.

Dem Gasdruckregler liegt ein gelber Aufkleber zum Betriebsdruck und Hinweisen zum sicheren Gebrauch bei. Der Aufkleber muss an einer für jeden Benutzer gut sichtbaren Stelle in der Nähe des Gasdruckreglers (z.B. im Gaskasten) angebracht sein. Ein fehlender Aufkleber kann bei Truma angefordert werden.

30 mbar crash sensor MonoControl CS DuoControl CS 50x26-48x75 - 54 - 05x8x21 © TRIMER 12 mm truma

Abb. 5

4 Bedienung

4.1 Inbetriebnahme

▶ Gegebenenfalls Gasfernschalter öffnen.
Gasflasche anschließen und den einwandfreien Zustand des Schlauchanschlusses sicherstellen.
▶ Flaschenventil öffnen.
▶ Gegebenenfalls Schlauchbruchsicherung am Hochdruck-Schlauch 5 Sekunden lang kräftig drücken.
▶ Gegebenenfalls Resetknopf zurücksetzen.

Die Anlage ist jetzt betriebsbereit. Die Gasgeräte können verwendet werden.

4.2 Resetknopf zurücksetzen

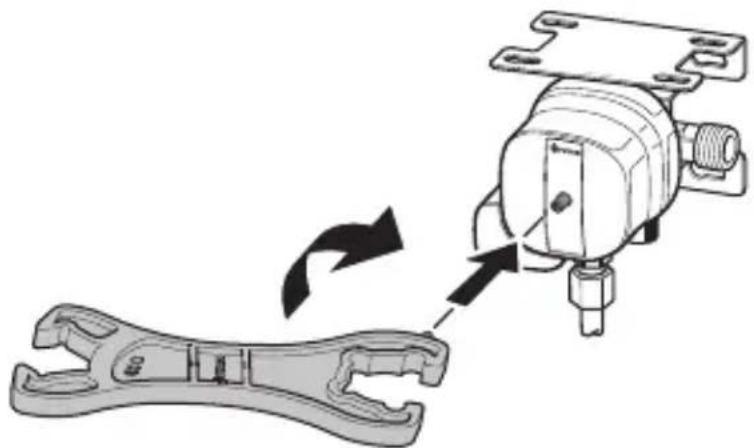

Um den Gasdruckregler zurückzusetzen, den gelben Resetknopf mit dem Torx-Stift T20 der Schraubhilfe in das Gehäuse drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden lang halten.

▶ Sicherstellen, dass der gelbe Resetknopf eingerastet bleibt. Ggf. Vorgang wiederholen. Ggf. Fahrzeug waagerecht stellen.

▶ Gasflasche wechseln

Zum An- und Abschrauben des Hochdruck-Schlauchs die beiliegende Schraubhilfe verwenden. Die Schraubhilfe gewährleistet das nötige Anzugsmoment und verhindert Beschädigungen an der Verschraubung durch falsches Werkzeug.

WARNUNG

Brand- und Explosionsgefahr durch Restgase

Beim Flaschenwechsel können Restgase austreten und mit der Luft ein zündfähiges Gasgemisch bilden.

Keine offene Flamme oder offenes Feuer.

▶ Nicht rauchen.

4.2.1 Gasflasche mit Flaschenventil

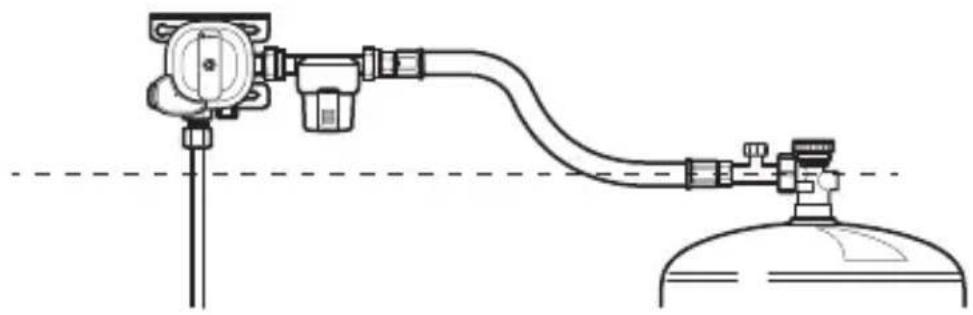

Flaschenventil der leeren Gasflasche schließen.
Hochdruck-Schlauch von dem Flaschenventil mit der Schraubhilfe abschrauben.
▶ Gasflasche austauschen.
Hochdruck-Schlauch an das Flaschenventil der vollen Gasflasche mit der Schraubhilfe anschrauben.
▶ Bei vorhandenem Gasfilter, Filterpad wechseln (siehe Gebrauchsanleitung Gasfilter).
▶ Flaschenventil der vollen Gasflasche öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
▶ Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich).
Beim Flaschenwechsel sicherstellen, dass der Hochdruck-Schlauch vom Eingangsanschluss des Gasdruckreglers immer ein konstantes Gefälle zur Gasflasche aufweist (Abb. 7).

4.2.2 Gasflasche mit Aufsteckadapter

▶ Für die Handhabung des Aufsteckadapters siehe Gebrauchsanleitung Aufsteckadapter.
▶ Ventil vom Aufsteckadapter schließen.
▶ Aufsteckadapter von der leeren Gasflasche abstecken.
▶ Bei vorhandenem Gasfilter, Filterpad wechseln (siehe Gebrauchsanleitung Gasfilter).
▶ Gasflasche austauschen.
▶ Aufsteckadapter auf die volle Gasflasche stecken.
▶ Ventil vom Aufsteckadapter öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
▶ Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich).

4.3 Hochdruck-Schlauch wechseln

Die Gasflaschen in den verschiedenen Ländern weisen eine große Vielfalt an Anschlüssen auf. Dies kann dazu führen, dass bei einem Wechsel der Gasflasche der Hochdruck-Schlauch mitgewechselt werden muss.

Truma bietet eine Vielzahl von Hochdruck-Schläuchen für verschiedene europäische Gasflaschen an (siehe www.truma.com).

Hochdruck-Schläuche müssen vor Ablauf ihres Verfallsdatums oder bei Beschädigung ausgetauscht werden.
▶ Hochdruck-Schläuche in einer dunklen und trockenen Umgebung lagern.
▶ Nationale und örtliche Vorschriften beachten.
Zum Wechsel des Hochdruck-Schlauches die mitgelieferte Schraubhilfe verwenden. Mit der Schraubhilfe wird das erforderliche Anzugsdrehmoment erzeugt. Schäden an den Schraubverbindungen durch ungeeignetes Werkzeug werden so verhindert.
▶ Niemals Schlauchschellen verwenden, da dies zu Beschädigungen und Undichtigkeiten an den Hochdruck-Schläuchen führen kann.

WARNUNG

Brand- und Explosionsgefahr durch Restgase

Beim Hochdruck-Schlauchwechsel können Restgase austreten und mit der Luft ein zündfähiges Gasgemisch bilden.

Keine offene Flamme oder offenes Feuer.
▶ Nicht rauchen.

WARNUNG

Brand- und Explosionsgefahr durch beschädigte oder fehlende Dichtung

Flachdichtung bei jedem Wechsel des Hochdruck-Schlauches prüfen und bei Alterung, Verhärtung, Rissbildung oder anderen sichtbaren Mängeln ersetzen.
▶ Niemals selbst hergestellte Dichtungen, sondern nur Truma Original-Ersatzteile verwenden.
Sicherstellen, dass die Dichtung vorhanden und ordnungsgemäß installiert ist.

Es wird empfohlen, die Flachdichtung G.13 (siehe Kapitel „Zubehör“) bei jedem Schlauchwechsel zu erneuern.
▶ Flaschenventil der Gasflasche schließen.

▶ Hochdruck-Schlauch vom Flaschenventil bzw. Aufsteckadapter trennen. Drehrichtung beachten (Linksgewinde).
Hochdruck-Schlauch vom Gasdruckregler bzw. Gasfilter lösen. Dazu die mitgelieferte Schraubhilfe (SW 23 mm) verwenden. Mit einem Schraubenschlüssel (SW 18 mm) am Gasdruckregler gegenhalten.
▶ Neuen Hochdruck-Schlauch auf Verunreinigungen prüfen. Hochdruck-Schlauch gegebenenfalls säubern.
▶ Flachdichtung auf Verschmutzung oder Beschädigung überpüfen. Flachdichtung gegebenenfalls austauschen.
▶ Flachdichtung passgenau in den Schlauchanschluss einlegen.
Neuen Hochdruck-Schlauch an den Gasdruckregler, bzw. Gasfilter anschrauben. Dazu die mitgelieferte Schraubhilfe (SW 23 mm) verwenden. Mit einem Schraubenschlüssel (SW 18 mm) am Gasdruckregler gegenhalten. Gasfilter mit der Hand gegenhalten. Wenn die Schraubhilfe beim Anziehen überspringt, bzw. durchrutscht, ist das erforderliche Anzugsmoment erreicht.
▶ Falls vorhanden, bringen Sie den Aufsteckadapter wieder am Hochdruck-Schlauch an.
Hochdruck-Schlauch an das Flaschenventil der vollen Gasflasche mit der Schraubhilfe anschrauben.
▶ Flaschenventil der Gasflasche öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
Hochdruck-Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich“).

5 Dichtigkeitsprüfung

5.1 Hochdruckbereich

Die Dichtigkeitsprüfung des Hochdruckbereichs kann vom Benutzer durchgeführt werden.

Der Hochdruck-Schlauch wird am Flaschenventil und am Gasdruck-regler bzw. Gasfilter angeschraubt. An diesen Verschraubungen kann Gas austreten.

Der Benutzer ist für die Prüfung verantwortlich.

Nach jedem Wechsel einer Gasflasche oder eines Hochdruck-Schlauches die Verschraubungen im Hochdruckbereich mit einem Lecksuchspray nach EN 14291auf Dichtigkeit überprüfen.
▶ Bei Undichtigkeit die Flachdichtungen kontrollieren bzw. austauschen. Gegebenenfalls eine Fachwerkstatt aufsuchen.

5.2 Niederdruckbereich

WARNUNG

Brand- oder Explosionsgefahr

Bei nicht fachgerechter Durchführung der Dichtigkeitsprüfung des Niederdruckbereichs können Leckagen unentdeckt bleiben.

Überprüfung der Gasanlage nur durch eine Fachkraft.

Nur für Fachkräfte

Prüfbedingungen:

•maximaler Prüfdruck 150 mbar
- Hochdruck-Schlauch und Gasflasche müssen angeschlossen sein.

Alle Gasgeräte wie z.B. Heizung, Kühlschrank oder Gaskochfeld im Freizeitfahrzeug ausschalten.
Alle Schnellschlussventile zu den Gasgeräten und gegebenenfalls

den Gasfernschalter öffnen.

▶ Den Niederdruckbereich vom Hochdruckbereich trennen. Dazu das Auslöseelement für den Crashsensor so weit hineindrücken, bis der gelbe Resetknopf herausspringt.
▶ Schraubkappe des Prüfanschlusses abschrauben.
Reglerprüfgerät mit Prüfschlauch an den Prüfanschluss anschließen.
Dichtigkeitsprüfung nach nationalen Vorschriften durchführen (z.B. in Deutschland nach G 607).
Reglerprüfgerät vom Prüfanschluss abschrauben.
▶ Schraubkappe wieder auf den Prüfanschluss schrauben.
▶ Den gelben Resetknopf mit dem Torx-Stift T20 der Schraubhilfe in das Gehäuse drücken und leicht im Uhrzeigersinn drehen.
▶ Den Gasdruckregler wieder in Betrieb nehmen. Siehe Kapitel „Bedienung“.

1 Auslöseelement
2 Resetknopf
3 Schraubkappe

6 Wartung

Der Gasdruckregler ist wartungsfrei.

▶ Abdeckungen am Gasdruckregler unter keinen Umständen entfernen.
▶ Im Fehlerfall an den Truma Service wenden.

Der Benutzer muss die Prüfung der Gasanlage entsprechend den jeweiligen nationalen Vorschriften (z.B. in Deutschland alle 2 Jahre) durch einen Flüssiggas-Sachkundigen veranlassen. Die Prüfung ist auf der entsprechenden Prüfbescheinigung (G 607) zu bestätigen. In Ländern ohne Prüfpflicht wird empfohlen, zur eigenen Sicherheit alle 2 Jahre eine Prüfung der Gasanlage durchführen zu lassen.

7 Fehlerbehebung

Nachfolgend sind Maßnahmen zur Behebung von Störungen aufgeführt. Sollten die Maßnahmen nicht zum Erfolg führen, Truma Service kontaktieren.

Bei Problemen mit der Gasversorgung sind folgende Punkte zu überprüfen:

▶ Füllstand der Gasflasche prüfen.
▶ Kontrollieren, ob das Flaschenventil aufgedreht ist.
▶ Wenn vorhanden, Schlauchbruchsicherung* prüfen.
- Kontrollieren, ob der Crashsensor ausgelöst hat (siehe Kapitel „Crashsensor (CS)“).
- Kontrollieren, ob die Schnellschlussventile der Gasgeräte (Heizung, Backofen, Gaskochfeld, usw.) geöffnet sind.

Bei niedrigen Temperaturen um 0 °C kann es zur Vereisung des Gasdruckreglers kommen. Bei einer Vereisung des Gasdruckreglers ist die Gaszufuhr reduziert oder ganz unterbrochen. Für eine störungsfreie Gasversorgung bei niedrigen Temperaturen bietet Truma zusätzlich die Reglerbeheizung EisEx an.

8 Zubehör

Hochdruck-Schläuche

mit Schlauchbruchsicherung und landesspezifischen Anschlüssen, siehe www.truma.com

Flachdichtung G.13

für Hochdruckanschluss, M20 x 1,5 (G.13)

Artikelnummer: 50020-76300

Weiteres Zubehör

siehe www.truma.com

9 Technische Daten

(Ermittelt nach EN 16129:2013 bzw. Truma Prüfbedingungen)

Größe Wert
Gasart Flüssiggas (Propan / Butan)
Eingangsdruck 0,3 – 16 bar
Ausgangsdruck 30 mbar
Reglerleistung 1,5 kg/h
Reglereingang Außengewinde M20 x 1,5 (G.13)
Anzugsmoment Über-wurfmutter M20 x 1,5	3 – 5 Nm
Reglerausgang	Schneidringverschraubung 8 mm oder 10 mm (H.9)
Anzugsmoment Schneidringverschrau-bung 8 mm	14 – 19 Nm
Anzugsmoment Schneidringverschrau-bung 10 mm	16 – 21 Nm
Auslösewert Crash-sensor	4,0 g ± 1,0 g (horizontal)
Betriebstemperatur -20 °C bis +50 °C
Gewicht 500 g
Produkt-Ident-Nummer CE-0085CT0438

0085 XX

0086 XX

PIN: CE-0085CT0438 PIN: UKCA 740586

XX: Herstellungsjahr, auf dem Typenschild aufgedruckt.

9.1 Abmessungen

~102 ~106 ~37

~101 64 52 40 ~63

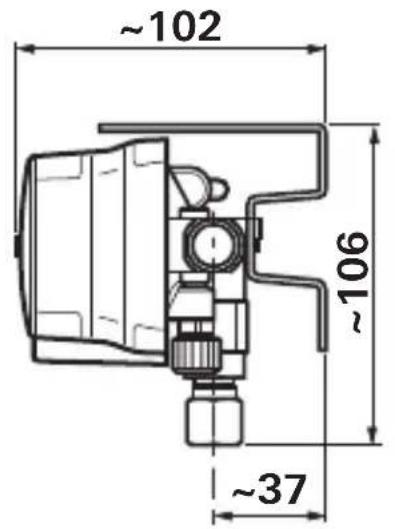

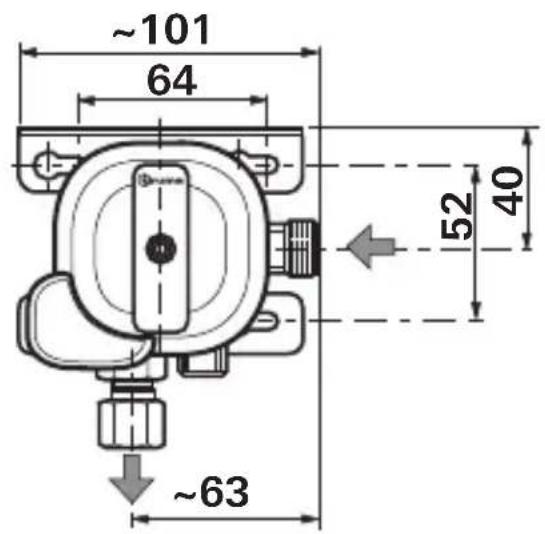

Abb. 9 Maße in mm. Darstellung nicht maßstabsgerecht. Gasfluss in Pfeilrichtung.

10 Garantie

Hersteller-Garantieerklärung (Europäische Union)

Umfang der Herstellergarantie

Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt.

Diese Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Vereinigtes Königreich, Island, Norwegen, Schweiz und Türkei. Verbraucher ist die natürliche Person, die als

erstes das Gerät vom Hersteller, OEM oder Fachhändler erworben hat und es nicht im Rahmen einer gewerblichen oder selbständigen beruflichen Tätigkeit weiterveräußert oder bei Dritten installiert.

Die Herstellergarantie gilt für die oben genannten Mängel, die innerhalb der ersten 24 Monate seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Verbraucher eintreten. Der Hersteller oder ein autorisierter Servicepartner wird solche Mängel durch Nach-erfüllung, das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung, beseitigen. Defekte Teile gehen in das Eigentum des Herstellers bzw. des autorisierten Servicepartners über. Sofern das Gerät zum Zeitpunkt der Mangelanzeige nicht mehr hergestellt wird, kann der Hersteller im Fall einer Ersatzlieferung auch ein ähnliches Produkt liefern.

Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft für das Gerät weiter. Zur Durchführung von Garantiearbeiten sind nur der Hersteller selbst oder ein autorisierter Servicepartner berechtigt. Die im Garantiefall anfallenden Kosten werden direkt zwischen dem autorisierten Servicepartner und dem Hersteller abgerechnet. Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z.B. Demontage von Möbel- oder Karosserieteilen) sowie Anfahrtskosten des autorisierten Servicepartners oder Herstellers können nicht als Garantieleistung anerkannt werden.

Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Verbrauchers oder Dritter, sind ausgeschlossen. Die Vorschriften des Produkthaftungsgesetzes bleiben unberührt.

Die geltenden gesetzlichen Sachmängelansprüche des Verbrauchers gegenüber dem Verkäufer im jeweiligen Erwerbsland bleiben durch die freiwillige Garantie des Herstellers unberührt. In einzelnen Ländern kann es Garantien geben, die durch die jeweiligen Fachhändler (Ver-

tragshändler, Truma Partner) ausgesprochen werden. Diese kann der Verbraucher direkt über seinen Fachhändler, bei dem er das Gerät gekauft hat, abwickeln. Es gelten die Garantiebedingungen des Landes, in dem der Ersterwerb des Gerätes durch den Verbraucher erfolgt ist.

Ausschluss der Garantie

Der Garantieanspruch besteht nicht:

• infolge unsachgemäßer, ungeeigneter, fehlerhafter, nachlässiger oder nichtbestimmungsgemäßer Verwendung des Geräts,
• infolge unsachgemäßer Installation, Montage oder Inbetriebnahme entgegen der Gebrauchs- und Einbauanleitung,
• infolge unsachgemäßem Betrieb oder Bedienung entgegen der Gebrauchs- und Einbauanleitung, insbesondere bei Missachtung von Wartungs-, Pflege- und Warnhinweisen,
• wenn Installationen, Reparaturen oder Eingriffe von nicht autorisierten Partnern durchgeführt werden,
• für Verbrauchsmaterialien, Verschleißteile und bei natürlicher Abnutzung, wenn das Gerät mit Ersatz-, Ergänzungs- oder Zubehörteilen versehen wird, die keine Originalteile des Herstellers sind oder vom Hersteller nicht freigegeben worden sind. Dies gilt insbesondere im Fall einer vernetzten Steuerung des Geräts, wenn die Steuergeräte und Software nicht von Truma freigegeben wurden oder wenn das Truma Steuergerät (z.B. Truma CP plus, Truma iNetBox) nicht ausschließlich für die Steuerung von Truma Geräten oder von Truma freigegebenen Geräten verwendet wird,
• infolge von Schäden durch Fremdstoffe (z.B. Öle, Weichmacher im Gas), chemische oder elektrochemische Einflüsse im Wasser oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist (z.B. chemische Produkte, entflammbare Stoffe, ungeeignete Reinigungsmittel),
• infolge von Schäden durch anormale Umwelt- oder sachfremde Betriebsbedingungen,

• infolge von Schäden durch höhere Gewalt oder Naturkatastrophen, sowie durch andere Einflüsse, die nicht von Truma zu verantworten sind,

• infolge von Schäden, die auf unsachgemäßen Transport zurückzuführen sind,

• infolge von Veränderungen am Gerät einschließlich an Ersatz-, Ergänzungs- oder Zubehörteilen und deren Installation, insbesondere der Abgasführung oder am Kamin durch den Endkunden oder durch Dritte.

Geltendmachung der Garantie

Die Garantie ist bei einem autorisierten Servicepartner oder beim Truma Servicezentrum geltend zu machen. Alle Adressen und Telefonnummern finden Sie unter www.truma.com im Bereich „Service“.

Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG Truma Servicezentrum Wernher-von-Braun-Straße 12 85640 Putzbrunn, Deutschland

Um einen reibungslosen Ablauf zu gewährleisten, bitten wir bei Kontaktaufnahme die folgenden Informationen bereit zu halten:

• detaillierte Mangelbeschreibung
• Seriennummer des Gerätes
- Kaufdatum

Der autorisierte Servicepartner oder das Truma Servicezentrum legen jeweils die weitere Vorgehensweise fest. Um eventuelle Transportschäden zu vermeiden, darf das betroffene Gerät nur nach vorheriger Rücksprache mit dem autorisierten Servicepartner oder dem Truma Servicezentrum versendet werden.

Wenn der Garantiefall vom Hersteller anerkannt wird, übernimmt der Hersteller die Transportkosten. Liegt kein Garantiefall vor, wird der Verbraucher entsprechend informiert und die Reparatur- und Transportkosten gehen zu seinen Lasten. Von Einsendungen ohne vorherige Rücksprache bitten wir abzusehen.

Table of contents

Truma Gerätetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

Truma Gerätetechnik GmbH & Co. KG

Truma Servicezentrum

Wernher-von-Braun-Straße 12

EU-Konformitätserklärung EU Declaration of Conformity

Produkt (product):

Funktion LPG-Druckregelgerät, optional mit Gasfilter (function): (LPG-Pressure regulator, optional with gas filter) Typ (type): MonoControl, DuoControl, Gasfilter

Ausführungen (versions): MonoControl (PRV), MonoControl CS (PRV), MonoControl CS T (PRV), MonoControl (S2SR), MonoControl CS (S2SR), DuoControl (PRV), DuoControl CS horizontal (PRV), DuoControl CS vertical (PRV), Gasfilter

Hersteller (Manufacturer):

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: (This declaration of conformity is issued under the sole responsibility of the manufacturer):

Name Truma Gerätetechnik GmbH & Co. KG (name):

Adresse (address): Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Deutschland / Germany

Das Produkt erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union: (The product is in conformity with the relevant Union harmonisation legislation):

Verordnung (regulation) 2016/426/EU Gasverbrauchseinrichtungen (Gas Appliances)

Folgende (harmonisierten) Normen und andere technische Spezifikationen wurden zugrunde gelegt: (The following (harmonised) standards and other technical specifications were used):

DIN EN 16129:2013

Folgende notifizierte / benannte Stelle wurde ins Konformitätsbewertungsverfahren einbezogen: (The following notified body has been involved in the conformity assessment procedure):

DVGW CERT GmbH,

Josef-Wirmer Straße 1-3, 53123 Bonn,

Deutschland, Kennnummer 0085

Maßnahme

(intervention):

EG-Baumusterprüfung nach Verordnung

2016/426/EU

Unterzeichnet für und im Namen von (signed for and on behalf of):

Truma Gerätetechnik GmbH & Co. KG

$$ A W A D $$

Alexander Wottrich

Geschäftsführer (CEO / Managing Director)

Putzbrunn, 04.11.2019

Name / Address of manufacturer: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße 12, 85640 Putzbrunn Germany

Product:

Truma Gerätetechnik GmbH & Co. KG

Dans Nudeoj

Lars Ludwig

Putzbrunn, 27.04.2021

DE Bei Störungen wenden Sie sich bitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner (siehe www.truma.com). Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Seriennummer (siehe Typenschild) bereit.

Truma Gerätetechnik GmbH & Co. KG

Wernher-von-Braun-Straße 12

85640 Putzbrunn

T [phone]

www.truma.com
