| Produkttyp | Sicherheitsdruckregler mit automatischer Umschaltung und Schocksensor |
| Marke | Truma |
| Modell | DuoControl CS |
| Kategorie | Gaswarner / Flüssiggas-Druckregler |
| Eingangsdruck | 0,7 bis 16 bar |
| Ausgangsdruck | 30 mbar |
| Nenndurchfluss | 1,5 kg/h |
| Kompatibles Gas | Flüssiggas (Propan/Butan) in der Gasphase |
| Betriebstemperatur | -20 °C bis +50 °C |
| Abmessungen (ca.) | 158 x 104 x 88 mm (L x B x H) |
| Gewicht | 900 g |
| Schocksensor (CS) | Notabsperrung bei Unfall (Auslösung bei 4,0 g ± 1,0 g) |
| Automatische Umschaltung | Ja, zwischen zwei Gasflaschen (mit grün/rotem Indikator) |
| Überdruckventil (PRV) | Integriert, schließt automatisch nach Druckabfall |
| Eingangsanschluss | Außengewinde M20 x 1,5 (G.13) |
| Ausgangsanschluss | Klemmringverschraubung 8 mm oder 10 mm (H.9) |
| Wartung | Wartungsfrei; Austausch alle 10 Jahre erforderlich |
| Empfohlenes Zubehör | Gasfilter, Hochdruckschlauch mit Sicherheitsknickschutz, Flachdichtung G.13 |
| Herstellergarantie | 24 Monate (EU, UK, Island, Norwegen, Schweiz, Türkei) |
| Normen | EN 16129, Verordnung 122 UN-ECE, CE-0085CT0438 |
Häufig gestellte Fragen - DuoControl CS TRUMA
Benutzerfragen zu DuoControl CS TRUMA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Gasmelder kostenlos im PDF-Format! Finden Sie Ihr Handbuch DuoControl CS - TRUMA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. DuoControl CS von der Marke TRUMA.
BEDIENUNGSANLEITUNG DuoControl CS TRUMA
DE Gebrauchsanleitung Seite 02
1 Zu dieser Anleitung 3
1.1 Dokumentennummer 3
1.2 Gültigkeit....3
1.3 Zielgruppe.... 3
1.4 Symbole und Darstellungsmittel 4
1.5 Warnhinweise 5
2 Sicherheit 5
2.1 Sicherheitshinweise 5
2.2 Bestimmungsgemäße Verwendung 10
2.3 Nicht bestimmungsgemäße Verwendung ..... 11
3 Produktbeschreibung 11
3.1 Gasanlage 11
3.2 Gasdruckregler 13
3.3 Überdruckventil 13
3.4 Umschaltanlage 13
3.5Crashsensor(CS) 14
3.6 Schraubhilfe 15
3.7 Gasfilter * 15
3.8 Typenschild und Seriennummer 15
3.9 Aufkleber....16
4 Bedienung 17
4.1 Inbetriebnahme 17
4.2 Resetknopf zurücksetzen 18
4.3 Gasflasche wechseln 18
4.4 Hochdruck-Schlauch wechseln 21
5 Dichtigkeitsprüfung 23
5.1 Hochdruckbereich 23
5.2 Niederdruckbereich 24
6 Wartung 25
7 Fehlerbehebung 26
2 DE
8 Zubehör 27
9 Technische Daten.... 27

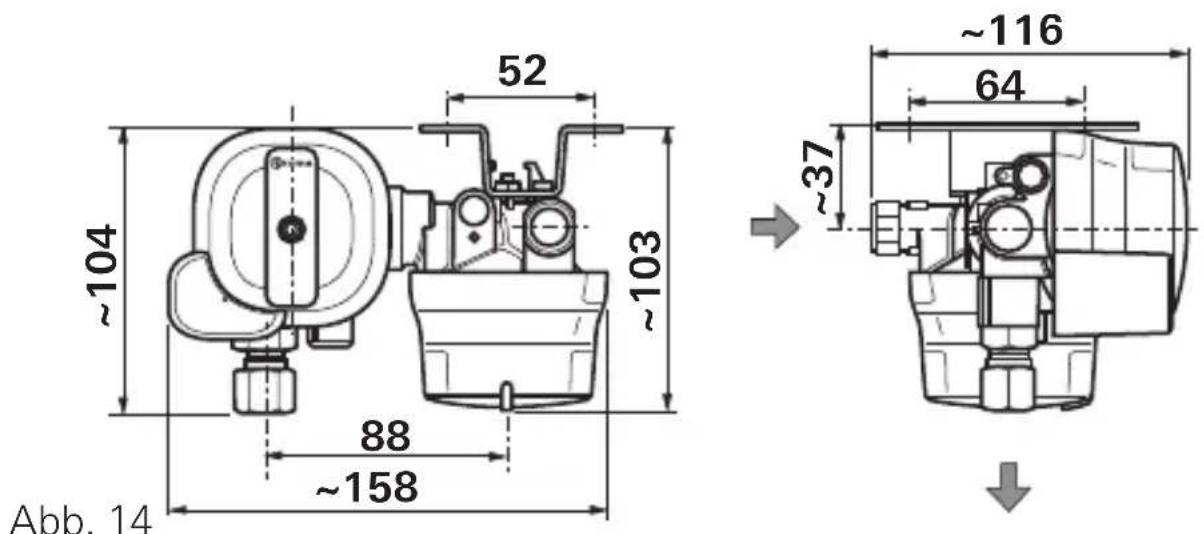

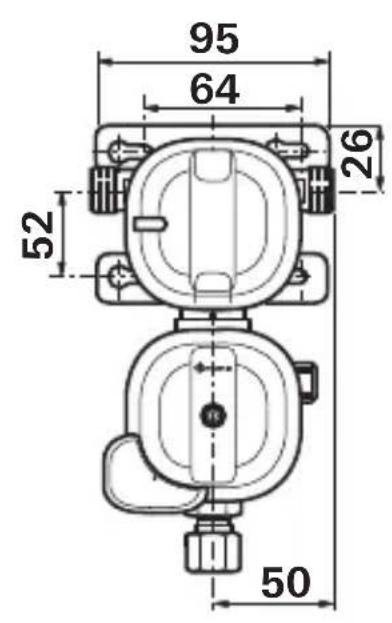

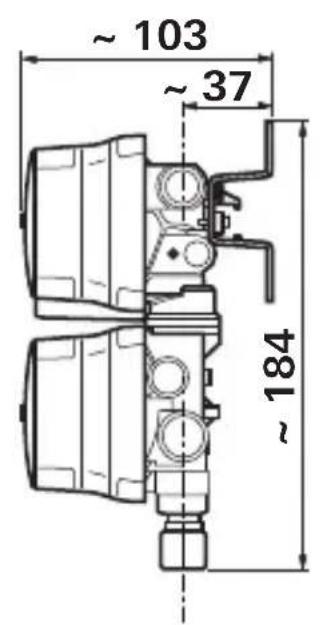

9.1 Abmessungen 28
10 Garantie....29

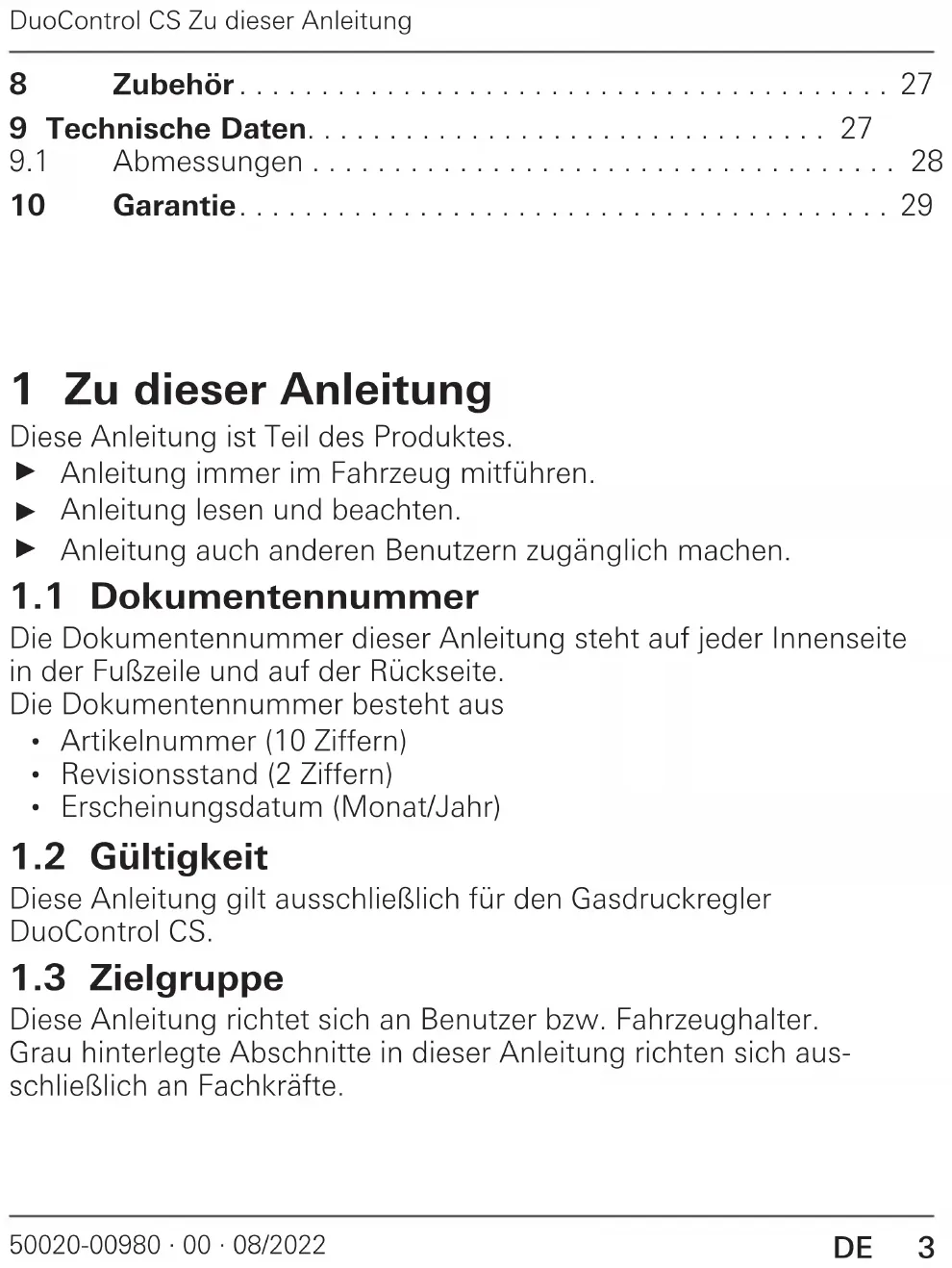

1 Zu dieser Anleitung
Diese Anleitung ist Teil des Produktes.
▶ Anleitung immer im Fahrzeug mitführen.
▶ Anleitung lesen und beachten.
▶ Anleitung auch anderen Benutzern zugänglich machen.
1.1 Dokumentennummer
Die Dokumentennummer dieser Anleitung steht auf jeder Innenseite in der Fußzeile und auf der Rückseite.
Die Dokumentennummer besteht aus
• Artikelnummer (10 Ziffern)
- Revisionsstand (2 Ziffern)
• Erscheinungsdatum (Monat/Jahr)
1.2 Gültigkeit
Diese Anleitung gilt ausschließlich für den Gasdruckregler DuoControl CS.
1.3 Zielgruppe
Diese Anleitung richtet sich an Benutzer bzw. Fahrzeughalter. Grau hinterlegte Abschnitte in dieser Anleitung richten sich ausschließlich an Fachkräfte.
Nur fachkundige und geschulte Personen (Fachkräfte) dürfen unter Beachtung der Einbau- und Gebrauchsanleitung und der aktuellen, anerkannten Regeln der Technik das Truma Produkt einbauen, reparieren und die Funktionsprüfung durchführen. Fachkräfte sind Personen, die auf Grund ihrer fachlichen Ausbildung und Schulungen, ihrer Kenntnisse und Erfahrungen mit den Truma Produkten und den einschlägigen Normen die notwendigen Arbeiten ordnungsgemäß durchführen und mögliche Gefahren erkennen können.
Aus Gründen der leichteren Lesbarkeit wird auf eine geschlechts-spezifische Differenzierung verzichtet. Entsprechende Begriffe gelten im Sinne der Gleichbehandlung für alle Geschlechter.
1.4 Symbole und Darstellungsmittel
Symbol Bedeutung
 | Warnung vor Gefahren für Personen |
 | Fachkraft |
 | Zusätzliche Informationen zum Verständnis oder zum Optimieren von Arbeitsabläufen. |
 | Symbol für einen Handlungsschritt. Hier muss etwas getan werden. |
| [T3H4] | Optionale Teile |
| (Abb. 3-1) | Verweis auf ein Bild z.B. Abbildung 3 - Nummer 1 |
4 DE
1.5 Warnhinweise
In dieser Anleitung werden Warnhinweise verwendet, um vor Sach- und Personenschäden zu warnen.
▶ Warnhinweise immer lesen und beachten.
| Warnwort Bedeutung | |
| GEFAHR | Gefahren für Personen.Nichtbeachtung führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Gefahren für Personen.Nichtbeachtung kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Gefahren für Personen.Nichtbeachtung kann zu leichten Verletzungen führen. |
| HINWEIS | Informationen zur Vermeidung von Sachschäden |
2 Sicherheit
Um mögliche Sach- und Personenschäden zu vermeiden, müssen alle Sicherheitshinweise in diesem Kapitel gelesen und befolgt werden.
2.1 Sicherheitshinweise
2.1.1 Allgemeine Sicherheit
Eine unsachgemäße Installation des Gasdruckreglers ohne die erforderlichen Fachkenntnisse und Erfahrung kann zu gefährlichen Leckagen oder Fehlfunktionen führen.
Der Einbau des Gasdruckreglers darf nur von einer qualifizierten Fachkraft durchgeführt werden.
Eine unsachgemäße Verwendung des Gasdruckreglers kann zu Sach- und Personenschäden führen.
▶ Den Gasdruckregler nur im technisch einwandfreien und betriebs-sicheren Zustand in Betrieb nehmen und verwenden.
▶ Die Gebrauchsanleitung des Gasdruckreglers vorab vollständig lesen.
Lokal geltende Gesetze, Richtlinien und Normen zum Gebrauch und Betrieb des Gasdruckreglers beachten.
▶ Gewalteinwirkungen auf den Gasdruckregler von außen vermeiden, da dies zu Funktionsstörungen führen kann.
▶ Die Bewegung des Resetknopfes nicht durch Gegenstände behindern.
2.1.2 Einbau und Anschlüsse von Komponenten
Anschlüsse von Komponenten können undicht werden, wenn sie falsch eingebaut, beschädigt, oder verschmutzt sind.
Für den Anschluss im Hochdruckbereich zwischen Gasflasche und Gasdruckregler bzw. Gasfilter zwingend Hochdruck-Schläuche verwenden.
Beim Anschluss der Hochdruck-Schläuche darauf achten, dass die Dichtungen an den jeweiligen Schlauchausgängen vorhanden und unbeschädigt sind.
Alle Teile sicher an stabilen Strukturen befestigen, um Beschädigungen durch die Vibrationen des Fahrzeugs während der Fahrt zu vermeiden.
Gasschläuche sofort ersetzen, wenn sie ganz oder teilweise beschädigt oder in irgendeiner Weise verändert wurden.
▶ Anschlüsse frei von Verschmutzungen halten.
2.1.3 Umgang mit Flüssiggas
Für den Betrieb des Gasdruckreglers ist die Verwendung von stehenden Gasflaschen, aus denen Gas aus der Gasphase entnommen wird, zwingend vorgeschrieben. Liegt eine Gasflasche auf der Seite, kann
Flüssigkeit in Niederdruckteile eindringen, empfindliche Teile beschädigen und zu gefährlichem Gasaustritt führen. Gasflaschen aus denen Gas aus der Flüssigphase entnommen wird (z.B. für Stapler), sind für den Betrieb verboten, da sie zur Beschädigung der Gasanlage führen.
Gasflaschen ausschließlich in aufrechter Position verwenden.
Keine Gasflaschen verwenden, die Gas aus der Flüssigphase bereitstellen.
Gasflaschen, die nicht an die Gasanlage angeschlossen sind, müssen stets geschlossen und mit Schutzkappen versehen werden.
i Angeschlossene Gasflaschen gelten als Betriebsmittel und nicht als Gefahrgut (ADR Freistellung gemäß Abschnitte 1.1.3.1 und 1.1.3.2. e).
Die Verwendung von Gasflaschen, die zu mehr als 80 % gefüllt sind, kann dazu führen, dass die Flüssigphase in Niederdruckteile eindringt, empfindliche Teile beschädigt werden und gefährliches Gas austritt.
Gasflaschen zu nicht mehr als 80 % befüllen.
Flüssiggas ist schwerer als Luft. Im Falle einer Undichtigkeit kann in Bodennähe ein zündfähiges Gasgemisch entstehen.
▶ Sicherstellen, dass der Gaskasten über eine ausreichende Bodenbelüftung verfügt, damit das Gas jederzeit entweichen kann.
Bei Gasgeruch oder Undichtigkeiten an der Gasanlage:
Keine elektrischen Geräte oder andere Zündquellen einschalten.
Das Flaschenventil schließen.
▶ Die Gasanlage unmittelbar von einer Fachkraft überprüfen bzw. reparieren lassen.
Das Flaschenventil in der Zwischenzeit nicht mehr öffnen.
2.1.4 Sicherer Betrieb

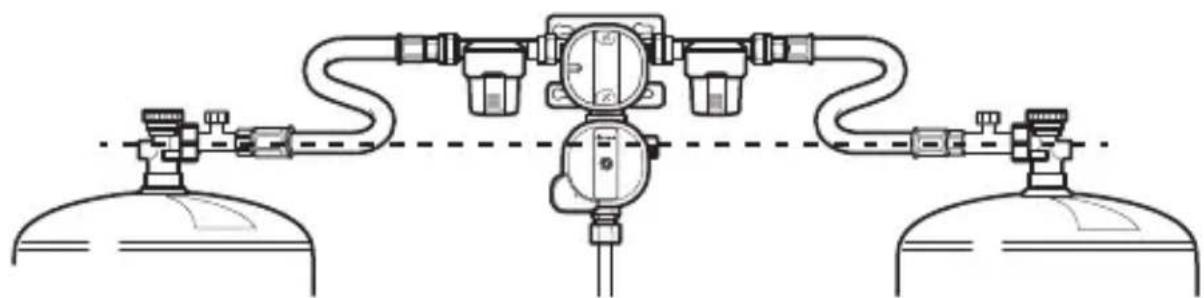

Der Gasdruckregler darf nicht niedriger als das Flaschenventil mon- tiert sein, um zu verhindern, dass Gas in Flüssigphase in Niederdruck- teile eindringt, empfindliche Teile beschädigt und zu gefährlichem Gasaustritt führt.
Der Gasdruckregler enthält ein Überdruckventil (PRV), das dazu dient, einen vorübergehenden Überdruck in der Gasanlage abzubauen. Das heißt, Gas strömt kontrolliert aus.
Um gefährliche Gasansammlungen zu vermeiden, muss der Gasdruckregler in einem gut belüfteten Raum installiert sein. Die Belüftung muss immer gewährleistet sein. Belüftungsöffnungen nicht verschließen.
Gasflasche schließen, wenn das Fahrzeug in einer Garage geparkt ist.
Gasflasche während des Transports auf Fähren oder ähnlichem schließen.
Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können das Produkt beschädigen, seine Lebensdauer verkürzen und sogar zu einem Leck führen.
Für den zuverlässigen Schutz vor Verschmutzung oder Verölung muss vor dem Eingang des Gasdruckreglers ein Gasfilter installiert werden.
Gasdruckregler, automatische Umschalteinrichtungen, Hoch- und Niederdruckschläuche müssen spätestens 10 Jahre nach ihrem Herstellungsdatum ausgetauscht werden, um unter normalen Betriebsbedingungen die einwandfreie Funktion der Gasanlage zu gewährleisten. Ein Austausch kann auch früher erforderlich sein, wenn die nationalen Vorschriften dies vorschreiben. Truma übernimmt keine Verantwortung für Fehlfunktion, Schäden, Verletzungen oder Unfälle als Folge eines Betriebs von Gasdruckreglern, automatischen Umschalteinrichtungen, Hoch- und Niederdruckschläuchen, die älter als 10 Jahre sind.
Gasdruckregler und Hoch- oder Niederdruckschläuche gemäß geltender Vorschriften rechtzeitig austauschen. Der Benutzer ist dafür verantwortlich.
▶ Nationale Vorschriften beachten.
Beim Wechseln einer Gasflasche, eines Gasschlauches oder eines Filterpads kann brennbares Gas austreten:
▶ Keine offene Flamme oder offenes Feuer.
▶ Nicht rauchen.
2.1.5 Betrieb der Gasanlage während der Fahrt
Für das Heizen während der Fahrt schreiben die Verordnung (EG) Nr. 661/2009 und die verbindliche UN/ECE-Regelung R 122 Sicherheits-absperreinrichtungen für Motorcaravans und Caravans vor, die dafür sorgen, dass die Gaszufuhr bei einem Unfall abgesperrt wird. Dieser Gasdruckregler erfüllt diese Anforderung.
Durch den Einbau einer Sicherheitsabsperreinrichtung mit entsprechend ausgelegter Gasinstallation ist der Betrieb einer typgeprüften Flüssiggasheizung während der Fahrt gemäß der oben aufgeführten Verordnung europaweit zulässig.
▶ Nationale Vorschriften und Regelungen für den Betrieb von Gasanlagen während der Fahrt müssen beachtet werden.
Für Fahrzeuge vor Baujahr 01/2007 gibt es keine Einschränkungen für den Betrieb der Gasanlage während der Fahrt *.
* Ausnahme für Frankreich:
In Frankreich ist der Betrieb der Gasanlage während der Fahrt nur in typgeprüften Fahrzeugen mit Erstzulassung ab dem 01.01.2007 erlaubt. Bei älteren Fahrzeugen ist der Betrieb der Gasanlage während der Fahrt auch in Verbindung mit einer Sicherheitsabsperreinrichtung nicht zulässig.
Soll während der Fahrt eine Heizung oder ein anderes Gasgerät betrieben werden, zusätzliche Sicherheitsmaßnahmen ergreifen:
▶ Vor Betrieb eines Gasgeräts während der Fahrt die Angaben des jeweiligen Geräteherstellers beachten.
Für den Anschluss der Gasflaschen an den Gasdruckregler bzw. die Gasfilter Hochdruck-Schläuche mit Schlauchbruchsicherung (SBS) verwenden.
2.2 Bestimmungsgemäße Verwendung
Dieses Produkt ist nur für den angegebenen Verwendungszweck geeignet. Eine andere oder darüber hinausgehende Verwendung gilt nicht als bestimmungsgemäß und führt zum Erlöschen des Gewährleistungsanspruchs sowie zum Ausschluss von Haftungsansprüchen.
Der Gasdruckregler DuoControl CS ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase.
Der Gasdruckregler ist ausschließlich für den Einbau und Betrieb in Caravans der Fahrzeugklasse O und Motorcaravans der Fahrzeugklasse M1 zugelassen, wenn die Gasanlage nach EN 1949 installiert wurde.
Der Gasdruckregler hat eine Sicherheitsabsperreinrichtung (Crashsensor), die ein unkontrolliertes Austreten von Flüssiggas bei einem Unfall gemäß UN-ECE-Regelung 122 verhindert. Somit dürfen Gasgeräte im Fahrzeug während der Fahrt betrieben werden.
Der Gasdruckregler darf nur betrieben werden
- innerhalb der technischen Spezifikationen (siehe Kapitel „Technische Daten“),
- in einer geschützten Umgebung ohne Feuchtigkeit, Sonneneinstrahlung oder Staub,
- wenn er gemäß der Einbauanleitung installiert wurde,
- wenn er von einem Flüssiggas-Sachkundigen überprüft wurde,
- unter Beachtung nationaler Vorschriften und Regelungen zum Betrieb und zu Prüfungen von Gasinstallationen (in Deutschland z.B. das DVGW-Arbeitsblatt G 607),
- unter Verwendung von Truma Original-Ersatzteilen und Zubehör.
2.3 Nicht bestimmungsgemäße Verwendung
Anwendungen, die nicht unter bestimmungsgemäßer Verwendung aufgeführt sind, sind unzulässig und daher verboten.
Der Einbau und Betrieb ist z.B. unzulässig in:
- Mobilheimen
- Kraftomnibussen (Fahrzeugklasse M2 und M3)
- Nutzfahrzeugen (Fahrzeugklasse N)
- Booten und anderen Wasserfahrzeugen
- Jagd-/Forsthütten, Wochenendhäusern oder Vorzelten
- Anhängern und Fahrzeugen benutzt von Waldkindergärten
• explosionsgefährdeten Bereichen (Ex-Zone 0) - geschlossenen Räumen (z.B. Haushalt)
Der Gasdruckregler darf nicht für gewerbliche Zwecke verwendet werden.
Jegliche technische Veränderung am Gasdruckregler ist untersagt.
3 Produktbeschreibung
3.1 Gasanlage
Der Druck in einer gefüllten Gasflasche beträgt bis zu 16 bar. Die Gasgeräte im Fahrzeug sind für einen Betriebsdruck von 30 mbar ausgelegt. Der Gasdruckregler befindet sich zwischen der Gasflasche und den Gasgeräten und reduziert den Druck der Gasflasche auf den Betriebsdruck der Gasanlage.
Die Verbindung zwischen den Gasflaschen und dem Gasdruckregler erfolgt über flexible Hochdruck-Schläuche. Optional sind die Hochdruck-Schläuche mit einer Schlauchbruchsicherung ausgestattet.
Optionale Gasfilter reinigen das Gas und schützen die Gasanlage so vor Verunreinigungen.

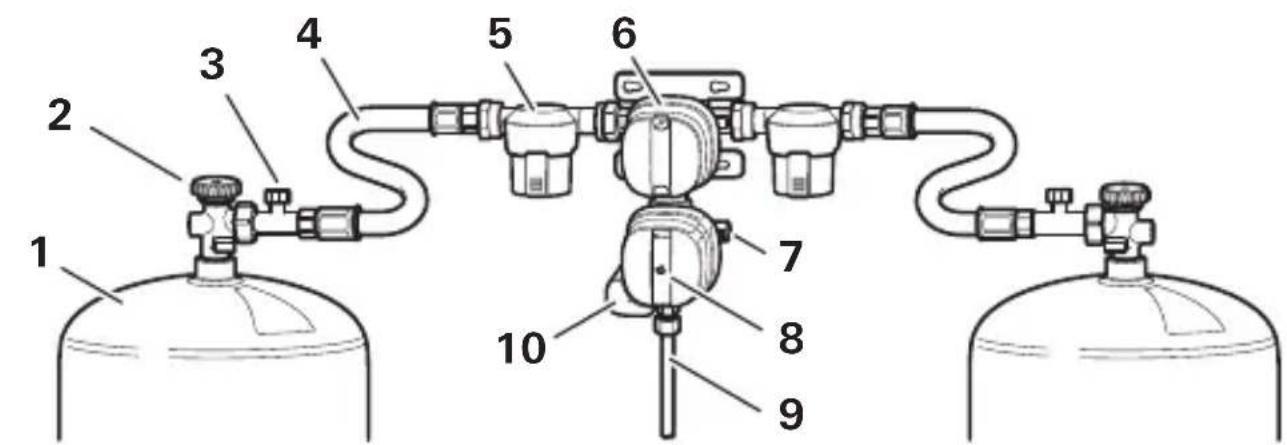

1 Gasflasche
2 Flaschenventil
3 Schlauchbruchsicherung (SBS) *
4 Hochdruck-Schlauch
5 Gasfilter *
6 DuoControl CS
7 Prüfanschluss
8 Resetknopf
9 Gasrohr
10 Crashsensor
3.2 Gasdruckregler
Der Gasdruckregler DuoControl CS ist ein Sicherheits-Gasdruckregler nach EN 16129 für den Betrieb mit Flüssiggas in der Gasphase.
In den Gasdruckregler ist ein Crashsensor integriert.
Der Gasdruckregler verfügt über eine automatische Umschalteinrichtung am Eingang zum Anschluss an zwei Gasflaschen.
Den Gasdruckregler gibt es in den Varianten DuoControl CS horizontal und DuoControl CS vertikal.
3.3 Überdruckventil
Der Gasdruckregler ist mit einer automatisch wirkenden Sicher-
heitseinrichtung PRV ^1) ausgestattet. Funktioniert der Gasdruckregler nicht ordnungsgemäß, beispielsweise auf Grund von Schmutz oder anderen Fremdkörpern, öffnet sich das Sicherheitsventil und lässt den Überdruck entweichen. Dadurch werden die angeschlossenen Verbrauchsgeräte vor unzulässig hohem Druck geschützt. Nach dem Druckabbau schließt das PRV automatisch.
^1) PRV = Pressure Relief Valve = Überdruckventil

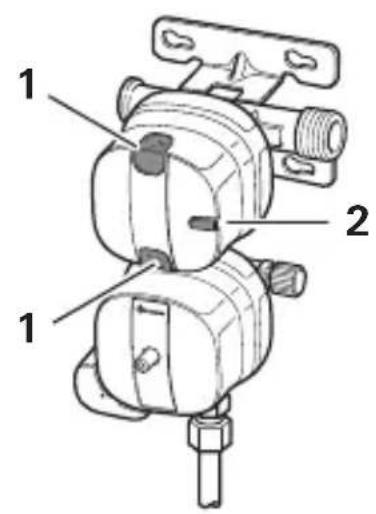

3.4 Umschaltanlage
Die Umschaltanlage sorgt bei einer Zweiflaschen-Gasanlage für eine automatische Umschaltung zwischen den Gasflaschen. Sobald die Betriebsflasche leer ist (< 0,5 bar), schaltet die Umschaltanlage auf die Reserveflasche um. Ein Umschalten wird durch rote bzw. grüne Fenster angezeigt (Abb. 3-1). Beide Fenster beziehen sich auf die Betriebsflasche.
- Grüne Anzeige: die Betriebsflasche ist voll.
- Rote Anzeige: die Betriebsflasche ist leer.
Die weiße Nase (Abb. 3-2) zeigt auf die Betriebsflasche.
Der Gasdruckregler verfügt über eine integrierte Sicherheits-Absperr einrichtung (Crashsensor) gemäß UN-ECE-Regelung 122. Der eingebaute Crashsensor stoppt die Gaszufuhr sofort, wenn es zu einem Unfall kommt. Er löst bei einer direkt einwirkenden Beschleunigung von 4,0 g± 1,0 g aus. Das entspricht einer Aufprallgeschwindigkeit von ca. 15 bis 20 km/h.
Ist der gelbe Resetknopf eingedrückt (Abb. 4-1), so ist der Crashsensor aktiv. Der Gasdruckregler ist betriebsbereit. Das heißt, die Gasanlage wird mit Gas versorgt.
Steht der gelbe Resetknopf heraus (Abb. 4-2), wurde der Crashsensor ausgelöst. Der Gasdruckregler ist nicht betriebsbereit. Das heißt, die Gasanlage wird nicht mit Gas versorgt.
i Ungewöhnlich starke Erschütterungen während der Fahrt können dazu führen, dass der Crashsensor unbeabsichtigt ausgelöst wird. In diesem Fall wird der Gasfluss unterbrochen. Um den Crashsensor zurückzusetzen, siehe Kapitel „Resetknopf zurücksetzen“.

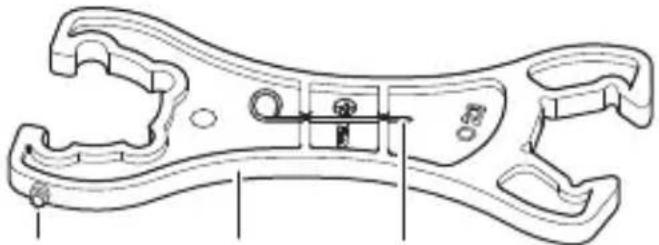

3.6 Schraubhilfe
Die Schraubhilfe gewährleistet das erforderliche Anzugsmoment. So werden Beschädigungen an der Verschraubung oder der Dichtung verhindert.
Zum An- und Abschrauben des Hochdruck-Schlauchs die beiliegende Schraubhilfe verwenden.

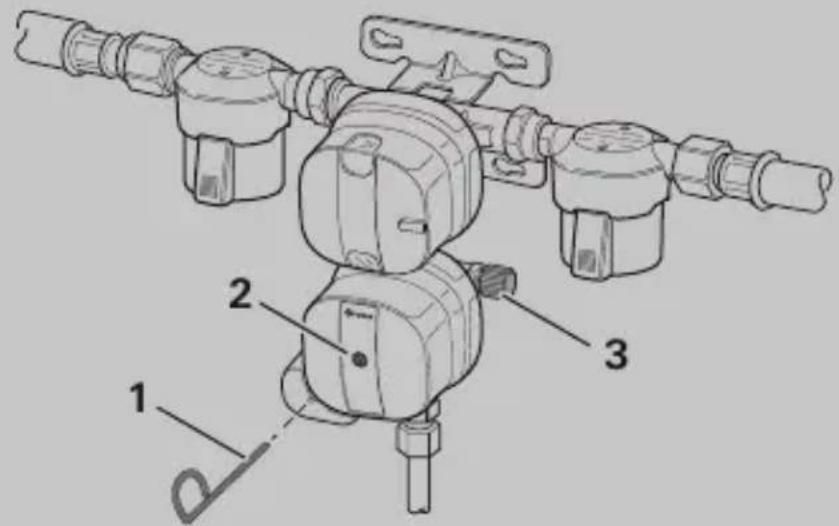

1 Torx-Stift T20 (Reset)
2 Schraubhilfe SW 23 / KF
3 Auslöseelement (Crashsensor)
3.7 Gasfilter \*
Chemische Rückstände, die in minderwertigem Flüssiggas enthalten sein können, können den Gasdruckregler beschädigen, seine Lebensdauer verkürzen und sogar zu einem Leck führen. Um dieses Risiko zu minimieren, empfiehlt Truma die Verwendung des Gasfilters (siehe www.truma.com).

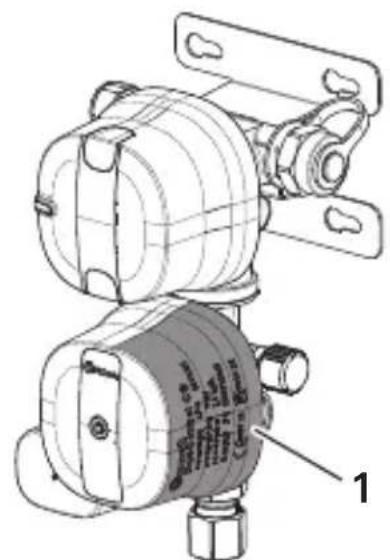

3.8 Typenschild und Seriennummer
Die Technischen Daten sind auf der Kappe des Gasdruckreglers aufgedruckt (Abb. 6-1). Die Seriennummer ist auf dem Gehäuse im Klartext (Abb. 6-2) und als QR-Code (Abb. 6-3) aufgedruckt.
Dem Gasdruckregler liegt ein gelber Aufkleber zum Betriebsdruck und Hinweisen zum sicheren Gebrauch bei. Der Aufkleber muss an einer für jeden Benutzer gut sichtbaren Stelle in der Nähe des Gasdruckreglers (z.B. im Gaskasten) angebracht sein. Ein fehlender Aufkleber kann bei Truma angefordert werden.
4 Bedienung
4.1 Inbetriebnahme
▶ Gegebenenfalls Gasfernschalter öffnen.
Gasflasche anschließen und den einwandfreien Zustand des Schlauchanschlusses sicherstellen.
▶ Flaschenventil öffnen.
▶ Gegebenenfalls Schlauchbruchsicherung am Hochdruck-Schlauch 5 Sekunden lang kräftig drücken.
▶ Gegebenenfalls Resetknopf zurücksetzen.
Die Anlage ist jetzt betriebsbereit. Die Gasgeräte können verwendet werden.

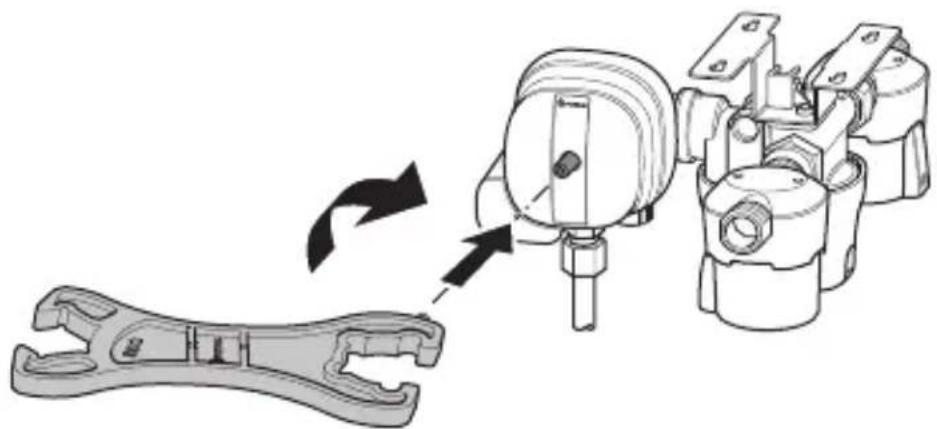

4.2 Resetknopf zurücksetzen
Um den Gasdruckregler zurückzusetzen, den gelben Resetknopf mit dem Torx-Stift T20 der Schraubhilfe in das Gehäuse drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden lang halten.
▶ Sicherstellen, dass der gelbe Resetknopf eingerastet bleibt. Ggf. Vorgang wiederholen. Ggf. Fahrzeug waagerecht stellen.
4.3 Gasflasche wechseln
Zum An- und Abschrauben des Hochdruck-Schlauchs die beiliegende Schraubhilfe verwenden. Die Schraubhilfe gewährleistet das nötige Anzugsmoment und verhindert Beschädigungen an der Verschraubung durch falsches Werkzeug.
WARNUNG
Brand- und Explosionsgefahr durch Restgase
Beim Flaschenwechsel können Restgase austreten und mit der Luft ein zündfähiges Gasgemisch bilden.
▶ Keine offene Flamme oder offenes Feuer.
▶ Nicht rauchen.
4.3.1 Gasflasche mit Flaschenventil
Flaschenventil der leeren Gasflasche schließen.
Hochdruck-Schlauch von dem Flaschenventil mit der Schraubhilfe abschrauben.
▶ Gasflasche austauschen.
Hochdruck-Schlauch an das Flaschenventil der vollen Gasflasche mit der Schraubhilfe anschrauben.
▶ Bei vorhandenem Gasfilter, Filterpad wechseln (siehe Gebrauchsanleitung Gasfilter).
▶ Flaschenventil der vollen Gasflasche öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Den Drehknopf am Gasdruckregler auf die volle Gasflasche (Betriebsflasche) stellen. Dazu den Drehknopf um 180° bis zum Anschlag drehen.
i Die Mittelstellung bewirkt eine gleichzeitige Entnahme aus beiden Gasflaschen. Die Mittelstellung sollte vermieden werden.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
▶ Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich).
▶ Beim Flaschenwechsel sicherstellen, dass die Hochdruck-Schläuche vom Eingangsanschluss des Gasdruckreglers immer ein konstantes Gefälle zu den Gasflaschen aufweisen (Abb. 11).
Abb. 11 Nach dem Auswechseln der leeren Gasflasche diese als neue Reserveflasche wählen. Dazu den Drehknopf um 180° drehen.
4.3.2 Gasflasche mit Aufsteckadapter
Für die Handhabung des Aufsteckadapters siehe Gebrauchsanleitung Aufsteckadapter.
▶ Ventil vom Aufsteckadapter schließen.
▶ Aufsteckadapter von der leeren Gasflasche abstecken.
▶ Bei vorhandenem Gasfilter, Filterpad wechseln (siehe Gebrauchsanleitung Gasfilter).
▶ Gasflasche austauschen.
▶ Aufsteckadapter auf die volle Gasflasche stecken.
▶ Ventil vom Aufsteckadapter öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Den Drehknopf am Gasdruckregler auf die volle Gasflasche (Betriebsflasche) stellen. Dazu den Drehknopf um 180° bis zum Anschlag drehen.
i Die Mittelstellung bewirkt eine gleichzeitige Entnahme aus beiden Gasflaschen. Die Mittelstellung sollte vermieden werden.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
▶ Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich).
Nach dem Auswechseln der leeren Gasflasche diese als neue Reserveflasche wählen. Dazu den Drehknopf um 180° drehen.
4.4 Hochdruck-Schlauch wechseln
Die Gasflaschen in den verschiedenen Ländern weisen eine große Vielfalt an Anschlüssen auf. Dies kann dazu führen, dass bei einem Wechsel der Gasflasche der Hochdruck-Schlauch mitgewechselt werden muss.
Truma bietet eine Vielzahl von Hochdruck-Schläuchen für verschiedene europäische Gasflaschen an (siehe www.truma.com).
Hochdruck-Schläuche müssen vor Ablauf ihres Verfallsdatums oder bei Beschädigung ausgetauscht werden.
▶ Hochdruck-Schläuche in einer dunklen und trockenen Umgebung lagern.
▶ Nationale und örtliche Vorschriften beachten.
Zum Wechsel des Hochdruck-Schlauches die mitgelieferte Schraubhilfe verwenden. Mit der Schraubhilfe wird das erforderliche Anzugsdrehmoment erzeugt. Schäden an den Schraubverbindungen durch ungeeignetes Werkzeug werden so verhindert.
▶ Niemals Schlauchschellen verwenden, da dies zu Beschädigungen und Undichtigkeiten an den Hochdruck-Schläuchen führen kann.
WARNUNG
Brand- und Explosionsgefahr durch Restgase
Beim Hochdruck-Schlauchwechsel können Restgase austreten und mit der Luft ein zündfähiges Gasgemisch bilden.
▶ Keine offene Flamme oder offenes Feuer.
▶ Nicht rauchen.
WARNUNG
Brand- und Explosionsgefahr durch beschädigte oder fehlende Dichtung
Flachdichtung bei jedem Wechsel des Hochdruck-Schlauches prüfen und bei Alterung, Verhärtung, Rissbildung oder anderen sichtbaren Mängeln ersetzen.
▶ Niemals selbst hergestellte Dichtungen, sondern nur Truma Original-Ersatzteile verwenden.
Sicherstellen, dass die Dichtung vorhanden und ordnungsgemäß installiert ist.
Es wird empfohlen, die Flachdichtung G.13 (siehe Kapitel „Zubehör“) bei jedem Schlauchwechsel zu erneuern.
▶ Flaschenventil der Gasflasche schließen.
▶ Hochdruck-Schlauch vom Flaschenventil bzw. Aufsteckadapter trennen. Drehrichtung beachten (Linksgewinde).
Hochdruck-Schlauch vom Gasdruckregler bzw. Gasfilter lösen. Dazu die mitgelieferte Schraubhilfe (SW 23 mm) verwenden. Mit einem Schraubenschlüssel (SW 18 mm) am Gasdruckregler gegenhalten.
▶ Neuen Hochdruck-Schlauch auf Verunreinigungen prüfen. Hochdruck-Schlauch gegebenenfalls säubern.
Flachdichtung auf Verschmutzung oder Beschädigung überpüfen. Flachdichtung gegebenenfalls austauschen.
▶ Flachdichtung passgenau in den Schlauchanschluss einlegen.
Neuen Hochdruck-Schlauch an den Gasdruckregler, bzw. Gasfilter anschrauben. Dazu die mitgelieferte Schraubhilfe (SW 23 mm) verwenden. Mit einem Schraubenschlüssel (SW 18 mm) am Gasdruckregler gegenhalten. Gasfilter mit der Hand gegenhalten. Wenn die Schraubhilfe beim Anziehen überspringt, bzw. durchrutscht, ist das erforderliche Anzugsmoment erreicht.
▶ Falls vorhanden, bringen Sie den Aufsteckadapter wieder am Hochdruck-Schlauch an.
Hochdruck-Schlauch an das Flaschenventil der vollen Gasflasche mit der Schraubhilfe anschrauben.
▶ Flaschenventil der Gasflasche öffnen.
▶ Wenn vorhanden, Schlauchbruchsicherung am Hochdruck-Schlauch drücken.
▶ Gegebenenfalls am Gasdruckregler den gelben Resetknopf drücken, leicht im Uhrzeigersinn drehen und 10 Sekunden halten.
Hochdruck-Schlauchanschluss am Flaschenventil nach jedem Eingriff auf Dichtigkeit überprüfen (siehe Kapitel „Dichtigkeitsprüfung Hochdruckbereich“).
5 Dichtigkeitsprüfung
5.1 Hochdruckbereich
Die Dichtigkeitsprüfung des Hochdruckbereichs kann vom Benutzer durchgeführt werden.
Der Hochdruck-Schlauch wird am Flaschenventil und am Gasdruck-regler bzw. Gasfilter angeschraubt. An diesen Verschraubungen kann Gas austreten.
Der Benutzer ist für die Prüfung verantwortlich.
Nach jedem Wechsel einer Gasflasche oder eines Hochdruck-Schlauches die Verschraubungen im Hochdruckbereich mit einem Lecksuchspray nach EN 14291auf Dichtigkeit überprüfen.
Bei Undichtigkeit die Flachdichtungen kontrollieren bzw. austauschen. Gegebenenfalls eine Fachwerkstatt aufsuchen.
5.2 Niederdruckbereich
WARNUNG
Brand- oder Explosionsgefahr
Bei nicht fachgerechter Durchführung der Dichtigkeitsprüfung des Niederdruckbereichs können Leckagen unentdeckt bleiben.
▶ Überprüfung der Gasanlage nur durch eine Fachkraft.
Nur für Fachkräfte
Prüfbedingungen:
•maximaler Prüfdruck 150 mbar
- Hochdruck-Schlauch und Gasflasche müssen angeschlossen sein.
Alle Gasgeräte wie z.B. Heizung, Kühlschrank oder Gaskochfeld im Freizeitfahrzeug ausschalten.
Alle Schnellschlussventile zu den Gasgeräten und gegebenenfalls den Gasfernschalter öffnen.
Den Niederdruckbereich vom Hochdruckbereich trennen. Dazu das Auslöseelement für den Crashsensor so weit hineindrücken, bis der gelbe Resetknopf herausspringt.
▶ Schraubkappe des Prüfanschlusses abschrauben.
Reglerprüfgerät mit Prüfschlauch an den Prüfanschluss anschließen.
Dichtigkeitsprüfung nach nationalen Vorschriften durchführen (z.B. in Deutschland nach G 607).
Reglerprüfgerät vom Prüfanschluss abschrauben.
▶ Schraubkappe wieder auf den Prüfanschluss schrauben.
▶ Den gelben Resetknopf mit dem Torx-Stift T20 der Schraubhilfe in
das Gehäuse drücken und leicht im Uhrzeigersinn drehen.
▶ Den Gasdruckregler wieder in Betrieb nehmen. Siehe Kapitel „Bedienung“.
1 Auslöseelement
2 Resetknopf
3 Schraubkappe
6 Wartung
Der Gasdruckregler ist wartungsfrei.
▶ Abdeckungen am Gasdruckregler unter keinen Umständen entfernen.
▶ Im Fehlerfall an den Truma Service wenden.
Der Benutzer muss die Prüfung der Gasanlage entsprechend den jeweiligen nationalen Vorschriften (z.B. in Deutschland alle 2 Jahre) durch einen Flüssiggas-Sachkundigen veranlassen. Die Prüfung ist auf der entsprechenden Prüfbescheinigung (G 607) zu bestätigen. In Ländern ohne Prüfpflicht wird empfohlen, zur eigenen Sicherheit alle 2 Jahre eine Prüfung der Gasanlage durchführen zu lassen.
7 Fehlerbehebung
Nachfolgend sind Maßnahmen zur Behebung von Störungen aufgeführt. Sollten die Maßnahmen nicht zum Erfolg führen, Truma Service kontaktieren.
Bei Problemen mit der Gasversorgung sind folgende Punkte zu überprüfen:
▶ Füllstand der Gasflasche prüfen.
▶ Kontrollieren, ob das Flaschenventil aufgedreht ist.
▶ Wenn vorhanden, Schlauchbruchsicherung* prüfen.
- Kontrollieren, ob die Umschaltanlage richtig um-/eingestellt ist.
Kontrollieren, ob der Crashsensor ausgelöst hat (siehe Kapitel „Crashsensor (CS)“).
- Kontrollieren, ob die Schnellschlussventile der Gasgeräte (Heizung, Backofen, Gaskochfeld, usw.) geöffnet sind.
Bei niedrigen Temperaturen um 0 °C kann es zur Vereisung des Gasdruckreglers kommen. Bei einer Vereisung des Gasdruckreglers ist die Gaszufuhr reduziert oder ganz unterbrochen. Für eine störungsfreie Gasversorgung bei niedrigen Temperaturen bietet Truma zusätzlich die Reglerbeheizung EisEx an.
8 Zubehör
Hochdruck-Schläuche
mit Schlauchbruchsicherung und landesspezifischen Anschlüssen, siehe www.truma.com
Flachdichtung G.13
für Hochdruckanschluss, M20 x 1,5 (G.13)
Artikelnummer: 50020-76300
Weiteres Zubehör
siehe www.truma.com
9 Technische Daten
(Ermittelt nach EN 16129:2013 bzw. Truma Prüfbedingungen)
| Größe Wert | |
| Gasart Flüssiggas (Propan / Butan) | |
| Eingangsdruck 0,7 – 16 bar | |
| Ausgangsdruck 30 mbar | |
| Reglerleistung 1,5 kg/h | |
| Reglereingang Außengewinde M20 x 1,5 (G.13) | |
| Anzugsmoment Überwurf-mutter M20 x 1,5 | 3 – 5 Nm |
| Reglerausgang | Schneidringverschraubung 8 mm oder 10 mm (H.9) |
| Anzugsmoment Schneidring-verschraubung 8 mm | 14 – 19 Nm |
| Anzugsmoment Schneidring-verschraubung 10 mm | 16 – 21 Nm |
| Auslösewert Crashsensor 4,0 | g ± 1,0 g (horizontal) |
| Betriebstemperatur -20 °C bis +50 °C | |
| Gewicht 900 g | |
| Produkt-Ident-Nummer CE-0085CT0438 | |
0085 XX
0086 XX
PIN: CE-0085CT0438 PIN: UKCA 740586
XX: Herstellungsjahr, auf dem Typenschild aufgedruckt.
9.1 Abmessungen
Maße in mm. Darstellung nicht maßstabsgerecht. Gasfluss in Pfeilrichtung.
10 Garantie
Hersteller-Garantieerklärung (Europäische Union)
Umfang der Herstellergarantie
Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt.
Diese Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Vereinigtes Königreich, Island, Norwegen, Schweiz und Türkei. Verbraucher ist die natürliche Person, die als erstes das Gerät vom Hersteller, OEM oder Fachhändler erworben hat und es nicht im Rahmen einer gewerblichen oder selbständigen beruflichen Tätigkeit weiterveräußert oder bei Dritten installiert.
Die Herstellergarantie gilt für die oben genannten Mängel, die innerhalb der ersten 24 Monate seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Verbraucher eintreten. Der Hersteller oder ein autorisierter Servicepartner wird solche Mängel durch Nach-erfüllung, das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung, beseitigen. Defekte Teile gehen in das Eigentum des Herstellers bzw. des autorisierten Servicepartners über. Sofern das Gerät zum Zeitpunkt der Mangelanzeige nicht mehr hergestellt wird, kann der Hersteller im Fall einer Ersatzlieferung auch ein ähnliches Produkt liefern.
Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft für das Gerät weiter. Zur Durchführung von Garantiearbeiten sind nur der Hersteller selbst oder ein autorisierter Servicepartner berechtigt. Die im Garantiefall anfallenden Kosten werden direkt zwischen dem autorisierten Servicepartner und dem Hersteller abgerechnet. Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z.B. Demontage von Möbel- oder Karosserieteilen) sowie Anfahrtskosten des autorisierten Servicepartners oder Herstellers können nicht als Garantieleistung anerkannt werden.
Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Verbrauchers oder Dritter, sind ausgeschlossen. Die Vorschriften des Produkthaftungsgesetzes bleiben unberührt.
Die geltenden gesetzlichen Sachmängelansprüche des Verbrauchers gegenüber dem Verkäufer im jeweiligen Erwerbsland bleiben durch die freiwillige Garantie des Herstellers unberührt. In einzelnen Ländern kann es Garantien geben, die durch die jeweiligen Fachhändler (Vertragshändler, Truma Partner) ausgesprochen werden. Diese kann der Verbraucher direkt über seinen Fachhändler, bei dem er das Gerät gekauft hat, abwickeln. Es gelten die Garantiebedingungen des Landes, in dem der Ersterwerb des Gerätes durch den Verbraucher erfolgt ist.
Ausschluss der Garantie
Der Garantieanspruch besteht nicht:
- infolge unsachgemäßer, ungeeigneter, fehlerhafter, nachlässiger oder nichtbestimmungsgemäßer Verwendung des Geräts,
- infolge unsachgemäßer Installation, Montage oder Inbetriebnahme entgegen der Gebrauchs- und Einbauanleitung,
- infolge unsachgemäßem Betrieb oder Bedienung entgegen der Gebrauchs- und Einbauanleitung, insbesondere bei Missachtung von Wartungs-, Pflege- und Warnhinweisen,
- wenn Installationen, Reparaturen oder Eingriffe von nicht autorisierten Partnern durchgeführt werden,
- für Verbrauchsmaterialien, Verschleißteile und bei natürlicher Abnutzung, wenn das Gerät mit Ersatz-, Ergänzungs- oder Zubehörteilen versehen wird, die keine Originalteile des Herstellers sind oder vom Hersteller nicht freigegeben worden sind. Dies gilt insbesondere im Fall einer vernetzten Steuerung des Geräts, wenn die Steuergeräte und Software nicht von Truma freigegeben wurden oder wenn das Truma Steuergerät (z.B. Truma CP plus, Truma iNetBox) nicht ausschließlich für die Steuerung von Truma Geräten oder von Truma freigegebenen Geräten verwendet wird,
- infolge von Schäden durch Fremdstoffe (z.B. Öle, Weichmacher im Gas), chemische oder elektrochemische Einflüsse im Wasser oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist (z.B. chemische Produkte, entflammbare Stoffe, ungeeignete Reinigungsmittel),
- infolge von Schäden durch anormale Umwelt- oder sachfremde Betriebsbedingungen,
- infolge von Schäden durch höhere Gewalt oder Naturkatastrophen, sowie durch andere Einflüsse, die nicht von Truma zu verantworten sind,
- infolge von Schäden, die auf unsachgemäßen Transport zurückzuführen sind,
- infolge von Veränderungen am Gerät einschließlich an Ersatz-, Ergänzungs- oder Zubehörteilen und deren Installation, insbesondere der Abgasführung oder am Kamin durch den Endkunden oder durch Dritte.
Geltendmachung der Garantie
Die Garantie ist bei einem autorisierten Servicepartner oder beim Truma Servicezentrum geltend zu machen. Alle Adressen und Telefonnummern finden Sie unter www.truma.com im Bereich „Service“.
Die Anschrift des Herstellers lautet: Truma Gerätetechnik GmbH & Co. KG Truma Servicezentrum Wernher-von-Braun-Straße 12 85640 Putzbrunn, Deutschland
Um einen reibungslosen Ablauf zu gewährleisten, bitten wir bei Kontaktaufnahme die folgenden Informationen bereit zu halten:
• detaillierte Mangelbeschreibung
• Seriennummer des Gerätes
- Kaufdatum
Der autorisierte Servicepartner oder das Truma Servicezentrum legen jeweils die weitere Vorgehensweise fest. Um eventuelle Transportschäden zu vermeiden, darf das betroffene Gerät nur nach vorheriger Rücksprache mit dem autorisierten Servicepartner oder dem Truma Servicezentrum versendet werden.
Wenn der Garantiefall vom Hersteller anerkannt wird, übernimmt der Hersteller die Transportkosten. Liegt kein Garantiefall vor, wird der Verbraucher entsprechend informiert und die Reparatur- und Transportkosten gehen zu seinen Lasten. Von Einsendungen ohne vorherige Rücksprache bitten wir abzusehen.
Table of contents
Truma Gerätetechnik GmbH & Co. KG
Truma Servicezentrum
Wernher-von-Braun-Straße 12
Truma Gerätetechnik GmbH & Co. KG
Truma Servicezentrum
Wernher-von-Braun-Straße 12
EU-Konformitätserklärung EU Declaration of Conformity
Produkt (product):
Funktion LPG-Druckregelgerät, optional mit Gasfilter (function): (LPG-Pressure regulator, optional with gas filter) Typ (type): MonoControl, DuoControl, Gasfilter
Ausführungen (versions): MonoControl (PRV), MonoControl CS (PRV), MonoControl CS T (PRV), MonoControl (S2SR), MonoControl CS (S2SR), DuoControl (PRV), DuoControl CS horizontal (PRV), DuoControl CS vertical (PRV), Gasfilter
Hersteller (Manufacturer):
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: (This declaration of conformity is issued under the sole responsibility of the manufacturer):
Name Truma Gerätetechnik GmbH & Co. KG (name):
Adresse (address): Wernher-von-Braun-Straße 12, 85640 Putzbrunn, Deutschland / Germany
Das Produkt erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union: (The product is in conformity with the relevant Union harmonisation legislation):
Verordnung (regulation) 2016/426/EU Gasverbrauchseinrichtungen (Gas Appliances)
Folgende (harmonisierten) Normen und andere technische Spezifikationen wurden zugrunde gelegt: (The following (harmonised) standards and other technical specifications were used):
DIN EN 16129:2013
Folgende notifizierte / benannte Stelle wurde ins Konformitätsbewertungsverfahren einbezogen: (The following notified body has been involved in the conformity assessment procedure):
DVGW CERT GmbH,
Josef-Wirmer Straße 1-3, 53123 Bonn,
Deutschland, Kennnummer 0085
Maßnahme
(intervention):
EG-Baumusterprüfung nach Verordnung
2016/426/EU
Unterzeichnet für und im Namen von (signed for and on behalf of):
Truma Gerätetechnik GmbH & Co. KG
$$ A W A Z $$
Alexander Wottrich
Geschäftsführer (CEO / Managing Director)
Putzbrunn, 04.11.2019
Name / Address of manufacturer: Truma Gerätetechnik GmbH & Co. KG Wernher-von-Braun-Straße 12, 85640 Putzbrunn Germany
Product:
Truma Gerätetechnik GmbH & Co. KG
Putzbrunn, 27.04.2021
| CS | Návod k použití a montáži si lze v jazyce vaší země vyžádat u výrobce Truma nebo servisu Truma ve vaší zemi |
| DA | Brugs- og monteringsanvisningen på dit sprog kan bestilles hos Truma eller via Truma Service i dit land. |
| ES | Las instrucciones de uso y de montaje en su idioma pueden solicitarse al fabricante Truma o al Servicio postventa Truma en su país. |
| ET | Kasutus- ja paigaldusjuhendit Teie riigikeeles saab taotleda tootjalt Truma või Truma Service’lt Teie riigis. |
| FI | Saat käyttö- ja asennusohjeen pyynnöstä omalla kielelläsi valmistajalta (Truma) tai maasi Truma-huoltoon. |
| IT | Le istruzioni per l’uso e il montaggio nella vostra lingua possono essere richieste al produttore Truma o al servizio clienti Truma del vostro paese. |
| HR | Upute za uporabu i montażu na jeziku Vaše zemlje možete tražiti kod proizvođača Truma ili kod Truma Service u Vašoj zemlji. |
| HU | Az Ön nyelvén írt használati és beszerelési utasítást az országában tevékenykedő Truma gyártótól vagy Truma szerviztól szerezheti be. |
| NL | De Nederlandstalige gebruiks- en inbouwhandleiding kan bij de fabrikant Truma of bij Truma Service Nederland worden opgevraagd. |
| NO | Spør om bruks- og monteringsanvisning på norsk hos produsenten Truma eller Trumas serviceavdeling i landet ditt. |
| PL | Instrukcję obsługi i montażu we właściwej wersji językowej można otrzymać w firmie Truma lub serwisie firmy Truma znajdującym się w danym kraju. |
| PT | As instruções de utilização e montagem podem ser solicitadas junto do fabricante Truma ou da assistência técnica da Truma no seu país. |
| SK | Návod na použitie a montáz vo Vašom štátnom jazyku si môžete vyžiadať u výrobcu Truma alebo v servise Truma vo Vašej krajine. |
| SL | Navodila za uporabo in vgradnjo v vašem jeziku lahko naročite pri proizvajalcu Truma oz. v servisni službi podjetja Truma v vaši državi. |
| SV | Bruks- och monteringsanvisning på ditt sprák kan erhållas från tillverkaren Truma eller Truma Service i ditt land. |
| TR | Dilinizdeki kullanma ve montaj talimati, üretici Truma’dan veya ülkenizdeki Truma servisinden talep edilebilir. |
DE Bei Störungen wenden Sie sich bitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner (siehe www.truma.com). Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Seriennummer (siehe Typenschild) bereit.
Truma Gerätetechnik GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
T +49 (0)89 4617-2020
www.truma.com
