| Produkttyp | Heizung mit Warmwasserbereiter integriert |
| Marke | Truma |
| Modell | Combi D 4 |
| Kategorie | Heizung |
| Kraftstoff | Diesel nach DIN EN 590 |
| Abmessungen (L x B x H) | 450 x 525 x 300 mm |
| Gewicht (ohne Wasser) | 15,8 kg (Gerät allein) / 17,2 kg (mit Peripherie) |
| Stromversorgung | 12 V DC |
| Stromverbrauch | 1,8 - 4 A (Heizung + Wasser); Ruhestrom: 0,001 A |
| Heizleistung | 2.000 / 4.000 W (2 automatische Stufen) |
| Warmwasservolumen | 10 Liter |
| Max. Pumpen-/Systemdruck | 2,8 bar / 4,5 bar |
| Aufheizzeit (15°C auf 60°C) | ≈ 20 min (nur Wasser); ≈ 80 min (Heizung + Wasser) |
| Max. Luftdurchsatz | 287 m³/h |
| Kraftstoffverbrauch | 220 - 452 ml/h |
| Frostschutz | FrostControl (automatisches Ablassventil bei 3°C) |
| Mitgeliefertes Zubehör | Bedienteil (digital oder analog), Temperatursensor |
| Wartung | Warmwasserbereiter vor Frost entleeren; Schornstein prüfen; Wartung alle 2 Jahre |
| Sicherheit | Automatische Abschaltung bei Störung; Überhitzungsschutz; nicht in Garagen verwenden |
| Ersatzteile | Original Truma Ersatzteile |
| Reparierbarkeit | Reparaturen nur durch autorisierten Kundendienst |
| Garantie | 2 Jahre (EU) |
| Verwendung | Wohnmobile, Wohnwagen (nicht in Bussen) |
Häufig gestellte Fragen - Combi D 4 TRUMA
Benutzerfragen zu Combi D 4 TRUMA
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heizung kostenlos im PDF-Format! Finden Sie Ihr Handbuch Combi D 4 - TRUMA und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. Combi D 4 von der Marke TRUMA.
BEDIENUNGSANLEITUNG Combi D 4 TRUMA
DE Gebrauchsanweisung
Im Fahrzeug mitzuführen
Seite 02

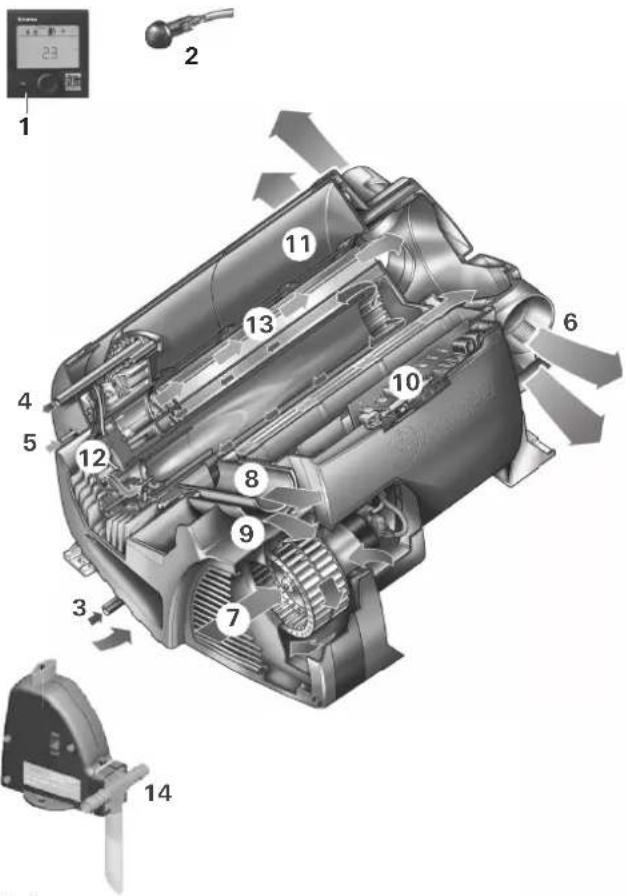

1 Bedienteil digital oder analog (ohne Abbildung)
2 Raumtemperaturfühler
3 Kaltwasseranschluss
4 Warmwasseranschluss
5 Kraftstoffanschluss
6 Warmluftaustritte
7 Umluftansaugung
8 Abgasabführung
9 Verbrennungsluftzuführung
10 Elektronische Steuereinheit
11 Wasserbehälter (10 Liter)
12 Brenner
13 Wärmetauscher
14 FrostControl (Sicherheits-/Ablassventil)
Inhaltsverzeichnis
Verwendete Symbole 2
Verwendungszweck 2
Sicherheitshinweise 3
Funktionsbeschreibung 5
Kraftstoffversorgung 5
Kraftstoffqualität 5
Kraftstoff bei tiefen Temperaturen 5
Gebrauchsanweisung
Bedienteile 5
Raumtemperaturfühler 5
FrostControl 5
Öffnen des Sicherheits-/Ablassventils 6
Schließen des Sicherheits-/Ablassventils 6
Automatisches Öffnen des Sicherheits-/Ablassventils ...... 6
Erstinbetriebnahme 6
Befüllen der Kraftstoffleitungen 6
Inbetriebnahme 6
Ausschalten 6
Wartung 7

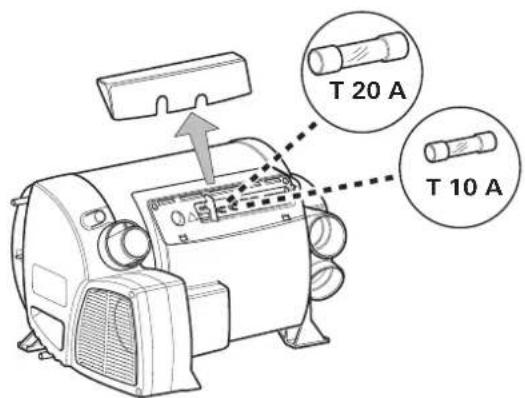

Sicherungen 7
Technische Daten 7
Störungen 8
Fehlersuchanleitung (Wasserversorgung) 8
Entsorgung 8
Zubehör 8
Hersteller-Garantieerklärung
(Europäische Union) 9
Verwendete Symbole
Symbol weist auf mögliche Gefahren hin.
Hinweis mit Informationen und Tipps.
Verwendungszweck

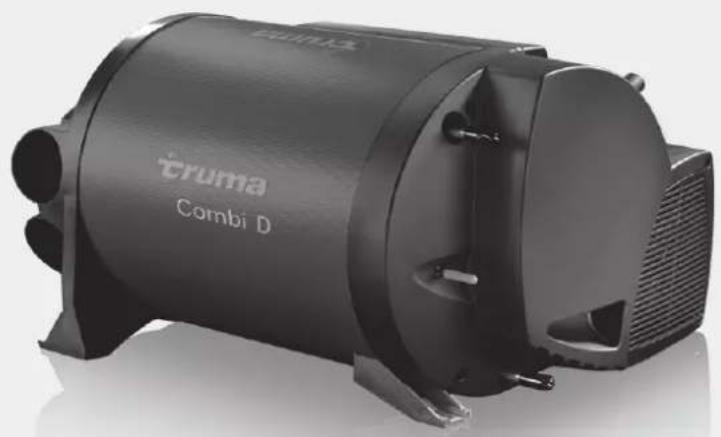

Die Dieselheizung Combi D 4 ist eine Warmluftheizung mit integriertem Warmwasserboiler (10 Liter Inhalt). Dieses Gerät wurde für den Einbau in Motorcaravans und Caravans konstruiert. Der Einbau in das Innere von Kraftomnibussen (Fahrzeugklasse M2 und M3) und in Fahrzeuge ist nicht zulässig.
Beim Einbau in Sonderfahrzeuge sowie Fahrzeuge für den Gefahrguttransport müssen die dafür geltenden Vorschriften berücksichtigt werden.
Für einen längeren Betrieb in Höhenlagen von 1500 bis 2750 m ist ein zusätzliches Höhenset (Art.-Nr. 34610-01) erforderlich.
Sicherheitshinweise
Bei Undichtigkeiten an der Heizung, Kraftstoffversorgung bzw. der Abgasführung:
– Gerät ausschalten,
– Fenster und Türe öffnen,
– die gesamte Anlage von einem Fachmann prüfen lassen!
Gewährleistung einer sicheren Betriebsumgebung
– Das Gerät darf nur mit entsprechenden Bedienteilen und Zubehör von Truma betrieben werden.
- Vergiftungsgefahr durch Abgase! Die Abgase der Heizung können in geschlossenen Räumen (wie z. B. Garagen, Werkstätten) zu Vergiftungen führen. Wenn das Freizeitfahrzeug in geschlossenen Räumen geparkt wird:
– Brennstoffzufuhr zur Heizung absperren
– Zeitschaltuhr deaktivieren
– Heizung am Bedienteil ausschalten
- Falls der Kamin in der Nähe bzw. direkt unterhalb eines zu öffnenden Fensters platziert wurde, muss das Gerät mit einer selbsttätigen Abschaltvorrichtung versehen sein, um einen Betrieb bei geöffnetem Fenster zu verhindern.
– Wärmeempfindliche Gegenstände (z. B. Spraydosen) oder brennbare Materialien/Flüssigkeiten dürfen nicht im Einbauraum des Geräts verstaut werden, da es hier unter Umständen zu erhöhten Temperaturen kommen kann.
- Halten Sie den Bereich vor den Warmluftauslässen frei von brennbaren Materialien. Keinesfalls die Warmluftauslässe blockieren.
– Damit es zu keiner Überhitzung des Geräts kommt müssen die Öffnungen für Umluftansaugung, Einbauraum und der Raum um das Gerät frei von Hindernissen sein.
– Der Kamin und der Verbrennungslufteintritt müssen immer frei von Verschmutzungen gehalten werden (Schneematsch, Eis, Laub etc.).
– Gefahr durch heiße Oberflächen und Abgas. Den Bereich um den Wandkamin nicht berühren und keine Gegenstände gegen den Wandkamin oder das Fahrzeug lehnen.
– Das Gerät nicht benutzen, wo sich entzündbare Dämpfe oder Staub bilden können z. B. in der Nähe von einem Kraftstoff-, Kohle-, Holz-, Getreidelager oder Ähnlichem.
– Eine Dieselheizung verbraucht grundsätzlich mehr Strom als eine vergleichbare Gasheizung. Sollte der Wunsch nach gleichlanger Autarkie (Standzeiten ohne externe Stromversorgung) bestehen, empfiehlt Truma die Nachrüstung einer größeren bzw. einer zweiten Batterie zu prüfen.
Pflichten des Betreibers / Fahrzeughalters
- Der Betreiber ist für das in den Boiler des Geräts gefüllte Wasser und dessen Qualität verantwortlich.
– Der Fahrzeughalter ist dafür verantwortlich, dass die Bedienung des Geräts ordnungsgemäß erfolgen kann.
- Der beiliegende gelbe Aufkleber mit den Warnhinweisen muss durch den Einbauer bzw. Fahrzeughalter an einer für jeden Benutzer gut sichtbaren Stelle im Fahrzeug (z. B. an der Kleiderschranktür) angebracht werden. Fehlende Aufkleber können bei Truma angefordert werden.
– Die Anlage muss den Bestimmungen des jeweiligen Verwendungslandes entsprechen. Nationale Vorschriften und Regelungen müssen befolgt werden.
– Das Abgassystem muss in regelmäßigen Abständen, jedoch spätestens alle 2 Jahre von einem Fachmann überprüft werden.
– Wenn das Gerät nicht betrieben wird, Wasserinhalt bei Frostgefahr unbedingt entleeren. Kein Garantieanspruch für Frostschäden.
Sicherer Betrieb
– Den Tank bei Heizbetrieb nicht bis zur Reservemarke der Tankanzeige leerfahren.
Im Falle eines leergefahrenen Fahrzeugtanks befindet sich die Öffnung der Entnahmeleitung für den Kraftstoff etwa auf Höhe der Kraftstoffoberfläche. In diesem Zustand, besonders wenn während der Fahrt der Kraftstoff im Fahrzeugtank schwappt, werden größere Luftmengen angesaugt. Dies führt zu einer unregelmäßigen Kraftstoffversorgung des Geräts. Der Brenner des Geräts kann in diesem Zustand keine saubere Verbrennung aufrechterhalten (Qualm- und Geruchsbildung).
- Stellen Sie sicher, dass das Innere des Fahrzeugs ausreichend belüftet ist. Bei Inbetriebnahme des Geräts kann kurzzeitig eine leichte Rauch- und Geruchsentwicklung aufgrund von Staub oder Schmutz auftreten. Insbesondere, wenn es längere Zeit nicht benutzt wurde.
– Das Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen.
– Das Abgasdoppelrohr (Abgasschalldämpfer und Absaugrohr) muss regelmäßig, insbeson dere nach längeren Fahrten, auf Unversehrtheit und festen Anschluss überprüft werden, ebenso die Befestigung des Geräts und des Kamins.
Betrieb während der Fahrt
– Das Gerät darf beim Tanken, in Parkhäusern, Garagen oder auf Fähren nicht benutzt werden.
– Um Schäden am Gerät durch Spritzwasser beim Reinigen des Fahrzeugs zu vermeiden, nicht direkt in den Wandkamin sprühen.
Verhalten bei Störungen
- Wenn ungewöhnliche Geräusche oder Gerüche auftreten die Combi ausschalten.
– Gefahr von Brand / Explosion beim Versuch, eine hochwassergeschädigte Combi oder wenn das Fahrzeug in einen Unfall verwickelt war, zu verwenden. Eine beschädigte Combi muss von einem Fachmann repariert oder getauscht werden.
– Reparaturen des Geräts dürfen nur vom Fachmann durchgeführt werden.
- Störungen sofort durch einen Fachmann beseitigen lassen.
– Störungen nur selbst beheben, wenn die Behebung in der Fehlersuchanleitung dieser Gebrauchsanweisung beschrieben ist.
– Nach einer Verpuffung (Fehlzündung) Gerät und die Abgasführung von einem Fachmann überprüfen lassen.
Wartung / Reparatur / Reinigung
– Reparatur und Reinigung des Geräts darf nur von einem Fachmann durchgeführt werden.
– Zum Erlöschen von Gewährleistungs- und Garantieansprüchen sowie zum Ausschluss von Haftungsansprüchen führen insbesondere:
- Veränderungen am Gerät (einschließlich Zubehörteilen),
- Veränderungen an der Abgasführung und am Kamin,
- Verwendung von anderen als Truma Originalteilen als Ersatz- und Zubehörteile,
– das Nichteinhalten der Einbau- und Gebrauchsanweisung.
Außerdem erlischt die Betriebserlaubnis des Geräts und dadurch in manchen Ländern auch die Betriebserlaubnis des Fahrzeugs.
– Eine neue oder längere Zeit nicht benutzte Combi sowie alle Warm-/Kaltwasserschläuche vor Gebrauch mit Trinkwasser gut durchspülen.
Funktionsbeschreibung
Die Dieselheizung Combi D 4 ist eine Warmluftheizung mit integriertem Warmwasserboiler (10 Liter Inhalt). Der Brenner arbeitet gebläseunterstützt, dadurch ist eine einwandfreie Funktion auch während der Fahrt sichergestellt.
Mit der Heizung kann im Heiz- und Warmwasserbetrieb der Raum beheizt und gleichzeitig Wasser erwärmt werden. Wird nur Warm wasser benötigt, ist dies im Warmwasserbetrieb möglich.
- Im Warmwasserbetrieb erfolgt die Aufheizung des Wasserinhaltes in der kleinsten Brennerstufe. Ist die Wassertemperatur erreicht, schaltet der Brenner ab.
– Im Heiz- und Warmwasserbetrieb wählt das Gerät automatisch die benötigte Leistungsstufe entsprechend der Temperaturdifferenz zwischen der am Bedienteil eingestellten und gegenwärtigen Raumtemperatur. Bei gefülltem Boiler wird das Wasser automatisch mitgeheizt. Die Wassertemperatur ist von der gewählten Betriebsart und der Heizleistungsabgabe abhängig.
Bei Temperaturen von ca. 3 °C am automatischen Sicherheits-/Ablass ventil FrostControl öffnet dieses und entleert den Boiler.
Kraftstoffversorgung
Kraftstoffqualität
Das Heizgerät benötigt für den Betrieb Dieselkraftstoff nach DIN EN 590. Ein Betrieb mit Biodiesel (PME, RME oder AME) ist nicht zulässig.
Kraftstoff bei tiefen Temperaturen
Eine Anpassung an die üblichen Wintertemperaturen wird von den Raffinerien bzw. Tankstellen automatisch vorgenommen (Winterdiesel).
Schwierigkeiten können bei Temperaturen unter 0 °C entstehen, wenn das Fahrzeug noch mit Sommerdiesel betankt ist.
Steht bei tiefen Temperaturen kein spezieller Dieselkraftstoff z. B. Winterdiesel zur Verfügung, dann ist Petroleum oder Benzin nach den Vorschriften des Fahrzeugherstellers beizumischen.
Temperatur
0 °C bis -20 °C Winterdiesel
-20 °C bis -30 °C Polar-/Arktikdiesel
Beimischungen von Altöl sind nicht zulässig!
Um zu gewährleisten, dass alle Kraftstoffleitungen des Heizgerätes nach dem Tanken von Winterdiesel bzw. anderen zulässigen Mischungen befüllt sind, muss das Heizgerät mindestens 15 Minuten betrieben werden.
Gebrauchsanweisung
Vor Inbetriebnahme Sicherheitshinweise und Gebrauchsanweisung sorgfältig durchlesen und befolgen!
Mit einem mobilen Endgerät und der Truma App können Gebrauchsanweisungen im offline Modus angesehen werden. Die Gebrauchsanweisungen werden einmalig bei bestehender Funkverbindung heruntergeladen und auf dem mobilem Endgerät gespeichert.
Vor dem ersten Gebrauch unbedingt die gesamte Wasserversorgung mit klarem Wasser gut durchspülen.
Die mit Wasser in Berührung kommenden Materialien des Gerätes sind trinkwasserecht (siehe Herstellererklärung, www.truma.com – Herstellererklärung).
Bedienteile
Die Bedienteile sind in einer separaten Gebrauchsanweisung beschrieben.
Raumtemperaturfühler
Zur Messung der Raumtemperatur befindet sich im Fahrzeug ein externer Raumtemperaturfühler (2). Die Lage des Fühlers wird vom Fahrzeughersteller, je nach Fahrzeugtyp, individuell abgestimmt. Näheres entnehmen Sie bitte der Bedienungsanleitung Ihres Fahrzeuges.
Bild 2
Die Temperatureinstellung am Bedienteil ist vom persönlichen Wärmebedürfnis und der Bauart des Fahrzeugs abhängig und muss individuell ermittelt werden.

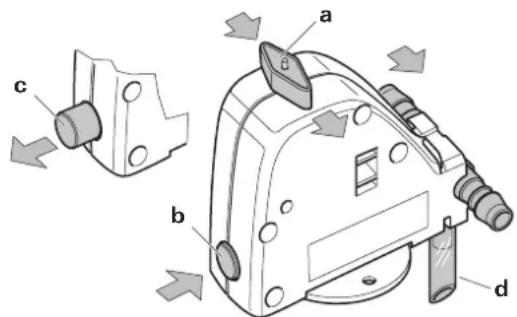

FrostControl
(Sicherheits-/Ablassventil)
FrostControl ist ein stromloses Sicherheits-/Ablassventil. Es entleert bei Frostgefahr automatisch den Inhalt des Boilers über einen Entleerungsstutzen. Bei Überdruck im System erfolgt automatisch ein stoßweiser Druckausgleich über das Sicherheitsventil.
a = Drehschalter Stellung „Betrieb“
b = Druckknopf Stellung „geschlossen“
c = Druckknopf Stellung „entleeren“
d = Entleerungsstutzen
(nach außen durch den Fahrzeugboden geführt)
Öffnen des Sicherheits-/Ablassventils
Den Drehschalter um 180° bis zum Einrasten drehen, dabei springt der Druckknopf heraus (Stellung c). Das Wasser des Boilers läuft über den Entleerungsstutzen (d) ab.
Der Entleerungsstutzen (d) des FrostControl muss stets frei von Ver schmutzungen (Schneematsch, Eis, Laub etc.) gehalten werden, um ein sicheres Ablaufen des Wassers zu gewährleisten! Kein Garantieanspruch für Frostschäden!
Schließen des Sicherheits-/Ablassventils
Kontrollieren, ob der Drehschalter auf „Betrieb“ (Stellung a) d. h. parallel zum Wasseranschluss steht und eingerastet ist.
Das Sicherheits-/Ablassventil durch Betätigen des Druckknopfes schließen. Der Druckknopf muss in Stellung (b) „geschlossen“ einrasten.
Erst bei Temperaturen über ca. 7 °C am Sicherheits-/Ablassventil kann dieses mit dem Druckknopf (Stellung b) manuell geschlossen und der Boiler befüllt werden.

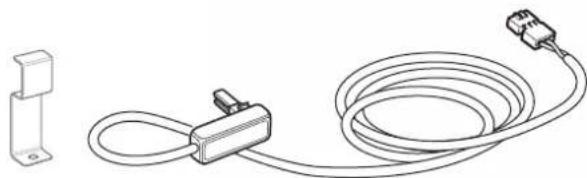

Als Zubehör liefert Truma ein Heizelement (Art.-Nr. 70070-01), welches in das FrostControl eingesteckt und mit einem Sicherungsblech fixiert wird. Dieses Heizelement erwärmt bei eingeschalteter Combi D das FrostControl auf ca. 10 °C. Der Boiler kann dadurch, unabhängig von der Temperatur im Einbauraum, nach kürzerer Zeit befüllt werden.
Automatisches Öffnen des Sicherheits-/Ablassventils
Bei Temperaturen unter ca. 3 °C am Sicherheits-/Ablassventil öffnet dieses automatisch, der Druckknopf springt heraus (Stellung c). Das Wasser des Boilers läuft über den Entleerungsstutzen (d) ab.
Füllen des Boilers
Prüfen, ob das Sicherheits-/Ablassventil geschlossen ist (siehe „Schließen des Sicherheits-/Ablassventils“).
Bei Temperaturen unter ca. 7 °C am FrostControl erst
die Heizung einschalten, um den Einbauraum und das
FrostControl zu erwärmen. Nach einigen Minuten, wenn die Temperatur am FrostControl über ca. 7 °C liegt, lässt sich das Sicherheits-/Ablassventil schließen.
– Strom für die Wasserpumpe einschalten (Haupt- oder Pumpenschalter).
– Warmwasserhähne in Küche und Bad öffnen (Vorwahlmischer oder Einhebelarmaturen auf „warm“ stellen). Die Armaturen so lange geöffnet lassen, bis der Boiler durch Verdrängen der Luft gefüllt ist und das Wasser unterbrechungsfrei fließt.
Wird nur die Kaltwasseranlage ohne Boiler betrieben,
füllt sich auch hier der Boiler mit Wasser. Um Frostschä-
den zu vermeiden, muss der Boiler über das Sicherheits-/Ablassventil entleert werden, auch wenn er nicht betrieben wurde.
Bei Frost kann das Füllen durch eingefrorenes Restwasser verhindert sein. Durch eine kurze Inbetriebnahme (max. 2 Minuten) kann der Boiler aufgetaut werden. Eingefrorene Leitungen können durch Aufheizen des Innenraums aufgetaut werden.
Bei Anschluss an eine zentrale Wasserversorgung (Land-bzw. City-Anschluss) muss ein Druckminderer eingesetzt
werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können.
Wird der Motorcaravan / Caravan während der Frostpe-
riode nicht benutzt, muss der Boiler auf alle Fälle ent-
leert werden!
– Strom für die Wasserpumpe abschalten (Haupt- oder Pumpenschalter).
– Warmwasserhähne in Küche und Bad öffnen.
Zur Kontrolle des ablaufenden Wassers ein entsprechen-
des Gefäß (10 Liter) unter den Entleerungsstutzen (d) des Sicherheits-/Ablassventils stellen.
– Sicherheits-/Ablassventil öffnen
(siehe jeweils „Öffnen des Sicherheits-/Ablassventils“).
Der Boiler wird jetzt über das Sicherheits-/Ablassventil direkt nach außen entleert. Prüfen, ob der Wasserinhalt des Boilers (10 Liter) vollständig über das Sicherheits-/Ablassventil in das Gefäß entleert wurde.
Kein Garantieanspruch für Frostschäden!
Erstinbetriebnahme
(oder leergefahrener Tank)
Befüllen der Kraftstoffleitungen
Zum Befüllen der Kraftstoffleitungen ist in der Regel ein mehrmaliges Starten der Heizung erforderlich, wenn kein automatisches Befüllgerät verwendet wird.
Prüfen, ob der Kamin frei ist. Etwaige Verdämmungen unbedingt entfernen.
Das Gerät am Bedienteil einschalten. Pro Einschaltvorgang führt das Gerät automatisch 2 Startversuche (Erst- und Wiederholstart) mit einer Laufzeit von jeweils 2 Minuten aus. Wird nach dem Wiederholstart keine Flamme erkannt, geht das Gerät auf Störung und muss am Bedienteil aus- und wieder eingeschaltet werden.
Nach insgesamt 15 erfolglosen Startversuchen (Erst- und Wiederholstart) ohne Flammbildung wird eine Sperre ge-
setzt. Für eine Aufhebung der Sperre wenden Sie sich bitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner (siehe www.truma.com).
Nach dem Befüllen der Kraftstoffleitungen die Dichtigkeit der Kraftstoffleitungen und Anschlussstellen prüfen.
Inbetriebnahme
Das Heizen des Innenraums ist, je nach Betriebsstellung, mit als auch ohne Wasserinhalt möglich.
– Prüfen, ob der Kamin frei ist. Etwaige Verdämmungen unbedingt entfernen.
– Gegebenenfalls Boiler mit Wasser füllen (siehe „Füllen des Boilers“).
– Gerät am Bedienteil einschalten.
Ausschalten
– Heizung am Bedienteil ausschalten.
– Der Ausschaltvorgang kann sich wegen interner Nachläufe der Heizung um einige Minuten verzögern.
Wasserinhalt bei Frostgefahr unbedingt entleeren!
Wartung
Für Wartungs- und Reparaturarbeiten dürfen nur Truma Originalteile verwendet werden.
- Das Gerät auch außerhalb der Saison einmal im Monat für ca. 10 Minuten einschalten.
- Das Sicherheits-/Ablassventil (FrostControl) muss regelmäßig (mind. 2 mal jährlich) betrieben werden, um Kalkabla- gerungen zu entfernen und um sicher zu sein, dass es nicht blockiert ist.
Für die Reinigung, Entkeimung und Pflege des Boilers empfehlen wir geeignete, handelsübliche Produkte. Chlorhaltige Produkte sind ungeeignet.
Die chemische Methode zur Bekämpfung von Mikroorganismen im Gerät kann zusätzlich unterstützt werden, indem das Wasser im Boiler regelmäßig auf 70 °C erhitzt wird.
- Die Wassertemperatur auf 60 °C stellen. - Das Gerät einschalten.
Hat das Wasser im Boiler eine Temperatur von 60 °C erreicht, so schaltet der Brenner ab. Das Gerät muss für lestens 30 Minuten eingeschaltet bleiben und es darf kein mwasser entnommen werden. Die Restwärme im Wärbuscher heizt das Wasser auf bis zu 70 °C.
Sicherungen
Die Sicherungen befinden sich auf der Elektronik unter der Anschlussabdeckung. Defekte Sicherungen nur gegen baugleiche Sicherungen austauschen.
Gerätesicherung: 10 A – träge – 5 x 20 mm (T 10 A) Brennersicherung: 20 A – träge – 6,3 x 32 mm
ermittelt nach Truma Prüfbedingungen
Kraftstoff
Diesel nach EN 590
Wasserinhalt
10 Liter
Aufheizzeit von ca. 15 °C bis ca. 60 °C
Boiler ca. 20 Min. (gemessen nach EN 15033)
Heizung + Boiler ca. 80 Min.
Pumpendruck
max. 2,8 bar
Systemdruck
max. 4,5 bar
Nennwärmeleistung (automatische Leistungsstufen) 2000 W / 4000 W
Kraftstoffverbrauch
220 – 452 ml/h (110 ml/h bei mittlerer Heizleistungsabgabe von 1000 W)
Luftfördermenge (frei ausblasend ohne Warmluftrohr) max. 287 m³/h
Stromaufnahme bei 12 V
Heizung + Boiler 1,8 – 4 A (im Regelbetrieb zwischen „Aus“ und „kleinster Leistungsstufe“ weniger als 1,8 A) Boiler aufheizen ohne Heizbetrieb max. 1,8 A Ruhestrom ca. 0,001 A Heizelement – FrostControl (optional): maximal 0,4 A
Gewicht (ohne Wasserinhalt)
Heizgerät: 15,8 kg
Heizgerät mit Peripherie: 17,2 kg
Technische Änderungen vorbehalten!
Abmessungen
Störungen – Heizgerät
Mögliche Störungsursachen sowie eine Fehlersuchanleitung sind in der Gebrauchsanweisung des jeweils installierten Bedienteils beschrieben.
Störungen - Wasserversorgung
Mögliche Störungsursachen sowie eine Fehlersuchanleitung – siehe „Fehlersuchanleitung (Wasserversorgung)“.
Fehlersuchanleitung (Wasserversorgung)
| Fehler Ursache / Behebung | |
| Extrem lange Aufheizzeit Verkalkung des Wasserbehälters. / Wasseranlage entkalken (siehe Wartung). | |
| Wasser läuft ab – Boiler lässt sich nicht befüllen. | Sicherheits-/Ablassventil ist offen. / Sicherheits-/Ablassventil schließen. |
| Boiler läßt sich nicht entleeren, obwohl das Sicherheits-/Ablassventil geöffnet ist. | Entleerungsstutzen- des Sicherheits-/Ablassventils ist verschlossen. / Öffnung auf Verschmutzung (Schneematsch, Eis, Laub etc.) prüfen und gegebenenfalls entfernen. |
| Aus dem Entleerungsstutzen des Sicherheits-/Ablassventils tropft/fließt Wasser. | Wasserdruck zu hoch. / Pumpendruck prüfen (max. 2,8 bar). Bei Anschluss an eine zentrale Wasserversorgung (Land- bzw. City-Anschluss) muss ein Druckminderereingesetzt werden, der verhindert, dass höhere Drücke als 2,8 bar im Boiler auftreten können. |
| Nach dem Ausschalten der Heizung öffnet sich das FrostControl. | Bei Temperaturen unter ca. 3 °C öffnet das FrostControl automatisch / Heizung einschalten / ohne Heizbetrieb lässt sich das FrostControl erst bei Temperaturen ab ca. 7 °C wieder schließen / Heizelement für FrostControl verwenden. |
| Das FrostControl lässt sich nicht mehr schließen. | Temperatur am FrostControl unter ca. 7 °C / Heizung einschalten / ohne Heizbetrieb lässt sich das FrostControl erst bei Temperaturen ab ca. 7 °C wieder schließen.Drehschalter steht nicht auf „Betrieb“. / Drehschalter des FrostControl auf „Betrieb“ drehen, anschließend Druckknopf drücken bis dieser einrastet. |
Fehlersuchanleitung (Brennstoffversorgung)
| Fehler Ursache / Behebung | |
| Starke Rauchentwicklung am Kamin über mehr als 1 Minu-te nach Gerätestart. | Fehler in der Brennstoffversorgung. Unsachgemäße Installation. Verbrennungsluftzufuhr eingeschränkt. Brandgefahr! Das Gerät nicht mehr betreiben. Kundendienst aufsuchen. |
Sollten diese Maßnahmen nicht zur Störungsbehebung führen, wenden Sie sich bitte an den Truma Service.
Entsorgung
Das Gerät ist gemäß den administrativen Bestimmungen des jeweiligen Verwendungslandes zu entsorgen. Nationale Vorschriften und Gesetze (in Deutschland ist dies z. B. die Altfahrzeug-Verordnung) müssen befolgt werden.
In anderen Ländern sind die jeweils gültigen Vorschriften zu beachten.
Zubehör
Truma CP plus
Digitales Bedienteil Truma CP plus mit Klimaautomatik für die iNet fähigen Truma Heizungen Combi und Truma Klimasysteme Aventa eco, Aventa comfort (ab Seriennummer 24084022 – 04/2013), Saphir comfort RC und Saphir compact (ab Seriennummer 23091001 – 04/2012)
- Funktion Klimaautomatik steuert automatisch Heizung und Klimasystem bis zur gewünschten Temperatur im Fahrzeug
– Erweiterbar mit der Truma iNet Box damit können alle TIN-Bus fähigen Truma Geräte auch über die Truma App gesteuert werden
Truma iNet Box
Die Truma iNet Box zur einfachen Vernetzung der Truma Geräte und Steuerung mit Smartphone oder Tablet per App.
– Einfacher Einbau und Inbetriebnahme per Truma App
– Erweiterbar durch Updatefunktion und damit zukunftssicher
Analoges Bedienteil für Combi D 4
Bild 8
Heizelement für FrostControl
Heizelement mit Anschlusskabel 1,5 m und Sicherungsblech.
Weiteres Zubehör (ohne Abbildung) für Bedienteile
– Kabel in verschiedenen Längen erhältlich.
Hersteller-Garantieerklärung (Europäische Union)
1. Umfang der Herstellergarantie
Truma gewährt als Hersteller des Gerätes dem Verbraucher eine Garantie, die etwaige Material- und/oder Fertigungsfehler des Gerätes abdeckt.
Diese Garantie gilt in den Mitgliedsstaaten der europäischen Union sowie in den Ländern Island, Norwegen, Schweiz und Türkei. Verbraucher ist die natürliche Person, die als erstes das Gerät vom Hersteller, OEM oder Fachhändler erworben hat und es nicht im Rahmen einer gewerblichen oder selbständigen beruflichen Tätigkeit weiterveräußert oder bei Dritten installiert.
Die Herstellergarantie gilt für die oben genannten Mängel, die innerhalb der ersten 24 Monate seit Abschluss des Kaufvertrages zwischen dem Verkäufer und dem Verbraucher eintreten. Der Hersteller oder ein autorisierter Servicepartner wird solche Mängel durch Nacherfüllung, das heißt nach seiner Wahl durch Nachbesserung oder Ersatzlieferung, beseitigen. Defekte Teile gehen in das Eigentum des Herstellers bzw. des autorisierten Servicepartners über. Sofern das Gerät zum Zeitpunkt der Mangelanzeige nicht mehr hergestellt wird, kann der Hersteller im Fall einer Ersatzlieferung auch ein ähnliches Produkt liefern.
Leistet der Hersteller Garantie, beginnt die Garantiefrist hinsichtlich der reparierten oder ausgetauschten Teile nicht von neuem, sondern die alte Frist läuft für das Gerät weiter. Zur Durchführung von Garantiarbeiten sind nur der Hersteller selbst oder ein autorisierter Servicepartner berechtigt. Die im Garantiefall anfallenden Kosten werden direkt zwischen dem autorisierten Servicepartner und dem Hersteller abgerechnet. Zusätzliche Kosten aufgrund erschwerter Aus- und Einbaubedingungen des Gerätes (z. B. Demontage von Möbel- oder Karosserieteilen) sowie Anfahrtskosten des autorisierten Servicepartners oder Herstellers können nicht als Garantieleistung anerkannt werden.
Weitergehende Ansprüche, insbesondere Schadensersatzansprüche des Verbrauchers oder Dritter, sind ausgeschlossen. Die Vorschriften des Produkthaftungsgesetzes bleiben unberührt.
Die geltenden gesetzlichen Sachmängelansprüche des Verbrauchers gegenüber dem Verkäufer im jeweiligen Erwerbsland bleiben durch die freiwillige Garantie des Herstellers unberührt. In einzelnen Ländern kann es Garantien geben, die durch die jeweiligen Fachhändler (Vertragshändler, Truma Partner) aus gesprochen werden. Diese kann der Verbraucher direkt über seinen Fachhändler, bei dem er das Gerät gekauft hat, abwickeln. Es gelten die Garantiebedingungen des Landes, in dem der Ersterwerb des Gerätes durch den Verbraucher erfolgt ist.
2. Ausschluss der Garantie
Der Garantieanspruch besteht nicht:
- infolge unsachgemäßer Verwendung entgegen dem bestimmungsmäßigen Verwendungszweck
– infolge unsachgemäßer Installation, Montage oder Inbetriebnahme entgegen der Gebrauchs- und Einbauanweisung
– infolge unsachgemäßem Betrieb oder Bedienung entgegen der Gebrauchs- und Einbauanweisung, insbesondere bei Missachtung von Wartungs-, Pflege- und Warnhinweisen - wenn Reparaturen, Installationen oder Eingriffe von nicht autorisierten Partnern durchgeführt werden
- für Verbrauchsmaterialien, Verschleißteile und bei natürlicher Abnutzung
- wenn das Gerät mit Ersatz-, Ergänzungs- oder Zubehörteilen versehen wird, die keine Originalteile des Herstellers sind und dadurch ein Mangel verursacht wird
– infolge von Schäden durch Fremdstoffe (z. B. Öle, Weichmacher im Gas), chemische oder elektrochemische Einflüsse im Wasser oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist (z. B. chemische Produkte, ungeeignete Reinigungsmittel) - infolge von Schäden durch anormale Umwelt- oder sachfremde Betriebsbedingungen
- infolge von Schäden durch höhere Gewalt oder Naturkatastrophen, sowie durch andere Einflüsse die nicht von Truma zu verantworten sind - infolge von Schäden, die auf unsachgemäßen Transport zurückzuführen sind
3. Geltendmachung der Garantie
Die Garantie ist bei einem autorisierten Servicepartner oder beim Truma Servicezentrum geltend zu machen. Alle Adressen und Telefonnummern finden Sie unter www.truma.com im Bereich „Service“.
Um einen reibungslosen Ablauf zu gewährleisten, bitten wir bei Kontaktaufnahme die folgenden Informationen bereit zu halten:
– detaillierte Mangelbeschreibung
– Seriennummer des Gerätes
- Kaufdatum
Der autorisierte Servicepartner oder das Truma Servicezentrum legen jeweils die weitere Vorgehensweise fest. Um eventuelle Transportschäden zu vermeiden, darf das betroffene Gerät nur nach vorheriger Rücksprache mit dem autorisierten Servicepartner oder dem Truma Servicezentrum versendet werden.
Wenn der Garantiefall vom Hersteller anerkannt wird, übernimmt der Hersteller die Transportkosten. Liegt kein Garantiefall vor, wird der Verbraucher entsprechend informiert und die Reparatur- und Transportkosten gehen zu seinen Lasten. Von Einsendungen ohne vorherige Rücksprache bitten wir abzusehen.
DE Bei Störungen wenden Sie sich bitte an das Truma Servicezentrum oder an einen unserer autorisierten Servicepartner (siehe www.truma.com).
Für eine rasche Bearbeitung halten Sie bitte Gerätetyp und Seriennummer (siehe Typenschild) bereit.
Combi D 4
