BEDIENUNGSANLEITUNG 2752 ARIETE

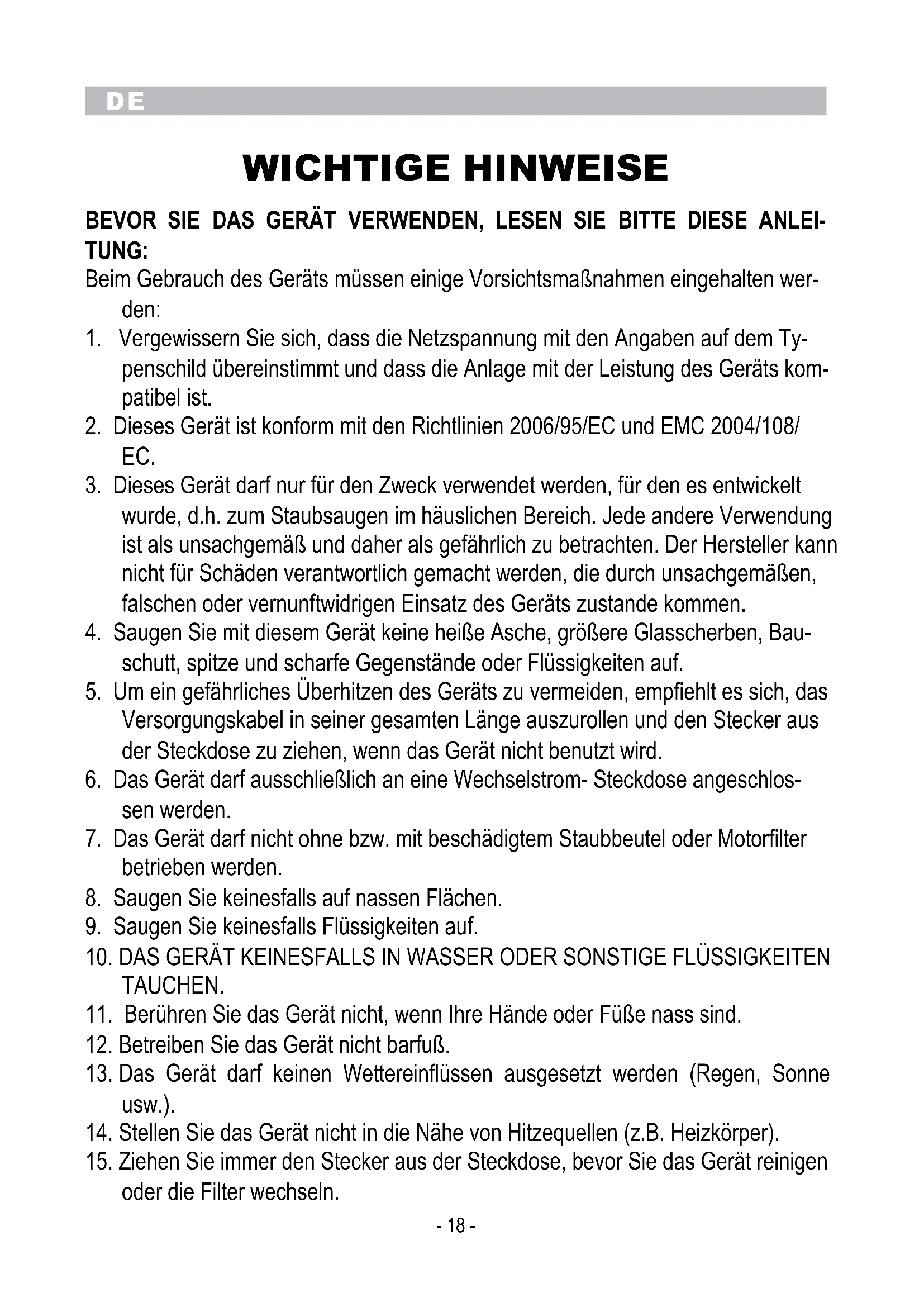

WICHTIgE HINWEISE BEVOR SIE DAS GERÄT VERWENDEN, LESEN SIE BITTE DIESE ANLEI- TUNG: Beim Gebrauch des Geräts müssen einige Vorsichtsmaßnahmen eingehalten wer- den:

1. Vergewissern Sie sich, dass die Netzspannung mit den Angaben auf dem Ty-

penschild übereinstimmt und dass die Anlage mit der Leistung des Geräts kom- patibel ist.

2. Dieses Gerät ist konform mit den Richtlinien 2006/95/EC und EMC 2004/108/

3. Dieses Gerät darf nur für den Zweck verwendet werden, für den es entwickelt

wurde, d.h. zum Staubsaugen im häuslichen Bereich. Jede andere Verwendung ist als unsachgemäß und daher als gefährlich zu betrachten. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch unsachgemäßen, falschen oder vernunftwidrigen Einsatz des Geräts zustande kommen.

4. Saugen Sie mit diesem Gerät keine heiße Asche, größere Glasscherben, Bau-

schutt, spitze und scharfe Gegenstände oder Flüssigkeiten auf.

5. Um ein gefährliches Überhitzen des Geräts zu vermeiden, empehlt es sich, das

Versorgungskabel in seiner gesamten Länge auszurollen und den Stecker aus der Steckdose zu ziehen, wenn das Gerät nicht benutzt wird.

6. Das Gerät darf ausschließlich an eine Wechselstrom- Steckdose angeschlos-

7. Das Gerät darf nicht ohne bzw. mit beschädigtem Staubbeutel oder Motorlter

8. Saugen Sie keinesfalls auf nassen Flächen.

9. Saugen Sie keinesfalls Flüssigkeiten auf.

11. Berühren Sie das Gerät nicht, wenn Ihre Hände oder Füße nass sind.

12. Betreiben Sie das Gerät nicht barfuß.

13. Das Gerät darf keinen Wettereinüssen ausgesetzt werden (Regen, Sonne

14. Stellen Sie das Gerät nicht in die Nähe von Hitzequellen (z.B. Heizkörper).

15. Ziehen Sie immer den Stecker aus der Steckdose, bevor Sie das Gerät reinigen

oder die Filter wechseln.- 19 -

16. Dieses Gerät darf von Kindern ab 8 Jahren benutzt werden. Personen mit ein-

geschränkten körperlichen, sensoriellen oder geistigen Fähigkeiten bzw. ohne Erfahrung und Kenntnis des Geräts dürfen es nur unter Aufsicht einer für ihre Sicherheit verantwortlichen Person verwenden oder sie müssen in den sicheren Gebrauch des Geräts eingewiesen und über die Risiken informiert werden, die damit verbunden sind. Reinigung und Instandhaltung dürfen nicht von Kindern unter 8 Jahren ausgeführt werden, und auch dann nur unter Aufsicht eines Er- wachsenen.

17. Das Gerät und sein Kabel aus der Reichweite von Kindern unter 8 Jahren fern-

18. Den Stecker keinesfalls am Kabel aus der Steckdose ziehen.

19. Sicher stellen, dass das Stromkabel nicht mit heißen Flächen oder scharfen Kan-

ten in Berührung kommt.

20. Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt ist.

21. Falls das Stromkabel beschädigt ist, muss es vom Hersteller bzw. dessen Kun-

dendienst oder durch eine vergleichbar qualizierte Person ausgetauscht wer- den, um jedes Risiko zu vermeiden.

22. Beim Einschalten des Geräts muss der Leistungsregler immer auf Minimum ste-

23. Ziehen Sie nach jedem Gebrauch den Stecker aus der Steckdose.

24. Wenn das Gerät als Abfall entsorgt werden soll, muss es durch Abschneiden

des Versorgungskabels betriebsunfähig gemacht werden. Außerdem sollten die Teile des Geräts unschädlich gemacht werden, die eine Gefahr darstellen könn- ten, speziell wenn Kinder damit spielen.

25. Die Verpackungselemente dürfen nicht in Reichweite von Kindern gelassen wer-

den, da sie eine mögliche Gefahrenquelle darstellen.

Zur korrekten Entsorgung des Produkts gemäß Europa-Richtlinie 2012/19/ EU bitte das beiliegende Informationsblatt lesen. BEWAHREN SIE DIESE ANLEITUNg AUF- 20 -

BESCHREIBUNg DES gERÄTS (ABB.1) A Hebel Staubbeutelfach B Anschluss Saugmuffe C Kontrolllampe Staubbeutel voll D Taste Kabelaufroller E Saugleistungsregler F Einschalttaste On/Off G Zubehörfach H Staubbeutelfach I Stoffbeutel L Transportgriff M Papierbeutel N Parkettbürste O Runddüse mit Bürste P Schlitzdüse mit Bürste Q Auslösetaste R Umschalter Fußboden/Teppich S Fußboden-/Teppichbürste T Griff U Kontrolle Saugkraft V Schiebevorrichtung Z Teleskoprohr X Schlauch ZUSAMMENBAU DES STAUBSAUgERS Die Gummimanschette in die Saugöffnung einführen und vorsichtig drücken, bis sie eingerastet ist. Zum Lösen der Manschette müssen die beiden Entriegelungstasten gleichzeitig gedrückt und die Manschette herausgezogen werden (ABB. 2). ACHTUNG: Bevor Zubehörteile angebracht oder entfernt werden, immer sicher stellen, dass der Stecker des Staubsaugers aus der Steckdose gezogen wurde. ZUBEHÖR Teleskoprohr (Z) Das Verlängerungsrohr in den Griff einstecken und dann das gewünschte Zubehörteil anbringen: Schlitzdüse oder kleine Saugdüse. Nachdem das Zubehörteil angebracht wurde, kann nach Drücken der entsprechenden Rasttaste das Teleskoprohr (ABB. 3) auf die gewünschte Länge ausgezogen werden. Die Rasttaste loslassen, wenn die gewünschte Länge erreicht ist. Fußboden-/Teppichbürste (S) Eignet sich für die Reinigung sowohl großer Flächen als auch schwer zu erreichender Ecken. - Zur Reinigung von Teppichen und Fußböden empehlt es sich die Bürste einzufahren. Dazu die Bürste anheben und den Hebel drücken, der mit dem Teppich-Symbol gekennzeich- net ist - Zur besseren Reinigung und Schonung von glatten Böden wie PVC, Parkett oder Fliesen emp- ehlt sich die Verwendung der Bürste. Zum Ausfahren den Hebel drücken, der mit dem Symbol für glatte Böden gekennzeichnet ist. Parkettbürste (N) Eignet sich für die Reinigung empndlicher Flächen. Schlitzdüse mit Bürste (P) Eignet sich für das Saugen in Gewebefalten, Verbindungsstellen, Ecken oder Nischen, die mit der Fußbodenbürste nicht erreichbar sind. Dieses Zubehörteil kann auch direkt am Griff (T) angebracht werden.- 21 -

Runddüse mit Bürste (O) Nützlich zum Entfernen des Staubs von Büchern oder empndlichen Gegenständen wie Bilderrah- men usw. Eignet sich für die Reinigung von Polstermöbeln, Matratzen, Kissen, Gardinen usw. Dieses Zubehörteil kann auch direkt am Griff (T) angebracht werden. VERWENDUNg DES gERÄTS ACHTUNG: Bevor Sie mit dem Saugen beginnen, beseitigen Sie größere oder spitze Gegenstände, um Schäden am Staubsauger zu vermeiden. Vor der Verwendung des Geräts muss zunächst das Kabel in seiner gesamten Länge ausgerollt und der Stecker in die Steckdose gesteckt werden. Zum Einschalten des Geräts ist der Ein-/Ausschalter am Staubsauger zu betätigen (ABB. 4). WICHTIG: In manchen Fällen ist beim Einschalten ein Zischen zu hören: das ist keine Funktionsstö- rung und gibt sich bei der Verwendung von selbst. Einstellen der Saugstärke Die Saugkraft kann mithilfe des Drehknopfs (E) nach Wunsch eingestellt werden. Benutzen Sie für empndliche Werkstoffe eine minimale Saugkraft. Eine mittlere Saugkraft eignet sich für Matratzen, Möbel mit Dekorationsstoffen und Teppiche. Für Fußböden aus Fliesen, Holz oder anderen soliden Werkstoffen ist die maximale Saugkraft einsetzbar. Saugleistungsregler Das Sekundär-Luftventil (U) am Griff dient zur Regelung der Saugleistung (ABB. 5). - Je weiter dieses Ventil geöffnet wird, desto geringer wird die Saugleistung und umgekehrt. - Zum Öffnen des Ventils muss der zugehörige Hebel nach oben, zum Schließen nach unten ge- drückt werden. Die Einstellung dieses Ventils ist von der Art der abzusaugenden Oberäche abhängig: - Minimale Saugleistung bei Gardinen und anderen, empndlichen Materialien. - Mittlere Saugleistung bei Kissen, Matratzen, Teppichen. - Maximale Saugleistung bei Fliesen- und Holzböden oder bei anderen robusten, stark verschmutz- ten Materialien . ACHTUNG: Schalten Sie den Staubsauger sofort aus, wenn die Luftstutzen, die Bürste oder das Teleskoprohr verstopft ist. Bevor der Staubsauger wieder eingeschaltet wird, muss der Gegenstand beseitigt werden, der das Verstopfen bewirkt hat. Nach dem Gebrauch des Staubsaugers Wenn der Staubsauger nicht mehr gebraucht wird, schalten Sie ihn durch Betätigen des Pedalschal- ters (F) ab, ziehen Sie den Stecker aus der Dose und rollen Sie das Kabel auf, indem Sie das Pedal (D) am Gerät gedrückt halten. Das Kabel wird dadurch im Inneren des Gehäuses aufgerollt. ACHTUNG: Begleiten Sie das Kabel während des Aufrollens mit einer Hand, um Verletzungen zu vermeiden, und achten Sie besonders auf in der Nähe bendliche Kinder oder Haustiere. - Vor dem Wegräumen des Geräts die Zubehörteile im entsprechenden Fach (G) an der Rückseite des Geräts verstauen (ABB. 6) und die Fußbodenbürste (S) an der Rückseite in den oberen oder unteren Haken einhängen (ABB.7).- 22 -

PASSENDE STAUBBEUTEL Für diesen Staubsauger können folgende Beutel verwendet werden: MARKE: Swirl, Modell: Y30. MARKE: Elettrocasa, Modell: RW 19 REINIgUNg UND INSTANDHALTUNg ACHTUNG: Bevor Reinigungs- oder Instandhaltungsarbeiten jeglicher Art vorgenommen werden, muss das Gerät ausgeschaltet und der Stecker aus der Steckdose gezogen werden. Austausch/Reinigung des Staubbeutels Wenn die Kontrolllampe rot leuchtet, muss je nach Art des Einsatzes der Papierbeutel (M) gewechselt oder der Stoffbeutel (I) entleert und gesäubert werden. - Das Staubbeutelfach öffnen, indem der zugehörige Hebel nach außen gedrückt wird (ABB. 8). - Den Beutel abziehen, wobei darauf geachtet werden muss, dass er nicht zerrissen wird. Schie- ben Sie dazu den starren Pappteil oder bei Stoffbeuteln den Kunststoffteil den entsprechenden Führungen (Abb. 9) entlang. Werfen Sie den Papierbeutel in den Mülleimer. Der Stoffbeutel muss entleert und gegebenenfalls mit Wasser und neutralem Waschmittel gereinigt werden. ACHTUNG: Falls der Stoffbeutel gewaschen wurde, vergewissern Sie sich, dass er vollständig tro- cken ist, bevor Sie ihn wieder einsetzen. - Den starren Kartonteil des neuen Beutels in die Führungen einschieben und dann den Behälter wieder in seine Aufnahme zurück drücken. - Den Deckel des Staubbeutelfachs schließen. Reinigung/Austausch des Vorlters des Motors Der Vorlter des Motors sollte in regelmäßigen Abständen gereinigt und je nach Häugkeit des Gebrauchs alle 6 bis 9 Monate gewechselt werden. - Den Beutel herausnehmen (ABB. 9). - Den Filter aus dem Fach schieben (ABB. 10). - Den Filter herausnehmen und kräftig schütteln, um ihn zu reinigen. Wenn der Filter stark ver- schmutzt ist, kann er mit lauwarmem Seifenwasser gesäubert werden. Dann gründlich nachspülen und an der Luft trocknen lassen. NICHT künstlich trocknen. Zum Austausch der Filter setzen Sie sich mit einem Kundendienstzentrum in Verbindung. - Das Filterfach wieder in seine Aufnahme einsetzen und installieren. Beim Einsetzen des Filter- fachs muss darauf geachtet werden, dass die raue Seite des Filters zu sehen ist. - Abschließend den Staubbeutel wieder einsetzen und vor dem Gebrauch sicher stellen, dass der Filter richtig angebracht wurde. Reinigung/Austausch des Ausgangslters Der Ausgangslter sollte in regelmäßigen Abständen gereinigt und je nach Häugkeit des Gebrauchs alle 6 bis 9 Monate gewechselt werden. - Den Deckel des Ausgangslters durch Betätigen des zugehörigen Hebels entfernen (ABB. 11). - Den Filter herausnehmen und kräftig schütteln, um ihn zu reinigen. Wenn der Filter stark ver- schmutzt ist, kann er mit lauwarmem Seifenwasser gesäubert werden. Dann an der Luft trocknen- 23 -

lassen. NICHT künstlich trocknen. Zum Austausch der Filter setzen Sie sich mit einem Kundendienstzentrum in Verbindung. - Den Filter wieder in seine Aufnahme einsetzen und installieren. Beim Einsetzen des Filters muss darauf geachtet werden, dass die raue Seite des Filters zu sehen ist. Vor dem Gebrauch sicher stellen, dass der der Filter richtig angebracht wurde. FEHLERSUCHE Thermoschutzschalter Dieser Staubsauger ist mit einem Thermoschalter ausgestattet, der den Motor vor Überhitzung schützt. Wenn der Staubsauger sich plötzlich von selbst abschaltet, gehen Sie wie folgt vor: - Den Staubsauger abschalten und den Stecker aus der Steckdose ziehen. - Die Ursache des Heißlaufens feststellen (verstopfter Saugschlauch, verschmutzter Filter usw.) - Falls notwendig, den Saugschlauch reinigen, den Staubbehälter entleeren und die Filter säubern. - Etwa 30-40 Minuten abwarten, bis der Motor sich wieder abgekühlt hat. - Nach 30-40 Minuten den Stecker wieder in die Steckdose stecken und den Staubsauger einschalten. Nun müsste der Staubsauger funktionieren. - Sollte dies nicht der Fall sein, nochmals 20 Minuten abwarten und einen weiteren Versuch unternehmen. - Sollte der Staubsauger auch jetzt noch nicht funktionieren, setzen Sie sich mit dem Kundendienstzent- rum in Verbindung.- 24 -
