BEDIENUNGSANLEITUNG Millennium ASTRALPOOL

Filtro con capelli intasato. Pulire il filtro dai capelli. Motore che gira nel senso inverso. Controllare la freccia che esiste sul corpo del motore, ne caso girase nel senso inverso, invertire il collegamento dei fili *. Il filtro da poca portata di acqua filtrata. L’aspirafango aspira con poca acqua. Tubi di aspirazione e di mandata intasati. Procedere alla pulizia. pH dell’acqua elevato (acqua torbida). Diminuire il pH con Astral pH Minor. La pressione si eleva rapidamente durante il ciclo di filtrazione. Mancanza di cloro (Acqua verde). Aggiungere Cloro. La pompa aspira aria. Pulire il cestello del prefiltro ed eventualmente le tubazioni di aspirazione. Manometro di pressione che oscilla con una certa violenza. Aspirazione semi-chiusa. Controllare che le valvole di aspirazione siano totalmente aperte.Non bisogna pulire l'insieme del coperchio con nessun genere di dissolvente, dato che potrebbe perdere le sue proprietà (brillantezza, trasparenza,…) Dato che tutte le unioni vengono realizzate con giunte, non è necessario stringere eccessivamente i bulloni, per evitare la rottura dei vari pezzi di plastica. -41-WAS GESCHIEHT MIT DEM WASSER IN IHREM SCHWIMMBAD? Logischerweise ist dies die erste Frage, die wir uns stellen müssen. Früher waren die meisten Schwimmbäder nicht mit Reinigungsanlagen ausgestattet und wurden betrieben, indem einfach sauberes Wasser eingefüllt wurde und nach einigen Tagen, wenn das Wasser ein unangenehmes Aussehen bekam, wurden sie entleert, gereinigt und wieder gefüllt. Dieses Vorgehen hatte zweifellos einige Nachteile: Wasserkosten, ungesunde Bedingungen des Schwimmbades und wenig angenehmes Baden auf Grund der ungenügenden Transparenz des Wassers. Unsere heutige Gesellschaft fordert: Wirtschaftlichkeit, Hygiene und Bequemlichkeit. Aus diesen Gründen müssen wir die Schwimmbäder mit den nötigen Einrichtungen versehen und ihnen die notwendigen Behandlungen zukommen lassen. Wenn im Sommer das Schwimmbad mit Wasser aus dem öffentlichen Versorgungsnetz oder Brunnen gefüllt wird, kann man im allgemeinen beobachten, dass das Wasser sauber ist; bald jedoch werden, wegen der Sonneneinstrahlung und Einwirkungen der Umweltluft folgende grundlegende Erscheinungen auftreten: 1.- Das Wasser wird durch Mikroorganismen aus der Umweltluft verunreinigt, sowie durch solche, die durch die Badegäste eingebracht werden. Da es sich um ein stehendes Gewässer handelt, wird kein Sauerstoff eingebracht, was dazu führt, dass sich die Parasiten im Schwimmbad vermehren und Algen produzieren. Diese Bildung von Leben wird noch durch hohe Temperaturen gefördert, (Sommer in Freibädern, Heizung in Hallen-Bädern), was dazu führt, dass das Wasser eine grün- liche Farbe bekommt. 2.- Luft und Regen bringen in das Wasser Mengen von Staub, Erde und Blättern ein, welche zur Trübung beitragen. Diese beide Faktoren, welche auf das Schwimmbad einwirken, bewirken in wenigen Stunden oder Tagen folgendes Ergebnis: ein absolut unhygienisches Schwimmbad, welches nicht zum Baden einlädt. Diese beiden Probleme werden auf folgende Weise bekämpft: 1.- “CHEMISCHE” BEHANDLUNG (WASSERPFLEGE) Dem Wasser wird eine ausreichende Menge von Entkeimungsmittel (Chlor, Brom, Sauerstoff...) zudosiert, das die Bakterien und Mikroorganismen, sofort zerstören kann. Als Referenzprodukt wird Chlor genommen, da dieses das am häufigsten eingesetzte Desinfektionsmittel ist.

2.- “PHYSISCHE” BEHANDLUNG

Das Schwimmbad wird mit einem Filter ausgerüstet, welcher mit Hilfe einer Pumpe in seinem Inneren alles im Wasser schwebende Partikel zurückhält. DEUTSCH -42-pH-WERT Die pH-Wert-Skala liegt zwischen 0 und 14, wobei Wert 7 “Neutral” bedeutet, Werte zwischen 0 und 7 bedeuten “sauer” und zwischen 7 und 14 “basisch”. Die Werte in einem Schwimmbad schwanken nor- maleweiser zwischen 6,8 und 8,4. Warum ist der pH-Wert wichtig? “DER IDEALE pH-WERT IN EINEM SCHWIMMBAD LIEGT ZWISCHEN 7,2 UND 7,6“. Wir wissen bereits, dass wir zur Zerstörung von Bakterien einen ausreichenden Restchlorgehalt im Wasser beibehalten müssen; aber dieses Chlor wirkt nur dann wirkungsvoll als Bakterizid, wenn das Wasser, in dem es gelöst wird, einen pH-Wert zwischen 7,2 und 7,6 aufweist. Aus diesem Grund ist es unabdingbar, dass zur Zerstörung der Bakterien der pH-Wert zwischen den gennanten Werten gehal- ten wird. Ausserdem gibt es noch andere Faktoren, die einen richtigen pH-Wert zwingend machen. Bei Werten über 7,6 schlägt sich die gelöste Härte (Kalk) sichtbar nieder und trübt das Wasser mit einem milchi- gen Aussehen, verschmutzt schnell den Filter und schlägt sich an den Wänden und Zubehör im Schwimmbad nieder. Wenn der pH-Wert unter 7,2 liegt, wird das Wasser ätzend, und verursacht Reizungen in Augen und Nase und kann sogar Metallteile des Schwimmbads in Mitleidenschaft ziehen. Aus den gennanten Gründen hängt die Qualität des Schwimmbadwassers zu einem Grossteil von einem korrekten pH-Wert ab. DAS CHLOR Gesetzliche Vorschriften Die Vorschriften zum Chlorgehalt im Schwimmbad-Wasser sind von Land zu Land verschieden. Die gültigen spanischen Gesundheitsvorschriften bestimmen, dass der FREIE CHLORGEHALT im Schwimmbadwasser zwischen 0,20 und 0,60 mg pro Liter betragen muss, (oder, was das gleiche ist, das der FREIE CHLORGEHALT 0,2 bis 0,6 ppm – Teile pro Million- betragen muss). Was bedeuted freies oder Restchlor Im Wasser befinden sich, auch nach dem Filtern, eine Reihe von unsichtbaren “Feinden”, die zerstört werden müssen. -43-Zu diesem Zweck braucht man eine gewisse Menge von Chlor. Die überschlüssige Menge, d. h. die Menge, die nach der Zerstörung der Bakterien und der organischen Substanzen, noch vorhanden ist, bleibt frei im Wasser in der Form von unterchloriger Säure. Dieses Chlor, das im Wasser auf seinen “Einsatz” wartet, wird FREIES ODER RESTCHLOR gennant. DAS FILTERN Filtern ist nur ein Teil der Arbeit, welche zur Reinhaltung des Schwimmbades nötig ist und ausserdem untrennbar von der chemischen Behandlung, da eines ohne das andere nicht das gewünschte Ergebnis bringt. Damit wollen wir darauf hinweisen, dass nur mit einem Filter nichts erreicht wird, wenn nicht zusätzlich eine gute chemische Wasserpflege durchgeführt wird. Die Idee ist weitverbreitet, dass, mit der Anschaffung einer Filteranlage, diese alles macht. Dies geht soweit, dass wir sie als „Reinigungsanlage“ bezeichnen, obwohl es sich in Wirklichkeit nur um einen Filter handelt und die Reinigung in einer perfekten Kombination beider Behandlungen besteht, der chemischen und der physischen. ARBEITSWEISE Das Wasser wird vom Boden des Schwimmbades durch den Bodenablauf (1), und an der Oberfläche durch die ubes die Pumpe (4) Skimmer (2), angesaugt und kommt durch getrennte Leitungen mit ihren entsprechenden Ventilen (3) über die Pumpe (4) zum Filter (5). Anschliessend wird das Wasser über Verteiler (6, Einlaufdüsen) wieder ins Schwimmbad gebracht. Die Einlaufdüsen sind an der dem Bodenablauf und den Skimmern gegenüberliegenden Seite angebracht, wodurch eine völlige Erneuerung des Schwimmbadwassers erreicht wird. DEUTSCH

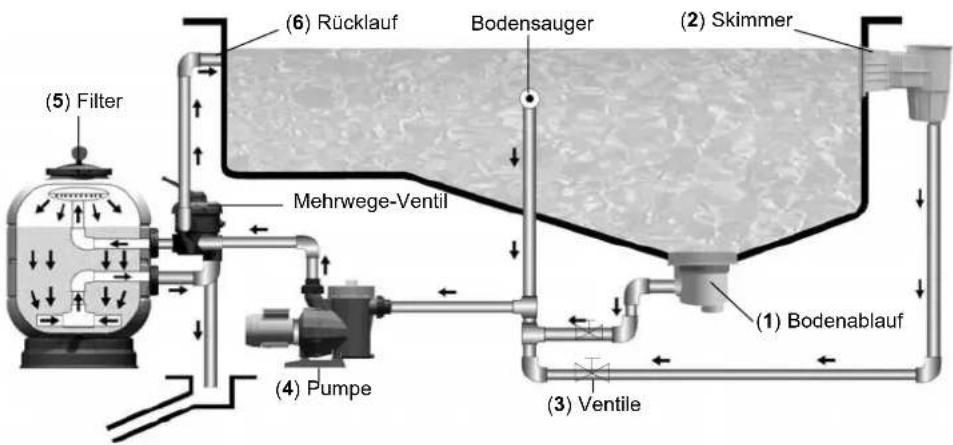

(6) Rücklauf (5) Filter Mehrwege-Ventil (2) Skimmer (1) Bodenablauf Bodensauger (3) Ventile (4) PumpeDer eigentliche Filter ist der Silex-Sand, durch welchen das Wasser von oben nach unten läuft, wobei im Sand die im Wasser schwebenden Teilchen zurückgehalten werden. Erreicht der Wasserdruck im Filter mehr als 1,3 Kg/cm², muss dieser rückgespült werden. Nachdem der Filtriervorgang begonnen worden ist, muss nach einer gewissen Zeit der Filter “gewaschen” werden, da der Sand mit Schmutz gefüllt wird und damit den Wasserdurchfluss verhin- dert. Beim Rückspülen wird die Wasserströmungsrichtung im Filter umgekehrt und damit die gefilterten Teilchen über den Ablauf ausgestossen. Wenn diese wichtigen Hinweise berücksichtigt werden, dürften die nachfolgenden Bedienungsanleitungen keine Schwierigkeiten für ihre Anwendung darstellen. EINBAU Der Filter sollte so nah wie möglich am Schwimmbad eingebaut werden und vorzugsweise ca. 0,50 m. unter dem Wasserspiegel des Schwimmbades. Einen Wasserablauf im Filterraum vorsehen. WICHTIG: Für den Anschluss des Mehrweg-Ventils keine Eisenrohre und Hanf verwenden, sondern unbedingt Plastikzubehör und TEFLON-Band verwenden. Wir verfügen für diese Anschlüsse über Gewindeteile in 1 ½’’ und 2’’, sowie Gummidichtungen. Verlangen Sie diese von Ihrem Lieferanten. Lassen Sie genug Platz um den Filter herum, damit die nötigen Überprüfungen und die Wartung des Filters durchgeführt werden können.

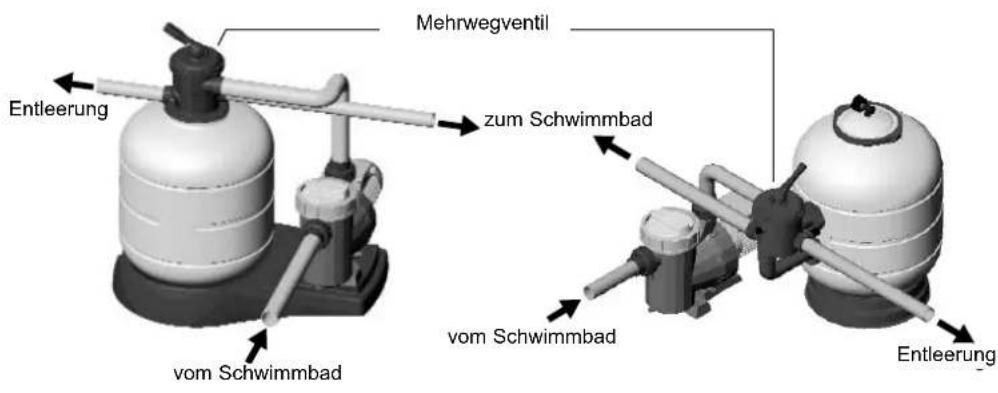

de piscina a desagüe válvula selectora de piscina a piscina a desagüe Mehrwegventil Entleerung Entleerung zum Schwimmbad vom Schwimmbad vom SchwimmbadMONTAGE Um eine richtige Montage des Filters zu erzielen, folgen Sie die folgenden Anweisungen: 1.- Stellen Sie den Filter auf eine horizontale und saubere Oberfläche. 2.- Installieren Sie den Filter an seinen endgültigen Platz. 3.- Wenn der Filter mit Seitenventil ist, installieren Sie es. Achten Sie darauf, dass die Dichtungen zwischen Ventil und Filter richtig gestellt sind. 4.- Verbinden Sie die drei Anschlüsse des Mehrwegventil wie folgt: Verrohrung von Pumpe zum Ventil, vom Ventil zum Wasserablauf und vom Ventil zu den Einlaufdüsen des Schwimmbeckens. Auf dem Ventil sind diese drei Ausgänge entsprechend markiert. 5.- Montieren Sie das Manometer, T-Stück, die Dichtung, das Manometer und den Entlüftungsknopf (siehe Zeichnung). Es ist nicht nötig, Teflonband zu verwenden, da die Dichtigkeit hier durch die Dichtung garantiert wird. Das T-Stück nicht mit einem Werkzeug anziehen, nur mit den Händen reicht aus.

Für beste Filterleistung, muss dieser mit Silex-Sand von einer Körnung von 0,5-0,7 mm gefüllt werden. Die Menge ist auf dem Etikett angegeben. Dabei wie folgt vorgehen: 1.- Den Sand einfüllen, wenn der Filter aufgestellt und die Verbindungsrohre angebracht sind. 2.- Dazu Deckel und Dichtung abnehmen. DEUTSCH

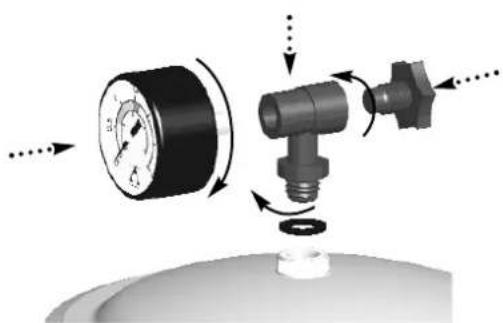

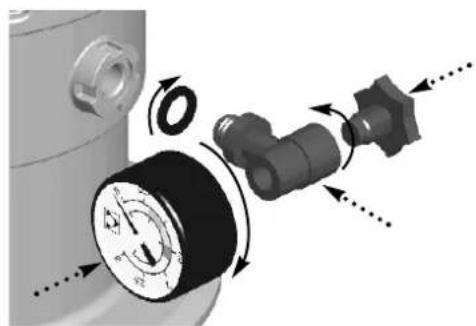

Montage des Manometers (Bei Seiten-Ventil) Montage des Manometeres (Bei Top-Ventil)3.- Den Filter zur Hälfte mit Wasser füllen. 4.- Die nötige Sandmenge in den Filter füllen. 5.- Den Dichtungssitz des Deckels reinigen. 6.- Deckel aufsetzen und festziehen. BETRIEB Das Mehrwegventil hat einen Handhebel mit 6 Stellungen. Mit Hilfe dieses Handhebels können Sie die benötigten Operationen wählen. WICHTIG: Mehrwegventil nur bei ausgeschalteter Pumpe betätigen FILTERN Bei ausgeschalteter Pumpe, Mehrweg-Ventil auf Position “FILTERN” stellen. Pumpe einschalten. Während die Pumpe arbeitet, ist es empfehlenswert, periodisch das Manometer zu beobachten, welches uns den Grad der Sättigung des Filters anzeigt. Wenn der Druck 1,3 Kg/cm² erreicht, muss ein „SPÜLEN“ durchgeführt werden. Die Ventile für den Boden des Schwimmbades und Skimmer werden je nach Menge der schwebenden Teilchen reguliert, die sich an der Wasseroberfläche befinden. Dabei ist zu berücksichtigen, dass, bei völlig offenen Ventil des Bodenablaufs, die Ansaugung über die Skimmer schwach ist. Wenn man eine stärkere Oberflächenabsaugung wünscht, genügt es, die Bodenabsaugung zu mindern.

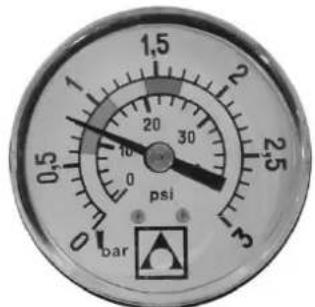

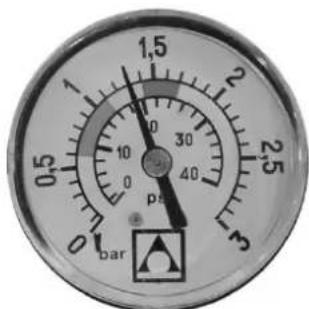

FILTER FILTRATI ON FILTRACION FILTRAZIONE FILTERN 0,8 kg/cm² - 11,4 PSI: Normaldruck bei Beginn des Filtriervorganges. 1,3 kg/cm² - 18,5 PSI: Dieser Druck zeigt an, dass ein “SPÜLEN” notwendig ist.SPÜLEN Jede Sandladung formt tausende von Kanälen, welche alle Schwebeteilchen aufnehmen und im Filtersand zurückhalten, was bewirkt, dass sich die Zahl der für das Wasser freien Kanäle laufend vermindert. Aus diesem Grund erhöht sich der Druck im Filtersand wenn er 1,3 kg/cm² erreicht und nicht mehr Schmutz aufnehmen kann, ist seine Reinigung notwendig, die wie folgt durchgeführt wird: Mehrweg-Ventil auf Position “SPÜLEN” stellen und, bei offenen Ventilen des Bodenablaufs und Rücklaufs, die Pumpe in Betrieb setzen. Pumpe 2 Minuten laufen lassen. Mit diesem Vorgang wird aller Schmutz aus dem Filter in den Wasserablauf abgeführt. ZIRKULIEREN In dieser Position des Mehrweg-Ventils wird das Wasser von der Pumpe direkt ins Schwimmbad geleitet, ohne durch das Innere des Filters zu gehen. ENTLEEREN Im Falle, dass das Schwimmbad nicht direkt in die Kanalisation entleert werden kann, weil kein Wasserablauf im Schwimmbeckenboden vorhanden ist, kann die Entleerung mit Hilfe der Filterpumpe erfolgen. Um diesen Vorgang durchzuführen, wird das Mehrweg- Ventil auf Position „ENTLEEREN“ gestellt. Bei offenem Ventil des Bodenablaufs wird der Motor eingeschaltet. Damit die Pumpe ansaugt, muss darauf geachtet werden, dass das Haarsieb und die ganze Verrohrung des Bodenablaufs ständig mit Wasser gefüllt bleiben. Bevor die Entleerung durchgeführt wird, sicherstellen, dass die Ventile der Skimmer und Bodenabsauger geschlossen sind. DEUTSCH

FILTER FILTRATION FILTRACION FILTRAZIONE FILTERN FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERNNACHSPÜLEN Nach einer „SPÜLUNG“ des Filters und nachdem die Anlage auf Position „FILTERN“ gestellt wurde, läuft das Wasser einige Sekunden lang trüb zum Schwimmbad. Um zu vermeiden, dass dieses trübe Wasser in das Schwimmbad gelangt, gibt es diese Position „NACHSPÜLEN“ am Mehrwegventil. Wie folgt vorgehen: Sofort nach dem „SPÜLEN“ das Mehrwegventil auf Position „NACHSPÜLEN“ stellen und die Pumpe 1 Minute lang einschalten. Diese Position schickt das gefilterte Wasser direkt zum Ablauf. GESCHLOSSEN Wie der Name sagt, wird dabei der Wasserdurchlauf vom Filter zur Pumpe geschlossen, was dazu dient, das Haarsieb (Vorfilter) der Pumpe öffnen zu können. INBETRIEBNAHME Nachdem der Filter mit Sand gefüllt ist, muss der Sand gewaschen werden, was wie folgt geschieht: 1.- Mehweg-Ventil auf Position „SPÜLEN” stellen. 2.- Ventile, welche die Ansaugrohre vom Schwimmbecken kontrollieren, öffnen und die Pumpe 4 Minuten einschalten. 3.- Pumpe ausschalten und Mehrweg-Ventil 1 min lang auf Position „NACHSPÜLEN” stellen. Danach Pumpe ausschalten und Mehrweg-Ventil auf Position „FILTERN” stellen. Nun ist der Filter für das Filtern des Schwimmbadwassers vorbereitet. WICHTIG: Mehrweg-Ventil nur bei ausgeschalteter Pumpe betätigen. WARTUNG Zur Filterreinigung kein Lösungsmittel verwenden. Der Filter könnte beschädigt werden und seinen Glanz verlieren. Wenn nötig, ersetzen Sie immer die beschädigten Teile oder Dichtungen.

FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERN FILTER FILTRATION FILTR ACION FILTRAZIONE FILTER NSpülen und Nachspülen gemäss den Anleitungen vornehmen. Für eine bessere Leistung des Filters, Filtersand jährlich mit ASTRAL Filnet reinigen. Es ist empfehlenswert, den Filtersand circa alle 3 Jahre zu erneuen. Überwinterung: Während der Überwinterung, ist es empfehlenswert, die folgenden Hinweise zu befolgen: Spülen und Nachspülen gemäss den vorherigen Anweisungen. Das Wasser aus dem Filter auslassen. Entfernen Sie den Filterdeckel, damit der Filter während der Überwinterung belüftet bleibt. Wenn Sie den Filter wieder in Betrieb nehmen, folgen Sie den Anweisungen unter "INBETRIEB- NAHME". TROUBLE-SHOOTING *Falls der Pfeil nicht vorhanden ist, kann die Drehrichtung auf folgende Art überprüft werden: Sich vor die Pumpe stellen, d. h. , auf die Seite, wo sich die Zulaufleitungen befinden (Motor hinten). Kontrollieren, ob die Drehrichtung des Motors gegen den Uhrzeigersinn ist. DEUTSCH
