MANUAL DE USUARIO Millennium ASTRALPOOL

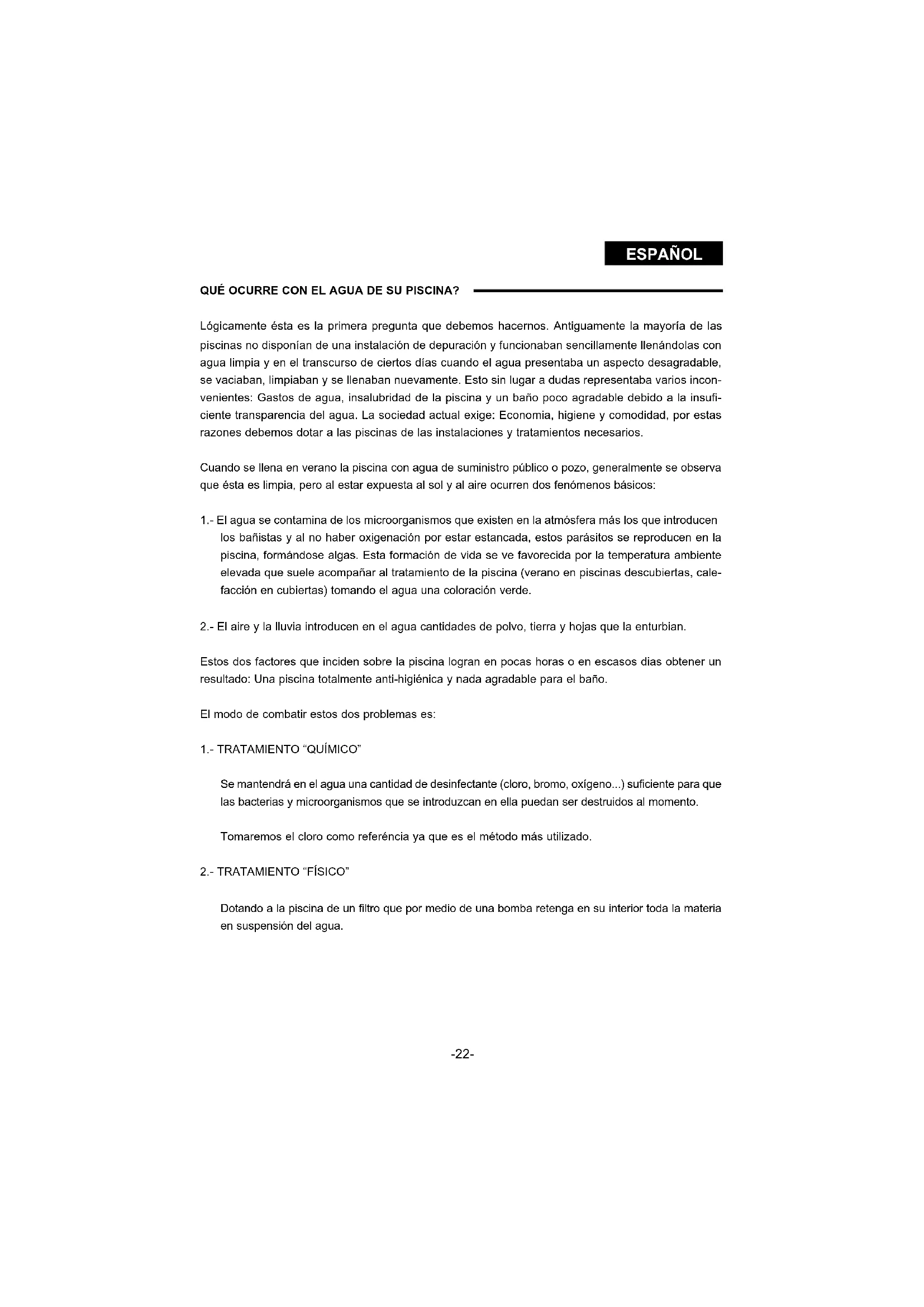

1.- “CHEMICAL” TREATMENT

Maintain the correct level of sanitiser (chlorine, brom, oxygen...) in the water to combat existing micro-organisms by its disinfecting action. As chlorine is the more common method, it will be taken as the reference point.

2.- “PHYSICAL” TREATMENT

Se mantendrá en el agua una cantidad de desinfectante (cloro, bromo, oxígeno...) suficiente para que las bacterias y microorganismos que se introduzcan en ella puedan ser destruidos al momento. Tomaremos el cloro como referéncia ya que es el método más utilizado.

2.- TRATAMIENTO “FÍSICO”

Dotando a la piscina de un filtro que por medio de una bomba retenga en su interior toda la materia en suspensión del agua. ESPAÑOL -22-EL pH El pH es el grado de acidez del agua. Los valores de pH están comprendidos entre 0 y 14, corres- pondiendo el valor 7 al grado neutro, los valores entre 0 y 7 a los grados ácidos y entre 7 y 14 a los alcalinos, si bien los valores usuales en una piscina son los comprendidos entre los valores 6, 8 y 8,4. ¿Por qué es importante el pH? “EL VALOR IDEAL DE pH EN LA PISCINA DEBE ESTAR SITUADO ENTRE 7,2 Y 7,6”. Anteriormente se indica que para la destrucción de bacterias, debemos mantener en el agua una cantidad de cloro residual suficiente para ello; pero este cloro sólo actuará eficazmente como bacteri- cida cuando el agua donde se diluye tenga un pH comprendido entre 7,2 y 7,6. Por lo indicado, es indispensable que si se tienen que destruir las bacterias se debe de mantener el pH entre los valores mencionados. Existen otros factores que obligan a mantener el pH correcto. De ser superior a 7,6, el calcio (la cal) disuelto en el agua se precipitará de forma visible, enturbiando el agua y dándole un aspecto lechoso, obstruyendo rápidamente el filtro y precipitándose en las paredes y accesorios de la piscina. Cuando el valor de pH sea inferior a 7,2 el agua será corrosiva, produciendo irritaciones en los ojos y mucosas nasales, pudiendo llegar a dañar las partes metálicas de la instalación de filtración. La calidad del agua de la piscina, depende de que se mantenga un valor pH correcto. EL CLORO Normas legales Las disposiciones sanitarias españolas vigentes determinan que el contenido de CLORO LIBRE en el agua de las piscinas debe estar comprendido entre 0,20 a 0,60 miligramos por litro. (También se dice -es lo mismo- que el contenido de CLORO LIBRE es de 0,2 a 0,6 ppm. -partes por millón-). Qué se entiende por cloro libre o residual En el agua aún después de filtrada, existen una serie de enemigos invisibles que es preciso destruir. Para esta destrucción se necesita una cantidad determinada de cloro que actuará bajo la forma de ácido hipocloroso. El que se añade por encima de esa cantidad, es decir por encima del necesario para destruir las bacterias y oxidar la materia orgánica, queda libre en el agua bajo la forma de ACIDO HIPOCLOROSO en espera de actuar contra cualquier enemigo. Este cloro que queda en el agua en espera de actuar se denomina CLORO LIBRE O RESIDUAL.

La filtración, es sólo una parte del trabajo a realizar para mantener limpia una piscina y además inse- parable del tratamiento químico, ya que la una sin la otra por sí solas no consiguen el fin buscado. Con esto queremos indicar que sólo con el filtro no se conseguirá nada si no va acompañado de un buen tratamiento químico. Está muy generalizada la idea al adquirir una instalación que la máquina lo hará todo, hasta el punto de que ésta la llamamos “depurador” cuando verdaderamente es sólo un filtro, y la depuración con- siste en una perfecta conjunción de los dos tratamientos, el químico y el físico.

PRINCIPIOS DE FUNCIONAMENTO

El agua se aspira del fondo de la piscina a través del sumidero (1) y de la superficie por medio de los skimmers (2), llegando a través de la bomba (4) al filtro (5) por conducciones separadas provistas de sus correspondientes válvulas (3) y retornándolo a la piscina a través de unos distribuidores (6, boqui- llas de impulsión). Las boquillas van instaladas en el lado opuesto del sumidero y skimmers, propor- cionando de esta manera una renovación total del agua de la piscina. El filtro propiamente dicho lo compone la carga de arena sílica a través de la cual se hace circular el agua en sentido descendente, reteniendo entre ella las materias en suspensión del agua a filtrar. Una vez iniciado el ciclo de filtración y al cabo de cierto tiempo será preciso lavar el filtro, ya que la arena se habrá obstruido con la suciedad, impidiendo el paso del agua. Cuando la presión en el filtro ha subido por encima de 1,3 Kg./cm², significa que es la hora de un lava- do. Con el lavado a contra-corriente se consigue invertir el sentido de circulación del agua en el filtro y con ello se expulsa al desagüe las materias filtradas. Teniendo presente estos datos importantes, las instrucciones de manejo que a continuación se deta- llan no deben de ofrecer dificultad para su aplicación. ESPAÑOL

(6) retorno (5) filtro válvula selectora (2) skimmer (1) sumidero limpiafondos (4) bomba (3) válvulasINSTALACIÓN El filtro deberá instalarse lo más cerca posible de la piscina y con preferencia a un nivel de 0,50 mts. por debajo de la superficie de agua de la piscina. Prever que exista un desagüe para el local en donde radique el filtro. IMPORTANTE: No usar para el empalme de la válvula selectora tuberia de hierro y cáñamo, es imprescindible usar accesorios plásticos y cinta de teflón. Disponemos para estos empal- mes de terminales roscados a 1½” y 2” y juntas de goma de estanqueidad, solicítelos a su pro- veedor. Alrededor del filtro tiene que haber el espacio suficiente para poder hacer las inspecciones y mantenimientos requeridos durante la vida del mismo. MONTAJE Para un correcto montaje del filtro proceder de la siguiente manera: 1.- Procurar que la superficie donde se instale el filtro sea horizontal y esté completamente limpia. 2.- Instalar el filtro en su emplazamiento final. 3.- En el caso de un filtro con válvula lateral, instalar la válvula selectora en el filtro, procurando que las juntas entre la válvula y el filtro queden correctamente posicionadas. 4.- Realizar las tres conexiones pertinentes de la válvula selectora: tubería de la bomba a la válvula, de la válvula al desagüe y de la válvula al retorno de la piscina. En la válvula se identifica cada una de las tres salidas.

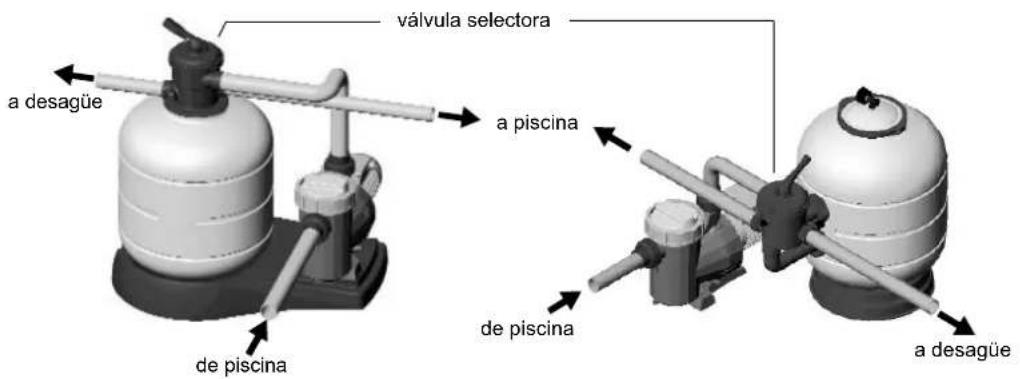

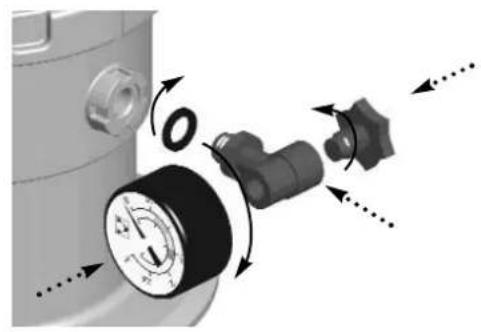

de piscina a desagüe válvula selectora de piscina a piscina a desagüe5.- Montar la te manómetro, la junta, el manómetro y el tapón purga aire (ver despiece). No es nece- sario utilizar cinta de teflón, ya que la estanqueidad en este punto se hace con la junta. No apre- tar la te manómetro con ninguna herramienta ya que con las manos es suficiente.

Para obtener el máximo rendimiento de este filtro deberá rellenarse con arena silícea de una granulo- metría de 0,5 a 0,7 mm. Con la cantidad indicada en la placa de características, proceder como sigue: 1.- Efectuar la carga una vez esté situado el filtro en su emplazamiento e instaladas las tuberias de unión. 2.- Retirar la tapa y la junta. 3.- Llenar el filtro con agua hasta la mitad del mismo. 4.- Verter en el interior del filtro la cantidad de arena necesaria. 5.- Limpiar el alojamiento de la junta de la tapa. 6.- Colocar y sujetar la tapa del filtro. FUNCIONAMIENTO La válvula selectora dispone de una palanca con 6 posiciones que permite seleccionar cualquier de las operaciones necesarias para un correcto funcionamiento del filtro. IMPORTANTE: Efectuar siempre los cambios de posición de la válvula selectora, con la bomba parada. ESPAÑOL

Montaje manómetro (con válvula lateral) Montaje manómetro (con válvula top)FILTRACIÓN Con la bomba parada situar la maneta de la válvula selectora en “FILTRACIÓN”. Poner en marcha la bomba. Durante el funcionamiento es conveniente observar periódicamente el manómetro, el cual nos indica el grado de saturación del filtro. Cuando la presión llegue a 1,3 kg/cm², se realizará un “LAVADO”. Las válvulas del fondo de la piscina y skimmers se regularán según la cantidad de materias flotantes que se encuentren en la superficie del agua. Téngase presente que con la válvula del sumidero totalmente abierta la aspiración por los skimmers será pequeña. Si se desea que el barrido superficial de los skimmers sea más enérgico basta con estrangular el paso del sumidero. LAVADO Cada carga de arena forma miles de canales de paso, que recogen todas las materias que contienen y que quedan retenidas en la arena filtrante y en consecuencia el número de canales libres el paso del agua va disminuyendo constantemente. Es por este motivo que la presión se eleva progresivamente hasta alcanzar 1,3 kgs/cm². Esto indica que la arena filtrante no puede admitir más suciedad y es necesaria su lim- pieza procediendo de la siguiente forma: Se colocará la válvula selectora en posición “LAVADO”, y con las vál- vulas de sumidero y retorno abiertas, se pondrá en funcionamento la bomba. Efectuar esta maniobra durante 2 minutos. Con esta operación se habrá vertido al desagüe toda la suciedad que obstruía el filtro.

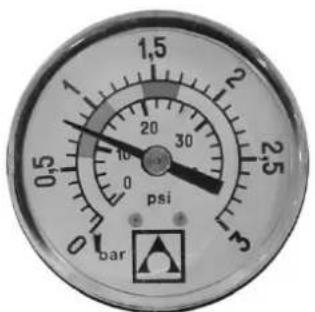

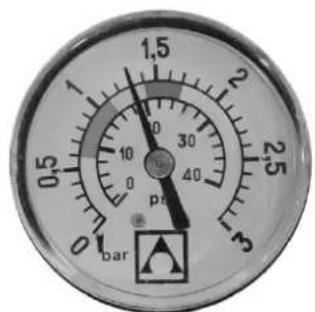

FILTER FILTRATI ON FILTRACION FILTRAZIONE FILTERN 0,8 kg/cm² - 11,4 PSI: Presión normal al iniciar un ciclo de filtración. 1,3 kg/cm² - 18,5 PSI: Esta presión indica que es necesario proceder al LAVADORECIRCULACIÓN En esta posición la válvula selectora efectúa el paso del agua procedente de la bomba directamente a la piscina, sin pasar por el interior del filtro. VACIADO En el caso de que la piscina no pueda desagüar directamente al alcantarillado, por no existir desagüe a nivel del fondo de la piscina, el vaciado puede realizarse por medio de la bomba del filtro. Para efectuar esta operación se deberá situar la válvula selectora en posición de “VACIADO”. Con la válvula de sumidero abierta se conectará el motor. Para que la bomba aspire, tienen que mante- nerse llenos de agua el prefiltro y toda la conducción de agua del sumidero. Antes de conectar el vaciado se asegurará que las válvulas de skimmers y limpiafondos están cerradas. ENJUAGUE Después de haber realizado un “LAVADO” del filtro y poner la ins- talación en posición de “FILTRACIÓN”, el agua durante unos segundos afluye a la piscina de color turbio, con el fin de evitar que esta agua turbia circule a la piscina existe esta posición de la vál- vula selectora “ENJUAGUE”. Operar como sigue: Inmediatamente después del “LAVADO” situar la válvula en posición de “ENJUA- GUE” y conectar la bomba durante 1 minuto, transcurrido éste parar la bomba y situar la válvula en “FILTRACIÓN”. Esta posición envía el agua filtrada directamente al desagüe. ESPAÑOL

FILTER FILTRATION FILTRACION FILTRAZIONE FILTERN FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERN FILTER FILTRATION FILTR ACION FILTRAZIONE FILTER NCERRADO Como su nombre indica se utiliza para cerrar el paso del agua del filtro a la bomba, se utiliza para poder abrir el cesto recoje-cabellos (prefiltro) de la bomba.

Una vez cargado el filtro de arena es necesario efectuar un lavado de la misma. Proceder del modo siguiente: 1.- Colocar la válvula selectora en la posicion de “LAVADO”. 2.- Abrir las válvulas que controlan las tuberías de aspiración de piscina y conectar la bomba, durante 4 minutos. 3.- Parar la bomba, colocar la válvula en posición “ENJUAGUE” y enjuagar durante 1 minuto. Después, parar la bomba y colocar la maneta de la válvula selectora en posición “FILTRACIÓN”. Una vez realizada esta operación dispondremos del filtro preparado para empezar los ciclos de filtración del agua de la piscina. IMPORTANTE: Efectuar los cambios de posición de la maneta de la válvula selectora con la bomba desconectada. MANTENIMIENTO Para limpiar el filtro no utilizar disolventes, ya que puede desaparecer el brillo del mismo y resultar dañado. Sustituir cuando lo precisen las piezas y juntas deterioradas. Realizar los lavados y enjuagues necesarios según las instrucciones de funcionamiento.

FILTER FILTR ATION FILTRACION FILTRAZIONE FILTERNLimpiar la arena anualmente para un mejor servicio con ASTRAL Filnet sólido o Filnet líquido. Se reco- mienda cambiar la arena cada 3 años aproximadamente. Invernaje: Para no dañar el filtro durante el periodo de invernaje es necesario realizar las siguientes operaciones: Realizar un lavado y enjuague según las instrucciones anteriores. Vaciar el filtro de agua. Quitar la tapa del filtro para mantenerlo ventilado durante el periodo de inactividad. Cuando sea necesario volver a poner el filtro en funcionamiento, seguir las instrucciones de PUESTA EN MARCHA.

*En caso de no existir la flecha indicadora también podemos comprobar el giro de la siguiente forma: Situarse delante de la bomba, o sea, en la misma parte donde está la tubería de admisión (el motor detrás). Se asegurará que el giro del motor sea a la inversa del sentido de giro de las manecillas del reloj. ESPAÑOL
