MANUAL DE USUARIO Keops ASTRALPOOL

Español - CASETAS DE FILTRACIÓN COMPACTAS

MANUAL DE INSTRUCCIONES Y MANTENIMIENTO 31

Italiano - LOCALI TECNICI COMPATTI PER GRUPPI FILTRANTI

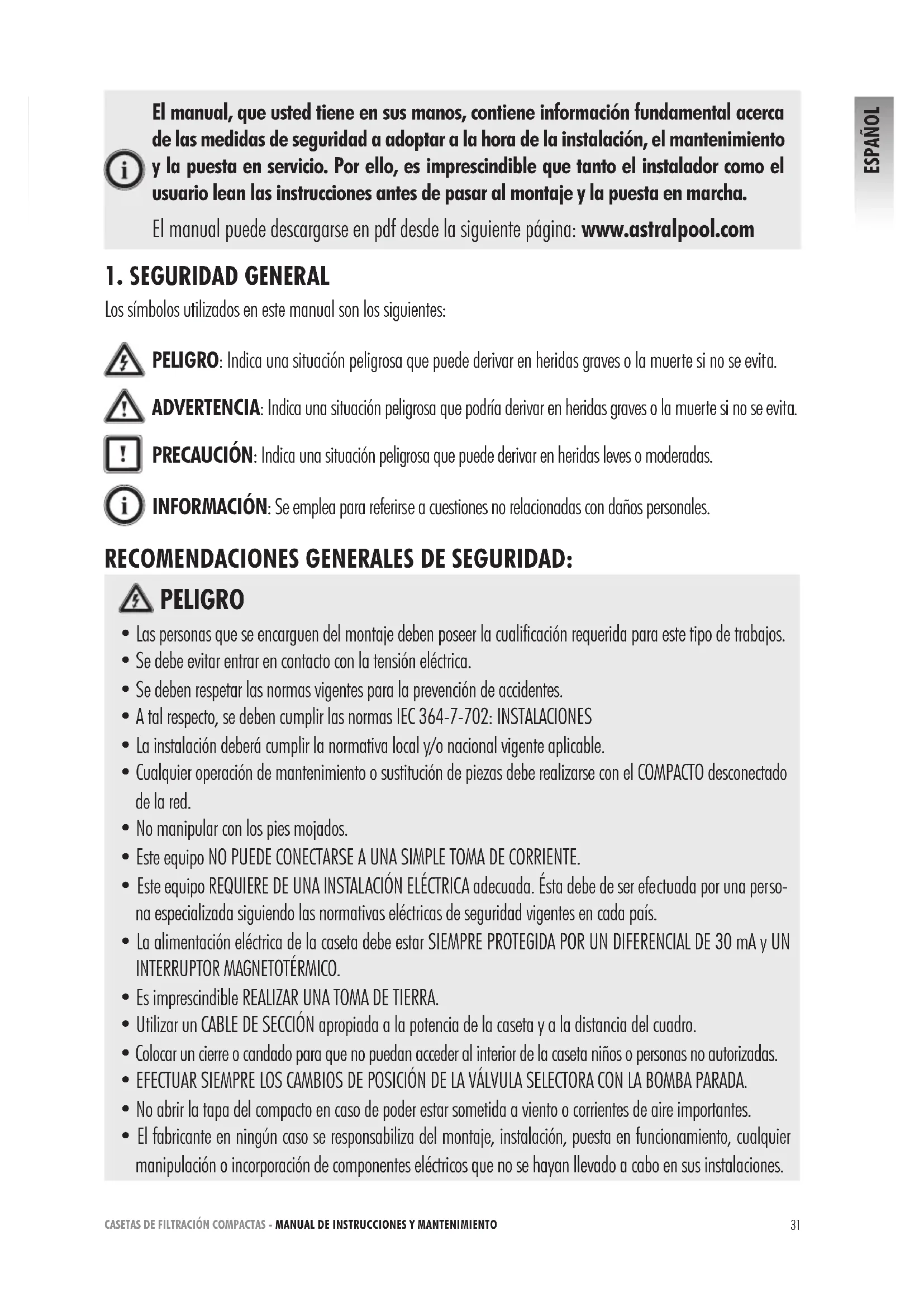

El manual, que usted tiene en sus manos, contiene información fundamental acerca de las medidas de seguridad a adoptar a la hora de la instalación, el mantenimiento y la puesta en servicio. Por ello, es imprescindible que tanto el instalador como el usuario lean las instrucciones antes de pasar al montaje y la puesta en marcha.

El manual puede descargarse en pdf desde la siguiente página: www.astralpool.com

1. SEGURIDAD GENERAL

Los símbolos utilizados en este manual son los siguientes:

PELIGRO: Indica una situación peligrosa que puede derivar en heridas graves o la muerte si no se evita.

ADVERTENCIA: Indica una situación peligrosa que podría derivar en heridas graves o la muerte si no se evita.

PRECAUCIÓN: Indica una situación peligrosa que puede derivar en heridas leves o moderadas.

INFORMACIÓN: Se emplea para referirse a cuestiones no relacionadas con daños personales.

RECOMENDACIONES GENERALES DE SEGURIDAD:

PELIGRO

• Las personas que se encarguen del montaje deben poseer la cualificación requerida para este tipo de trabajos.
• Se debe evitar entrar en contacto con la tensión eléctrica.
• Se deben respetar las normas vigentes para la prevención de accidentes.
• A tal respecto, se deben cumplir las normas IEC 364-7-702: INSTALACIONES
• La instalación deberá cumplir la normativa local y/o nacional vigente aplicable.
• Cualquier operación de mantenimiento o sustitución de piezas debe realizarse con el COMPACTO desconectado de la red.
• No manipular con los pies mojados.
• Este equipo NO PUEDE CONECTARSE A UNA SIMPLE TOMA DE CORRIENTE.
• Este equipo REQUIERE DE UNA INSTALACIÓN ELÉCTRICA adecuada. Ésta debe de ser efectuada por una persona especializada siguiendo las normativas eléctricas de seguridad vigentes en cada país.
• La alimentación eléctrica de la caseta debe estar SIEMPRE PROTEGIDA POR UN DIFERENCIAL DE 30 mA y UN INTERRUPTOR MAGNETOTÉRMICO.
• Es imprescindible REALIZAR UNA TOMA DE TIERRA.
• Utilizar un CABLE DE SECCIÓN apropiada a la potencia de la caseta y a la distancia del cuadro.
• Colocar un cierre o candado para que no puedan acceder al interior de la caseta niños o personas no autorizadas.
• EFECTUAR SIEMPRE LOS CAMBIOS DE POSICIÓN DE LA VÁLVULA SELECTORA CON LA BOMBA PARADA.
• No abrir la tapa del compacto en caso de poder estar sometida a viento o corrientes de aire importantes.
• El fabricante en ningún caso se responsabiliza del montaje, instalación, puesta en funcionamiento, cualquier manipulación o incorporación de componentes eléctricos que no se hayan llevado a cabo en sus instalaciones.

2. INSTALACIÓN

2.1. LUGAR

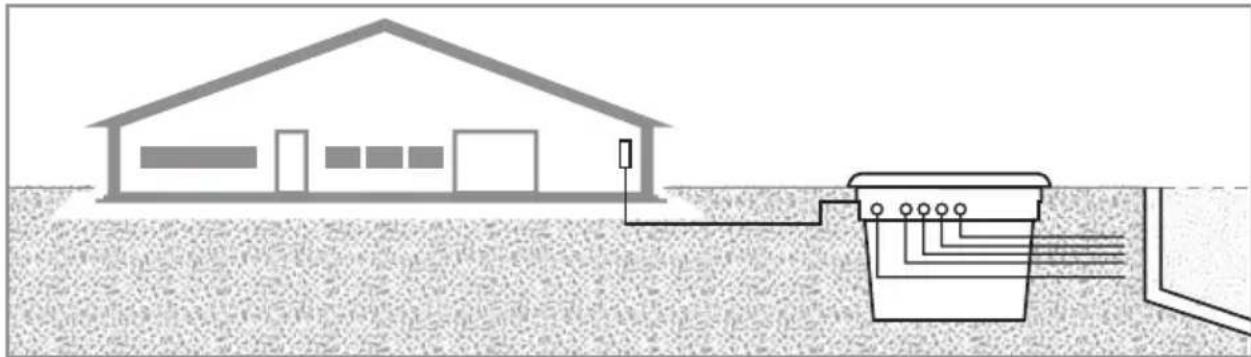

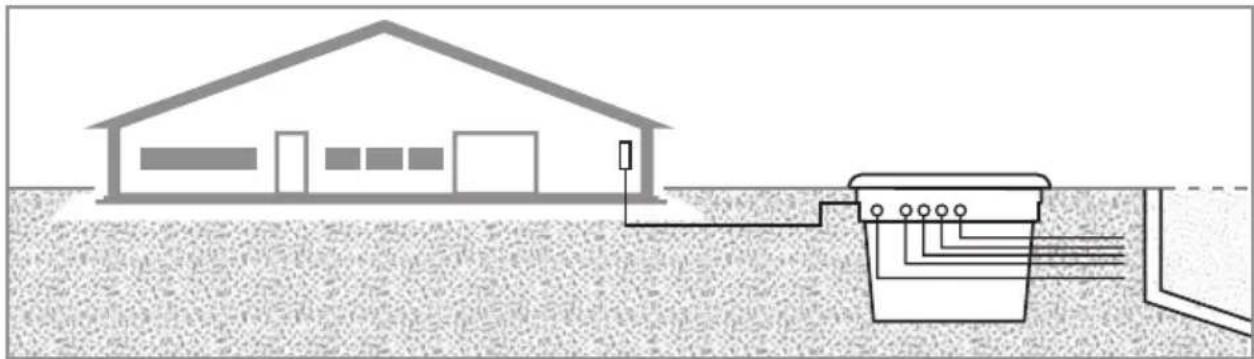

Se aconseja situar el equipo alejado de la piscina, como mínimo a 3,5 m del borde de la piscina, y siempre, cumpliendo con la normativa vigente aplicable.

2.2. PROCEDIMIENTO

Realizar la excavación para alojar la caseta y conducciones hidráulicas y eléctricas requeridas. (Sólo aplica a las casetas RAMSES, KEOPS y KEFREN).

• Nivelar y compactar la base.
• Situar la caseta.
• Instalar las tuberías hidráulicas, incluyendo el desagüe y la instalación eléctrica protegida con tubo corrugado.
• En las casetas enterradas poner una base de hormigón hasta cubrir aproximadamente las patas (15-20cm).
• Rellenar el espacio sobrante de la excavación con grava para drenaje y compactar. Dejar una leve rampa superior para evitar inundaciones.

H

A B

	A B H
KEOPS 113 cm 120 cm 95 cm
KEFREN 115 cm 115 cm 60 cm
RAMSES 109 cm 107 cm 90 cm
RAMSES UP 120 cm 146 cm -

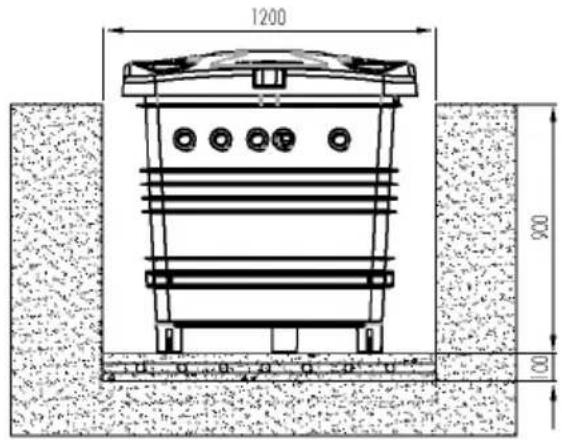

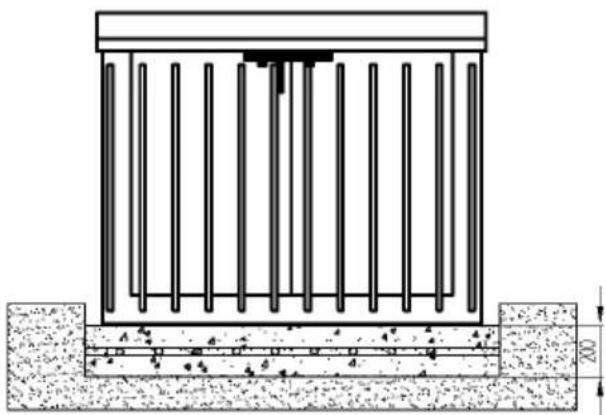

EXCAVACIÓN

RAMSES RAMSES UP

1200 900 100

Excavar canalizaciones enterradas, en lecho de arena, sumidero a desagüe general

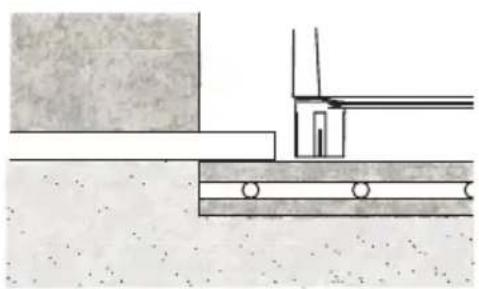

En casetas enterradas, realizar muro de contención con relleno de grava para drenaje, con rampa superior para evitar inundaciones en la excavación realizada.

En instalaciones de casetas KEOPS sobre terreno blando instalar refuerzo interior Ref.31105R1000

Compactar la tierra antes de insertar la caseta en el terreno. Poner loseta de hormigón en la parte inferior para mejorar la estabilidad de la caseta.

2.3. TUBERÍAS Y VÁLVULAS

IN			OUT
1. SKIMMER (050)	2. SUMIDERO (050)	3. BOCA DE ASPIRACIÓN (050)	4. DESAGÜE (050)	5. RETORNO A PISCINA (050)

Para realizar la conexión de la tubería, encolar la tubería a la racordería, suministrada conjuntamente con la bomba; las uniones de la racordería a las bocas de aspiración e impulsión de la bomba son de rosca y llevan juntas de estanqueidad para evitar la pérdida de agua.

Realizar la instalación de los tubos de impulsión completamente perpendicular y bien centrada respecto a la boca a conectar con el fin de evitar que la bomba y el tubo estén sometidos a unos esfuerzos externos que, aparte de dificultar el montaje, podría llegar a romperlos.

Instalar la tubería de aspiración con una ligera pendiente hacia la bomba del 2% para evitar la formación de bolsas de aire.

Para el correcto funcionamiento de la bomba proceder al cebado del prefiltro de la bomba hasta que el agua aflore por el conducto de aspiración.

Por motivos de transporte, la caja de filtración lleva el desagüe de la bomba desconectado. Es imprescindible encolarlo antes de proceder a su conexión exterior

2.4. ELÉCTRICA

Perforar la caseta por el lado que se ha previsto entrar con la alimentación eléctrica a un diámetro conforme al cable que se vaya a instalar. Se recomienda utilizar cable H07-RNF. Determinar la sección del cable en función a la potencia consumida y a la caída de tensión. Instalar en la entrada prevista unos prensaestopas adecuado a la sección de cable. Se recomienda proteger el cable, en su recorrido, con un tubo adecuado.

Este equipo NO PUEDE CONECTARSE A UNA SIMPLE TOMA DE CORRIENTE.

Este equipo REQUIERE DE UNA INSTALACIÓN ELÉCTRICA adecuada. Ésta debe de ser efectuada por una persona especializada siguiendo las normativas eléctricas de seguridad vigentes en cada país.

El equipo se debe conectar a una toma de tensión de 230 V de corriente alterna y 50 Hz

La alimentación eléctrica de la caseta debe estar SIEMPRE PROTEGIDA POR UN DIFERENCIAL DE 30 mA y MONTAR UN INTERRUPTOR MAGNETOTÉRMICO.

Es imprescindible REALIZAR UNA TOMA DE TIERRA.

Es imprescindible utilizar un dispositivo de desconexión múltiple con una separación mínima de 3 mm entre contactos para desconectar el filtro de la alimentación eléctrica.

Utilizar un CABLE DE SECCIÓN apropiada a la potencia de la caseta y a la distancia del cuadro.

La instalación debe estar acorde con la NORMA VDE 0100, Parte 702. Adicionalmente, deberá cumplir la normativa local y/o nacional vigente aplicable.

Para realizar la instalación eléctrica es necesario determinar la existencia de cuadro eléctrico. Si hay cuadro eléctrico proceda con el punto 2.4.1 Con cuadro eléctrico en el interior de la caseta. En caso de no haber cuadro eléctrico proceda con el punto 2.4.2 Sin cuadro eléctrico.

Durante la conexión de los cables eléctricos al equipo, cuidar la disposición en el interior de la caja de conexiones, verificar que no queden trozos de cable en el interior después del cierre y que el conductor de tierra esté correctamente conectado.

Hay que prestar particular atención a que, de ninguna manera, entre agua en el motor y en las partes eléctricas en tensión.

En caso de que la utilización prevista no sea la citada, pueden ser necesarias adecuaciones y normativas técnicas suplementarias.

Se recomienda no perforar la caja de filtración ya que el agua contenida en el terreno puede penetrar por cualquier orificio que quede enterrado.

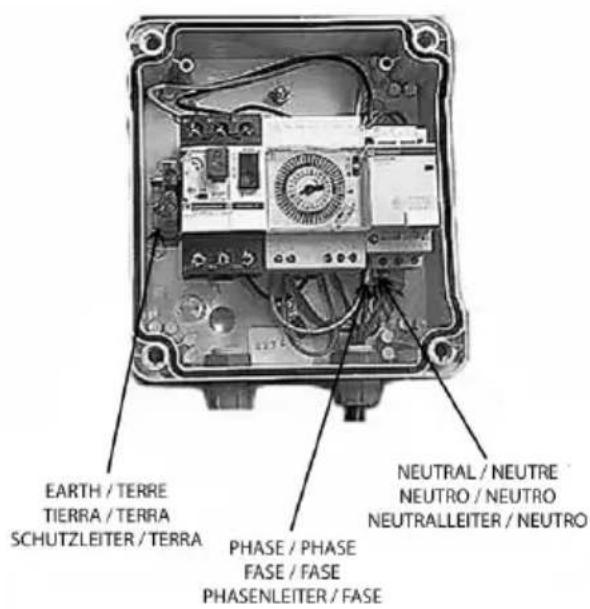

2.4.1. CON CUADRO ELÉCTRICO EN EL INTERIOR DE LA CASETA

Por seguridad, colocar terminales en los extremos de los cables a conectar, adecuados a la sección de los mismos.

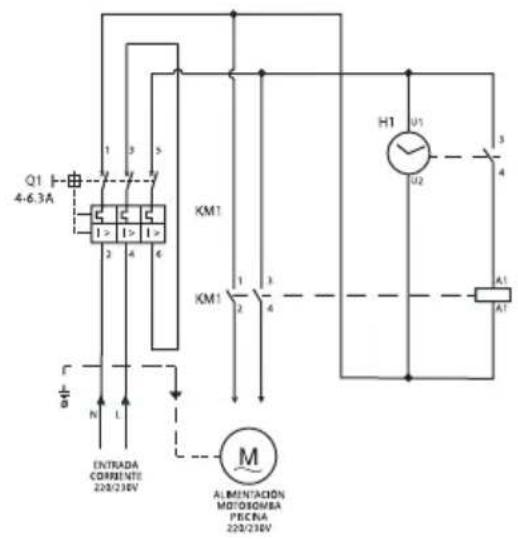

TEMPORIZADOR, detalle armario eléctrico TRAFO/NO TRAFO

Q1 4-6.3A 1 3 5 2 4 6 KM1 KM1 1 3 2 4 H1 U1 U2 3 4 A1 A1 ENTRADA CORRENTE 220/230V M ALIMENTACIÓN MOTOSOMBA PECRA 220/230V

¡ATENCIÓN!
CONECTAR CABLE DE TIERRA DE ENTRADA CON CABLE DE TIERRA DE LA MOTOBOMBA

EARTH / TERRE TIERRA / TERRA SCHUTZLEITER / TERRA PHASE / PHASE FASE / FASE PHASENLEITER / FASE NEUTRAL / NEUTRE NEUTRO / NEUTRO NEUTRALLEITER / NEUTRO

2.4.2. SIN CUADRO ELÉCTRICO

El siguiente diagrama hace referencia al bornero (caja de conexiones) de la bomba, que puede ser MONOFÁSICO o TRIFÁSICO.

MOTORES MONOFÁSICOS

S Condensador L N

MOTORES TRIFÁSICOS

L1 L2 L3 +

L1 L2 L3

TRIFÁSICOSMONOFÁSICOS

Este equipo REQUIERE DE UNA INSTALACIÓN ELÉCTRICA adecuada. Ésta debe de ser efectuada por una persona especializada siguiendo las normativas eléctricas de seguridad vigentes en cada país.

3. PUESTA EN MARCHA

1. Sacar la/s tapa/s de la caseta para iniciar la puesta en marcha. Desatornillar los 6 tornillos que unen la tapa de la bisagra, antes de levantarla.
2. Abrir el filtro y llenar de agua hasta la mitad. Proteger el difusor del interior del filtro para que no pueda entrar arena al mismo.
3. Rellenar el filtro con arena sílex 0.4-0.8 de granulometría con la cantidad indicada en la etiqueta de características o bien hasta 2/3 partes de la altura total del filtro.
4. Montar la te manómetro, la junta, el manómetro y el tapón purga de aire. No es necesario el uso de cinta de teflón, ya que la estanqueidad en este punto se hace mediante la junta. No apretar la te del manómetro con ninguna herramienta, con la mano es suficiente.

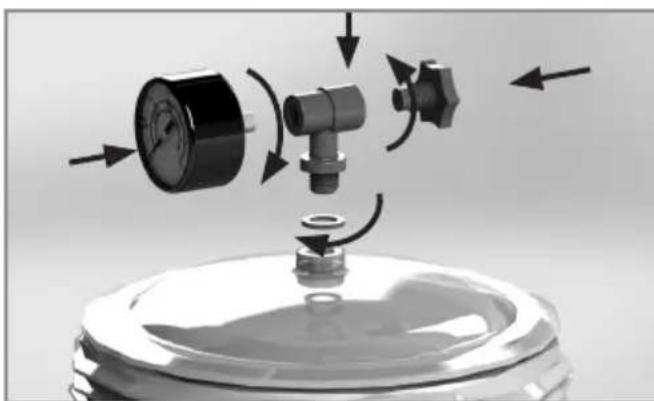

Montaje manómetro (con válvula lateral)

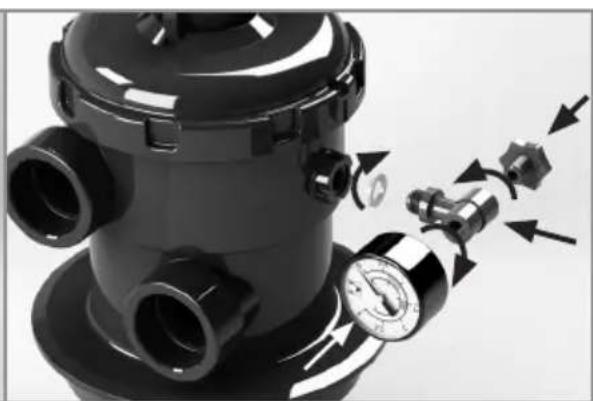

Montaje manómetro (con válvula top)

1. Limpiar la boca y la tapa de los restos de sílex, así como el alojamiento de la junta y cerrar el filtro. Para más información, mirar el manual del filtro.
2. Si la caseta estuviese por encima del nivel de agua de la piscina, se deberá cebar la bomba, abriendo el pre filtro y echándole agua hasta queuede lleno.
3. Si la caseta está por debajo del nivel agua, bastará con abrir las válvulas de ida y retorno y abrir la purga de aire hasta que el filtro y la bomba estén llenos de agua.

4. Colocar las válvulas en la siguiente posición:

5. SKIMMER: ABIERTA

6. SUMIDFRO·ABIFERTA
7. LIMPIAFONDOS: ABIERTA
8. RETORNO: ABIERTA

9. VÁIVUIA SELECTORA: IAVADO

10. Poner en marcha la bomba y efectuar un lavado del filtro. Efectuar la operación de lavado hasta que por el visor de la válvula selectora se vea el agua limpie y clara.

11. Desconectar la bomba. Colocar la válvula selectora en posición enjuague y accionar la bomba durante 15 segundos. Volver a parar la bomba y colocar la válvula selectora en posición de filtración.

12. Conectar la bomba.

13. Volver a colocar las tapas de la caseta fijando la parte posterior con sus correspondientes tornillos.

Cualquier maniobra con la válvula selectora debe de realizarse con la bomba parada. Podría ocasionarse daños al filtro y la instalación.

Se recomienda colocar un cierre o candado para que no puedan acceder al interior de la caseta niños o personas no autorizadas.

Antes de la puesta en marcha del equipo, verificar la calibración de los dispositivos de protección eléctricos del motor y las protecciones contra contactos eléctricos y mecánicos estén correctamente posicionadas y fijadas.

No poner en marcha la bomba sin agua en la piscina.

No poner en marcha la operación de filtración si el nivel del agua no llega a cubrir parte de la tapa basculante del skimmer.

3.1. BOMBA

Antes de poner en marcha la bomba, realizar las siguientes operaciones:

Desmontar la tapa del prefiltro.

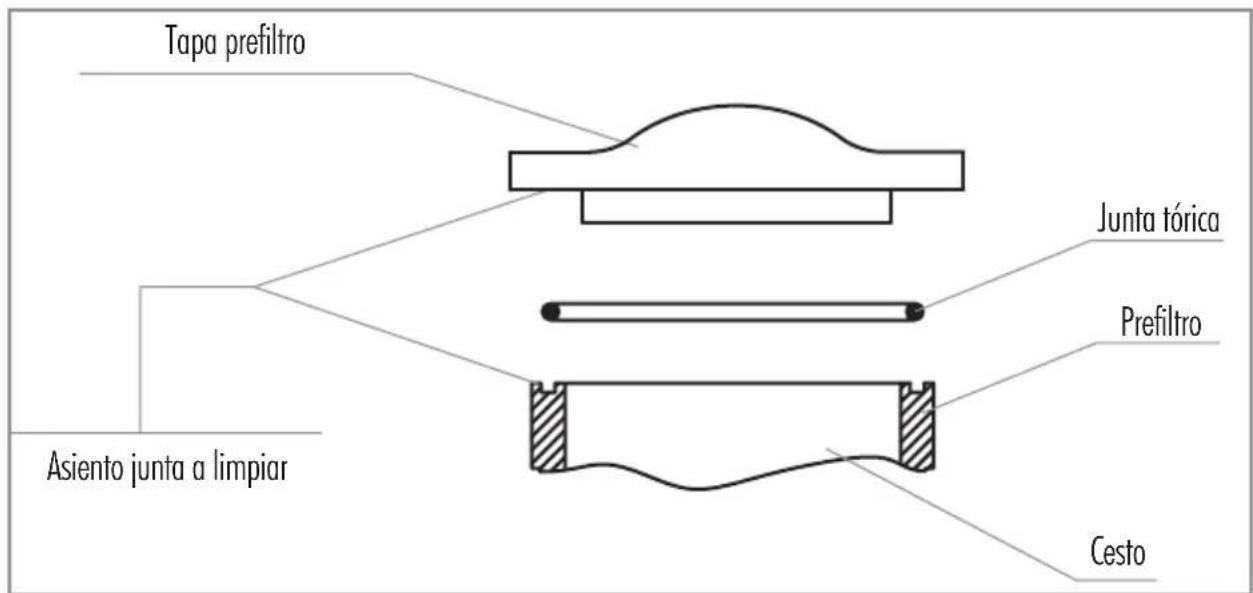

Tapa prefiltro Junta tórica Prefiltro Cesto Asiento junta a limpiar

Llenar de agua la bomba por el prefiltro hasta que aflore por el conducto de aspiración.

Colocar de nuevo el cesto en el interior del prefiltro, si durante estas operaciones se hubiese extraído, con el objeto de evitar la entrada de partículas gruesas en el interior de la bomba que podrían llegar a bloquearla.

Comprobar que la tensión y la frecuencia de la red se corresponden con las determinadas en la placa de características de la bomba.

Colocar la tapa prefiltro y cerrar, sin olvidar colocar la junta en su alojamiento.

Las bombas en ningún caso pueden trabajar sin haber llenado previamente el prefiltro de agua, ya que, de lo contrario, ello puede dañar la junta mecánica, provocando pérdida de agua por ésta.

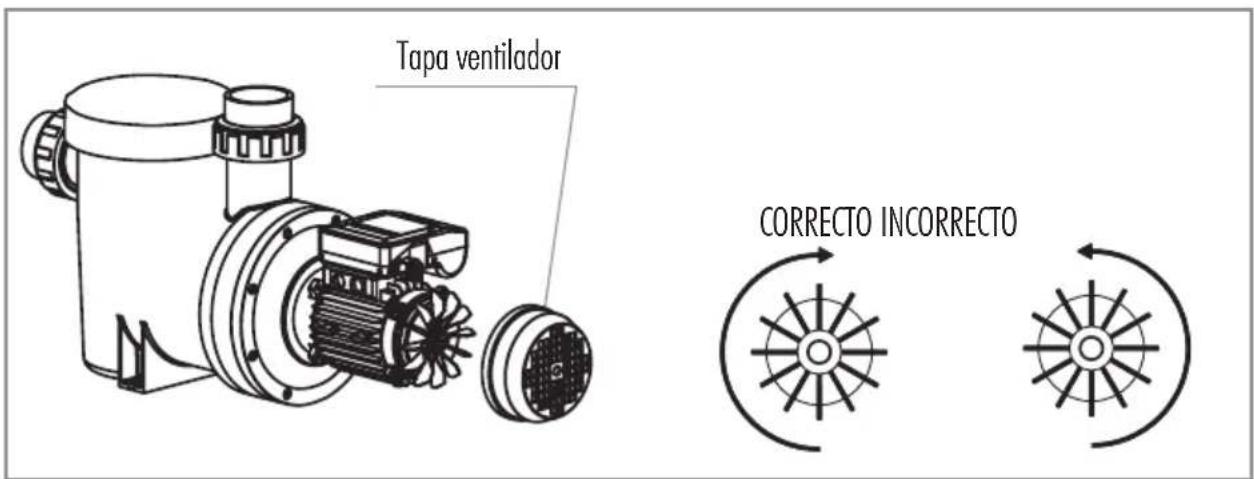

Comprobar que el sentido de rotación del motor es el correcto, utilizando el ventilador situado en la parte trasera del motor, y observándolo a través de la mirilla de la tapa del ventilador.

Tapa ventilador CORRECTO INCORRECTO

Abrir todas las válvulas y conectar el motor.

Efectuar el auto cebado de la tubería y esperar a que se realice en un tiempo razonable.

4. OPERACIÓN

4.1. FILTRACIÓN

Con la bomba parada situar la maneta de la válvula selectora en "FILTRACIÓN". Poner en marcha la bomba. Durante el funcionamiento es conveniente observar periódicamente el manómetro, el cual nos indica el grado de saturación del filtro.

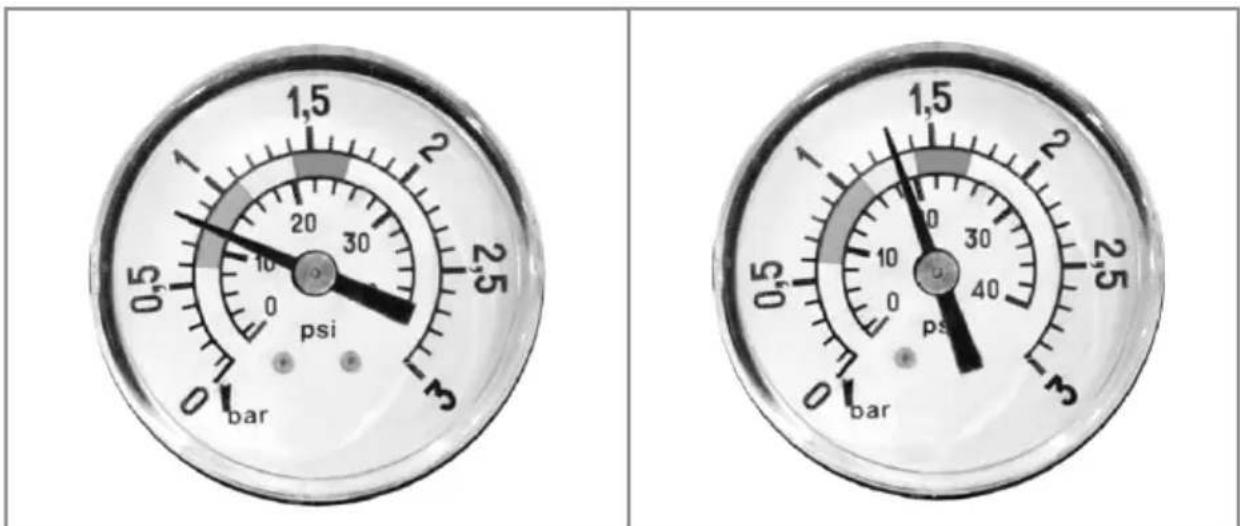

1,5 2 1 20 30 psi bar 1,5 2 10 30 40 ps bar

Presión normal al iniciar un ciclo de filtración Esta presión indica que es necesario proceder al LAVADO

4.2. LAVADO

Las partículas sólidas que contiene la piscina y son recogidos por el sumidero y los skimmers, quedan retenidas en la arena del filtro y en consecuencia el paso del agua va disminuyendo constantemente. Es por este motivo la presión se eleva progresivamente. Cuando la presión llegue a 1,3 kg / cm ^2 , se realizará un “LAVADO”.

Se procederá de la siguiente forma:

Se colocará la válvula selectora en posición de "LAVADO" y se pondrá en marcha la bomba. Efectuar esta maniobra durante 2 minutos. No obstante, observar el visor de la válvula selectora para comprobar si este tiempo es correcto, ya que depende de la suciedad acumulada en el filtro.

4.3. ENJUAGUE

Después de realizar un "LAVADO" del filtro y antes de poner el sistema en filtración, es conveniente realizar un "ENJUAGUE", para evitar que la primera cantidad de agua, aún turbia vaya directamente a la piscina. Para ello, con la bomba parada poner la válvula selectora en posición de "ENJUAGUE". Poner en marcha la bomba para realizar esta operación aproximadamente durante un minuto. No obstante, observar el visor de la válvula selectora para comprobar si este tiempo es correcto, ya que depende de la suciedad acumulada en el filtro.

4.4. RECIRCULACIÓN

Cuando situamos la válvula selectora en esta posición, el agua procedente de la bomba circula directamente hacia la piscina, sin pasar por el interior del filtro.

4.5. VACIADO

En el caso de que la piscina no disponga de un desagüe en el fondo de la misma, se puede vaciar mediante la bomba del filtro situando la válvula en la posición de "VACIADO". Para realizar esta operación, abrir las válvulas del sumidero y cerrar las de los Skimmers y limpia fondos.

4.6. CERRADO

Esta posición cierra la entrada de agua al filtro.

5. MANTENIMIENTO

5.1. FILTRO

Para limpiar el filtro no utilizar disolventes, ya que puede desaparecer el brillo del mismo y resultar dañado.

Sustituir cuando lo precisen las piezas y juntas deterioradas.

Realizar los lavados y enjuagues necesarios según las instrucciones de funcionamiento.

Limpiar la arena anualmente para un mejor servicio con ASTRAL Filnet sólido o Filnet líquido. Se recomienda cambiar la arena cada 3 años aproximadamente.

Invernaje:

Para no dañar el filtro durante el periodo de invernaje es necesario realizar las siguientes operaciones:

• Realizar un lavado y enjuague según las instrucciones anteriores.
• Vaciar el filtro de agua.
• Quitar la tapa del filtro para mantenerlo ventilado durante el periodo de inactividad.
• Cuando sea necesario volver a poner el filtro en funcionamiento, seguir las instrucciones de PUESTA EN MARCHA.

5.2. BOMBA

Limpiar el cesto del pre filtro regularmente para evitar caídas de presión. No golpearlo durante el proceso de limpieza para evitar una posible rotura del cesto.

Si la bomba se para, comprobar que el consumo en amperios del motor en funcionamiento es igual o inferior al marcado en la placa de características del fabricante, o en su defecto dirigirse al Servicio de Asistencia Técnica más próximo.

Vaciar la bomba en los casos que tenga que permanecer algún tiempo sin funcionar, principalmente en países fríos donde pueda existir peligro de congelación.

Para efectuar el vaciado de la bomba, extraer el tapón de purga 10.

Cada vez que se abra el pre filtro, limpiar de impurezas el asiento de la junta y la propia junta, para asegurar la estanqueidad en el cierre de la tapa.

Los componentes de la bomba que por su uso habitual sufren desgaste y/o deterioro han de ser repuestos periódicamente para mantener el buen rendimiento de la bomba. En la siguiente tabla se listan los componentes fungibles y/o consumibles de la bomba y el periodo de vida estimado para los mismos.

DESCRIPCIÓN COMPONENTE PERIODO ESTIMADO DE VIDA
Juntas tóricas y elementos de estanqueidad en general 1 año
Cierre mecánico 1 año
Rodamientos 1 año

El periodo estimado de vida de las piezas anteriores ha sido establecido según condiciones normales de uso e instalación del producto.

Seguir las instrucciones del manual de instalación para mantener el periodo de vida de la bomba.

5.3. OTROS COMPONENTES

Para el resto de componentes de la caseta será necesario verificar y proceder según lo especificado en el manual de usuario y mantenimiento de cada elemento de la caseta, para poder asegurar un funcionamiento óptimo y seguro de todo el conjunto.

Evitar absolutamente el contacto, incluso accidental con las partes en movimiento del equipo.

Esperar que la máquina esté completamente parada para realizar cualquier intervención sobre el equipo.

Antes de proceder a realizar cualquier intervención de mantenimiento eléctrico o mecánico, asegurarse que la máquina haya sido desconectada de la red de alimentación y que los dispositivos de puesta en marcha estén bloqueados.

Asegúrese de que el suelo está seco antes de tocar el equipo eléctrico.

No manipular el equipo con los pies mojados

6. TABLA DE FALLOS

PROBLEMAS MOTIVOS	SOLUCIONES
El equipo no filtra pero sí que recircula el agua	El filtro trabaja sin arena	Compruebe que el filtro tiene el nivel adecuado de arena
El equipo no impulsa agua	Falta de alimentación eléctrica	Compruebe la conexión eléctrica y que llegue corriente a la toma
	Protector de motor mal regulado	Comprobar el consumo de la bomba y ajustar el protector del motor del cuadro eléctrico
El equipo impulsa poca agua	El filtro está saturado Realizar una operación de lavado de filtro
	Prefiltro de la bomba o del skimmer obturado	Limpiar el prefiltro de la bomba o la cesta del skimmer
	Entrada de aire por la tubería de aspiración	compruebe el estado de racores y juntas del tubo de aspiración
	Nivel del agua de la piscina insuficiente	Llene la piscina hasta que el nivel del agua cubra la mitad de la compuerta basculante del skimmer
	Voltaje erroneo	Compruebe que el voltaje de la red coincida con el indicado en la placa de características del motor
	Pérdidas de carga en la aspiración	Compruebe que la instalación no tenga elementos que produzcan pérdidas de carga anormales
La bomba no se ceba Toma de aire		Repasar todas las conexiones de las tuberías. Llenar el prefiltro de la bomba de agua.
La caseta se llena de agua No	se ha instalado el des-agüe de la caja.	Instale un desagüe para la evacuación del agua de la caja.

INGRESSO (IN)			USCITA (OUT)
1. SKIMMER (∅50)	2. POZZETTO DI FONDO (∅50)	3. BOCCHETTA DI ASPIRAZIONE (∅50)	4. SCARICO (∅50)	5. RITORNO PISCINA (∅50)

2.4.1. LOCALE TECNICO CON QUADRO ELETTRICO INTEGRATO

TRIFÁSICOSMONOFÁSICOS

5.3. OUTROS COMPONENTES

1.1. De acuerdo con estas disposiciones, el vendedor garantiza que el Producto correspondiente a esta garantía no presenta ninguna falta de conformidad en el momento de su entrega.
1.2. El Período de Garantía para el producto es de dos (2) años y se calculará desde el momento de su entrega al comprador.
1.3. Si se produjera una falta de conformidad del Producto y el comprador lo notificase al vendedor durante el Período de Garantía, el vendedor deberá reparar o sustituir el Producto a su propio coste en el lugar donde considere oportuno, salvo que ello sea imposible o desproporcionado.
1.4. Cuando no se pueda reparar o sustituir el Producto, el comprador podrá solicitar una reducción proporcional del precio o, si la falta de conformidad es suficientemente importante, la resolución del contrato de venta.
1.5. Las partes sustituidas o reparadas en virtud de esta garantía no ampliarán el plazo de la garantía de Producto original, si bien dispondrán de su propia garantía.
1.6. Para la efectividad de la presente garantía, el comprador deberá acreditar la fecha de adquisición y entrega del Producto.
1.7. Cuando hayan transcurrido más de seis meses desde la entrega del Producto al comprador y éste alegue falta de conformidad de aquél, el comprador deberá acreditar el origen y la existencia del defecto alegado.
1.8. El presente Certificado de Garantía no limita o prejuzga los derechos que correspondan a los consumidores en virtud de normas nacionales de carácter imperativo.

2. CONDICIONES PARTICULARES

2.1. Para la eficacia de esta garantía, el comprador deberá seguir estrictamente las indicaciones del Fabricante incluidas en la documentación que acompaña al Producto, cuando ésta resulte aplicable según la gama y modelo del Producto.
2.2. Cuando se especifique un calendario para la sustitución, mantenimiento o limpieza de ciertas piezas o componentes del Producto, la garantía solo será válida cuando se haya seguido dicho calendario correctamente.

3. LIMITACIONES

3.1. La presente garantía únicamente será de aplicación en aquellas ventas realizadas a consumidores, entendiéndose por "consumidor", aquella persona que adquiere el Producto con fines que no entran en el ámbito de su actividad profesional.
3.2. No se otorga ninguna garantía respecto del normal desgaste por uso del producto. En relación con las piezas, componentes y/o materiales fungibles o consumibles como cierres mecánicos, rodamientos y elementos de estan- queidad se estará a lo dispuesto en la documentación que acompañe al Producto, en su caso.
3.3. Queda fuera del alcance de la presente garantía los elementos accesorios al producto no incluidos explícitamente con él.
3.4. Quedan cubiertos por la garantía aquellos fallos en el producto originados única y exclusivamente por defecto de materiales y/o mano de obra. La garantía no cubre aquellos casos en que el Producto: (I) haya sido objeto de un trato incorrecto; (II) haya sido instalado, reparado, mantenido o manipulado por persona no autorizada o (III) haya sido reparado o mantenido con piezas no originales. Queda fuera del alcance de la presente garantía los desperfectos originados por usos accidentales o inadecuados tal como el uso en aplicaciones diferentes de la filtración de agua en piscinas u otro uso no previsto.
3.5. Cuando la falta de conformidad del Producto sea consecuencia de una incorrecta instalación o puesta en marcha, la presente garantía sólo responderá cuando dicha instalación o puesta en marcha esté incluida en el contrato de compra-venta del Producto y haya sido realizada por el vendedor o bajo su responsabilidad.

- Declara bajo su única responsabilidad que todos los productos del tipo: RAMSES, RAMSES UP, KEOPS & KEFREN, Monofásicas y Trifásicas. Producidas a partir del 03/10/2019, independientemente del número de serie, son conformes con:

- Directiva de seguridad de máquinas 2006/42/CE

- Directiva de equipos de baja tensión 2014/35/EU

• Directiva de emisión sonora 2000/14/CE

• EN 60335-1:2012/A2:2019

• EN 60335-2-41:2003/A2:2010

• EN 62233:2008 Medida CEM de electrodomésticos (exposición humana)

• EN 50581:2012 / EN 63000:2018 RoHS III documentación técnica

• 1907/2006/EC REACH

Este símbolo es exigido por la Directiva 2012/19/UE de la Comunidad Europea sobre RAEE (residuos de aparatos eléctricos y electrónicos) e indica que no se debe tirar el aparato al contenedor normal. Habrá que realizar una recogida selectiva con el fin de reutilizarlo, reciclarlo o transformarlo y de eliminar o neutralizar cualquier sustancia que pueda contener y sea potencialmente peligrosa para el medio ambiente. Pida información sobre los procesos de reciclaje en su punto de venta.

Riciclaggio
