MODE D'EMPLOI Millennium ASTRALPOOL
Logiquement c'est la première question à se poser. Avant, la plupart des piscines ne disposaient pas d'installation de dépuration. Elles étaient simplement remplies d'eau propre et après quelques jours, quand l'eau avait un aspect désagréable, elles étaient vidées, nettoyées et remplies à nouveau. Cela, sans aucun doute, représentait divers inconveniens : gaspillage d'eau, insalubrité de la piscine et bain peu/agréable du à une insuffisante transparence de l'eau. La société actuelle exige : économie, hygène et commodité. Pour ces raisons, nous devons équiper les piscines des installations et traitements appropriés.
Quand la piscine est remplie avec de I'eau du réseau public ou d'un puit, généralement, nous pouvons observer qu'elle est propre mais son exposition au soleil et a I'air produit les deux phénomènes suivants :
1.- L'eau se contamine des microorganismes de l'atmosphère, plus ceux introduits par les baigneurs et, en ne s'oxygénant pas, les parasites se reproduisent dans la piscine en formant des algues. Cette formation de vie est favorisée par la température ambiente élevée qui accompagne généralement le traitement de la piscine (l'éta dans les piscines découvertes, chauffage dans les piscines couvertes). L'eau prend alors une coloration verte.
2.- L'air et la pluie introduisent dans l'eau des quantités de poussières, terre et feuilles qui la troublet.
L'introduction de ces deux éléments dans l'eau donne le résultat suivant en très peu d'heures ou en quelques jours : une piscine pas du tout hygienique et désagreable au bain.
Le moyen de combattre ces deux problèmes est le suivant :
1.-TRAITEMENT "CHIMIQUE"
Il faut maintainir dans l'eau une quantite de désinfectant (chlore, brome, oxygène...) suffisante pour que les bacteries et microorganismes introduits puissant et détruits de suite.
Nous vous conseillons le chlore, car c'est la méthode la plus utilisée.
2.- TRAITEMENT "PHYSIQUE"
Equipier la piscine d'un filtré qui par intermédiaire d'une pompe retiendra en son intérieur toutes les matières en suspension dans l'eau.
LE pH
Le PH est le degré d'acidité de l'eau. Les taux de PH sont compris entre 0 et 14, le taux 7 correspondant au degré neutre, les taux entre 0 et 7 à des degrés acides et entre 7 et 14 à des degrés alcalins. Les taux habituels dans une piscine sont compris entre 6,8 et 8,4.
Pourquoi le PH est-il important?
"LE TAUX IDEAL DU PH DANS UNE PISCINE DOIT ETRE SITUÉ ENTRE 7,2 ET 7,6".
Avant il était conseilé de maintainir dans l'eau une quantité de chlore résiduel suffisante pour la destruction des bacteries. Mais ce chlore n'agira efficacement comme bactericide que quand l'eau où se dissoudra aura un PH compris entre 7,2 et 7,6.
Si vous pouze donc détruire les bacteries, il faut maintainir le PH au taux indiqué.
D'autres éléments obligent à dévelopir le PH correctement. S'il est supérieur à 7,6 le calcaire de l'eau est visible, trouble l'eau et lui donne un aspect laiteux, obturant rapidement le filtré et s'accrochant aux parois et aux accessoires. Si le taux de PH est inférieur à 7,2. L'eau est corrosive produit des irritations des yeux et des muqueuses nasales et pouvant même détruire les parties métalliques de l'installation de filtration.
Il apparait donc que la qualite de I'eau depend beaucoup du taux du PH.
LE CHLORE
Normes legales
Les réglementations sanitaires en vigueur préconisent le taux de chlore libre dans l'eau des piscines compris entre 0,20 et 0,60 milligrammes par litre. (On dit aussi - c'est identique- que le contenu de chlore libre est de 0,2 à 0,6 ppm- parts par million).
Ce que nous appelons chlore libre ou résiduel
Dans l'eau, même après la filtration, il reste un certain nombre d'ennemis invisibles qu'il faut détruire.
Pour cette destruction, il faut une quantité déterminée de chlore qui agit sous forme d'acide chlorhydrique. Le chlore ajouté au dessus du taux nécessaire pour détruire les bacteriés et oxyder la matière organique resté libre dans l'eau sous la forme d'acide hypochloridique dans l'attente d'agir contre quelques ennemis bacteriés, matières organiques, etc... qui sont introduits à nouveau dans l'eau soit par le baigneur, soit par les agents atmosphériques : vent, pluie, etc... ou par une autre cause.
Le chlore qui reste dans l'eau sous forme d'acide hypochloridique dans l'attente d'agir, apporté au-dessus des nécessités immédiates, s'appelle chlore libre ou résiduel.
FRANÇAIS
LA FILTRATION
La filtration est seulement une partie du travail à réaliser pour maintainir l'eau de la piscine propre. Elle est inséparable du traitement chimique car l'un ne va pas sans l'autre pour obtenir le résultat escompté. On généralise l'idée, en achetant une installation que la machine fera tout, ce qui lui donne l'appellation de " dépurateur", alors qu'il ne s'agit que d'un filtré. La dépuration consiste en une parfait conjonction des deuxtraitements, le physique et le chimique.
PRINCIPES DE FONCTIONNEMENT

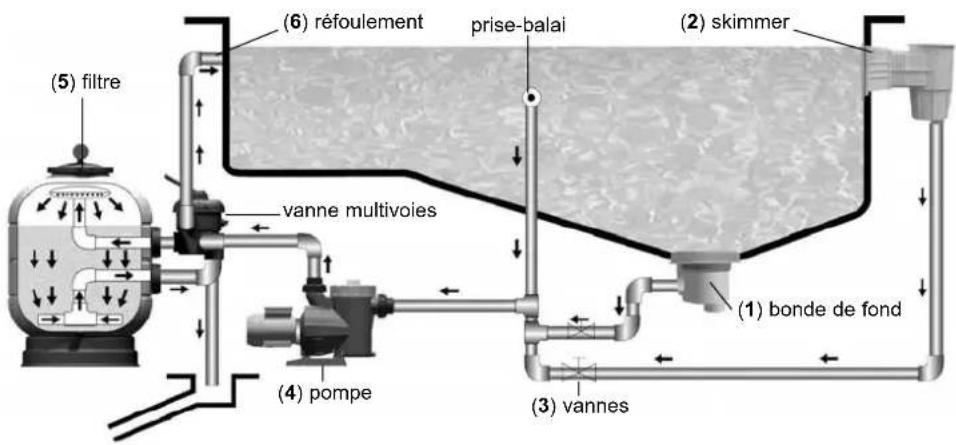

L'eau est aspirée du fond de la piscine par la bonde de fond (1) et à la surface par les skimmers (2) et arrivé au filtré (5) par des conduits séparés équipés chacun de vannes (3). L'eau filtrée est ensuite refoulée à la piscine par les bouches (6). Ces bouches de refoulement sont installées du côte opposé des skimmers et de la bonde de fond renouvelant ainsi toute l'eau de la piscine.
Le filtré proprement dit comprend la charge de sable silice au travers de laquelle circule l'eau dans le sens descendant, retenant ainsi les matières en suspension dans l'eau.
Quand le cycle de filtration fonctionne parfaitement et au bout d'un certain temps, il est nécessaire de laver le filtré car le sable est obstrué par les saletés qui empêchent l'eau de passer. Quand la pression dans le filtré est supérieure à 1,3 Kg/cm², il est nécessaire d'effectuer un lavage.
Le lavage a contre courant permet d'inverser le sens de circulation de I'eau dans le filtre et ainsi les impuretés sont rejetées dans I'égout.
En appliquant ces informations, le fonctionnement ne doit poser aucin problème.
L'INSTALLATION
Le filtre doit être installé le plus pres possible de la piscine et de préférence à 0,50 m au-dessous du niveau de l'eau de la piscine. Prévoir un égout dans le local où sera situé le filtre.
IMPORTANT: Ne pas utiliser pour le raccordement de la vanne multivoie des tuyauteries en fer, de la filasse et du dissolvant. Il est indispensable d'utiliser des accessoires plastiques et du télflon. Nous disposons pour cela de raccords 3 pieces en 1 12 et 2 et de joints d'étancheité caoutchouc. Demandez-les à votre fournisseur.
Toujours laisser espace sufisant aujourd'hui afin de pouvoir réaliser les contrôles et l'entretien nécessaires pendant la vie utile du filtré.
MONTAGE
Procedez comme suit pour un correct montage du filtré:
1.- Son installation doit toujours être réalisée sur une surface horizontally et complètement propre.
2.- Installer le filtré sur l'emplacement final.
3.- Dans le cas d'un filtré avec vanne latérale, installer la vanne multivoie dans le filtré. Faire attention à que les joints entre la vanne et le filtré sont correctement positionnés.

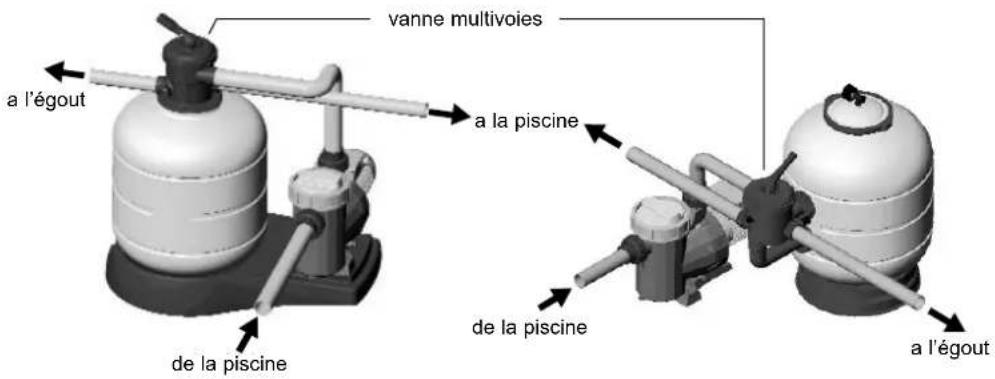

4.- RÉalisér les trois connexions de la vanne multivoie: tuyauterie de la pompe à la vanne, de la vanne à l'égout, et de la vanne au retour de la piscine. Sur la vanne, chaque sortie est dûment identifiée.
5.- Installer le Té manomètre, le joint, le manomètre et le bouchon de dégazage (purge) d'eau (voir schema). Il n'est pas nécessaire l'utilisation de Téflon, car l'étanchéité est garantie par le joint. Ne pas serrer le Té manomètre avec l'aide d'un outil, car il suffit avec les mains.
FRANÇAIS

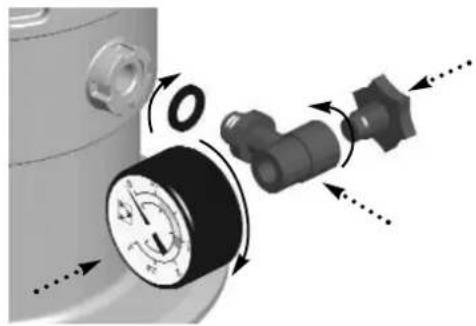

Montage du manomètre (avec vanne latérale)

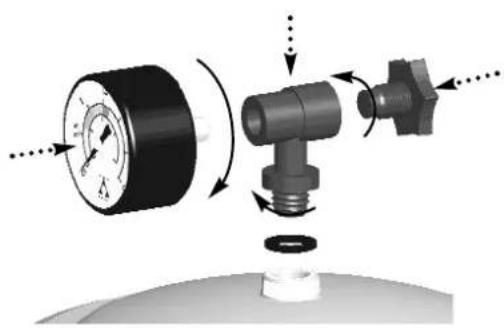

Montage du manomètre (sans vanne Top)
CHARGE DE SABLE
Pour obtenir le meilleur rendement de ces filtres il faut les replir de silice, granulométrie de 0,5 à 0,7 mm, avec la quantité indiquée sur la plaque des caractéristiques.
Proceder comme suit :
1.- Mettre le filtrer en place et raccorder les tuyauteries
2.- Enlever le couvercle et le joint
3.- Remplir le filtré avec de l'eau jusqu'à la moitié du même.
4.- Verser à l'intérieur du filtré la quantité de sable nécessaire
5.- Nettoyer la rainure du joint de couvercle
6.- Placer et serrer le couvercle du filtre
MISE EN MARCHE
La vanne multivoie possède une manette à 6 positions qui permette selectionner les opérations nécessaires pour le bon fonctionnement du filtré.
IMPORTANT: Tout changement de position de la manette de la vanne multivoile doit se faire avec la pompe arrêtée.
Filtration
La pompe arrêtée,mettre la manette de la vanne multivoies en "FiltrATION".
Demarrer la pompe.
Pendant le fonctionnement, il est prudent de regarder de temps en temps le manometre qui indique le degré de saturation du filtre. Quand la pression arrivée à 1,3kg / cm^2 , effectuer un lavage. Les vannes du fond de la piscine et les skimmers se reglent selon la quantité des matières qui flottent à la surface de l'eau. Si la vanne de la bonde de fond est complètement ouverte, l'aspiration par les skimmers est faible. Si vous désirez que les skimmers aspirent plus énergiquement à la surface de l'eau, il suffit de refermer un peu le passage de la fonde de fond.

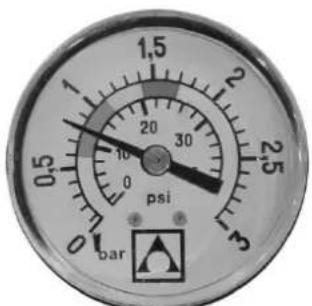

0,8 kg/cm² - 11,4 PSI: Pression normale au début du cycle de filtration.

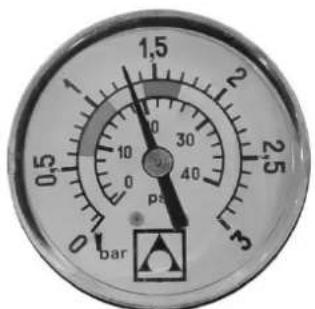

1,3 kg/cm² - 18,5 PSI: Cette pression indique qu'il est nécessaire de proceder à un LAVAGE.
LAVAGE
Le sable forme des milliers de canaux de passage qui retiennent toutes les matières en suspension. Au fur et à mesure, les canaux se bouchent et l'eau ne peut pas passer. Pour cette raison, la pression s'éleve progressivement jusqu'à atteindre 1,3kg/cm^2 , ce qui indique que le sable est encombre de saletés et qu'il est nécessaire de le nettoyer de la façon suivante:
Placer la vanne multivoies en position "LAVAGE". Ouivre les vannes de la bonde de fond et des bouches de refoulement. Demarrer la pompe. Effectuer cette manqueevre pendant 2 minutes. Cette opération permet de verser toute la saleté qui obstrait le filtre sans l'égout.
FRANÇAIS
RECIRCULATION
Dans cette position, la vanne multivoies effectue le passage de l'eau provenant de la pompe directement à la piscine sans passer par l'intérieur du filtré.
VIDANGE
Dans le cas où il n'este pas de vidange au fond de la piscine allant directement à l'égout, la vidange peut se faire à l'aide la pompe. Pour cette opération, placer la vanne multivoies en position de "VIDANGE". Demarrer la pompe avec la vanne de la bonde de fond ouverte. Pour que la pompe aspire, il faut que les conduits d'eau de la bonde et le préfiltre soient pleins d'eau.
Avant de commencer la vidange, vérifier que les vannes des skimmers et de la bouche prise balai soient bien fermées.
RINÇAGE
Après avoir procédé au "LAVAGE" du filtré,mettre en position "FILTRATION".Pendant quelques secondes,l'eau qui arrive à la piscine est trouble. Pour éviter cela, il existe une position "RINÇAGE".Proceder comme suit : Immediatement après de "LAVAGE", placer la vanne en position " RINÇAGE" et faire marcher la pompe pendant une minute.Puis arrêté la pompe et placer la vanne en position "FILTRATION".
Cette position envoie l'eau sale directement à l'égout.
FERMETURE
Comme le nom l'indique, cette position s'utilise pour fermer le passage de l'eau du filtre à la pompe.
Elle permet d'ouvrir le préfiltre de la pompe.
MISE EN MARCHE
Une fois le sable versé, il est nécessaire de le laver:
1.- Place la vanne multivoies en position "LAVAGE"
2.- Ouvrir les vannes des tuyauteries d'aspiration de la piscine etmettre en marche la pompe pendant 4 minutes.
3.- Arreter la pompe et placer la manette de la vanne multivoies en position "FILTRATION".
Cette operation realise, le filtr est pret a commencer les cycles de filtration de la piscine.
Cette opération réalisée, le filtré est pré à commencer les cycles de filtration de la piscine.
IMPORTANT : Tout changement de position de la manette de la vanne multivoies doit se avec la pompe arrêtée.
ENTRETIEN
Dans le nettoyage du filtr, ne pas utiliser de dissolvants qui peuvent endommager et enlever le brillant du même.
Remplacer les joints et les pieces quand nécessaire.
Réaliser les lavages et les rincapes nécessaires selon les instructions anterieurement specifies.
Nettoyer le sable tous les ans pour un bon service avec ASTRAL Filnet solide ou Filnet liquide. Il est conseilé de changer le sable tous les 3 ans environ.
FRANÇAIS
Hivernage:
Afin de ne pas endommager le filtre pendant la période d'hiver, veuillez suivre les indications suivantes:
Réaliser un lavage et un rincege selon les indications dans ce manuel.
Vider le filtré d'eau.
Enlever le couvercle du filtre pour le maintainir ventilé pendant la période d'inactivité.
Pourmettrele filtre en fonctionnement,suivre les instructions specifiées dans le paragraphe MISE EN SERVICE.
PANNES LES PLUS FREQUENTES
| EFFECT CAUSES | SOLUTION | |
| Le filtré a un faible débit d'eau filtrée.Débit de l'aspirationinsuffisant. | Panier préfiltre bouché. Nettoyer le panier. | |
| La pompé tourne à l'envers. | Vérifier que la pompé tourne dans le sens de la flèche qui est gravée sur le corps du préfiltre. Dans la négative, inverser le branchement du moteur*. |
| Les tuyauteries s'aspiration ou deréfoulement sont bouchées. | Nettoyez-les. |
| La pression s'éleverapidément pendant le cycle de filtration. | pH de l'eau élevé (eau trouble). Diminuer | le pH avec Astral PH Minor. |
| Manque de chlore (eau verte). Ajouter du | chlore. |
| Le manomètre oscilleviolement. | Prise d'air de la pompé. | Supprimer les fuites d'eau dans le panier préfiltre et les tuyauteries d'aspiration. |
| Aspiration à moitié fermée. | Vérifier que les vannes d'aspiration sont totalement ouvertes. |
*Dans les cas où la flèche n'este pas, on peut aussi vérifier le sens de la façon suivante:
Se placer devant la pompe, ou plutôt devant la partie où se trouve l'aspiration (le moteur derrière).
Vérifier que le moteur tourne dans le sens inverse des aiguilles d'une montre.
AVERTISSEMENTS DE SECURITE
Ne pas faire fonctionner l'appareil sans eau.
Ne pas manipulier le système avec le filtre branché.
Ne pas laisser enfants ou adultes s'asseoir sur le système.
Ne pas faire une connexion directe du filtré au réseau d'eau, car la pression de l'eau peut être très élevé et supérieure à la pression maximale de travail permise du filtré.
Ne pas nettoyer l'ensemble du couvercle avec dissolvant, car on risque à perdre les propriétés (brillant, transparence...)
Faire attention à ne pas casser les différentes pieces en plastique: il n'est pas nécessaire de serrer les écrous en excès car tout l'assemblage est fait par des joints d'étanchéité.
