BEDIENUNGSANLEITUNG SF211A IFM

Nach der ATEX-Richtlinie 94/9 EG (ATEX) muss bei der Inbetriebnahme eines Gerätes oder eines 1. Schutzsystems innerhalb der Mitgliedsstaaten der Europäischen Union (EU) die Originalbetriebsanleitung und eine Übersetzung dieser Betriebsanleitung in der oder den Sprache(n) des EU-Verwendungslandes mitgeliefert werden. Sollte dieser Lieferung keine Betriebsanleitung oder EG Konformitätserklärung in der Sprache des EU-2. Verwendungslandes beiliegen, kann diese bei Ihrem Händler (siehe Lieferschein) oder beim Hersteller (siehe Deckblatt / Rückseite) angefordert werden. Das Produkt darf nur durch fachkundiges Personal in Betrieb genommen werden. Wir weisen zudem 3. ausdrücklich darauf hin, dass jegliche Haftung ausgeschlossen ist, die daraus resultiert, dass das Gerät ohne die entsprechende Betriebsanleitung in der Sprache des EU-Verwendungslandes in Betrieb genommen wurde.

EE Eesti keel

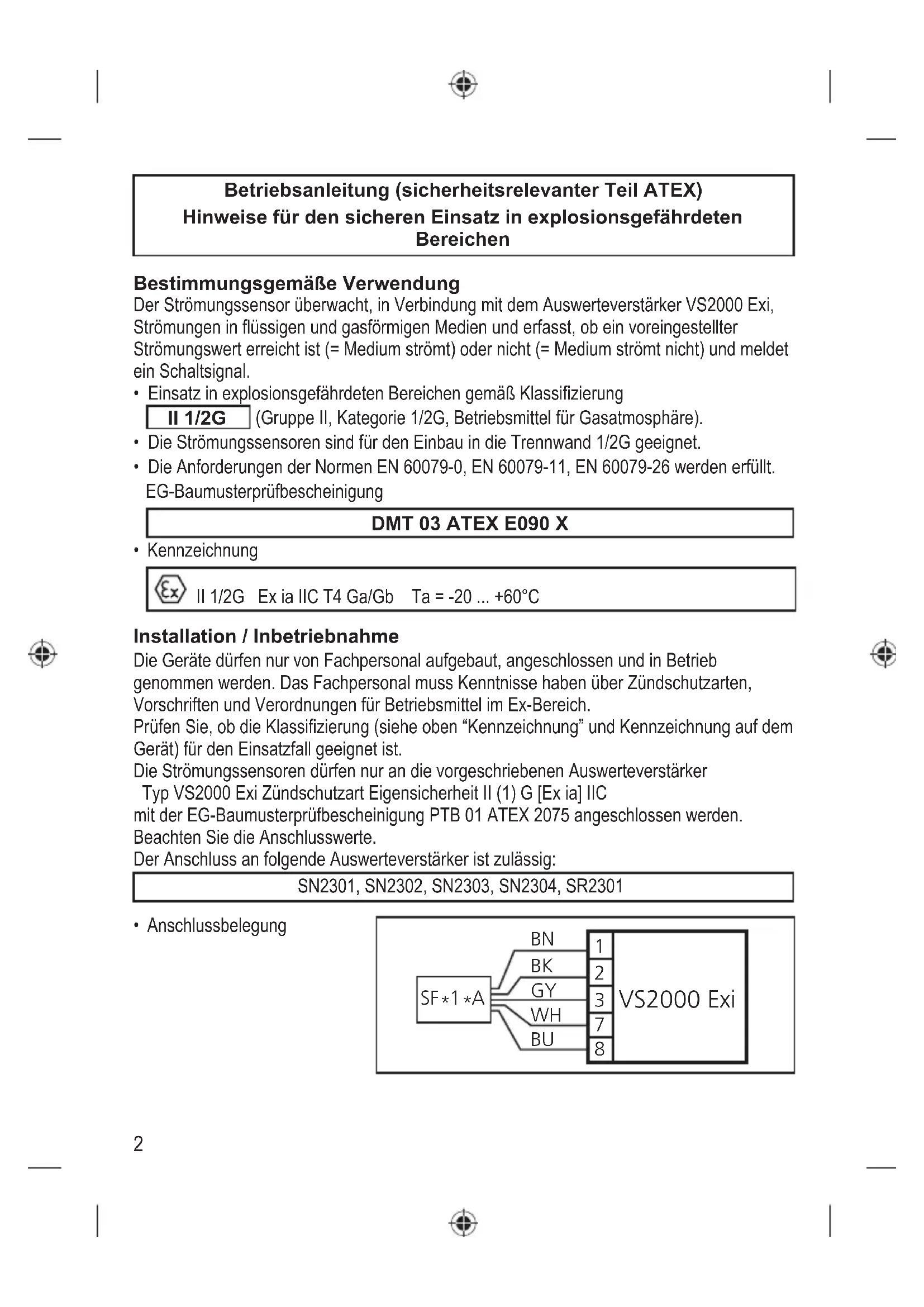

Betriebsanleitung (sicherheitsrelevanter Teil ATEX) Hinweise für den sicheren Einsatz in explosionsgefährdeten Bereichen

Bestimmungsgemäße Verwendung

Der Strömungssensor überwacht, in Verbindung mit dem Auswerteverstärker VS2000 Exi, Strömungen in flüssigen und gasförmigen Medien und erfasst, ob ein voreingestellter Strömungswert erreicht ist (= Medium strömt) oder nicht (= Medium strömt nicht) und meldet ein Schaltsignal.

• Einsatz in explosionsgefährdeten Bereichen gemäß Klassifizierung
  II 1/2G (Gruppe II, Kategorie 1/2G, Betriebsmittel für Gasatmosphäre).
  • Die Strömungssensoren sind für den Einbau in die Trennwand 1/2G geeignet.
  • Die Anforderungen der Normen EN 60079-0, EN 60079-11, EN 60079-26 werden erfüllt. EG-Baumusterprüfbescheinigung

DMT 03 ATEX E090 X

- Kennzeichnung

II 1/2G Ex ia IIC T4 Ga/Gb Ta = -20 ... +60°C

Installation / Inbetriebnahme

Die Geräte dürfen nur von Fachpersonal aufgebaut, angeschlossen und in Betrieb genommen werden. Das Fachpersonal muss Kenntnisse haben über Zündschutzarten, Vorschriften und Verordnungen für Betriebsmittel im Ex-Bereich. Prüfen Sie, ob die Klassifizierung (siehe oben "Kennzeichnung" und Kennzeichnung auf dem Gerät) für den Einsatzfall geeignet ist. Die Strömungssensoren dürfen nur an die vorgeschriebenen Auswerteverstärker Typ VS2000 Exi Zündschutzart Eigensicherheit II (1) G [Ex ia] IIC mit der EG-Baumusterprüfbescheinigung PTB 01 ATEX 2075 angeschlossen werden. Beachten Sie die Anschlusswerte. Der Anschluss an folgende Auswerteverstärker ist zulässig:

- Zulässiger Umgebungstemperaturbereich am Einsatzort und maximaler Mediumstemperaturbereich:

$$ - 2 0 \dots + 6 0 ^ {\circ} \mathrm{C} $$

• Die Baumusterprüfung nach 94/9/EG berücksichtigt grundsätzlich nur atmosphärische Bedingungen (0,8...1,1 bar und Gemischtemperaturen von -20...+60 °C). Der Einsatz bei Drücken außerhalb dieser Bereiche muss vom Anwender beurteilt und freigegeben werden.
• Maximal wirksame innere Induktivität (Li) und Kapazität (Ci) der Strömungssensoren (die Werte gelten für fest angeschlossene Kabel):

Artikel-Nr. Kabellänge Innere Induktivität		(gesamt) in μH	Innere Kapazität (gesamt) in nF
SF311A 6 m 6	1,2
SF211A 6 m 6	1,2
SF111A 6 m 6	1,2
SF*1*A xx m 1*)	2*)

DE

Kabelartikel / Kabelgerätevarianten SF*1*A:

Bei Kabelgerätevarianten mit festangeschlossenen, abweichenden Kabellängen müssen die Werte des Kabels berücksichtigt werden.

0,68 H (Li) / 95 pF (Ci) pro Meter festangeschlossenem Kabel.

*1) Die maximal wirksame innere Induktivität des Gerätes ergibt sich demnach zu: Li = 6 μH + Kabellänge in (m) x 0,68 μH.
*2) Die maximal wirksame innere Kapazität des Gerätes ergibt sich demnach zu: Ci = 1,2 nF + Kabellänge in (m) x 0,095 nF.

Einbauhinweise / Montage

• Beachten Sie die jeweiligen nationalen Vorschriften und Bestimmungen.
  • Die entsprechenden Errichterbestimmungen (z. B. EN 60079-14) sind zu beachten.
• Vermeiden Sie statische Aufladungen an Kunststoffteilen und Kabeln.
• Schützen Sie die Geräte wirksam vor Beschädigung.
• Das Kabel muss fest verlegt und wirksam vor Beschädigung geschützt werden.
• Metallteile (Gehäuse und Befestigungsmaterial) sind in den Potentialausgleich einzubeziehen.
• Das Gerät ist für den Einbau in die Trennwand 1/2G geeignet. Bitte beachten Sie hierzu die besonderen Bedingungen für den sicheren Betrieb.

Besondere Bedingungen für den sicheren Betrieb

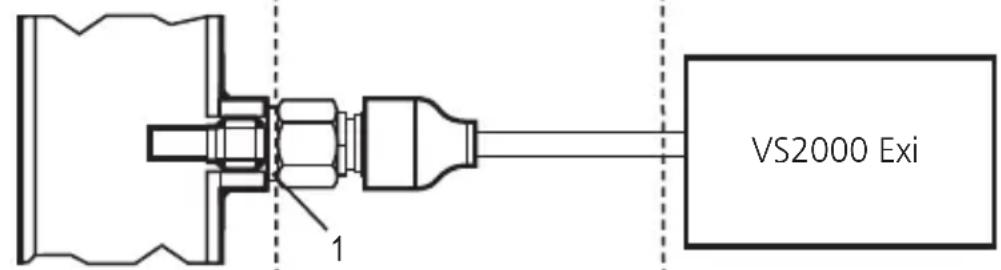

Das Gerät ist geeignet für den Einbau in die Trennwand (Kategorie 1/2G); z. B. Behälter, Rohrleitung. Die Abdichtung an der Übergangsstelle (Kategorie 1/2G) muss nach den Bestimmungen des jeweiligen Einsatzfalles ausgelegt sein. Der in den Bereich der Kategorie 1G (Zone 0) hineinragende Teil des Sensorgehäuses aus korrosionsbeständigem Stahl (1.4404) weist funktionsbedingt eine Wandstärke von minimal 0,6 mm auf. In der Verwendung ist durch den Anwender sicherzustellen, dass in diesem Bereich Risiken, z. B. durch aggressive Medien oder durch mechanische Gefährdungen, ausgeschlossen sind. Montage in Rohrleitung oder Behälter:

Kategorie 1G (Zone 0)

VS2000 Exi 1

Kategorie 2G, 3G (Zone 1 oder 2)
Außerhalb des Ex-Bereichs

VS2000 Exi

1: Dichtung

Instandhaltung / Wartung

• Der Strömungssensor ist in die wiederkehrende Druckprüfung des Behälters bzw. der Rohrleitung einzubeziehen.
• Es dürfen keine Änderungen am Gerät vorgenommen werden; Reparaturen sind nicht möglich. Wenden Sie sich im Fehlerfall bitte an den Hersteller.
• Bei Bedarf können Sie Datenblätter oder EG-Baumusterprüfbescheinigungen beim Hersteller anfordern (s. Deckblatt / Rückseite).

Maßzeichnungen und Hinweise zum bestimmungsgemäßen Einbau entnehmen Sie bitte dem gesondert beiliegenden Teil der Betriebsanleitung ("Betriebsanleitung / Montagehinweise").
