BEDIENUNGSANLEITUNG AC1376 IFM
Bestimmungsgemäß Verwendung
- Das AS-i DP Gateway integriert zwei AS-i Master (AS-i-Version 3.0) und eine Profibus DP-Schnittstelle
- Er steuert den Datenautausch zur Sensor-/Aktuator-Ebene
- kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway)
Schnittstelle RS232C
Die serielle Schnittstelle ist nicht nutzbar.
Profibus-DP-Schnittstelle
- Baudrate 9600 bis 12 MBaud
- max. Entfernung zwischen Gateway und Host: abhängig von der Baudrate
- Potentialtrennung zur Gateway-Versorgung
- bis zu 31 parallel geschaltete Gateways
- Steckerbelegung: Pin 3: Signal B; Pin 8: Signal A
Montage
Befestigen Sie das AS-i DP Gateway auf einer 35 mm-Profilschiene, die elektrisch eine sichere Erdverbindung aufweist. Die Schutzart des Gerats beträgt IP 20, daß sollte es an einem geschützten Ort montiert werden (z. B. Schaltschrank).
Achten Sie auf eine betauungsfrei Umgebung. Vermeiden Sie übermäßig Staubentwicklung, Vibrations- und Stoßbelastungen. Die Luftzirkulation durch die Lüftungsöffnungen darf nicht behindiert werden.
Vermeiden Sie eine Montage in direkter Höhe zu Frequenzumrichtern.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie niemals die Minuspontiale untereinander oder Minuspontiale und FE-Anschluss. Stellen Sie eine elektrisch sichere Erdverbindung zwischen AS-i DP Gateway (Klemme FE) und Gerät-Erdanschluss her.
Versorgen Sie das AS-i DP Gateway mit einer Spannung von 24 V DC (20...30 V PELV), z. B. aus dem 24 V Netzteil DN2011 der ifm electronic. Der Anschluss erfolgt an den Klemmen +24 V und 0 V.

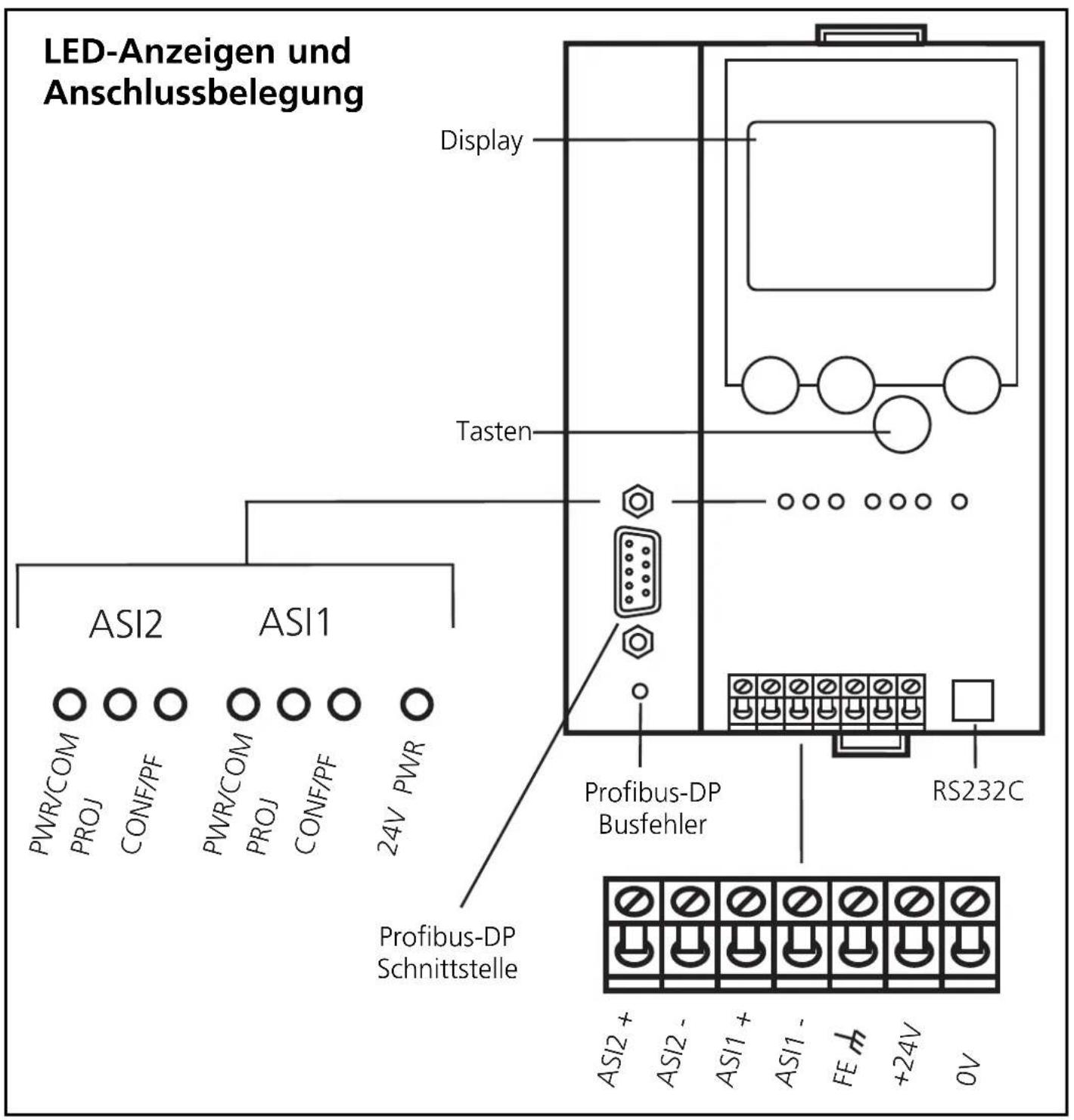

Bedien- und Anzeigeelemente
Sie werden von drei Diagnose-LEDs auf dem AS-i DP Gateway über den Zustand der Master und der angeschlossenen System informiert.
- LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt
- LED PWR/COM blinkt: AS-i Spannung vorhanden, es wurde aber kein Slave korrekt erkannt
- LED PROJ leuchtet: Projektierungsmodus aktiv, die Konfigurationsüberwachung ist abgeschaltet
- LED PROJ blinkt: Projektierungsmodus aktiv, Umschalten in geschützten Betrieb nicht möglich, da ein Slave mit Adresse 0 angeschlossen ist
- LED CONF/PF leuchtet: Projektierte und aktuelle Konfiguration stimmen nicht überein
- LED CONF/PF blinkt: Peripheriefehler an mindestens einem angeschlossenen Slave
- LED Profibus DP leuchtet:Profibus DP Busfehler

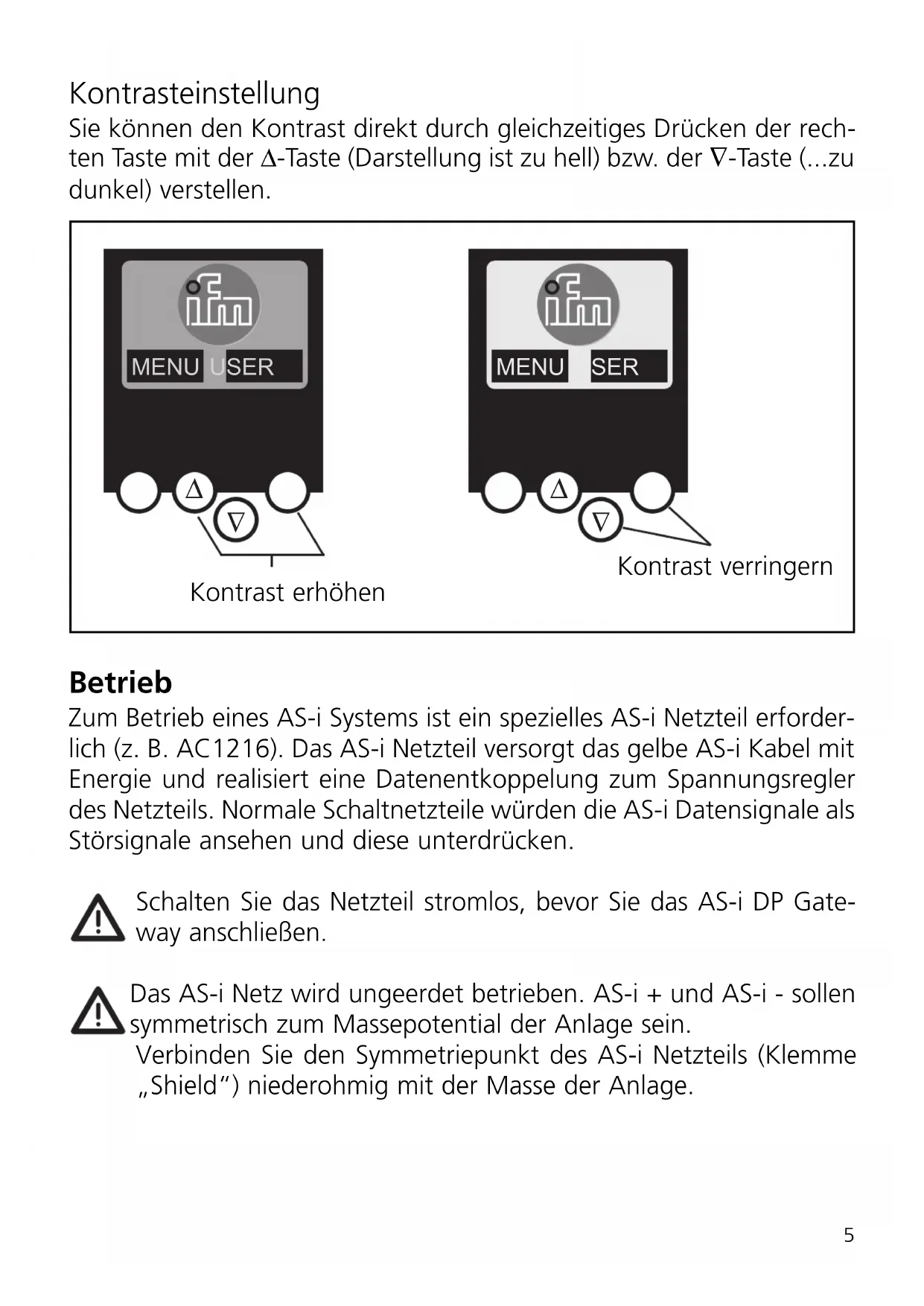

Kontrasteinstellung
Sie können den Kontrast direkt durch gleichzeitiges Drücken der rechten Taste mit der -Taste (Darstellung ist zu hell) bzw. der -Taste (...zukunkel) verstellen.

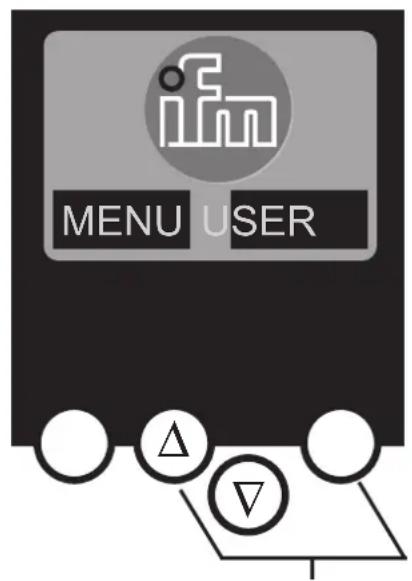

Kontrast erhöhen

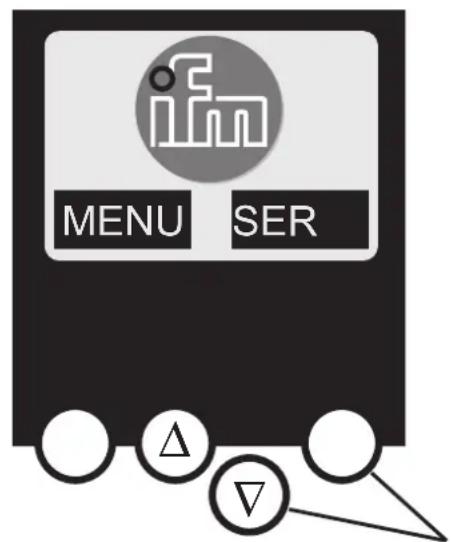

Krontrast verringern
Betrieb
Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforderlich (z. B. AC1216). Das AS-i Netzteil versorgt das gelbe AS-i Kabel mit Energie und realisiert eine Datenentkoppelung zum Spannungsregler des Netzteils. Normale Schaltnetzeile wurden die AS-i Datensignale als Störsignale ansehen und diese unterträcken.
Schalten Sie das Netzteil stromlos, bevor Sie das AS-i DP Gateway anschließen.
Das AS-i Netz wird ungeerdet betrieben. AS-i + und AS-i - sollen symmetrisch zum Massepotential der Anlage sein.
Verbinden Sie den Symmetriepunkt des AS-i Netzteils (Klemme „Shield") niederohmig mit der Masse der Anlage.
Menu-Übersicht

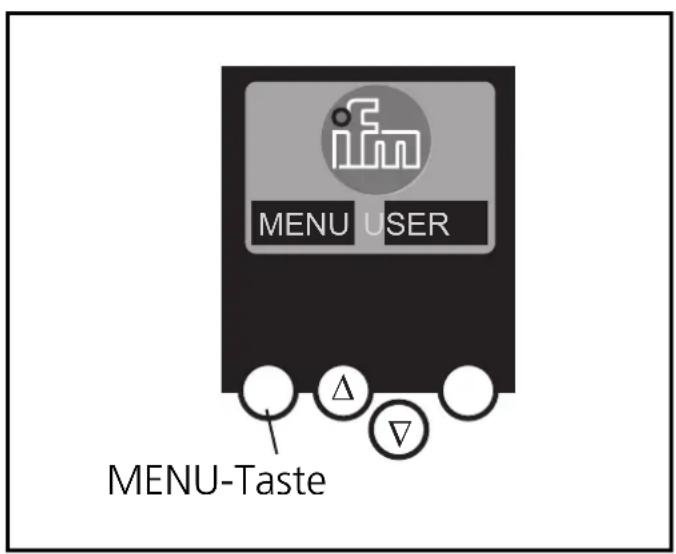

Sie erreichen das Hauptmenu, indem Sie im Startdisplay die linke Taste „MENU" drucken.

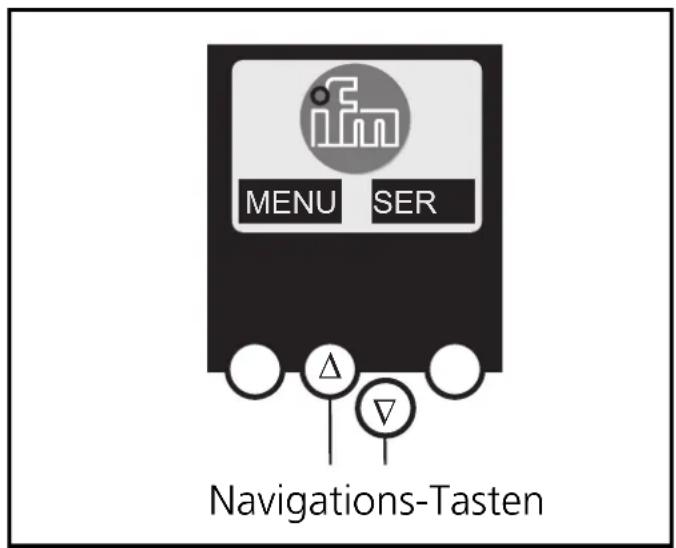

Sie navigieren innerhalb eines Menüpunktes, indem Sie die Tasten oder drucken.
Drücken Sie die Tasten gleichzeitig, um zwischen deutschem und englishchem Menu zu wechseln.
Menu-Navigation
O Slave Lists (Prüfen der Adressen der angeschlossenen AS-i Slaves)
ListederdetektiertenAS-iSlaves(LDS)
ListederprojektiertenAS-iSlaves(LPS)
ListederaktiviertenAS-iSlaves(LAS)
Listeder AS-i Slaves mit Peripheriefehler (LPF)
O Address Slave (Programmierung der korrekten Adressen in den angeschlossenen AS-i Slaves)
Umadressieren eines am Gateway angeschlossen AS-i Slaves
Automatisches adressieren neuer AS-i Slaves auf die{nachste freie Adresse (Easy Startup)
O Quick Setup (Zusammenfassung der für eine Grundkonfiguration erforderlichen Menüpunkte)
Die aktuelle AS-i Konfiguration einlesen (Config all)
Einstellung der Feldbusverbindung
O System Setup (Einstellung des Gateway Gerätes)
Eingabe des Passwortes zur Freigabe von Änderungen in der Systemkonfiguration
Update der Firmware des Gateways (spezielle Programmiersoftware erforderlich)
O System Info (Geräte Informationen)
Hardware und Firmware Versionsnummern desses Gateways
Seriennummer desses Gateways
Aktuelle / Maximale Zykluszeit
O Master Setup (AS-i Masterflags)
Die aktuelle AS-i Konfiguration einlesen (Config all)
Wechsel in den Projektierungsmodus: Konfiguration des AS-i Systems
Wechsel in den geschützten Betrieb: Normalbetrieb (der Master überwacht die Konfiguration)
Deaktivieren der automatischen AS-i Slaves Adressierung im geschützten Betrieb
Deaktivieren des AS-i Resets beim Verlassen des Projektierungsmodus
Anzeige des Config-Errors Zählers des angeschlossenen AS-i Systems
Reset des Config-Errors Zählers
Anzeige der prozentualen Fehlerrate des angeschlossenen AS-i Systems
O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves)
Digitale bzw. analogue Ein-/Ausgänge der angeschlossenen AS-i Slaves
Aktuelle und projektierte Parameter der ange schlossenen AS-i Slaves
Aktuelle und projektierte I/O- ind ID-Codes der angeschlossenen AS-i Slaves
V Telegrammfehler in der Kommunikation zu den angeschlossenen AS-i Slaves
O Fieldbus Setup(Einstellung der Feldbusschnittstelle)
Eingabe der Slave-Adresse des Gateways im überlagerten Profibus DP
V Weitere Eingaben über den überlagerten Profi-bus DP
Das Gerät muss von einer galvanisch getrennten Quelle versorgt werden, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von
a) 5 A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder
b) 100Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp)
verfügt.
