Caractéristique	Détails
Type de produit	Capteur de température
Plage de mesure	-50 à 150 °C
Précision	± 1 °C
Alimentation	24 V DC
Sortie	Signal analogique
Dimensions	60 x 40 x 30 mm
Poids	150 g
Utilisation	Surveillance de la température dans les systèmes industriels
Maintenance	Vérification régulière de l'étalonnage
Sécurité	Respecter les normes électriques en vigueur
Informations générales	Compatible avec de nombreux systèmes de contrôle

FOIRE AUX QUESTIONS - AC1376 IFM

Quel est le voltage de fonctionnement de l'IFM AC1376 ?

L'IFM AC1376 fonctionne avec un voltage de 24 V DC.

Comment connecter l'IFM AC1376 à mon système ?

Pour connecter l'IFM AC1376, suivez le schéma de câblage fourni dans le manuel d'utilisation, en veillant à respecter les polarités.

L'IFM AC1376 est-il étanche ?

Oui, l'IFM AC1376 a un indice de protection IP67, ce qui signifie qu'il est résistant à la poussière et à l'eau.

Que faire si l'IFM AC1376 ne s'allume pas ?

Vérifiez d'abord les connexions électriques et assurez-vous que le voltage d'alimentation est correct. Si le problème persiste, contactez le support technique.

Quelle est la température de fonctionnement de l'IFM AC1376 ?

L'IFM AC1376 fonctionne dans une plage de température de -25 °C à +70 °C.

Comment calibrer l'IFM AC1376 ?

La calibration de l'IFM AC1376 doit être effectuée selon les instructions du manuel d'utilisation, en utilisant les outils de calibration appropriés.

Où puis-je trouver le manuel d'utilisation de l'IFM AC1376 ?

Le manuel d'utilisation de l'IFM AC1376 est disponible sur le site officiel d'IFM ou peut être obtenu en contactant le service client.

L'IFM AC1376 est-il compatible avec les systèmes de contrôle PLC ?

Oui, l'IFM AC1376 est conçu pour être compatible avec la plupart des systèmes de contrôle PLC sur le marché.

Quelle est la durée de vie de l'IFM AC1376 ?

La durée de vie de l'IFM AC1376 dépend des conditions d'utilisation, mais il est conçu pour fonctionner de manière fiable pendant plusieurs années.

Comment obtenir une assistance technique pour l'IFM AC1376 ?

Pour obtenir une assistance technique, vous pouvez contacter le support client d'IFM par téléphone ou par email, en fournissant les détails de votre produit.

MODE D'EMPLOI AC1376 IFM

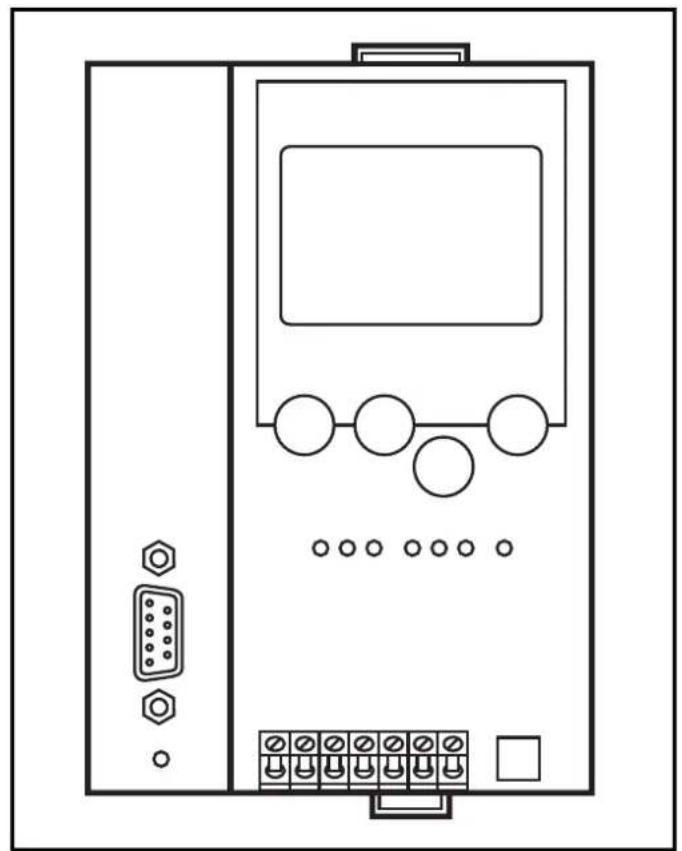

• La passerelle AS-i DP intègre deux maîtres AS-i (version AS-i 3.0) et une interface Profibus-DP.

• Il contrôle l'échange de données avec le niveau capteurs/ action- neurs,

• peut communiquer avec le niveau système de commande supérieur (mode passerelle). Interface RS232C L'interface série ne peut pas être utilisée. Interface Profibus-DP

• Débit de transmission 9600 à 12 MBaud

• Distance maximum entre la passerelle et l'hôte: en fonction du débit de transmission

• Séparation galvanique avec l'alimentation de la passerelle

• Jusqu'à 31 passerelles connectées en parallèle

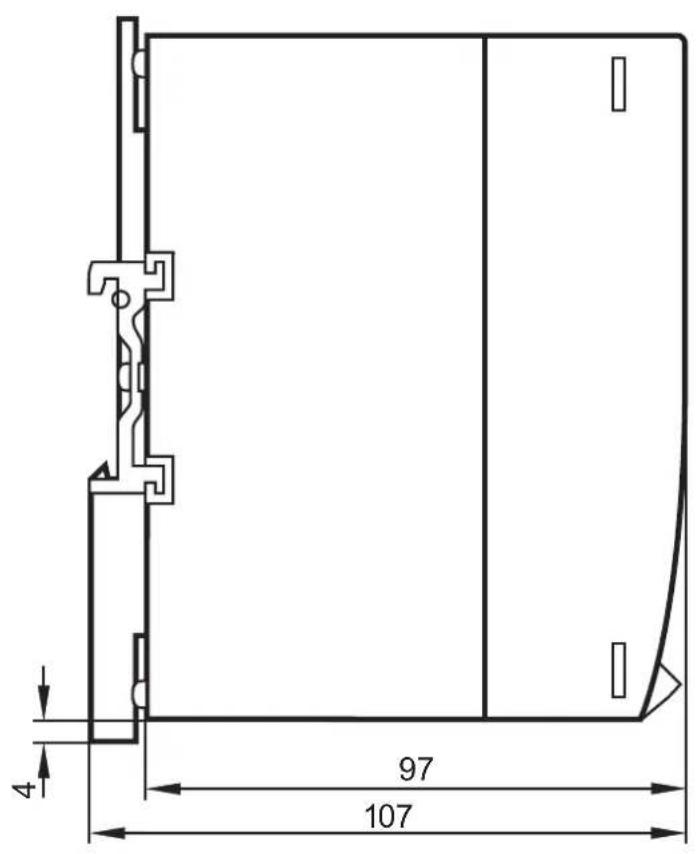

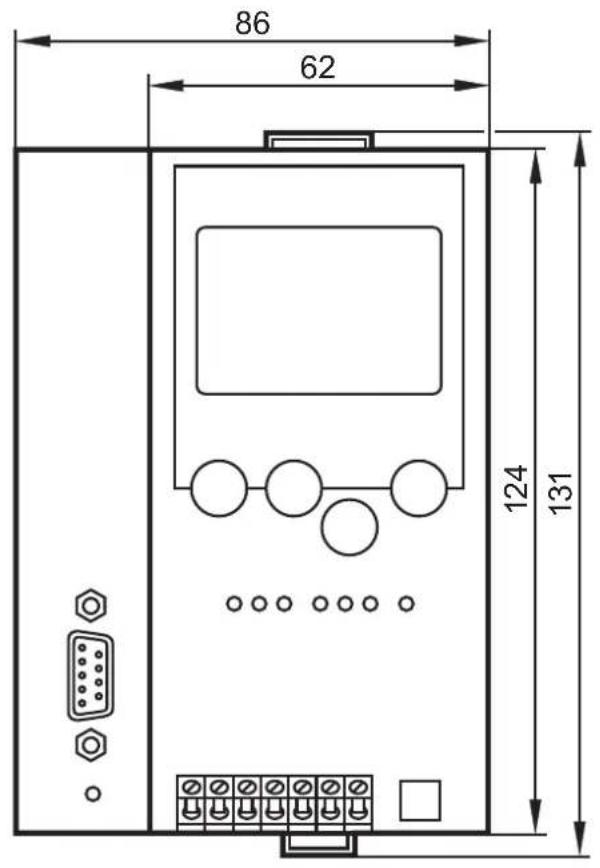

• Raccordement des broches: broche 3: signal B, broche 8: signal A Montage Fixer la passerelle AS-i DP sur un rail profilé 35 mm qui a une connexion électrique sûre à la terre. La protection de l'appareil est IP20, de ce fait il doit être monté dans un lieu protégé (par ex. armoi- re électrique). S'assurer d'un environnement sans condensation. Eviter les excès de poussières, les vibrations et les chocs. La circulation d'air à tra- vers les trous d'évent ne doit pas être gênée. Eviter un montage à proximité directe des variateurs de fréquence. Raccordement électrique Mettre l'installation hors tension. Raccorder l'appareil selon les indications sur les bornes. Ne jamais raccorder les potentiels négatifs l'un à l'autre ou les potentiels négatifs à la connexion FE. S'assurer d'une connexion électrique sûre entre la passerelle AS-i DP (borne FE) et la terre de l'appareil. 16Alimenter la passerelle AS-i DP en 24 V DC (20...30 V TBTP), par ex. via l'alimentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0 V. Eléments de service et d'indication L'état des maîtres et du système raccordé est indiqué par trois LED de diagnostic sur la passerelle.

• LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été détecté

• LED PWR/COM clignote: Alimentation AS-i présente, mais aucun esclave n'a été détecté correctement

• LED PROJ allumée: Mode projet actif, la surveillance de la configuration est désactivée

• LED PROJ clignote: Mode projet actif, passage dans le mode protégé impossible car un esclave avec l'adresse 0 est raccordé

• LED CONF/PF allumée: La configuration présélectionnée et la configuration actuelle ne sont pas identiques

• LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé

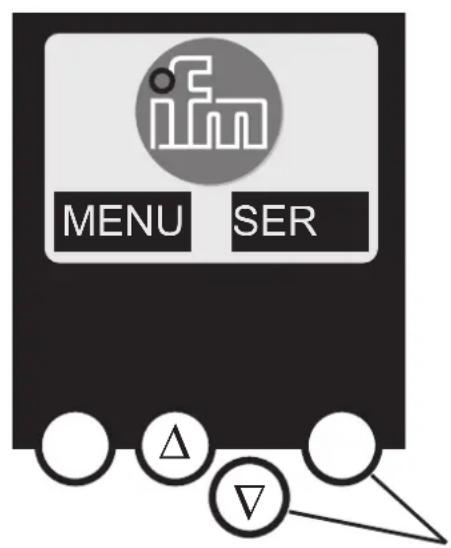

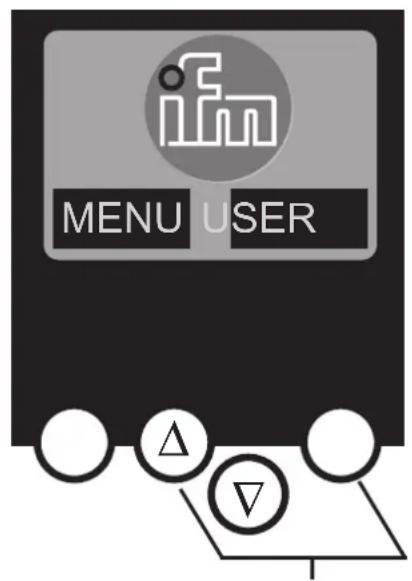

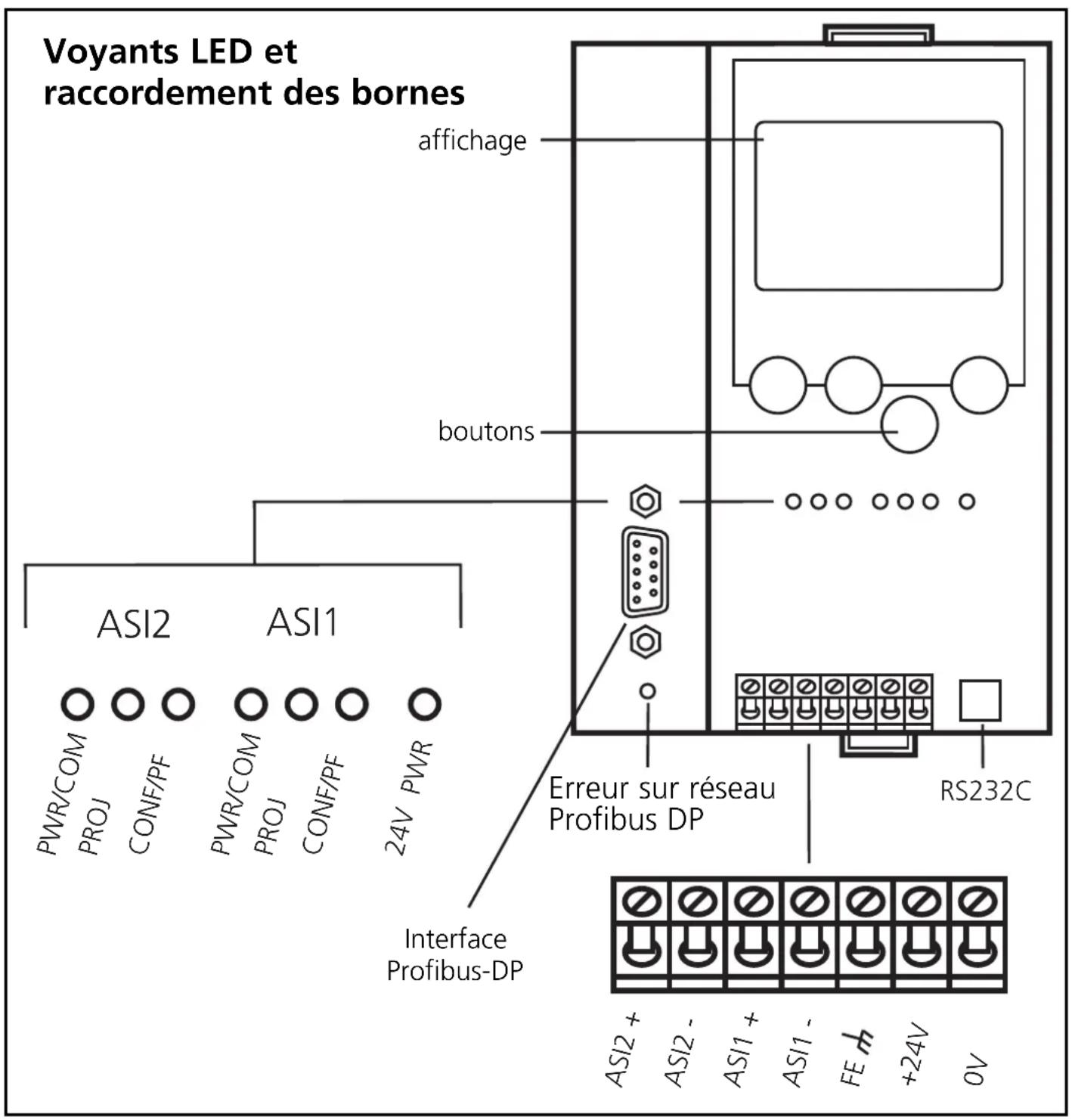

PWR/COM PROJ CONF/PF PWR/COM PROJ CONF/PF 24V PWR Voyants LED et raccordement des bornes Interface Profibus-DP affichage boutons Erreur sur réseau Profibus DPRéglage du contraste Le contraste peut être modifié directement en appuyant simultané- ment sur le bouton droit et le bouton Δ (trop clair) ou le bouton ∇ (trop foncé). Fonctionnement Pour le fonctionnement d'un système AS-i une alimentation AS-i spé- cifique est nécessaire (par ex. AC1216). L'alimentation AS-i alimente le câble AS-i jaune en énergie et réalise un découplage des données par rapport au régulateur de tension de l'alimentation. Des alimentations à découpage standard considéreraient les signaux de données AS-i comme des signaux parasites et les supprimeraient. Déconnecter l'alimentation avant de raccorder la passerelle AS-i DP. Le système AS-i fonctionne sans mise à la terre. AS-i + et AS-i - doivent être symétriques par rapport à la masse de l'installation. S'assurer que le raccordement du point de symétrie de l'alimen- tation AS-i (borne "shield") à la masse de l'installation est de faible résistance.

MENU USER augmenter le contraste réduire le contrasteAperçu du menu Navigation menu O Slave Lists (Vérification des adresses des esclaves AS-i raccordés) ∇ Liste des esclaves AS-i détectés (LDS) ∇ Liste des esclaves AS-i présélectionnés (LPS) ∇ Liste des esclaves AS-i activés (LAS) ∇ Liste des esclaves AS-i avec défaut périphérie (LPF) O Address Slave (Programmation des adresses correctes dans les esclaves AS-i raccordés) ∇ Ré-adressage d'un esclave AS-i raccordé a la pas- serelle AS-i DP ∇ Adressage automatique de nouveaux esclaves AS-i à la prochaine adresse disponible (easy startup) O Quick Setup (Sommaire des points de menu nécessaires pour une configuration de base) ∇ Lecture de la configuration AS-i actuelle (config all) ∇ Réglage de la connexion bus de terrain

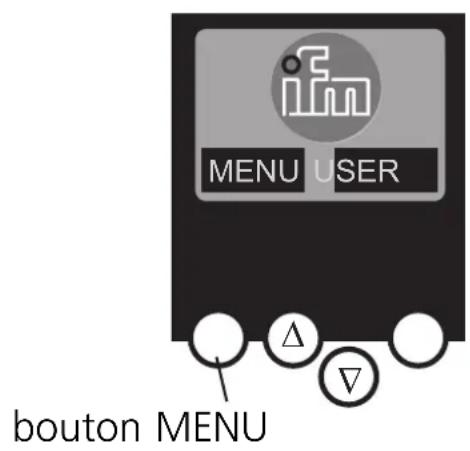

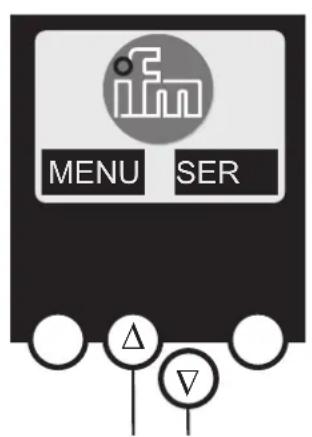

Le menu principal est ouvert en appuyant sur le bouton gauche "MENU" dans l'écran de départ. L'appui sur le bouton Δ ou ∇ per- met une navigation dans un point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais.

MENU USER bouton MENU boutons de navigationO System Setup (Réglage de la passarelle) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware de la passarelle (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil) ∇ Numéros de version hard et firmware de la passa- relle ∇ Numéro série de la passarelle ∇ Temps de cycle actuel /maximal O Master Setup (Bits internes du maître AS-i) ∇ Lecture de la configuration AS-i actuelle (config all) ∇ Passage dans le mode projet: configuration du système AS-i ∇ Passage dans le mode protégé: fonctionnement normal (le maître surveille la configuration) ∇ Désactivation de l'adressage automatique des esclaves AS-i en mode protégé ∇ Désactivation du reset AS-i lorsque le mode pro jet est quitté ∇ Affichage du compteur config-error du système AS-i raccordé ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇ Défauts message dans la communication avec les esclaves AS-i raccordés 21O Fieldbus Setup (Réglage de l'interface bus de terrain) ∇ Saisie de l'adresse esclave de la passerelle dans le Profibus DP supérieur ∇ D'autres saisies via le Profibus DP supérieur
