ACHTUNG: 4-Takt-Motor Öl (15W40) kontrollieren!

2 SICHERHEITSZEICHEN / SAFETY SIGNS / 4

3 TECHNIK / TECHNIC 5

3.1 Lieferumfang / Delivery content / contenuto della consegna /contenu de la livraison 5

3.2 Komponenten / Components / Componenti / Composants 5

3.3 Technische Daten /Technical details / Data tecnicí / Données techniques...... 6

4 VORWORT (DE) 7

5 SICHERHEIT 8

5.1 Bestimmungsmäßige Verwendung 8

5.2 Sicherheitshinweise 8

5.3 Restrisiken 10

5.4 Persönliche Ausrüstung....11

5.5 Gurt....11

6 MONTAGE 12

6.1 Lieferumfang prüfen....12

6.2 Zusammenbau 12

7 BETRIEB 14

7.1 Betriebshinweise....14

7.2 Motor Starten 14

7.3 Motor Stoppen 14

8 WARTUNG 15

8.1 Reinigung 15

8.1.1 Reinigung des Luftfilters 15

8.1.2 Zündkerze kontrollieren 15

8.1.3 Motorölwechsel/Motorölstandskontrolle.... 16

Motorölkontrolle: 16

8.2 Lagerung 16

8.3 Entsorgung 16

9 FEHLERBEHEBUNG 17

10 PREFACE (EN) 18

11 SAFETY 19

2 SICHERHEITSZEICHEN / SAFETY SIGNS /

DE CE-KONFORM – Dieses Produkt entspricht den EG-Richtlinien.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedienen und so Schäden an Mensch und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfällen führen

DE Persönliche Schutzausrüstung!

DE Heiße Oberfläche, Verbrennungsgefahr!

DE Leicht entflammbar! Offenes Feuer verboten

DE Vergiftungsgefahr durch Kohlenmonoxid (CO) ! Nicht in Innenräumen und in der Nähe von offenen Fenstern und Belüftungen verwenden

DE Feste Teile können wegkatapultiert werden!

DE Sicherheitsabstand einhalten

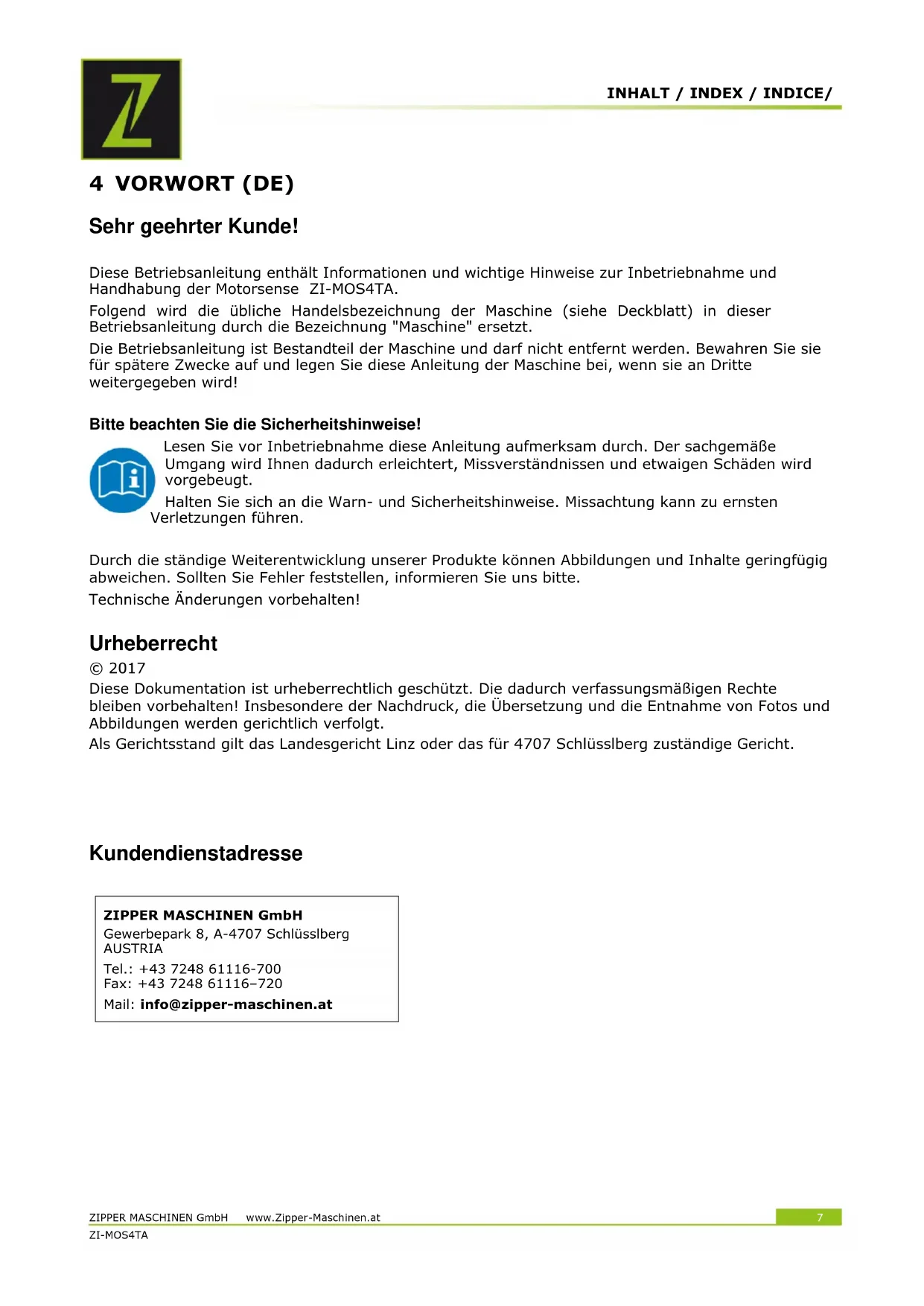

Sehr geehrter Kunde!

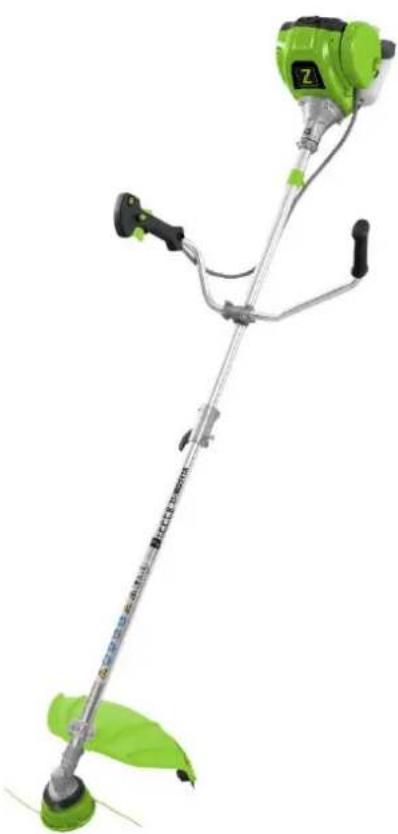

Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Motorsense ZI-MOS4TA.

Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und darf nicht entfernt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäße Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte können Abbildungen und Inhalte geringfügig abweichen. Sollten Sie Fehler feststellen, informieren Sie uns bitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2017

Diese Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen lassen! Die vom Hersteller vorgeschriebenen Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzuhalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

zum Mähen bzw. Trimmen von Gras, Unkraut und Gestrüpp.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNUNG

• Verwenden Sie nur für die Maschine zulässige Schneidwerkzeuge!
• Das Verwenden von Kreissägeblättern ist strikt verboten!
• Beschädigte Schneidwerkzeuge dürfen auf keinem Fall begradigt oder geschweißt werden!

HÖCHSTE VERLETZUNGSGEFAHR!

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schäden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Die Maschine nur bei ausreichend guten Lichtverhältnissen verwenden, damit eine gefahrenlose Bedienung gewährleistet werden kann.
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeiten an der Maschine verboten!
• Vorsicht bei rutschigem Untergrund – Rutschgefahr - Verletzungsgefahr. Tragen Sie beim Arbeiten solides und rutschfestes Schuhwerk. Rutschen/ Stolpern/Fallen sind eine Hauptursache für schwere oder tödliche Verletzungen.
  • Die Maschine darf nur vom eingeschulten Fachpersonal bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Wenn Sie die Maschine an Dritte weitergeben, ist diese Anleitung der Maschine zwingend beizulegen.
• Vor jeder Verwendung ist die Betriebssicherheit der Maschine zu prüfen ( fester Sitz des Schneidwerkzeuges, ordnungsgemäße Funktion des Gashebels)
• Verbrennungsgefahr! Während dem Betrieb strömen heiße Abgase aus und Maschinenteile wie etwa Vergaser und Motor werden heiß.

• Legen Sie die heiße Motorsense nie in trockenes Gras oder auf sonstige, leicht entflammbare Materialien.

• Nach dem Betrieb muss die Maschine auskühlen. Ansonsten besteht akute Verbrennungsgefahr
  • ACHTUNG: Benzin ist sehr leicht entzündlich!

• Rauchen sowie offenes Feuer sind während dem Tanken verboten. Tanken Sie nicht, wenn der Motor und Vergaser noch sehr heiß sind.
• Tanken nur im Freien oder in gut durchlüfteten Räumen.
• Vermeiden Sie Kontakt mit Haut und Kleidung (Brandgefahr!).
• Nach dem Tanken Tankdeckel gut verschließen und auf Dichtheit prüfen. Startvorgang mindestens 3m entfernt vom Tankort.
• Verschütteter Treibstoff ist sofort wegzuwischen.

• Arbeiten Sie konzentriert, sicherheitsbewusst und achten Sie stets auf einen sicheren STAND beim Arbeiten! Vorsicht bei unebenen Arbeitsflächen sowie Arbeitsflächen mit Gefälle!
  • Schneiden niemals:

• über Hüfthöhe

• auf einer Leiter stehend

• auf Bäumen

• Regelmäßige Pausen vermindern das Sicherheitsrisiko durch Kontrollverlust wegen Ermüdung. Wechseln Sie immer wieder die Arbeitsposition.

• Abnormale Körperhaltung vermeiden.
• Im Leerlauf darf sich das Schneidwerkzeug nicht drehen!
• Die maximale Wellendrehzahl darf die angegebene Geschwindigkeit nicht überschreiten. Einstellungen überprüfen lassen!
• Im Umkreis von 15m darf sich keine weitere Person aufhalten!
• Diesen Abstand auch zu Sachen einhalten!
  • Gefahr der Sachbeschädigung!
• Feste Gegenstände Steine, Metallteile, o. Ä. können weggeschleudert werden – Verletzungsgefahr!
• Bei Arbeiten an der Maschine geeignete Schutzausrüstung (Schutzhandschuhe, Schutzbrille, Schutzhelm, Gehörschutz, ...) tragen!
• Die laufende Maschine darf nie unbeaufsichtigt sein! Nach Beendigung des Arbeitens, sowie bei jeglicher Pause, Motor abstellen.
• Vor Wartungsarbeiten oder Einstellarbeiten ist die Maschine auszuschalten. Lagerung immer mit leerem Tank an einem sicheren Ort.
• Greifen Sie während dem Betrieb nie in den Mähapparat.
• Achten sie darauf, dass sie nicht unter das Schneidwerkzeug geraten! Verwenden Sie für die anstehende Arbeit immer das richtige Schneidwerkzeug.
• Lassen Sie den Motor niemals in abgeschlossenen oder begrenzten Bereichen laufen. Die Abgase enthalten giftiges Kohlenmonoxid. Die Belastung kann Bewusstlosigkeit verursachen und zum Tod führen.
• Vor dem Start, nach dem Ausfall oder Schlag, überprüfen Sie unbedingt das Gerät und stellen Sie sicher, dass es sich in einem guten Zustand befindet.
• Tragen Sie feste Handschuhe, wenn Sie den Freischneider bedienen oder wenn Sie das Schneidmesser einbauen oder entfernen.

TRANSPORTHINWEISE:

• Motor ausschalten
• Messerschutz anbringen
• Maschine sichern
• Tank vollständig leeren, Kraftstoffaustritt vermeiden
• Um Beschädigungen zu vermeiden Gerät nie schleifen sondern immer vollständig anheben.

LAGERHINWEISE:

• Fadenspule und Mähmesser entfernen und säubern
• Messerschutz anbringen
  • Maschine reinigen und trocknen
• Tank vollständig leeren, Kraftstoffaustritt vermeiden

- An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt (Schutz von Schnittverletzungen) lagern

5.3 Restrisiken

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Gefahr durch Lärm:

Arbeiten ohne Gehörschutz kann das Gehör auf Dauer schädigen.

• Gefahr durch die Arbeitsumgebung:

Achten Sie auf Steine und andere Dinge, die durch die Maschine herumgeschleudert werden können, sowie auf herunterfallende Äste.

• Gefahr für die Hände bzw. Finger:

Greifen Sie während dem Betrieb nie in den Mähapparat der Maschine. Nach dem Betrieb muss die Maschine auskühlen. Sonst besteht akute Verbrennungsgefahr!

- Erfassen und Aufwickeln:

Drähte und Schnüre können vom Messerblatt bzw. der Fadenspule erfasst werden und können sowohl die Maschine beschädigen als auch Verletzungen verursachen. Bei der Beseitigung solcher Zustände Motor abstellen!

- Vibration:

Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Werkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.

Warnung:

Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Werkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Werkzeug verwendet wird.

- Schwingung:

Wenn sich Personen mit Durchblutungsstörungen zu starken mechanischen Schwingungen aussetzen, kann es zu Schädigungen von Blutgefäßen und/oder Nervensystem kommen. Folgende Symptome können durch Vibrationen an Fingern, Händen oder Handgelenken auftreten: „Einschlafen“ von Körperteilen (Taubheit), Kribbeln, Schmerz, Stechen, Veränderung von Hautfarbe oder Haut. Falls eines dieser Symptome auftritt, suchen Sie einen Arzt auf!

Um das Risiko der „Weißfingerkrankheit“ zu verringern, halten Sie Ihre Hände während des Arbeitens warm und warten und pflegen Sie das Werkzeug und Zubehörteile gut.

- Kickback – Rückschlag:

Beim Arbeiten mit metallischen Schneidmessern kann es, wenn feste Gegenstände (Bäume, Zweige, Steine, oder dergleichen) berührt werden, zu einem Rückschlag des ganzen Gerätes oder zu einem schlagartigen Zug nach vorne kommen.

Dieser Rückschlag tritt ohne Vorwarnung schlagartig ein und kann zum Kontrollverlust über das Gerät und zur Gefährdung des Benutzers und umstehenden Personen führen. Besondere

Gefährdung droht in schwer einsehbaren Bereichen und dichtem Bewuchs.

So bewahren Sie Kontrolle bei Rückschlag:

• Halten Sie das Gerät beim Arbeiten immer mit beiden Händen sicher fest.
- Achten Sie auf einen sicheren Stand. Halten Sie die Füße bequem gespreizt und rechnen Sie immer mit einem möglichen Rückschlag.
• Überschätzen Sie sich nicht und bewahren Sie beim Arbeiten jederzeit das Gleichgewicht.
• Vor Schnittbeginn sollte das Schneidmesser die volle Arbeitsdrehzahl erreicht haben.
- Beim Freischneiden können Steine und Schutt hochgeschleudert werden und zu schweren Verletzungen führen.
- Achten Sie darauf, dass die Schutzhaube sicher montiert ist.

Werden rotierende Teile (Schneidmesser) unkorrekt befestigt, kann dies zu schweren Unfällen führen.

Kontrollieren Sie vor Arbeitsbeginn das Schneidmesser auf festen Sitz.

Diese Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Motorsense ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal benutzt wird.

Trotz aller Sicherheitsvorschriften ist und bleibt ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung zur Benutzung von der Maschine der wichtigste Sicherheitsfaktor!

5.4 Persönliche Ausrüstung

A B C D E H G F ~ 20 cm

A. Sicherheitshelm
B. Gehörschutz
C. Gesichtsschutz
D. Gurt
E. Handschuhe
F. Sicherheitsabdeckung des Blattes
G. Sicherheitsschuhe
H. Arbeitshose

HINWEIS

Das Werkzeug nur mit, vor der Inbetriebnahme an den Bediener angepasstem, Schultergurt bedienen. Bedienung der Motorsense niemals mit einer Hand!

5.5 Gurt

• Legen Sie den Tragegurt 2 über die Schultern.
• Schließen Sie den Tragegurt-Verschluss 3.
• Stellen Sie an den Gurtstraffern 1 der Schultergurte die Gurtlänge so ein, dass sich die Motorsensen-Halterung 4 auf Hüfthöhe befindet.
• Richten Sie die Längen der Gurte so aus, dass das Gewicht gleichmäßig auf beide Schultern verteilt ist.
• Hängen Sie den Gurt mit der Schnellkupplung in die Gurtöse der Maschine ein.

Mähen Sie niemals ohne die Maschine mit dem Gurt an sich zu hängen

1 2 3 4

6 MONTAGE

6.1 Lieferumfang prüfen

Vermerken Sie sichtbare Transportschäden stets auf dem Lieferschein und überprüfen Sie die Maschine nach dem Auspacken umgehend auf Transportschäden bzw. auf fehlende oder beschädigte Teile. Melden Sie Beschädigungen der Maschine oder fehlende Teile umgehend Ihrem Händler bzw. der Spedition.

6.2 Zusammenbau

Die Maschine kommt teilmontiert und es müssen die zum Transport deomontierten Bauteile wie nachfolgen beschrieben montiert werden und die Betriebsstoffe aufzufüllen.

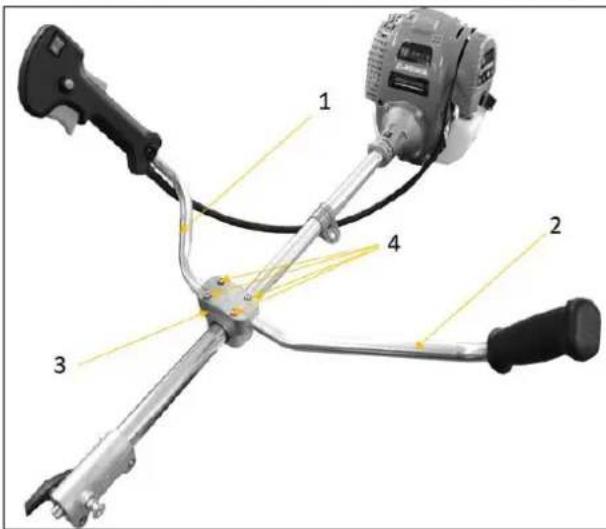

Handgriff (1) und Handgriff (2) in die Halterung (3) einstecken und mittels der vier Schrauben (4) an der Maschine fixieren

Kabel/Seilzug fixieren

Kabel/Seilzug (2) in Klammer (1) fixieren und Klammer (1) auf Stange fixieren

Z1 Per Z1-Mosata 2 3 4 1

Stange verbinden

Die beiden Teilstücke (1) und (2) der Stange zusammenstecken und mittels Bolzen (4) und Griff (3) verbinden

1 2 3

Fadenmesser montieren

Fadenmesser (1) mittels zwei Schrauben (3) an der Schutzabdeckung montieren

Schutzabdeckung montieren

Die Schutzabdeckung (1) mittels zwei Schrauben (3) an der Stange montieren

1 2 3

Montage Fadenspule

1. Aufsatz (3) mittels Inbusschlüssel (2) fixieren. (Inbusschlüssel durch beide Bohrungen schieben, Bohrung am Aufsatz (3) muss vorher durch drehen ausgerichtet werden.

2. Fadenspule (4) auf Gewinde (1) aufsetzen und festdrehen

HINWEIS

LINKSGEWINDE

1. Aufsatz (3) mittels Inbussschlüssel (2) fixieren. (Inbussschlüssel durch beide Bohrungen schieben, Bohrung am Aufsatz (3) muss vorher durch drehen ausgerichtet werden.
2. Mähmesser (4) aufsetzen
3. Flansch (5) montieren
4. Flansch (6) und Mutter (7) montieren und Mutter (7) festziehen
5. Kontrolle der Laufrichtung (Pfeile auf Mähmesser und Schutzabdeckung müssen übereinstimmen)

HINWEIS

LINKSGEWINDE

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfreien Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prüfen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

7.1 Betriebshinweise

HINWEIS

• Vor sämtliche Umrüstarbeiten bei Maschine abschalten und abkühlen lassen!
  • Die Maschine immer mit Gurt bedienen!
• In Gefahrensituationen die Maschine mit dem Schnellverschluss vom Schultergurt lösen
• Vor jeder Inbetriebnahme sicher gehen, dass der Treibstoff und -tank in einwandfreiem Zustand ist!
• Motorölstand vor Start kontrolliert wurde und bei Mindermenge aufgefüllt wurde.

WARNUNG

ACHTUNG! Motoröl für den Transport abgelassen. Vor dem Gebrauch Motoröl einfüllen. Bei Nichtbeachtung entsteht ein dauerhafter Schaden am Motor und setzt die Garantie außer Kraft!

7.2 Motor Starten

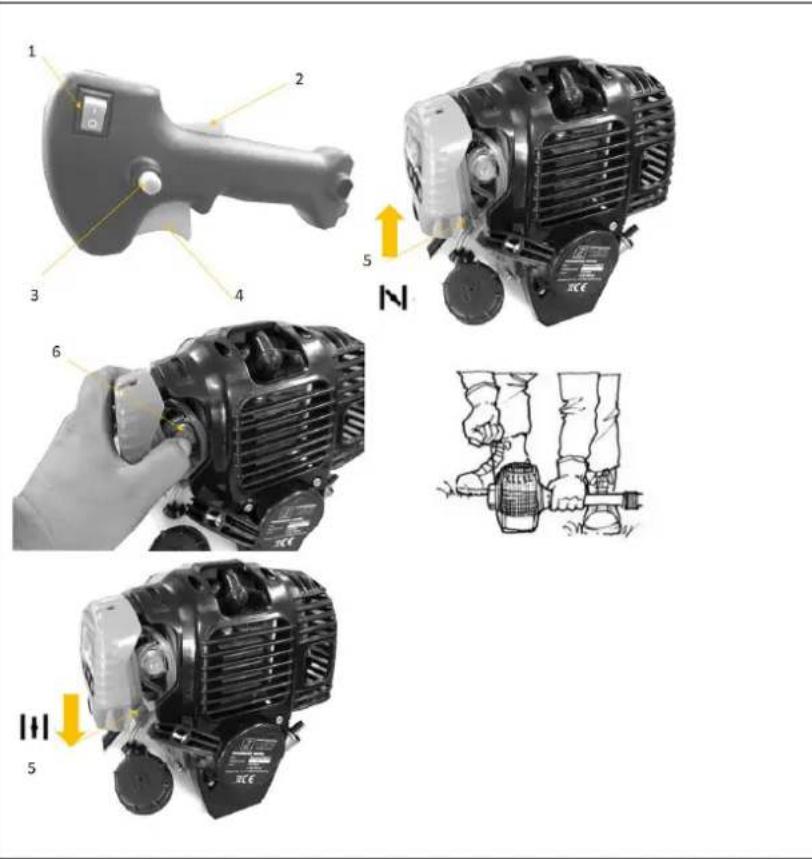

1. Hauptschalter (1) auf „I“ schalten = Maschine betriebsbereit
2. Startgasstellung einnehmen: Freigabehebel (2) und Gashebel (4) drücken und Halter (3) drücken
3. Choke (5) schließen (in oberer Stellung)
4. Primärpumpe (6) 2-3 mal drücken
5. Startseilzug greifen und langsam anziehen bis der ein Widerstand spürbar ist, Seilzug von diesem Punkt etwas zurückspulen lassen und kraftvoll anziehen.
6. Wenn der Motor ruhig läuft, Choke (5) öffnen (untere Stellung

7.3 Motor Stoppen

- Gashebel (4) loslassen und Hauptschalter (1) auf ein „0“ stellen.

8 WARTUNG

ACHTUNG

Vor Wartungsarbeiten Maschine ausschalten und Maschine abkühlen lassen!

Die Maschine ist wartungsarm und enthält nur wenig Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen können, umgehend beseitigen lassen.

Tragen Sie feste Handschuhe, wenn Sie das Schneidmesser einbauen oder entfernen.

Beschädigte Schneidwerkzeuge dürfen auf keinen Fall begradigt oder geschweißt werden!

HINWEIS

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfällen und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollten nur von autorisierten Service Center durchgeführt werden.

Unsachgemäßer Eingriff kann das Gerät beschädigen oder Ihre Sicherheit gefährden.

Kontrollen zur Instandhaltung der Maschine
Lockere oder verlorene Schrauben	Vor jeder Inbetriebnahme
Beschädigung von Maschinenteilen	Vor jeder Inbetriebnahme
Beschädigung der Schneidausrüstung	Vor jeder Inbetriebnahme
Kraftstofftank auf Dichtheit	Vor jeder Inbetriebnahme
Maschine säubern	Nach jeder Inbetriebnahme
Zündkerze reinigen	Alle 25 Betriebsstunden
Luftfilter reinigen	Alle 20-30 Betriebsstunden

8.1 Reinigung

Maschine von Staub und Grasresten befreien. Maschinengehäuse mit einem feuchten Tuch und gegebenenfalls etwas handelsüblichem Spülmittel säubern.

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln kann zu Lack- und anderen Sachschäden an der Maschine führen!

Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden

Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40)!

8.1.1 Reinigung des Luftfilters

Ein verstopfter, schmutziger Luftfilter verringert die Leistungsfähigkeit Ihres Motors erheblich! Lösen Sie die Abdeckung des Luftfilters. Nehmen Sie die Luftfilterabdeckung ab, nehmen Sie den Luftfilter heraus. Reinigen Sie den Luftfilter unter fließendem Wasser. Wringen Sie ihn aus. Lassen Sie ihn trocknen. Tropfen Sie einige Tropfen Motoröl auf den Filter. Setzen Sie den Filter wieder ein und montieren Sie die Luftfilterabdeckung.

8.1.2 Zündkerze kontrollieren

Nehmen Sie die Zündkerzenkappe ab. Lösen und entfernen Sie vorsichtig die Zündkerze. Reinigen Sie die Zündkerze mit einer kleinen Bürste von Rußablagerungen etc.

Der Kontaktabstand zwischen den beiden Kontakten sollte etwa 0,5mm - 0,7mm (etwa Kreditkartendicke) betragen

8.1.3 Motorölwechsel/Motorölstandskontrolle

HINWEI S

Altöle sind giftig und dürfen nicht in die Umwelt gelangen!

Kontaktieren Sie gegebenenfalls die lokalen Behörden für Informationen bezüglich der ordnungsgemäßen Entsorgung.

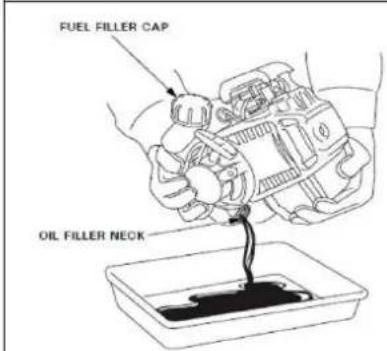

1 OIL FILLER CAP/DIPSTICK LOWER LIMIT OIL FILL HOLE 2 (bottom edge) UPPER LIMIT UPPER LIMIT

FUEL FILLER CAP OIL FILLER NECK

Motorölkontrolle:

Vor jeder Inbetriebnahme! Ölmessstab (1) herausdrehen Minimum: LOWER LIMIT Maximum. UPPER LIMIT

Bei unterschreiten des Minimums Motoröl auffüllen.

Motorölwechsel:

Alle 100 Betriebsstunden Motoröl in geeigneten Behälter ablassen Neues Motoröl (empfohlen: 15W40 oder gleichwertiges) nachfüllen (2)

8.2 Lagerung

Wenn die Motorsense länger als 30 Tage gelagert wird:

• Warten Sie bis die Maschine ausreichend abgekühlt ist.
• Lassen Sie den Treibstoff aus dem Tank in ein geeignetes Auffanggefäß ab und lagern Sie den abgelassenen Treibstoff in einem geeigneten Behälter.
• Fadenspule und Messerblatt entfernen und säubern
• Messerschutz anbringen
  • Maschine reinigen und trocknen
• An einem trockenen, außerhalb der Reichweite von Kindern Ort, gut verpackt (Schutz vor Schnittverletzungen) lagern
• Bedecken Sie die Maschine gut und lagern Sie diese an einem trockenen und sauberen Ort.

8.3 Entsorgung

Entsorgen Sie Ihre Maschine, Maschinenkomponenten und Betriebsmittel nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder ein gleichwertiges Gerät kaufen, ist dieser in bestimmten Ländern verpflichtet Ihre alte Maschine fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

WARNUNG

Heiße Oberflächen und rotierende Maschinenteile bei laufendem Motor können schwere Verletzungen hervorrufen oder sogar zum Tod führen. Maschine vor Arbeiten zur Störungsbeseitigung immer still setzen und gegen unbeabsichtigte Wiederinbetriebnahme sichern.

Fehler	Mögliche Ursache	Behebung
Motor läuft nicht	Falsche Reihenfolge beim Startvorgang	Beachten Sie die richtige Startfolge
	Luftfilter verschmutzt	Luftfilter reinigen/ersetzen
	Fehlende Kraftstoffversorgung	Tanken
	Fehler in der Kraftstoffleitung	Kraftstoffleitung auf Knicke oder Beschädigungen überprüfen
	Motor abgesoffen	Zündkerze herausschrauben, reinigen und trocknen; anschließend das Starterseil mehrmals ziehen; Zündkerze wieder reinschrauben
	Zündkerzenstecker nicht aufgesteckt	Zündkerzenstecker aufstecken
	Kein Zündfunke	Zündkerze reinigen/ersetzenZündkabel prüfen
Motor läuft an und stirbt sofort ab	Falsche Vergasereinstellung (Leerlaufdrehzahl)	an Kundendienst wenden
Maschine arbeitet mit Unterbrechungen (stottert)	Vergaser ist falsch eingestellt	an Kundendienst wenden
	Zündkerze ist verrußt	Zündkerze reinigen/ersetzen.Zündkerzenstecker prüfen
	Vergaser ist falsch eingestellt	an Kundendienst wenden
Maschine arbeitet nicht mit voller Leistung	Maschine ist überlastet	Zu viel Schnittmaterial
	Luftfilter ist verschmutzt	Luftfilter reinigen/ersetzen
	Vergaser ist falsch eingestellt	an Kundendienst wenden
Schneidwerkzeug rotiert im Leerlauf	Leerlaufdrehzahl zu hoch	Leerlaufdrehzahl einstellen
Schneidwerkzeug rotiert, aber hat keine Leistung	Choke auf ON	Choke auf OFF stellen
Schlechtes Schnittergebnis	Fremdmaterial, Gras um das Blatt gewickelt	Entfernen Sie Material
	Zu hohes Gras	Wechseln Sie das Schneidwerkzeug
	Stumpfes Mähmesser	Mähmesser nachschärfen oder durch neues ersetzen

HINWEIS

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

10 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg

AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

11 SAFETY

11.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

17 SICUREZZA

17.1 Uso previsto

Achten Sie auf Steine und andere Dinge, die durch die Maschine herumgeschleudert werden können, sowie auf herunterfallende Äste.

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

24 SECURITE

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkürzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEI S

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sie bitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverständnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benötigten Ersatzteile eindeutig markiert sind.

Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

Bitte kreuzen Sie eine der untenstehenden an / Please tick one box from below:

□ Serviceanfrage / service inquiry □ Ersatzteilanfrage / spare part inquiry □ Garantieantrag / guarantee claim

1. Daten Antragsteller (\* sind Pflichtfelder) / senders information (\* required)

* Vorname, Nachname / first name, family name
* Straße, Hausnummer / street, house number
* PLZ, Ort / ZIP code, place
* Staat / country
* (Mobil)telefon / (mobile) phone International numbers with country code
* E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number: ____ *Maschinentype/machine type:

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führen Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFÜLLTE FORMULARE KÖNNEN NICHT BEARBEITET WERDEN!

GARANTIEANTRÄGE KÖNNEN AUSSCHLIESSLICH UNTER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.

BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFFENDEN ERSATZTEILZEICHNUNG BEI! MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZIERUNG UND ERMÖGLICHT SO EINE RASCHERE BEARBEITUNG.
