Produkttyp	Zementmischer (Betonmischer)
Marke	Zipper
Modell	ZIBTM130
Trommelvolumen	130 Liter
Stromversorgung	220-240 V ~ 50 Hz, Sicherung 16 A
Elektrischer Schutz	Fehlerstromschutzschalter 30 mA empfohlen
Trommelmaterial	Stahl
Räder	2 feste Räder + 1 Lenkrolle
Gewicht	ca. 50 kg
Bestimmungsgemäße Verwendung	Herstellung von Beton und Mörtel
Arbeitsbedingungen	Feuchte max. 70 %, Temperatur +5 bis +40 °C
Wartung	Schmierung alle 100 Stunden, Reinigung mit Wasser
Sicherheit	Tragen von Schutzausrüstung, Erdung erforderlich
Ersatzteile	Bestellbar über Explosionszeichnung der Anleitung
Garantie	2 Jahre (privat), 1 Jahr (gewerblich)
Erste Montage	Erforderlicher Zusammenbau: Räder, Stützfuß, Trommel, Motorgehäuse
Elektrischer Anschluss	Durch qualifizierten Elektriker, Steckdose mit Erdung
Reinigung	Nur Wasser, keine Lösungsmittel oder aggressive Reinigungsmittel

Häufig gestellte Fragen - ZIBTM130 Zipper

Wie montiere ich den Betonmischer ZIBTM130?

Befolgen Sie die Schritte in der Anleitung: Montieren Sie die Räder am hinteren Fuß, befestigen Sie den Stützfuß am Rahmen, dann montieren Sie die untere und obere Trommel, den Mischer, den Gitter, die Lenkrolle und das Motorgehäuse. Ziehen Sie alle Schrauben fest.

Welches Öl sollte ich zur Schmierung verwenden?

Verwenden Sie ein leichtes Öl oder Schmierfett für alle beweglichen Teile. Tragen Sie nach der Reinigung eine dünne Schicht auf.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie die Stromversorgung, die Sicherung (16 A) und den Schalter. Wenn der Motor summt, aber nicht startet, kann das Zahnkranz blockiert oder der Kondensator defekt sein. Kontaktieren Sie den Kundendienst.

Wie stelle ich die Spannung des Keilriemens ein?

Entfernen Sie die Motorabdeckung. Lösen Sie die Motorschrauben, spannen Sie den Riemen so, dass er unter Fingerdruck etwa 5 mm nachgibt, dann ziehen Sie sie wieder fest. Ersetzen Sie den Riemen bei Verschleiß.

Kann ich die Maschine zum Mischen von Lebensmitteln verwenden?

Nein, sie ist ausschließlich für Beton und Mörtel bestimmt. Das Mischen von explosiven, entzündlichen oder schädlichen Substanzen ist verboten.

Was ist die maximale Mischkapazität?

Das Trommelvolumen beträgt 130 Liter. Überschreiten Sie diese Kapazität nicht, um Überlauf und Überlastung zu vermeiden.

Wie reinige ich die Trommel nach Gebrauch?

Füllen Sie die Trommel mit Wasser und Kies, lassen Sie sie einige Minuten laufen, dann entleeren Sie sie. Verwenden Sie keine Lösungsmittel oder Chemikalien. Reinigen Sie auch blanke Metallteile mit einem Korrosionsschutzmittel.

Welche Schutzausrüstung sollte ich tragen?

Tragen Sie enge Arbeitskleidung, Schutzhandschuhe nach EN 388 Klasse 3111, Sicherheitsbrille oder Gesichtsschutz und Sicherheitsschuhe S1.

Wie transportiere ich den Betonmischer?

Bringen Sie die Trommel in die untere Position. Verwenden Sie die Transportgriffe. Für den Fahrzeugtransport die Füße einklappen und mit einem Spanngurt sichern.

Wo kann ich Ersatzteile bestellen?

Verwenden Sie das Serviceformular am Ende der Anleitung. Geben Sie den Maschinentyp, die Teilenummer und die Bezeichnung an. Fügen Sie zur Verdeutlichung eine Kopie der Explosionszeichnung bei.

BEDIENUNGSANLEITUNG ZIBTM130 Zipper

FR BETRIEBSANLEITUNG

BETONMISCHER

Übersetzung / Translation

EN USER MANUAL

CONCRETE MIXER

SL NAVODILA ZA UPORABO

MEŠALNIK BETONA

HR UPUTA ZA UPORABU

MIJEŠALICA ZA BETON

FR MODE D'EMPLOI

BÉTONNIÈRE

ZI-BTM130

EAN:9120039233383

1 INHALT / INDEX

1 INHALT/INDEX2

2 SICHERHEITSZEICHEN / SAFETY SIGNS / SYMBOLES DE SECURITE 4

3 TECHNIK/TECHNIC/TEHNIKA / TECHNIQUE 7

3.1 Komponenten /Components/Komponente/ Composants 7
3.2 Lieferumfang / Delivery Content / Vsebina posiljke / Opseg isporuke /

Contenu de la livraison 8
3.3 Technische Daten /Technical data/ Tehnični podatki / Tehnički podaci /

6.1 Bestimmungsmäßige Verwendung 18
6.2 Sicherheitshinweise 18
6.3 Restrisiken 20

7 BETRIEB

7.1 Betriebshinweise 21
7.2 Bedienung 21

8 WARTUNG

8.1 Instandhaltung und Wartungsplan 23
8.2 Keilriemen spannen 23
8.3 Transport 23
8.4 Reinigung 24
8.5 Entsorgung 24

9 FEHLERBEHEBUNG

10 PREFACE (EN)

11 SAFETY

33 GEWÄHRLEISTUNG (DE)

34 WARRANTY GUIDELINES (EN)

35 GARANCIJA (SL)

36 JAMSTVO (HR)

37 GARANTIE (FR)

38 PRODUKTBEOBACHTUNG

2 SICHERHEITSZEICHEN / SAFETY SIGNS / SYMBOLES DE SECURITE

DE

SICHERHEITSZEICHEN

BDEUTUNG DER SYMBOLE

EN

SAFETY SIGNS

DEFINITION OF SYMBOLS

FR

SYMBOLES DE SECURITE

IFICATION DES SYMBOLES

SL

VARNOSTNE OZNAKE

POMEN SIMBOLOV

HR

ZNAKOVI ZA SIGURNOST

ZNAÇENJE SIMBOLA

C E

DE CE-KONFORM:Dieses Produkt entspricht den EG-Richtlinien

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedieten und so Schaden an Menschen und Maschine vorzubeugen.

DE WARNUNG! Beachten Sie die Sicherheitssymbole! Die Nichtbeachtung der Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfälle führen.

DE Allgemeiner Hinweis

EN General note

Schutzausrüstung tragen!

EN

Maschine vor Wartung und Pausen ausschalten und Netzsteckerziehen!

EN

DE Nur geschultes Personal!

DE Betonmischer nur waagrecht auf ebenen und festen Boden stellen und betreiben!

DE Betonmischer im Betrieb nicht bewegen!

DE Nicht in die sich drehende Trommel greifen!

DE Gefährliche elektrische Spannung!

EN High voltage!

SL Nevarna elektricna napetost!

HR Opasan elektrichi napon!

DE Warning vor rotierenden Teilen!

DE Warning vor Handverletzungen (Quetschungen am Zahnkranz)!

DE Motor vor Nasse schützen!

DE Sicherheitsabstand einhalten!

3 TECHNIK/TECHNIC/TEHNIKA / TECHNIQUE

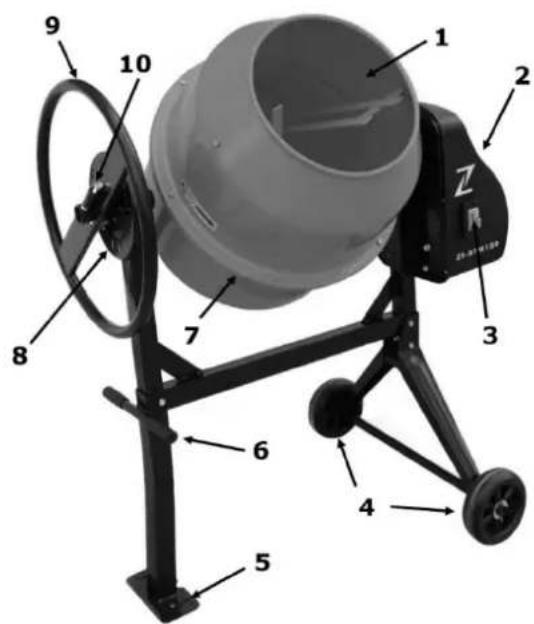

3.1 Komponenten /Components/Komponente/ Composants

ZI-BTM130
1	Trommel	6	Transportgriff
	Drum		Transport handle
	Boben		Transportna ročica
	Bubanj		Drška za transport
	Tambour		Poignée de transport
2	Motor	7	Zahnkranz
			Sprocket
			Zobati venec
			Zupčanik
			Couronne dentée
3	EIN-AUS-Schalter	8	Rasterscheibe
	ON-OFF-Switch		Grating disc
	Stikalo za VKLOP-IZKLOP		Rešetaksta plošča
	Prekidač za uključivanje-isključivanje		Ploča za pozicioniranje
	Interrupteur MARCHE-ARRÉT		Plateau à grille
4	Transporträder	9	Schwenkrad
	Transport wheels		Swiveling wheel
	Transportna kolesa		Krmilno kolo
	Transportni kotači		Zakretno kolo
	Roues de transport		Roue pivotante
5	Standfuß	10	Spannfeder
	Base		Tension spring
	Podnožje		Vpenjalna vžmet
	Noga		Zatezna opruga
	Pied de soutien		Ressort tendeur

3.2 Lieferumfang / Delivery Content / Vsebina posiljke / Opseg isporuke / Contenu de la livraison

3.3 Technische Daten /Technical data/ Tehnični podatki / Tehnički podaci / Données techniques

ZI-BTM130
Betriebsspannung / Voltage / Obratovalna napetost / Radni napon / Tension de fonctionnement	230 V / 50Hz
Motorleistung / Motor power / Moč motorja / Snaga motora / Puisance du moteur	550 W S6(30%)
Schutzklasse / Protection class / Zaščitni razred / Klasa zašite / Classe de protection	II ☐
Trommelvolumen / Drum capacity / Prostornina bobna / Volumen bubnja / Volume du tambour	130 I
Trommelumdhrehungen / Drum speed / Število vrtljajev bobna / Broj okretaja bubnja / Rotations du tambour	26 min-1
Schutzart / Protection mode / Vrsta zašcite / Vrsta zašite / Classe	IP 45D
Abmessungen / Dimension / Dimenzije / Dimenzije / Dimensions	1200 x 710 x 1450 mm
Gewicht / Weight / Teža / Težina / Poids (netto / brutto; net/gross)	48 / 51 kg
Schalldruckpegel LPA / Sound pressure level LPA / Nivo zvočnegа tlaka LPA / Razina zvučnog tlaka LPA / Niveau de pression acoustique LPA	<71 dB (A) k: 3dB(A)
Garantierter Schalleistungspegel LWA / guaranteed sound power level LWA / Nivo zvočne moči LWA / Razina zvučne snage LWA / Niveau de puissance acoustique garanti LWA	95 dB(A)

4 MONTAGE / ASSEMBLING / MONTAZA / MONTAGE

Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihr hem Handler oder der Spedition. Sichtbare Transportschäden mussen außer dem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

Am hinteren Standfuß die 2 Räder montieren. Montagereihenfolge:

Splint an Inneseite der Achse montieren, anschlieBend Dlatanscheibe

• Rad + Distanzscheibe auf Achse aufbringen und mit einem weiteren

Splint sichern. Splinte nach der Montage leicht aufbiegen

Standfuß mit seitlich 2 Schrauben M8x70, 2 Sicherungsringen+Scheiben 8mm, 2 Muttern M8 sowie Stirnseitig mit 1 Schraube M8x55 /Sicherungsring/Scheibe und Mutter am Rahmen montieren und fest anziehen.

Radstütze analog Standfuß am Rahmen montieren.

Am Trommelunterteil die Lagerhalterung montieren (1)

Trommelunterteil mit Lagerhalterung vorsichtig auf vormontiertes Gestell (großerer am Standfuß) setzen, mit 2 Sechskantschrauben M8x65, 2 Scheiben, 2 Federringe und 2 Mattern M8 festziehen.

Montiere die Schaufeln auf die beiden vorgesehen LÖcher am Trommelboden. M8x16 schraube von außen in die Trommel einführen, anschließend die Lederscheibe die Schaufel, die Scheibe, den Sicherungsring und die Mutter in dieser Reihenfolge an der Schraube montieren. Noch nicht final anziehen.

Positionieren sie das Oberteil am Unterteil sodass die LÖcher und die beiden Pfeile ausgerichtet sind (Achtung Pfeil markieren die exakte Ausrichtung). Montiere die 6 M8x16 Schrauben +Scheiben + Sicherungsringe am Gewinde des Unterteils. Befestige die Schaufeln auch am Oberteil indem die 2 M8x16 Schlitzschrauben von außen angebracht werden. Die Lederscheibe sollte wieder zwischen Schaufel und Trommel angebracht werden und anschließend mit Scheibe+Sicherungsring und Mutter festgezogen werden.itte anschließend alle Schrauben noch festziehen.

Rasterscheibe mit 2 Sechskantschrauben M8x25, 2 Scheiben, 2 Federringe auf Schwenkachse montieren und festziehen.

Die Feder ist für eine bessere Montage in seinem Halter fixiert. Schieben Sie das Rad über den Schaft mit dem größeren Durchmesser bis die Löcher im Bügel mit dem gebohrten Loch übereinstimmmen. Führren Sie eine M10X60 Sechskantschraube und eine Mutter mit einer flachen Unterlegscheibe und Sicherungsring von der anderen Seite ein.

Schrauben Sie die Mutter fest am Biegel an, aber nicht zu fest, damit das Rad noch um die Schraube schwenken kann. Entfernen sie das U-formige Blech um die Feder zu entspannen.

Achtung: Das Schwenkad muss um die Schraube schwenken können, so dass die Ölen auf dem Bügel mit den Schlitzen des

Verriegelungsblechs verbunden oder davon getrennt werden können.

Motorgehäuse auf die Antriebswelle und Halteplatte setzen, mit 4 Schrauben M8 sichern.

Bei Arbeiten an einer nicht geerdeten Maschine: Schwere Verletzungen durch Stromschlag im Falle einer Fehlfunktion möglich!

Daher gilt: Maschine muss an einer geerdeten Steckdose betrieben werden.

Folgende Anweisungen richten sich an einen Elektrofachmann. Der Anschluss der Maschine ist ausschließlich durch einen Elektrofachmann durchzufahren!

1. Der elektrische Anschluss der Maschine ist für den Betrieb an einer geerdteten SteckdoseVBbereitet!
2. Der Anschlusssteckerarfndnicht manipuliertwerden!
3. Das Speisestromnetz muss mit 16A abgesichert sein.
4. Überprüfen Sie, ob die Netzspannung mit den Anforderungen der Maschine übereinstimmt.
5. Prufen Sie nach dem elektrischen Anschluss die korrekte Laufrichtung.
6. Überzeugen Sie sich, dass ein etwaiges Veränderungskabel in gutem Zustand und für die Leistungsübertragung geeignet ist. Ein unterdimensioniertes Kabel verringgert die Leistungsübertragung und erwartt sich stark.
7. Ein beschädigtes Kabel ist umgehend zu erneuern!

Der Betrieb ist nur mit Fehlerstromschutzeinrichtung (RCD mit maximalem Fehlerstrom von 30mA) zulässig.

Verwenden Sie ausschließlich zulässige Verlängerungskabel mit dem, in der folgenden Tabelle erklärten, Litzenquerschnitt.

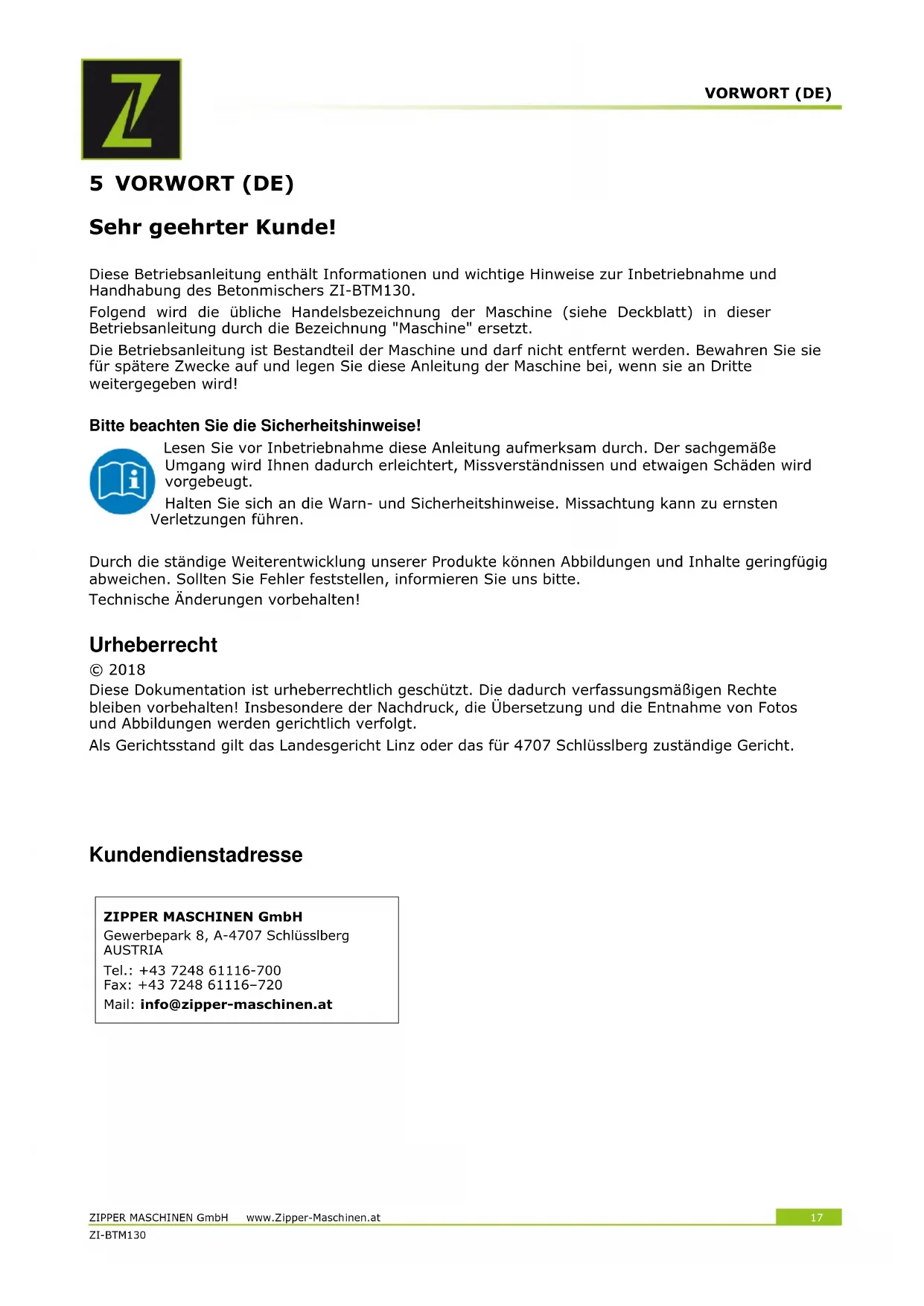

Sehr geehrter Kunde!

These Betriebsanleitung enthalt Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung des Betonmischers ZI-BTM130.

Folgend wird die übliche Handelsbezeichnung der Maschine (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und damit nicht entfernrt werden. Bewahren Sie sie für spätere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäß Umgang wird Ihnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte konnen Abbildungen und Inhalte geringfugig abweichen. Sollen Sie Fehler feststellen, informieren Sie unsitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2018

These Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

6 SICHERHEIT

6.1 Bestimmungsmaßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen konnen, umgehend beseitigen halten! Die vom Hersteller vorgeschrieben Betriebs-, Wartungs- und Instandsetzungsbedingungen und die Befolgung der in der Anleitung enthaltenen Sicherheitshinweise sind einzahalten.

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Zur Herstellung von Beton und Mortel.

Für eine andere oder darüber hinausgehende Benutzung und darauf resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5^ bis +40^

Die Maschine ist nicht für den Betrieb unter explosionsgeführlichen Bedingungen bestimmt.

Unzulässige Verwendung:

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenznen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!
  Die Maschine ist nicht zur Verarbeitung von Lebensmittel zulässig!
• Das Mischen von explosiven, brennbaren und gesundheitsschädlichen Stoffen ist verboten!

6.2 Sicherheitschinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schaden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Für eine ausreichende Beleuchting im Arbeitsbereich der Maschine sorgen!
• Überlasten Sie die Maschine nicht!
• Achten Sie bei der Arbeit auf einen stets sicheren Stand.
• Bei Müdigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeitsen an der Maschine verboten!

Die Maschine darf nur von einer Person bedient werden
- Die Maschinearf nur von unterwiesene Personen (Kenntnis und Verständnis dieser Betriebsanleitung), die keine Einschränkungen von motorischen Fähigkeiten verglichen mit üblichen ArbeitnehmerInnen aufweisen, bedient werden.
- Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
- Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 2m) aufhalten

• Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (enganliegende Arbeitskreidung, Schutzhandschuhe nach EN 388, Klasse 3111, Schutzbrille oder Geschitsschutz, Sicherheitsschuhe S1)/TRagen!

• Die laufende Maschinearf Nie unbeaufsichtigt sein! Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
• Vor Wartungs- oder Einstellarheiten ist die Maschine von der Spannungsversorgung zu trennen!
• Stellen Sie sicher, dass die Maschine ausgeschaltet ist, bevor sie an die Stromversorgung angeschlossen wird
  Die Maschine nie mit defektem Schalter verwenden

• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist höchste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
  Schützen Sie die Maschine vor Nisse (Kurzschlussgefahr!)
• Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
• Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
• Prufen Sie regelmäßig das Anschlusskabel regelmäßig auf Beschädigung
  Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
• Vermeiden Sie Körperkontakt mit geerdeten Teilen

• Hände und Fübe von beweglichen Teilen fernhalten.
• Nicht in die laufende Mischtrommel greifen.
• Keine Gegenstände z.B. Schaufel oder ähnliches in die laufende Mischtrommel stecken.
• Verletzungsgefahr bei drehender Mischtrommel.
• Quetschgefahr am Zahnkranz!

HINWEIS

Verhalten im Notfall

Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach ISO 3864 griffbereit vorhanden sein. Leiten Sie die der Verletzung entsprechend notwendigen Erste-Hilfe-Maßnahmen ein. Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls

2. Art des Unfalls

3. Zahl der Verletzten

4. Art der Verletzungen

6.3 Restrisiken

WARNING

Es ist darauf zu achten, dass jeder Maschine Restrisiken aufweist.
Bei der Ausführung samentlicher Arbeiten (auch der einfachsten) ist große Vorsicht geboten. Ein sicheres Arbeit den hangt von Ihnen ab!

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwendung sind folgende Restrisiken zu beachten:

• Verletzungsgefahr für die Hände/Finger durch die rotierende Trommel während dem Betrieb.
• Verletzungsgefahr: Haare und lose Kleidung etc. konnen erfasst und aufgewickelt werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.
• Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
• Verletzungsgefahr durch Kippen der Maschine
  Gefahr durch gesundheitsschädliche Staubemissionen von Zement oder Zusatzstoffen

These Risiken konnen minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.

Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtige Sicherheitsfaktor!

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfrei den Zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prufen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

7.1 Betriebshinweise

WARNING

Führer Sie sãmtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

HINWEIS

• Den Betonmischer nur auf festem, ebenem (kippsicherem) Untergrund aufstellen und betreiben.
• Standplatz von Stolpergefahren freihalten.
  Die Trommel muss nach rechts und links schwenkbar sein. Zum Entleeren der Trommel muss unter der Trommel Platz für eine Schubkarre sein.
• Nur bei laufendem Motor die Mischtrommel füllen und entleeren.
• Drehrichtung der Mischtrommel beachten.
• Betonmischer im Betrieb nicht bewegen
• Kontrollieren Sie regelmäßig den Anpressdruck des Schwenkrades. Spannen Sie gegebenenfalls die Druckfeder nach.

7.2 Bedienung

Ein-Ausschalten:

Stecken Sie das Gerät an eine Steckdose an.
Einschalten auf „I" (Grüne Taste) drücken
Ausschalten auf „0" (Rote Taste) drücken

Verstellen der Trommel:

Zum Verstellen der Trommel mussen Sie das Schwenkad zu sichziehen (1), sodassie die Trommel bewegen konnen (2).

Befindet sich die Trommel in der gewündsten Position, rasten Sie das Schwenkrad wieder ein.

Befüllen:

Achten Sie vor dem Befüllen darauf, dass die Öffnung der Trommel so ausgerichtet ist, dass kein Mischgut aus der Trommel herausfallen kann.

Füllen Sie das Mischgut bei laufender Trommel ein (Überfüllen Sie die Trommel nicht)

Mischen:

Stellen sie die Trommel etwas flacher.
So wird ein gutes Mischergebnis erreicht.

Entleeren:

Schwenken Sie zum Entleeren der Trommel.
these nach unten

Achten Sie darauf, dass unter der Trommel ein ausreichendes Behältnis (z.B. Schubkarren) bereitsteht.

Achten Sie darauf, dass kein Mischgut auf den Boden gelangen kann.

ACHTUNG!

Die volle Trommel ist schwer!

Lagern und Pausen:

Zur Lagerung oder bei Pausen stellen Sie die Trommelöffnung auf die Position unter stellen

8 WARTUNG

ACHTUNG
Vor Wartungsarbeiten Maschine ausschalten und den Netzsteckerziehen!Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einsatz der Maschine werden so vermieden!	!

Die Maschine ist wartungsarm und enthalt nur weniger Teile, die der Bediener einer Instandhaltung unterziehen muss.

Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen konnen, umgehend beseitigen halten.

HINWEIS

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfälle und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollen den von autorisierten Service Centern durchgefuhrt werden.

Unsachgemäß Eingriff kann das Gerät beschädigen oder ihre Sicherheit gefährden.

Prufen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prufen Sie vor jedem Betrieb den einwandfrei den Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen

Verbindungsteile (falls erforderlich vorher mit einer Bürste von Staub reinigen) mit einer)dünnen

Schicht Schmierol oder Schmierfett einschmieren.

8.1 Instandhaltung und Wartungsplan

Nach jeder Inbetriebnahme:

• Maschine insbesondere Trommel reinigen

Nach 25 Betriebsstunden

• Zahnkranz einfetten
• Keilriemenspannung prüfen

8.2 Keilriemen spannen

Abdeckung des Motorgehauses entfernen, Riemenspannung prufen (durch Druck mit dem Finger auf den Riemen, sollte der Riemen ca. 5mm nachgeben.).

Falls Riemen zu locker ist, Schrauben am Motor losen, Riemen auf Spannung bringen und Schrauben wieder anziehen.

Riemen sind Verschleibeite die nach einer bestimmten Zeit ausgetauscht werden müssen. Bei Bedarf Schrauben am Motor offen, Riemen tauschen, auf Spannung bringen und Schrauben wieder anziehen. Motorabdeckung wieder montieren.

8.3 Transport

Trommelöffnung auf die Position unter stellen.

Maschinen an den Transportgriffen anheben und bewegen.

Beim Transport mit einem Fahrzeug Schrauben entfernen und Fuß einklappen.

Maschine mit Spanngurt gegen Verschiebungen sichern

8.4 Reinigung

Trommel mit Wasser reinigen. Zement und Mörtelkruste entfernen. Motergehause und Trommel nicht mit einer Schaufel oder einem anderen harten Gegenständen abklopfen, da diese sonst beschädigt werden können.

TIPP: Fullen Sie die Trommel mit Wasser und etwas Schotter oder Kies und schalten Sie die Maschine ein. Nach ein paur Minuten entleeren.

HINWEIS

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden!

Blanke Flächen der Maschine gegen Korrosion mit handelsüblichen Mitteln imprägnieren.

8.5 Entsorgung

Entsorgen Sie ihre Maschine nicht im Restmull. Kontaktieren Sie ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, ihre alte fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

BEVOR SIE DIE ARBEIT ZUR BSEITIGUNG VON DEFEKTEN BEGINNEN, TRENNEN SIE DIE MASCHINE VON DER STROMVERSORGUNG.

Fehler	Mögliche Ursache	Behebung
Motor lauft nicht an	Schalter defekt	Schalter reparieren
	Stromversorgung ausgeschelt	Stromversorgungkontrollieren
	Sicherung defekt	Sicherung wechseln
Motor brumm, lauft aber nicht an	Zahnkranz blockiert	Maschine abschalten,Netzsteckerziehen und dieZahnkranzsegmente reinigen bzw. austauschen
	Kondensator defekt	Kundendienstkontaktieren
Gerat lauft an, blockiert jedoch bei geringer Belastung und schaltet automatisch ab	Verlägerungskabel zu lang oder zu kleiner Querschnitt	Kapitel elektrischerAnschluss nachlesen
	Steckdose zuweit vomHauptanschluss und zu kleinerQuerschnitt der Anschlussleitung	Kapitel elektrischerAnschluss nachlesen
Anpressdruck des Handrad zu locker	Druckfeder zu locker gespannt	Schraube an der Druckfeder nachziehen
Trommel dreht sich nicht nach dem Einsatzten	Keilriemen defekt oder dieSpannung stimmt nicht	Keilriemen prüfen und gegebenfalls wechseln

VIELE POTENTIELLE FEHLERQUELEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

HINWEIS

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage führte, diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung davon nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

10 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

11 SAFETY

11.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Fax: [phone]

Mail: info@zipper-

maschinen.at

GRADBENA TOCKA d.o.o.

Tupelice 59

4205 Preddvor

GSM: 030 375 939

WEB: www.gradbena-tocka.si

E-MAil: [e-mail]

16 VARNOST

16.1 Namenska uporaba

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIJA

Tel.: [phone]

Faks: [phone]

E-mail: [e-mail]

ROTOSTAR d.o.o.

Josipa Malekoviča 63

HR-10290 Zaprešić

Tel: [phone]

Fax: [phone]

Mail: [e-mail]

21 SIGURNOST

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax:[phone]

Mail:[e-mail]

26 SECURITE

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenaugkeit der Teile verkurzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden.

Beim Bestellen von Ersatzteilen verwenden Sieitte das Serviceformular, das Sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverstandnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benotigten Ersatzteile eindeutig markiert sind. Bestelladresse siehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

33 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails berufen, so wird die Fa. Zipper nach eigenen Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käfer seinen Handler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Handler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schliebt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Handler werden ebenfls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleibteilen wie: Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideeinrichtungen, Führungen, Kupplungen, Dichtungen, Laufträder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilveränderungen, Hydraulikole, Öl,- Luft-u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäß Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs-u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Entsatz- oder Zubehörteilen.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Handler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Handlrechnung gemäß des Kostenvoranschlags (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Handlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

34 WARRANTY GUIDELINES (EN)

1.) Warranty:

38 PRODUKTBEOBACHTUNG

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmen Betriebssituationen auftreten
• Erfahrungen, die für andere Benutzer wichtig sein können

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name: Produkt / product: Kaufdatum / purchase date: Erworbenvon / purchased from: E-Mail/ e-mail: Vielen Dank für ihre Mitarbeiter! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

4707 Schlüsslberg, Gewerbepark 8

AUSTRIA

Tel:[phone]

Fax:[phone]

[e-mail]

Bitte kreuzen Sie eine der unterstehenden an / Please tick one box from below:

Serviceanfrage / service inquiry
Ersatzteilanfrage / spare part inquiry
Garantieantrag / guarantee claim

1. Daten Antragsteller (* sind Pflichtfelder) / senders information (* required)

• Vorname, Nachname / first name, family name
• Straße, Hausnummer / street, house number
• PLZ, Ort / ZIP code, place
• Staat / country
• (Mobil)telefon / (mobile) phone International numbers with country code
• E-Mail

Fax

2. Geräteinformationen / tool information

Seriennummer/serial number:*Maschinertype/machine type:

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitte führn Sie in der Fehlerbeschreibung unter anderen an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Wurde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTÄNDIG AUSGEFULTE FORMULARE KÖNNEN NICT BEARBEITET WERDEN!
GARANTIEANTRäge KÖNNEN AUSSCHLIESLICH UNDER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.
BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BRETREFPENDEN ERSATZTEILZEICHNUNG BEI MARKIEREN SIE DARAUF DIE BENÖTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZierung UND ERMÖGLICH TSO EINE RASCHERE BEARBEITUNG.
