• Environment related failures (pollution, rust, dust). In case of failure, return the unit to your distributor together with: - The proof of purchase (receipt etc ...) - A description of the fault reportedNORM ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, die nicht in der Anleitung gennant werden. Der Hereller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal.Bewahren Sie diese Bedienungsanleitung zum späteren Nachschlagen auf Diese Anweisungen beziehen sich auf das Material im Auslieferungszuand. Es liegt in der Verantwortung des Benutzers, bei Nichteinhaltung dieser Anweisungen eine Risikoanalyse durchzuführen UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Siebdruck-Aufdruck bzw. dieser Anleitung angegebenen Materialanforderungen (Material, Materialärke, usw) verwendet werden. Beachten Sie die Sicherheitsanweisungen. Der Hereller i nicht für Schäden bei falscher oder gefährlichen Verwendung verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft größere Mengen metallischer Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Säuren, Gasen und anderen ätzenden Subanzen i. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausattung der Räumlichkeiten.Betriebemperatur:zwischen -10 und +40°C (+14 und +104°F).Lagertemperatur zwischen -20 und +55°C (-4 und 131°F).Luftfeuchtigkeit:Niedriger oder gleich 50% bis 40°C (104°F).Niedriger oder gleich 90% bis 20°C (68°F).Das Gerät i bis in einer Höhe von 1000m (über NN) einsetzbar. SICHERHEITSHINWEISE Widerstandsschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Das Gerät ist für den Gebrauch durch qualiziertes Personal geeignet, das eine an den Gebrauch der Maschine angepasste Ausbildung erhalten hat (z.B. Karosserie-Ausbildung). Beim Widerstandsschweißen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährlicher Hitze, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch.Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise:Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.Tragen Sie elektrisch- und wärmeisolierende Handschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer genügen Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten!Schirmen Sie den Schweißbereich bei enstprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Schweißspritzen, usw. zu schützen.In der Nähe des Lichtbogens bendliche Personenn müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutzmitteln ausgerüstet werden.Bei Gebrauch des Schweißgerätes ensteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz und schützen Sie in der Nähe arbeitende Personen.ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Achten Sie vor Instandhaltung / Reinigung der wassergekühlten Zange oder der Pistole darauf, dass Kühlaggregat nach Schweißende ca. 10 min weiterlaufen zu lassen, damit die Kühlüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden.Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden.

Übersetzung der OriginalbetriebsanleitungSCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfen. Sorgen Sie daher immer für ausreichende Frischluftzufuhr, technische Belüftung oder ein zugelassenes Atemgerät. Schweißen Sie nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit ausreichend starker Absaugung, die den aktuellen Sicherheitsstandards entspricht. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabände besonders beachtet werden. Beim Schweißen von Blei, auch in form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (mei als Legierungsbeandteil, z.B. Beryllium-Kupfer) und andere Metalle entehen giftige Dämpfe. Vor dem Schweißen, entfetten Sie die Werkücke. Schweißarbeiten in unmittelbarer Nähe von Fett und Farben sind grundsätzlich verboten!

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsaband für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindeens 11 Meter. Brandschutzausrüung muss im Schweißbereich vorhanden sein.Beachten Sie, dass die beim Schweißen entehende heiße Schlacke, Spritzer und Funken eine potentielle Quelle für Feuer oder Explosionen darellen. Behalten Sie einen Sicherheitsaband zu Personen, entammbaren Gegenänden und Druckbehältern. Schweißen Sie keine Behälter mit brennbare Materialien (auch keine Ree davon) -> Gefahr entammbarer Gase. Falls sie geönet sind, müssen entammbares oder explosive Material entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzer Richtung zu diesem Gerät und entammbaren Materialen. ELEKTRISCHE SICHERHEIT Das Schweißgerät darf nur an einer geerdeten Netzversorgung betrieben werden. Das Berühren stromführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse wenn das Gerät mit dem Stromnetz verbunden i.. Trennen Sie IMMER das Gerät vom Stromnetz und warten Sie 2 weitere Minuten BEVOR Sie das Gerät önen, damit sich die Span- nung der Kondensatoren entladen kann. Ausschließlich qualiziertem und geschultem Fachpersonal i es vorbehalten beschädigte Kabel, Elektroden und Zangen auszu- tauschen. Achten Sie beim Auausch ets darauf das entsprechende Äquivalent zu verwenden. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zuand. Achten Sie unabhängig der Umgebungsbedingungen ets auf isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

Der Norm IEC 60974-10 entsprechend, wird dieses Gerät als Klasse A Gerät eingestuft und ist somit für den industriellen und/oder professionellen Gebrauch geeignet. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Stromversorgung über das öentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten. ACHTUNG! Dieses Gerät ist nicht mit der Norm IEC 61000-3-12 konform. Es ist dafür bestimmt, an private Niederspannungsnetze angeschloßen zu werden, die an öentliche Stromnetze mit einer mittleren und hohen Spannung verbunden sind. Es liegt in der Verantwortung des Anwenders zu überprüfen, ob die Geräte für den Stromanschluss geeignet sind, bevor Sie es an das Versorgungsnetz anschließen.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch irgendwelcher Leiter gehender elektrische Strom erzeugt lokalisierte elektrische und magnetische Felder (EMF). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen. Durch den Betrieb dieses Gerätes können medizinische, informationechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Zum Beispiel Zugangseinschränkungen für Passanten oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten das folgende Verfahren folgen um die Exposition zu elektromagnetischen Feldern aus der Schaltung zum

Übersetzung der OriginalbetriebsanleitungLichtbogenschweißen zu minimieren :

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fe;

• Achten Sie darauf, dass ihren Oberkörper und Kopf sich so weit wie möglich von der Schweißarbeit benden ;

• Achten Sie darauf, dass sich die Kabel, den Brenner oder die Masseklemme nicht um Ihren Körper wickeln;

• Stehen Sie niemals zwischen Masse- und Brennerkabel. Die Kabel sollten ets auf einer Seite liegen;

• Verbinden Sie die Massezange mit dem Werkück möglich nahe der Schweißzone;

• Arbeiten Sie nicht unmittelbar neben der Schweißromquelle;

• Während des Transportes der Stromquelle oder des Drahtvorschubkoer nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können medizinische, informationstechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden. HINWEIS ZUR PRÜFUNG DES SCHWEISSPLATZES UND DER SCHWEISSANLAGE Allgemein Der Anwender i für die korrekte Einsatz des Schweißgerätes und des Materials gemäß den Herellerangaben verantwortlich. Treten elektromagnetischer Störungen auf, liegt es in der Verantwortung des Anwenders mit Hilfe des Herellers eine Lösung zu nden. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißroms erforderlich sein.In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißroms erforderlich sein. Eine Reduzierung der elektromagnetische Störungen auf ein niedriges Niveau i auf jeden Fall erforderlich. Prüfung des Schweißplatzes Der Anwender muss potenzielle elektromagnetische Probleme der Umgebung prüfen vor dem Inallieren der Widerandsschweißeinrichtungen. Zur Bewertung potentieller elektromagnetischer Probleme in der Umgebung sollte der Anwender folgendes berücksichtigen: a) Netz-, Steuer-, Signal-, und Telekommunikationsleitungen; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) sicherheitskritische Einrichtungen wie Indurieanlagen; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfeigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss die Verfügbarkeit anderer Alternativen prüfen. Weitere Schutzmaßnahmen können erforderlich sein; h) durch die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe der zu beachtenden Umgebung i von den örtlichen Strukturen und anderen dort attndenden Aktivitäten abhängig. Die Umgebung kann sich über die Grenzen des Schweißplatzes hinaus errecken. Prüfung des Schweißgerätes Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Schweißgerätes weitere Problem lösen. Die Prüfung sollte gemäß Art. 10 der IEC/CISPR 11 durchgeführt werden. In-situ Messungen können auch die Wirksamkeit der Minderungsmaßnahmen beätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDER a. Öentliche Stromversorgung: Öentliche Stromversorgung: Das Widerandsschweißgerät sollte gemäß der Hinweise des Herellers an die öentliche Versorgung angeschlossen werden. Falls Interferenzen auftreten, können weitere Maßnahmen erforderlich sein (z.B. Netzlter). Eine Abschirmung der Versorgungskabel durch ein Metallrohr kann erforderlich sein.. Kabeltrommeln sollten volländig abgerollt werden. Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Das Widerandsschweißgerät muss gemäß der Hinweise des Herellers an die öentliche Versorgung angeschlossen werden. Alle Klappen und Deckel am Gerät müssen im Betrieb geschlossen sein. Das Schweißgerät und das Zubehör dürfen nur den Anweisungen des Geräteherellers gemäß verändert werden. c. Schweißkabel : Schweißkabel sollten so kurz wie möglich sein und gebündelt am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes müssen in den Potentialausgleich einbezogen werden. Bei gleichzeitiger Berührung des Brennersspitze und metallischer Teile beeht die Gefahr eines elektrischen Schlags. Der Anwender muss sich von metallischen Beückungen isolieren. e. Erdung des Werkücks: Die Erdung des Werkücks kann in beimmte Fälle die Störung reduzieren. Erden Sie keine Werkücken, wenn dadurch ein Verletzungsrisiko für den Benutzer oder die Gefahr der Beschädigung anderer elektrischer Geräte enteht. Die Erdung kann direkt oder über einen Kondensator erfolgen. Der Kondensator sollte gemäß der nationalen Normen gewählt werden. f. Schutz und Trennung: Der Schutz und die selektive Abschirmung andere Leitungen und Geräte in der Umgebung können Interferenzprobleme reduzieren. Die Abschirmung der gesamten Schweißzone kann bei speziellen Anwendungen nötig sein.

Übersetzung der Originalbetriebsanleitung21

GYSPOT COMBI 230 E PRO

Übersetzung der Originalbetriebsanleitung

TRANSPORT DER SCHWEISSSTROMQUELLE

Das Schweißgerät lässt sich mit dem Tragegurt auf der Geräteoberseite bequem heben. Unterschätzen Sie jedoch nicht dessen Eigengewicht! Der Handgri ist jedoch kein Lastaufnahmemittel. Ziehen Sie niemals an Kabeln, um das Gerät zu bewegen. Das Gerät darf nicht über Personen oder Objekte hinweg gehoben werden.

INSTALLATION DES MATERIALS

- Sorgen Sie für einen ausreichenden Bereich, um die Schweißstromquelle zu belüften und Zugang zu den Bedienelementen zu haben. - Nicht in einer Umgebung mit leitfähigem Metallstaub verwenden. - Strom-, Verlängerungs- und Schweißkabel müssen vollständig abgewickelt sein, um Überhitzung zu vermeiden. Der Hersteller übernimmt keine Verantwortung für Schäden an Personen und Gegenständen, die auf eine falsche und gefährliche Verwendung dieses Geräts zurückzuführen sind. WARTUNG / HINWEISE

• Die Benutzer des Gerätes müssen für den Gebrauch unterwiesen werden, um alle Einstellungen abrufen zu können, die das Gerät bietet, und um alle Anwendungen sachkonform durchzuführen (z.B.: Karosseriebau).

• Vor jeder Fahrzeugreparatur ist zu überprüfen, ob der Schweißprozess vom Hersteller genehmigt ist.

• Die Wartung und Reparatur des Generators darf nur vom Hereller durchgeführt werden. Jeder Eingri in den Generator durch einen Dritten führt zur Ungültigkeit der Garantiebedingungen. Der Hereller lehnt jegliche Haftung ab, die durch Störfälle oder Pannen nach dem Eingri entehen.

• Stromversorgung durch Herausziehen des Steckers unterbrechen und zwei Minuten warten, bevor an dem Gerät gearbeitet wird. Die Spannungen und Ströme im Gerät sind hochgefährlich.

• Durch die Benutzung unterliegen alle Schweißwerkzeuge einem Verschleiß. Auf saubere Werkzeuge i zu achten, damit das Gerät seine maximalen Leiungen erreichen kann.

• Vor Benutzung der Piole i der Zuand von verschiedenen Werkzeugen zu überprüfen (Stern, Einpunktelektrode, Karbonelektrode, ...) und gegebenenfalls zu reinigen oder sie zu ersetzen, falls sie in einem schlechten Zuand sind.

• Nehmen Sie regelmäßig (mindeens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie das Gerät regelmäßig von einem qualizierten Techniker auf die elektrische Betriebssicherheit prüfen.

• Überprüfen Sie regelmäßig den Zuand des Netzkabels und des Kabelrangs des Schweißromkreises. Sollten Zeichen von Beschädigungen sichtbar sein, sind sie auszutauschen, durch den Hereller, seinen Kundendien oder eine Person mit ähnlicher Qualikation, um jegliches Risiko zu vermeiden.

• Lüftungsschlitze nicht bedecken. STROMVERSORGUNG Dieses Gerät wird mit einem 16-A-Stecker des Typs CEE7/7 geliefert und darf nur in einer einphasigen 230-V-Elektroinstallation (50 - 60 Hz) mit drei Leitungen und geerdetem Neutralleiter verwendet werden. Der im Abschnitt «Elektrische Daten» dieser Anleitung angegebene aufgenommene Dauerstrom (I1p) entspricht den maximalen Betriebsbedingungen. Stellen Sie sicher, dass die Stromversorgung und ihre Schutzvorrichtungen (Si- cherung und/oder Leistungsschalter) mit dem im Betrieb benötigten Strom kompatibel sind. In einigen Ländern kann es notwendig sein, die Steckdose zu wechseln, um den Betrieb unter den maximalen Bedingungen zu ermöglichen. Hinweis: Löst das Gerät die Absicherung des Hauptschalters aus, überprüfen Sie bitte Kabeldurchmesser, Schutzschal- ter und die verwendeten Sicherungen.

• Diese Geräte sind Klasse A Produkte und für den industriellen und/ oder professionellen Gebrauch geeignet. In einem anderen Umfeld ist die elektromagnetische Verträglichkeit schwieriger zu gewährleisten. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft metallische Staubpartikel benden, die Elektrizität leiten können.

• ACHTUNG! : Änderung der Norm EN 60974-10 ab 01. Dezember 2010! Diese Geräte entsprechen nicht mehr der Richtlinie CEI 61000-3-12. Es liegt in Ihrer Verantwortung zu überprüfen, ob die Geräte für den Stromanschluss geeignet sind, bevor Sie sie an das Stromnetz anschließen. Bei Fragen wenden Sie sich bitte an den zuständigen Stromnetzbetreiber. Anwendung des Alu Ausbeulspotters: Das Gerät verfügt über einen Überspannungsschutz gegen Überschreitung der Anschlussspannungswertes über 265V. In diesem Fall leuchten die 3 horizontal ausgerichteten LEDs in der Mitte des Displays auf.Kondensatorentladung: Ein blinkendes Display zeigt an, dass das GYSPOT Combi 230 E Pro die Kondensatoren bis zu ihrem Sollwert wiederauädt. Die Anzeige „DEF“ bedeutet, dass ein Kondensatorenfehler vorliegt. Schalten Sie in diesem Fall das Gerät aus und starten Sie das System erneut. Sollte die Anzeige auch weiterhin aueuchten, kontak- tieren Sie bitte den Fachservice Ihres Händlers. ANWENDUNG (S. ABB. I-II P.2) Das Gerät verfügt über einen Hauptschalter mit 3 Positionen: ALU / OFF / STAHL: Alu / O / Stahl Alu Stahl

Der GYSPOT COMBI E 230 Proist ein 2-in-1 Spotter der neuesten Generation, der Ausbeularbeiten an Karosserien aus Stahl und Aluminium ermöglicht: Eine oder mehrere Dellen können ausgebeult werden ohne das Bauteil demontieren zu müssen -> Zeitsparend und kostenezient. Dieses Gerät verfügt über zwei Spotter mit zwei Bedienfeldern: Stahl-Spotter Aluminium-Spotter Mit Stromquelle, multifunktionalen Pistolen und Massekabel. - Die Pistole mit Auslösetaster wird an Texasbuchse 5 angeschlossen, ihr Steuerleitungskabel an Steckbuchse 4. - Die Pistole ohne Taster wird mit Texasbuchse 6 verbun- den. - Das Massekabel mit Texasbuchse 7 verbunden. Mit Leistungskondensatoren, und Pistole mit integrierter Aufsteckmasse (3 Kontaktstifte). - Die Pistole wird an Texasbuchse 2 angeschlossen - Das Steuerkabel mit Steckbuchse 1 verbunden - Die Massekabel an Texasbuchse 3 verbunden A- Position Stahl (Abb. I)

• Schließen Sie das Gerät an eine geeignete Stromversorgung und die Pistolen an die entsprechenden Buchsen an. Bitte beachten: Das Gerät Combi 230 E Pro verfügt zusätzlich zu dem Pistolenanschluss auch über einen Steue- ranschluss, der für die manuelle Pistolenauslösung notwendig ist: - Schließen Sie den Steueranschluss an, wenn Sie die Pistole manuell auslösen möchten - Trennen Sie den Steueranschluss, wenn Sie die Pistole automatisch auslösen möchten (siehe ANWEN- DUNG)

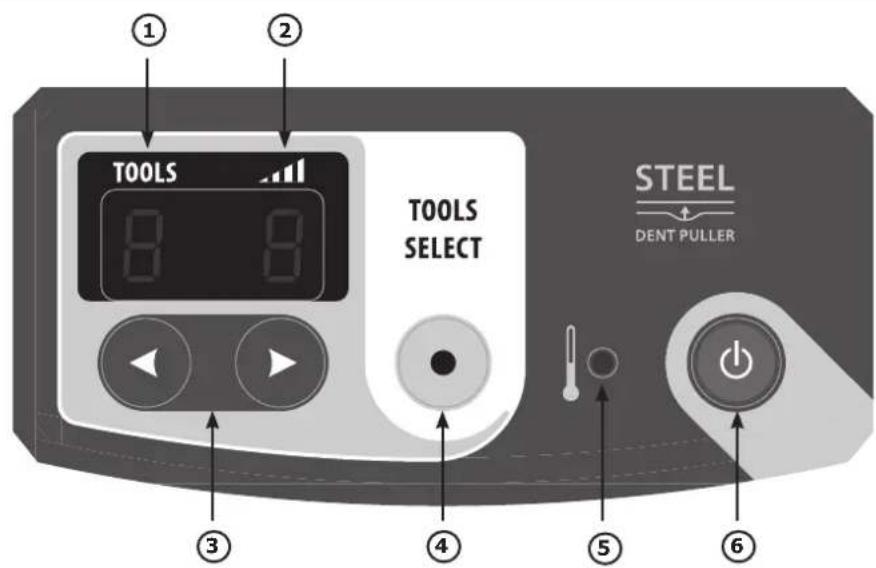

• Betätigen Sie den EIN/AUS Schalter (6)

• Display und Kontrollanzeigen leuchten kurz auf, danach zeigt das Gerät an: - Werkzeug-Programm, Standard 1 (Anschweißen der Sterne oder „Manuliner“). - Leistungsstufe, Standard 5 (Voreinstellung für Stahlbleche 0,8mm).

Übersetzung der Originalbetriebsanleitung• Um die Leistungsstufe zu wechseln, drücken Sie die Tasten + oder – (3). Wenn Sie eine dieser Tasten gedrückt halten, wechselt die Leistungsstufe fortlaufend automatisch auf dem Display

• Die auswählbaren Leistungsstufen ermöglichen die Arbeit an Werkstücken von unterschiedlicher Materialdicke (Abb.I-2)

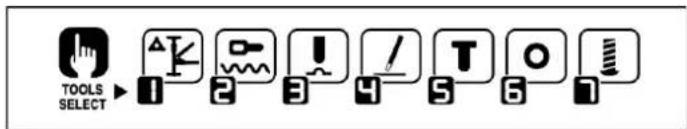

• Zum Wechsel des Werkzeugprogrammes drücken Sie die „Tool Selection“ Taste (Abb. I-3, S.2). Die Anzeige für die Wahl des Ausziehwerkzeugs beginnt für 5 Sekunden zu blinken. Während dieser Zeit ist es möglich das Werkzeugprogramm durch Drücken der + oder – Taste (3) zu ändern. Vorhandene Programme (Abb. I-3, S.2) 1 Blechdellen ausziehen mithilfe von Gleithammer, Stern und Ausbeulzange. 2 Anschweißen von Ösen und Welldraht. 3 Ebnen von Schweißpunkten. 4 „Blecheinziehen“ durch Erwärmung des Bleches mittels Karbonelektrode. 5 Anschweißen von Gewindestiften zur Befestigung von Zierleisten 6 Anschweißen von U-Scheiben zur Befestigung des Massekabels. 7 Anschweißen von Gewindebolzen zur Fixierung von bspw. Kabelbaum- oder Verkleidungsbefestigungen Auslösen des Schweißvorgangs: Mit Pistolentaster Der Gyspot Combi E 230 Pro ermöglicht zwei unterschiedliche Auslösefunktionen: - Manuell: Mittels Pistolentasters - Automatische Kontaktauslösung: s. nachfolgender Abschnitt

Schließen Sie im manuellen Modus Pistole und Steueranschluss an. Im manuellen Modus löst das Gerät nicht selbstständig aus, der Schweißvorgang muss mittels Tasterdruck erfolgen. Der Schalter ermöglicht das Umschalten der Auslösung und der Pistolen. Automatische Kontaktauslösung Das Gerät verfügt über eine automatische Auslösefunktion. Es erkennt den Kontakt zum Werkstück selbstständig und löst die Schweißung innerhalb einer Sekunde aus. Um eine weitere Schweißung durchzuführen, muss dieser Kontakt für mindestens eine halbe Sekunde unterbrochen werden, um dann erneut zu starten. Betrieb:

• Gehen Sie bitte wie folgt vor:

• Schließen Sie die Masse des Gerätes wie folgt an das Werkstück an: - So nah wie möglich an der zu bearbeitenden Stelle auf dem Werkstück. - Schließen Sie die Klemme nicht an weiter entfernten oder sogar „galvanisch“ getrennten Bereichen der Karosse- rie an (Zum Beispiel: Um am Kotügel auszubeulen, die Klemme nicht an der Tür anschließen). - Schleifen Sie die Stelle, an der der Kontakt zum Werkstück erfolgen soll, metallisch blank.

• Entfernen Sie die Lackschicht an der Stelle, an der Sie das Blech ausbeulen möchten.

• Bringen Sie am Ende der Pistole das gewünschte Werkzeug, mit dem Sie zunächst arbeiten möchten, an und ziehen Sie dann die Überwurfmutter fest

• Wählen Sie das Werkzeug und die Leistung (s. Abschnitt „Netzanschluss und Einstellungen“)

• Berühren Sie das Werkstück und stellen Sie so den Kontakt für die Zündung her.

• Setzen Sie Ihren Schweißpunkt. Achtung: Um das Gerät optimal zu verwenden, benutzen Sie bitte die Masseklemme und Pistole, die mit der Maschine geliefert werden! B- Position Alu (g.II) Der Gyspot Combi 230 E Pro ermöglicht Fahrzeugreparatur-arbeiten an Aluminiumblechen, die geringe Schäden wie Kratzer, Dellen oder Hagelschäden aufweisen. GYSPOT Combi 230 E Pro verschweißt M4 Stifte durch Kondensatorentladung. Der Schweißprozess wird durch Er- reichen eines justierbaren Druckpunktes automatisch ausgelöst. Das Anschweißen erfolgt sehr schnell (2 bis 3ms). Das Gerät verfügt über 2 Einstellmodi:

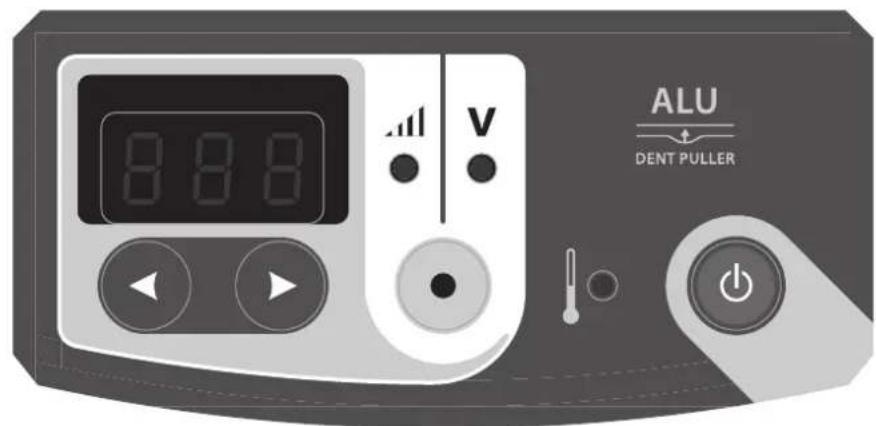

• Modus Spannung: Spannungseinstellung zwischen 50V und 200V.

Übersetzung der Originalbetriebsanleitung• Modus Leistung: Leistungseinstellung von L-1 bis 9-H: L = Low (Niedrig), H = High (Hoch). - Wechsel zwischen Spannungs- und Leistungsmodus durch Drücken der (1) Taster. Tabelle: Leistungsstufe in Abhängi- gkeit der Spannungswerte (s. Abb. II-2, S.2). - Drücken Sie den AN/ AUS Schalter (2) auf der rechten Seite des Gerätes. - Bemerkung: Die Aufsteckmasse ist werkseitig montiert. - Entfernen Sie die Lackschicht auch in soweit, dass die 3 Kontaktstifte des Masseaufsteckers den direkten Kontakt zum freigeschlienen Blech haben - Stecken Sie den Schweißbolzen in die Aufnahme der Pistolenspitze und xieren Sie ihn (s. nachfolgende Abbildung) - Um ein gutes Schweißergebnis zu erzielen, sollte der Flansch des Schweißbolzens einen ca. 1 Millimeter Spalt zur Aufnahme haben ((6) auf der nachfolgenden Abbildung) - Fixieren Sie diese Einstellung, indem Sie sie mittels der Mutter kontern ((4) auf der nachfolgenden Abbildung) Die Vorspannung der Auslösung (7) im Pistoleninneren ist werkseitig auf ca. 20N voreingestellt und kann mit der Rän- delmutter (8) justiert werden. Darüber hinaus dient die Schraube dazu dem Pistolenrückstoß auszugleichen. Stellen Sie die Spannung mit Hilfe der + und - Tasten ein. Beim Einschalten des Gerätes ist der Leistungswert 5 vorein- gestellt, was einer Spannung von 100V entspricht. Allgemein wird, um einen Ø 4mm² Schweißbolzen für die Reparatur einer kleineren Delle anzuschweißen, eine Spannung von 90V benötigt. Dies entspricht der Leistungsstufe 4. Der Spannungswert erhöht sich mit zunehmender Dicke des Werkstückes. ACHTUNG! Eine zu hohe Spannung kann die Bolzenaufnahme beschädigen. Um ein gutes Schweißergebnis zu erzielen, achten Sie darauf, dass lediglich die Spitze des Bolzens mit dem Werkstück in Berührung kommt. Üben Sie einen leichten Druck auf die Pistole aus ohne die Spitze des Schweißbolzens zu zerstören und halten Sie die Pistole senkrecht zum Werkstück. Die Kondensatorenentladung erfolgt automatisch bei Erreichen der eingestellten Vorspannung. Der Schweißbolzen ist nun am Werkstück angeschweißt. Der Schweißvorgang dauert weniger als 3 Millisekunden. Um den Bolzen optimal an das Werkstück anzuschweißen, wird empfohlen das Werkstück vor dem Anschweißvorgang frisch zu überschleifen und anzuwärmen.

4-schlitzige Kupferbolzenaufnahme für M4 Schweißbolzen (Ø 4 mm) Automatische Pistole ohne Taster

Schraube zur Positionsanpassung und –Fixierung des Schweißbolzens

Halten Sie die Pistole senkrecht zum Werkstück. Üben Sie keinen zu starken Druck auf die Pistole aus, um die Spitze des Schweißbolzens nicht zu stark in das Werkstück zu drücken. Lediglich die Spitze des Bolzens sollte mit dem Werkstück in Berührung kommen.

Der Flansch des Schweißbolzens sollte ca. 1 Millimeter hervorstehen.

Rändelmutter und Gewindeschraube

zur Einstellung des Federdrucks. THERMISCHER ÜBERLASTSCHUTZ Dieses Gerät ist mit einem thermischen Überlastschutz ausgestattet, welches den Betrieb des Gerätes bei intensivem Gebrauch für einige Minuten unterbricht, bis es sich ausreichend abgekühlt hat. In diesem Fall leuchtet die gelbe Kontrollanzeige des Gerätes auf (Abb. I-5 und II-5).

Übersetzung der OriginalbetriebsanleitungINSTANDHALTUNG

• Schalten Sie das Gerät aus, trennen Sie die Stromversorgung und warten Sie bis der Ventilator sich nicht mehr dreht. Im Gerät sind die Spannungen sehr hoch und deshalb gefährlich.

• Die Instandhaltung sollte nur von qualiziertem Fachpersonal durchgeführt werden.

• Nehmen Sie regelmäßig (2 oder 3-Mal pro Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des GYS Gerätes auf seine elektrische Betriebssicherheit von qualiziertem Fachper- sonal durchführen.

• Prüfen Sie regelmäßig den Zustand der Netzzuleitung. Wenn diese beschädigt ist, muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden. GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvo- ranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
