BEDIENUNGSANLEITUNG Multipic 3.5 Overmax

DE: Das Produkt stimmt mit den Richtlinien der Europäischen Union.

Gemäß der Richtlinie 2012/19/UE unterliegt das Produkt einer getrennten Sammlung. Das Produkt darf man nicht zusammen mit communalen Abfallen entsorgen, weil das die Gefahr für die Umwelt und die Gesundheit der Menschen bilden kann. Das verbrauchte Produkt soll man in einem entsprechenden Rücknahmepunkt für Elektround Elektronik-Altgeräte zurückgeben.

Sehr geehrter Kunde!

DE

Vielen Dank, dass Sie uns Ihr Vertrauen geschenkt und sich für die Marke Overmax entschieden haben.

Dank der Verwendung hochwertiger Materialien und moderner technologischer Lösungen bieten wir Ihnen das perfekte Produkt

für den tätiglichen Gebrauch. Wir sind sicher, dass es dank der großen Sorgfalt bei der Ausführung ihren Anforderungen gerecht wird. Lesen Sie die folgenden Anweisungen sorgfältig durch, bevor Sie das Produkt verwenden.

Wenn Sie Kommentare oder Fragen zum gekauften Produkt haben, wenden Sie sichitte an uns:

Wichtige Information:

Lesen und befolgen Sie die Anweisungen in dieser Bedienungsanleitung, bevor Sie den Projektor verwenden. Ein falscher Betrieb des Geräts kann zu einem elektrischen Schlag führen und die Brandgefahr erhöhen. Beachten Sie die folgenden Anweisungen, wenn Sie den Projektor verwenden oder warten.

Warning:

1. Vor dem Gebrauch des Produktsitte die vorliegende Bedienungsanleitung genau durchlesen.
2. Um eine stabile Stromversorgung zu gewähren,itte ein Standard-Netzkabel benutzen,das den lokalen Parametern der Stromnetz entspricht.
3. Schauen Sie nicht in das Objekt-tiv des Geräts während seiner Arbeit.

4. Wenn der Projektoreingeschaltet ist, passen Sie auf, ob die Luftungsöffnungen nicht abgedeckt sind. Stellen Sie das Produkt nicht auf weichen Flächen oder bedecken Sie es nicht mit Stoffen.

5. Der Projektor ist wasserdicht, deswegen platzieren Sie in seiner Höhe oder auf ihm keine Gefäße mit Flüssigkeiten, wie Blumenkübel, Vasen, Tasse usw.

6. Der Projektor soll an einer trockenen und sauberen Stelle aufbewahrt und benutzt werden.
7. Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird, sollen Sie es ausschalten und von der Stromversorgungsqelle trennen.
8. Beim Transport des Produkts sichern Sie es mit einem Schaum und anderen Materialien ab, in denen es fabrikmäßig verpackt wurde.
9. Bei einer Beschädigung des Projektors reparieren Sieihn nicht selbstständig. Um einen Defekt zu melden, sollen Sie Kontakt mit dem Verkäufer des Produkts oder direkt mit seinem Hersteller aufnehmen.

Hinweise: Bei der Bedienung des Projektors sollen Sie strikt die Hinweise der vorliegenden Bedienungsanleitung beachten. Im Falle der Abweichungen zwischen der in der Bedienungsanleitung angegebenen Informationen und der tatsächlichen Merkmalen des Produkts sollen Sie die letzten in Betrachtziehen

Aussehen

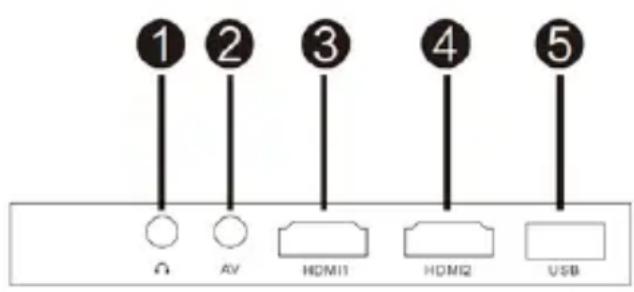

1. Rückpanel

1. Mini-Jack (3,5 mm Audioausgang)
2. AV-Anschluss
3. HDMI 1 Anschluss
4. HDMI 2 Anschluss
5. USB-A Anschluss
6. VGA Anschluss
7. IR Signalempfänger (Signal von der Fernbedienung)

DE

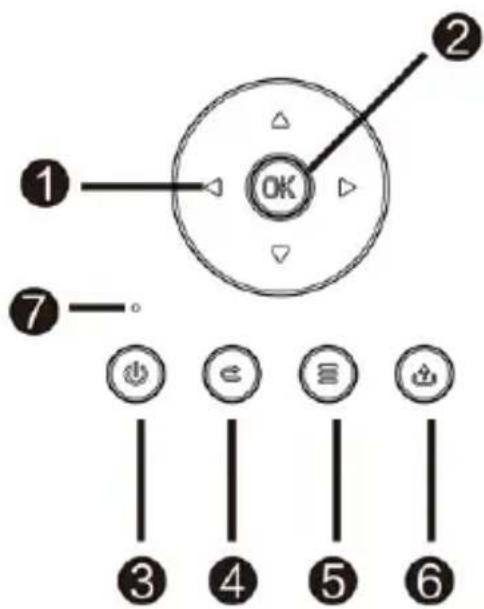

2.Oberes Panel

1. RichtungstatenNavigation
2. Bestätigen (OK)
3. Ein / Aus-Schalter
4. Rücklauf Taste
5. Einstellungsmenu Taste
6. Wahlen Sie die Eingangsquelle
7. 7.Status-LED

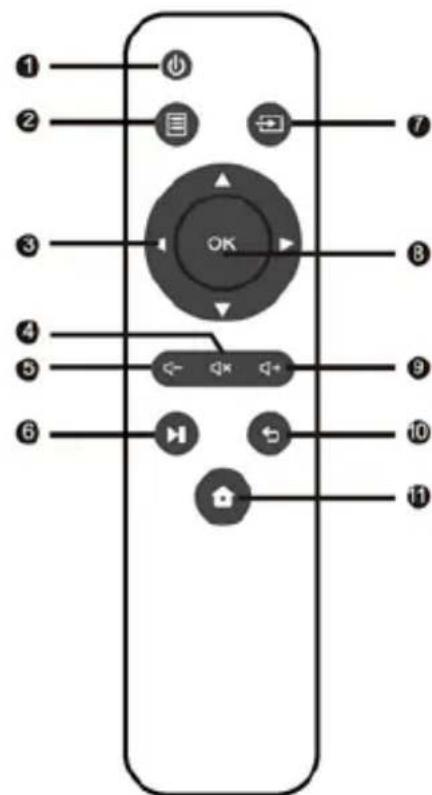

3. Fernbedienung

1. Ein / Aus-Taste
2. Einstellungsmenu Taste
3. Richtungstasten - Navigation
4. Stumm Taste (Mute)
5. Lautstärke -Taste/ Navigation links
6. Abspielen Taste
7. Auswahl der Quelle
8. Bestätigungssschaltfläche
9. Lautstärke erhöhen + Taste / Navigation rechts
10. Rücktaste / Ausgabe
11. Startsite

Bedienung des Gerätes:

1. Energieversorgung

Schließen Sie ein Ende des Netzkabels an Projektor an, dann der zweite Stecker an Steckdose an.

2. Ein- und Ausschalten

Um den Projektor ein- oder auszuschalten, stellen Sie den Knopf an Rückseite des Gehäuses in eingeschalteter Position (-) ein. Drücken Sie den Ein-/Ausschaltknopf an der Fernbedienung oder am Projektor.

3. Schäfteeinstellung und Korrektur von Neigung des Monitors

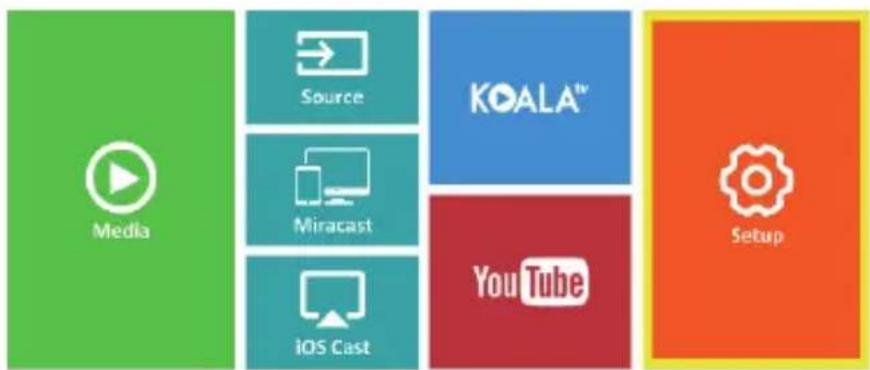

Stellen Sie den Projektor so ein, um das Objektiv senkrecht zu einer Wand oder Tafel zu platzieren, an der Sie das Bild anziegen möchten. Nach dem Einsatz des Projektors wird das Hauptmenu angezeigt:

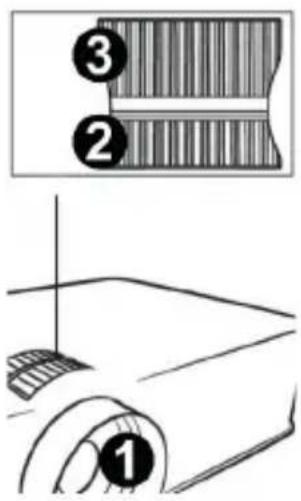

Um die Scharfe des angezeigten Bilds zu verbessern, drehen Sie mit dem Knopf zur Einstellung der Scharfe (3), der sich hinter der Linse befindet, um das Bild zuschärfen.

Wenn das Bild nicht senkrecht angezeigt wird, wird es verzerrt. Das trapezformig verzerrte Bild (nachstehende Abbildung) kann man mit einem Regulator verbessern (2).

4. Änderung der Sprache

a) Mit Hilfe der Richtungstasten an der Fernbedienung markieren Sie die Sektion „Einstellungen" und bestätigten Sie mit OK-Taste na der Fernbedienung.
b) Markieren Sie die Sektion „Advanced" und bestätigen Sie die Wahl mit

DE

einer OK-Taste.

c) Markieren Sie die Sektion „Language“. Mit den Richtungspfeilen an der Fernbedienung (nach links, nach rechts) stellen Sie die Sprache ein.
d) Gehen Sie zum Menu durch Drücken einer EXIT-Taste an der Fernbedienung darüber.

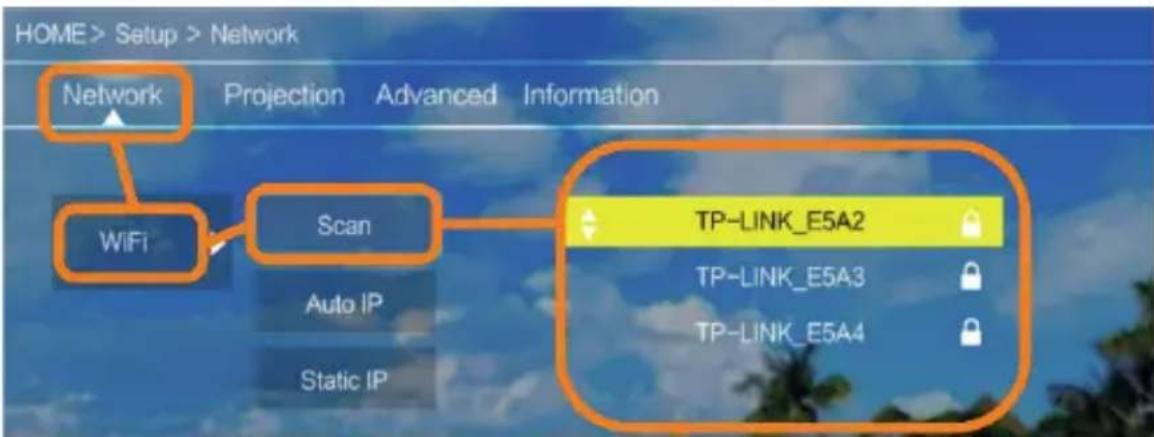

5. Verbindung mit Wi-Fi Netz

a) Mit Hilfe der Richtungstasten an der Fernbedienung markieren Sie die Sektion „Einstellungen“ und bestätigten Sie mit der OK-Taste an der Fernbedienung.

b) Markieren Sie die Sektion „Netz" und bestätigen Sie die Wahl.
c) Markieren Sie die Sektion „Wi-Fi" und bestätigen Sie die Wahl.
d) Markieren Sie die Sektion „Scannen" und bestätigen Sie die Wahl. Der Projektor wird zugängliche Netze scannen und die Liste anziegen.
e) Markieren Sie die Bezeichnung des Netzes, mit der Sie eine Verbindung herstellen möchten und bestätigten Sie mit einer OK-Taste an der Fernbedienung. f) Wenn das Netz ist passwortgeschützt, wird eine Auff orderung nach Passwort gezeigt. Gehen Sie zum Feld „Passwort" und bestätigten Sie die Wahl.
g) Auf dem Bildschirm wird eine virtuelle Tastatur gezeigt, die man zur Ungabe des Passwords benutzen kann. Bewegen Sie sich in thisem Feld mit Hilfe der Tastender Fernbedienung. Die Wahl der Buchstaben und Ziff ern bestätigten Sie mit der OK-Taste. Die große Buchstaben kann man durch Markierung und Auswahl der Aufschrift „ABC" aktivieren. Nach der Ungabe eines richtigen

Passwords, um die Tastatur auszuschreiben, drücken Sie die EXIT-Taste an der Fernbedienung. Bestätigen Sie das Password durch Markieren der „Akzept/ Confirm“ Taste und drücken Sie die OK-Taste.
h) Um zurück zum Hauptmenu zu gehen, drücken Sie mehrmals die EXIT-Taste an der Fernbedienung.

6. Verbindung mit der Multimedia-Quelle über das Kabel

DE

Der Projektor erhögt, das Bild von den unterschiedlichen Geräten zu projizieren. Je nach dem Gerät, das Sie besitzen, sollen Sie einen entsprechenden Eingang benutzen, der sich an der Rückseite des Gehäuses befindet.

USB-Eingang - Geräte wie USB-Stick, mobile Wechselplatten

HDMI-Eingang - Geräte wie Computer, Laptop, Konsole, Satellitensigna-lempfänger, Telefon (das die MHL-Technologie bedient und nur über dediziertes Kabel)

Video-In-Eingang (AV) - Geräte wie Konsole, Laptop, Satellitensignalempfänger

VGA-Eingang - Geräte wie Computer, Laptop, Satellitensignalempfänger

7. Auswahl der Video-Quelle

Wenn an Projektor mehr als ein Video-Signal angeschlossen wird,itte hinweisen,von welchem Gerät der Projektordas Bild übermitteln soll.

a) Mit Hilfe der Richtungstasten an der Fernbedienung markieren Sie die Sektion (Quelle) und bestätigen Sie durch Drücken der OK-Taste an der Fernbedienung.
b) Es wird eine listened mit Video-Quellen angezeigt (die im ober erwähnten Punkt beschrieben sind).

DE

c) Mit Hilfe der Richtungstasten an der Fernbedienung markieren Sie, von welcher Quelle das Bild übermittelt werden soll und bestätigen Sie mit der OK-Taste.
d) Um wieder zur listened mit Wahl der Video-Quellen zu kehren, wahlen Sie die MENU-Taste an der Fernbedienung

In der Sektion der Auswahl einer Video-Quelle konnen Sie auch die Parameter des Bildes und Tons einstellen:

Bild: Anzeigemodus (Standard, Soft, Vivid), Proportionen (4:3, 16:9), Helligkeit, Farbe, Kontrast, Schärfe.

Ton: Ton-Modus (Standard, Nachrichten, Musik, Theater), Bass, hohe Töne, Abgleich, Korrektur

8. Verbindung mit externer Festplatte

Um die Multimedia von USB-Stick oder einer mobilen Wechselfestplatte wiederzugegeben, sollen Sie:

a) die Festplatte an USB-A-Buchse anschließen, die sich am Hinterteil des Gehäuses befindet.
b) mit Hilfe der Richtungstasten an der Fernbedienung die Sektion (Medien) markieren und mit einer OK-Taste an der Fernbedienung bestätigten.

Abschnitt (Medien) und bestätigen Sie mit (OK) auf der Fembedienung.

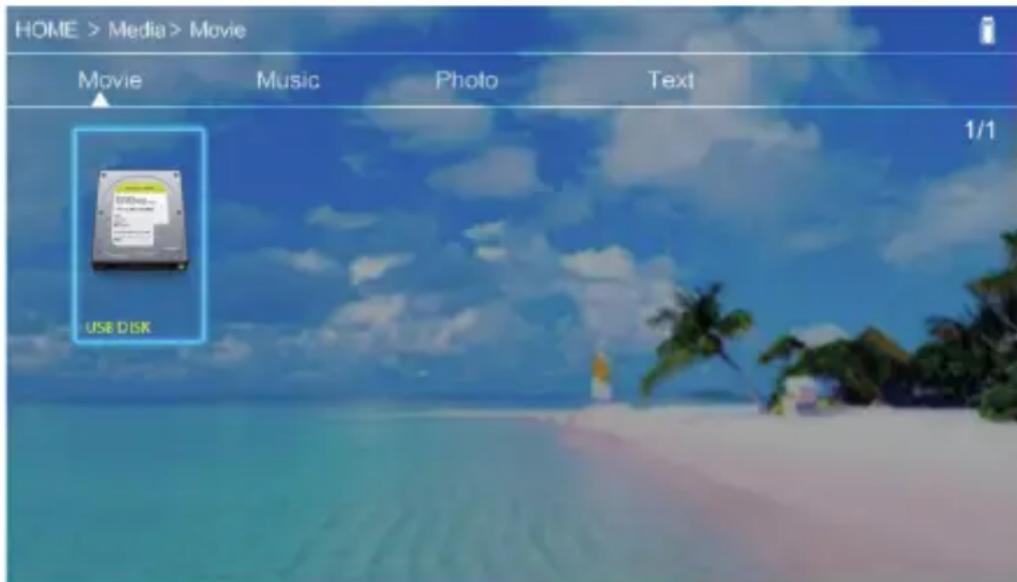

Wenn die Festplatte richtig erkennt wird, kann man ihren Inhalt nach Kategorien:这部电影, Musik, Fotos, Text durchschauen.

Die Dateien in diesen Kategorien konnen auf dem Bildschirm projiziert und

durchgeschaut werden. Zwischen der Dateien konnen Sie mit Hilfe der Richtungstasten an der Fernbedienung bewegen und mit einer OK-Taste bestätigten.

9. Drahtlose Video-Verbindung mit mobilen Geräten

Der Projektor ist mit einem Wi-Fi-Modul ausgerüstet, das ermöglicht ein Bild von einem mobilen Gerät ohne Kabel zu projizieren. Nur die mobilen Geräte, die mit einer MIRACAST-Technologie kompatibel sind, können das Bild an den Projektor senden.

Um eine drahtlose Video-Übertragung an Projektor zu beginnen, folgen Sie die unten erwähnten Schritte:

a) Wenn Sie ein, mit Miracast kompatiblen Gerät mit Android-System benutzen, markieren Sie die Sektion „Miracast" mit Hilfe der Richtungstasten an der Fernbedienung. Wenn sie ein Apple-Gerät mit IOS-System benutzen, wahren Sie (iOS Cast). Nach der Auswahl bestätigten Sie mit einer OK-Taste an der Fernbedienung. b) Im mobilen Gerät schalten Sie ein Wi-Fi-Modul ein.
c) Je nach dem Gerät kann der Verbindungsprozess über „Miracast“ untersiedlich verlaufen.

Android-Geräte: suchen Sie die Einstellungen, die als: Miracast oder Duplizieren des Bildschirms oder Verbindungen mit Bildschirm beschreiben werden. Dann aktivieren Sie die Suche nach aktiven, drahtlosen Bildschirmen oder nach einer Verbindung mit dem Bildschirm. Dann führen Sie ein Gerät mit der Bezeichnung „ZyCast" und herstellen Sie eine Verbindung.

Apple-Geräte mit einem IOS-System: Prüfen Sie, ob der Projektor und das Gerät, aus dem Sie das Bild übertragen möchten, mit der gleichen Wi-Fi-Netz verbinden sind. Gehen Sie zur Systemsteuerung und wahren Sie das Duplizieren des Bildschirms, dannuchen Sie nach dem Gerät mit einer Bezeichnung: „ZyCast" und herstellen Sie eine Verbindung.

Bei Problemen mit der Verbindung kehren Sie zu den Einstellungen der Verbindung mit Wi-Fi-Netz (die im Punkt 5 Beschreiben sind) darüber. Wahlen Sie „AUTO-IP" und bestätigten. Dann kehren Sie zum Bildschirm der Verbindung (iOS Cast) darüber und wiederholen Sie diese Schritte am Handy.
