ZIHB254 - Hobel Zipper - Kostenlose Bedienungsanleitung

Marke	Zipper
Modell	ZIHB254
Typ	Abricht- und Hobelmaschine
Vorgesehene Verwendung	Abrichten und Hobeln von Holz
Maximale Schnitttiefe	2 mm
Betriebstemperatur	+5°C bis +40°C
Maximale Umgebungsfeuchtigkeit	70%
Sicherheit	Schutz der Schneidkopfabdeckung, Not-Aus, Schutz gegen unbeabsichtigten Wiederanlauf
Wartung	Reinigung nach jeder Benutzung; Schmierung alle 100 Betriebsstunden
Reinigung	Feuchtes Tuch mit milder Lösung; aggressive Produkte vermeiden
Messerwechsel	Vorgehen im Handbuch; Original-Zipper-Messer verwenden
Lagerung	Temperatur +5°C bis +40°C, max. 60% Luftfeuchtigkeit, trockener und sauberer Ort
Garantie	2 Jahre bei Heimwerkergebrauch, 1 Jahr bei professionellem Gebrauch
Ersatzteile	Ausschließlich Original-Zipper-Teile
Mitgeliefertes Zubehör	Parallelanschlag, anpassbare Absaughaube
Konformität	CE
Bedienungsanleitung	84 Seiten, Sprachen: FR, CS, DE, EN, ES, SK, SL
Verwendung	Nur für geschulte Personen
Mindestsicherheitsabstand	2 Meter
Anwendungsbereiche	Heimwerken und professioneller Gebrauch

Häufig gestellte Fragen - ZIHB254 Zipper

Wie wechsle ich die Messer des Hobels ZIHB254?

Trennen Sie die Maschine vom Netz. Entfernen Sie den Schutz der Schneidkopfabdeckung. Drehen Sie den Abrichterkopf, bis Sie das Messer in der Nut sehen. Lösen Sie die drei Befestigungsschrauben und den Messerhalter. Entfernen Sie Schmutz, legen Sie das neue Messer auf den Messerhalter und setzen Sie es ein. Ziehen Sie die Schrauben fest, während Sie die Höhe des Messers am Auslauftisch ausrichten. Verwenden Sie immer Original-Zipper-Messer.

Wie stelle ich die Schnitttiefe ein?

Verwenden Sie die Kurbel, um die Höhe des Hobeltisches einzustellen. Eine volle Umdrehung entspricht 3 mm Unterschied. Die maximale Schnitttiefe beträgt 2 mm. Überschreiten Sie diesen Wert nicht, um Rückschläge und ungleichmäßige Oberflächen zu vermeiden.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie Schutzausrüstung (Schutzbrille, Handschuhe, Staubmaske, Gehörschutz). Tragen Sie keine locker sitzende Kleidung. Halten Sie einen Sicherheitsabstand von 2 m ein. Trennen Sie die Maschine vor Wartungsarbeiten vom Netz. Lassen Sie die Maschine nicht unbeaufsichtigt. Verwenden Sie das Absaugsystem, um Staub zu reduzieren.

Wie schließe ich die Absaughaube an?

Zum Abrichten installieren Sie die Haube unter dem Tisch. Zum Hobeln entfernen Sie den Schutz des Schneidkopfes, platzieren Sie die Haube über dem Schneidkopf auf dem Einlauftisch und befestigen Sie sie mit den Klammern in den Nuten des Auslauftisches. Ziehen Sie die Klammern fest. Es ist obligatorisch, die Maschine in geschlossenen Räumen an ein Absaugsystem anzuschließen.

Welche Holzarten können mit diesem Hobel bearbeitet werden?

Die Maschine ist zum Abrichten und Hobeln von Holz konzipiert. Vermeiden Sie chemisch behandelte oder gestrichene Hölzer ohne Atemschutzmaske. Überprüfen Sie auf das Fehlen von Ästen oder Fremdkörpern, um Rückschläge und ungleichmäßige Oberflächen zu vermeiden.

Wie pflege ich die Maschine nach dem Gebrauch?

Reinigen Sie die Maschine nach jedem Gebrauch mit einem feuchten Tuch und einer milden Lösung. Verwenden Sie keine aggressiven Produkte. Schmieren Sie alle mechanischen Verbindungsteile alle 100 Betriebsstunden mit einer dünnen Schicht Öl oder Fett. Überprüfen Sie den Zustand der Sicherheitsaufkleber.

Was tun, wenn der Motor nicht startet?

Überprüfen Sie, ob der Schalter auf 'ON' steht. Testen Sie ein anderes Verlängerungskabel. Stellen Sie sicher, dass Spannung und Frequenz den Spezifikationen entsprechen. Wenn das Problem weiterhin besteht, lassen Sie den Schalter von einem Elektriker überprüfen. Trennen Sie die Maschine vor jeder Überprüfung immer vom Netz.

Welche Garantie hat der Zipper ZIHB254?

Die Garantie beträgt 2 Jahre bei Heimwerkergebrauch und 1 Jahr bei professionellem Gebrauch ab Kaufdatum. Sie deckt Herstellungsfehler ab, aber nicht normale Abnutzung (Messer, Bürsten usw.) oder Schäden durch unsachgemäße Verwendung.

Wie lagere ich die Maschine, wenn sie nicht benutzt wird?

Lagern Sie sie an einem trockenen und sauberen Ort bei einer Temperatur zwischen +5°C und +40°C mit einer maximalen Luftfeuchtigkeit von 60%. Lassen Sie sie nicht im Freien. Schützen Sie sie vor Witterungseinflüssen.

Wo finde ich Ersatzteile für den ZIHB254?

Verwenden Sie ausschließlich Original-Zipper-Teile. Verwenden Sie das Serviceformular am Ende des Handbuchs unter Angabe des Maschinentyps und der Teilenummer. Nicht originale Ersatzteile führen zum Garantieverlust.

BEDIENUNGSANLEITUNG ZIHB254 Zipper

DE BETRIEBSANLEITUNG

Abricht-Dickenhobelmaschine

Übersetzung / Translation

EN USER MANUAL

2 SICHERHEITSZEICHEN / SAFETY SIGNS

DE SICHERHEITSZEICHEN
BEDEUTUNG DER SYMBOLE
FR SIGNALISATION DE SECURITE
DEFINITION DES SYMBILES
HR ZNAKOVI ZA SIGURNOST
ZNAÇENJE SIMBOLA

EN SAFETY SIGNS
CZ BEZPECNOSTNI SYMBOLVYZNAM
SK BEZPECNOSTNE SYMBOLVYZNAM SYMBOLOV

ES SENALES DE SEGURIDAD DEFINICION DE SIMBOLOS
SL VARNOSTNE OZNAKE POMEN SIMBOLOV

CE

DE CE-KONFORM: Dieses Produkt entspricht den EU-Richtlinien.

DE ANLEITUNG LESEN! Lesen Sie die Betriebs- und Wartungsanleitung Ihrer Maschine aufmerksam durch und machen Sie sich mit den Bedienelementen der Maschine gut vertraut um die Maschine ordnungsgemäß zu bedieten und so Schaden an Menschen und Maschine vorzubeugen.

WARNING! Beachten Sie die Sicherheitssymbol! Die Nichtbeachtung der DE Vorschriften und Hinweise zum Einsatz der Maschine kann schwere Personenschäden verursachen und zu tödlichen Unfallen führen.

DE Allgemeiner Hinweis

EN General note

ES Notas generales

FR Note général

CZ VseobecnýPokyn

DE Schutzausrüstunglagen!

DE Maschine vor Wartung und Pausen ausschalten und Netzsteckerziehen!

DE Gefährliche elektrische Spannung!

EN High voltage!

DE Warning vor Schnittverletzungen!

(DE) Überprüfen Sie nach Erhalt der Lieferung, ob alle Teile in Ordnung sind. Melden Sie Beschädigungen oder fehlende Teile umgehend Ihr hem Handler oder der Spedition. Sichtbare Transportschäden müssen außer dem gemäß den Bestimmungen der Gewährleistung unverzüglich auf dem Lieferschein vermerkt werden, ansonsten gilt die Ware als ordnungsgemäß übernommen.

Sehr geehrter Kunde!

These Betriebsanleitung enthalt Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Abricht.-Dickenhobelmaschine ZI-HB254.

Folgend wird die übliche Handelsbezeichnung des Geräts (siehe Deckblatt) in dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt.

Die Betriebsanleitung ist Bestandteil der Maschine und damit nicht entfernt werden. Bewahren Sie sie für späterere Zwecke auf und legen Sie diese Anleitung der Maschine bei, wenn sie an Dritte weitergegeben wird!

Bitte beachten Sie die Sicherheitshinweise!

Lesen Sie vor Inbetriebnahme diese Anleitung aufmerksam durch. Der sachgemäß Umgang wird Ohnen dadurch erleichtert, Missverständnissen und etwaigen Schäden wird vorgebeugt.

Halten Sie sich an die Warn- und Sicherheitshinweise. Missachtung kann zu ernsten Verletzungen führen.

Durch die ständige Weiterentwicklung unserer Produkte konnen Abbildungen und Inhalte geringfugig abweichen. Sollten Sie Fehler feststellen, informieren Sie unsitte.

Technische Änderungen vorbehalten!

Urheberrecht

© 2018

These Dokumentation ist urheberrechtlich geschützt. Die dadurch verfassungsmäßigen Rechte bleiben vorbehalten! Insbesondere der Nachdruck, die Übersetzung und die Entnahme von Fotos und Abbildungen werden gerichtlich verfolgt.

Als Gerichtsstand gilt das Landesgericht Linz oder das für 4707 Schlüsslberg zuständige Gericht.

Kundendienstadresse

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

5 SICHERHEIT

5.1 Bestimmungsmäßige Verwendung

Die Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits- und gefahrenbewusst benutzen! Störungen, welche die Sicherheit beeinträchtigen können, umgehend beseitigen halten!

Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zuändern oder unwirksam zu machen!

Die Maschine ist ausschließlich für folgende Tätigkeiten bestimmt:

Abrichten und Dickenhobeln von Holz unter Beachtung von unter Technische Daten

angegebenen max. Spanabnahmen (2 mm; 1.5mm), Materialabmessungen.

Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sachschäden oder Verletzungen übernimmt ZIPPER-MASCHINEN keine Verantwortung oder Garantieleistung.

WARNING

• Verwenden Sie nur für die Maschine geeignete Hobelmesser!

• Verwenden Sie nie schadhafte Hobelmesser!

• Benutzen Sie die Maschine niemals mit defekten oder ohne montierte trennende Schutzeinrichtung

HÖCHSTE VERLETZUNGSGEFAHR!

Arbeitsbedingungen:

Die Maschine ist für die Arbeit unter folgenden Bedingungen bestimmt:

Feuchtigkeit

max. 70%

Temperatur

von +5^ bis +40^

Die Maschine ist nicht für den Betrieb unter explosionsgeführlichen Bedingungen bestimmt.

Unzulässige Verwendung

• Der Betrieb der Maschine unter Bedingungen außerhalb der in dieser Anleitung angegebenen Grenzen ist nicht zulässig.
• Der Betrieb der Maschine ohne die vorgesehenen Schutzvorrichtungen ist unzulässig
  Die Demontage oder das Ausschalten der Schutzvorrichtungen ist untersagt.
• Unzulässig ist der Betrieb der Maschine mit Werkstoffen, die nicht ausdrücklich in thisem Handbuch angeführten werden.
  Unzulässig ist der Gebrauch von Werkzeugen, die nicht für den Gebrauch mit der Maschine geeignet sind.
• Etwaige Änderungen in der Konstruktion der Maschine sind unzulässig.
• Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt.
• Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind!

5.2 Sicherheitshinweise

Warnschilder und/oder Aufkleber an der Maschine, die unleserlich sind oder entfernt wurden, sind umgehend zu erneuern!

Örtlich geltende Gesetze und Bestimmungen können das Mindestalter des Bedieners festlegen und die Verwendung dieser Maschine einschränken!

Zur Vermeidung von Fehlfunktionen, Schaden und gesundheitlichen Beeinträchtigungen sind folgende Hinweise UNBEDINGT zu beachten:

• Arbeitsbereich und Boden rund um die Maschine sauber und frei von Öl, Fett und Materialresten halten!
• Für eine ausreichende Beleuchting im Arbeitsbereich der Maschine sorgen!
• Arbeitsen Sie in gut durchgelüfteten Räumen!
• Überlasten Sie die Maschine nicht!
• Achten Sie bei der Arbeit auf einen stets sicheren Stand.
• Halten Sie ihre Höhe während dem Betrieb vom Werkzeug fern

• Bei Mädigkeit, Unkonzentriertheit bzw. unter Einfluss von Medikamenten, Alkohol oder Drogen ist das Arbeitsen an der Maschine verboten!
  Die Maschine scarf nur von einer Person bedient werden
  Die Maschinearf nur vom eingeschulten Fachpersonal bedient werden.
• Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufenden Maschine fern zu halten!
• Achten Sie darauf, dass sich keine weiteren Personen im Gefahrenbereich (Mindestabstand: 2m) aufhalten
• Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.
• Lose Objekte können sich im verfangen und zu schwersten Verletzungen führen!
• Bei Arbeiten an und mit der Maschine geeignete Schutzausrüstung (Schutzbrille, Schutzhandschuhe, Gehorschutz und Staubmaske)lagen!
  Die laufende Maschinearfie unbeaufsichtigt sein!Vor dem Verlassen des Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht!
• Vor Wartungs- oder Einstellarheiten ist die Maschine von der Spanningsversorgung zu trennen!
• Stellen Sie sicher, dass die Maschine ausgescheltet ist, bevor sie an die Stromversorgung angeschlossen wird
  Die Maschine nie mit defektem Schalter verwenden
• Verwenden Sie nur unveränderte, in die Steckdose passende Anschlussstecker (keine Adapter bei schutzgeerdeten Maschinen)
• Jedes Mal, wenn Sie mit einer elektrisch betriebenen Maschine arbeiten, ist hochste Vorsicht geboten! Es besteht Gefahr von Stromschlag, Feuer, Schnittverletzung;
  Schützen Sie die Maschine vor Nasse (Kurzschlussgefahr!)
• Im Freien nur mit Verlängerungskabel, das für den Außenbereich geeignet ist, arbeiten
• Verwenden Sie Elektrowerkzeuge und -maschinen nie in der Umgebung von entflammbaren Flüssigkeiten und Gasen (Explosionsgefahr!)
• Prufen Sie regelmäßig das Anschlusskabel auf Beschädigung
• Verwenden Sie das Kabel nie zum Tragen der Maschine oder zum Befestigen eines Werkstücks
  Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten
• Vermeiden Sie Körperkontakt mit geerdeten Teilen
• Einstellwerkzeuge und Schraubenschlüssel vor dem Einsatz entfernen
  Lagern Sie die Maschine außerhalb der Reichweite von Kindern

5.3 Restrisiken

WARNING

Es ist darauf zu achten, dass jeder Maschine Restrisiken aufweist. Bei der Ausführung samentlicher Arbeitsen (auch der einfachsten) ist größte Vorsicht geboten. Ein sicheres Arbeitsen hangt von Ihnen ab!

Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäß Verwendung sind folgende Restrisiken zu beachten:

• Verletzungsgefahr für die Höhe/Finger während dem Betrieb.
• Verletzungsgefahr durch scharfe Kanten des Werkstücks, vor allem bei nicht mit entsprechendem Werkzeug/Vorrichtung fixiertem Werkstück.
  Verletzungsgefahr: Haare und lose Kleidung etc. konnen vom rotierenden Teilen erfasst und aufgewickelt werden! Schwere Verletzungsgefahr! Sicherheitsbestimmungen bzgl. Arbeitskleidung unbedingt beachten.

• Verletzungsgefahr durch Kontakt mit spannungsführenden Bauteilen.
  Verletzungsgefahr durch Staubemissionen von, mit gesundheitsschädlichen Mitteln behandelten Werkstücken

• Gefahr durch Lärm: Arbeitsen ohne Gehorschutz kann das Gehör auf Dauer schädigen

• Schnitt gefahr durch entstandene scharfe Kanten
• Verletzungsgefahr für das Auge durch herumfliegende Teile, auch mit Schutzbrille.

These Risiken können minimiert werden, wenn alle Sicherheitsbestimmungen angewendet werden, die Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird.

Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtige Sicherheitsfaktor!

6 MONTAGE

6.1 Montage / Einstellungen

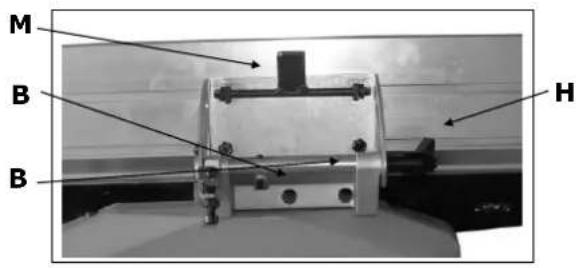

Parallelanschlag

Befestigen Sie den Parallelanschlag mit den Innensechskantschrauben (B) an der Hinterseite der Maschine. Nach dem Lösen des Fixierhebels (H) kann der Parallelanschlag geneigt werden. Hebel (M) nach unten geben um den Anschlag nach rechts / links zu verschiben.

Absaughaube	ABRICHTEN	DICKENHOBELN

Der Absaugadapter verfügt über zwei Laschen, mit denen er am Tisch befestigt werden kann. Bei Abrichthobeln installieren Sie den Adapter unterhalb des Tisches, sodass die Späne von unten abgesaugt werden. Bei Dickenhobeln entfernen Sie vorab den Hobelwellenschutz und setzen sodann den Absaugadapter auf die Hobelwelle und fixierenihn mit den laschen wiederum in den darauf vorgesehenen Tischfrösungen.

ACHTUNG

Für ein sauberes Arbeitsen wird der Anschluss der ZI-HB254 an eine Absauganlage auf jeder Fall empfohlen.
In geschlossenen Räumen ist der Anschluss an eine Absauganlage Pflicht.

Maschine fixieren

Befestigen Sie die Maschine an einer stabilen Unterland, wie z.B. einer Werkbank. Für gute Arbeitsresultate muss die Maschine fixiert sein, um unnötige Vibrationen und das Bewegen der Maschine während dem Betrieb zu verhindern. Beim Einsatz der Maschine zu Möbelmontage etc. ist für eine entsprechend adaptierte und stabile Unterland zu sorgen.

7 BETRIEB

Betreiben Sie die Maschine nur im einwandfrei zustand. Vor jedem Betrieb ist eine Sichtprüfung der Maschine durchzuführen. Sicherheitseinrichtungen, elektrische Leitungen und Bedienelemente sind genauestens zu kontrollieren. Prufen Sie Schraubverbindungen auf Beschädigung und festen Sitz.

7.1 Betriebshinweise

WARNING

Führer Sie sãmtliche Umrüstarbeiten nur bei Trennung vom elektrischen Netz durch!

HIN WEI S

Absaughabe muss angeschlossen sei, ansonsten startet Maschine nicht.

7.2 Abrichten

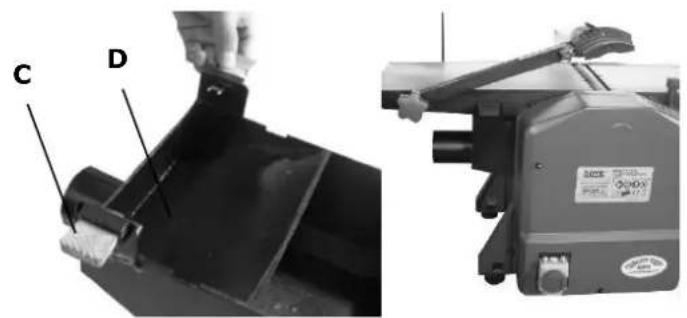

SchlieBen Sie die Absaughaube an:

Heben sie den Arm von der Hobelwellenschutzabdeckung A, bis die Schlitzen B zum Vorschein kommt. Ziehen Sie nun die Plastiklaschen C der Absaughaube nach auBen. Positionieren sie den Dickenhobeltisch auf die unterste Position und schiben sie Absaughaube ein. Die Absaughaube so positionieren dass beide Laschen C mit den Schlitzen B ausgerichtet sind. Die Laschen C in die Schlitze B am Abricht-Ausgangstisch drucken.

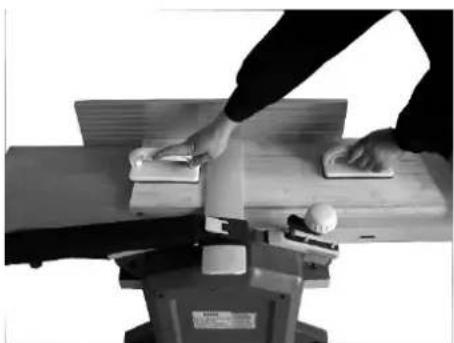

Abrichten von dünnen Werkstücken

Bei dūnnen Werkstücken ist der Hobelwellenschutz über der ganzen Hobelwelle.

Vorschub des Werkstückes indirekt mit Schiebhölzern. Setsicherer Stand und führen Sie das Werkstück stehend über die Hobelwelle. Stehen Sie nie bereits vor oder hinter der Hobelwelle. Dies gilt generell.

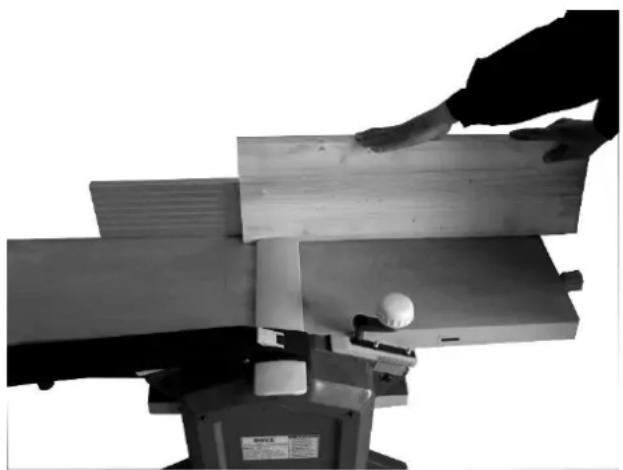

Abrichten von schmalen Werkstücken und Brettkanten

Stellen Sie die Hobelwellenabdeckung so ein, dass nur der Teil der Hobelwelle freibleibt, welche für den Abrichtvorgang besteht wird. Parallelanschlag auf 90^ , Spanabnahme einstehen, Vorschub wie auf Bild dargestellt mit rechter Hand an oberer hinterer Kante und linker Hand führend auf dem Werkstück aufliegend.

ACHTUNG

These Anleitung ersetzt keine fachgerechte Schulung in der Arbeit mit Hobelmaschinen.

7.3 Dickenhobeln

SchlieBen Sie den Absaugadapter an:

Klappen Sie den Hobelwellenschutz hoch und positionieren Sie den Absaugadapter so über der Hobelwelle auf dem Abrichttisch, dass die Fixierlaschen mit den Schlitzen am Ausgangtisch übereinstimmen.

Drücken Sie die Laschen in den Schlitz um den Absaugadapter zu fixieren. Nivellieren Sie anschließend den Absaugadapter eben zum Tisch.

• Stellen Sie die gewünschte Durchlasshöhe mittels der Handkurbel ein. Eine volle Umdrehung sind 3mm Höhendifferenz.
• Beachten Sie beim Einstellen der Durchlasshöhe die max. Spanabnahme von 2.0mm.
• Sorgen Sie stets für geringe Reibung des Dickenhobeltisches durch Einsatz von Spezialgleitmitteln für Hobeln.
• Steckengebliebene Werkstücke * dürfen nur NACH Abschalten der Maschine und Trennung von der Stromversorgung entfernt werden.
• Zu kurze Werkstücke sollenn nicht beareritet werden.
• Wenn das Werkstück steckenbleibt, langen Sie NIE bei laufender Maschine in den Arbeitsraum. Maschine vorher abschalten und von der Stromversorgungnehmen.

ACHTUNG

Die Absaughaube immer montieren, egal ob Abricht-, oder Dickenhobeln und die seitlichen Haltestifte (betätigten den Sicherheitsschalter!) an der Haube fest reinrücken!

8 WARTUNG

Vor Wartungsarbeiten Maschine ausschalten und den Netzsteckerziehen! Sachschäden und schwere Verletzungen durch unbeabsichtigtes Einsatzen der Maschine werden so vermieden!

Die Maschine ist wartungsarm und enthalt nur weniger Teile, die der Bediener einer Instandhaltung unterziehen muss. Störungen oder Defekte, die die Sicherheit der Maschine beeinträchtigen konnen, umgehend beseitigen halten.

HINWEI S

Nur ein regelmäßig gewartetes und gut gepflegtes Gerät kann ein zufrieden stellendes Hilfsmittel sein. Wartungs- und Pflegemängel können zu unvorhersehbaren Unfälle und Verletzungen führen.

Reparaturen die spezielle Fachkenntnisse erfordern, sollen den von autorisierten Service Centern durchgefuhrt werden.

Unsachgemäß Eingriff kann das Gerät beschädigen oder ihre Sicherheit gefährden.

Prufen Sie regelmäßig, ob die Warn- und Sicherheitshinweise an der Maschine vorhanden und in einwandfrei leserlichem Zustand sind.

Prufen Sie vor jedem Betrieb den einwandfrei Zustand der Sicherheitseinrichtungen!

Bei Lagerung der Maschine darf diese nicht in einem feuchten Raum aufbewahrt werden und muss gegen den Einfluss von Witterungsbedingungen geschützt werden.

Vor der ersten Inbetriebnahme, sowie nachfolgend alle 100 Arbeitsstunden alle beweglichen Verbindungsteile (falls erforderlich vorher mit einer Bürste von Spanen und Staub reinigen) mit einer dünnen Schicht Schmieröl oder Schmierfett einschmieren.

8.1 Instandhaltung und Wartungsplan

Kontrollen zur Instandhaltung der Maschine
Lockere oder verlore Schrauben	Täglich vor Inbetriebnahme
Beschädigung irgendwelchen Teiles	Täglich vor Inbetriebnahme
Funktion des NOTAUSSCHALTERS	Täglich vor Inbetriebnahme
Zustand Hobelmesser	Täglich vor Inbetriebnahme
Maschine reinigen	Täglich nach Inbetriebnahme

Nach ungebär 10 Stunden Betrieb: Sümmtliche Verbindungsteil, Rollen, Walzen, Kontaktpunkte etc. nachölen.

8.2 Messerwechsel

Hobelwellenschutz demontieren
Hobelwelle vorsichtig drehen bis ein Messer im Sichtschlitz
- Losen Sie die drei Fixierschrauben um Messer und Messerhalter zu losen.
- Entfernen Sie die drei Fixierschrauben sowie Messer und Messerhalter
- Entfernen Sie sãmtliche Ablagerungen von der Hobelwelle sowie Messerhalter
- Platzieren Sie das Ersatzmesser im Messerhalter und fugen Sie diesen in den Schaat wieder ein.
Fixieren Sie das Messer mit den drei Fixierschrauben so, dass
- Messer gerade
- Höhe der Messerschneide in hochster Position = Höhe Auszugstisch

8.3 Lagerung

Die Maschine nie im Freien lagern!

Lagerung nur bei Temperaturen zwischen +5^ und +40^ Celsius gestattet, wobei bei +40^ Celsius die Luftfeuchtigkeit nicht higher als bei 60% liegen darauf. An einem trockenen und sauberen Ort lagern.

8.4 Reinigung

Nach jeder Inbetriebnahme muss die Maschine und alle ihre Teile gründlich gereinigt werden. Befreien Sie die Maschine regelmäß nach der Arbeit von Spanen und Bohrmehl.

HINWEI S

Der Einsatz von Lösungsmitteln, aggressiven Chemikalien oder Scheuermitteln führt zu Sachschäden an der Maschine!

Daher gilt: Bei der Reinigung nur Wasser und wenn notwendig milde Reinigungsmittel verwenden!

8.5 Entsorgung

Entsorgen Sie Ihre Maschine nicht im Restmull. Kontaktieren Sie ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihr dem Fachhändler eine neue Holzbandsäge oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, ihre alte fachgerecht zu entsorgen.

9 FEHLERBEHEBUNG

Bevor Sie die Arbeit zur Beseitigung von Defekten beginnen, trennen Sie die Maschine von der Stromversorgung.

Fehler	Mögliche Ursache	Behebung
Wenn der Motor nicht startet	EIN/AUS Schalter nicht eingeschaltet.	Den Ein/Ausschalter überprüfen und sicherstellen, dass er auf "EIN" geschalte ist.
	Verländerungskabel defekt.	Ausstecken, Kontrolle mit anderer Maschine.
	Falsche Stromversorgung (Spannung, Frequenz).	Stromversorgung angeleichen an Anforderungen aus Technische Daten Betriebsspannung.
	EIN/AUS Schalter defekt.	Diesitte von Elektriker kontrollieren halten, bei Defekt austauschen halten.
Material Rückschlag	Zu große eingestellte Spanabnahme	Spanabnahme reduzieren
	Knorren oder Fremdmaterial im Holz	Material vor Bearbeitung überprüfen
Schlecht bzw. unregelmäßig bearbeitete Oberflächen	Stumpfe Messer, defekte Messer, falsch/ungerade montierte Messer	nachsächfen Wechseln nachjustieren

VIELE POTENTIELLE FEHLERQUELEN LASSEN SICH BEI FACHGEMÄSSEM ANSCHLUSS AN DAS SPEISESTROMNETZ IM VORHINEIN AUSSCHLIESSEN.

HIN WEI S

Sollten sie sich bei notwendigen Reparaturen nicht in der Lage führten diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung darauf nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu.

10 PREFACE (EN)

Dear Customer!

ZIPPER MASCHINEN GmbH

Gewerbepark 8, 4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

11 SAFETY

11.1 Intended Use

ZIPPER MASCHINEN GmbH

Gewerbepark 8, A-4707 Schlüsslberg AUSTRIA

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

17 SEGURIDAD

17.1 Uso correcto

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel [phone] - 700

Fax [phone] - 720

[e-mail]

23 SÉCURITÉ

Z.I.P.P.E.R MASCHINEN GmbH

Gewerbepark 8

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

35 VARNOST

35.1 Namenska uporaba

ZIPPER MASCHINEN GmbH

Gewerbepark 8

A-4707 Schlüsslberg

Tel.: [phone]

Fax: [phone]

Mail: [e-mail]

41 SIGURNOST

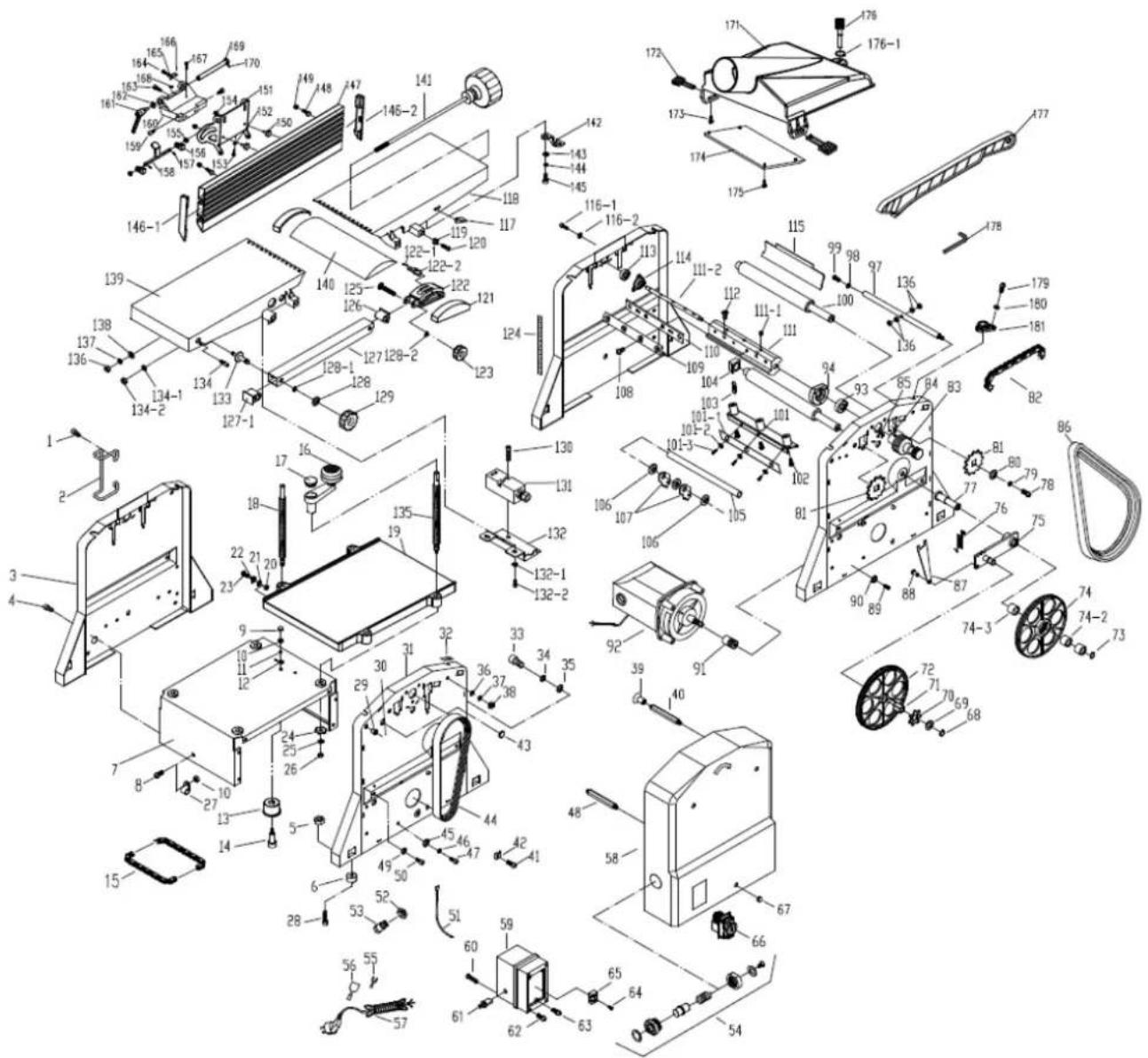

53 EXPLOSIONSZEICHNUNG / EXPLODED VIEW

54.1 Ersatzteilbestellung / spare parts order

(DE) Mit ZIPPER-Ersatzteilen verwenden Sie Ersatzteile, die ideal aufeinander abgestimmt sind. Die optimale Passgenauigkeit der Teile verkurzen die Einbauzeiten und erhöhen die Lebensdauer.

HINWEIS

Der Einbau von anderen als Originalersatzteilen führt zum Verlust der Garantie!

Daher gilt: Beim Tausch von Komponenten/Teilen nur Originalersatzteile verwenden

Beim Bestellen von Ersatzteilen verwenden Sieitte das Serviceformular, das sie am Ende dieser Anleitung finden. Geben Sie stets Maschinentype, Ersatzteilnummer sowie Bezeichnung an. Um Missverstandnissen vorzubeugen, empfehlen wir mit der Ersatzteilbestellung eine Kopie der Ersatzteilzeichnung beizulegen, auf der die benotigten Ersatzteile eindeutig markiert sind. Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation.

56 GEWÄHRLEISTUNG (DE)

1.) Gewährleistung:

Die Fa. ZIPPER Maschinen gewährt für mechanische und elektrische Bauteile eine Gewährleistungsfrist von 2 Jahren für den Hobby Einsatz; bei gewerblichem Einsatz besteht eine Gewährleistung von 1 Jahr, beginnend ab dem Erwerb des Endverbrauchers/Käufers. Treten innerhalb dieser Frist Mängel auf, welche nicht auf im Punkt 3 angeführten Ausschlussdetails beruhen, so wird die Fa. Zipper nach eigenen Ermessen das Gerät reparieren oder ersetzen.

2.) Meldung:

Damit die Berechtigung des Gewährleistungsanspruches überprüft werden kann, muss der Käfer seinen Handler kontaktieren; dieser meldet schriftlich den aufgetretenen Mangel am Gerät der Fa. Zipper. Bei berechtigtem Gewährleistungsanspruch wird das Gerät beim Handler von Zipper abgeholt. Retoursendungen ohne vorheriger Abstimmung mit der Fa. Zipper werden nicht akzeptiert und angenommen.

3.) Bestimmungen:

a) Gewährleistungsansprüche werden nur akzeptiert, wenn zusammen mit dem Gerät eine Kopie der Originalrechnung oder des Kassenbeleges vom Zipper Handelspartner beigelegt ist. Es erlischt der Anspruch auf Gewährleistung, wenn das Gerät nicht komplett mit allen Zubehörteilen zur Abholung gemeldet wird.
b) Die Gewährleistung schließt eine kostenlose Überprüfung, Wartung, Inspektion oder Servicearbeiten am Geräte aus. Defekte aufgrund einer unsachgemäßen Benutzung durch den Endanwender oder dessen Handler werden ebenfalls nicht als Gewährleistungsanspruch akzeptiert. Z.B.: Verwendung von falschem Treibstoffen, Frostschäden in Wasserbehältern, Treibstoff über Winter im Benzintank des Gerätes.
c) Ausgeschlossen sind Defekte an Verschleibteilen wie : Kohlebürsten, Fangsäcke, Messer, Walzen, Schneideplatten, Schneideinrichtungen, Führungen, Kupplungen, Dichtungen, Laufträder, Sageblätter, Spaltkreuze, Spaltkeile, Spaltkeilveränderungen, Hydraulikole, Öl,- Luft- u. Benzinfilter, Ketten, Zündkerzen, Gleitbacken usw.
d) Ausgeschlossen sind Schäden an den Geräten verursacht durch: Unsachgemäß Verwendung, Fehlgebrauch des Gerätes; nicht seinem normalen Verwendungszweckes entsprechend; Nichtbeachtung der Bedienungs- u. Wartungsanleitung; Höhere Gewalt; Reparaturen oder technische Änderungen durch nicht autorisierte Werkstätten oder Kunden selbst. Durch Verwendung von nicht originalen Zipper Entsatz- oder Zubehörteilen.
e) Entstandene Kosten (Frachtkosten) und Aufwendungen bei nichtberechtigten Gewährleistungsansprüchen werden nach Überprüfung unseres Fachpersonals dem Kunden oder Handler in Rechnung gestellt.
f) Geräte außerhalb der Gewährleistungsfrist: Reparatur erfolgt nur nach Vorkasse oder Handlserrechnung gemäß des Kostenvoranschlages (inkl. Frachtkosten) der Fa. Zipper.
g) Gewährleistungsansprüche werden nur für den Kunden eines Zipper Handlers, der das Gerät direkt bei der Fa. Zipper erworben hat, gewährt. Diese Ansprüche sind nicht übertragbar bei mehrfacher Veräußerung des Gerätes.

4.) Schadensatzansprüche und sonstige Haftungen:

Die Fa. Zipper haftet in allen Fällen nur beschränkt auf den Warenwert des Gerätes. Schadensersatzansprüche aufgrund schlechter Leistung, Mängel, sowie Folgeschäden oder Verdienstausfälle wegen eines Defektes während der Gewährleistungsfrist werden nicht anerkannt. Die Fa. Zipper besteht auf das gesetzliche Nachbesserungsrecht eines Gerätes.

57 WARRANTY GUIDELINES (EN)

1.) Warranty:

64 PRODUKTBEOBACHTUNG

Wir beobachten unsere Produkte auch nach der Auslieferung.

Um einen ständigen Verbesserungsprozess gewährleisten zu können, sind wir von Ihnen und ihren Eindrücken beim Umgang mit unseren Produkten abhängig:

• Probleme, die beim Gebrauch des Produktes auftreten
• Fehlfunktionen, die in bestimmten Betriebssituationen aufreten
  -Erfahrungen, die fur andere Benutzer wichtig sein konnen

Wir bitten Sie, derartige Beobachtungen zu notieren und an diese per E-Mail, Fax oder Post an uns zu senden:

Meine Beobachtungen / My experiences:

Name / name:

Produkt / product:

Kaufdatum / purchase date:

Vielen Dank für ihre Mitarbeit! / Thank you for your kind cooperation!

KONTAKTADRESSE / CONTACT:

Z.I.P.P.E.R MASCHINEN GmbH

A-4707 Schlüsslberg, Gewerbepark 8

Tel:[phone]

Fax:[phone]

[e-mail]

Bitte kreuzen Sie eine der unterstehenden an / Please tick one box from below:

Serviceanfrage

Ersatzteilanfrage

Garantiantrag

service inquiry

spare part inquiry

guarantee claim

1. Daten Antragsteller ( sind Pflichtfelder) / senders information ( required)

2. Vorname, Nachname / first name, family name

3. Straße, Hausnummer / street, house number
4. PLZ, Ort / ZIP code, place
5. Staat / country
   * (Mobil)telefon / (mobile) phone International numbers with country code
6. E-Mail

Fax

1. Geräteinformationen / tool information

Seriennummer/serial number:*Maschinentype/machine type:

2.1 benötigte Ersatzteile / required spare parts

Ersatzteilnummer / Part No°	Beschreibung / description	Anzahl / number

2.2 Problembeschreibung / problem description

Bitten fuhren Sie in der Fehlerbeschreibung unter anderem an: Was hat den Defekt verursacht bzw. was war die letzte durchgeführte Tätigkeit, bevor Ihnen das Problem/der Defekt aufgefallen ist? bei Elektrodefekten: Werde die Stromzuleitung sowie die Maschine bereits von einem Elektrofachmann geprüft

UNVOLLSTANDIG AUSGEFULTE FORMULAIRE KONNEN NICTB BEARBEITET WERDEN!
GARANTIEANTRAGE KONNEN AUSSCHLIESLLICH UNDER BEILAGE DES KAUFBELEGES/ABLIEFERBELEGES AKZEPTIERT WERDEN.
BEI ERSATZTEILBESTELLUNGEN LEGEN SIE DIESEM FORMULAR EINE KOPIE DER BETREFENDEN ERSATZTEILZEICHNUNG BEIT MARKIEREN SIE DARAUF DIE BENOTIGTEN ERSATZTEILE. DIES ERLEICHTERT UNS DIE IDENTIFIZierung UND ERMÖGLicht So EINE RASCHERE BEARBEITUNG.

VIELEN DANK!
