BEDIENUNGSANLEITUNG DP18Vario SCHEPPACH

Erklärung der Symbole auf dem Produkt

!	Warnung! Bei Nichteinhaltung Lebensgefahr, Verletzungsgefahr oder Beschädigung des Werkzeugs möglich!
4	Warnung vor gefährlicher elektrischer Spannung!
2	Warnung vorwegschleudernden Teilen!
	Warnung vor Schnittverletzungen!
	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweiselesen und beachten!
	Schutzbrillelagen!
	Gehörschutzlagen!
	Bei Staubentwicklung Atemschutzlagen!
	Lange Haare nicht offenlagen. Benutzen Sie ein Haarnetz.
	Tragen Sie keine Handschuhe.
	Vor Nässe schätzen. Die Maschine nicht dem Regen aussetzen.
€	Das Produkt entspricht den geltenden europäischen Richtlinien.
ΔΔ	Das Produkt entspricht den geltenden serbischen Richtlinien.

Inhaltsverzeichnis:

Seite:

1. Einleitung 10
2. Gerätebeschreibung 10
3. Lieferumfang 10
4. Bestimmungsgemäß Verwendung 11
5. Sicherheitshinweise 11
6. Technische Daten 15
7. Auspacken 15
8. Vor Inbetriebnahme 15
9. Montage 16
10. Bedienung 16
11. Elektrischer Anschluss 19
12. Reinigung und Wartung 19
13. Lagerung 21
14. Entsorgung und Wiederverwertung 21
15. Störungsabhilfe 22
16. Konformitätserklarung 115

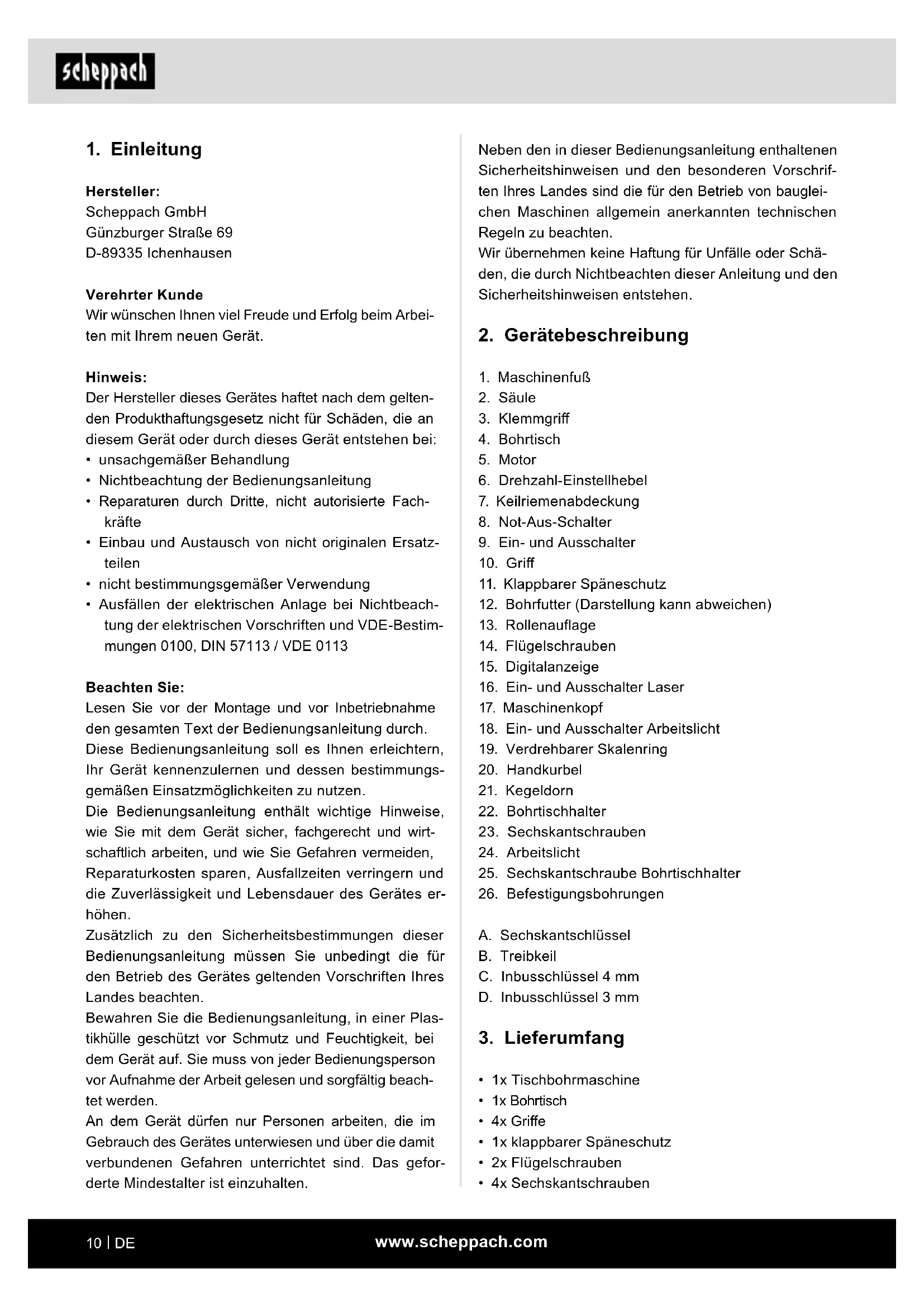

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit ihrem neuen Gerät.

Hinweis:

Der Hersteller theses Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht fur Schaden, die an thisem Gerat oder durch these geser entstehen bei:

• unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanleitung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte
• Einbau und Austausch von nicht originen Ersatzteilen
• nicht bestimmungsgemäßer Verwendung
• Ausfallen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch.

These Bedienungsanleitung soll es Ohnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanleitung enthalt wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung mussen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanleitung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfällig beachtet werden.

An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitschinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von baugleichen Maschinen allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung

1. Maschinenfuß
2. Säule
3. Klemmgriff
4. Bohrtisch
5. Motor
6. Drehzahl-Einstellhebel
7. Keilriemenabdeckung
8. Not-Aus-Schalter

9. Ein- und Ausschalter

10. Griff

11. Klappbarer Spaneschutz
12. Bohrfutter (Darstellung kann abweichen)
13. Rollenauflage
14. Flügelschrauben
15. Digitalanzeige
16. Ein- und Ausschalter Laser
17. Maschinenkopf
18. Ein- und Ausschalter Arbeitslicht
19. Verdrehbarer Skalenring
20. Handkurbel
21. Kegeldorn
22. Bohrtischhalter
23. Sechskantschrauben
24. Arbeitslicht
25. Sechskantschraube Bohrtischhalter
26. Befestigungsbohrungen

A. Sechskantschlüssel
B. Treibkeil
C. Inbusschlüssel 4 mm
D. Inbusschlüssel 3 mm

3. Lieferumfang

1x Tischbohrmaschine
1x Bohrtisch
4xGriffe
1x klappbarer Spaneschutz
2x Flugelschrauben
4x Sechskantschrauben

• 1x Klemmgriff
  1x Innensechskantschlussel, 3 mm
  1x Innensechskantschlussel, 4 mm
  1x Sechskantschlussel
  1x Treibkeil
  1x Bohrfutter
  1x Säule
  1x MaschinenfuB
  1x Handkurbel
  1xKegeldorn
  1x Bohrtischhalter
  1x Rollenauflage
  1x Betriebsanleitung

4. Bestimmungsgemäß Verwendung

Die Tischbohrmaschine ist zum Bohren in Metall, Holz, Kunststoff und Fliesen bestimmt. Zur Verwendung konnen Zylinderschaftbohrer von 3 mm bis 16 mm Bohrdurchmesser kommt.

Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert.

Das Gerät ist nicht zum Gebrauch durch Personen unter 16 Jahren bestimmt. Jugendliche über 16 Jahre dürfend das Gerät nur unter Aufsicht benutzen. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden.

Esiststrengstensundersagt,diean derMaschine befoindlichenSchutzeinrichtungen zu demontieren，abzuändern,Zweck zu entfremdenoder fremde Schutzeinrichtungenanzubringen.

Bitte beachten Sie, dass unsere Geräte bestimmungs-gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Sicherheitshinweise

WARNING Lesen Sie alle Sicherheitschinweise und Anweisungen, Bebildungen und technischen Daten, mit denen diesen Elektrowerkzeug versehen ist.

Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff Elektrowerkzeug bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzssicherheit

a. Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereich konnen zu Unfallen führen.

b. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Elektrowerkzeug verlieren.

1. Elektrische Sicherheit

a. Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen.

Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c. Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängungskabel, die auch für den Außenbereich geeignet sind.

Die Anwendung eines für den Außenbereich geeigneten Veränderungskabels verringgert das Risiko eines elektrischen Schlages. Verwenden Sie im Freien nur davon zugelassene und entsprechend gekennzeichnete Veränderungskabel. Verwenden Sie die Kabeltrommel nur im abgerollten Zustand.

f. Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger. Der Einsatz eines Fehlerstromschutzschalters verminder das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a. Seien Sie aufmerksam, achten Sie daraufuf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille.

Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen.

Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.

d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.

e. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- nen better kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden. Bei Arbeiten im Freien sind Gummihandschuhe und rutschfestes Schuhwerk empfehlenswert. Tragen Sie bei langen Haaren ein Haarnetz.

g. Wenn Staubabsaug- und auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h. Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind.

Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektrowerkzeuges

a. Überlasten Sie das Gerät nicht.

Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.

b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, dass sich nicht mehr ein- oder ausschalten{lsst,ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteinstellungen vorheiten, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen.

These Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf.

Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Unbenutzte Elektrowerkzeuge sollen an einem trockenen, hochgelegen den oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abgelegt werden.

e. Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt.

Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g. Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen.

Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h. Halten Sie Griffe und Grillflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grillflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

1. Service

a. Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren.

Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Tischbohrmaschinen

• Machen Sie Warnschilder am Elektrowerkzeug niemals unkenntlich.

• Befestigen Sie das Elektrowerkzeug auf einer festen, ebenen und waagerechten Fläche. Wenn das Elektrowerkzeug verrutschen oder wackeln kann, kann das Einsatzwerkzeug nicht gleichmäßig und sicher geführt werden.

• Halten Sie die Arbeitsfläche bis auf das zu bearerbeitende Werkstück sauber. Scharfkantige Bohrsprüne und Gegenstände können zu Verletzungen führen. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

• Stellen Sie vor Arbeitsbeginn die richtige Drehzahl ein. Die Drehzahl muss dem Bohrdurchmesser und dem zu bohrenden Material angemessen sein. Bei einer falsch eingestellt den Drehzahl kann sich das Einsatzwerkzeug im Werkstück verhaken.

• Führer Sie das Einsatzwerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr, dass sich das Einsatzwerkzeug im Werkstück verhakt und das Werkstück mitgenommen wird. Dies kann zu Verletzungen führen.

• Kommen Sie mit ihren Handen nicht in den Bohrbereich, während das Elektrowerkzeug lauft. Beim Kontakt mit dem Einsatzwerkzeug besteht Verletzungsgefahr.

• Entfernen Sie niemals Bohrspane aus dem Bohrbereich, während das Elektrowerkzeug lauft. Führten Sie die Antriebseinheit immer zuerst in die Ruheposition und schalten Sie das Elektrowerkzeug aus.

• Entfernen Sie anfallende Bohrspane nicht mit bloßen Händen. Besonderss durch heiße und scharfkantige Metallspane besteht Verletzungsgefahr.

• Brechen Sie lange Bohrspane, indem Sie den Bohrvorgang durch ein kurzes Zurückdrehendes Drehrades unterbrechen. Durch ange Bohrspane besteht Verletzungsgefahr.

• Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zu Verlust der Kontrolle.

• Benutzen Sie Spannvorrichtungen, um das Werkstück festzuspannen. Bearbeiten Sie keine Werkstücke, die zu Klein zum Festspannen sind. Wenn Sie das Werkstück mit der Hand festhalten, können Sie es nicht ausreichend gegen Verdrehensichern und sich verletzen.

• Versuchen Sie nicht, ein Werkstück zu bohren, das keine flache Oberfläche hat, es sei dann, Sie verwenden eine geeignete Stützauflage.

• Starten Sie die Bohrmaschine nie mit dem Bohrer gegen das Werkstück gedrückt.

• Schalten Sie das Elektrowerkzeug(sofort aus, wenn das Einsatzwerkzeug blockiert. Das Ein-satzwerkzeug blockiert, wenn: -das Elektrowerkzeug überlastet wird oder -es im zu beareritenden Werkstück verkantet.

• Fassen Sie das Einsatzwerkzeug nach dem Arbeitsmen nicht an, bevors abgekühlt ist. Das Einsatzwerkzeug wird beim Arbeitsmen sehr heißt.

• Untersuchen Sie regelmäßig das Kabel und lassen Sie ein beschädigtes Kabel nur von einer autorisierten Kundendienstelle reparieren. Ersetzen Sie beschiede Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

• Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der Lagerplatz muss trocken und abschreibenbar sein. Dies verhindert, dass das Elektrowerkzeug durch die Lagerung beschädigt oder von unerfahrenen Personen bedient wird.
• Verlassen Sie das Werkzeug nie, bevors vollständig zum Stillstand gekommen ist. Nachlaufende Einsatzwerkzeuge können Verletzungen verursichen.
• Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.
• Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel.

Achtung: Laserstrahlung Nicht in den Strahl blichen Laserklasse 2

Schützen Sie sich und ihre Umwelt durch geeignete Vorsichtsmaßahmen vor Unfallgefahren!

• Nicht direkt mit ungeschütztem Auge in den Laserstrahl blichen.
• Niemals direkt in den Strahlengang blichen.
• Den Laserstrahl nie auf reflektierende Flächen und Personen oder Tiere richten. Auch ein Laserstrahl mit geringer Leistung kann Schäden am Auge verursachen.
• Vorsicht - wenn andere als die hier angegebenen Verfahrensweisen ausgeführrt werden, kann diese zu einer gefährlichen Strahlungsexposition führen.
• Lasermodul niemals öffnen. Es könnte unerwartet zu einer Strahlenexposition kommt.
• Wenn das Produkt langere Zeit nicht benutzt wird, sollen den Batterien entfernt werden.

• Der Laserarf nicht gegen einen Laser anderen Typausogetauscht werden.

• Reparaturen am Laser)dürfen nur vom Hersteller des Lasers oder einem autorisierten Vertreter vorgenommen werden.

WARNUNG! Dieses Elektrowerkzeug erzeugt während des Betriebes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmen Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringn, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevordas Elektrowerkzeug bedient wird.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regel gebaut. Dennoch konnen beim Arbeiten einzelne Restrisiken auftreten.

• Gefährung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Des Weiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitschinweise" und die „Bestimmungsgemäß Verwendung", sowie die Bedienungsanweisung insgesamt beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu starker Druck beim Bohren beschädigt den Bohrer schnell. Dies kann zu einer Leistungsverminderung der Maschine bei der Verarbeitung und einer Verminderung der Schnittgenauigkeit führen.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einfahren des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in dieser Handbuch empfohlen wird. So erreichen Sie, dass Ihr Bohrer optimale Leistungen erbringt.
• Halten Sie ihre Höhe vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, schalten Sie das Gerät ab undziehen den Netzstecker.

6. Technische Daten

Nenneingangsspannung 230-240 V\~ 50 Hz

Nennleistung 750 W / S2 10 min*
Motordrehzahl 1450 min	-1
Ausgangsdrehzahl(stufenlos einstellbar)	440 - 2580 min-1
Bohrfutteraufnahme B16
Bohrspindelkonus MK2
Bohrfutter 1 - 16 mm
Größe Bohrtisch 240 x 240 mm
Größe Bodenplatte	410 x 250 mm
Winkelverstellung	45° - 0° - 45°
Bohrtiefe	80 mm
Säulendurchmesser	65 mm
MaschinenabmessungenL x B x H	540 x 390 x 950 mm
Gewicht	38,5 kg
Laserklasse	2
Wellenlänge Laser	650 mm
Leistung Laser 1mW

*Betriebsart S2, Kurzzeitbetrieb

Technische Änderungen vorbehalten!

Gerausch

Die Gerauschwerte wurden entsprechend EN 62841 ermittelt.

Schalldruckpegel Leerlauf LpA	72,1 dB
Unsicherheit KpA	3 dB
Schalleistungspegel Leerlauf LwA	84,2 dB
Unsicherheit KwA	3 dB

Tragen Sie einen Gehorschutz.

Die Einwirkung von Lärn kann Gehörverlust bewirken. Die angegebenen Gerauschemissingswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

Die angegebenen Gerauschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warning:

Die Gerauschemissionen konnen während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.

• Versuchen Sie, die Belastung so gering wie möglich zu halten. Beispielhafte Maßnahme: die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigten (beispisseweise Zeiten, in denen das Elektrowerkzeug abgeschalte ist, und solche, in denen eszar eingeschaltet ist, aber ohne Belastung lauft).

7. Auspacken

• Offnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.
• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf.

ACHTUNG

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder)dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

8. Vor Inbetriebnahme

Überprüfen Sie vor jedem Gebrauch

• Ein- und Ausschalter inkl. Notausschalter auf ordnungsgemäße Funktion.
• Führer Sie vor jedem Betreiben eine Sichtprüfung durch.
• Kontrollieren Sie besonderss Sicherheitseinrichtungen, elektrische Bedienelemente, elektrische Leitungen und Schraubverbindungen auf Beschädigungen und festen Sitz. Ersetzen Sie gegebenenfalls beschädigte Teile vor dem Betreiben.

• Vergewissern Sie sich, dass der Tischklemmhebel fest angezogen ist, bevor Sie die Maschine in Gang setzen.

• Vergewissern Sie sich, dass der Bohrer sicher im Bohrfutter befestigt ist.

• Entfernen Sie bei Zahnkranzbohrfuttern den Spannschlüssel. Überprüfen Sie vor dem Einschalten des Geräts stets, ob der Spannschlüssel entfern wurde.

9. Montage

Säule und Maschinenfuß, Abb. 4

1. Stellen Sie den Maschinenfuß (1) auf den Boden oder auf die Werkbank.
2. Stellen Sie die Säule (2) so auf die Grundplatte, dass die LÖcher der Säule (2) mit den LÖchern der Grundplatte (1)deckungsgleich sind.
3. Schrauben Sie die vier Sechskantschrauben (23) zur Befestigung der Säule in die Grundplatte undziehen Sie diese mit einem dem Sechskantschluss (A) fest.

Montage Bohrtisch, Abb. 7

1. Stecken Sie den Bohrtisch (4) in den Bohrtischhalter (22).
2. Sichern Sie den Bohrtisch (4) mit einem Klemmgriff (3).

Montage Maschinenkopf und Säule, Abb. 8

1. Setzen Sie den Maschinenkopf (17) auf die Säule (2).
2. Bringen Sie die Spindel der Bohrmschine mit dem Tisch und der Grundplatte in eine Flucht undziehen Sie die Inbusschrauben, die sich seitlich am Maschinenkopf befinden, fest an. (Inbusschlüssel SW4 / C)

Montage der Griffe, Abb. 9+10

1. Schrauben Sie drei Griffe (10) fest in die Gewinde des Griffhalters. Nehmen Sie hierzu den Sechskantschlüssel (A) zur Hilde.
2. Schrauben Sie den Drehzahl-Einstellhebel (6) in den Griffhalter für die Geschwindigkeitseinstellung. Nehmen Sie hierzu den Sechskantschluss (A) zur Hilfe.

Montage klappbarer Spaneschutz und Bohrfutter, Abb. 11+12+13

1. Schieben Sie den klappbaren Spaneschutz (11) auf die Spindel am Maschinenkopf und sichern Sie diese mit einem Kreuzschraubendreher.

2. Schieben Sie den Kegeldorn (21) mit einem kräftigen Ruck in das Bohrfutter (12).

3. Schieben Sie danach den Kegeldorn (21) in die Bohrspindel. Führn Sie hierfür das Bohrfutter (12) samt Konus (21) bis zum Anschlag in die Spindel, führn und drehen bis es noch ein weniger weiter in die Spindel rutscht. Stecken Sie nun das Bohrfutter (12) samt Konus in die Spindel. Kontrollieren Sie den festen Sitz.

Hinweis: Zum Schutz vor Korrosion sind alle blanken Teile eingefettet. Vor dem Aufsetzen des Bohrfutters (12) auf die Spindel müssen beide Teile mit einem umweltfreundlichen Lösungsmittel vollkommen fettfrei gegacht werden, damit eine optimale Kraftübertragung gewährleistet ist.

Aufstellen der Maschine (Abb. 26)

Vor der Inbetriebnahme muss die Bohrmaschine stationär auf einen festen Untergrund montiert werden. Verwenden Sie dazu die beiden Befestigungsbohrungen (26) in der Bodenplatte. Achten Sie darauf, dass die Maschine für den Betrieb und für Einstell- und Wartungsarbeiten frei zugänglich ist.

Hinweis: Die Befestigungsschrauben dürfen nur so fest angezogen werden, dass sich die Grundplatte nicht verspannt oder verformt. Bei übermäßiger Beanspruchung besteht Gefahr des Bruchs.

Vor Inbetriebnahme beachten

Achten Sie darauf, dass die Spannung des Netzanschlusses mit dem Typenschild übereinstimmt. Schlieben Sie die Maschine nur an eine Steckdose mit ordnungsgemäß installiertem Schutzkontakt an. Die Bohrmaschine ist mit einem Nullspannungsausloser ausgestattet, der die Bediener vor ungewolltem Wiederanlauf nach einem Spanningsabfall schützt. In thisem Fall muss die Maschine erneut eingeschaltet werden.

10. Bedienung

Achtung!

Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

NOT-AUS Schalter Abb.1

Not-Aus-Schalter (8) rastet ein, sobald er gedrückt wird und schaltet die Maschine aus.

Benutzen Sie den Not-Aus-Schalter (8) nicht routinemäßig zum Anhalten der Maschine.

ACHTUNG! Auch nach dem Betätigen des Not-Aus-Schalters (8) dreht die Bohrspindel, abhängig von der eingestellen Geschwindigkeit, eineugekunden weiter. Beim Bohren ist darauf zu achten, dass bei zu starkem Andruck sich ein früherzeitiger Bohrerverschleiß ggf. sogar ein Bohrerbruch bzw. Einklemmen in der Bohrung einstellt. Sollte ein Einklemmen vorkommen,ASF den Hauptantriebsmotor durch Betätigen des Not-Ausschalters (8) stillsetzen.

Ein- und Ausschalter, Abb. 14

Zum Einsatz betätigten Sie den grünen Ein-Schalter "I" (9), die Maschine lauft an. Zum Ausschalten drucken Sie die rote Taste "O" (9), das Gerät schaltet ab. Achten Sie daraufuf, das Gerät nicht zu überlasten. Sinkt das Motorgeräusch während des Betriebes, wird der Motor zu stark belastet.

Belasten Sie das Gerät nicht so stark, dass der Motor zum Stillstand kommt. Stehen Sie beim Betrieb immer vor der Maschine.

Werkzeug in Bohrfutter einsetzen

Achten Sie unbedingt daraufuf, dass beim Werkzeugwechsel der Netzstecker gezogen ist. Im Bohrfutter (12) dürfen nur zylindrische Werkzeuge mit dem angegebenen maximalen Schaftdurchmesser gespannt werden. Nur einwandfreies und scharfes Werkzeug benutzen. Keine Werkzeuge benutzen, die am Schaft beschädigt sind oder sonst in irgendeiner Weise verformt oder beschädigt sind. Setzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben oder vom Hersteller freiogegeben sind, ein. Sollte die Tischbohrmaschine blockieren schalten Sie die Maschine aus und gehen mit dem Bohrer in die Ausgangsstellung zusammen.

Handhabung des Schnellspannbohrfutters

Die Tischbohrmaschine ist mit einem Schnellspannbohrfutter ausgestattet. Es kann der Werkzeugwechsel ohne Zuhlfenahme eines zusätzlichen Futterschlüssels vorgenommen werden, indem man das Werkzeug in das Schnellspannbohrfutter einsetzt und von Hand festspannt.

Verwendung von Werkzeugen mit kegeligem Schaft, Abb. 15

Die Tischbohrmaschine verfügbar über einen Bohrspindelkonus. Um Werkzeuge mit kegeligem Schaft (MK2) zu verwenden, gehen Sie wie folgt vor:

• Bohrfutter in unsere Position bringen.
• Kegelschaft mit beiliegendem Treibkeil (B) austreiben, darauf darauf aufchten, dass das Werkzeug nicht auf den Boden fallen kann.
• Neues Werkzeug mit Kegelschaft ruckartig in den Bohrspindelkonus einschieben und festen Sitz des Werkzeuges kontrollieren.

Drehzahlinstellung,Abb.1,22

Die Drehzahl der Maschine kann stufenlos eingestellt werden.

Achtung!

Die Drehzahlarf nur bei laufendem Motor ver-.
ändert werden.
- Drehzahl-Einstellhebel (6) nicht ruckartig bewegen, Drehzahl langsam und gleichmäßig einstellen, während sich die Maschine im Leerlauf befindet.
- Sorgen Sie damit, dass die Maschine ungehindert laufen kann (Entfernen Sie Werkstücke, Bohrer etc.).

Mit dem Drehzahl-Einstellhebel (6) kann die Drehzahl stufenlos angepasst werden. Die eingestelle Geschwindigkeit wird in Umdrehungen pro Minute am Digitaldisplay (15) angezeigt.

Achtung! Niemals die Bohrmschine mit geöffneter Keilriemenabdeckung laufen setzen. Vor dem Offnen des Deckels immer den Netzsteckerziehen.

Niemals in laufende Keilriemen greifen.

Bohrtiefenanschlag,Abb.16

Die Bohrspindel besitz einen verdrehbaren Skalenring (19) zum Einstellen der Bohrtiefe. Einrichtarbeiten nur im Stillstand vornehmen.

• Bohrspindel nach unten drucken, bis die Bohrerspitze auf dem Werkstück anliegt.
• Klemmschraube lockern und Skalenring nach vornehren bis zum Anschlag.
• Skalenring um die gewünschte Bohrtiefe zusückdrehen und mit der Klemmschraube fixieren.

Achtung! Beim Einstellen der Bohrtiefe einer zylindrischen Bohrung, müssen Sie die Länge der Bohrerspitze hinzurechnen.

Neigung des Bohrtisches einstellen, Abb. 17

• Sechskantschraube (25) unter dem Bohrtisch (4) lockern.
• Bohrtisch (4) auf das gewünschte Winkelmaß einstellen.
• Sechskantschraube (25) wieder fest anziehen, um den Bohrtisch (4) in dieser Position zu fixieren.

Höhe des Bohrtisches einstellen, Abb. 18/19

Klemmgriff (3) lockern.
- Bohrtisch (4) mit Hilfe der Handkurbel (20) in die gewünschte Position bringen.
Klemmgriff (3) wieder festziehen.

Bohrtisch und Rollauflage, Abb. 20

• Nach lösen des Klemmgriffs (3) kann der Bohrtisch (4) gedreht werden.
• Nach lösener Flügelschrauben (14) kann die Roll-auflage (13) ausgezogen werden.

Werkstuck spannen

Spannen Sie Werkstücke grundsatzlich mit Hilfe eines Maschinenschraubstocks (nicht im Lieferumfang enthalten) oder mit geeignetem Spannmittel fest ein. Werkstücke nie von Hand halten!

Beim Bohren sollen das Werkstück auf dem Bohrtisch (4) beweglich sein, damit eine Selfbstzentrierungstattfinden kann. Werkstück unbedingt gegen Verdrehensichern. Dies geschieht am besten durch Anlagen des Werkstückes bzw. des Maschinenschraubstocks an einen festen Anschlag.

Achtung! Blechteile müssen eingespannt werden, damit sie nicht hochgerissen werden können. Stellen Sie den Bohrtisch je nach Werkstück in Höhe und Neigung richtig ein. Es muss zwischen Werkstückoberkante und Bohrerspitze genugend Abstand bleiben.

Betrieb Laser, Abb. 21, 23

Einschalten: Bewegen Sie den Ein-/Ausschalter Laser (16) in Stellung „I“, um den Laser einzuschalten. Auf das zu bearbeitende Werkstück werden zwei Laserlinien projiziert, deren Schnittpunkt das Zentrum der Bohrspitze anziegt.

Ausschalten: Bewegen Sie den Ein-/Ausschalter Laser (16) in Stellung ^u

Betrieb Arbeitslicht, Abb. 21, 24

Hinweis: Achten Sie immer auf eine gute Beleuchtung des Arbeitsplatzes.

Einschalten: Bewegen Sie den Ein-/Ausschalter Arbeitslicht (18) in Stellung „I“, um das Arbeitslicht (24) einzuschalten.

Ausschalten: Bewegen Sie den Ein-/Ausschalter Arbeitslicht (18) in Stellung „0".

Arbeitsgeschwindigkeiten

Achten Sie beim Bohren auf die richtige Drehzahl.
These ist abhängig vom Bohrerdurchmesser und dem Werkstoff.

Unten aufgeführte Beste hilft Ihnen bei der Wahl von Drehzahlern für die verschiedene Materialien.

Bei den angegebenen Drehzahlen handelt es sich ledigiousum Richtwerte.

Ø Bohrer	Grau-guss	Stahl	Edel-stahl	Alumni-nium	Holz
3	2200	2100	1200	4500	3000
4	1700	1800	1000	4000	2600
5	1550	1500	800	3500	2150
6	1400	1200	600	3000	1800
7	1200	1000	450	2500	1400
8	1000	800	360	2000	1100
9	910	650	270	1600	850
10	825	500	220	1200	650
11	740	450	200	1050	575
12	650	400	180	900	500
13	610	370	165	800	435
14	575	340	150	700	370
16	500	300	140	580	300

Senken und Zentrierbohren

Mit dieser Bohrmaschine konnen Sie auch Senken oder Zentrierbohren. Beachten Sie hierbei, dass das Senken mit der niedrigsten Drehzahl durchgefuhrt werden sollen, während zum Zentrierbohren eine hohe Drehzahl erforderlich ist.

Holzbearbeitung

Bitte beachten Sie, dass beim Bearbeiten von Holz eine geeignete Staubabsaugung verwendet werden muss, da Holzstaub gesundheitsgefahrnd sein kann. Tragen Sie bei stauberzeugenden Arbeits unbedingte eine geeignete Staubschutzmaske.

Metalbearbeitung

Verwenden Sie beim Bohren von Metallen einen geeigneten Kühlschmierstoff, um den Verschleib des Werkzeugs und die Wärmebildung im Werkstück zu reduzieren.

ACHTUNG! Vermeiden Sie Hautkontakt und/TRagen Sie eine Schutzbrille!

11. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlagigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Veränderungsleitung müssen diesen Vorschriften entsprechen.

Beim Arbeitsen mit thisem Elektrowerkzeug, sowie bei vorübergehender Anwendung im Freien ist das Gerät unbedingt über einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger anzuschlieben.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbstständig ab. Nach einer Abkuhlzeit (zeitlich unterschiedlich) lasst sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür konnen sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Turspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreifen aus den Wandsteckdose.

• Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hangt.

Elektrische Anschlussleitungen müssen den einschädigigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Anschlussart X

Wenn die Netzanschlussleitung theses Gerates beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhältlich ist.

Wechselstrommotor

Die Netzspannung muss 230V betragen.

• Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführten werden.

Bei Rückfragenitte folgende Daten angegeben:

Stromart des Motors

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typenschildes

12. Reinigung und Wartung

Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzsteckerziehen!

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführten. Verwenden Sie nur Originalteile. Lassen Sie das Gerät vor allen Wartungs- und Reinigungsrarbeiten abkühlen. Es besteht Verbrennungsgefahr!

Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile, korrekten Sitz von Schrauben oder anderer Teile. Tauschen Sie beschädigte Teile aus.

Reinigung

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Chemische Substanzen konnen die Kunststoffe des Gerätes angreiben. Reinigen Sie das Gerät niemals unter fließendem Wasser.

• Reinigen Sie das Gerät nach jedem Gebrauch gründlich.
• Reinigen Sie die Luftungsöffnungen und die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.
• Entfernen Sie Späne, Staub und Schmutz ggf. mit einem Staubsauger.
• Schmieren Sie bewegliche Teile regelmäßig.
• Lassen Sie keine Schmierstoffe auf Schalter, Keilriemen, Antriebsscheiben und Bohrhubarme gelangen.

Wartung

Einstellen des Lasers, Abb. 23+27

Spannen Sie einen Bohrer in das Bohrfutter (12) ein. Der Laser bildet ein Fadenkreuz in der Bohrermitte. Sollten sich die Laserlinien nicht in der Bohrermitte treffen, muss der Laser justiert werden.

Stellen Sie den Bohrtisch (4) so nahe wie möglich an den Bohrer. Lösen Sie die Feststellmuttern (G). Durch Drehen der Einstellschrauben (H) auf beiden Seiten konnen die Laserlinien verstellt werden.

Stellen Sie die Laserlinien so ein, dass sie sich in der Mitte der Bohrerspitze kreuzen.

Einstellen der Spindelrückholfeder, Abb. 25

Es kann notwendig sein, dass die Spindelrückholfeder eingestellt werden muss, weil sich deren Spannung verändert hat und dadurch die Spindel zu schnell oder zu langsam zurückfahrht.

1. Für mehr Arbeitsfreiraum senken Sie den Tisch ab.
2. Arbeiten Sie an der linken Seite der Bohrmsachine.
3. Setzen Sie einen Schraubendreher in die vordere unterne Nut (L) und halten diese an Ort und Stelle.
4. Entfernen Sie die Außenmutter (O) mit einem Gabelschlüssel (SW19).
5. Mit dem Schraubendreher noch in der Nut, losen Sie die Innenmutter (N) bis die Kerbe (K) sich von der Nabe (P) lost. ACHTUNG! Feder steht unter Spannung!
6. Drehen Sie vorsichtig die Federkappe (M) gegen den Uhrzeigersinn mit dem Schraubendreher, bis sie die Nut in die Nabe (P) drucken konnen.

7. Senken Sie die Spindel in die niedrigste Position und halten die Federkappe (M) in Position. Wenn die Spindel sich auf und ab bewegt, wie Sie es wünschen,ziehen Sie die Innenmutter (N) wieder an.

8. Wenn zu locker, wiederholen Sie die Schritte 3-5.
   Wenn zu fest, in umgekehrter Reihenfolge.

9. Sichern Sie die Außenmutter (O) gegen die Innemutter (N) mit einem Gabelschlüssel. HINWEIS: Nicht überdrehen und nicht die Bewegung der Spindel einschränken!

Service-Informationen

Es ist zu beachten, dass bei dieser Produkt folgende Teile einem gebrauchsgemänen oder natürlichen Verschleib unterliegen bzw. folgende Teile als Verbrauchsmaterialien bestehtigt werden.

Verschleitsteile*: Kohlebürsten, Keilriemen, Bohrer

• nicht zwingend im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service- Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Inspektions- und Wartungsplan

Regelmäßige Wartungsperiode	Vor jeder Inbetriebnahme	Nach jeder Inbetriebnahme	Bei Bedarf
Sicherheitseinrichtungen prüfen	X
Keilriemen kontrollieren und ggf. spannen	X
Säule und Tisch mit)dinner Ölschicht einschmieren		X
Kegeldorn reinigen			X
Maschine von Bohrnehl und Metallspänen säubern		X

13. Lagerung

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder unzugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30^ .

Bewahren Sie das Werkzeug in der Originalverpackung auf.

Decken Sie das Werkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Werkzeug auf.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recyclelbar.itte Verpackungen umweltgerecht entsorgen.

Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG)

Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu-zuführren!

• Altbatterien oder -akkus, welche nicht fest im Altgerät verbaut sind, müssen vor Abgabe zerstörungsfrei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik-geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpflichtet.

• Der Endnutzerträgt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

Das Symbol der durchgestrichenen Mulltonne bedetet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmull entsorgt werden)dürfen.

• Elektro- und Elektronikaltgeräte können bei folgenden Stellen unentgeltlich abgegeben werden:

• Öffentlich-rechtliche Entsorgungs- bzw. Sammelstellen (z. B.COMMUNALE Bauhöfe).

• Verkaufsstellen von Elektrogeräten (stationär und online), sofern Handler zur Rücknahme verpflichtet sind oder diese freiwillig anbieten.

• Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neugerätes vom Hersteller kostenfrei bei thisem abgeben oder einer anderen autorisierten Sammelstelle in ihrer Höhe zuführn.

-Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jiewiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerätes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elektroaltgerätes, auf Nachfrage vom Endnutzer, veranlassen. Setzen Sie sich hierzu mit dem Kundenservice des Herstellers in Verbindung.

• These Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und verkauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union konnen davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

15. Störungsabhilfe

Warning:

Vor der Fehlersuche schalten Sie die Maschine immer aus undziehen Sie den Stecker aus der Steckdose.

Störung Mögliche Ursache Abhilfe
Die Achse führt zu schnell oder zu langsam in ihre Ausgangsposition	Federvorspannung ist falsch eingestellt	Einstellen der Vorspannung, siehe „Einstellen der Spindelrückholfeder“
Das Bohrfutter besteht sich zus erneuter Befestigung immer wieder von der Spindel	Schmutz, Fett oder Öl an der Spindel oder der Innenseite des Bohrfutters	Verwenden Sie einen Haushaltsreiniger, um die Oberfläche der Spindel und des Bohrfutters zu reinigen. Siehe auch „Montage des Bohrfutters“
Starke Geräuschentwicklung während des Betriebs	Falsche Keilriemenspannung	Stellen Sie die Keilriemenspannung neu ein. Siehe auch „Einstellen der Geschwindigkeit und der Keilriemenspannung"
	Die Spindel ist zu trocken Testen	Sie die Spindel
	Riemenschiebe an der Spindel ist lose	Überprüfen Sie die Mutter an der Riemenschiebe auf festen Sitz undziehen Sie diese ggf. nach
	Riemenschiebe am Motor ist lose	Ziehen Sie die Einstellschraube an der Motor Riemenschiebe fest
Der Bohrer glüht aus	Falsche Geschwindigkeit	Ändern Sie die Geschwindigkeit. Siehe auch „Auswahl der Drehzahl und Keilriemenspannung“
	Es kommt keine Späne aus dem Bohrloch	Fahren Sie den Bohrer regelmäßig aus dem Bohrloch, um die Späne herauszubeführern
	Stumpfer Bohrer Schäften Sie den Bohrer	Bohrer
	Zu geringer Vorschub Erhöhen Sie den Vorschub
Der Bohrer verläuft oder das Loch ist unrund	Harte Stellen im Holz oder die Länge und der Winkel der Bohrspitze ist unterschiedlich	Scharfen Sie den Bohrer
	Der Bohrer ist verbogen Tauschen	Sie den Bohrer
Der Bohrer blockiert im Werkstück	Werkstück und Bohrer sind verkanet oder der Vorschub ist zu groß	Legen Sie etwas unter das Werkstück oder befestigen Sie es. Siehe auch „Positionieren des Werkstücks“
	Ungenügende Keilriemenspannung	Stellen Sie die Keilriemenspannung ein. Siehe auch „Auswahl der Drehzahl und Keilriemenspannung“
Übermäßig Verlaufen und Flattern des Bohrers	Verbogener Bohrer Verwenden Sie einen geraden Bohrer
	Zu starke Abnutzung der Spindellager	Lassen Sie die Spindellager tauschen
	Bohrer ist nicht zentriert im Bohrfutter eingespannt	Überprüfen Sie die Zentrierung. Siehe auch „Werkzeug in Bohrfutter einsetzen“
	Bohrfutter ist nicht richtig bezestigt	Befestigen Sie das Bohrfutter richtig. Siehe auch „Montage des Bohrfutters“

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerat democh nicht einwandfrei Funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir lhnem auch Telefonisch uber die Service-ufnummer zur Verfugung. Die nachfolgenden Hinweise sollen lhnem fur eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgenden:

1. These Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen fur Kaufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Handler zuständig, bei dem Sie das Produkt erworben haben.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerä, die auf einem Material- oder Herstellungsfehler berufen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschänkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über.itte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu stände, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schaden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzpannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schaden am Gerät, die durch missbrauchliche oder unsachgemäß Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpm in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z.B. Schaden durch Herunterfallen) entstanden sind.
• Schäden am Gerät oder an Teilen des Gerats, die auf einen bestimmungsgemänen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleib zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleibeilen.

• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursicht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.

• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.

• Geringfugige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.

• Geräte an denen eigemächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vogenommen wurden.

• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und davon vom Servicepersonal abgeleht werden.

Schadensatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

1. Die Garantiezeit beträgt regular 24 Monate* (12 Monate bei Batterien / Akkus) und beginnnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlotten. Die Reparatur oder der Austausch des Gerätes führt[weder zu einer Veränderung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatsteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, -herin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienstelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetaucht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte konnen nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit tragt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sieitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitaums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sieitte, dass Ihr Gerät (modellbängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschiedte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie darüber. Konnen Produkte nicht repariert oder ausgetaucht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleib berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

2. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sieitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Solle in Ausnahmefallen die genannte Bearbeitungszeit übersritten werden, so informieren wir Sierechtzeitig.

1. Verschleiße - Verschleiße sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleiße (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.
2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center konnen Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.
3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und konnen ggf. unserer Homepage (www.scheppach.com) entnommen werden.

Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) - Telefax +49 [0] 8223 4002 20 E-Mail: [e-mail]
- Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen konnen erweiterte Garantieleistungen gelten

** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Vorammdlung gehalten wir uns jederzeit vor.

Ersatzteile Zubehor

Reparatur
DokumenteKontakt

Achtung! - Laserstrahlung Nicht in den Strahl blichen! Laser Klasse 2 Laserspezifikation nach EN 60825-1:2014 k = 650nm P_0 < 1mW

6. Technische gegevens

Nominate ingangsspanning 230-240V~50Hz

Nominaal vermogen 750 W / S2 10 min*
Motortoerental 1450 min	-1
Uitgangstoerental (traploos instelbaar)	440 - 2580 min1
Boorkophouder B16
Boorspilconus MK2
Boorkop 1 - 16 mm
