BEDIENUNGSANLEITUNG GD24X2LM46SP GREENWORKS

1.1 Verwendungszweck 14
1.2 Übersicht. 14

2 Allgemeine Sicherheitsvorschriften 14

2.1 Einführung 14
2.2 Vorbereitung 14
2.3 Bedienung 15
2.4 Wartung und Instandhaltung.. 16

3 Symbol. 17
4 Risikopegel. 17
5 Recycling. 18
6 Montage. 18

6.1 Maschine auspacken 18
6.2 Unteren Griff ausklappen 18
6.3 Oberen Griff montieren 18
6.4 Grasfangvorrichtung montieren 18
6.5 Mulcher montieren 18
6.6Seitenauslaufschacht montieren.. 19
6.7 Messerhöhe einstellen 19

6.8 Akkupack einsetzen 19
6.9 Akkupack entfernen. 19

7 Bedienung. 19

7.1 Maschine starten.. 19
7.2 Maschine anhalten 19
7.3 Bedienung des Selfstafhadersystems. 19
7.4 Grasfangvorrichtung entleeren 20
7.5 Betrieb an Hangen 20
7.6 Tipps zur Bedienung 20

8 Wartung und Instandhaltung.....20

8.1 Allgemeine Wartung 20
8.2 Schmierung 20
8.3 Messer ersetzen.. 21
8.4 Maschine lagern. 21
8.5 Die Maschine hochkant aufstellen 21

9 Fehlerbehebung. 21

10 Technische Daten 22
11 Garantie 22
12 EG-Konformitätserklarung. 22

DE

Deutsch

DE

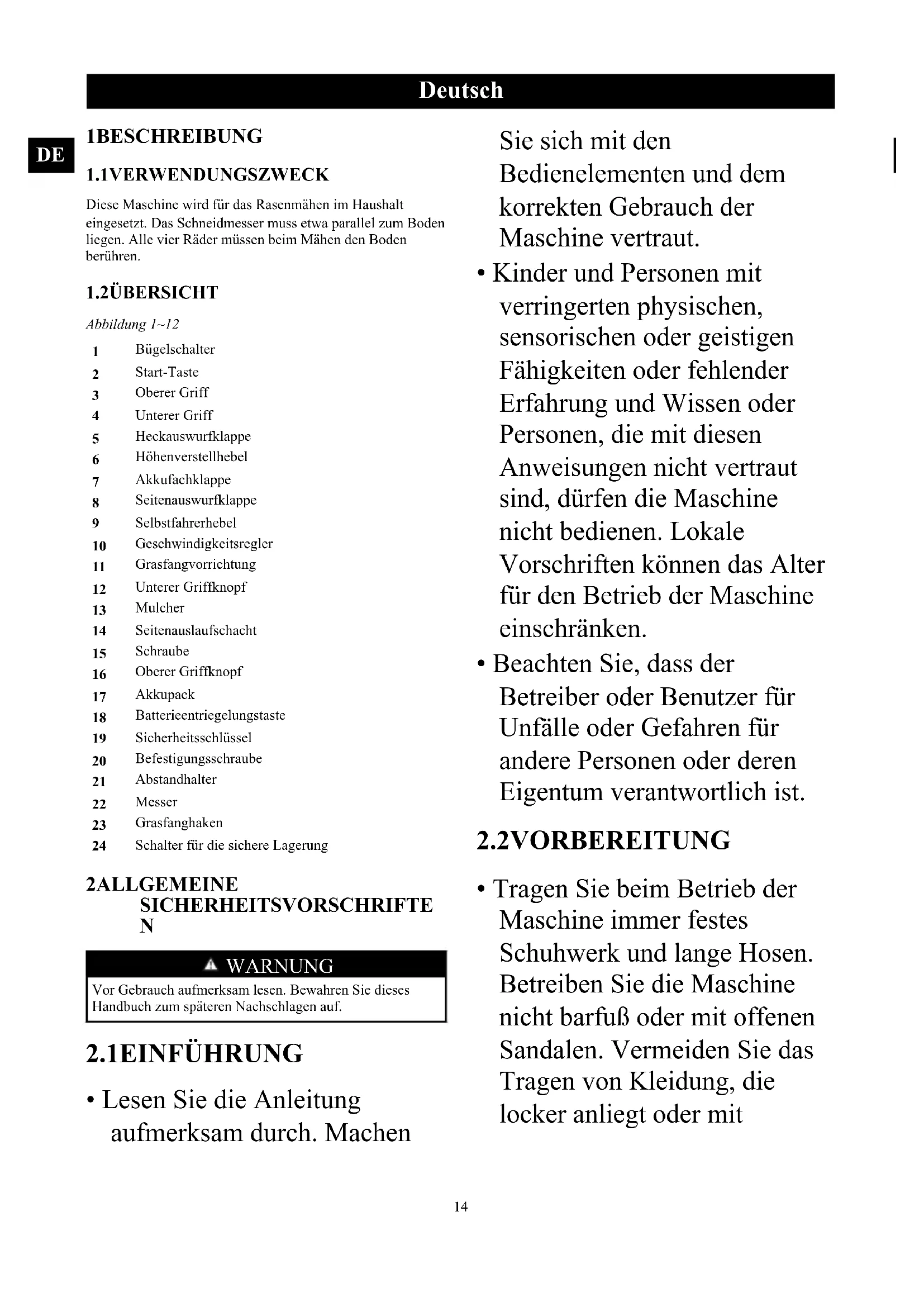

IBESCHREIBUNG

1.1VERWENDUNGSZWECK

Diese Maschinc wird für das Rasenmähen im Haushalt cingesetzt. Das Schneidmesscr muss etwa parallel zum Boden liegen. Alle vier Räder müssen beim Mähen den Boden berühren.

1.2UBERSICHT

Abbildung 1~12

1 Bügelschalter
2 Start-Taste
3 ObererGriff
4 Unterer Griff
5 Heckhauswurfklappe
6 Hohenverstellhebel
7 Akkufachklappe
8 Seitenauswurfklappe
9 Selfstafhrerhebel
10 Geschwindigkeitsregler
11 Grasfangvorrichtung
12 Unterer Grifflnopf
13 Mulcher
14 Seitenauslaufschacht
15 Schraube
16 ObererGriffknopf
17 Akkupack
18 Batterieentriebelungstaste
19 Sicherheitssschlüssel
20 Befestigungsschraube
21 Abstandhalter
22 Messer
23 Grasfanghaken
24 Schalter für die sichere Lagerung

2ALLGEMEINE

SICHERHEITSVORSCHRIFTE N

WARNING

Vor Gebrauch aufmerksamlesen. Bewahren Sie diese Handbuch zum späteren Nachschlagen auf.

2.1EINFUHRUNG

• Lesen Sie die Anleitung aufmerksam durch. Machen

Sie sich mit den Bedienelementen und dem korrekten Gebrauch der Maschine vertraut.

• Kinder und Personen mit verringten physischen, sensorischen oder geistigen Fähigkeiten oder fehlender Erfahrung und Wissen oder Personen, die mit diesen Anweisungen nicht vertraut sind,)durfen die Maschine nicht bedienen. Lokale Vorschriften konnen das Alter fur den Betrieb der Maschine einschränken.

• Beachten Sie, dass der Betreiber oder Benutzer für Unfälle oder Gefahren für andere Personen oder deren Eigentum verantwortlich ist.

2.2VORBEREITUNG

• Tragen Sie beim Betrieb der Maschine immer festes Schuhwerk und lange Hosen. Betreiben Sie die Maschine nicht barfuß oder mit offenen Sandalen. Vermeiden Sie das Tragen von Kleidung, die locker anliegt oder mit

Deutsch

Kordeln oder Krawatten versehen ist.

• Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Gegenstände, die von der Maschine geschleudert werden konnen.
  Vor Gebrauch immer visuell prufen, ob das Messer, der Messerbolzen und die Messerbaugruppe verschlissen oder beschädigt sind. Ersetzen Sie verschlissene oder beschädigte Bauteile in Sets, um das Gleichgewicht beizubehalten. Ersetzen Sie beschädigte oder unleserliche Etiketten.

2.3BEDIENUNG

• Verwenden Sie die Maschine nur bei Tageslicht oder gutem Kunstlicht.
• Vermeiden Sie den Betrieb der Maschine in nassem Gras.
• Sorgen Sie an Gefällen stets für einen sicheren Stand.

• Achten Sie bei der Verwendung auf eine angemessene Geschwindigkeit.

• Arbeitsen Sie bei Hangen stets entlang der horizontalen Richtung, mahren Sie niemals auf und ab entlang des Hangs.
  Seien Sie beim Richtungswechsel an Hangen außerst vorsichtig.

• Arbeitsen Sie nicht an zu steilen Hangen.
  Seien Sie beim Rückwärtsfahren oder Ziehen der Maschine außerst vorsichtig.
• Stoppen Sie das/die Messer, wenn die Maschine für den Transport gekippt werden muss, wenn Sie andere Flächen als Gras überqueren und wenn Sie die Maschine zu und von dem zu bearbeitenden Bereich transportieren.
• Betreiben Sie die Maschineniemals mit beschädigten Schutzvorrichtungen oder ohne Schutzvorrichtungen.
• Schalten Sie den Motor vorsichtig gemäß den Anweisungen und mit den Füssen welt entfernt von dem/den Messer(n) ein.
  Die Maschine beim Einsatz des Motors nicht

Deutsch

DE

kippen, außer wenn die Maschine zum Starten gekippt werden muss. In diesen Fall nicht mehr als unbedingt erforderlich kippen und nur den Teil anheiten, der vom Bediener am entferntesten ist.

• Starten Sie die Maschine nicht, wenn Sie vor der Entleerungsöffnung stehen.
• Hände oder Fuß nicht in die Höhe von oder unter rotierende Teile bringen. Halten Sie sich immer von der Entleerungsöffnung fern.
• Transportieren Sie die Maschine nicht bei laufender Stromquelle.

• Maschine anhalten, Sperrvorrichtung und Akkupack entfern. Sicherstellen, dass alle beweglichen Teile zum Stillstand gekommen sind:

• wenn Sie die Maschine verlassen;

• vor der Beseitigung von Verstopfungen oder des Freimachens des Schachts;

• vor dem Prüfen, Reinigen oder Arbeiten an der Maschine;

• nach dem Auftreffen auf einen Fremdkörper. Überprüfen Sie die Maschine auf Schäden und führen Sie Reparaturen durch, bevor Sie die Maschine wieder in Betriebnehmen;
• wenn die Maschine anfangt ungewöhnlich zu vibrieren (sofort prüfen);
• auf Schäden untersuchen;
• beschädigte Teile ersetzen oder reparieren;
• auf lose Teile prufen und nachziehen.

2.4 WARTUNG UND INSTANDHALTUNG

• Alle Mattern, Bolzen und Schrauben müssen stets fest angezogen sein, um sicherzustellen, dass sich die Maschine in einem sicheren Betriebszustand befindet.

• Überprüfen Sie den Grasfangbehälter regelmäßig auf Verschleib oder Beschädigung.

• Bei Maschinen mit mehreren Messern ist zu bedenken, dass sich durch das Drehen eines Messers andere Messerebenfalls drehen konnen.

• Achten Sie beim Einstellen der Maschine darauf, dass ihre Finger nicht zwischen beweglichen Messern und festen Teilen der Maschine eingeklemmt werden.
• Lassen Sie die Maschine immer abkühlen, bevor Sie sie lagern.
• Bei der Wartung der Messer ist zu beachten, dass die MesserTOTz ausgeschalteter Stromquelle noch bewegt werden konnen.
• Ersetzen Sie verschlissene oder beschädigte Teile aus Sicherheitsgründen. Verwenden Sie nur Original-Ersatzteile und -Zubehör.

3SYMBOL

Eine der folgenden Symbole konnen auf thisem Produkt verwendet werden.itte lernen Sie sie und ihre Bedeutung kennen. Die richtige Interpretation dieser Symbole ermittelte es Ihnen, das Produkt better und sicherer zu bedieren.

Symbol	Bedeutungserklärung
	Betrictsanleitungleness.

SymbolBedeutungserklärung
	Halten Sie umstehende Personen fern.
	Setzen Sie die Maschine nicht Regen oder Nässe aus.
	Vorsicht im Umgang mit den scharfen Messern. Die Messer druchen sich nach dem Abschalten des Motors weiter. Sperrvorrichtung vor der Wartung entfern.
	Nicht an Steigungen von mehr als 15° arbeiten. Mähen Sie bei Hängen stets entlang der horizontalen R ich-tung, mühen Sie niemals auf und ab entlang des Hangs.
	Vorsicht vor Stromschlaggefahr.
	Warten Sie, bis alle Bauteile der Maschine vollständig zum Stillstand gekommen sind, bevor Sie sie berühren.

4RISIKOPEGEL

Die folgenden Signalwörter und Bedeutungen sollen das mit thisem Produkt verbundene Risiko erklärern.

SYM- BOL	BEZEICH- NUNG	BEDEUTUNG
	GEFAHR Kennz	eichnet eine unmittel- bar drohende Gefahrensitua- tion, die, wenn sie nicht ver- mieden wird, zum Tod oder zu schweren Verletzungen führt.
	WARNUNG Kenn	einezeichnet eine potenzielle Gefahrensituation, die, wenn sie nicht vermieden wird, zum Tod oder zu schweren Verlet- zungen führen kann.
	VORSICHT Kenn	einezeichnet eine potenzielle Gefahrensituation, die, wenn sie nicht vermieden wird, zu leichten oder mittelschweren Verletzungen führen kann.
	VORSICHT (Ohne Sicherheitsswarnsym- bol) Zcigt eine Situation an, die zu Sachsächen führen kann.

Deutsch

5 RECYCLING

Gesonderte Entsorgung. Darf nicht mit dem üblichen Hausmüll entsorgt werden. Wenn es notwendig ist, die Maschine auszutauschen, oder wenn sie für Sie nicht mehr nutzlich ist, entsorgen Sie sie nicht mit dem Hausmüll. Führten Sie diese Maschine der gesonderten Entsorgung zu.

Die gesonderte Entsorgung von Gebrauchtmaschinen und Verpackungen ermitteligt es, Materialien zu recyclen und wiederzuverwenden. Die Verwendung der recyclelen Materialien tragdtazo bei, Umweltbelastungen zu vermeiden und den Bedarf an Rohstoffen zu senken.

Entsorgen Sie Batterien am Ende ihrer Lebensdauer mit Rücksicht auf unsere Umwelt. Die Batterie enthalt Stoffe, die für Sie und die Umwelt gefährlich sind. Sie müssen diese Stoffe separat bei einer Einrichtung entsorgen, die Lithium-Ionen-Batterien annimmt.

6 MONTAGE

WARNING

Nur Zubehör verwenden, das vom Hersteller empfohlen wird.

WARNING

Legen Sie den Sicherheits Schlüssel oder den Akkupack erst dann ein, wenn Sie alle Teile zusammengebaut haben.

6.1 MASCHINE AUSPACKEN

WARNING

Vergewissern Sie sich, dass Sie die Maschine vor dem Gebrauch richtig montiert haben.

WARNING

• Bei beschädigten Teilen)dürfen Sie die Maschine nicht verwenden.
• Wenn Sie nicht alle Teile haben, darüber Sie die Maschine nicht in Betriebnehmen.

• Wenn Teile beschädigt sind oder fehlen, wenden Sie sich an die Servicestelle.

• Offnen Sie die Verpackung.

• Lesen Sic die beiliegende Dokumentation.
• Entnehmen Sie alle unmontierten Teile aus dem Karton.

• Nehmen Sie die Maschine aus dem Karton.

• Entsorgen Sie den Karton und die Verpackung gemäß den örtlichen Vorschriften.

6.2 UTEREN GRIFF AUSKLAPPEN

Abbildung 2

1. Zichen und drehen Sié die Griffknaufe um 90^
2. Den unteren Griff ausklappen.
3. Richten Sie die Grifflknaufe in einer der drei Positionen auf den Halterungen aus.
4. Drehen Sie die Griffknaufe um 90^ , bis sie in den LÖcher der Halterungen einrasten.

HINWEIS

Achten Sie darauf, dass sich die beiden Griffknaufe in der gleichen Position befinden.

WARNING

Beschädigen Sie die Kabel nicht, wenn Sie den Griff ausoder zusammenklappen.

1. Richten Sie die Löscher im oberen und unteren Griff aus.
2. Stecken Sie die Schrauben durch die Locher.
3. Ziehen Sie die Handgriffe mit den Schrauben fest.
4. Wiederholen Sie den Vorgang auf der anderen Seite.

6.4 GRASFANGVORRICHUNG MONTIEREN

Abbildung 4

1. Entfernen Sie den Mulcher.
2. Entfermen Sie den beiden Auslaufschacht.
3. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.
4. Halten Sie die Grasfangvorrichtung am Griff und rasten Sie die Haken an der Klappenstange ein.
5. Schlieben Sie die Heckauswurfklappe.

6.5 MULCHER MONTIEREN

Abbildung 5.

1. Entfernen Sie die Grasfangvorrichtung.
2. Offnen Sie die Heckauswurfklappe und halten Sie sie fest.
3. Halten Sie den Mulcher am Griff fest und setzen Sieihn in den Auslaufschacht ein.
4. SchlieBen Sie die Heckauswurfklappe.

Deutsch

6.6 SEITENAUSLAUFSCHACHT MONTIEREN

Abbildung 6

VORSICHT

Wenn Sie den Seitenauslaufschacht verwenden,

• die Grasfangvorrichtung nicht installieren.

• den Mulcher festhalten.

• Offnen Sie die Seitenauswurfklappe und halten Sie sie fest.

• Richten Sie die Aussparungen des Seitenauslaufschachts unter dem Drehpunkt aus.
• Schlieben Sie die Seitenauswurfklappe.

6.7 MESSERHOHE EINSTELLEN

Die Maschine kann auf verschiedene Messerhöhen eingestellt werden.

Abbildung 7

1. Ziehen Sie den Höhenverstellhebel nach hinten, um die Messerhöhe zu erhöhen.
2. Ziehen Sie den Höhenverstellhebel nach vorne, um die Messerhöhe zu verringgen.

6.8 AKKUPACK EINSETZEN

Abbildung 8

WARNING

• Wenn der Akkupack oder das Ladegerät beschädigt ist, ersetzen Sie den Akkupack oder das Ladegerät.
• Stopen Sie die Maschine und warten Sie, bis der Motor stoppt, bcvor Sie den Akkupack einbaun oder entnahmen.
• Lesen, kennen und befolgen Sie die Anweisungen im Handbuch für Akku und Ladegerät.

WARNING

VERWENDEN SIE NUR EIN 24V-AKKU.
VERWENDEN SIE KEIN 24/48V-AKKU MIT DOPPELTER SPANNUNG.

i HINWEIS

Zum Starten der Maschine sollenn beiden Akkus in die Akkufischer eingesetzt werden.

1. Offnen Sie die Akkufachklappe.
2. Richten Sie die Hubrippen am Akkupack mit den Nuten im Akkufach aus.
3. Schicben Sic den Akkupack in das Akkufach, bis cr cinrastct.
4. Wenn Sie ein Klicken horen, ist der Akkupack eingesetzt.

5. Wiederholen Sie den Vorgang mit dem anderen Akku.

6. Schlieben Sie die Akkufachklappe.

HINWEIS

Der Motor startet erst, wenn Sie den Sicherheitschluss einstecken.

6.9 AKKUPACK ENTFERNEN

1. Offnen Sie die Akkufachklappe.
2. Ziehen Sie den Sicherheitssschlüssel ab.
3. Drucken und halten Sie die Battercricntricgungstastc.
4. Nehmen Sic den Akkupack aus der Maschine.

7 BEDIENUNG

WARNING

Während des Betriebes Augenschutzlagen.

7.1 MASCHINE STARTEN

Abbildung 9

1. Legen Sie den Sicherheits Schlüssel ein.
2. Halten Sie die Starttaste gedrück.
3. Wahrend Sie die Starttaste gedrückt halten, ziehen Sie den Bügelschalter in Richtung Griffstange.
4. Lassen Sie die Starttaste los, um die Maschine zu starten.

7.2 MASCHINE ANHALTEN

1. Den Bügelschalter loslassen, um die Maschine anzuhalten.

WARNING

Warten Sie, bis die Messer vollständig zum Stillstand gekommen sind, bevor Sie die Maschine crneut starten. Schalten Sie die Maschine nicht schnell aus und wieder ein.

WARNING

Entfernen Sie immer den Sicherheits Schlüssel und den Akkupak, nach dem Sie die Arbeit beendet haben.

7.3 BEDIENUNG DES SELBSTFAHRERSYSTEMS

Abbildung 10

1. Starten Sie die Maschine.
2. Wahrend Sie den Bügelschalter halten, drücken Sie den Selfstafhrerhebel in Richtung Griffstange.
3. Den Bügelschalter und den Selfbstfahrerhebel gleichzeitig mit der rechten Hand halten.
4. Stellen Sie den Geschwindigkeitsrcgler mit der linken Hand cin.

Deutsch

• Drücken Sie den Geschwindigkeitsregler in Richtung des Pumasymbols, um die Geschwindigkeit zu erhöhen.

• Ziehen Sie den Geschwindigkeitsregler in Richtung des Schildkrötensymbols, um die Geschwindigkeit zu verringgen.

• Lassen Sie den Selfstafhrerhebel los, um das Selfstafhryrsystem abzuschalten.

HINWEIS

Um das Selfbtafhrersystem anzuschalten, ziehen Sie bei stehendem Motor den Selfbtafhrerhebel.

7.4 GRASFANGVORRICHUNG ENTLEEREN

1. Stoppen Sie die Maschine.
2. Ziehen Sie den Sicherheits Schlüssel ab.
3. Entfermen Sie den Akkupack.
4. Öffnen Sie die Heckauswurfklappe und halten Sie sie fest.
5. Halten Sie die Grasfangvorrichtung an ihrem Griff und haken Sie sie von der Klappenstange ab.
6. Schlieben Sie die Heckauswurfklappe.
7. Entleeren Sie die Grasfangvorrichtung.

7.5 BETRIEB AN HÄNGEN

WARNING

Mähen Sie nicht an Hängen mit einem Gefälde von mehr als 15^ . Wenn Sie sich damit nicht sichere führten, mühen Sie nicht am Hang.

WARNING

Bitte halten Sie beim Mähen am Hang eine niedrige Selfbstfahrgeschwindigkeit ein.

• Mahren Sie stets horizontal zum Hang. Seien Sie vorsichtig, wenn Sie an Hängen die Arbeitsrichtung ändern.
• Achten Sie auf LÖcher, Furchen, Felsen und andere versteckte Objekte, die Sie zum Fallen bringen können. Entfern den Sie alle Hindernisse wie Steine und Åste.
• Achten Sie auf einen stabilen Stand. Sollten Sie das Gleichgewicht verlieren, halten Sie den Bügelschalter sofort los.
• Mähen Sie nicht in der Höhe von Steilhängen, Gräben oder Böschungen.

7.6 TIPPS ZUR BEDIENUNG

• Versuchen Sie nicht, die Funktion der Start-Taste oder des Bügelschalters außer Kraft zu setzen.

• Kippen Sie die Maschine nicht, wenn Sie sie starten.

• Hände oder Fuß nicht in die Nähe von oder unter rotierende Teile bringen.

• Halten Sie den Auslaufschacht sauber.
• Nicht nasses Gras mühen.
• Bei neuem oder dickem Gras ist eine höhere Messerhöhe erforderlich.
• Reinigen Sie den Boden des Mahwerks nach jedem Einsatz. Entfernen Sie Grasreste, Blätter, Schmutz und andere Ablagerungen.

8 WARTUNG UND INSTANDHALTUNG

WARNING

Entnehmen Sie vor der Wartung den Sicherheits Schlüssel und den Akkupack aus der Maschine.

WARNING

Halten Sie Motor und Akkupack frei von Gras, Laub oder zu viel Fett.

VORSICHT

Verwenden Sie nur zugelassene Ersatzteile.

VORSICHT

Lassen Sie Bremsflüssigkeiten, Benzin und mineralölbase Materialien nicht mit den Kunststoffteilen in Berührung kommt. Chemikalien können den Kunststoff beschädigen und ein brauchbar machen.

VORSICHT

Verwenden Sie keine starken Lösungsmittel oder Reinigungsmittel auf dem Kunststoffgehäuse oder den Bauteilen.

i HINWEIS

Empfohlenes Anziehdrehmoment (Messer): 33-37 Nm.

8.1 ALLGEMEINE WARTUNG

• Prufen Sie die Maschine vor jedem Einsatz auf beschädigte, fehlende oder lose Teile wie Schrauben, Mattern, Bolzen und Kappen.
• Ziehen Sie alle Befestigungen und Kappen richtig an.
• Reinigen Sie die Maschine mit einem trockenen Tuch. Verwenden Sie kein Wasser.

8.2 SCHMIERUNG

Alle Lager in ausreichender Menge mit hochwertigem Schmiermittel bestreichen. Unter normalen Betriebsbedingungen ist keine Lagerschmierung mehr erforderlich.

WARNING

Schmieren Sie nicht die Radbauteile. Eine Schmierung kann zu Schäden an den Radbauteilen während des Betriebs führen.

8.3 MESSER ERSETZEN

Abbildung 11

WARNING

Nur zuglassene Ersatzmesser verwenden.

WARNING

Tragen Sie strapazierfähige Handschuhe oder wickeln Sie ein Tuch um das Messer, wenn Sie es berühren.

1. Stoppen Sie die Maschine.
2. Vergewissern Sie sich, dass die Messer zum Stillstand kommt.
3. Entfernen Sie den Sicherheits Schlüssel und den Akkupack.
4. Legen Sie die Maschine auf die Seite.
5. Verwenden Sie ein Stück Holz, um die Bewegung des Messers zu verhindern.
6. Entfernen Sie die Befestigungsschraube und den Abstandhalter mit einem Schraubenschlüssel oder einem Steckschlüssel.
7. Entfernen Sie das Messer.
8. Installieren Sie das neue Messer. Achten Sie darauf, dass die Richtungspfeile mit den Lächern im Messer übereinstimmen.
9. Setzen Sie die Befestigungsschraube und den Abstandhalter ein undziehen Sie sie fest.

8.4 MASCHINE LAGERN

• Reinigen Sie die Maschine vor der Lagerung.
• Stellen Sie sicher, dass der Motor nicht heiß ist, wenn Sie die Maschine einlagern.
• Stellen Sie sicher, dass die Maschine keine losen oder beschädigten Teile aufweist. Wenn es notwendig ist, führen Sie diese Schritte/Anweisungen aus:

Tauschen Sie die beschädigten Teile aus.
- Zichen Sie die Schrauben an.
- Sprechen Sie mit einem Mitarbeiter eines zugelassicen Serviczcentrums.

• Verstauen Sie die Maschine an einem trockenen Ort.
• Stellen Sie sicher, dass Kinder nicht in die Nähe der Maschine kommtkosten.

Sie können den/die Griff(c) absenken, bevor Sie die Maschine in den Lagerbereich stellen.

1. Lösien Sie die Befestigungen an den Seiten des Griffs vollständig.

2. Klappen Sie den/die Griff(c) Weg.

3. Die Kabel)durfen nicht gequetscht oder eingeklemmt werden.

DE

8.5 DIE MASCHINE HOCKKANT AUFSTellen

Abbildung 12

1. Entfernen Sie die Grasfangvorrichtung.
2. Zichen und drehen Sie die Griffknaufe um 90^
3. Klappen Sie den Griff nach unten.
4. Drehen Sie die Grifknaufe um 90^ , um den Griff in der gewünschten Position zu verricgeln.
5. Stellen Sie die Maschine hochkant auf und achten Sie darauf, dass die Halterungen den Boden berühren.

Schalter für die sichere Lagerung

Die Maschine verfügt über einen Schalter für die sichere Lagerung, der das Starten in der Lagerungsposition verhindert.

Es ist notwendig, den Sicherheits Schlüssel und den Akkupack zu entfernen, um eine versehentliche Inbetriebnahme oder unzulässige Nutzung zu verhindern. Der Schalter für die sichere Lagerung ersetzt diese Funktion nicht.

9 FEHLERBEHEBUNG

Problem Mögliche	Urs- ache	Lösung
Der Griff ist nicht in Position.	Die Schrauben sind nicht richtig eingerastet.	Stellen Sie die Höhe des Griffs ein und achten Sie darauf, dass die Knäufe und Schrauben richtig ausgerichtet sind.
Die Maschine star-tet nicht.	Die Batterieleis-tung ist schwach.	Laden Sie den Ak-kupack auf.
	Der Bügelschalter ist defect.	Ersetzen Sie den Bügelschalter.
	Der Akkuschlüssel ist nicht einges-teckt.	Legen Sie den Ak-kuschlüssel ein.
Die Maschine mächt das Gras un-gleichmäßig.	Der Rasen ist rau. Untersuchen Sie den Mühbcreeich.
	Die Messerhöhe ist nicht richtig eingestellt.	Bewegen Sie die Räder in eine ho-here Position.

Deutsch

DE

Problem Mögliche	Urs- ache	Lösung
Die Maschine mulcht nicht rich- tig.	Nasser Grasschnitt klebt am Mäh-werk.	Warten Sie, bis das Gras getrocknet ist, bevor Sie mä- hen.
	Der Mulcher feht.	Installieren Sie den Mulcher.
Die Maschinc lassst sich nur schwer schieren.	Das Gras ist zu hoch oder die Messerhöhe zu niedrig.	Erhöhen Sie die Messerhöhe.
	Die Grasfangvor-richtung und das MesserziehenDICkes Gras cin.	Entleeren Sie den Grasschnitt aus der Grasfangvor-richtung.
Die Maschinc vi- briert sehr stark.	Das Messer ist nicht ausgewuch- tet oder verschlis- sen.	Tauschen Sie das Messer aus.
	Die Motorwelle ist verbogen.	1. Stoppen Sie den Motor.2. Entfernen Sie den Sicher-heitsschlüssel und den Akku- pack.3. Trennen Sie die Maschine von der Stromquelle.4. Auf Schäden untersuchen.5. Reparieren Sie die Maschine, bevor Sie sie wieder in Be- triebephemen.
Die Maschine stoppt während des Mühens.	Die Messerhöhe ist zu niedrig.	Erhöhen Sie die Messerhöhe.
	Der Akkupack ist lecr.	Laden Sie den Ak- kupack auf.
	Der Grasschnitt klebt am Mähwerk oder am Messer.	Nehmen Sie den Akkupack hereus und überprüfen Sie das Mähwerk.
	Die Betriebstem- peratur der Mas- chine ist zu hoch.	Maschine abküh- len halten.

• Wenn Sie keine Lösung für diese Probleme finden, wenden Sie sich an das Service-Center.

10 TECHNISCHE DATEN

Spannung 48 V
Leerlaufdrehzahl 2800 / min
Schnittbreite 460 mm
Schnitthöhe 25 - 80 mm
Selbstfahrgeschwindigkeit 0.7-1.3 m/s
Grasfangkapazität 50 L
Gewicht (ohnc Akkupack) 27.5 kg
Gemessener Schalldruckpe-gel	\( L_{PA}=78.1 dB(A), K=3 dB(A) \)
Garantieter Schalleistung-spegel	\( L_{WA.d}=92 dB(A) \)
Vibration \( \leq 2.5 \) m/s	\( ^2, K=1.5 \) m/s\( ^2 \)
Akku-Modell G24B4 und andere BAG
Ladegerät-Modell G24X2UC2	/G24X2C und andere CAG
Doppelt isolierte Konstruk-tion
IPX IPX4

11 GARANTIE

Die vollständigen Garantiebedingungen finden Sie auf der Website von Greenworks)

Die Greenworks-Garantie beträgt 3 Jahre auf das Produkt und 2 Jahre auf die Akkus (Käufer/Privatgebrauch) ab Kaufdatum. Diese Garantiedeckt Herstellungsfehler ab. Ein im Rahmen der Garantie fehlerhaftes Produkt kann entweder repariert oder ersetzt werden. Ein Gerät, das missbrauchlich oder auf andere Weise als zu in der Bedienungsanleitung beschrieben Zwecken verwendet wurde, kann von der Garantic ausgeschlossen werden. Normaler Verschleiß und Verschleibe sind von der Garantic ausgeschlossen. Die ursprüngliche Hcrstellergarantie wird durch eine zusätzliche Garantie eines Handlers oder Einzelhandlers nicht beeinträchtigt.

Ein fehlerhaftes Produkt muss zusammen mit dem Kaufnachweis (Quittung) an die Verkaufsstelle zurückgeschickt werden, um Garantiansprüche geltend zu machen.

12 EG-KONFORMITÄTSERKLÄRUNG

Name und Anschrift des Herstellers:

Name: GLOBGRO AB

Globe Group Europe

Adresse: Riggaregatan 53,211 13 Malmö,Sweden

Name und Anschrift der Person, die zur Erstellung der technischen Unterlagen berechtigt ist:

Name: Peter Söderström

Adresse: Riggaregatan 53, 211 13 Malmö, Sweden

Hiermit erklaren wir, dass das Produkt

Kategorie: Rasenmacher

Modell:LME470

Scriennummer: Siche Produktetikett

Baujahr: Siehe Produktetikett

• den einschlagigen Bestimmungen der Maschinenrichtlinie 2006/42/EG entspricht.
• mit den Bestimmungen der folgenden anderen EGRichtlinien übereinstimmt:

2014/30/EU
2000/14/EG & 2005/88/EG
2011/65/EU & (EU)2015/863

Darüber hinaus erklären wir, dass die folgenden Teile, Klauseln von harmonisierten Normen verwendet wurden.

EN 60335-1, EN 60335-2-77, EN 62233, EN ISO 3744, EN 55014-1, EN 55014-2, ISO 11094, IEC 62321-3-1, IEC 62321-4, IEC 62321-5, IEC 62321-6, IEC 62321-7-1, IEC 62321-7-2. IEC 62321-8

Angewandtes Konformitätsbewertungsverfahren gemäß Richtlinie 2000/14/EG Anhang VI.

Gemessener Schalleistungspegel LwA:90 dB(A)

Garantierer Schalleistungspegel L WA.d: 92 dB(A)

Ort, Datum: Malmö, Unterschrift: Ted Qu, Qualitätsleiter 03.03.2020

Ted qu

DE

Français

1 Description. 25

1.1 Object.. 25
1.2 Apercu. 25
