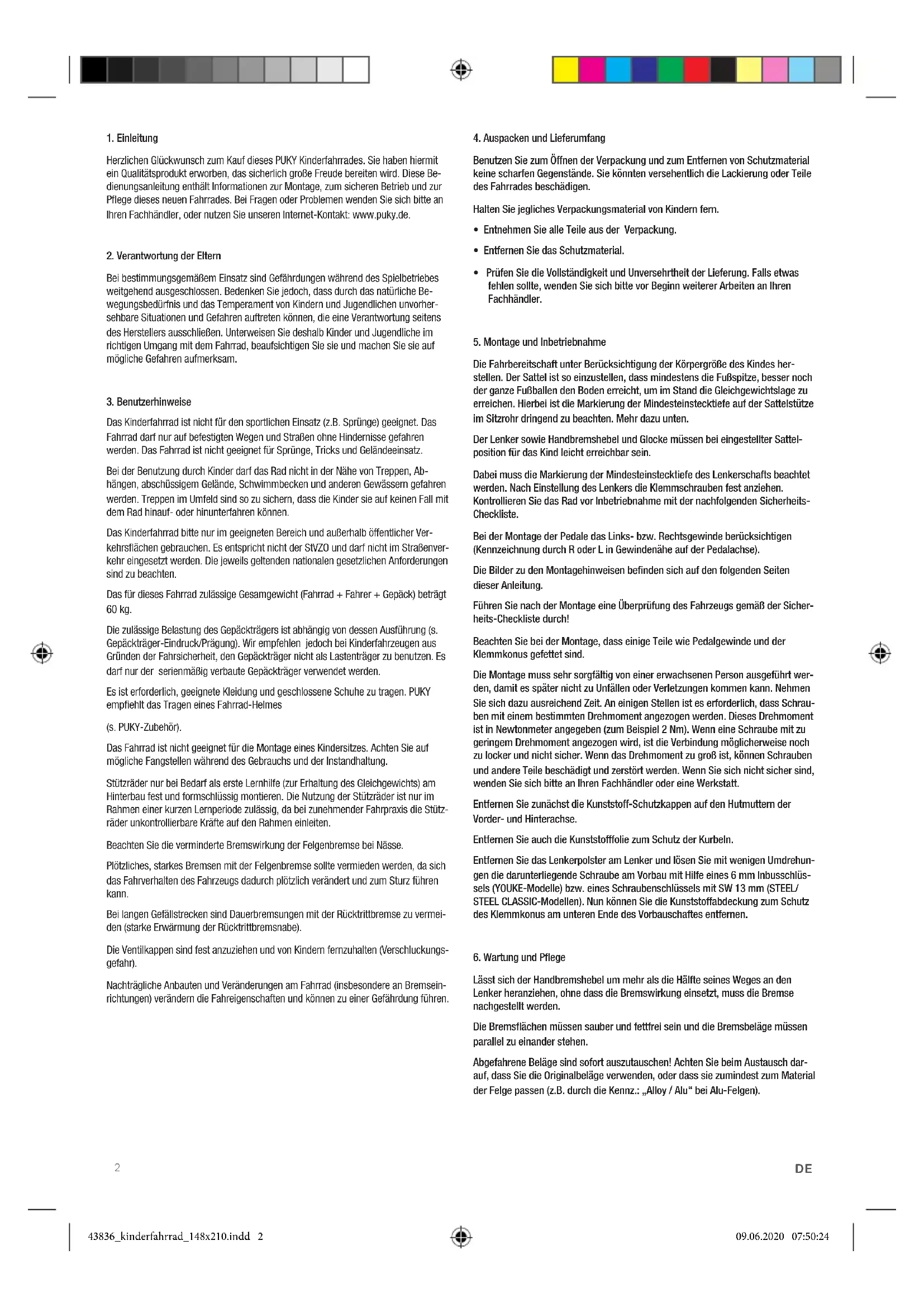

Herzlichen Glückwunsch zum Kauf dieses PUKY Kinderfahrrades. Sie haben hiermit ein Qualitätsprodukt erworben, das sicherlich große Freude bereiten wird. Diese Be- dienungsanleitung enthält Informationen zur Montage, zum sicheren Betrieb und zur Pflege dieses neuen Fahrrades. Bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler, oder nutzen Sie unseren Internet-Kontakt: www.puky.de.

2. Verantwortung der Eltern

Bei bestimmungsgemäßem Einsatz sind Gefährdungen während des Spielbetriebes weitgehend ausgeschlossen. Bedenken Sie jedoch, dass durch das natürliche Be- wegungsbedürfnis und das Temperament von Kindern und Jugendlichen unvorher- sehbare Situationen und Gefahren auftreten können, die eine Verantwortung seitens des Herstellers ausschließen. Unterweisen Sie deshalb Kinder und Jugendliche im richtigen Umgang mit dem Fahrrad, beaufsichtigen Sie sie und machen Sie sie auf mögliche Gefahren aufmerksam.

Das Kinderfahrrad ist nicht für den sportlichen Einsatz (z.B. Sprünge) geeignet. Das Fahrrad darf nur auf befestigten Wegen und Straßen ohne Hindernisse gefahren werden. Das Fahrrad ist nicht geeignet für Sprünge, Tricks und Geländeeinsatz. Bei der Benutzung durch Kinder darf das Rad nicht in der Nähe von Treppen, Ab- hängen, abschüssigem Gelände, Schwimmbecken und anderen Gewässern gefahren werden. Treppen im Umfeld sind so zu sichern, dass die Kinder sie auf keinen Fall mit dem Rad hinauf- oder hinunterfahren können. Das Kinderfahrrad bitte nur im geeigneten Bereich und außerhalb öentlicher Ver- kehrsflächen gebrauchen. Es entspricht nicht der StVZO und darf nicht im Straßenver- kehr eingesetzt werden. Die jeweils geltenden nationalen gesetzlichen Anforderungen sind zu beachten. Das für dieses Fahrrad zulässige Gesamgewicht (Fahrrad + Fahrer + Gepäck) beträgt 60 kg. Die zulässige Belastung des Gepäckträgers ist abhängig von dessen Ausführung (s. Gepäckträger-Eindruck/Prägung). Wir empfehlen jedoch bei Kinderfahrzeugen aus Gründen der Fahrsicherheit, den Gepäckträger nicht als Lastenträger zu benutzen. Es darf nur der serienmäßig verbaute Gepäckträger verwendet werden. Es ist erforderlich, geeignete Kleidung und geschlossene Schuhe zu tragen. PUKY empfiehlt das Tragen eines Fahrrad-Helmes (s. PUKY-Zubehör). Das Fahrrad ist nicht geeignet für die Montage eines Kindersitzes. Achten Sie auf mögliche Fangstellen während des Gebrauchs und der Instandhaltung. Stützräder nur bei Bedarf als erste Lernhilfe (zur Erhaltung des Gleichgewichts) am Hinterbau fest und formschlüssig montieren. Die Nutzung der Stützräder ist nur im Rahmen einer kurzen Lernperiode zulässig, da bei zunehmender Fahrpraxis die Stütz- räder unkontrollierbare Kräfte auf den Rahmen einleiten. Beachten Sie die verminderte Bremswirkung der Felgenbremse bei Nässe. Plötzliches, starkes Bremsen mit der Felgenbremse sollte vermieden werden, da sich das Fahrverhalten des Fahrzeugs dadurch plötzlich verändert und zum Sturz führen kann. Bei langen Gefällstrecken sind Dauerbremsungen mit der Rücktrittbremse zu vermei- den (starke Erwärmung der Rücktrittbremsnabe). Die Ventilkappen sind fest anzuziehen und von Kindern fernzuhalten (Verschluckungs- gefahr). Nachträgliche Anbauten und Veränderungen am Fahrrad (insbesondere an Bremsein- richtungen) verändern die Fahreigenschaften und können zu einer Gefährdung führen.

4. Auspacken und Lieferumfang

Benutzen Sie zum Önen der Verpackung und zum Entfernen von Schutzmaterial keine scharfen Gegenstände. Sie könnten versehentlich die Lackierung oder Teile des Fahrrades beschädigen. Halten Sie jegliches Verpackungsmaterial von Kindern fern.

• Entnehmen Sie alle Teile aus der Verpackung.

• Entfernen Sie das Schutzmaterial.

• Prüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung. Falls etwas fehlen sollte, wenden Sie sich bitte vor Beginn weiterer Arbeiten an Ihren Fachhändler.

5. Montage und Inbetriebnahme

Die Fahrbereitschaft unter Berücksichtigung der Körpergröße des Kindes her- stellen. Der Sattel ist so einzustellen, dass mindestens die Fußspitze, besser noch der ganze Fußballen den Boden erreicht, um im Stand die Gleichgewichtslage zu erreichen. Hierbei ist die Markierung der Mindesteinstecktiefe auf der Sattelstütze im Sitzrohr dringend zu beachten. Mehr dazu unten. Der Lenker sowie Handbremshebel und Glocke müssen bei eingestellter Sattel- position für das Kind leicht erreichbar sein. Dabei muss die Markierung der Mindesteinstecktiefe des Lenkerschafts beachtet werden. Nach Einstellung des Lenkers die Klemmschrauben fest anziehen. Kontrollieren Sie das Rad vor Inbetriebnahme mit der nachfolgenden Sicherheits- Checkliste. Bei der Montage der Pedale das Links- bzw. Rechtsgewinde berücksichtigen (Kennzeichnung durch R oder L in Gewindenähe auf der Pedalachse). Die Bilder zu den Montagehinweisen befinden sich auf den folgenden Seiten dieser Anleitung. Führen Sie nach der Montage eine Überprüfung des Fahrzeugs gemäß der Sicher- heits-Checkliste durch! Beachten Sie bei der Montage, dass einige Teile wie Pedalgewinde und der Klemmkonus gefettet sind. Die Montage muss sehr sorgfältig von einer erwachsenen Person ausgeführt wer- den, damit es später nicht zu Unfällen oder Verletzungen kommen kann. Nehmen Sie sich dazu ausreichend Zeit. An einigen Stellen ist es erforderlich, dass Schrau- ben mit einem bestimmten Drehmoment angezogen werden. Dieses Drehmoment ist in Newtonmeter angegeben (zum Beispiel 2 Nm). Wenn eine Schraube mit zu geringem Drehmoment angezogen wird, ist die Verbindung möglicherweise noch zu locker und nicht sicher. Wenn das Drehmoment zu groß ist, können Schrauben und andere Teile beschädigt und zerstört werden. Wenn Sie sich nicht sicher sind, wenden Sie sich bitte an Ihren Fachhändler oder eine Werkstatt. Entfernen Sie zunächst die Kunststo-Schutzkappen auf den Hutmuttern der Vorder- und Hinterachse. Entfernen Sie auch die Kunststofolie zum Schutz der Kurbeln. Entfernen Sie das Lenkerpolster am Lenker und lösen Sie mit wenigen Umdrehun- gen die darunterliegende Schraube am Vorbau mit Hilfe eines 6 mm Inbusschlüs- sels (YOUKE-Modelle) bzw. eines Schraubenschlüssels mit SW 13 mm (STEEL/ STEEL CLASSIC-Modellen). Nun können Sie die Kunststoabdeckung zum Schutz des Klemmkonus am unteren Ende des Vorbauschaftes entfernen.

6. Wartung und Pflege

Lässt sich der Handbremshebel um mehr als die Hälfte seines Weges an den Lenker heranziehen, ohne dass die Bremswirkung einsetzt, muss die Bremse nachgestellt werden. Die Bremsflächen müssen sauber und fettfrei sein und die Bremsbeläge müssen parallel zu einander stehen. Abgefahrene Beläge sind sofort auszutauschen! Achten Sie beim Austausch dar- auf, dass Sie die Originalbeläge verwenden, oder dass sie zumindest zum Material der Felge passen (z.B. durch die Kennz.: „Alloy / Alu“ bei Alu-Felgen). 43836_kinderfahrrad_148x210.indd 243836_kinderfahrrad_148x210.indd 2 09.06.2020 07:50:2409.06.2020 07:50:243 Vorsicht vor Felgenverschleiß Prüfen Sie regelmäßig den Zustand der Felgen und achten Sie besonders auf die umlaufende Verschleißnut. Wenden Sie sich rechtzeitig (wenn die Nut nur noch wenig zu sehen ist) an Ihre Fachwerkstatt. Bruch- und Unfallgefahr! Achten Sie besonders auf die Verdrehfestigkeit des Lenkers und des Sattels! Überprüfen Sie die Kettenspannung und stellen Sie sie (ggfs. durch Lösen des Hinterrads, Ausrichten und wieder fest anziehen) nach. Achten Sie auf den richtigen Luftdruck (der einzuhaltende Luftdruck steht auf den Seitenflächen der Bereifung). Beschädigte oder verformte Bauteile nicht richten, sondern unbedingt austauschen. Originalersatzteile beziehen Sie über Ihren PUKY-Fachhändler. Verschleißteile: Bereifung (inkl. Schläuche), Felgen, Bremszug, Bremsbeläge, Kette, Kettenblätter, Gribezüge. Alle Wartungsarbeiten setzen Fachkenntnisse voraus, so dass Sie Ihren Fach- händler hinzuziehen sollten. Kinderhände haben hier nichts zu suchen, wohl aber lernbegierige Kinderaugen. Im Fall eines Reifenwechsels, besuchen Sie uns auf unserer Homepage unter www.puky.de. Dort finden Sie die passenden Videoanweisungen für einen Reifen- wechsel (YOUKE/ STEEL/ STEEL CLASSIC Modelle mit Kettenschutz und LS-PRO 16 & LS-PRO18 Modelle mit Chainlooper Kettenschutz). Sauberkeit und Korrosionsschutz Alle Lack- und Metalloberflächen können mit handelsüblichen Autopflegemitteln gereinigt und geschützt werden. Verwenden Sie nur umweltfreundliche, keines- falls aggressive Reinigungsmittel. Die Kette regelmäßig ölen (Ketten o. Universa- löle), ggf. reinigen. Die Seitenflanken der Felgen (Bremsflächen) müssen fettfrei sein! Das Fahrzeug ist vor Streusalz zu schützen und eine längere Lagerung in feuchten Räumen (z.B. Garage) ist zu vermeiden. Sollten Sie das Fahrrad dennoch in einer feuchten Umgebung lagern, schützen Sie bitte die Oberflächen von unlackierten Metallteilen (Schrauben, Muttern etc.) mit einer geeigneten Oberflächenversiege- lung (z.B. Sprühwachs). Naben und Kugellager sollten von einem Fachmann von Zeit zu Zeit auf Einstellung und Schmierung geprüft werden. Zur Reinigung d. Fahrzeugs keinen Hochdruckreiniger / Dampfstrahler) nutzen.

7. Sachmängelhaftung

Es gilt die gesetzliche Sachmängelhaftung. Schäden die durch unsachgemäße Beanspruchung, Gewalteinwirkung, ungenügende Wartung, oder durch normale Abnutzung entstehen, sind von der Sachmängelhaftung ausgeschlossen. Allzeit gute Fahrt! Sicherheits-Checkliste Sattel verdrehfest (5-8 Nm)* Markierung Mindesteinstecktiefe beachtet Fußballen erreichen den Boden Lenker Mindesteinstecktiefe beachtet Lenkerschaftrohr verdrehfest (15 Nm)* Lenkerbügel verdrehfest gut erreichbar, aufrechte Sitzposition Grie verdrehfest Handbremse Bremshebel fest (2 Nm), gut zugänglich Funktion einwandfrei Bremsbelag sauber, fettfrei, richtig anliegend Rücktrittbremse Funktion geprüft Kette Kettenspannung in Ordnung (Spiel ca. 1,5 cm) ausreichende Schmierung Kettenschutz vollständig Bereifung ausreichendes Profil ausreichender Luftdruck (einzuh. Luftdruck steht auf der Bereifung) Laufräder schlagfrei Speichen gleichmäßig angezogen Achsmuttern fest angezogen (VR 12 Nm, HR 10 Nm, 15 Nm)* Pedale leicht drehbar fest und ohne übermäßiges Spiel Klingel helltönend, leicht erreichbar Sichtprüfung Bauteile ohne Mängel und alle Befesti gungsteile, wie Schutzbleche u. Gepäckträger, ausreichend fest montiert. (*Anzugsmomente der Schrauben in Newtonmeter) 43836_kinderfahrrad_148x210.indd 343836_kinderfahrrad_148x210.indd 3 09.06.2020 07:50:2409.06.2020 07:50:244

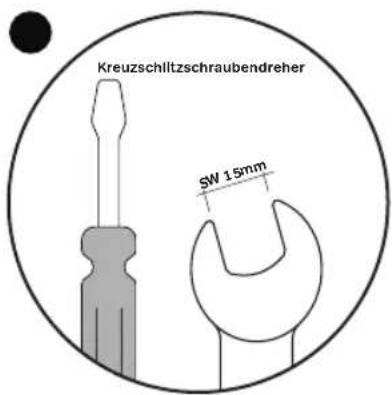

18 ZOLL MONTAGEWERKZEUG (Werkzeug nicht im Lieferumfang enthalten)

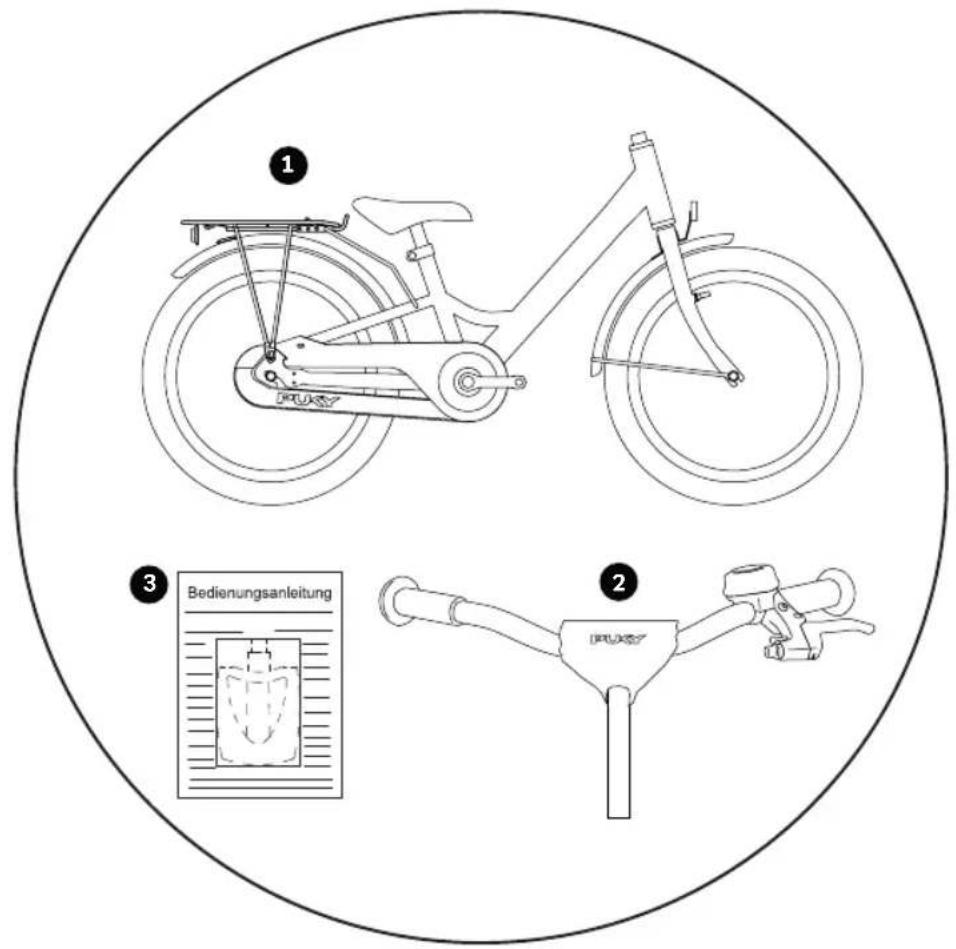

2. Lenker vormontiert

3. Pedale und Bedienungsanleitung im Polybeutel, bei

3-Gang Modellen: Zusätzlich Schaltstift

3. Schraubenschlüssel mit SW 15 mm Kreuzschlitz-

1. Fahrrad vormontiert

1. Inbusschlüssel 6mm (YOUKE-Modelle) bzw.

Schraubenschlüssel mit SW 13 mm (STEEL / STEEL CLASSIC-Modelle)

5mm 4mm Kreuzschlitzschraubendreher

43836_kinderfahrrad_148x210.indd 443836_kinderfahrrad_148x210.indd 4 09.06.2020 07:50:2409.06.2020 07:50:245

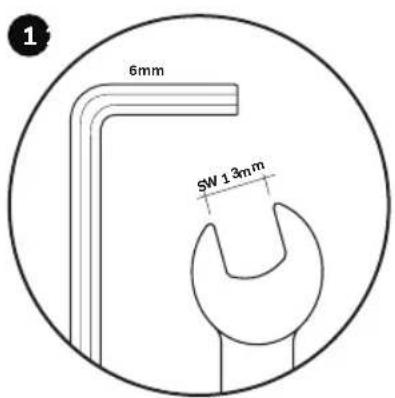

18 ZOLL Für die Montage der YOUKE-Modelle und STEEL bzw. STEEL CLASSIC-Modelle benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

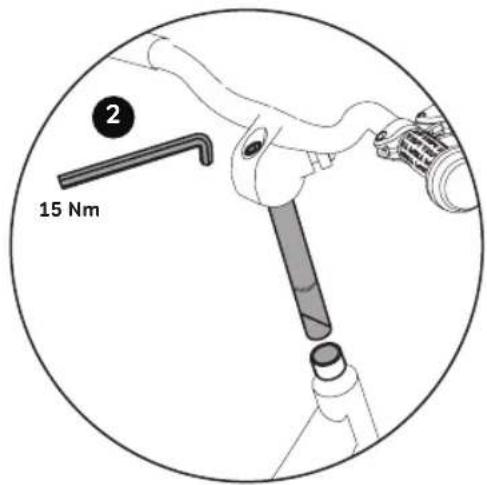

2. Durch das Anziehen der Schraube am Vorbau mit

Hilfe eines 6 mm Inbusschlüssels (YOUKE-Modelle) bzw. eines Schraubenschlüssels mit SW 13 mm (STEEL/ STEEL CLASSIC-Modell) (15 Nm).

2. Ziehen Sie anschließend vorsichtig an der Außen-

hülle des Bremszuges um den Endanschlag an der Einstellschraube des Bremshebels einzurasten. Beachten Sie dabei die Markierung der Mindest- einstecktiefe am Vorbauschaft. Befestigen Sie nun wieder das Lenkerpolster am Lenker. Achten Sie bei der Montage des Bremszuges darauf, dass die Rändelschraube des Bremszuges gerade im Gegenhalter des Frontstrahlers sitzt. Ansonsten kann die Bremse nicht korrekt montiert werden.

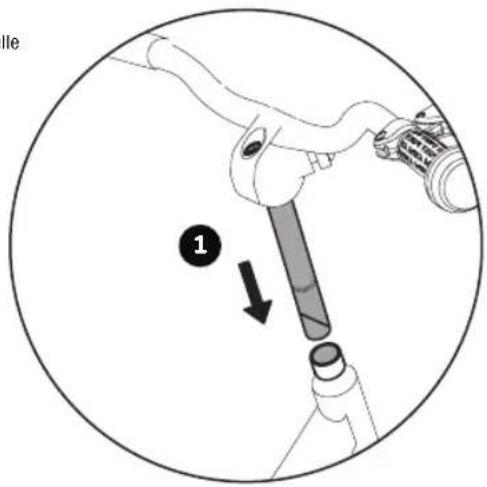

1. Stecken Sie den Lenker in den Gabelschaft. Falls

dies nur schwer möglich ist, lösen Sie die Schraube am Lenker noch weiter. Stellen Sie den Lenker auf die gewünschte Höhe ein, richten Sie ihn rechtwinklig zum Vorderrad aus und arretieren Sie ihn.

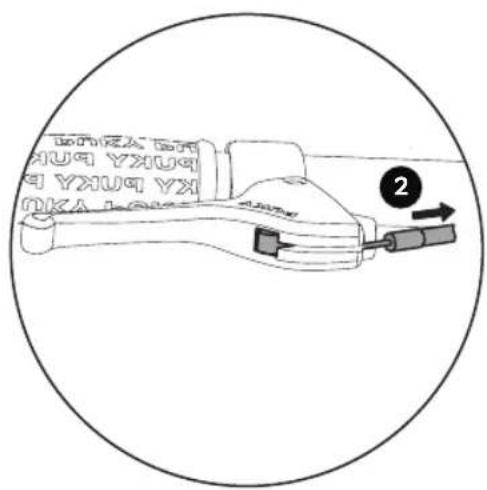

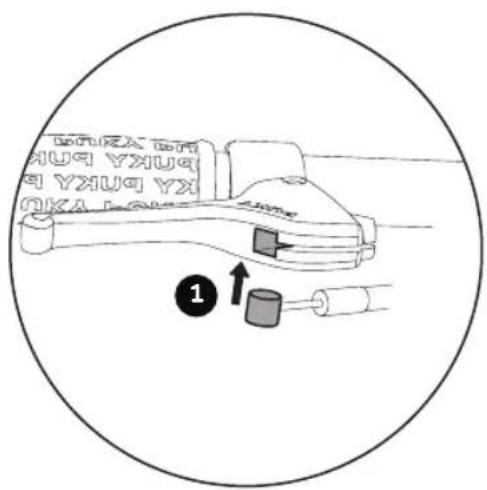

1. Nehmen Sie das lose Ende des Bremszuges und

stecken Sie die Endtonne in die vorgesehene Ver- tiefung am Bremshebel. 43836_kinderfahrrad_148x210.indd 543836_kinderfahrrad_148x210.indd 5 09.06.2020 07:50:2509.06.2020 07:50:256

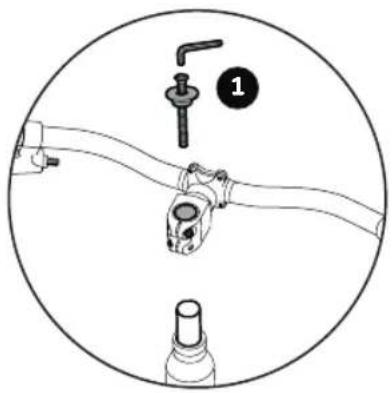

EINSTELLUNG AHEAD VORBAU

18 ZOLL Der Lenker ist werksseitig auf der höchsten Position, d.h. alle Spacer benden sich unter dem Vorbau. Bei Bedarf kann die Lenkerhöhe durch Demontage des Vorbaus und Umbau der Spacer gesenk werden. Für die Einstellung der Lenkerhöhe bei Modellen mit Ahead- Vorbau benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

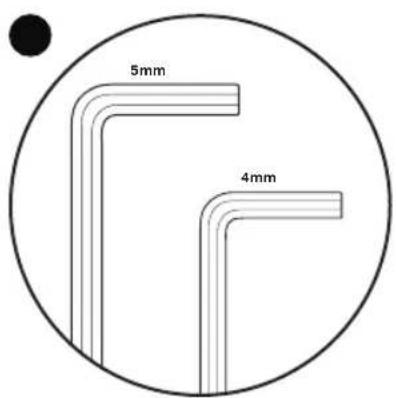

• Inbusschlüssel 5 mm und 4 mm (CYKE und LS-PRO-Modelle)

18 ZOLL Für die Montage des Ahead-Vorbau benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

• Inbusschlüssel 5 mm und 4 mm (CYKE und LS-PRO-Modelle)

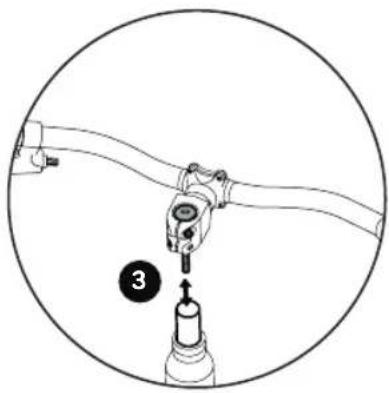

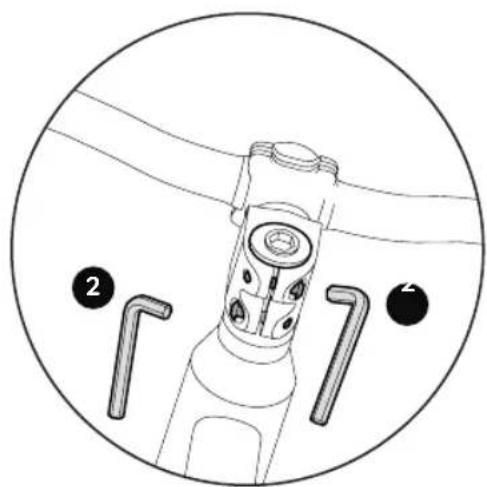

3. Nun kann der Vorbau vom Gabelschaft abgezogen

werden. Stellen Sie die Lenkerhöhe nun nach Bedarf ein. Mögliche Positionen sind:

• alle Spacer unter dem Vorbau (höchste Lenkerposi- tion, werksseitig eingestellt) Korrekte Einstellung: der Lenker muss sich noch leicht drehen lassen, ohne dass das Steuerlager Spiel aufweist.

2. Ziehen Sie jetzt die Gabelschaftklemmschrauben des

Vorbaus wiedermit dem korrekten Drehmoment an.

• Spacer über dem Vorbau und darunter (mittlere Lenkerposition)

• alle Spacer über dem Vorbau (tiefste Lenker- position). Es dürfen keine Spacer entnommen werden! Anzugsmoment für die Klemmung des Vorbaus am Gabelschaftrohr: 5-6 Nm. Versichern Sie sich, dass der Vorbau verdrehfest auf dem Gabelschaft sitzt.

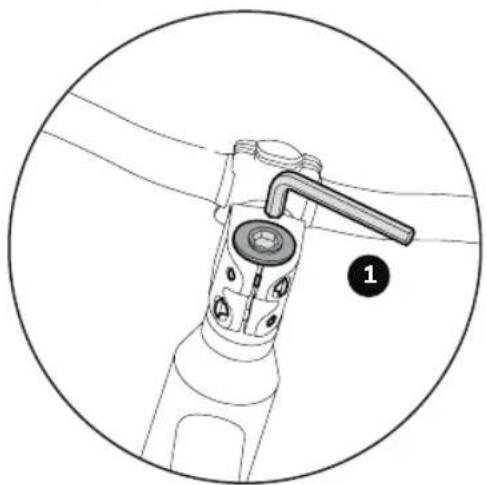

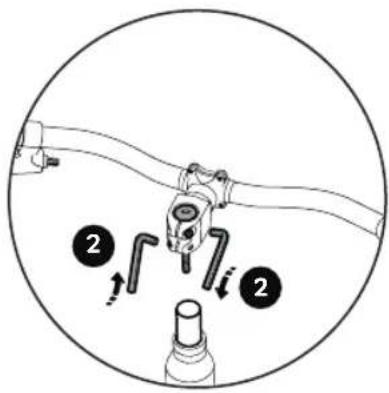

1. Lösen und entnehmen Sie zuerst die Ahead-Kappe

(Inbusschlüssel 5mm).

2. Danach lösen Sie die beiden Gabelschaftklemm-

schrauben (Inbusschlüssel 4mm).

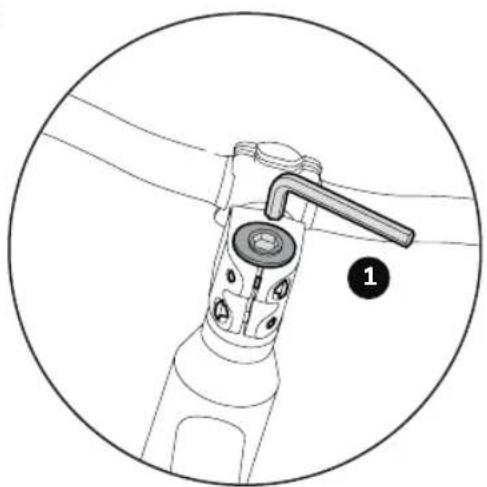

1. Nach Umbau der Spacer montieren Sie die Ahead-

Kappe wieder, richten den Lenker in Fahrtrichtung gerade aus und stellen das Spiel des Steuerlagers korrekt ein. Benutzen Sie dazu die Einstellschraube in der Ahead-Kappe. 43836_kinderfahrrad_148x210.indd 643836_kinderfahrrad_148x210.indd 6 09.06.2020 07:50:2509.06.2020 07:50:257

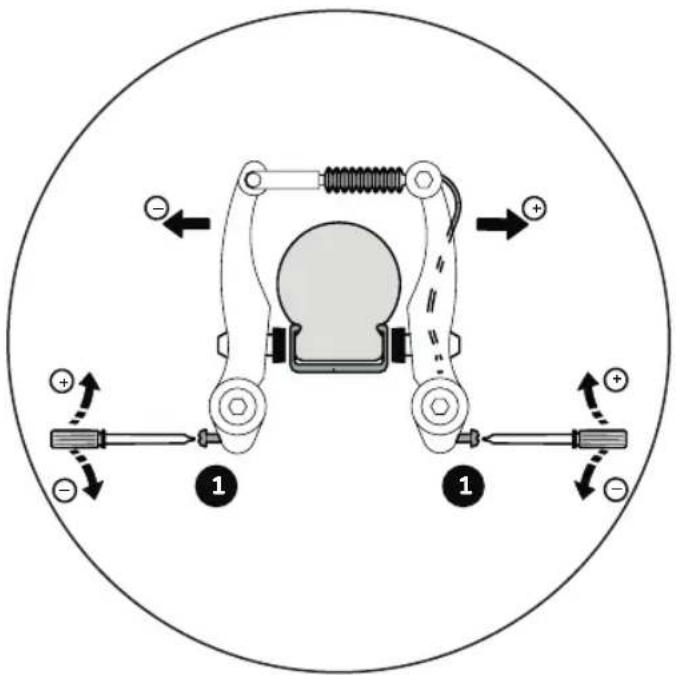

EINSTELLUNG DER BREMSE

BRAKE) Das Fahrrad besitzt zwei Felgenbremsen. Der linke Bremsgri bedient die Bremse am Vorderrad, der rechte Bremshebel bedient die Bremse am Hinterrad. Je nach Modell verfügt das Fahrrad zusätzlich noch über eine Rücktrittbremse für das Hinterrad. Für die Einstellung der Bremse benötigen Sie folgen- des Werkzeug (nicht im Lieferumfang enthalten)

• Kreuzschlitz-Schraubendreher

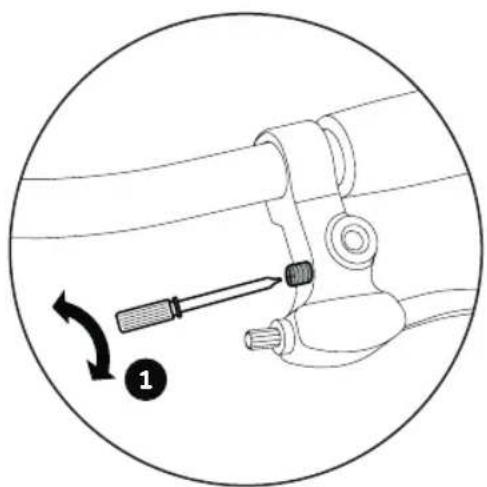

BREMSHEBEL UND ZUGSPANNUNG EINSTELLUNG

18 ZOLL Für die Einstellung des Bremshebels und der Zugspannung benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

• Kreuzschlitz-Schraubendreher Sie benötigen einen Kreuzschlitz-Schraubendreher. Durch Eindrehen der Schraube bewegen Sie den jeweiligen Bremsarm von der Felge weg, durch Aus- drehen der Schraube auf die Felge zu.

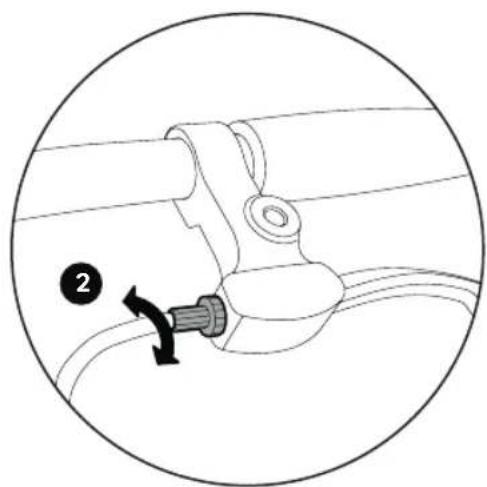

2. Die Zugspannung kann mittels der Rändelschraube

am Bremsgrie eingestellt werden. Die Bremse ist korrekt eingestellt, wenn der Brems- belag jeweils ca. 1,5 mm von der Felge entfernt ist. Wichtig ist, dass die Bremshebel dabei mehrmals betätigt werden, damit sich die Spannung der Brems- arme auf beiden Seiten gleichmäßig verteilt und die Einstellung wirksam wird.

1. Durch Drehen der Einstellschraube justieren Sie

nun die Bremsarme mittig aus. Der Abstand Bremsbelag <-> Felge soll rechts + links identisch sein und der Kontakt Bremsbelag/ Felge soll beim Bremsen auf beiden Seiten gleich- zeitig auftreten.

1. Die Griweite (Abstand Bremshebel-Lenker) kann

mittels einer Kreuzschlitz-Schraube am Bremsgri individuell eingestellt werden. Bitte achten Sie darauf, dass die Bremswirkung einsetzen muss, bevor der Bremshebel den Lenker berührt!

43836_kinderfahrrad_148x210.indd 743836_kinderfahrrad_148x210.indd 7 09.06.2020 07:50:2509.06.2020 07:50:258

AUSTAUSCH BREMSBELÄGE

Für den Austausch der Bremsbeläge benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

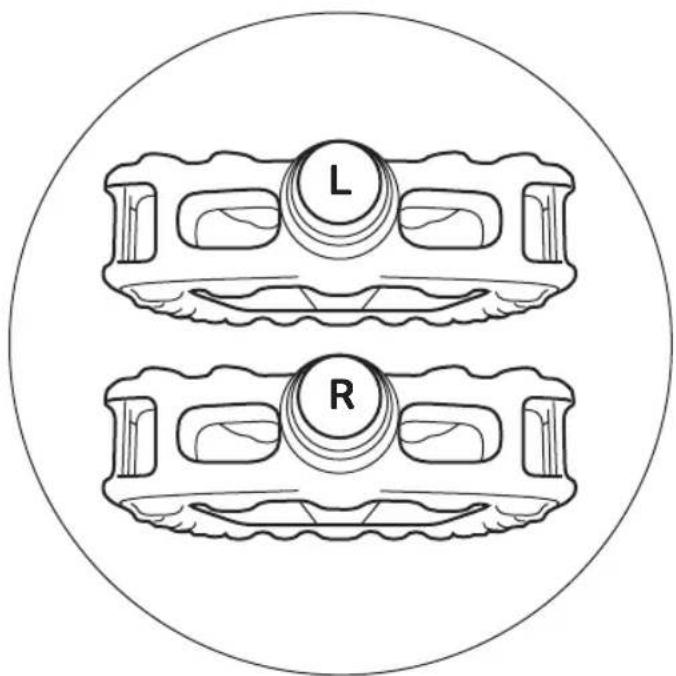

• Inbusschlüssel 5 mm MONTAGE PEDALEN Achten Sie darauf, dass ein Pedal mit einem Rechtsgewinde (für die Fahrtrichtung rechte Seite) und die andere Pedale mit einem Links- gewinde (für die in Fahrtrichtung linke Seite) ausgestattet ist. Für die Montage der Pedalen benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

• Schraubenschlüssel mit SW 15 mm die Befestigungsmutter des Bremsbelags mit Hilfe eines Inbusschlüssels 5 mm und justieren diese wie oben beschrieben. Ziehen sie dazu am Bremshebel und schrauben die Befestigungsmutter wieder fest (5-8 Nm).

3. Die Zugspannung muss so eingestellt werden,

Schrauben Sie die Pedale mit Hilfe eines Sechskant- schlüssels mit SW 15 an den Kurbeln fest (20 Nm) – drehen Sie dazu den Sechskantschlüssel auf beiden Seiten in Richtung des Vorderrades. dass der Bremsbelag jeweils ca. 1,5 mm von der Felge entfernt ist. Sollte eine Nachjustierung er- forderlich sein, können Sie dies durch Lösen der Zugklemmschraube und Nachjustieren der Zug- spannung (Zugklemmschraube danach wieder mit 6-8 Nm festziehen!) oder unter Zugspannung Punkt 2 beschrieben

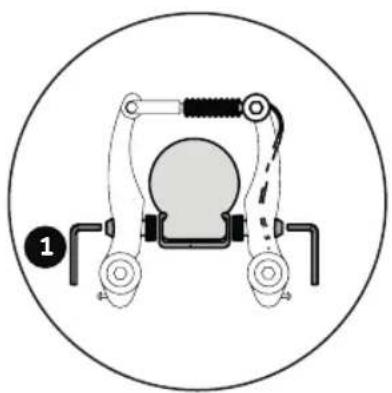

1. Lösen Sie die Befestigungsmutter des Bremsbelags

mit Hilfe eines Inbusschlüssels 5 mm und tauschen Sie die Bremsbeläge aus.

2. Die Bremsbeläge sollten in einem Abstand von

ca. 1 mm unter der Felgenoberkante stehen. Falls die Einstellung nicht korrekt sein sollte, lösen Sie Die Pedale sind an der Stirnfläche der Schraubachse entsprechend mit einem „R“ bzw. „L“ markiert. 1 mm5-8Nm

43836_kinderfahrrad_148x210.indd 843836_kinderfahrrad_148x210.indd 8 09.06.2020 07:50:2509.06.2020 07:50:259

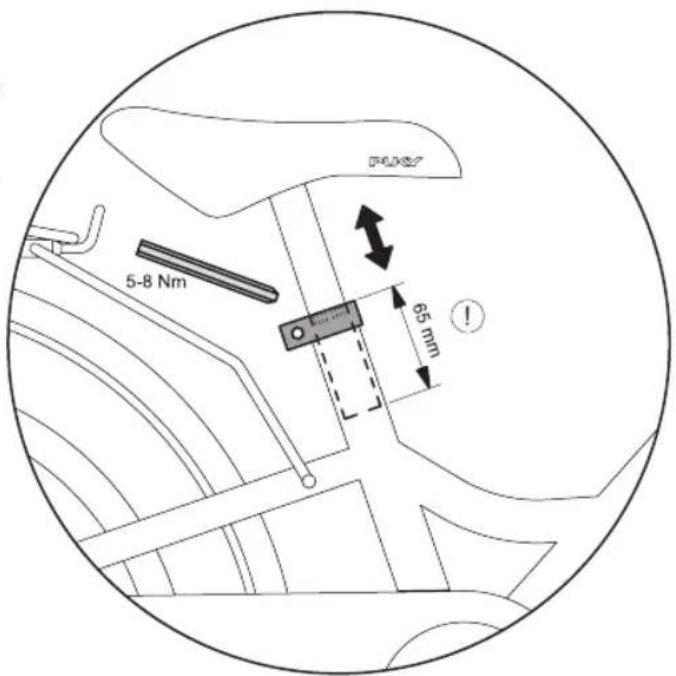

EINSTELLUNG SITZPOSITION Bitte stellen Sie die Sitzposition so ein, dass das Kind aufrecht sitzt und so eine gute Übersicht gewährleis- tet ist. Der Lenker sowie Handbremshebel und Glocke müssen für das Kind leicht erreichbar sein. Für die Einstellung der Sitzposition benötigen Sie fol- gendes Werkzeug (nicht im Lieferumfang enthalten)

• Inbusschlüssel 5 mm Bitte beachten Sie dabei folgende Grundsätze: Min- desthöhe des Sattels wie folgt: STEEL/-CLASSIC / YOUKE 12: 45 cm STEEL/-CLAS- SIC / YOUKE 16: 49 cm, CYKE 16: 48 cm /

S-PRO 18: 50 cm Maximale Höhe des Sattels: Die Mindesteinstecktiefe der Sattelstütze beträgt 65 mm. Auf der Sattelstütze befindet sich eine ent- sprechende Markierung Anschließend die Sattelklemmung wieder festdrehen (Drehmoment 5-8 Nm) Einstellung der Sitzhöhe: nach Lösen der Sattel- klemme mit Hilfe eines Inbusschlüssels 5 mm kann der Sattel herausgezogen werden. Bitte stellen Sie die Sitzhöhe so ein, dass mindestens die Fußspitze, besser noch der ganze Fußballen den Boden erreicht, um im Stand die Gleichgewichtslage zu erreichen. 43836_kinderfahrrad_148x210.indd 943836_kinderfahrrad_148x210.indd 9 09.06.2020 07:50:2509.06.2020 07:50:2510

EINSTELLUNG DER KETTENSPANNUNG

Für die Einstellung der Kettenspannung benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

EINSTELLUNG DER KETTENSPANNUNG

YOUKE, STEEL UND STEEL CLASSIC

Für die Einstellung der Kettenspannung benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

• Schraubenschlüssel mit SW 15 mm

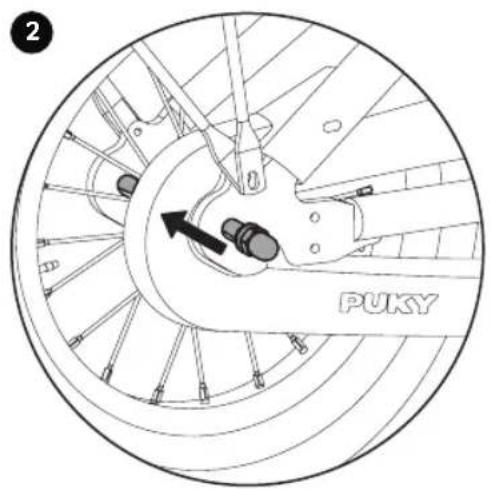

2. Die Kettenspannung kann nun durch Verschieben

des Hinterrades im Ausfallende justiert werden. Danach ziehen Sie die Radmuttern wieder fest (Dreh- moment 15 Nm) Reifenwechsel unter www.puky.de

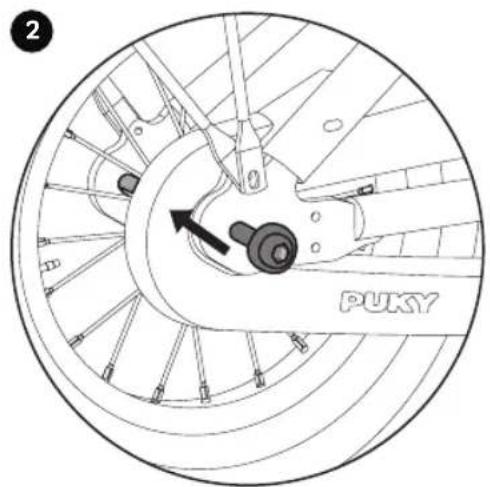

2. Die Kettenspannung kann nun durch Verschieben

des Hinterrades im Ausfallende justiert werden. Danach ziehen Sie die Innensechskantschrauben wieder fest (Drehmoment 10 Nm) Reifenwechsel unter www.puky.de Die Kette sollte ein vertikales Spiel ca. 1,5 cm auf- weisen. Die Einstellung der Kettenspannung wird wie folgt vorgenommen:

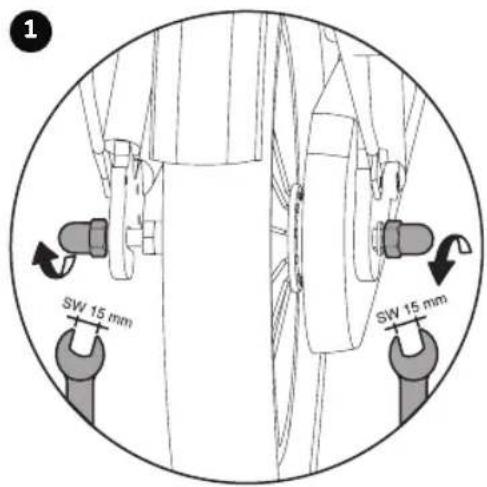

1. Lösen Sie die beiden Radmuttern des Hinterrades.

Die Kette sollte ein vertikales Spiel ca. 1,5 cm auf- weisen. Die Einstellung der Kettenspannung wird wie folgt vorgenommen:

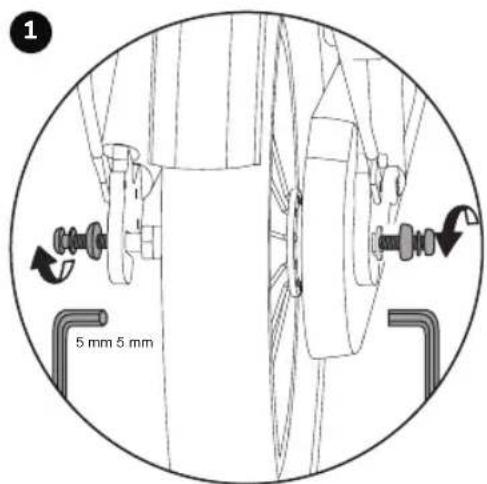

1. Lösen Sie die beiden Innensechskantschrauben

des Hinterrades. 43836_kinderfahrrad_148x210.indd 1043836_kinderfahrrad_148x210.indd 10 09.06.2020 07:50:2609.06.2020 07:50:2611

Prüfen Sie während der Einstellung die beiden gelben Linien von oben durch das Fenster. Drehen Sie die Kurbel und schalten Sie den REVOSHIFT Hebel dabei von 3 zu 1 und dann zurück zu 3. Wiederholen Sie diesen Vorgang zwei- bis dreimal und überprüfen Sie, ob die Gänge gewechselt werden. Schalten Sie den REVOSHIFT Hebel wieder von 1 zu 2 und vergewissern Sie sich, dass die rote Linie auf der Schubstange am Ende der Nabenachse ausgerichtet ist. Ist das nicht der Fall, müssen Sie die Einstellung erneut durchführen. Nach Einstellung von Schalteinheit IV sichern Sie die Zugeinstellschraube mit der Zugeinstellmutter (G) Falls im Laufe der Produktnutzung eine erneute Justierung nötig wird, gehen Sie bitte wie folgt vor: Schalten Sie den REVOSHIFT Hebel auf 2. Drehen Sie dann die Zugeinstellschraube (A), um die rote Linie (D) auf der Schubstange am Ende (C) der Nabenachse auszurichten.

MONTAGE DER NABENSCHALTUNG

(nur 3-Gang Modelle) Für die Montage der Nabenschaltung benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

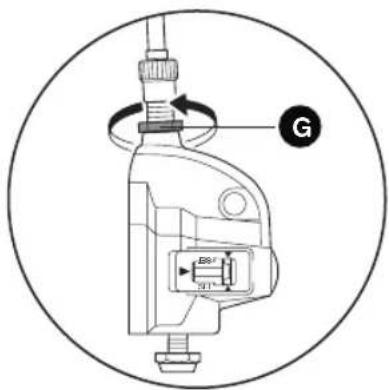

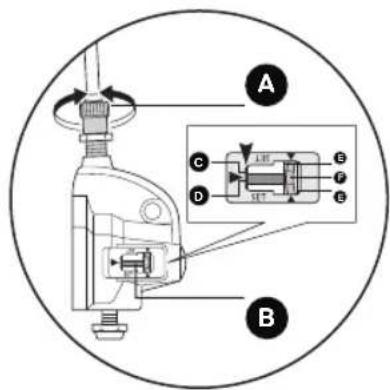

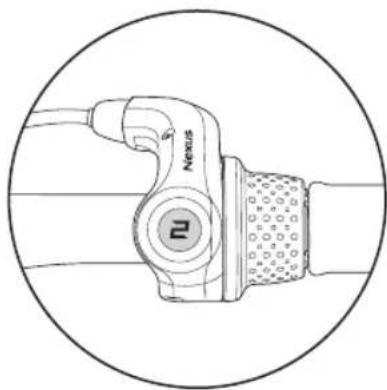

• Inbusschlüssel 5 mm EINSTELLUNG DER NABENSCHALTUNG (nur 3-Gang Modelle) Für die Einstellung der Nabenschaltung benötigen Sie folgendes Werkzeug (nicht im Lieferumfang enthalten)

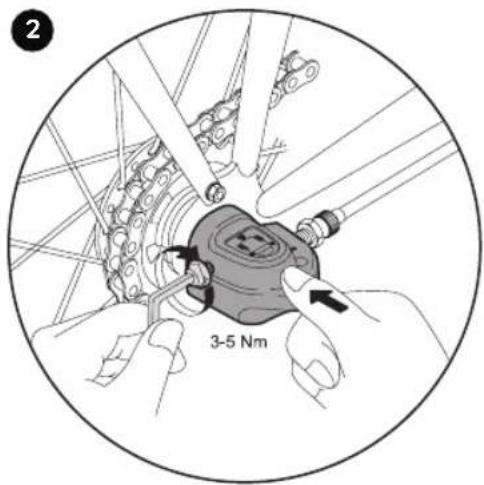

2. Anschließend können Sie die Schaltbox auf die

Hinterachse aufsetzen und diese mit einem 5 mm Inbusschlüssel festziehen (3-5 Nm). Weitere Ein- stellungen an der Schaltbox sind im Neuzustand nicht notwendig.

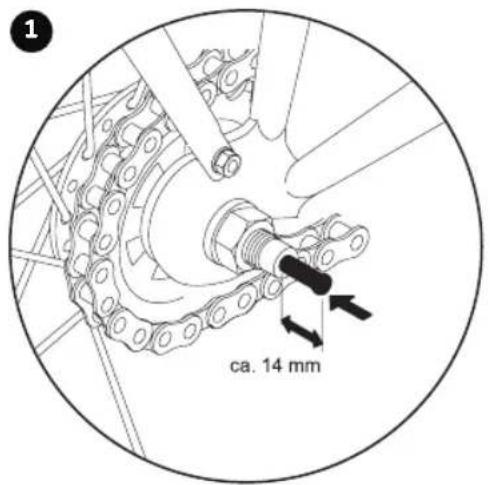

1. Entnehmen Sie den Schaltstift aus dem Poly-

beutel und stecken diesen bis zum Anschlag mit der schwarzen Feder zuerst in die rechte Seite (in Fahrt- richtung) der Hinterachse. Zugeinstellschraube Rote Linie auf der Schub- stange Zugeinstellmutter Anzugsdrehmoment 1,5 - 2,5 Nm Schubstange Gelbe Linie Ende der Nabenachse Gelber Teil des Links SET SET

43836_kinderfahrrad_148x210.indd 1143836_kinderfahrrad_148x210.indd 11 09.06.2020 07:50:2609.06.2020 07:50:2612
