Pukymoto - Fahrrad Puky - Kostenlose Bedienungsanleitung

Produkttyp	Kinderfahrzeug (Vierrad-Tretroller, zwischen Laufrad und Dreirad)
Marke	Puky
Modell	Pukymoto
Kategorie	Kinderfahrrad / Radspielzeug
Empfohlenes Alter	Ab 12 Monaten bis 36 Monaten (3 Jahren)
Maximal zulässige Belastung	20 kg
Sitzhöhe	27 cm (min. Position) oder 29 cm (max. Position)
Räder	4 Räder (Doppelhinterachse)
Bremse	Keine (keine Bremse)
Zulassung	Nicht für den öffentlichen Verkehr zugelassen
Normen	Europäische Richtlinie 2009/48/EG (Spielzeugsicherheit)
Materialien	Metallrahmen, Sitz, Lenker
Montage	Durch einen Erwachsenen, erforderliches Werkzeug: Inbusschlüssel 5 mm
Pflege	Mit leicht seifiger Lösung und weichem Tuch reinigen; keinen Hochdruckreiniger verwenden; korrosive Substanzen vermeiden
Sicherheit	Schutzausrüstung unerlässlich; Aufsicht durch Erwachsene; nicht in der Nähe von Treppen, Hängen, Schwimmbecken verwenden; geschlossene Schuhe tragen
Verschleißteile	Räder, Bremse (falls vorhanden) – durch Original-PUKY-Teile ersetzen
Garantie	5 Jahre auf Rahmen, Gabel und Lenker (vorbehaltlich Online-Registrierung innerhalb von 4 Wochen nach Kauf)
Typenschild	Am Rahmen, für Teilebestellungen notieren
Lieferumfang	Rahmen mit Sitz, Vorbau mit Vorderachse, Lenker, Hinterachse mit Rollen

Häufig gestellte Fragen - Pukymoto Puky

Welches empfohlene Alter hat der Pukymoto?

Der Pukymoto ist für Kinder von 12 bis 36 Monaten (bis 3 Jahre) ausgelegt und unterstützt eine maximale Belastung von 20 kg.

Ist der Pukymoto mit einer Bremse ausgestattet?

Nein, dieses Fahrzeug hat keine Bremse. Das Anhalten erfolgt durch Aufsetzen der Füße auf den Boden oder durch natürliche Reibung.

Wie stellt man die Sitzhöhe ein?

Die Sitzhöhe wird durch Drehen der Hinterachse eingestellt: min. Position (27 cm) oder max. Position (29 cm). Zum Wechseln die Schrauben der Achse lösen, neu positionieren und mit einem Inbusschlüssel 5 mm festziehen.

Welches Werkzeug wird für die Montage benötigt?

Die Montage erfordert einen Inbusschlüssel 5 mm (nicht im Lieferumfang). Die Montage muss von einem Erwachsenen sorgfältig durchgeführt werden.

Kann der Pukymoto auf öffentlichen Straßen verwendet werden?

Nein, dieses Fahrzeug ist nicht für den Straßenverkehr zugelassen. Es darf nur auf ebenen und hindernisfreien Flächen in einem sicheren Spielbereich verwendet werden.

Welche maximale Belastung wird unterstützt?

Die zulässige Gesamtbelastung beträgt maximal 20 kg (Kind + eventuelles Zubehör). Dieses Gewicht nicht überschreiten.

Wie pflegt man den Pukymoto?

Reinigen Sie ihn mit einer leicht seifigen Lösung und einem weichen Tuch. Keinen Hochdruckreiniger verwenden. Vermeiden Sie korrosive Substanzen (Salz, Meerwasser, Düngemittel) und bewahren Sie ihn an einem trockenen Ort auf.

Was tun, wenn ein Teil abgenutzt oder beschädigt ist?

Ersetzen Sie abgenutzte oder defekte Teile sofort durch Original-PUKY-Ersatzteile. Biegen Sie verbogene Teile nicht gerade. Verwenden Sie das Fahrzeug erst, wenn es repariert ist.

Wie ist die Garantie des Pukymoto?

PUKY bietet eine 5-jährige Garantie auf Rahmen, Gabeln und Lenker. Die Garantie ist übertragbar und muss durch Online-Registrierung innerhalb von 4 Wochen nach Kauf auf www.puky.de aktiviert werden.

Wie aktiviert man die Garantie?

Die Aktivierung erfolgt online auf der Website www.puky.de innerhalb von 4 Wochen nach Kaufdatum. Bewahren Sie das Typenschild und den Kaufbeleg auf.

BEDIENUNGSANLEITUNG Pukymoto Puky

DE GEBRAUCHSANLEITUNG....2

GB USER MANUAL 5

Herzlichen Glückwunsch zum Kauf dieses PUKY-Fahrzeuges. Sie haben hiermit ein Qualitätsprodukt erworben, das Ihnen sicherlich große Freude bereiten wird.

Diese Anleitung enthält Informationen zum sicheren Betrieb und zur Pflege. Lesen Sie diese Hinweise sorgfältig vor der Benutzung und bewahren Sie diese auf. Wenn Sie diese Hinweise nicht beachten, kann die Sicherheit Ihres Kindes beeinträchtigt werden. Bei Fragen oder Problemen wenden Sie sich bitte an Ihren Fachhändler oder nutzen Sie unseren Internet-Kontakt: www.puky.de.

Verantwortung der Eltern

Bei bestimmungsgemäßem Einsatz sind Gefährdungen während des Spielbetriebes weitgehend ausgeschlossen. Bedenken Sie aber, dass durch das natürliche Bewegungsbedürfnis und das Temperament von Kindern und Jugendlichen unvorhersehbare Situationen und Gefahren auftreten können, die eine Verantwortung seitens des Herstellers ausschließen.

Unterweisen Sie Kinder und Jugendliche im ordnungsgemäßen Umgang mit dem Fahrzeug, um Stürze oder Zusammenstöße zu vermeiden. Das Fahrzeug besitzt keine Bremse.

Beaufsichtigen Sie sie und machen Sie sie auf mögliche Gefahren aufmerksam.

Eignung

Das Fahrzeug nur im geeigneten, gesicherten Spielbereich und Schonraum gebrauchen. Verwendung nur auf hindernisfreien, ebenen Untergründen! Dieses Fahrzeug entspricht nicht der StVZO und darf nicht im Straßenverkehr eingesetzt werden. Die zugelassene Gesamtbelastung beträgt maximal 20 kg. Dieses Spielfahrzeug hat potenziell scharfe Kanten.

Achtung. Nicht von Kindern über 36 Monaten zu benutzen (nicht ausreichende Standsicherheit).

Achtung. Mit Schutzausrüstung zu benutzen. Nicht im Straßenverkehr zu verwenden.

Achtung

Kleine Teile, die während der Montage benötigt werden (zum Beispiel Schrauben und Scheiben), dürfen nicht in die Hände kleiner Kinder geraten. Es besteht Erstickungsgefahr durch Verschlucken. Halten Sie auch jegliches Verpackungsmaterial von Kindern fern.

Die Montage muss sehr sorgfältig von einer erwachsenen Person ausgeführt werden, damit es später nicht zu Unfällen oder Verletzungen kommen kann. Nehmen Sie sich dazu ausreichend Zeit. Einige Montagearbeiten erfordern handwerkliches Geschick und Übung im Umgang mit Handwerkzeugen (z.B. Schraubenschlüssel). Wenn Sie sich nicht sicher sind, wenden Sie sich bitte an Ihren Fachhändler oder eine Werkstatt.

An einigen Stellen ist es erforderlich, dass Schrauben mit einem bestimmten Drehmoment angezogen werden. Dieses Drehmoment ist in Newtonmeter angegeben (z.B. 2 Nm). Wenn eine Schraube mit zu geringem Drehmoment angezogen wird, ist die Verbindung möglicherweise noch zu locker und nicht sicher. Wenn das Drehmoment zu groß ist, können Schrauben und andere Teile beschädigt und zerstört werden.

Konzept PUKYMOTO

PUKYMOTO ist ein ergonomisch durchdachtes Kinderfahrzeug, dass die Lücke zwischen einem vierrädrigen Rutschfahrzeug und einem zweirädrigen Laufrad schließt. Es ermöglicht Kindern, die bereits sicher Laufen können, ein dynamischeres und sportlicheres Fahren als bei einem klassischen Rutscher und bietet dabei mehr Kippstabilität (2-rädrige Hinterachse) als ein Laufrad.

Benutzungshinweise

Es ist erforderlich geschlossene Schuhe zu tragen. Das Fahrzeug darf nicht in der Nähe von Treppen, abschüssigem Gelände, Schwimmbecken und anderen Gewässern gefahren werden. Treppen im Umfeld sind so zu sichern, dass Kinder sie auf keinen Fall mit dem Fahrzeug hinauf- oder hinunterfahren können.

Es gilt die gesetzliche Sachmängelhaftung. Schäden die durch unsachgemäße Beanspruchung, Gewalteinwirkung, ungenügende Wartung oder durch normale Abnutzung entstehen, sind von der Sachmängelhaftung ausgeschlossen.

CE-Kennzeichnung

Das Fahrzeug erfüllt die Anforderungen der europäischen Richtlinie 2009/48/EG über die Sicherheit von Spielzeug und trägt daher die CE-Kennzeichnung.

Typenschild

Das Typenschild ist unterhalb am Rahmen angebracht. Notieren Sie die Angaben auf dem Typenschild im Fahrzeugpass am Ende dieser Bedienungsanleitung, um sie bei Fragen oder Ersatzteilbestellungen zur Hand zu haben.

Wartung und Pflege

Überprüfen Sie vor dem Gebrauch alle Teile auf möglichen Verschleiß, sowie Verschraubungen auf ordnungsgemäßen Sitz. Selbst sichernde Muttern sind schwergängig und müssen nach vollständiger Demontage ersetzt werden!

Damit das hohe, konstruktiv vorgegebene Sicherheitsniveau erhalten bleibt, sind verschlissene oder defekte Teile sofort gegen Original PUKY-Ersatzteile auszutauschen. Das Fahrzeug sollte bis zur Instandsetzung aus Sicherheitsgründen nicht benutzt werden. Verbogene Teile nicht richten, sondern austauschen.

Verschleißteile: Räder, Griffbezüge

Das Fahrzeug darf nicht mit einem Hochdruckreiniger gereinigt werden. Reinigen Sie das Fahrzeug mit einer leichten Seifenlösung und reiben Sie anschließend alles sorgfältig mit einem weichen Tuch trocken. Halten Sie korrosionsfördernde Materialien (Streusalz, Meerwasser, Dünger) von dem Fahrzeug fern. Das Fahrzeug darf nicht in feuchten Räumen gelagert werden.

Auspacken und Lieferumfang

Benutzen Sie zum Öffnen der Verpackung und zum Entfernen von Schutzmaterial keine scharfen Gegenstände. Sie könnten versehentlich die Lackierung oder Teile des Fahrzeuges beschädigen.

• Entnehmen Sie alle Teile aus der Verpackung.
• Entfernen Sie das Schutzmaterial. Halten Sie jegliches Verpackungsmaterial von Kindern fern, es besteht Erstickungsgefahr.
• Prüfen Sie die Vollständigkeit und Unversehrtheit der Lieferung. Falls etwas fehlen sollte, dann wenden Sie sich bitte vor Beginn weiterer Arbeiten an Ihren Fachhändler.

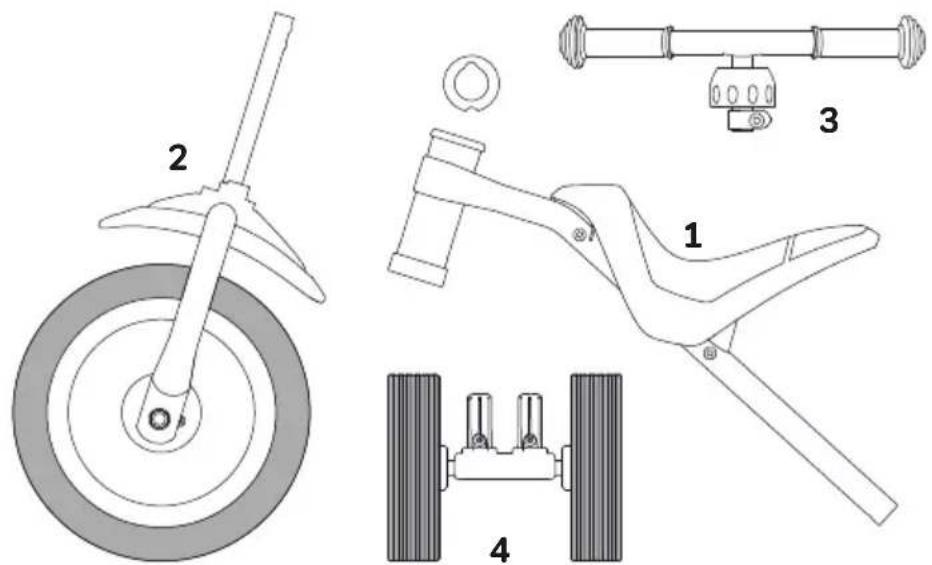

LIEFERUMFANG PUKYMOTO

1. Rahmen inkl. Sitz
2. Gabel inkl. Vorderrad
3. Lenker
4. Hinterachse mit Rädern

Für die Montage benötigen Sie folgendes Werkzeug: (nicht im Lieferumfang enthalten)
- Inbusschlüssel 5 mm

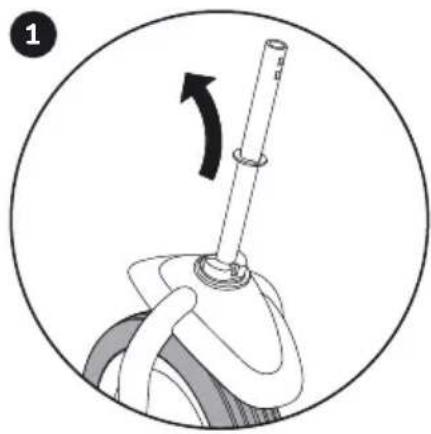

Transportsicherung (Pappe, Gummiband) entfernen und die Unterlegscheibe abnehmen.

2 1 2 !

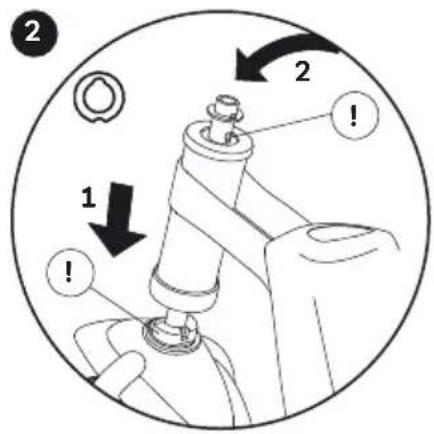

Gabelschaft durch das Steuerkopfrohr, bis zum Anschlag aufsetzten. Korrekte Ausrichtung des Lenkungslagers beachten
(!). Unterlegscheibe wieder aufsetzten. Nasen am Gabelschaft nach hinten ausrichten (!).

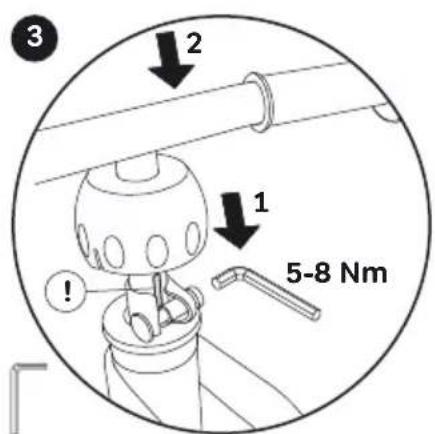

3 2 1 5-8 Nm !

Lenker bis zum Anschlag auf den Gabelschaft aufschieben und Schraube festdrehen. Schlitz im Lenker nach hinten ausrichten(!). Kugelhaube fest nach unten drücken bis sie einrastet.

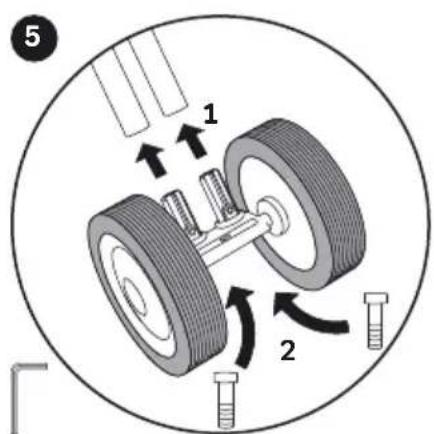

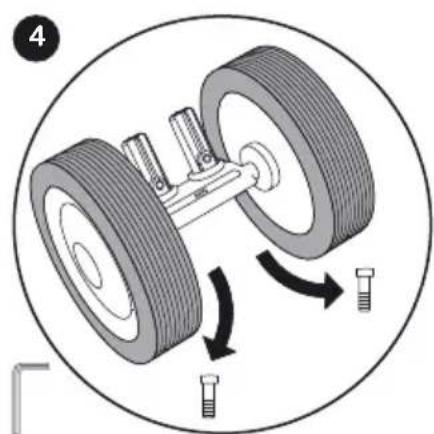

Schrauben aus Hinterachse herausdrehen. Hinterachse in gewünschter Ausrichtung -

5 1 2

Sitzhöhe Min. (27 cm) oder Sitzhöhe Max. (29 cm) - in Rahmen einstecken. Schrauben einsetzen und mit Werkzeug (Inbus) festschrauben.

BEDIENUNG

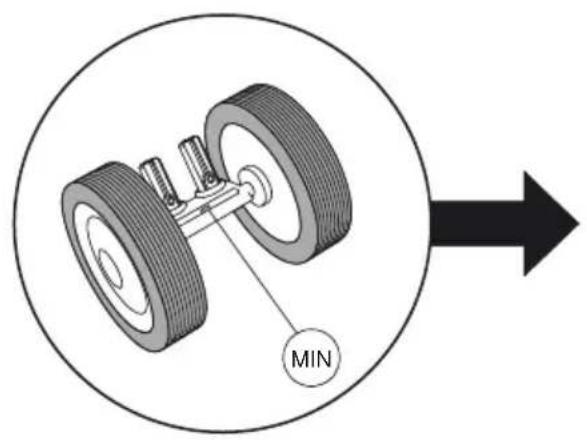

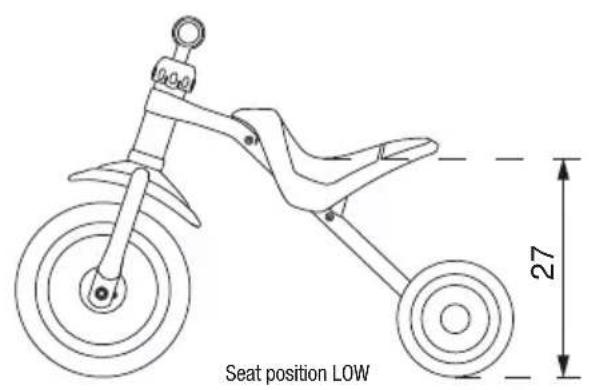

Sitzhöhe durch Drehung der Hinterachse - Sitzhöhe Min (27 cm) oder Sitzhöhe Max (29 cm) - anpassen.

MIN

Seit dem 01. September 2016 (Kaufdatum) gewährt PUKY für alle Fahrzeuge eine 5-jährige Garantie auf Rahmen, Gabeln und Lenker. Diese Garantie ist übertragbar und kann im Fall von Verarbeitungs- und Materialfehlern auch von Zweit- oder Drittkäufern in Anspruch genommen werden. Um die Garantie erstmals zu aktivieren, ist eine (Online-) Registrierung des Käufers innerhalb von 4 Wochen nach dem Kauf des Fahrzeuges erforderlich. Weitere Informationen erhalten Sie unter: www.puky.de

GB

Keine Beschränkung auf Erstkäufer / not limited to first-time buyers

* auf Rahmen, Lenker und Gabel /on frames, handlebars and forks

TYPENSCHILD/IDENTIFICATION PLATE/IDENTIFICATION PLATE/TYPEPLAATJE/PLAQUE SIGNALÉTIQUE/TYPESKILT/TARGHETTA/OZNAKOWANIE PRODUKTU/

Bitte Ihr Typenschild umseitig ausfüllen!

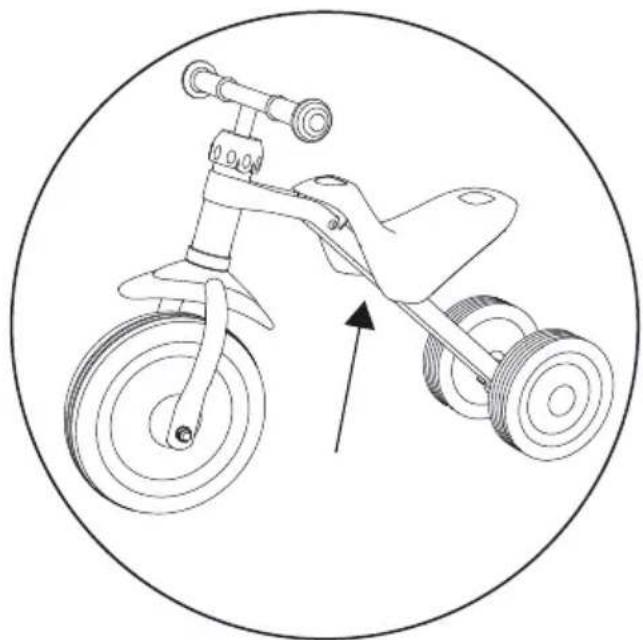

Das PUKY-Typenschild ist, wie auf den folgenden Zeichnungen beschrieben, an den Fahrzeugen angebracht und für Ersatzteilbestellungen bei Ihrem Fachhändler zu notieren.

Puky GmbH & Co. KG. Fortunastr. 11 D-42489 Wüllrath R 03L rot S.Nr.: E 5357.07 P.Nr. 01.0115.1234

Muster/Specimen/Model/Modèle/Model/Esempio/Wzór/Model/Muestra/Образец

Ihr Fachhändler/Your dealer/Uw dealer/
