Produkttyp	Deckenventilator
Marke	Bestron
Modell	Summer Breeze DCF52LSR
Spannungsversorgung	220-240 V ~ 50/60 Hz
Anzahl der Flügel	5
Geschwindigkeiten	3 (schnell, mittel, langsam)
Fernbedienung	Ja, enthalten
Beleuchtung	E14-Lampe (max. 40 W)
Sommer-/Wintermodus	Ja, am Schalter umschaltbar
Mindestabstand Boden-Flügel	2,30 m
Empfohlene Installation	Durch einen qualifizierten Elektriker
Garantie	60 Monate
Kundendienst	www.bestron.com/service
Sicherheit	Strom vor der Montage abschalten; nicht eintauchen
Reinigung	Weiches, trockenes Tuch; keine Scheuermittel
Reparierbarkeit	Nicht selbst reparieren; einen Fachmann kontaktieren
Mitgeliefertes Zubehör	Fernbedienung, Empfänger, Montageschrauben (2x), Flügelschrauben (15x), Auswuchtgewichte, Klemme, Glasschirm
Kompatibler Lampentyp	LED empfohlen, E14, max. 40 W
Maximales Gewicht der Montageplatte	Mindestens 10 kg
Verwendung	Nur für den Hausgebrauch

Häufig gestellte Fragen - Summer Breeze DCF52LSR BESTRON

Wie installiere ich den Deckenventilator Bestron Summer Breeze?

Schalten Sie vor allem den Strom am Sicherungskasten aus. Befestigen Sie die Montageplatte fest an der Decke mit den mitgelieferten Schrauben. Montieren Sie die Flügel am Motor, indem Sie jeden Flügel in die Schlitze einsetzen und die 3 Schrauben pro Flügel festziehen. Hängen Sie den Motor an die Montageplatte, verbinden Sie die Kabel (blau an N, braun/schwarz an L, grün/gelb an Erde) und setzen Sie den Empfänger ein. Befestigen Sie die dekorative Abdeckung, installieren Sie die E14-Lampe (max. 40 W) und den Glasschirm. Schalten Sie den Strom wieder ein.

Wie verwende ich die Fernbedienung?

Die Fernbedienung steuert den Ventilator und die Beleuchtung. Drücken Sie die Taste 0, um den Ventilator ein-/auszuschalten. Die Tasten max. Geschw., mittl. Geschw. und min. Geschw. stellen die Geschwindigkeit ein. Für das Licht drücken Sie ON zum Einschalten und OFF zum Ausschalten.

Wie wechsle ich die Lampe des Ventilators?

Stellen Sie sicher, dass der Strom ausgeschaltet ist. Schrauben Sie den Glasschirm vorsichtig gegen den Uhrzeigersinn ab. Entfernen Sie die alte Lampe durch Drehen. Ersetzen Sie sie durch eine E14-Lampe mit maximal 40 W (vorzugsweise LED). Schrauben Sie den Glasschirm im Uhrzeigersinn wieder fest.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie zuerst, ob der Wandschalter für die Beleuchtung eingeschaltet ist. Kontrollieren Sie dann, ob der Strom am Sicherungskasten wieder eingeschaltet ist. Wenn nichts funktioniert, schalten Sie den Strom aus und überprüfen Sie die Kabelverbindungen im Klemmenblock. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie balanciere ich die Flügel des Ventilators aus?

Wenn der Ventilator wackelt, überprüfen Sie zuerst, ob alle Flügelschrauben fest angezogen sind. Wenn das nicht hilft, tauschen Sie zwei Flügel gegeneinander aus. Verwenden Sie dann das mitgelieferte Auswuchtkit: Setzen Sie die Klemme auf einen Flügel und testen Sie, verschieben Sie sie dann, bis die Vibrationen nachlassen. Fügen Sie bei Bedarf Auswuchtgewichte hinzu.

Wie reinige ich den Ventilator?

Verwenden Sie ein weiches, trockenes Tuch, um die Flügel und den Motor zu entstauben. Verwenden Sie niemals Wasser, Scheuermittel oder Lösungsmittel. Knicken Sie die Flügelhalterungen beim Reinigen nicht. Trennen Sie das Gerät vor der Reinigung immer vom Strom.

Was ist der Unterschied zwischen Sommer- und Wintermodus?

Der Ventilator hat einen Schalter, um die Drehrichtung umzukehren. Im Sommer-Modus (Schalter nach oben) drehen sich die Flügel gegen den Uhrzeigersinn und erzeugen eine kühlende Brise. Im Winter-Modus (Schalter nach unten) drehen sie sich im Uhrzeigersinn, um warme Luft von der Decke zum Boden zu zirkulieren.

Was tun, wenn der Ventilator Geräusche macht?

Das Geräusch kann von einer locker montierten Montageplatte kommen. Überprüfen Sie, ob die Platte fest an der Decke verschraubt ist. Stellen Sie auch sicher, dass alle Flügelschrauben fest angezogen sind. Wenn das Geräusch anhält, überprüfen Sie den Flügelauswucht wie in der Anleitung beschrieben.

Wie ist die Garantie für den Bestron Summer Breeze Ventilator?

Der Ventilator hat eine Garantie von 60 Monaten (5 Jahre) ab Kaufdatum, die Herstellungs- und Funktionsfehler abdeckt. Reparaturen sind arbeits- und materialkostenfrei. Die Garantie deckt keine Schäden durch unsachgemäße Verwendung, nachlässigen Transport oder Reparaturen durch nicht qualifizierte Personen ab.

Kann ich den Ventilator selbst installieren?

Die Installation ist möglich, wenn Sie elektrische Kenntnisse haben. Es wird jedoch empfohlen, einen qualifizierten Elektriker zu beauftragen, um eine feste Deckenbefestigung und einen korrekten elektrischen Anschluss zu gewährleisten. Halten Sie den Mindestabstand von 2,30 m zwischen den Flügeln und dem Boden ein.

BEDIENUNGSANLEITUNG Summer Breeze DCF52LSR BESTRON

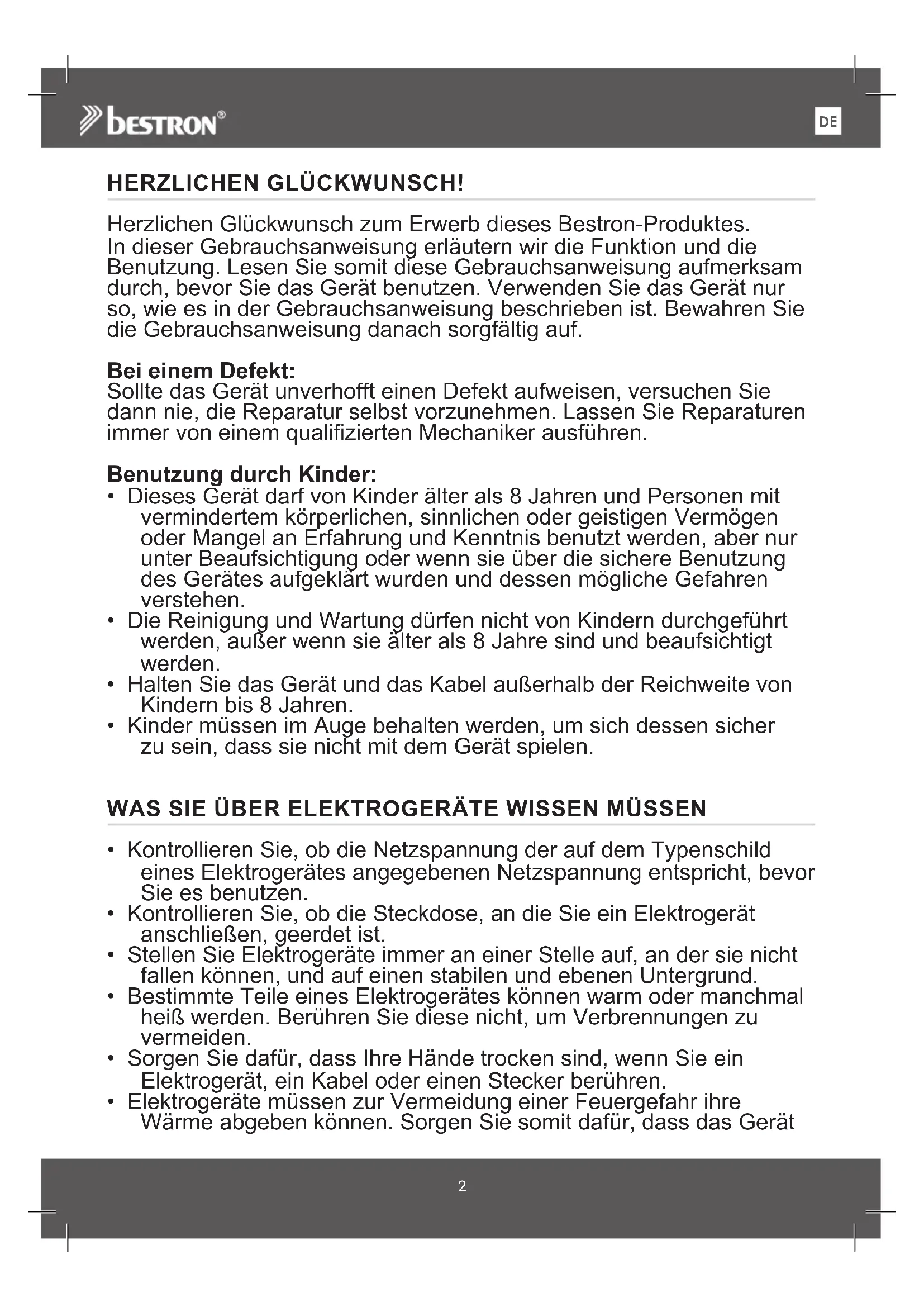

Herzlichen Glückwunsch zum Erwerb dieses Bestron-Produktes. In dieser Gebrauchsanweisung erläutern wir die Funktion und die Benutzung. Lesen Sie somit diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät benutzen. Verwenden Sie das Gerät nur so, wie es in der Gebrauchsanweisung beschrieben ist. Bewahren Sie die Gebrauchsanweisung danach sorgfältig auf.

Bei einem Defekt:

Sollte das Gerät unverhofft einen Defekt aufweisen, versuchen Sie dann nie, die Reparatur selbst vorzunehmen. Lassen Sie Reparaturen immer von einem qualifizierten Mechaniker ausführen.

Benutzung durch Kinder:

• Dieses Gerät darf von Kinder älter als 8 Jahren und Personen mit vermindertem körperlichen, sinnlichen oder geistigen Vermögen oder Mangel an Erfahrung und Kenntnis benutzt werden, aber nur unter Beaufsichtigung oder wenn sie über die sichere Benutzung des Gerätes aufgeklärt wurden und dessen mögliche Gefahren verstehen.
  • Die Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, außer wenn sie älter als 8 Jahre sind und beaufsichtigt werden.
• Halten Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern bis 8 Jahren.
• Kinder müssen im Auge behalten werden, um sich dessen sicher zu sein, dass sie nicht mit dem Gerät spielen.

WAS SIE ÜBER ELEKTROGERÄTE WISSEN MÜSSEN

• Kontrollieren Sie, ob die Netzspannung der auf dem Typenschild eines Elektrogerätes angegebenen Netzspannung entspricht, bevor Sie es benutzen.
• Kontrollieren Sie, ob die Steckdose, an die Sie ein Elektrogerät anschließen, geerdet ist.
• Stellen Sie Elektrogeräte immer an einer Stelle auf, an der sie nicht fallen können, und auf einen stabilen und ebenen Untergrund.
• Bestimmte Teile eines Elektrogerätes können warm oder manchmal heiß werden. Berühren Sie diese nicht, um Verbrennungen zu vermeiden.
• Sorgen Sie dafür, dass Ihre Hände trocken sind, wenn Sie ein Elektrogerät, ein Kabel oder einen Stecker berühren.
• Elektrogeräte müssen zur Vermeidung einer Feuergefahr ihre Wärme abgeben können. Sorgen Sie somit dafür, dass das Gerät

ausreichend frei ist und nicht mit brennbarem Material in Kontakt kommen kann. Elektrogeräte dürfen nie bedeckt werden.

- Sorgen Sie dafür, dass Elektrogeräte, Kabel oder Stecker nicht mit Wasser in Berührung kommen.

• Tauchen Sie Elektrogeräte, Kabel oder Stecker nie in Wasser oder eine andere Flüssigkeit.

- Fassen Sie Elektrogeräte nie an, wenn sie ins Wasser gefallen sind. Ziehen Sie direkt den Stecker aus der Steckdose. Benutzen Sie das Gerät nicht mehr.

- Sorgen Sie dafür, dass Elektrogeräte, Kabel und Stecker nicht mit Hitzequellen, wie zum Beispiel eine heiße Kochplatte oder offenes Feuer, in Berührung kommen.

- Lassen Sie Kabel nie über den Rand der Anrichte, Arbeitsplatte oder einen Tisch hängen.

- Ziehen Sie den Stecker immer aus der Steckdose, wenn Sie das Elektrogerät nicht benutzen.

- Wenn Sie den Stecker aus der Steckdose ziehen, ziehen Sie dann am Stecker selbst und nicht am Kabel.

- Kontrollieren Sie regelmäßig, ob das Kabel des Elektrogerätes noch intakt ist. Benutzen Sie das Gerät nicht, wenn das Kabel Beschädigungen aufweist. Wenn das Kabel beschädigt ist, muss es vom Hersteller, einem technischen Kundendienst oder einer Person mit einer ähnlichen Qualifikation ersetzt werden, um jede Gefahr zu vermeiden.

- Das Gerät darf nicht mittels eines externen Zeitschalters oder durch ein separates System mit Fernbedienung eingeschaltet werden.

WAS SIE ÜBER DIESES GERÄT WISSEN MÜSSEN

- Seien Sie vorsichtig, wenn Sie das Gerät im Freien benutzen.

- Benutzen Sie das Gerät nie in feuchten Räumen.

- Reinigen Sie das Gerät nach der Benutzung gründlich (siehe Reinigung und Wartung).

- Unser Rat: lassen sie die Installation von einem qualifizierten Elektriker vornehmen, der die Stärke der Tragenden Deckenglieder messen und den richtigen elektrischen Anschluss herstellen kann.

- Um das Verletzungsrisiko zu verringern, verwenden sie nur die beiden Stahlschrauben (sowie den Sicherungsring), die zur Montage mitgeliefert wurden.

- Um das Verletzungsrisiko zu verringern, biegen sie die Flügelhalter nicht, wenn sie sie installieren, die Flügel ausgleichen oder den Ventilator reinigen. Zwischen die rotierenden Ventilatorflügel dürfen keine Fremdkörper gelangen.

UMWELT

- Werfen Sie Verpackungsmaterial, wie zum Beispiel Plastik und Karton, in die dazu bestimmten Container.

Dieses Produkt am Ende der Nutzungsdauer nicht als normalen Haushaltabfall entsorgen, sondern bei einer Sammelstelle zur Wiederverwendung von elektrischem und elektronischem Gerät. Achten Sie auf das Symbol auf dem Produkt, der Gebrauchsanweisung oder Verpackung.

• Die Materialien können wie angegeben wiederverwendet werden. Durch Ihre Hilfe bei der Wiederverwendung, der Verarbeitung der Materialien oder anderen Formen der Nutzung des alten Gerätes leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

- Informieren Sie sich bei der Gemeinde nach der richtigen Sammelstelle bei Ihnen in der Nähe.

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Anforderungen gemäß den Europäischen Richtlinien.

A##

BEZEICHNUNG SYMBOL WERT EINHEIT
MAXIMALER VOLUMENSTROM F 120,30 M3/MIN
VENTILATOR-LEISTUNGSAUFNAHME P 42,4 W
SERVICEVERHÄLTNIS	SV	2,84	(M3/MIN)/W
LEISTUNGSAUFNAHME IM BEREITSCHAFTSZUSTAND	PSB	0	W
VENTILATOR-SCHALLLEISTUNGSPEGEL	LWA	44.70	dB(A)
MAXIMALE LUFTGESCHWINDIGKEIT	C	1.78	METERS/SEC
MESSNORM FÜR DIE ERMITTLUNG DES SERVICEVERHÄLTNISSES	(EU) NO 206/2012 + (EU) 2016/2282
KONTAKTADRESSE FÜR WEITERE INFORMATIONEN: WWW.BESTRON.COM

FUNKTIONSWEISE -Allgemein

Das Gerät ist nur für Haushaltszwecke bestimmt, nicht für den professionellen Gebrauch.

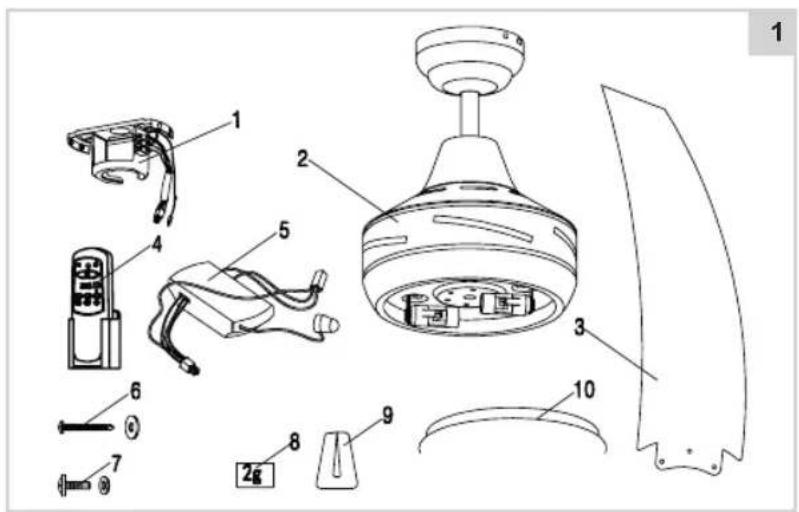

1. Montageplatte
2. Motor
3. Ventilatorflügel (5x)
4. Fernbedienung
5. Fernbedienungsempfänger
6. Schraubensatz-Montageplatte (2x)
7. Ventilatorblattschraubensatz (15x)
8. Ausgleichsgewicht
9. Ausgleichshalterung
10. Glaslampenabdeckung

MONTAGE - Anbringung der Montageplatte

ACHTUNG:

• SCHALTEN SIE STETS DIE STROMVERSORGUNG IN IHREM SICHERUNGSKASTEN AUS, BEVOR SIE MIT DER MONTAGE DES DECKENVENTILATORS BEGINNEN.
• Stellen Sie sicher, dass der Ventilator so aufgehängt ist, dass der Abstand zwischen den Ventilatorflügeln und dem Boden mindestens 2,30 m beträgt.

1 2 1 A B C 2 x 2 1 STOP

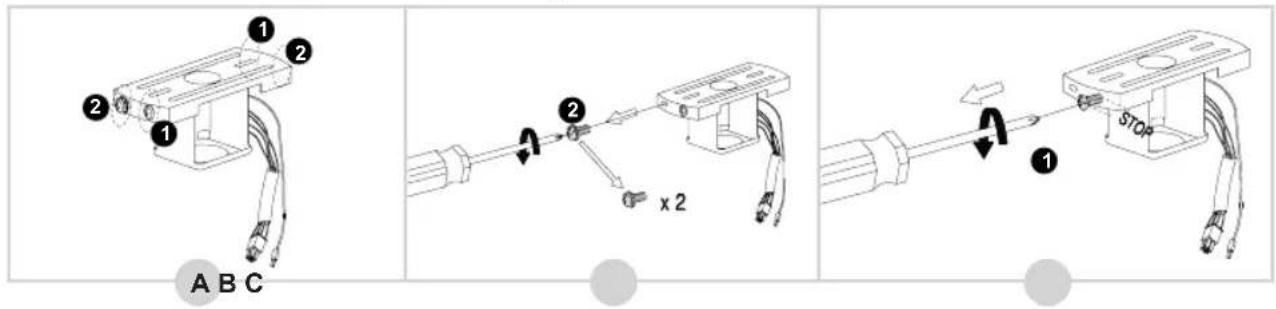

1. In der Verpackung ist die Montageplatte mit vier Schrauben an der dekorativen Abdeckung befestigt (siehe Abbildung A).
2. Lösen Sie die beiden Schrauben ① um eine halbe Umdrehung (B).

3. Lösen und entfernen Sie dann die beiden Schrauben ② (C) vollständig.

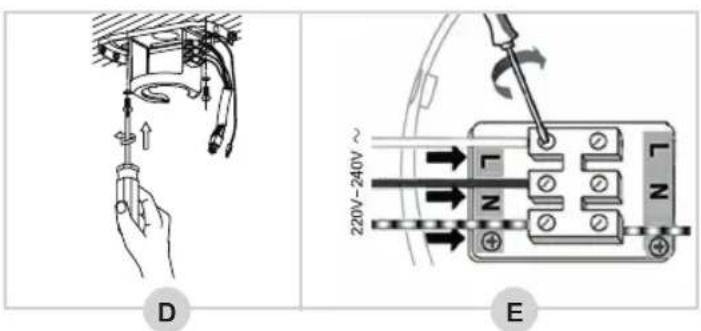

4. Entfernen Sie die Montageplatte von der dekorativen Abdeckung und befestigen Sie die Montageplatte sicher an der Decke (D). Stellen Sie sicher, dass die Montageplatte fest genug montiert ist, um ein Gewicht von mindestens 10 kg zu tragen.

5. Schrauben Sie nün die Verkabelung richtig in den Klemmenblock (E):

6. Blauer Draht → N
   • Brauner oder schwarzer Draht → L
   • Erdungskabel (grün/gelb) → ⏚

D 220V-240V E

MONTAGE - Montage der Ventilatorblätter am Motorgehäuse

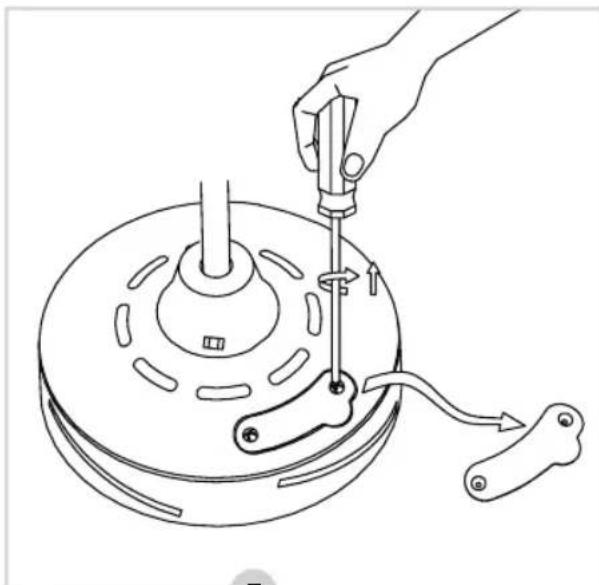

1. Entfernen Sie die beiden Schrauben von der Abdeckplatte am oben Teil des Motorgehäuses (siehe Abbildung F).

erwenden Sie für die folgenden Schritte einen Magnetschraubendreher!

1. Setzen Sie die Ventilatorflügel in die Schlitze um das Motorgehäuse ein. Richten Sie die Ventialtorflügel an den drei Schraublöchern aus. Befestigen Sie die drei Ventilatorblattschrauben (siehe Abbildung 1-7) durch die Öffnung, die beim Entfernen der Abdeckplatte freigelegt ist. Wenn Sie die Löcher nicht sehen können, steht der Ventilatorflügel auf dem Kopf. Der Ventilatorflügel passt genau, die Schrauben sollten senkrecht zum Ventilatorflügel stehen (G).
2. Bringen Sie die Abdeckplatte wieder an, indem Sie Schritt 1 umkehren.
3. Wiederholen Sie diesen Vorgang für die anderen vier Ventilatorflügel. Ziehen Sie alle Ventialtorblattschrauben gleichmäßig und sicher an, um einen leisen, wackelfreien Betrieb des Ventilators zu gewährleisten.

Die Ventilatorblätter sind jetzt ordnungsgemäß montiert.

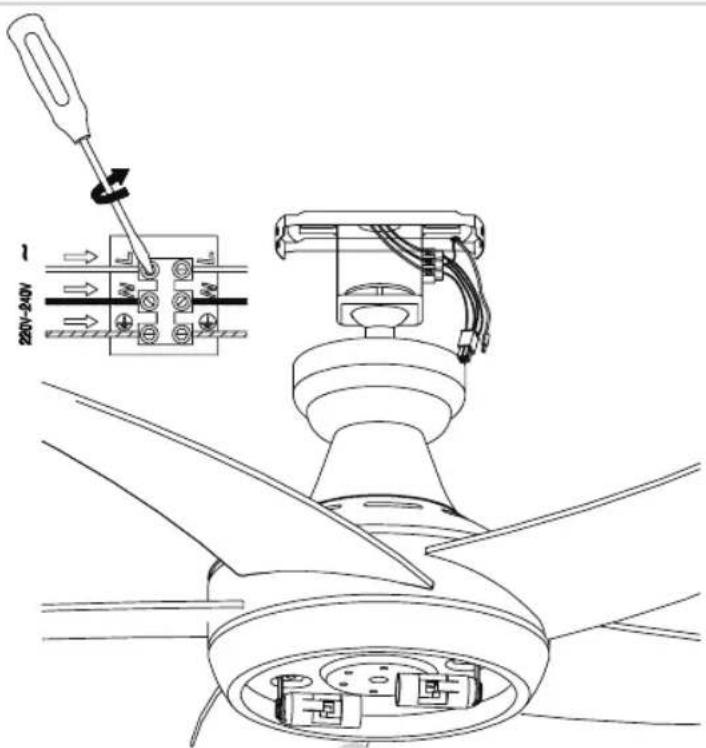

MONTAGE - Montage des Ventilatormotors an die Montageplatte

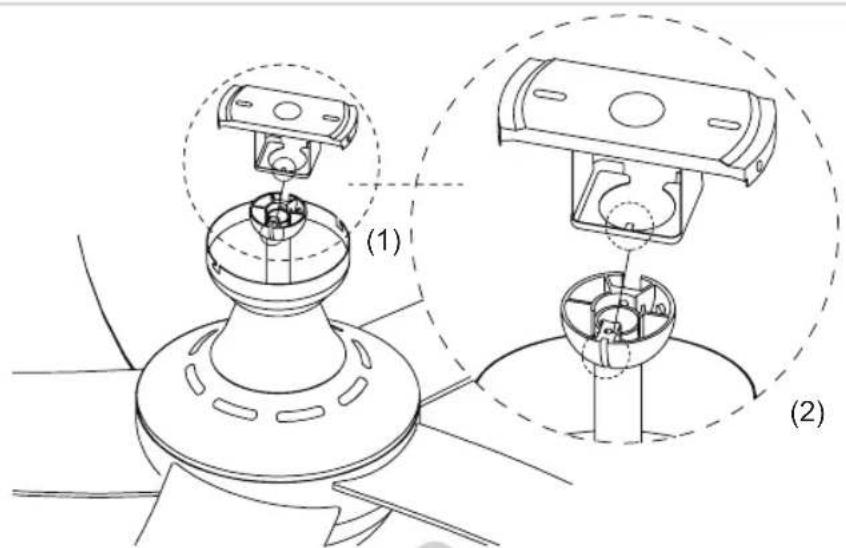

1. Führen Sie den Ventilatormotor vorsichtig durch die Montageplatte (H). Drehen Sie den Ventilatormotor, bis der hervorstehende Stift (1) in die Kerbe (2) einrastet.

220V-240V

1

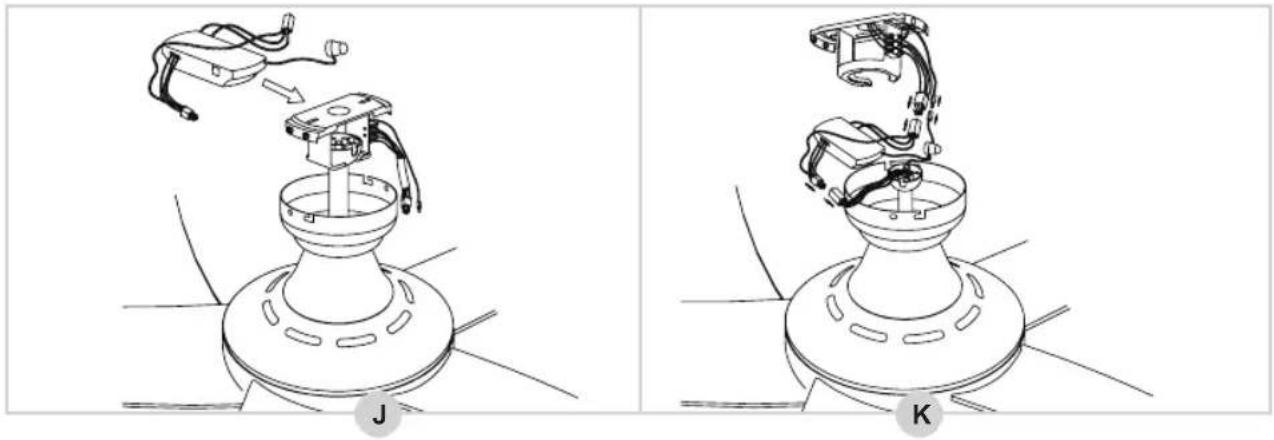

1. Schieben Sie nun den Empfänger in die Montageplatte (J).
2. Verbinden Sie die Anschlüsse des Ventilators und des Empfängers (siehe Abbildung K).

MONTAGE - Montage des Ventilators an der Montageplatte

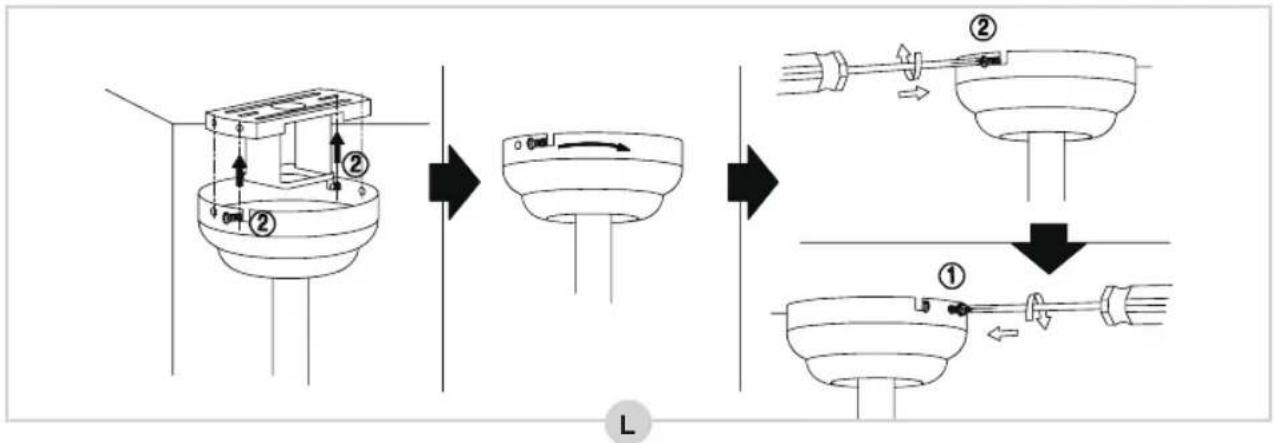

1. Legen Sie nun die dekorative Abdeckung über die Montageplatte und schrauben Sie sie auf (L).


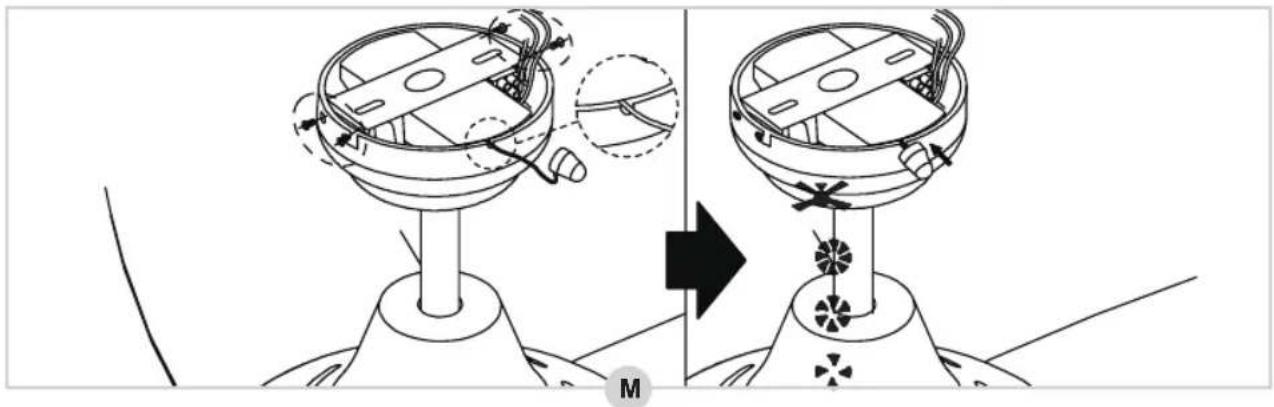

HINWEIS: Legen Sie das Kabel mit dem Sensor in die Aussparung der dekorativen Abdeckung und kleben Sie es mit dem Aufkleber auf der Unterseite an die Decke. (M)

1. Setzen Sie die beiden Schrauben wieder in die Dekorationsabdeckung ein und ziehen Sie sie ebenfalls fest (L).

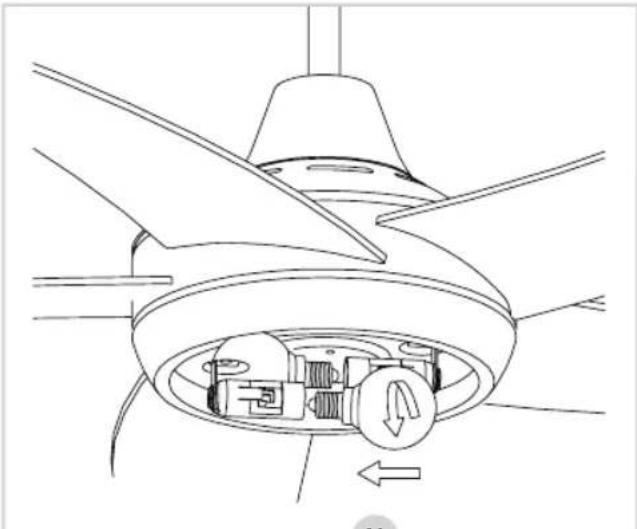

1. Setzen Sie nun einen Lampentyp E14 (max. 40 Watt) in die Lampenfassung ein (siehe Abbildung N).
2. Befestigen Sie die Glaslampenabdeckung vorsichtig an der Lichtplatte (O).

Der Ventilator ist jetzt richtig montiert. Sie können jetzt die Stromversorgung in Ihrem Sicherungskasten wieder einschalten.

VERWENDUNG-Bedienung

Der Ventilator kann mit der mitgelieferten Fernbedienung bedient werden. Das Gerät verfügt über 3 Geschwindigkeiten, von denen jede über eine separate Taste bedient werden kann: schnell, mittel und langsam.

Die Fernbedienung verfügt außerdem über zwei Tasten zur Steuerung des Ventilators: Ein und Aus.

		TASTE FUNKTION
		ON LICHT AN
		OFF LICHT AUS
		0 VENT. ON/OFF

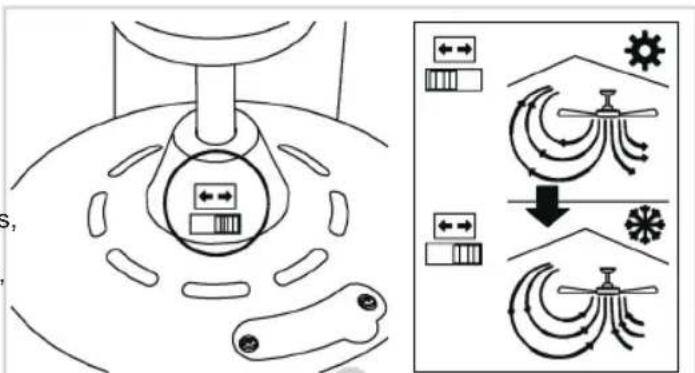

VERWENDUNG -Sommer- und Wintermodus

Der Ventilator ist mit einem Sommer- und Wintermodus ausgestattet: Im Sommermodus bläst der Ventilator Luft direkt nach unten, um eine kühle Brise zu erzeugen, während im Wintermodus Luft durch den Raum zirkuliert, um beispielsweise die Wärme Ihrer Heizung im gesamten Raum zu verteilen.

1. Schalten Sie den Schalter nach links, um den Sommermodus zu aktivieren.
2. Schalten Sie den Schalter nach rechts, um den Wintermodus zu aktivieren.

Problem Wahrscheinliche Ursache Empfohlene Maßnahme zur Behebung
Ventilator startet nicht.	1. Der Ventilator ist an einen Wandlichtschalter angeschlossen und nicht eingeschaltet.2. Die Stromversorgung im Sicherungskasten wurde nicht wieder eingeschaltet oder ist ausgefallen.3. Die Kabel zum Ventilator sind lose.	1. Stellen Sie sicher, dass der Lichtschalter eingeschaltet ist.2. Überprüfen Sie, ob die Hauptstromversorgung im Sicherungskasten eingeschaltet ist.3. Überprüfen Sie die Verkabelung zum Ventilator auf lose Kabel.ACHTUNG:Stellen Sie sicher, dass die Hauptstromversorgung ausgeschaltet ist, bevor Sie die Verkabelung überprüfen!
Ventilator macht Lärm.	1. Montageplatte ist nicht richtig montiert.	1. Überprüfen Sie, ob die Montageplatte (noch) ordnungsgemäß an der Decke befestigt ist. Siehe 'Montage - Anbringung der Montageplatte'.

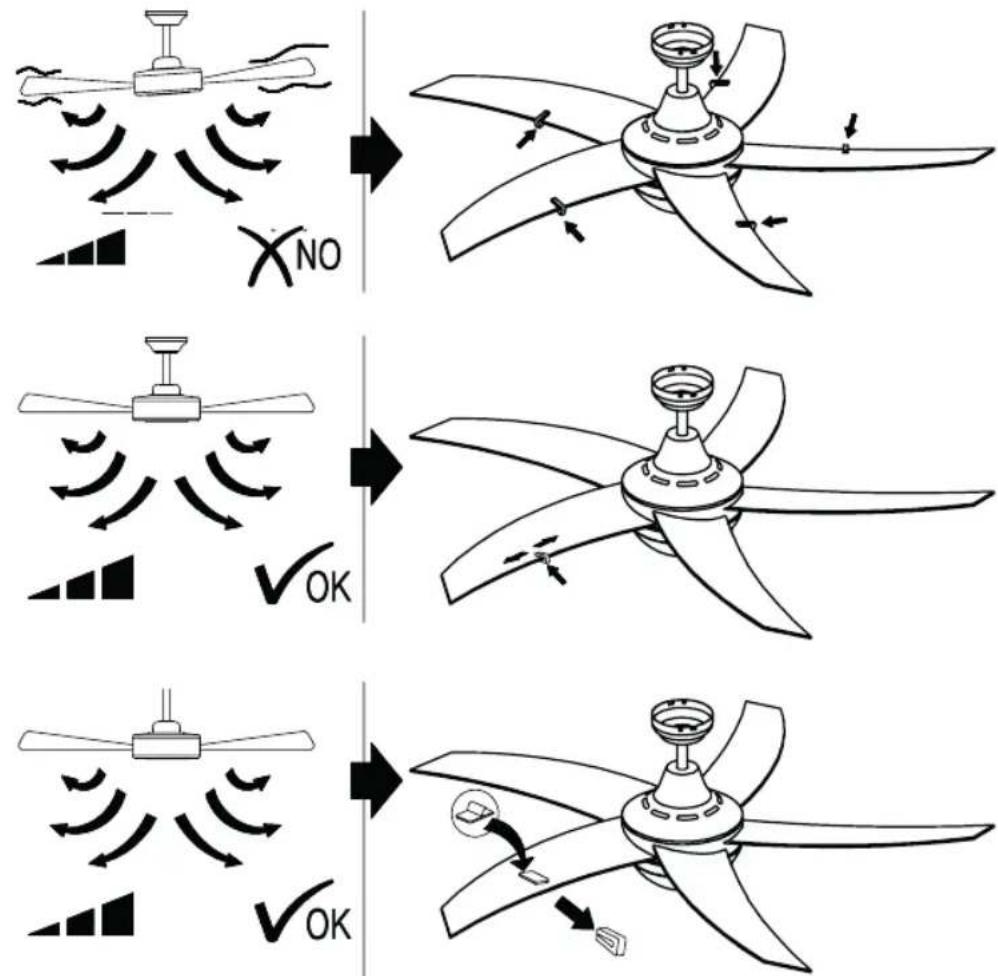

AUSWUCHTEN DER VENTILATORBLÄTTER

Wir tun unser Möglichstes, um das Produkt perfekt zu liefern. Es besteht jedoch weiterhin die Möglichkeit, dass die Blätter manchmal ausgewuchtet werden müssen. Folgen Sie zunächst den beiden oben genannten möglichen Lösungen. Wenn dies nicht funktioniert, versuchen Sie, 2 Ventilatorblätter auszutauschen. Bleibt der Ventilator unausgeglichen? Versuchen Sie dann, es mit dem mitgelieferten Ausgleichssatz auszubalancieren (siehe Abbildung Q).

PROBLEME LÖSEN - Lampe austauschen

BITTE BEACHTEN SIE:

- Schalten Sie immer die Stromversorgung in Ihrem Sicherungskasten aus, bevor Sie eine Lampe austauschen.

Verwenden Sie vorzugsweise eine LED-Lampe mit E14. LED-Lampen halten viel länger und verbrauchen sehr wenig Energie. Wenn die Lampe defekt ist, ziehen Sie die Glühbirne vorsichtig nach unten, damit sie sich von den Halterungen löst. Drehen Sie dann die Lampe los (gegen den Uhrzeigersinn) und ersetzen Sie sie durch eine geeignete neue Lampe. Setzen Sie dann den Glaslampenschirm vorsichtig wieder ein, indem Sie ihn am Motorgehäuse im Uhrzeigersinn drehen.

Die Lampe ist jetzt richtig ausgetauscht. Sie können jetzt die Stromversorgung in Ihrem Sicherungskasten wieder einschalten.

GARANTIEBESTIMMUNGEN

Bestron handhabt unter den folgenden Bedingungen eine Garantie von 60 Monaten ab Kaufdatum gegen Defekte, die durch Herstellungs- und/oder Materialfehler entstanden sind.

1. Im genannten Garantiezeitraum werden keine Kosten für Arbeitslohn und Material berechnet.
2. Die unter der Garantie ausgeführte Reparatur verlängert nicht die Garantiefrist.
3. Defekte Zubehörteile oder bei Umtausch die defekten Geräte selbst werden automatisch Eigentum von Bestron.

4. Die Garantie gilt ausschließlich für den ersten Käufer und ist nicht übertragbar.

5. Die Garantie gilt nicht für einen Schaden, der entstanden ist durch:

- Unfälle

• falsche Benutzung

- Verschleiß

- Verwahrlosung

- Fehlerhafte Installation

- Anschluss an eine andere Netzspannung als die, die auf dem Typenschild genannt ist

- Unautorisierte Veränderung

• Von nicht qualifizierten Dritten ausgeführte Reparaturen

- Benutzung entgegen den geltenden gesetzlichen, technischen oder Sicherheitsnormen

- Unsorgfältigen Transport ohne geeignete Verpackung oder anderen Schutz

1. Ein Anspruch auf Garantie kann nicht erhoben werden bei:

- Einem Schaden während des Transports

- Der Entfernung oder Änderung der Seriennummer des Gerätes

1. Von der Garantie ausgenommen sind:

- Kabel

- Lampen

• Zubehörteile aus Glas

1. Die Garantie berechtigt neben dem Ersatz beziehungsweise der Reparatur der defekten Zubehörteile nicht zu irgendeiner Erstattung eines eventuellen Schadens. Bestron kann nie für einen eventuellen Folgeschaden oder irgendwelche andere Konsequenzen, die durch oder in Bezug auf das von ihr gelieferte Gerät entstanden sind, haftbar gemacht werden.

2. Der Garantieanspruch kann nur bei Ihrem (Web-)Händler oder direkt beim Bestron Kundendienst geltend gemacht werden. Senden Sie ein Gerät nicht ohne vorherige Rücksprache zurück. Das Paket kann dann abgelehnt werden und eventuelle Kosten gehen zu Ihren Lasten. Nehmen Sie erst für Anweisungen, wie Sie das Gerät einpacken und versenden müssen, Kontakt auf. Jedem Garantieanspruch muss der Kaufbeleg beigefügt werden.

SERVICE

Sollte sich unverhofft eine Störung ergeben, dann können Sie mit dem BESTRON-Kundendienst Kontakt aufnehmen: www.bestron.com/service
