Summer Breeze DCF52LSR - Admirador BESTRON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de techo
Marca	Bestron
Modelo	Summer Breeze DCF52LSR
Alimentación	220-240 V ~ 50/60 Hz
Número de aspas	5
Velocidades	3 (rápida, media, lenta)
Mando a distancia	Sí, incluido
Iluminación	Bombilla E14 (máx. 40 W)
Modo verano/invierno	Sí, conmutable mediante interruptor
Distancia mínima suelo-aspas	2,30 m
Instalación recomendada	Por un electricista cualificado
Garantía	60 meses
Servicio postventa	www.bestron.com/service
Seguridad	Cortar la corriente antes del montaje; no sumergir
Limpieza	Paño suave y seco; no usar productos abrasivos
Reparabilidad	No reparar uno mismo; contactar a un profesional
Accesorios incluidos	Mando a distancia, receptor, tornillos de montaje (2x), tornillos de aspas (15x), contrapesos, clip de equilibrio, pantalla de vidrio
Tipo de bombilla compatible	LED recomendada, E14, máx. 40 W
Peso soportado por la placa	Mínimo 10 kg
Uso	Solo uso doméstico

Preguntas frecuentes - Summer Breeze DCF52LSR BESTRON

¿Cómo instalar el ventilador de techo Bestron Summer Breeze?

Ante todo, corte la corriente en el cuadro eléctrico. Fije firmemente la placa de montaje al techo usando los tornillos incluidos. Ensamble las aspas en el motor insertando cada aspa en las ranuras y atornillando los 3 tornillos por aspa. Cuelgue el motor en la placa de montaje, conecte los cables (azul a N, marrón/negro a L, verde/amarillo a tierra) e inserte el receptor. Fije la cubierta decorativa, instale la bombilla E14 (máx. 40 W) y la pantalla de vidrio. Restablezca la corriente.

¿Cómo usar el mando a distancia?

El mando a distancia permite controlar el ventilador y la iluminación. Use el botón 0 para encender/apagar el ventilador. Los botones velocidad máx., velocidad media y velocidad mín. ajustan la velocidad. Para la luz, presione ON para encender y OFF para apagar.

¿Cómo cambiar la bombilla del ventilador?

Asegúrese de que la corriente esté cortada. Desenrosque con cuidado la pantalla de vidrio girando en sentido antihorario. Retire la bombilla vieja girándola también. Reemplácela por una bombilla E14 de potencia máxima 40 W (preferiblemente LED). Vuelva a enroscar la pantalla girando en sentido horario.

¿Qué hacer si el ventilador no arranca?

Primero verifique que el interruptor de pared para la iluminación esté encendido. Luego, compruebe que la corriente esté restablecida en el cuadro eléctrico. Si nada funciona, corte la corriente e inspeccione las conexiones de los cables en el bloque de conexiones. Si el problema persiste, contacte al servicio postventa.

¿Cómo equilibrar las aspas del ventilador?

Si el ventilador oscila, primero intente verificar que todos los tornillos de las aspas estén bien apretados. Si eso no es suficiente, intercambie dos aspas entre sí. Luego use el kit de equilibrado incluido: coloque el clip de equilibrio en un aspa y pruebe, luego muévalo hasta reducir las vibraciones. Agregue contrapesos si es necesario.

¿Cómo limpiar el ventilador?

Use un paño suave y seco para quitar el polvo de las aspas y el motor. Nunca use agua, productos abrasivos ni disolventes. No doble los soportes de aspa al limpiar. Siempre desconecte el aparato antes de limpiarlo.

¿Cuál es la diferencia entre el modo verano y el modo invierno?

El ventilador tiene un interruptor para invertir el sentido de giro. En modo verano (interruptor hacia arriba), las aspas giran en sentido antihorario para crear una brisa refrescante. En modo invierno (interruptor hacia abajo), las aspas giran en sentido horario para hacer circular el aire caliente del techo hacia el suelo.

¿Qué hacer si el ventilador hace ruido?

El ruido puede deberse a una placa de montaje mal fijada. Verifique que la placa esté firmemente atornillada al techo. También asegúrese de que todos los tornillos de las aspas estén bien apretados. Si el ruido persiste, revise el equilibrado de las aspas como se describe en el manual.

¿Cuál es la garantía del ventilador Bestron Summer Breeze?

El ventilador cuenta con una garantía de 60 meses (5 años) desde la fecha de compra, que cubre defectos de fabricación y funcionamiento. Las reparaciones son gratuitas en mano de obra y piezas. La garantía no cubre daños por mal uso, transporte negligente o reparaciones realizadas por personas no cualificadas.

¿Puedo instalar el ventilador yo mismo?

La instalación es posible si tiene conocimientos de electricidad. Sin embargo, se recomienda llamar a un electricista cualificado para garantizar una fijación sólida al techo y una conexión eléctrica correcta. Respete la distancia mínima de 2,30 m entre las aspas y el suelo.

MANUAL DE USUARIO Summer Breeze DCF52LSR BESTRON

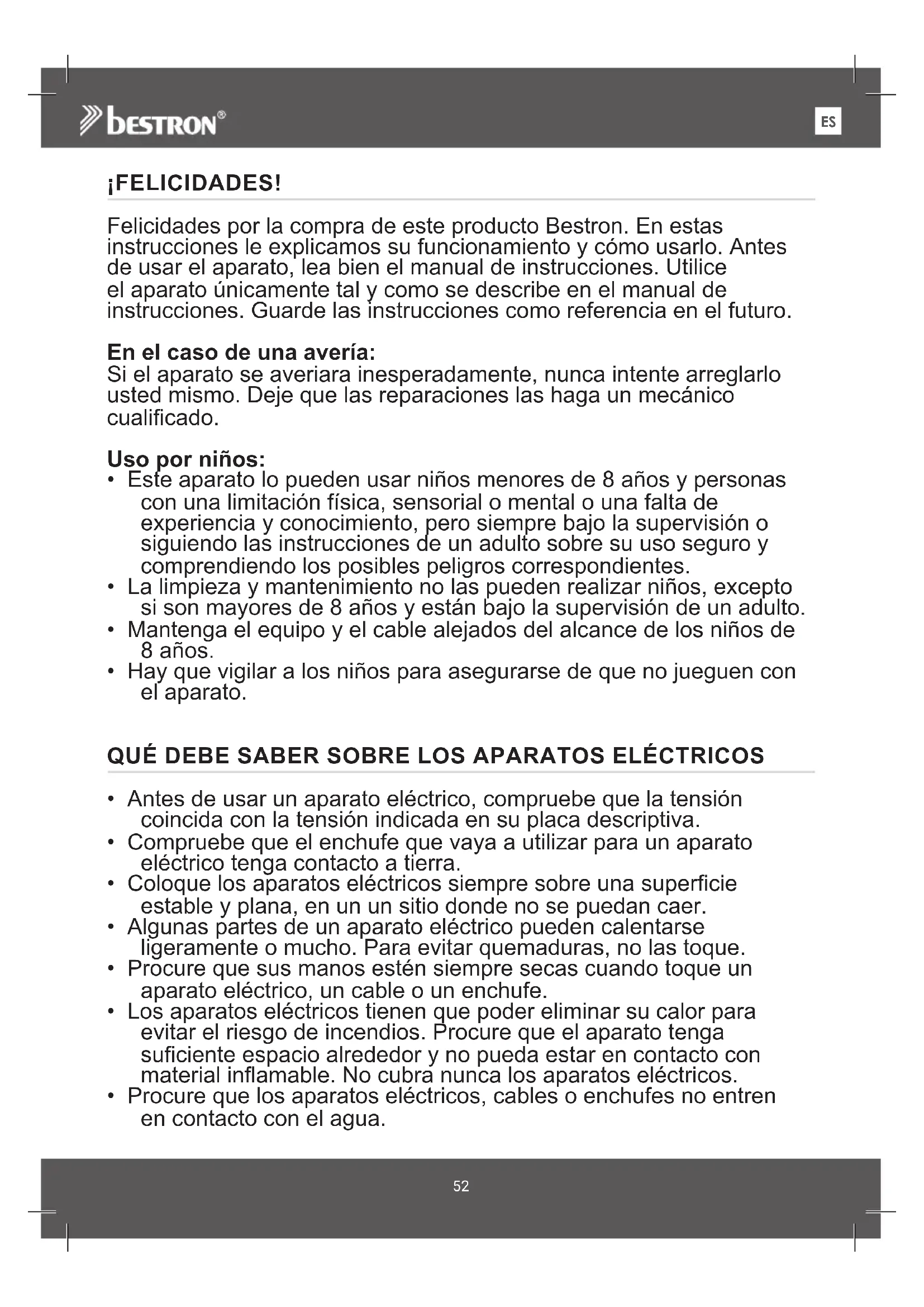

Felicidades por la compra de este producto Bestron. En estas instrucciones le explicamos su funcionamiento y cómo usarlo. Antes de usar el aparato, lea bien el manual de instrucciones. Utilice el aparato únicamente tal y como se describe en el manual de instrucciones. Guarde las instrucciones como referencia en el futuro.

En el caso de una avería:

Si el aparato se averiara inesperadamente, nunca intente arreglarlo usted mismo. Deje que las reparaciones las haga un mecánico cualificado.

Uso por niños:

• Este aparato lo pueden usar niños menores de 8 años y personas con una limitación física, sensorial o mental o una falta de experiencia y conocimiento, pero siempre bajo la supervisión o siguiendo las instrucciones de un adulto sobre su uso seguro y comprendiendo los posibles peligros correspondientes.
• La limpieza y mantenimiento no las pueden realizar niños, excepto si son mayores de 8 años y están bajo la supervisión de un adulto.
• Mantenga el equipo y el cable alejados del alcance de los niños de 8 años.
• Hay que vigilar a los niños para asegurarse de que no jueguen con el aparato.

QUÉ DEBE SABER SOBRE LOS APARATOS ELÉCTRICOS

• Antes de usar un aparato eléctrico, compruebe que la tensión coincida con la tensión indicada en su placa descriptiva.
• Compruebe que el enchufe que vaya a utilizar para un aparato eléctrico tenga contacto a tierra.
• Coloque los aparatos eléctricos siempre sobre una superficie estable y plana, en un un sitio donde no se puedan caer.
• Algunas partes de un aparato eléctrico pueden calentarse ligeramente o mucho. Para evitar quemaduras, no las togue.
• Procure que sus manos estén siempre secas cuando toque un aparato eléctrico, un cable o un enchufe.
• Los aparatos eléctricos tienen que poder eliminar su calor para evitar el riesgo de incendios. Procure que el aparato tenga suficiente espacio alrededor y no pueda estar en contacto con material inflamable. No cubra nunca los aparatos eléctricos.

• Procure que los aparatos eléctricos, cables o enchufes no entren en contacto con el agua.

• Nunca sumerja los aparatos eléctricos, cables o enchufes en agua ni en ningún otro líquido.

• No toque los aparatos eléctricos si se han caído al agua. Desenchúfelo inmediatamente de la toma de corriente. No vuelva a usar el aparato.
• Procure que los aparatos eléctricos, cables o enchufes no entren en contacto con fuentes de calor, como una plancha caliente o una llama.
• No deje los cables sobre el borde de la encimera, tabla de cortar o una mesa.
• Desenchufe siempre los aparatos eléctricos si no los está utilizando.
• Al desenchufarlo, no tire del cable sino del enchufe.
• Compruebe con regularidad si el cable del aparato eléctrico está todavía en buen estado. No vuelva a usar el aparato si el cable está un poco dañado. Si el cable está dañado, el fabricante, un servicio técnico o una persona con una cualificación similar lo tiene que sustituir, para evitar cualquier riesgo.
• No se puede poner el aparato en funcionamiento por medio de un interruptor externo o con un sistema especial con mandos a distancia.

QUÉ NECESITA SABER SOBRE ESTE APARATO

• Tenga cuidado al usar el dispositivo en el exterior.
• No use nunca el aparato en espacios húmedos.
• Limpie bien el aparato después de su uso, véase «Limpieza y mantenimiento».
• Seremos la instalación de un electricista calificado que pueda verificar la fuerza de los miembros y hacer conexiones eléctricas limpias.
• Para reducir el riesgo de lesiones personales, el uso de los tornillos de bloqueo.
• Para reducir el riesgo de lesiones personales, no doble los soportes de las cuchillas cuando instale los soportes, equilibre las cuchillas o limpie el ventilador.

MEDIO AMBIENTE

- Tire el material de embalaje, como plástico y cajas, en el contenedor apropiado.

Al final de su vida útil, no se desprenda de este producto como un residuo normal. Llévelo a un punto blanco de su ciudad para el reciclaje de aparatos eléctricos y electrónicos. Preste atención al símbolo en el producto, las instrucciones o el embalaje.

• Los materiales se pueden reutilizar tal y como se indica.
  Reciclando, procesando los materiales o aprovechando antiguos equipos de otra forma, hace una gran aportación a la protección del medio ambiente.
• Infórmese en su municipio del punto blanco correcto cerca de usted.

Este producto cumple con los requisitos de las directrices Europeas.

DESCRIPCIÓN SÍMBOLO VALOR UNIDAD
CAUDAL MÁXIMO DEL VENTILADOR F 120,30 M3/MIN
POTENCIA UTIZADA POR EL VENTILADOR P 42,4 W
VALOR DE SERVICIO	SV	2,84	(M3/MIN)/W
CONSUMO DE ENERGIÁ EN MODO DE ESPERA	PSB	0	W
NIVEL DE POTENCIA ACÚSTICA DEL VENTILADOR	LWA	44.70	dB(A)
VELOCIDAD MÁXIMA DEL AIRE	C	1.78	METERS/SEC
NORMA DE MEDICIÓN DEL VALOR DE SERVICIO	(EU) NO 206/2012 + (EU) 2016/2282
DATOS DE LAS PERSONAS DE CONTACTO PARA OBTENER MÁS INFORMACIÓN : WWW.BESTRON.COM

OPERACIÓN - general

El aparato está diseñado únicamente para uso doméstico, no para uso profesional.

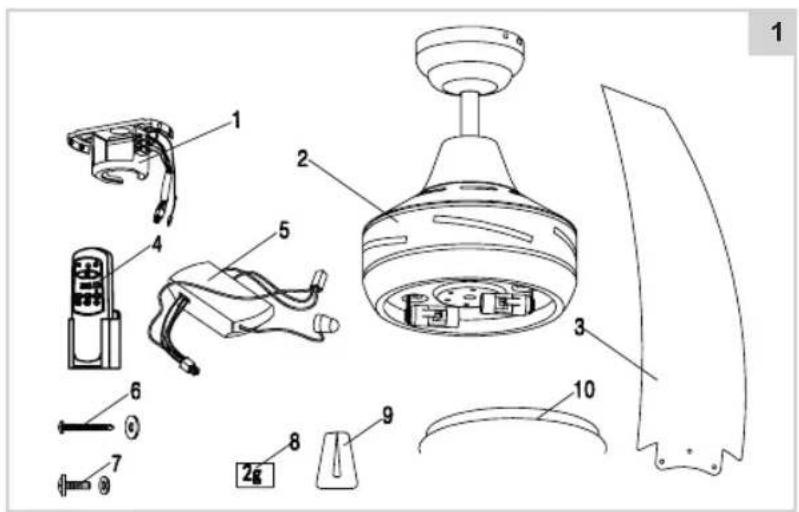

1. Placa de montaje
2. Motor
3. Aspa del ventilador (5)
4. Mando a distancia
5. Receptor del mando a distancia
6. Juego de tornillos para la placa de montaje (2)
7. Juego de tornillos para las aspas del ventilador (15)
8. Contrapeso
9. Pinza del contrapeso
10. La tapa de cristal de la lámpara

MONTAJE - instalación de la placa de montaje

TENGA EN CUENTA:

• SIEMPRE APAGUE LA CORRIENTE EN SU CAJA DEL MEDIDOR ANTES DE COMENZAR A MONTAR EL VENTILADOR DE TECHO.
• Asegúrese de colgar el ventilador donde la distancia entre las aspas del ventilador y el suelo sea de al menos 2,30 m.

1. En el paquete, la placa de montaje está montada en la cubierta decorativa por medio de cuatro tornillos (ver figura A).

2. Aflojar los dos tornillos ① media vuelta (B).

3. Luego, afloje y quite completamente los dos tornillos ② (C).

4. Retire la placa de montaje de la cubierta decorativa y fije la placa de montaje de forma segura al techo (D). Asegúrese de que la placa de montaje esté montada con suficiente firmeza para soportar un peso de al menos 10 kg.

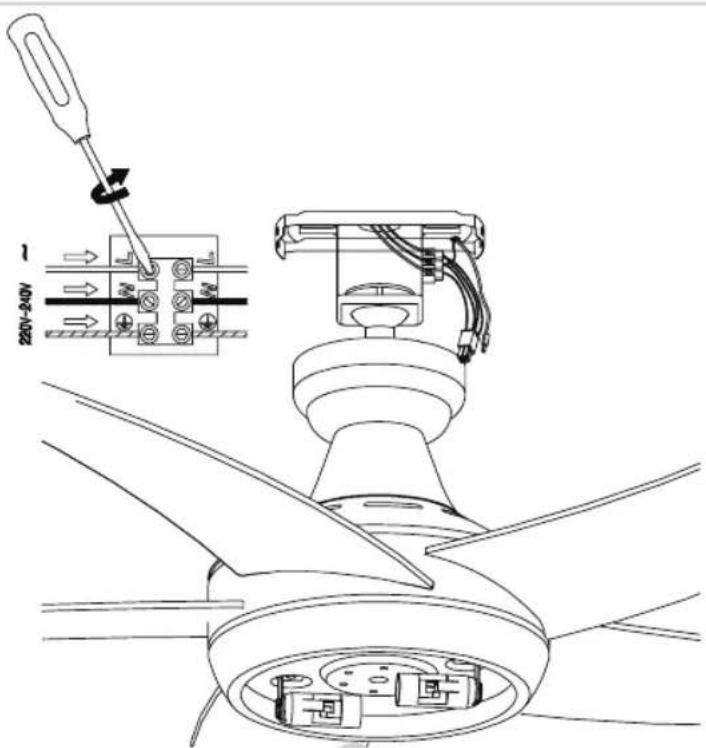

5. Ahora atornille el cableado correctamente en el bloque de terminales (E):

• Cable azul → N
• Cable marrón o negro → L
• Cable de tierra (verde / amarillo) → ⏻

MONTAJE - montaje de las aspas del ventilador en la carcasa del motor

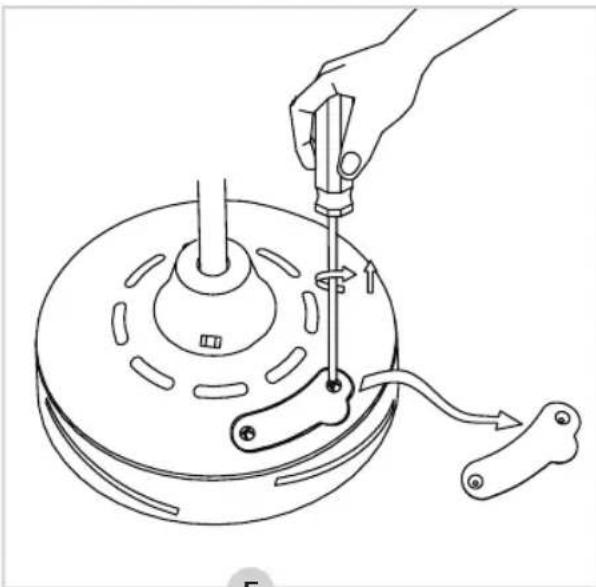

1. Quite los dos tornillos de la placa de cubierta en la parte superior de la carcasa del motor (vea la figura F).

tilice un destornillador magnético para los siguientes pasos.

1. Inserte la cuchilla a través de las ranuras alrededor del motor. Alinee la paleta con los tres orificios y asegure los tres tornillos de la paleta del ventilador (vea la figura 1-7) a través de la abertura expuesta cuando se quitó la placa de cobertura. Si los orificios no se alinean, la cuchilla está boca abajo. La hoja está diseñada para ajustarse cómodamente, los tornillos deben estar verticales con la hoja (G).
2. Vuelva a colocar la placa de cubierta en la parte superior de la carcasa del motor invirtiendo el paso 1.
3. Repita para las otras cuatro aspas del ventilador, apriete todos los tornillos de las aspas de manera uniforme y segura para garantizar un funcionamiento silencioso y sin oscilaciones del ventilador.

Las aspas del ventilador ahora están montadas correctamente.

MONTAJE - montaje del motor del ventilador en la placa de montaje

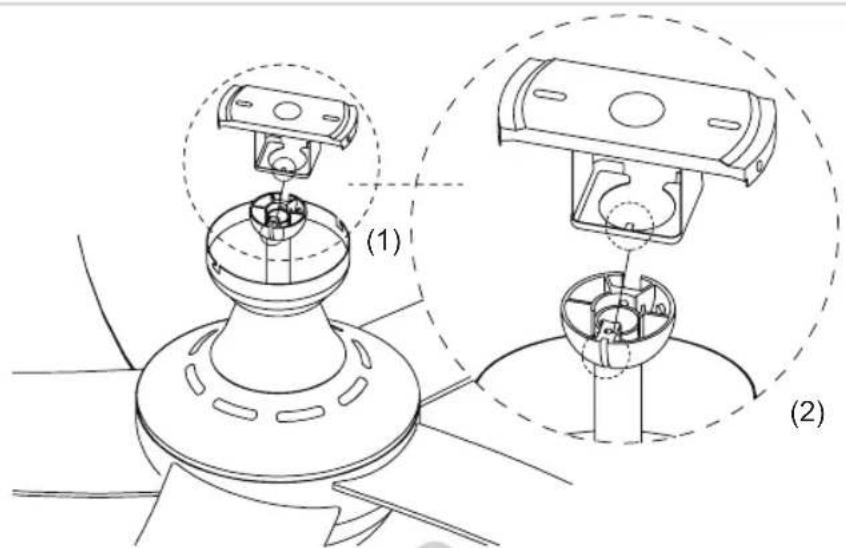

1. Inserte con cuidado el motor del ventilador a través de la placa de montaje (H). Gire el motor del ventilador hasta que el pasador saliente (1) caiga en la muesca (2).

220V-240V

1

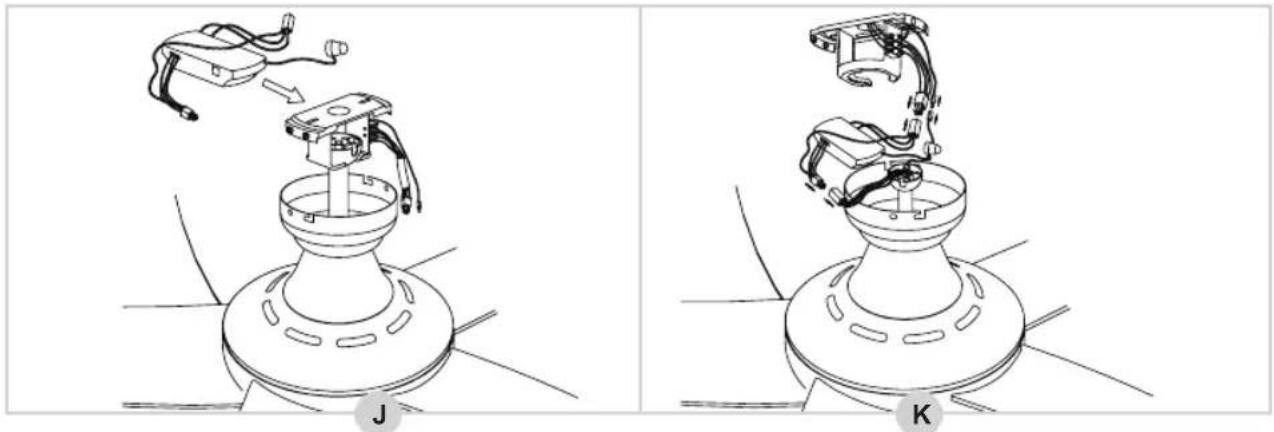

1. Ahora deslice el receptor en la placa de montaje (J).
2. Conecte los conectores del ventilador y el receptor (ver figura K).

MONTAJE - montaje del ventilador en la placa de montaje

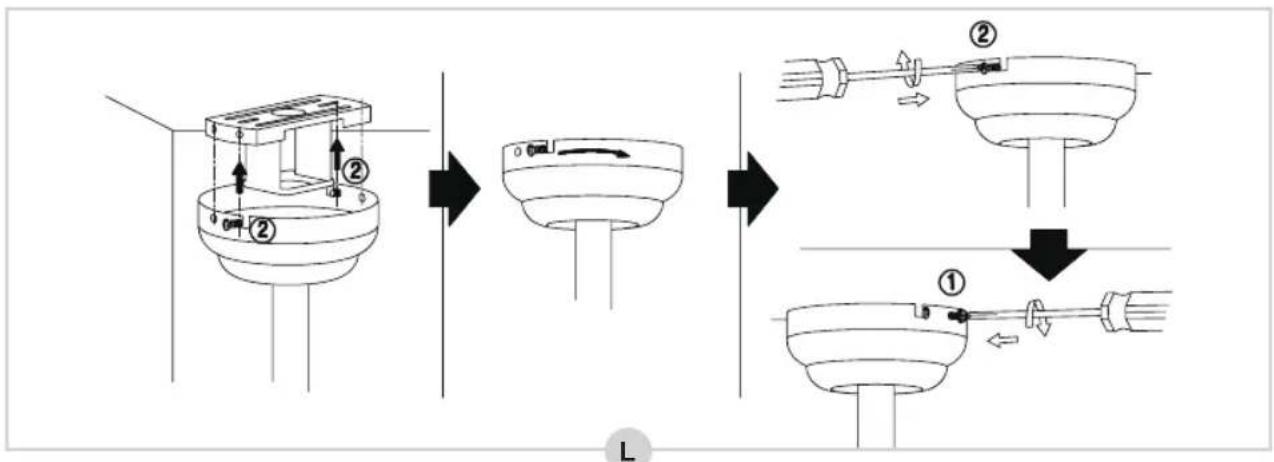

1. Ahora coloque la cubierta decorativa sobre la placa de montaje y atorníllela (L).


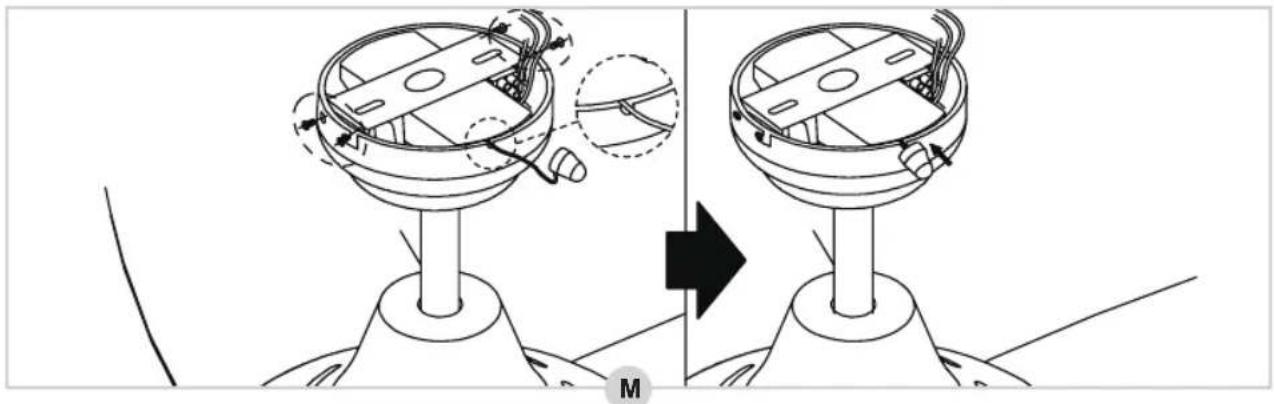

NOTA: Coloque el cable con sensor en el hueco de la cubierta decorativa y luego péguelo en el techo con el adhesivo en la parte inferior (M).

1. Vuelva a colocar los dos tornillos en la cubierta decorativa y apriételos también (L).

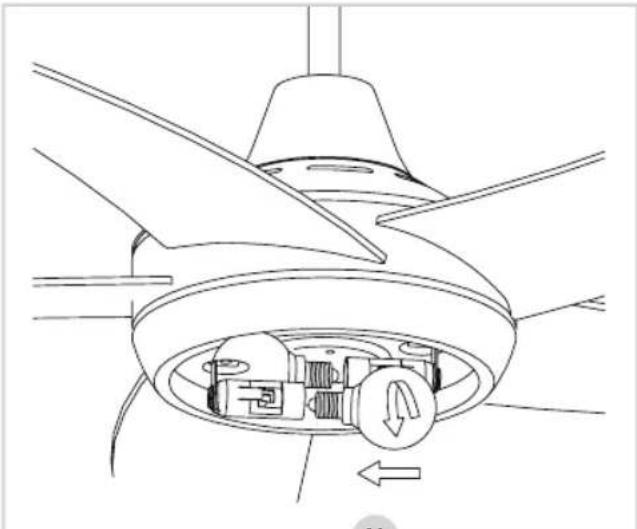

1. Ahora, coloque una lámpara tipo E14 (40 Watts máx.) En el portalámparas (vea la figura N).
2. Fije con cuidado la tapa de cristal de là lámpara en la placa de luz (O).

El ventilador ahora está montado correctamente y puede volver a encender la alimentación en la caja del medidor.

USO: funcionamiento

El ventilador se puede operar con el mando a distancia incluido. El dispositivo tiene 3 velocidades, cada una de las cuales se puede operar a través de un botón separado: rápido, medio y lento.

El mando a distancia también tiene dos botones para controlar la luz del ventilador: encendido y apagado.

		BOTÓN FUNCIÓN
		ON LUCES ENCENDIDAS
		OFF LUZ APAGADA
		0	VELOC. ENCENDIDO/APAGADO
			VELOC. MÁX. VENT.
			VELOC. MED. VENT.
			VELOC. MÍN. VENT.

USO - modo verano e invierno

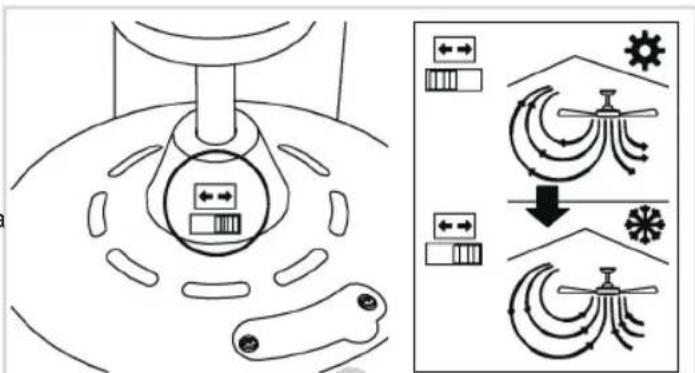

El ventilador está equipado con un modo de verano e invierno: en el modo de verano, el ventilador sopla aire directamente hacia abajo para producir una brisa fresca, mientras que en el modo de invierno, el aire circula a través de la habitación, por ejemplo, para distribuir el calor de la calefacción por toda la habitación.

1. Deslice el interruptor hacia la izquierda para girar el modo de verano.

2. Deslice el interruptor hacia la derecha para girar el modo invierno.

RESOLUCIÓN DE PROBLEMAS

Problema Causa probable Reparación sugerida
El ventilador no se pone en marcha.	1. El ventilador está conectado a un interruptor de luz de pared y no está encendido.2. La energía en el armario del medidor no se ha vuelto a encender o ha fallado.3. Los cables del ventilador están sueltos.	1. Asegúrese de que el interruptor de la luz esté encendido.2. Compruebe si la fuente de alimentación principal en la caja del medidor está encendida.3. Compruebe si hay cables sueltos en el cableado del ventilador.ATENCIÓN: ¡Asegúrese de que la fuente de alimentación principal esté apagada antes de verificar el cableado!
El ventilador hace ruido.	1. La placa de montaje no está montada correctamente.	1. Compruebe si la placa de montaje está (todavía) fijada correctamente al techo. Consulte el apartado de “Montaje: instalación de la placa de montaje”.

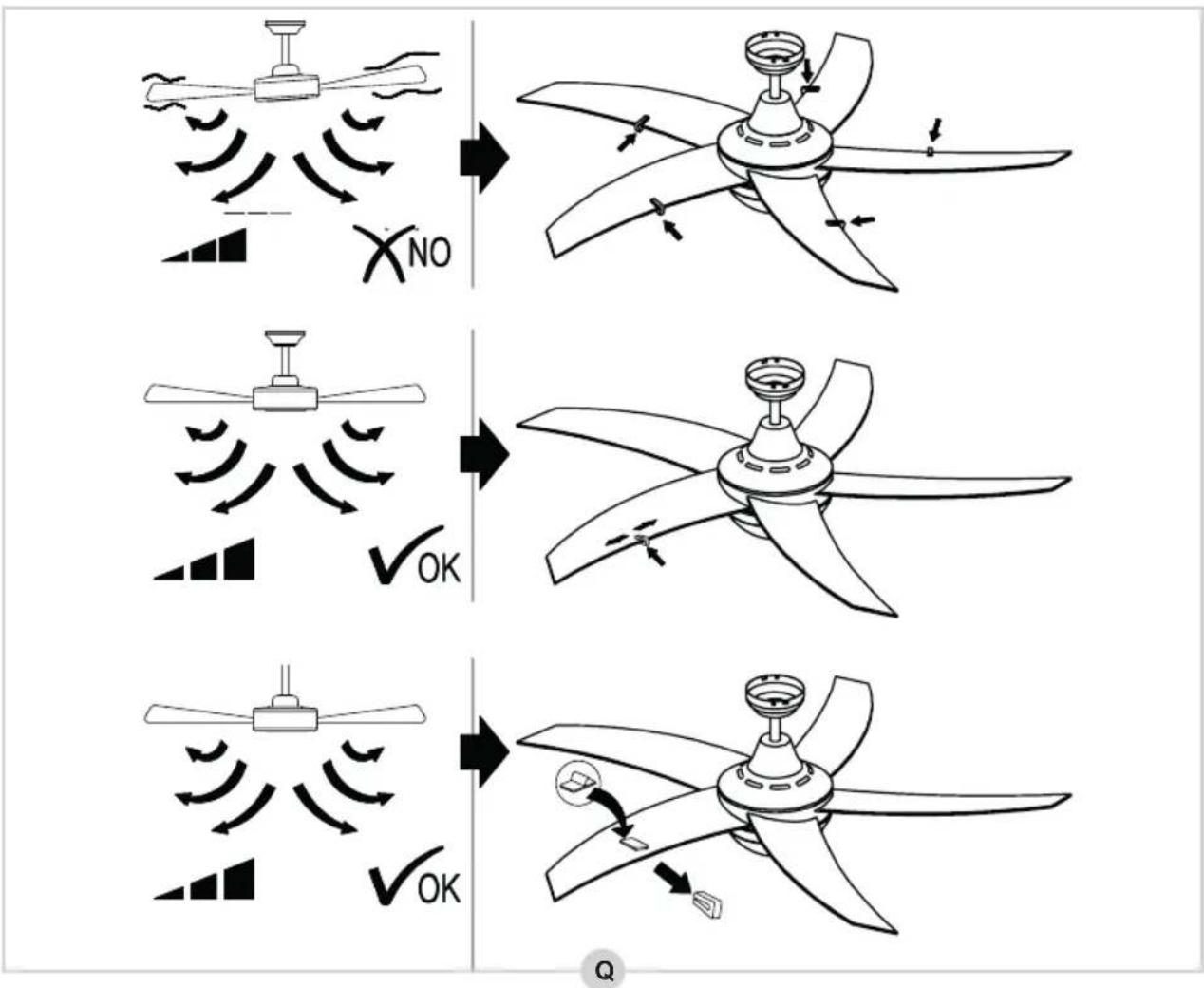

EQUILIBRADO DE LAS ASPAS DEL VENTILADOR

Hacemos todo lo posible para entregar el producto en perfectas condiciones. Sin embargo, siempre existe la posibilidad de que las aspas deban equilibrarse ocasionalmente. Primero, siga las 2 posibles soluciones anteriores. Si esto no funciona, intente intercambiar 2 aspas del ventilador. ¿Sigue desequilibrado el ventilador? Entonces intente equilibrarlo con el juego de contrapesos suministrado (consulte la figura O).

NO OK

RESOLUCIÓN DE PROBLEMAS - Reemplazo de la lámpara

TENGA EN CUENTA:

- SIEMPRE APAGUE LA CORRIENTE EN LA CAJA DEL MEDIDOR ANTES DE REEMPLAZAR UNA LÁMPARA.

Utilice preferiblemente una lámpara LED con E14. Las lámparas LED duran mucho más y consumen muy poca energía. Si la lámpara está defectuosa, tire suavemente y gire la bombilla de vidrio hacia abajo para que se suelte de los soportes. Luego suelte la lámpara (en sentido antihorario) y reemplácela por una lámpara nueva adecuada. Luego, reemplace con cuidado la pantalla de vidrio girándola en el sentido de las agujas del reloj en la carcasa del motor.

La lámpara ahora está correctamente reemplazada. Ahora puede volver a encender la alimentación en la caja del medidor.

CONDICIONES DE GARANTÍA

Bestron ofrece 60 meses de garantía después de la fecha de compra de este equipo. La garantía cubre las averías por errores de fabricación y/o material y se atiene a las siguientes condiciones.

1. La garantía no cubre ningún gasto por mano de obra ni material.
2. La reparación que se realice durante el plazo de la garantía no implica una prórroga de dicho plazo.
3. Cualquier pieza defectuosa o aparatos averiados y devueltos se convierten automáticamente en propiedad de Bestron.

4. La garantía es únicamente válida para el primer comprador y no es transferible.

5. La garantía no cubre los daños por:

- Accidentes

- Uso equivocado

- Desgaste

- Descuido

- Mala instalación

- Conexión a otra tensión que la que se especifica en la placa de modelo.

- Modificación no autorizada

- Reparaciones realizadas por terceros no cualificados

- Uso incumpliendo las normas vigentes legales, técnicas y de seguridad.

- Descuidos en el transporte, sin embalaje adecuado o sin otra protección

1. No se puede reclamar la garantía en el caso de:

- Daños durante el transporte

- Quitar o modificar el número de serie del aparato.

1. La garantía no cubre:

- Los cables

- Las bombillas

• Las piezas de cristal

1. La garantía no le concede el derecho a una compensación por un posible daño, aparte de sustituir o reparar las piezas defectuosas. Bestron no puede hacerse responsable de cualquier posible daño o de cualquier tipo de consecuencia que surgieran o estuvieran relacionadas con el aparato entregado.

2. Solo puede reclamar la garantía a su empresa de venta (en línea) o directamente al Servicio de atención Bestron. Sin embargo, no nos envíe ninguna pieza sin preguntar antes. Puede que rechacemos el paquete y esto podría suponer unos gastos para usted. Póngase primero en contacto con nosotros para que le expliquemos cómo tiene que embalar el aparato y mandárnoslo. Cualquier reclamación sobre la garantía debe ir acompañada de una prueba de compra.

SERVICIO DE ATENCIÓN

Si hubiera una avería inesperada, póngase en contacto con el servicio de atención BESTRON: www.bestron.com/service
