Producttype	Plafondventilator
Merk	Bestron
Model	Summer Breeze DCF52LSR
Voeding	220-240 V ~ 50/60 Hz
Aantal bladen	5
Snelheden	3 (snel, gemiddeld, langzaam)
Afstandsbediening	Ja, inbegrepen
Verlichting	Lamp E14 (max. 40 W)
Zomer/wintermodus	Ja, omschakelbaar met schakelaar
Minimale afstand vloer-blad	2,30 m
Aanbevolen installatie	Door een gekwalificeerde elektricien
Garantie	60 maanden
Klantenservice	www.bestron.com/service
Veiligheid	Stroom uitschakelen voor montage; niet onderdompelen
Reiniging	Zachte, droge doek; geen schurende producten
Repareerbaarheid	Niet zelf repareren; neem contact op met een professional

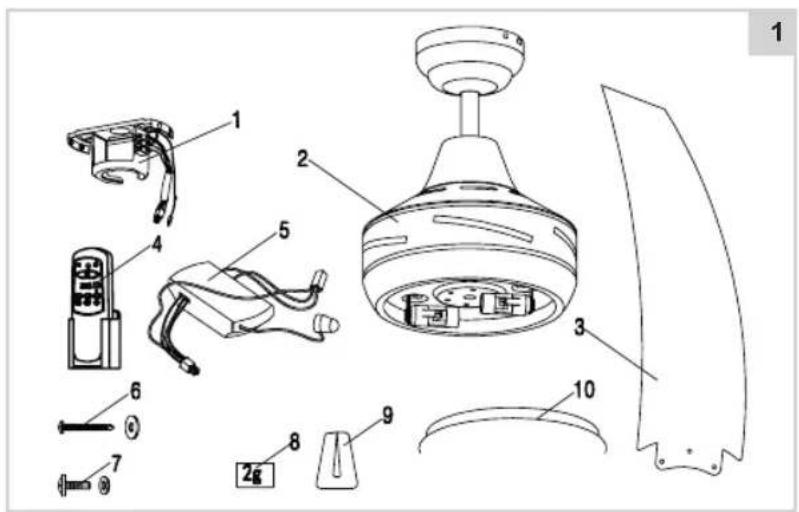

Meegeleverde accessoires	Afstandsbediening, ontvanger, montageschroeven (2x), bladschroeven (15x), contragewichten, balanceerclip, glazen kap
Compatibel lamptype	LED aanbevolen, E14, max. 40 W
Gewicht ondersteund door plaat	Minimaal 10 kg
Gebruik	Alleen voor huishoudelijk gebruik

Veelgestelde vragen - Summer Breeze DCF52LSR BESTRON

Hoe installeer ik de plafondventilator Bestron Summer Breeze?

Schakel eerst de stroom uit op de meterkast. Bevestig de montageplaat stevig aan het plafond met de meegeleverde schroeven. Monteer de bladen op de motor door elk blad in de sleuven te steken en de 3 schroeven per blad vast te draaien. Hang de motor aan de montageplaat, sluit de kabels aan (blauw op N, bruin/zwart op L, groen/geel op aarde) en plaats de ontvanger. Bevestig de decoratieve kap, installeer de E14-lamp (max. 40 W) en de glazen kap. Schakel de stroom weer in.

Hoe gebruik ik de afstandsbediening?

De afstandsbediening bedient de ventilator en de verlichting. Gebruik de knop 0 om de ventilator aan/uit te zetten. De knoppen max. snelheid, gemiddelde snelheid en min. snelheid regelen de snelheid. Voor het licht drukt u op ON om aan te zetten en OFF om uit te zetten.

Hoe vervang ik de lamp van de ventilator?

Zorg dat de stroom is uitgeschakeld. Draai voorzichtig de glazen kap los door tegen de klok in te draaien. Verwijder de oude lamp door deze ook te draaien. Vervang deze door een E14 lamp met een maximaal vermogen van 40 W (bij voorkeur LED). Draai de kap weer vast met de klok mee.

Wat te doen als de ventilator niet start?

Controleer eerst of de muurschakelaar voor de verlichting aan staat. Controleer daarna of de stroom op de meterkast is ingeschakeld. Als dat niet werkt, schakel de stroom uit en inspecteer de draadverbindingen in de lasdoos. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe balanceer ik de ventilatorbladen?

Als de ventilator slingert, controleer dan eerst of alle bladschroeven goed vastzitten. Als dat niet helpt, verwissel twee bladen met elkaar. Gebruik vervolgens de meegeleverde balanceerset: plaats de balanceerclip op een blad en test, verplaats deze tot de trillingen verminderen. Voeg indien nodig contragewichten toe.

Hoe reinig ik de ventilator?

Gebruik een zachte, droge doek om de bladen en de motor af te stoffen. Gebruik nooit water, schurende producten of oplosmiddelen. Buig de bladsteunen niet tijdens het reinigen. Haal altijd de stekker uit het stopcontact voordat u gaat schoonmaken.

Wat is het verschil tussen de zomer- en wintermodus?

De ventilator heeft een schakelaar om de draairichting om te keren. In de zomerstand (schakelaar omhoog) draaien de bladen tegen de klok in voor een verkoelende bries. In de winterstand (schakelaar omlaag) draaien de bladen met de klok mee om warme lucht van het plafond naar de vloer te circuleren.

Wat te doen als de ventilator lawaai maakt?

Het geluid kan komen van een losse montageplaat. Controleer of de plaat stevig aan het plafond is bevestigd. Zorg er ook voor dat alle bladschroeven goed vastzitten. Als het geluid aanhoudt, controleer dan de balancering van de bladen zoals beschreven in de handleiding.

Wat is de garantie op de Bestron Summer Breeze ventilator?

De ventilator heeft een garantie van 60 maanden (5 jaar) vanaf de aankoopdatum, die fabricage- en functioneringsfouten dekt. Reparaties zijn gratis qua arbeid en onderdelen. De garantie dekt geen schade door onjuist gebruik, nalatig transport of reparaties door onbevoegden.

Kan ik de ventilator zelf installeren?

Installatie is mogelijk als u elektrische vaardigheden heeft. Het wordt echter aanbevolen een gekwalificeerde elektricien in te schakelen voor een stevige bevestiging aan het plafond en een correcte elektrische aansluiting. Houd een minimale afstand van 2,30 m tussen de bladen en de vloer aan.

GEBRUIKSAANWIJZING Summer Breeze DCF52LSR BESTRON

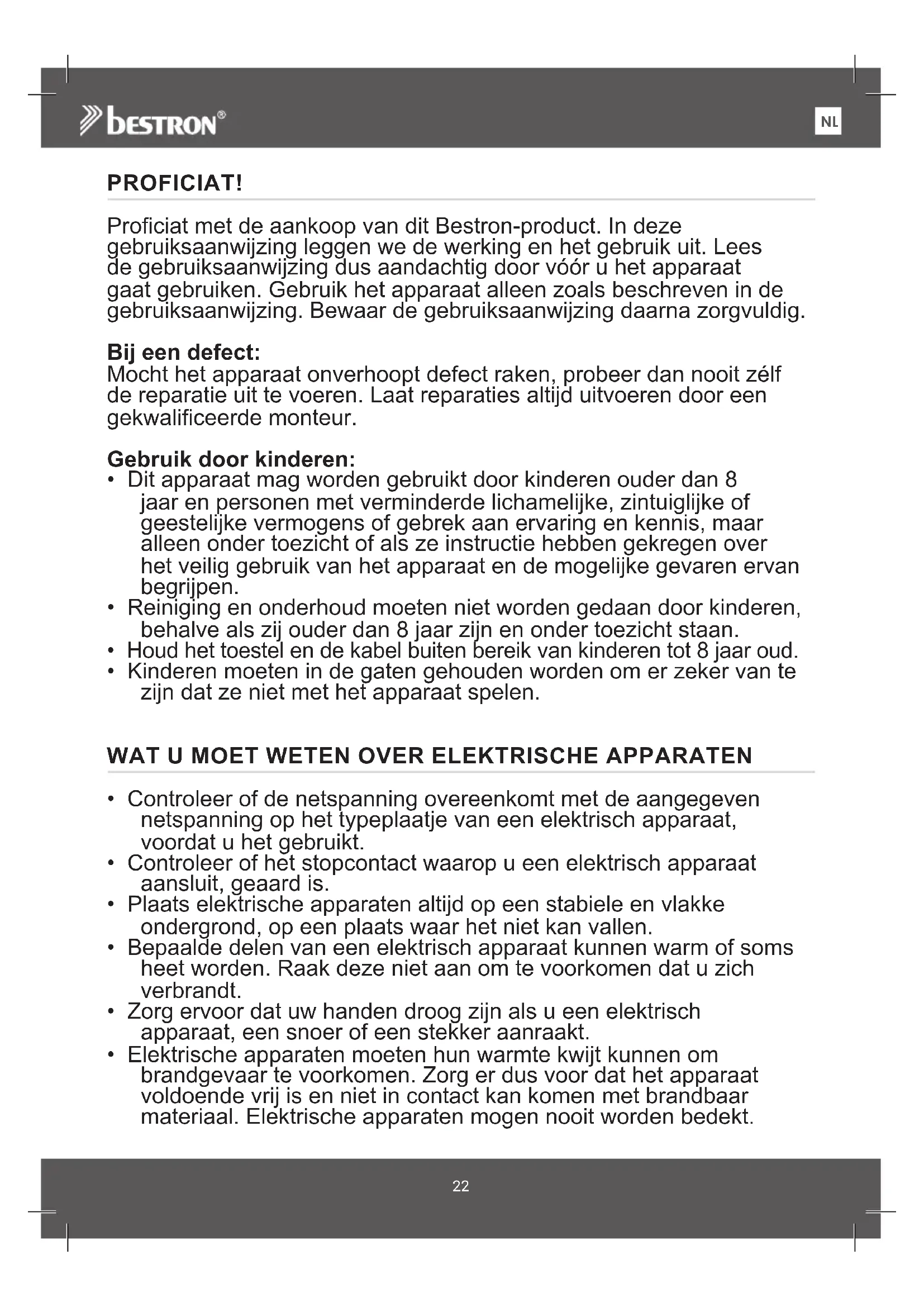

Proficiat met de aankoop van dit Bestron-product. In deze gebruiksaanwijzing leggen we de werking en het gebruik uit. Lees de gebruiksaanwijzing dus aandachtig door vóór u het apparaat gaat gebruiken. Gebruik het apparaat alleen zoals beschreven in de gebruiksaanwijzing. Bewaar de gebruiksaanwijzing daarna zorgvuldig.

Bij een defect:

Mocht het apparaat onverhoopt defect raken, probeer dan nooit zélf de reparatie uit te voeren. Laat reparaties altijd uitvoeren door een gekwalificeerde monteur.

Gebruik door kinderen:

• Dit apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en personen met verminderde lichamelijke, zintuiglijke of geestelijke vermogens of gebrek aan ervaring en kennis, maar alleen onder toezicht of als ze instructie hebben gekregen over het veilig gebruik van het apparaat en de mogelijke gevaren ervan begrijpen.
• Reiniging en onderhoud moeten niet worden gedaan door kinderen, behalve als zij ouder dan 8 jaar zijn en onder toezicht staan.
• Houd het toestel en de kabel buiten bereik van kinderen tot 8 jaar oud.
• Kinderen moeten in de gaten gehouden worden om er zeker van te zijn dat ze niet met het apparaat spelen.

WAT U MOET WETEN OVER ELEKTRISCHE APPARATEN

• Controleer of de netspanning overeenkomt met de aangegeven netspanning op het typeplaatje van een elektrisch apparaat, voordat u het gebruikt.
• Controleer of het stopcontact waarop u een elektrisch apparaat aansluit, geaard is.
• Plaats elektrische apparaten altijd op een stabiele en vlakke ondergrond, op een plaats waar het niet kan vallen.
• Bepaalde delen van een elektrisch apparaat kunnen warm of soms heet worden. Raak deze niet aan om te voorkomen dat u zich verbrandt.
• Zorg ervoor dat uw handen droog zijn als u een elektrisch apparaat, een snoer of een stekker aanraakt.
• Elektrische apparaten moeten hun warmte kwijt kunnen om brandgevaar te voorkomen. Zorg er dus voor dat het apparaat voldoende vrij is en niet in contact kan komen met brandbaar materiaal. Elektrische apparaten mogen nooit worden bedekt.

• Zorg ervoor dat elektrische apparaten, snoeren of stekkers niet in aanraking komen met water.
- Dompel elektrische apparaten, snoeren of stekkers nooit onder in water of een andere vloeistof.
- Pak elektrische apparaten niet op wanneer ze in het water zijn gevallen. Trek direct de stekker uit het stopcontact. Gebruik het apparaat niet meer.
- Zorg ervoor dat elektrische apparaten, snoeren en stekkers niet in aanraking komen met hittebronnen, zoals een hete kookplaat of open vuur.
- Laat snoeren niet over de rand van het aanrecht, werkblad of een tafel hangen.
- Haal stekkers altijd uit het stopcontact wanneer u het elektrisch apparaat niet gebruikt.
- Als u de stekker uit het stopcontact neemt, trek dan aan de stekker zelf en niet aan het snoer.
- Controleer regelmatig of het snoer van het elektrisch apparaat nog intact is. Gebruik het apparaat niet als het snoer beschadigingen vertoont. Als het snoer beschadigd is, moet het vervangen worden door de fabrikant, een technische servicedienst of een persoon met een gelijkardige kwalificatie, om elk gevaar te vermijden.
- Het apparaat mag niet in werking worden gesteld door middel van een externe tijdschakelaar, of door een afzonderlijk systeem met afstandsbediening.

• Wees voorzichtig wanneer u het apparaat buitenshuis gebruikt.
• Gebruik het apparaat nooit in vochtige ruimten.
• Maak het apparaat na gebruik grondig schoon (zie Reiniging en onderhoud).
• Het wordt aangeraden de installatie uit te laten voeren door een daartoe bevoegde elektricien die de sterkte van de ondersteunende plafonddelen kan beoordelen en een goede elektrische aansluiting kan maken.
• Gebruik om gevaarlijke situaties te voorkomen alleen de twee stalen schroeven (en borgring) die voor montage zijn meegeleverd.
• Voorkom gevaarlijke situaties en zorg ervoor dat de bladhouders niet verbogen worden bij het installeren van de houders, het afstellen van de bladen of het reinigen van de ventilator. Steek geen andere objecten tussen de draaiende ventilatorbladen.

MILIEU

- Werp verpakkingsmateriaal zoals plastic en dozen in de daarvoor bestemde containers.

Dit product aan het eind van de gebruiksduur niet inleveren als normaal huishoudelijk afval, maar bij een inzamelpunt voor hergebruik van elektrische en elektronische apparatuur. Let op het symbool op het product, de gebruiksaanwijzing of de verpakking.

- De materialen kunnen hergebruikt worden zoals aangegeven. Door uw hulp bij hergebruik, de verwerking van de materialen of ander vormen van de benutting van oude apparatuur levert u een belangrijke bijdrage aan de bescherming van ons milieu.

- Informeer bij de gemeente naar het juiste inzamelpunt bij u in de buurt.

EU-CONFORMITEITSVERKLARING

Dit product voldoet aan de eisen volgens de Europese richtlijnen.

Het apparaat is alleen bedoeld voor huishoudelijke doeleinden, niet voor professioneel gebruik.

MONTAGE - Het installeren van de montageplaat

LET OP:

• SCHAKEL ALTIJD IN UW METERKAST DE STROOM UIT, VOOR U BEGINT MET DE MONTAGE VAN DE PLAFONDVENTILATOR.
• Zorg dat u de ventilator hangt op een plaats waar de afstand tussen ventilatorbladen en de vloer tenminste 2,30m zal zijn.

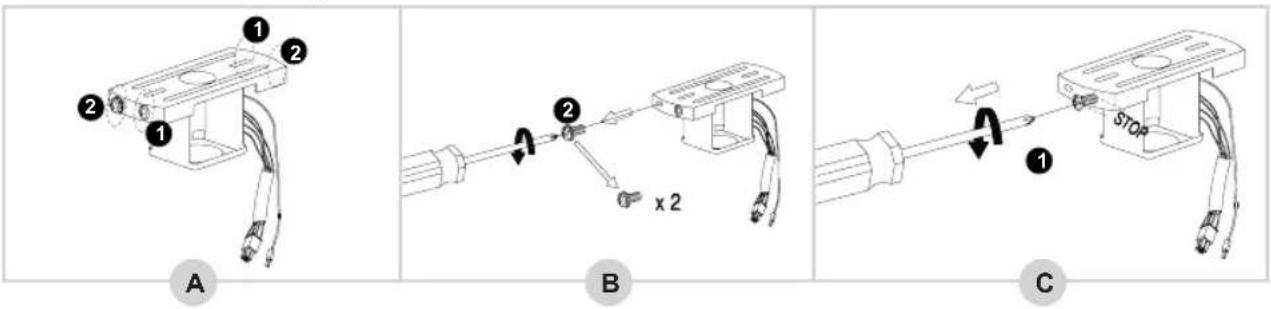

1. In de verpakking zit de montageplaat d.m.v. vier schroeven gemonteerd aan de sierkap (zie figuur A).

2. Draai de twee schroeven 1 een halve slag los (B).

3. Draai daarna de twee schroeven ② helemaal los en verwijder ze (C).

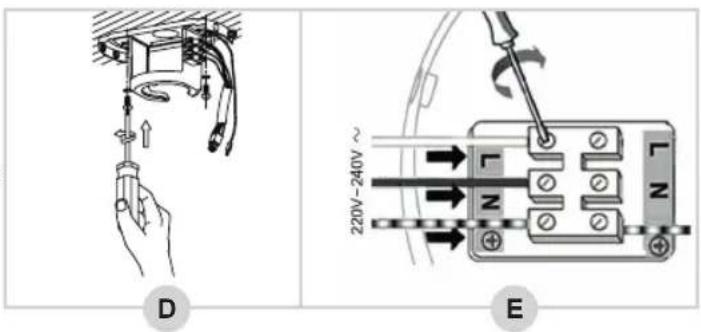

4. Verwijder de montageplaat van de sierkap en monteer de montageplaat stevig aan het plafond (D). Zorg ervoor dat de montageplaat stevig genoeg gemonteerd is om een gewicht van minimaal 10 kg te kunnen dragen.

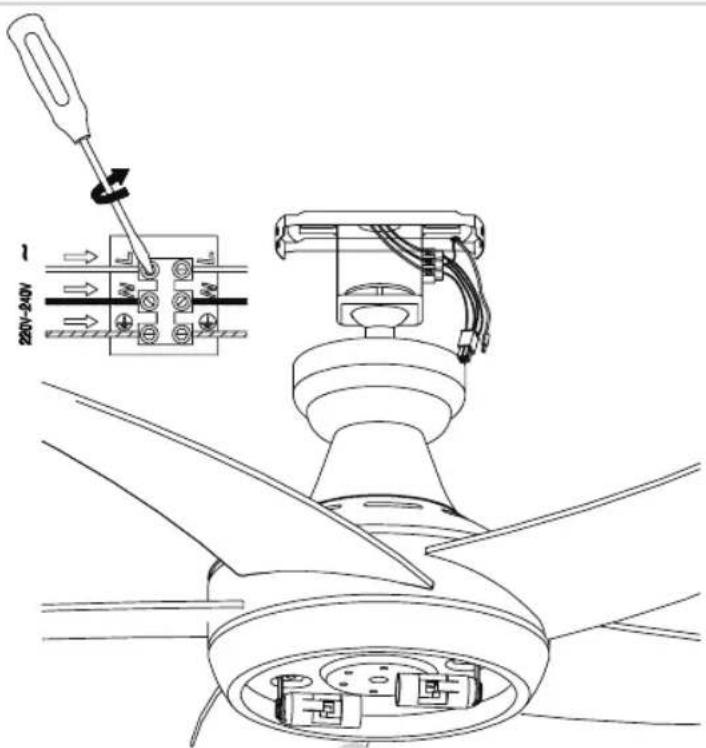

5. Schroef nu de bedradingen op de juiste manier goed in het aansluitblokje vast (E):

• Blauwe draad → N
• Bruine of zwarte draad → L
• Aardedraad (groen/geel) → ⏚

D 220V-240V~ E

MONTAGE - Het monteren van de ventilatorbladen aan het motorhuis

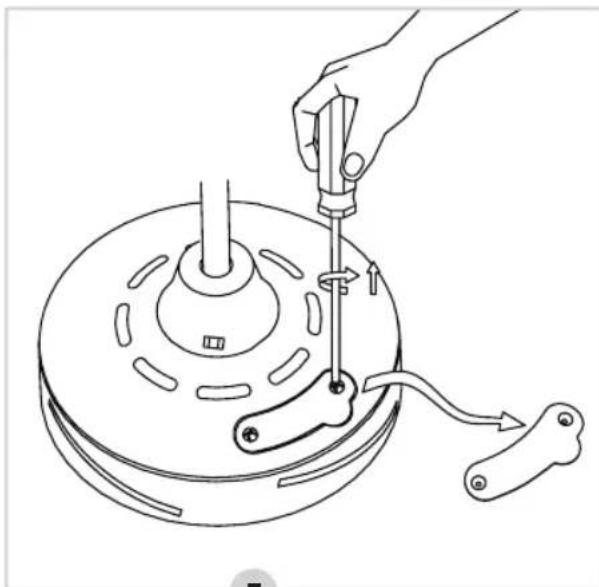

1. Verwijder de twee schroeven van het afdekkingsplaatje aan de bovenzijde van het motorhuis (zie figuur F)

debruik een magnetische schroevendraaier voor de volgende stappen!

1. Plaats vervolgens een ventilatorblad door de 1 van de gluiven rondom het motorhuis. Zorg er voor dat de 3 gaten van het ventilatorblad gelijk zitten met die van het motorhuis (te zien door het gat dat zojuist is ontstaan aan de bovenzijde van het motorhuis door de afdekkingsplaat weg te halen. Schroef de 3 meegeleverde schroeven (G). Als de gaten van het ventilatorblad niet overeenkomen met die van het motorhuis dan zit het ventilatorblad er op zijn kon in.
2. Plaats nu het afdekkinsplaatie terug door stap 1 achterstevoren uit te voeren.
3. Herhaal dit voor de andere vier ventilatorbladen. Monteer alle schroeven even goed en stevig vast om te zorgen dat de ventilator gebalanceerd kan draaien.

De ventilatorbladen zijn nu op de juiste manier gemonteerd.

MONTAGE - Het monteren van de ventilatormotor aan de montageplaat

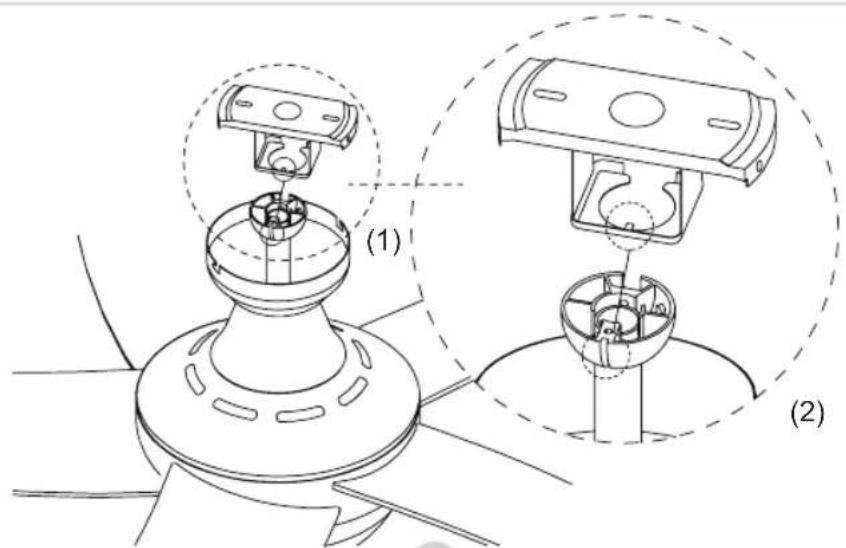

1. Steek voorzichtig de ventilatormotor door de montageplaat (H). Draai hierbij de ventilatormotor totdat de uitstekende pin (1) in de inkeping (2) valt.

220V-240V

1

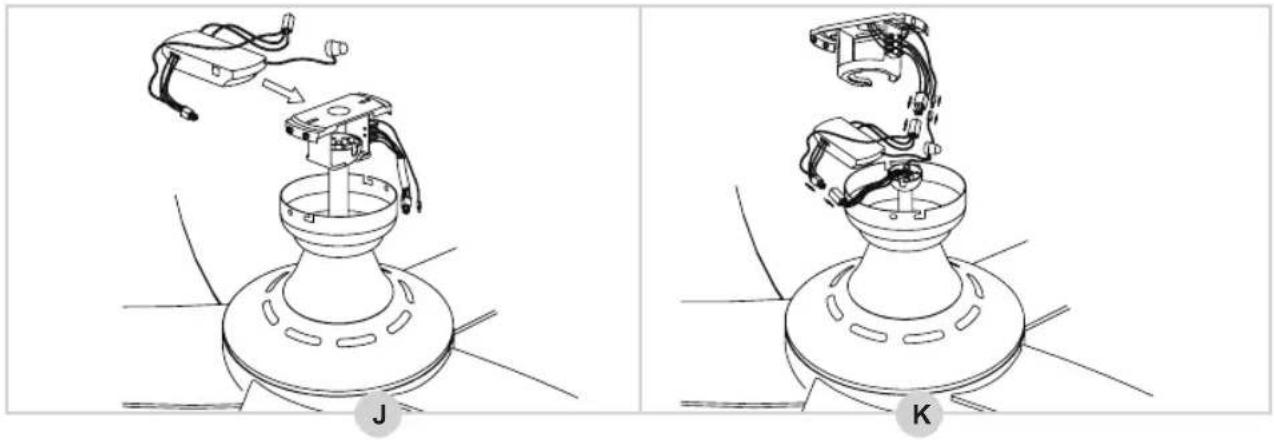

1. Schuif nu de ontvanger in de montageplaat (J).
2. Verbind de connectoren van de ventilator en de ontvanger met elkaar (zie figuur K).

MONTAGE - Het monteren van de ventilator aan de montageplaat

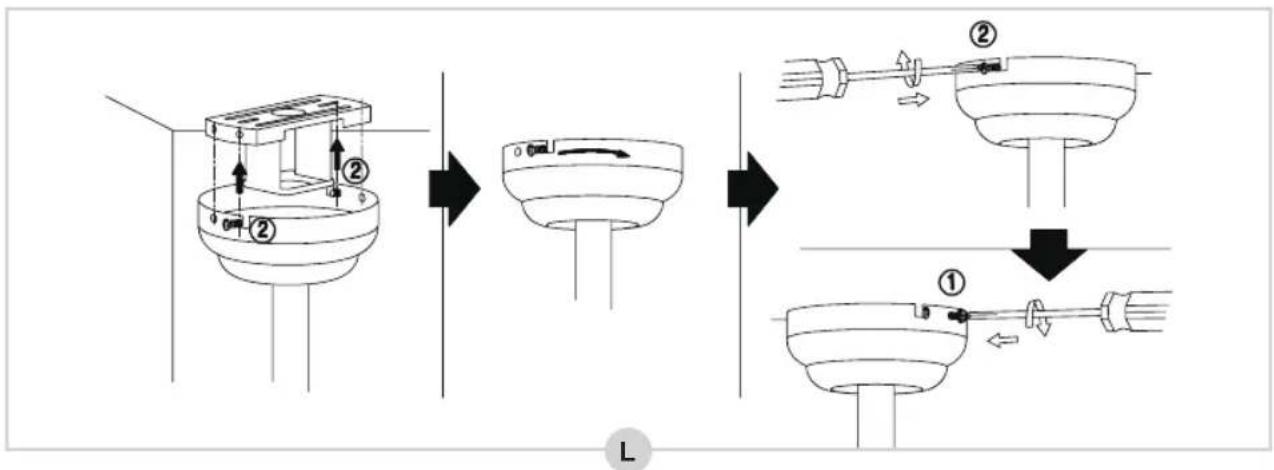

1. Plaats nu de sierkap over de montageplaat en schroef deze vast. (L)


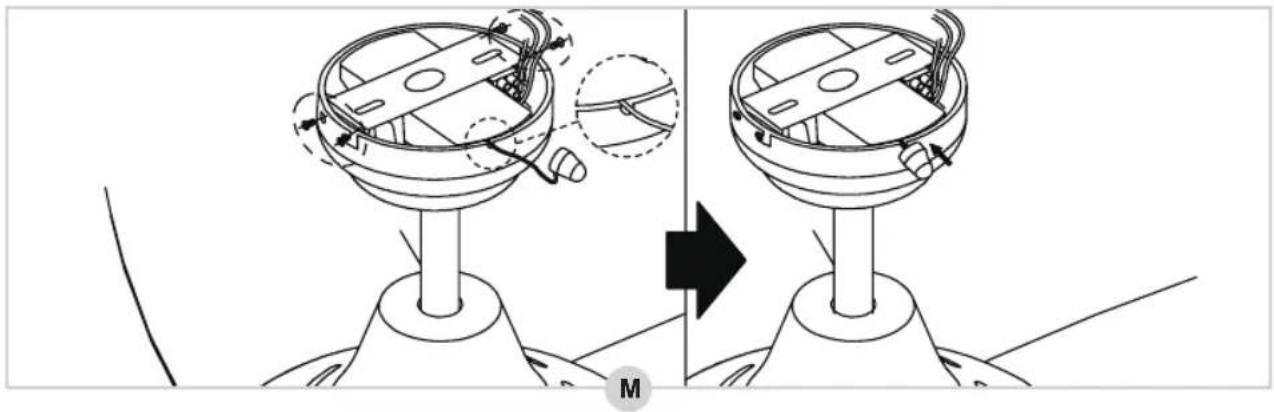

LET OP: Plaats de kabel met sensor in de uitsparing van de sierkap en plak deze vervolgens op het plafond met de sticker op de onderzijde. (zie figuur M)

1. Plaats de twee schroeven terug in de sierkap en draai ook deze stevig vast (L).

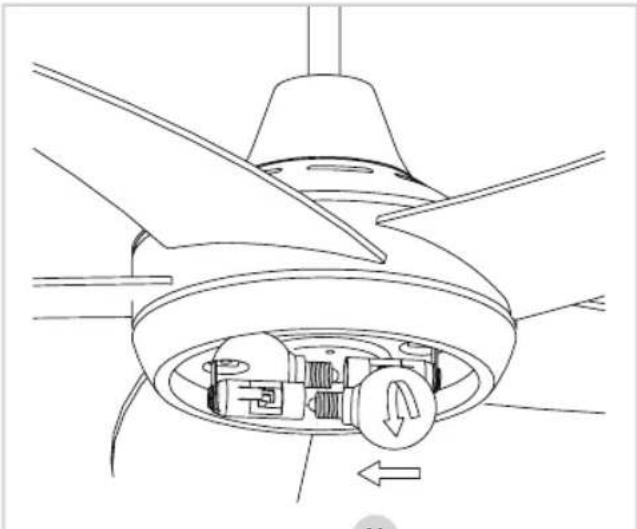

1. Plaats nu een lamp, type E14 (max. 40 Watt) in de lamp (zie figuur N).
2. Draai vervolgens voorzichtig de glazen lampenkap op het motorhuis (O).

De ventilator is nu op de juiste manier gemonteerd. U kunt nu in uw meterkast de stroom weer inschakelen.

GEBRUIK - Bediening

De ventilator is te bedienen via de bijgeleverde afstandsbediening. Het apparaat heeft 3 snelheden die elke via een aparte knop te bedienen zijn: snel, gemiddeld en langzaam.

De afstandsbediening heeft ook twee knoppen om de lamp te bedienen: aan en uit.

		KNOP FUNCTIE
		ON LICHT AAN
		OFF LICHT UIT
		0 VENT. AAN/UIT

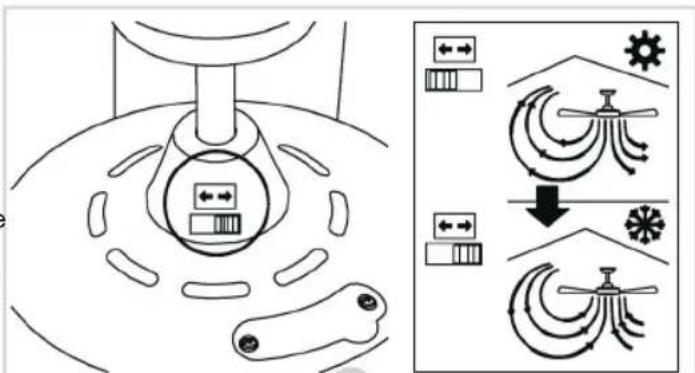

GEBRUIK - Zomer- en winterstand

De ventilator is uitgerust met een zomer- en winterstand: in de zomerstand blaast de ventilator lucht direct naar beneden voor een koele bries, terwijl lucht in de winterstand door de ruimte wordt gecirculeerd, bijvoorbeeld om de warmte van uw verwarming door de ruimte te verspreiden.

1. Schuif de schakelaar naar links om de zomerstand in te schakelen.
2. Schuif de schakelaar naar rechts om de winterstand in te schakelen.

Probleem Mogelijke oorzaak Aangeraden oplossing
Ventilatorstart niet.	1. De ventilator is aange-sloten op een wand-licht-schakelaar en deze is niet ingeschakeld.2. Stroom in de meterkast is niet terug ingeschakeld of is uitgevallen.3. Er zitten draden naar de ventilator los.	1. Controleer of de lichtschakelaar is ingeschakeld.2. Controleer of de hoofdstroomtoevoer in de meterkast is ingeschakeld.3. Controleer of er draden los zitten in de bedrading naar de ventilator.LET OP: Zorg ervoor dat de hoofdstroomtoevoer is uitgeschakeld, voordat u de bedrading controleert!
Ventilator maakt lawaai.	1. De montageplaat is niet goed gemonteerd.	1. Controleer of de montageplaat (nog) goed vastzit aan het plafond. Zie ‘Montage - Het installeren van de montageplaat’.

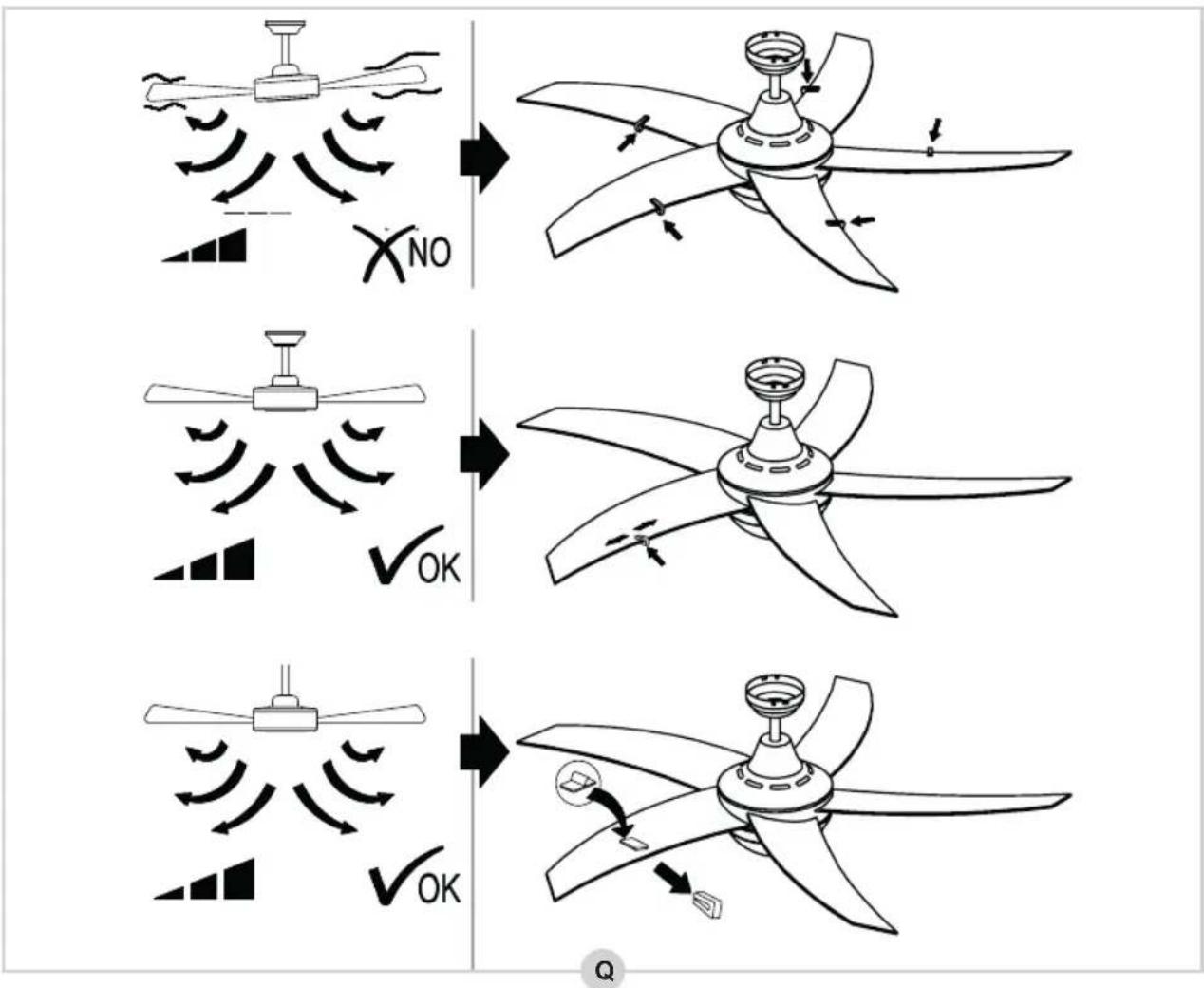

VENTILATORBLADEN BALANCEREN

We doen onze uiterste best om het product naar perfectie af te leveren. Echter blijft er de mogelijkheid dat de bladen soms uitgebalanceerd moeten worden. Volg als eerste de 2 mogelijke oplossingen hierboven. Als dit geen resultaat oplevert, probeer dan 2 ventilatorbladen om te wisselen. Blijft de ventilator uit balans? Probeer deze dan te balanceren met behulp van de bijgeleverde balansset (zie figuur Q).

Gebruik bij voorkeur een E14 LED lamp. LED lampen gaan veel langer mee en verbruiken zeer weinig energie. Als de lamp kapot is, draai dan voorzichtig de glazen lampenkamp van het motorhuis tegen de klok in los en vervang de lamp. Plaats hierna weer voorzichtig de glazen lampenkap terug door deze met de klok mee op het motorhuis te draaien.

De lamp is nu juist vervangen. U kunt nu in uw meterkast de stroom weer inschakelen.

GARANTIEBEPALINGEN

Bestron hanteert onder de volgende voorwaarden 60 maanden na aankoopdatum garantie op deze apparatuur tegen defecten die zijn ontstaan door fabricage- en/of materiaalfouten.

1. In de genoemde garantieperiode zullen geen kosten worden berekend voor arbeidsloon en materiaal.
2. De onder garantie uitgevoerde reparatie verlengt de garantietermijn niet.
3. Defecte onderdelen of bij omruiling de defecte apparaten zelf, worden automatisch eigendom van Bestron.
4. De garantie is uitsluitend geldig voor de eerste koper en niet overdraagbaar.
5. De garantie is niet geldig voor schade die is ontstaan door:

- Ongevallen

• Verkeerd gebruik

- Slijtage

- Verwaarlozing

- Foutieve installatie

• Aansluiting op een andere netspanning dan die op het typeplaatje is vermeld
• Ongeautoriseerde wijziging
• Reparaties uitgevoerd door niet-gekwalificeerde derden
• Gebruik in strijd met de geldende wettelijke, technische of veiligheidsnormen

• Onzorgvuldig transport zonder geschikte verpakking of andere bescherming

• Aanspraak op garantie kan niet worden gedaan bij:

• Schade tijdens het transport
- Het verwijderen of wijzigen van het serienummer van het apparaat.

1. Uitgezonderd van garantie zijn:

2. Snoeren

3. Lampen

- Glazen onderdelen

1. De garantie geeft geen enkel recht op vergoeding van eventuele schade, buiten de vervanging respectievelijk reparatie van de defecte onderdelen. Bestron kan nooit aansprakelijk gesteld worden voor eventuele vervolgschade of enigerlei andere consequenties die door of in relatie met de door hem geleverde apparatuur zijn ontstaan.

2. Aanspraak op garantie kan alleen bij uw (web-)winkelier of rechtstreeks bij de Bestron Service Dienst. Stuur echter nooit zomaar iets op. Het pakket kan dan namelijk geweigerd worden en eventuele kosten zijn voor uw rekening. Neem eerst contact op voor aanwijzingen hoe u het apparaat moet inpakken en verzenden. Elke aanspraak op garantie dient vergezeld te gaan van het aankoopbewijs.

SERVICE

Mocht zich onverhoopt een storing voordoen, dan kunt u contact opnemen met de BESTRON-service-dienst: www.bestron.com/service
