Produkttyp	Standventilator (Pedestal Fan)
Marke	Bestron
Modell	Summer Breeze DFS45SCO
Stromversorgung	220-240 V ~ 50 Hz
Anzahl Geschwindigkeitsstufen	3 (I, II, III)
Oszillation	Ja, 90° Schwenkbereich (links-rechts)
Höhenverstellbar	Ja, teleskopischer Fuß mit Verriegelung
Neigung	Ja, nach vorne und leicht nach unten verstellbar
Material der Rotorblätter	Metall
Schutzgitter	Vorder- und Rückseite, mit Haken und Verschlussklammern
Reinigung	Zur Reinigung von Rotorblättern und Gittern zerlegbar; mit feuchtem Tuch reinigen, keine aggressiven Reinigungsmittel
Sicherheit	Nicht in der Nähe von Wasser verwenden, nicht abdecken, vor der Reinigung Netzstecker ziehen, keine eigenständigen Reparaturen
Verwendung	Nur für den Hausgebrauch, Innenbereich
Garantie	60 Monate (5 Jahre) ab Kaufdatum
Gewicht	Ca. 3,5 kg (Schätzung)
Abmessungen (ungefähr)	Max. Höhe ca. 130 cm, Gitterdurchmesser ca. 45 cm
Leistung	Ca. 45 W (Schätzung)
Mitgeliefertes Zubehör	Teleskopfuß, Vorder-/Hintergitter, Rotorblätter, Montageschrauben
Reparierbarkeit	Qualifizierten Techniker beauftragen; Ersatzteile über den Bestron Kundendienst erhältlich
Normen	Entspricht den Richtlinien EMV 2014/30/EU, Niederspannung 2014/35/EU, RoHS 2011/65/EU

Häufig gestellte Fragen - Summer Breeze DFS45SCO BESTRON

Wie baue ich den Ventilator Summer Breeze DFS45SCO zusammen?

Befolgen Sie die Montageschritte: Befestigen Sie den Teleskopfuß mit der L-Schraube an der Grundplatte, montieren Sie dann das hintere Schutzgitter mit 4 Schrauben am Motor, befestigen Sie die Rotorblätter, dann das vordere Schutzgitter durch Einhaken und Anziehen der unteren Schraube. Zum Schluss befestigen Sie die Lüfterhalterung an der Stange.

Wie stelle ich die Höhe des Ventilators ein?

Lösen Sie die Höhenverriegelung (gegen den Uhrzeigersinn drehen), ziehen Sie den Teleskopfuß auf die gewünschte Höhe aus, und ziehen Sie die Verriegelung dann im Uhrzeigersinn wieder fest.

Wie verwende ich die Oszillation?

Um die Schwenkbewegung (90°) zu aktivieren, drücken Sie die Winkelverriegelung am Motorgehäuse. Für eine feste Position ziehen Sie die Verriegelung bis zum Einrasten.

Wie reinige ich den Ventilator?

Ziehen Sie den Netzstecker. Entfernen Sie Staub mit einer Bürste oder einem Staubsauger. Entfernen Sie bei Bedarf das vordere Gitter, die Rotorblätter und das hintere Gitter durch Lösen der Schrauben. Reinigen Sie die Teile mit einem feuchten Tuch und trocknen Sie sie gut ab. Verwenden Sie keine aggressiven Reinigungsmittel. Wischen Sie den Motor mit einem trockenen Tuch ab.

Welche Sicherheitsvorkehrungen sind zu beachten?

Überprüfen Sie, ob die Spannung mit Ihrem Netz übereinstimmt. Verwenden Sie den Ventilator nicht in der Nähe von Wasser oder in feuchten Räumen. Decken Sie ihn während des Betriebs nicht ab. Halten Sie Kinder unter 8 Jahren fern. Ziehen Sie vor der Reinigung immer den Netzstecker. Führen Sie keine eigenständigen Reparaturen durch.

Was tun, wenn der Ventilator nicht mehr funktioniert?

Überprüfen Sie zuerst Steckdose und Kabel. Wenn alles in Ordnung ist, versuchen Sie keine Reparatur selbst. Kontaktieren Sie den Bestron Kundendienst über www.bestron.com/service oder Ihren Händler.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 60 Monate (5 Jahre) ab Kaufdatum und deckt Herstellungsfehler ab. Sie gilt nicht bei unsachgemäßer Nutzung, Unfallschäden oder nicht autorisierten Reparaturen. Bewahren Sie den Kaufbeleg auf.

Kann ich den Ventilator im Freien verwenden?

Nein, das Gerät ist nur für den Hausgebrauch im Innenbereich vorgesehen. Seien Sie vorsichtig, wenn Sie es im Freien verwenden (z. B. auf einer überdachten Terrasse), vermeiden Sie jedoch Feuchtigkeit und Regen.

Wie ändere ich die Luftstromrichtung?

Sie können den Ventilatorkopf nach vorne oder leicht nach unten neigen, indem Sie das Gitter und das Motorgehäuse drehen. Verwenden Sie den Winkeleinstellknopf, um die Neigung zu fixieren.

Was tun bei ungewöhnlichen Geräuschen?

Schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Überprüfen Sie, ob die Rotorblätter fest sitzen und das Gitter richtig geschlossen ist. Wenn das Geräusch anhält, kontaktieren Sie den Kundendienst.

BEDIENUNGSANLEITUNG Summer Breeze DFS45SCO BESTRON

Herzlichen Glückwunsch zum Erwerb dieses Bestron-Produktes. In dieser Gebrauchsanweisung erläutern wir die Funktion und die Benutzung. Lesen Sie somit diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät benutzen. Verwenden Sie das Gerät nur so, wie es in der Gebrauchsanweisung beschrieben ist. Bewahren Sie die Gebrauchsanweisung danach sorgfältig auf.

Bei einem Defekt:

Sollte das Gerät unverhofft einen Defekt aufweisen, versuchen Sie dann nie, die Reparatur selbst vorzunehmen. Lassen Sie Reparaturen immer von einem qualifizierten Mechaniker ausführen.

Benutzung durch Kinder:

• Dieses Gerät darf von Kinder älter als 8 Jahren und Personen mit vermindertem körperlichen, sinnlichen oder geistigen Vermögen oder Mangel an Erfahrung und Kenntnis benutzt werden, aber nur unter Beaufsichtigung oder wenn sie über die sichere Benutzung des Gerätes aufgeklärt wurden und dessen mögliche Gefahren verstehen.
  • Die Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, außer wenn sie älter als 8 Jahre sind und beaufsichtigt werden.
• Halten Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern bis 8 Jahren.
• Kinder müssen im Auge behalten werden, um sich dessen sicher zu sein, dass sie nicht mit dem Gerät spielen.

WAS SIE ÜBER ELEKTROGERÄTE WISSEN MÜSSEN

• Kontrollieren Sie, ob die Netzspannung der auf dem Typenschild eines Elektrogerätes angegebenen Netzspannung entspricht, bevor Sie es benutzen.
• Kontrollieren Sie, ob die Steckdose, an die Sie ein Elektrogerät anschließen, geerdet ist.
• Stellen Sie Elektrogeräte immer an einer Stelle auf, an der sie nicht fallen können, und auf einen stabilen und ebenen Untergrund.
• Bestimmte Teile eines Elektrogerätes können warm oder manchmal heiß werden. Berühren Sie diese nicht, um Verbrennungen zu vermeiden.
• Sorgen Sie dafür, dass Ihre Hände trocken sind, wenn Sie ein Elektrogerät, ein Kabel oder einen Stecker berühren.
• Elektrogeräte müssen zur Vermeidung einer Feuergefahr ihre Wärme abgeben können. Sorgen Sie somit dafür, dass das Gerät

ausreichend frei ist und nicht mit brennbarem Material in Kontakt kommen kann. Elektrogeräte dürfen nie bedeckt werden.

• Sorgen Sie dafür, dass Elektrogeräte, Kabel oder Stecker nicht mit Wasser in Berührung kommen.
  • Tauchen Sie Elektrogeräte, Kabel oder Stecker nie in Wasser oder eine andere Flüssigkeit.
• Fassen Sie Elektrogeräte nie an, wenn sie ins Wasser gefallen sind. Ziehen Sie direkt den Stecker aus der Steckdose. Benutzen Sie das Gerät nicht mehr.
• Sorgen Sie dafür, dass Elektrogeräte, Kabel und Stecker nicht mit Hitzequellen, wie zum Beispiel eine heiße Kochplatte oder offenes Feuer, in Berührung kommen.
• Lassen Sie Kabel nie über den Rand der Anrichte, Arbeitsplatte oder einen Tisch hängen.
• Ziehen Sie den Stecker immer aus der Steckdose, wenn Sie das Elektrogerät nicht benutzen.
• Wenn Sie den Stecker aus der Steckdose ziehen, ziehen Sie dann am Stecker selbst und nicht am Kabel.
• Kontrollieren Sie regelmäßig, ob das Kabel des Elektrogerätes noch intakt ist. Benutzen Sie das Gerät nicht, wenn das Kabel Beschädigungen aufweist. Wenn das Kabel beschädigt ist, muss es vom Hersteller, einem technischen Kundendienst oder einer Person mit einer ähnlichen Qualifikation ersetzt werden, um jede Gefahr zu vermeiden.
• Das Gerät darf nicht mittels eines externen Zeitschalters oder durch ein separates System mit Fernbedienung eingeschaltet werden.

WAS SIE ÜBER DIESES GERÄT WISSEN MÜSSEN

• Seien Sie vorsichtig, wenn Sie das Gerät im Freien benutzen.
• Benutzen Sie das Gerät nie in feuchten Räumen.
• Reinigen Sie das Gerät nach der Benutzung gründlich (siehe Reinigung und Wartung).
• Benutzen Sie das Gerät nie an einem offenen Fenster. Durch hereinfallendes Regenwasser kann der Gerät nass werden und ein Kurzschluss entstehen.
• Stellen Sie den Ventilator auf einen flachen und sauberen Boden. Sorgen Sie dafür, dass das Gerät frei steht.
• Achten Sie darauf, dass keine Gegenstände in die Ventilatorflügel gelangen.
• Decken Sie das Gerät nicht ab, wenn es benutzt wird.

UMWELT

- Werfen Sie Verpackungsmaterial, wie zum Beispiel Plastik und Karton, in die dazu bestimmten Container.

Dieses Produkt am Ende der Nutzungsdauer nicht als normalen Haushaltabfall entsorgen, sondern bei einer Sammelstelle zur Wiederverwendung von elektrischem und elektronischem Gerät. Achten Sie auf das Symbol auf dem Produkt, der Gebrauchsanweisung oder Verpackung.

• Die Materialien können wie angegeben wiederverwendet werden. Durch Ihre Hilfe bei der Wiederverwendung, der Verarbeitung der Materialien oder anderen Formen der Nutzung des alten Gerätes leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

- Informieren Sie sich bei der Gemeinde nach der richtigen Sammelstelle bei Ihnen in der Nähe.

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Bestimmungen in den folgenden europäischen Richtlinien auf Sicherheitsgebiet:

- EMV-Richtlinie

2014/30/EU

• Niederspannungsrichtlinie

2014/35/EU

• RoHS-Richtlinie

2011/65/EU

Das Gerät ist nur für den Hausgebrauch vorgesehen und nicht für die professionelle Verwendung.

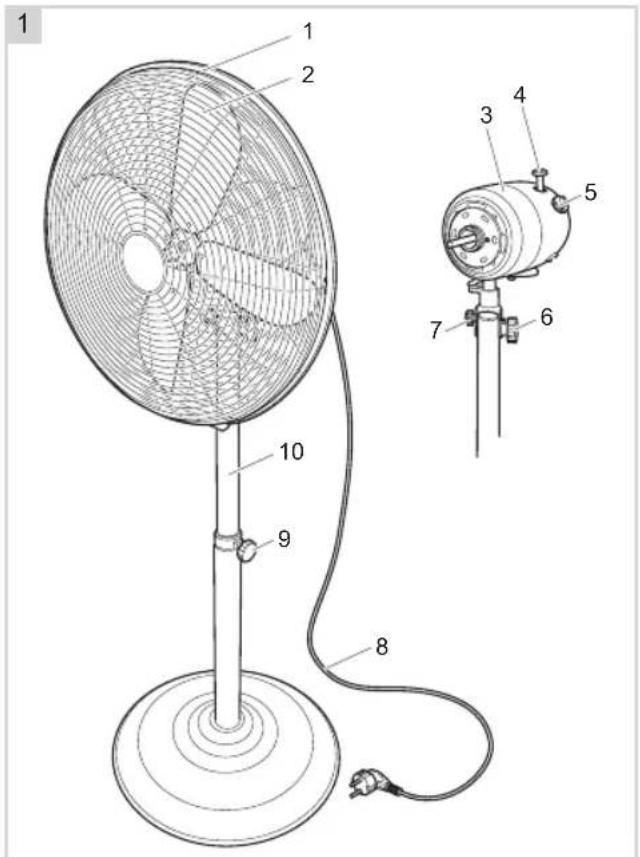

1. Ventilatorkorb
2. Ventilatorflügel
3. Motorgehäuse
4. Drehsperre
5. Geschwindigkeitsknopf
6. Befestigungsstift des Ventilators auf dem Stativ
7. Winkeleinstelltaste
8. Kabel mit Stecker
9. Höhensperre
10. ausziehbares Stativ

FUNKTION - Vor der ersten Verwendung

Nehmen Sie den Ventilator aus der Verpackung und entfernen Sie das Verpackungsmaterial.

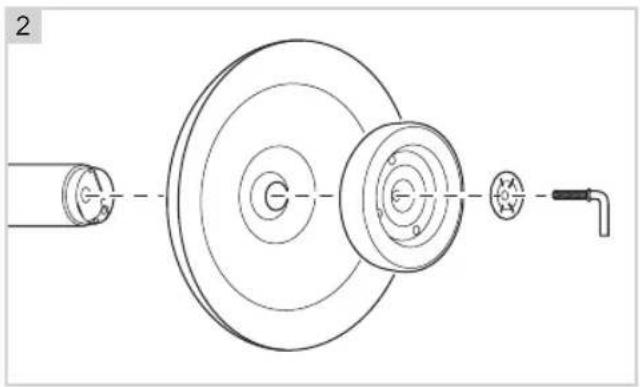

MONTIEREN - Stativ montieren

1. Entfernen Sie die L-förmige Schraube und kleine silberne Metall Scheibe der Ende der Stange.
2. Den Stab auf die Bodenplatte. Legen Sie das Gewicht und die kleine silberne Scheibe aus Metall auf der anderen Seite der Bodenplatte.
3. Verwenden Sie die L-förmige Schraube, um alle Teile miteinander zu befestigen.

1. Lösen Sie die 4 Schrauben (siehe Abbildung 3A) vom Motorgehäuse (3B).
2. Setzen Sie die Rückseite des Lüfterkorbs (mit Griff) (3D) mit dem Griff (3C) oben auf die Welle des Motorgehäuses (3B).
3. Befestigen Sie die Rückseite des Lüfterkorbs mit 4 Schrauben (3A).
4. Schieben Sie die Ventilatorflügel (3E) auf die Achse und drehen Sie die Befestigungsschraube fest.
5. Hängen Sie die Korbvorderseite (3F) mit dem Verschluss (3G) über die Korbrückseite.
6. Führen Sie die Ankerschraube unten am Korb (3H) durch die Vorder- und Rückseite hindurch und ziehen Sie sie fest an.
7. Legen Sie die Verschlussklemmen (31) um die Ränder beider Korbhälften.

4

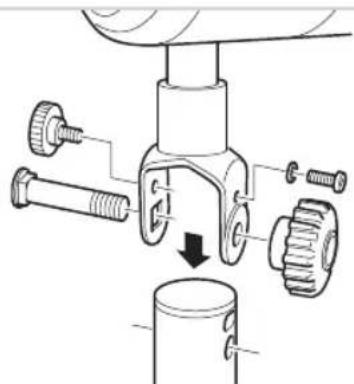

1. Entfernen Sie die Schraube und den Knopf vom Befestigungsstift.
2. Drehen Sie den Knopf für die Winkeleinstellung und die Sicherungsschraube für die Kippbegrenzung soweit los, dass der Bügel auf dem Ständer angebracht werden kann.
3. Führen Sie den Befestigungsstift durch die Motorstütze und das Stativ hindurch und drehen Sie den Knopf fest.
4. Bringen Sie die Sicherungsschraube in der Aussparung auf dem Ständer an.
5. Befestigen Sie den Knopf für die Winkeleinstellung. Der Knopf fällt in die tiefe Aussparung auf dem Ständer.

FUNKTION - Verwendung

1. Stellen Sie den Ventilator auf den Boden, auf einen flachen Untergrund.

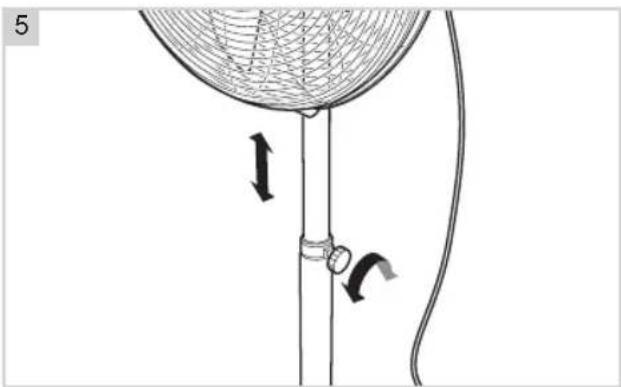

2. Stellen Sie die gewünschte Höhe des Stativs ein. Drehen Sie hierzu die Höhensperre los (gegen den Uhrzeigersinn). Bewegen Sie das Stativ auf die gewünschte Höhe und drehen Sie die Höhensperre wieder fest (im Uhrzeigersinn).
3. Stellen Sie die gewünschte Richtung des Luftstroms ein. Sie können den Ventilator:

a. gerade nach vorn (Situation a) richten oder leicht nach unten neigen (Situation b). Drehen Sie den Ventilatorkob und das Motorgehäuse in die gewünschte Position.
b. Von links nach rechts rotieren lassen (in einem Winkel von 90°). Sie lüften einen Großteil des Raums. Drücken Sie die Drehsperre auf dem Motorgehäuse vollständig ein.
c. Beim Lüften stillstehen lassen. Sie lüften an einer Stelle. Ziehen Sie die Drehsperre heraus, bis Sie ein „Klick-Geräusch“ hören.

1. Stecken Sie den Stecker in die Steckdose.
2. Schalten Sie den Ventilator durch Drehen am Geschwindigkeitsknopf ein.

a. Stufe 'I': Der Ventilator dreht sich langsam.
b. Stufe 'II': Der Ventilator dreht sich normal.
c. Stufe 'III': Der Ventilator dreht sich schnell.

1. Schalten Sie den Ventilator aus, indem Sie den Geschwindigkeitsknopf auf Stufe „0“ stellen.

REINIGUNG UND WARTUNG

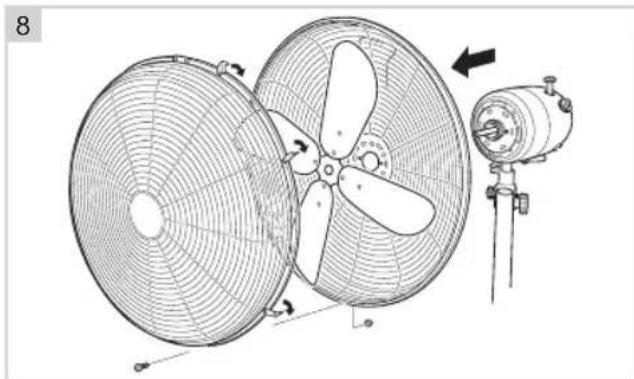

Nach einiger Zeit kann sich Staub zwischen den Speichen des Ventilatorkorbs und auf den Ventilatorflügeln festsetzen. Versuchen Sie den Staub erst mit einem Handfeger und/oder einem Staubsauger zu entfernen. Sollte dies nicht gelingen, dann können Sie den Ventilator auseinanderbauen und säubern.

1. Ziehen Sie den Stecker aus der Steckdose.
2. Drehen Sie die Schraube an der Unterseite des Ventilatorkorbs mit einem kleinen Kreuzschlitzschraubenzieher los und halten Sie dabei die Schraube an der Korbrückseite fest.
3. Entfernen Sie die Vorderseite des Korbs.
4. Halten Sie das Ventilatorblatt fest und drehen Sie die Sicherungsschraube mit einem kleinen

Kreuzschlitzschraubenzieher los. Nehmen Sie das Ventilatorblatt von der Achse herunter.

1. Verwenden Sie einen Kreuzschlitzschraubendreher die Schrauben aus dem Motorgehäuse lösen und entfernen Sie dann das Gehäuse.
2. Reinigen Sie die abgenommenen Teile und das Stativ mit einem feuchten Tuch. Trocken Sie diese mit einem trockenen Tuch gründlich nach.
3. Reinigen Sie das Motorgehäuse mit einem trockenen Tuch.

• Sorgen Sie dafür, dass das Gerät bei der Reinigung nicht an die Netzspannung angeschlossen ist.
• Verwenden Sie zur Reinigung keine aggressiven Reinigungs- oder Scheuermittel oder scharfen Gegenstände (wie Messer oder harte Bürsten).
  • Passen Sie auf, dass Sie sich nicht an den scharfen Metallrändern der Ventilatorflügel schneiden.

Um den Ventilator wieder zusammenzusetzen, bringen Sie die einzelnen Teile wie unter „Ventilator montieren“ beschrieben wieder am Ventilator an.

GARANTIEBESTIMMUNGEN

Bestron handhabt unter den folgenden Bedingungen eine Garantie von 60 Monaten ab Kaufdatum gegen Defekte, die durch Herstellungs- und/oder Materialfehler entstanden sind.

1. Im genannten Garantiezeitraum werden keine Kosten für Arbeitslohn und Material berechnet.
2. Die unter der Garantie ausgeführte Reparatur verlängert nicht die Garantiefrist.
3. Defekte Zubehörteile oder bei Umtausch die defekten Geräte selbst werden automatisch Eigentum von Bestron.
4. Die Garantie gilt ausschließlich für den ersten Käufer und ist nicht übertragbar.
5. Die Garantie gilt nicht für einen Schaden, der entstanden ist durch: • Unfälle

- falsche Benutzung

• Verschleiß

• Verwahrlosung

• Fehlerhafte Installation

• Anschluss an eine andere Netzspannung als die, die auf dem Typenschild genannt ist
• Unautorisierte Veränderung
  • Von nicht qualifizierten Dritten ausgeführte Reparaturen
• Benutzung entgegen den geltenden gesetzlichen, technischen oder Sicherheitsnormen

• Unsorgfältigen Transport ohne geeignete Verpackung oder anderen Schutz

• Ein Anspruch auf Garantie kann nicht erhoben werden bei:

• Einem Schaden während des Transports

• Der Entfernung oder Änderung der Seriennummer des Gerätes

• Von der Garantie ausgenommen sind:

• Kabel

• Lampen

• Zubehörteile aus Glas

1. Die Garantie berechtigt neben dem Ersatz beziehungsweise der Reparatur der defekten Zubehörteile nicht zu irgendeiner Erstattung eines eventuellen Schadens. Bestron kann nie für einen eventuellen Folgeschaden oder irgendwelche andere Konsequenzen, die durch oder in Bezug auf das von ihr gelieferte Gerät entstanden sind, haftbar gemacht werden.
2. Der Garantieanspruch kann nur bei Ihrem (Web-)Händler oder direkt beim Bestron Kundendienst geltend gemacht werden. Senden Sie ein Gerät nicht ohne vorherige Rücksprache zurück. Das Paket kann dann abgelehnt werden und eventuelle Kosten gehen zu Ihren Lasten. Nehmen Sie erst für Anweisungen, wie Sie das Gerät einpacken und versenden müssen, Kontakt auf. Jedem Garantieanspruch muss der Kaufbeleg beigefügt werden.

SERVICE

Sollte sich unverhofft eine Störung ergeben, dann können Sie mit dem BESTRON-Kundendienst Kontakt aufnehmen: www.bestron.com/service
