DHB42W - Ventilator BESTRON - Kostenlose Bedienungsanleitung

Produkttyp	Deckenventilator mit Lampe
Marke	Bestron
Modell	DHB42W
Anzahl der Flügel	4
Ventilatordurchmesser	Ca. 42 Zoll (107 cm)
Gewicht	Ca. 6 kg
Stromversorgung	220-240 V ~ 50 Hz
Maximale Lampenleistung	E27, max. 60 W
Geschwindigkeiten	3 Geschwindigkeiten (schnell, mittel, langsam)
Betriebsmodi	Sommer (gegen Uhrzeigersinn) und Winter (im Uhrzeigersinn)
Steuerung	Durch Zugkette
Material der Flügel	Holz oder Weiß je nach Montage
Minimale Installationshöhe	2,30 m zwischen Flügel und Boden
Befestigung	An der Decke, Montageplatte inklusive
Garantie	60 Monate (5 Jahre)
Pflege	Mit feuchtem Tuch reinigen, nicht untertauchen
Sicherheit	Verwendung durch Kinder >8 Jahre unter Aufsicht
Ersatzteile	Beim Hersteller erhältlich
Reparierbarkeit	Reparatur nur durch qualifizierten Fachmann

Häufig gestellte Fragen - DHB42W BESTRON

Wie installiere ich den Deckenventilator Bestron DHB42W?

Befolgen Sie die Schritte in der Anleitung: Befestigen Sie die Montageplatte an der Decke, schließen Sie die Drähte an (blau → N, braun/schwarz → L, gelb/grün → Erde), installieren Sie die Abwärtsstange, befestigen Sie die Flügel und hängen Sie den Ventilator ein. Schalten Sie vor der Installation immer den Strom aus.

Wie ändere ich die Geschwindigkeit des Ventilators?

Ziehen Sie an der Zugkette, um von schnell auf mittel und dann auf langsam zu schalten. Ein weiterer Zug stoppt den Ventilator.

Wie kehre ich die Drehrichtung für den Winter um?

Stellen Sie den Schalter am Motor nach oben für den Wintermodus (im Uhrzeigersinn) und nach unten für den Sommermodus (gegen den Uhrzeigersinn).

Was tun, wenn der Ventilator wackelt oder laut ist?

Überprüfen Sie, ob die Montageplatte und die Abwärtsstange fest sitzen. Wenn das Problem weiterhin besteht, gleichen Sie die Flügel mit dem mitgelieferten Auswuchtkit aus: Setzen Sie die Klemme auf den Flügel, der das Wackeln reduziert, und kleben Sie das Auswuchtgewicht an die optimale Stelle.

Welche Glühbirne für die Lampe verwenden?

Verwenden Sie eine Glühbirne mit E27-Sockel und einer maximalen Leistung von 60 Watt.

Kann ich den Ventilator im Freien verwenden?

Nein, dieses Gerät ist nur für den privaten Innenbereich bestimmt. Vermeiden Sie feuchte Räume.

Wie reinige ich den Ventilator?

Ziehen Sie den Stecker, wischen Sie die Flügel und das Gehäuse mit einem feuchten Tuch ab (keine Scheuermittel). Tauchen Sie den Motor niemals unter.

Was tun, wenn der Ventilator nicht startet?

Überprüfen Sie den Wandschalter, die Sicherung oder den Schutzschalter. Wenn alles in Ordnung ist, überprüfen Sie die Verkabelung (vorher stromlos schalten). Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Hat der Ventilator eine Garantie?

Ja, Bestron gewährt eine 60-monatige Garantie (5 Jahre) ab Kaufdatum, die Herstellungsfehler abdeckt. Bewahren Sie den Kaufbeleg auf.

Kann ich den Ventilator selbst reparieren?

Nein, versuchen Sie niemals, das Gerät selbst zu reparieren. Überlassen Sie Reparaturen einem qualifizierten Techniker oder dem autorisierten Bestron-Service.

BEDIENUNGSANLEITUNG DHB42W BESTRON

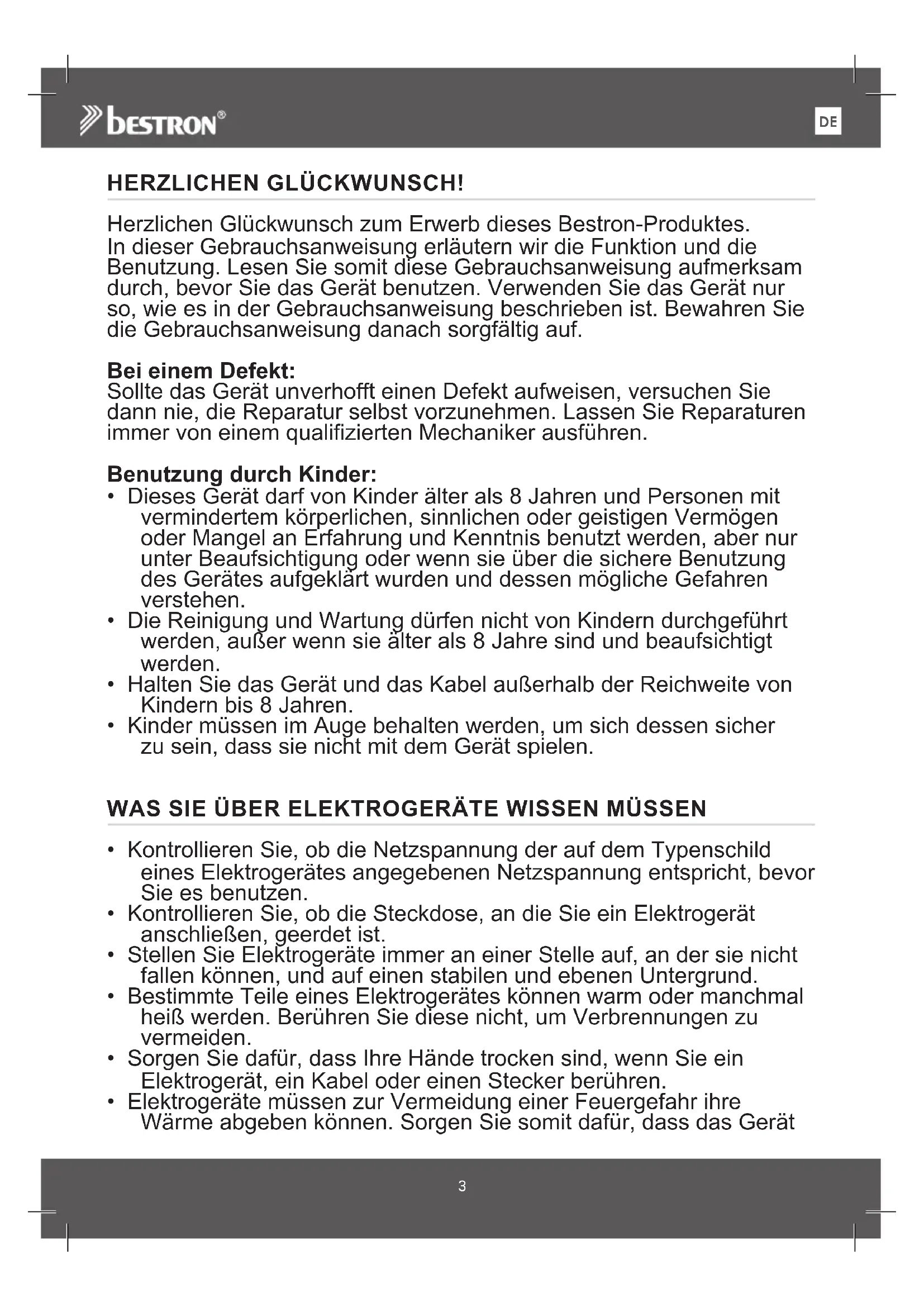

Herzlichen Glückwunsch zum Erwerb dieses Bestron-Produktes. In dieser Gebrauchsanweisung erläutern wir die Funktion und die Benutzung. Lesen Sie somit diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät benutzen. Verwenden Sie das Gerät nur so, wie es in der Gebrauchsanweisung beschrieben ist. Bewahren Sie die Gebrauchsanweisung danach sorgfältig auf.

Bei einem Defekt:

Sollte das Gerät unverhofft einen Defekt aufweisen, versuchen Sie dann nie, die Reparatur selbst vorzunehmen. Lassen Sie Reparaturen immer von einem qualifizierten Mechaniker ausführen.

Benutzung durch Kinder:

• Dieses Gerät darf von Kinder älter als 8 Jahren und Personen mit vermindertem körperlichen, sinnlichen oder geistigen Vermögen oder Mangel an Erfahrung und Kenntnis benutzt werden, aber nur unter Beaufsichtigung oder wenn sie über die sichere Benutzung des Gerätes aufgeklärt wurden und dessen mögliche Gefahren verstehen.
  • Die Reinigung und Wartung dürfen nicht von Kindern durchgeführt werden, außer wenn sie älter als 8 Jahre sind und beaufsichtigt werden.
• Halten Sie das Gerät und das Kabel außerhalb der Reichweite von Kindern bis 8 Jahren.
• Kinder müssen im Auge behalten werden, um sich dessen sicher zu sein, dass sie nicht mit dem Gerät spielen.

WAS SIE ÜBER ELEKTROGERÄTE WISSEN MÜSSEN

• Kontrollieren Sie, ob die Netzspannung der auf dem Typenschild eines Elektrogerätes angegebenen Netzspannung entspricht, bevor Sie es benutzen.
• Kontrollieren Sie, ob die Steckdose, an die Sie ein Elektrogerät anschließen, geerdet ist.
• Stellen Sie Elektrogeräte immer an einer Stelle auf, an der sie nicht fallen können, und auf einen stabilen und ebenen Untergrund.
• Bestimmte Teile eines Elektrogerätes können warm oder manchmal heiß werden. Berühren Sie diese nicht, um Verbrennungen zu vermeiden.
• Sorgen Sie dafür, dass Ihre Hände trocken sind, wenn Sie ein Elektrogerät, ein Kabel oder einen Stecker berühren.
• Elektrogeräte müssen zur Vermeidung einer Feuergefahr ihre Wärme abgeben können. Sorgen Sie somit dafür, dass das Gerät

ausreichend frei ist und nicht mit brennbarem Material in Kontakt kommen kann. Elektrogeräte dürfen nie bedeckt werden.

• Sorgen Sie dafür, dass Elektrogeräte, Kabel oder Stecker nicht mit Wasser in Berührung kommen.
  • Tauchen Sie Elektrogeräte, Kabel oder Stecker nie in Wasser oder eine andere Flüssigkeit.
• Fassen Sie Elektrogeräte nie an, wenn sie ins Wasser gefallen sind. Ziehen Sie direkt den Stecker aus der Steckdose. Benutzen Sie das Gerät nicht mehr.
• Sorgen Sie dafür, dass Elektrogeräte, Kabel und Stecker nicht mit Hitzequellen, wie zum Beispiel eine heiße Kochplatte oder offenes Feuer, in Berührung kommen.
• Lassen Sie Kabel nie über den Rand der Anrichte, Arbeitsplatte oder einen Tisch hängen.
• Ziehen Sie den Stecker immer aus der Steckdose, wenn Sie das Elektrogerät nicht benutzen.
• Wenn Sie den Stecker aus der Steckdose ziehen, ziehen Sie dann am Stecker selbst und nicht am Kabel.
• Kontrollieren Sie regelmäßig, ob das Kabel des Elektrogerätes noch intakt ist. Benutzen Sie das Gerät nicht, wenn das Kabel Beschädigungen aufweist. Wenn das Kabel beschädigt ist, muss es vom Hersteller, einem technischen Kundendienst oder einer Person mit einer ähnlichen Qualifikation ersetzt werden, um jede Gefahr zu vermeiden.
• Das Gerät darf nicht mittels eines externen Zeitschalters oder durch ein separates System mit Fernbedienung eingeschaltet werden.

WAS SIE ÜBER DIESES GERÄT WISSEN MÜSSEN

• Seien Sie vorsichtig, wenn Sie das Gerät im Freien benutzen.
• Benutzen Sie das Gerät nie in feuchten Räumen.
• Reinigen Sie das Gerät nach der Benutzung gründlich (siehe Reinigung und Wartung).
• Unser Rat: lassen sie die Installation von einem qualifizierten Elektriker vornehmen, der die Stärke der Tragenden Deckenglieder messen und den richtigen elektrischen Anschluss herstellen kann.
• Um das Verletzungsrisiko zu verringern, verwenden sie nur die beiden Stahlschrauben (sowie den Sicherungsring), die zur Montage mitgeliefert wurden.
• Um das Verletzungsrisiko zu verringern, biegen sie die Flügelhalter nicht, wenn sie sie installieren, die Flügel ausgleichen oder den Ventilator reinigen. Zwischen die rotierenden Ventilatorflügel dürfen keine Fremdkörper gelangen.

UMWELT

- Werfen Sie Verpackungsmaterial, wie zum Beispiel Plastik und Karton, in die dazu bestimmten Container.

Dieses Produkt am Ende der Nutzungsdauer nicht als normalen Haushaltabfall entsorgen, sondern bei einer Sammelstelle zur Wiederverwendung von elektrischem und elektronischem Gerät. Achten Sie auf das Symbol auf dem Produkt, der Gebrauchsanweisung oder Verpackung.

• Die Materialien können wie angegeben wiederverwendet werden. Durch Ihre Hilfe bei der Wiederverwendung, der Verarbeitung der Materialien oder anderen Formen der Nutzung des alten Gerätes leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

- Informieren Sie sich bei der Gemeinde nach der richtigen Sammelstelle bei Ihnen in der Nähe.

CE-KONFORMITÄTSERKLÄRUNG

Dieses Produkt erfüllt die Anforderungen gemäß den Europäischen Richtlinien.

Das Gerät ist nur für den Hausgebrauch vorgesehen und nicht für die professionelle Verwendung.

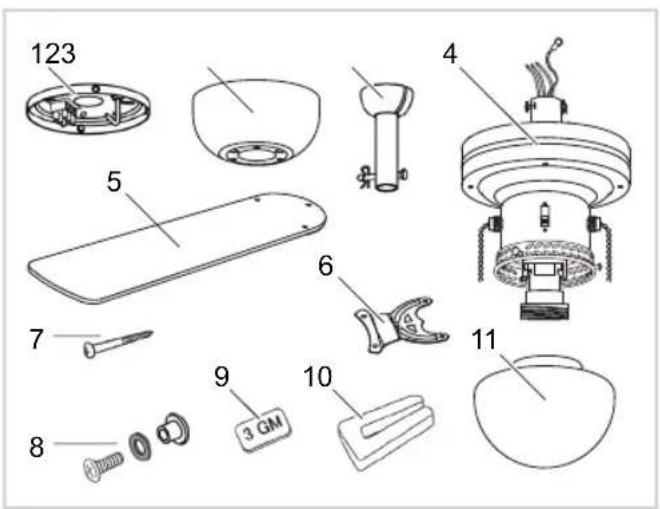

1. Montageplatte
2. Zierkappe
3. Stab
4. Motor
5. Lüfterflügel (4x)
6. Flügelhalter (4x)
7. Schrauben montageplatte (2x)
8. Schrauben-Satz Flügel (12x)
9. Ausgleichsgewichte (2x)
10. Ausgleichsklemme
11. Glaskugel

MONTAGE - Installieren der Montageplatte

ACHTUNG:

• VERGEWISSERN SIE SICH, DASS DER HAUPTSTROM IMMER ABGESCHALTET IST, BEVOR SIE MIT DER INSTALLATION DES DECKENVENTILATORS BEGINNEN.
- Stellen Sie sicher, dass der Lüfter an einem Platz hängt, wo der Abstand zwischen den Lüfterflügel und dem Fußboden mindestens 2,30m beträgt.

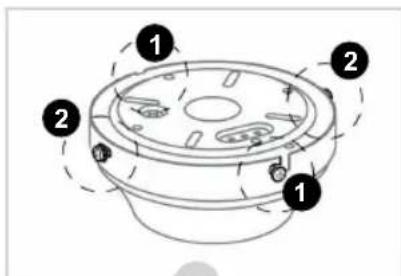

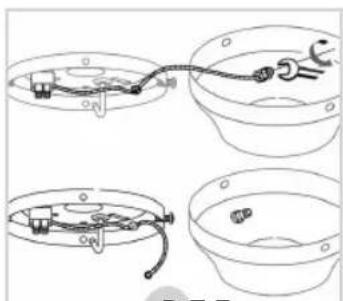

1. In der Verpackung ist die Montageplatte an der Zierkappe mit 4 Schrauben montiert (siehe Abbildung A).
2. Schrauben Sie die 2 Schrauben 1 halb los (B).
3. Schrauben Sie danach die 2 Schrauben ② ganz los und trennen Sie die beiden (C).

1. Entfernen Sie die Montageplatte und den Erde-Draht (gelb-grün) von der Zierkappe (D).
2. Stecken Sie danach die Drähte von der Zimmerdecke durch die Öffnung der Montageplatte (E).

3. Montieren Sie die Montageplatte an der Zimmerdecke (F). Stellen Sie sicher, dass die Montageplatte robust genug montiert ist, um ein Gewicht von mindestens 23 kg zu tragen.

4. Schrauben Sie nun die Drähte auf dem richtigen Weg gut in die Lüsterklemme (G):

• Blauer Draht → N
• Braune oder schwarze Draht → L
• Erde-Draht (gelb-grün) → ⏻

MONTAGE - Montieren der Stab am Motor

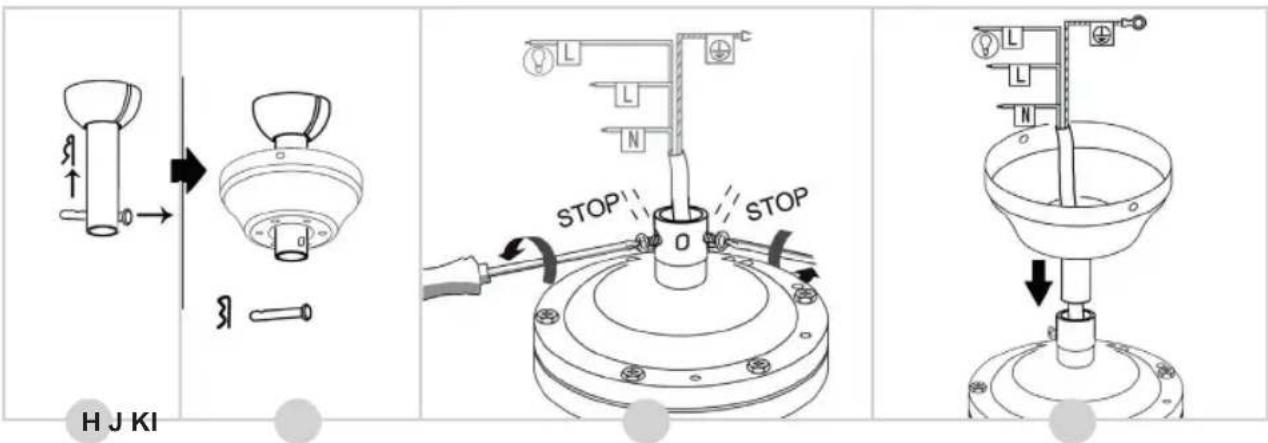

1. Entfernen Sie den Splint und Bolzen vom Stab (siehe Abbildung H).
2. Stecken Sie den Stab durch die Zierkappe (I).
3. Schrauben Sie die 2 Schrauben vom Motor los (J).
4. Entfernen Sie den Kabelbinder von den Drähten und stecken Sie die Drähte vom Motor durch den Stab (K). Stellen Sie sicher, dass die Kabel nicht beschädigt werden.

L M N

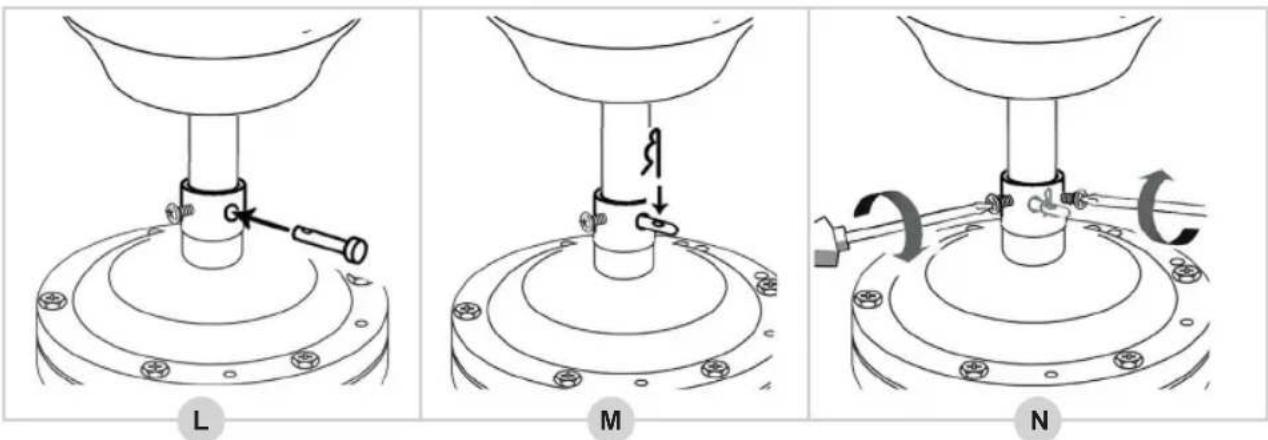

1. Stecken Sie nun der Bolzen in den Stab (L) und fixieren Sie ihn mit dem Splint (M).
2. Drehen Sie danach die 2 Schrauben im Motor wieder fest (N).

Der Stab ist nun richtig am Motor montiert.

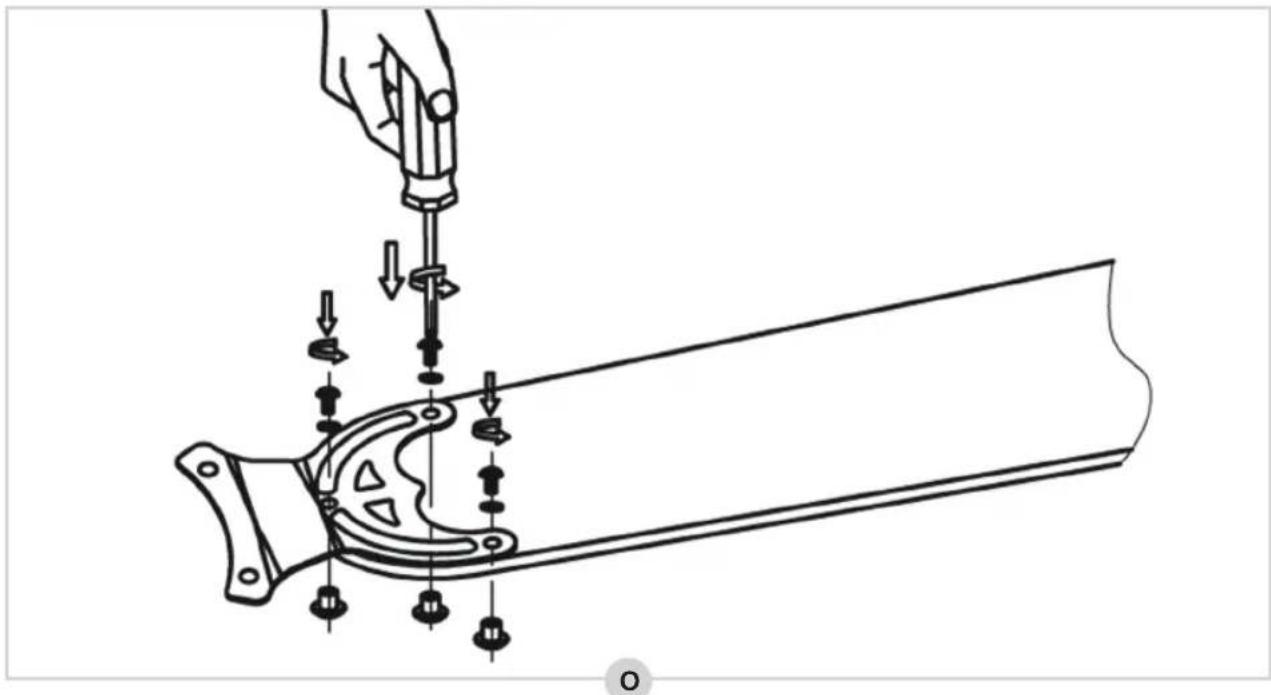

MONTAGE - Montieren der Flügelhalter am Lüfterflügel

Die Lüfterflügel dieses Deckenventilators könnten sowohl mit den weißen sowie mit der Holz-farbigen Seite nach unten montiert werden.

1. Legen Sie ein Flügelhalter auf einen Lüfterflügel, wie in Abbildung O dargestellt.
2. Stecken Sie ein Schraube mit roten Ring durch den Flügelhalter und den Lüfterflügel.
3. Stecken Sie eine Hutmutter an der Unterseite des Lüfterflügels durch und schrauben Sie danach die Schraube in der Hutmutter fest.

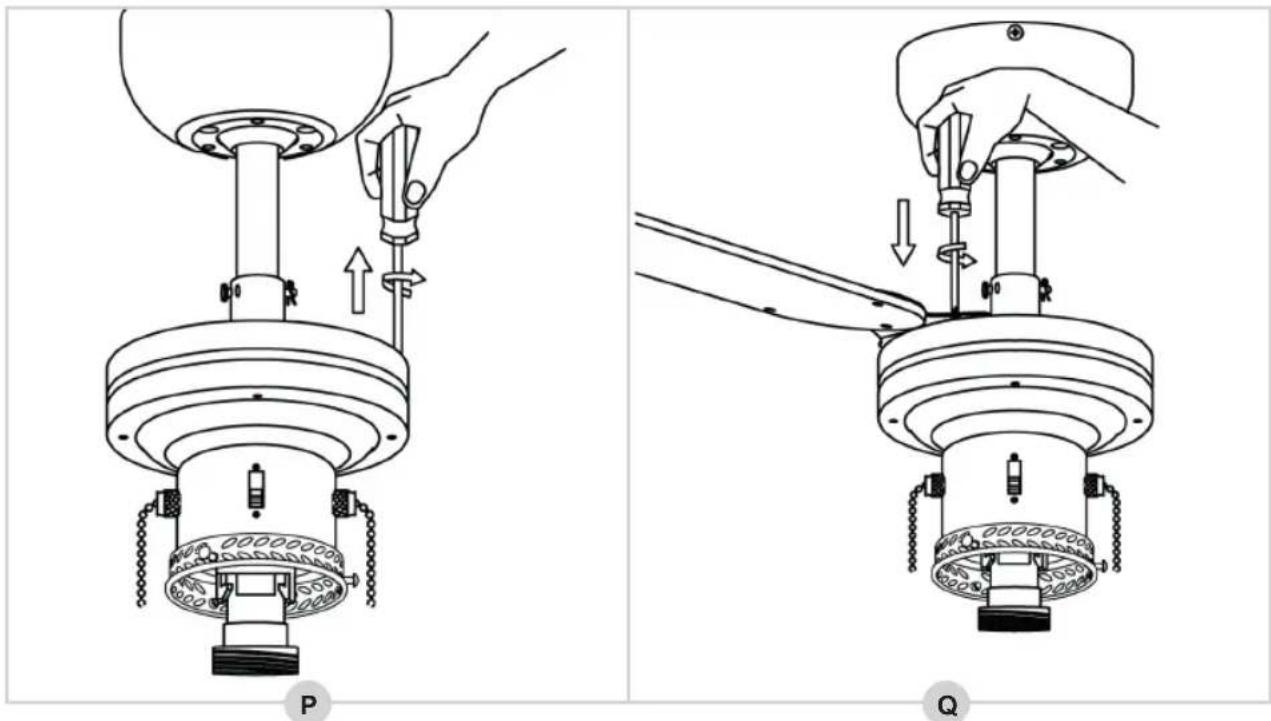

MONTAGE - Montieren der Lüfterflügel am Motor

1. Die Schrauben für die Montage der Lüfterflügel sind schon in dem Motorgehäuse montiert. Schrauben Sie ihn los und entfernen Sie ihn aus dem Motorgehäuse (siehe Abbildung P).

1. Legen Sie einen Lüfterflügel mit Flügelhalter auf das Motorgehäuse und schrauben Sie ihn fest mit zwei Schrauben (Q).
2. Wiederholen Sie diesen Vorgang für die anderen drei Lüfterflügel.
   Die Lüfterflügel sind nun richtig am Motor montiert.

MONTAGE - Montieren der Ventilator am Montageplatte

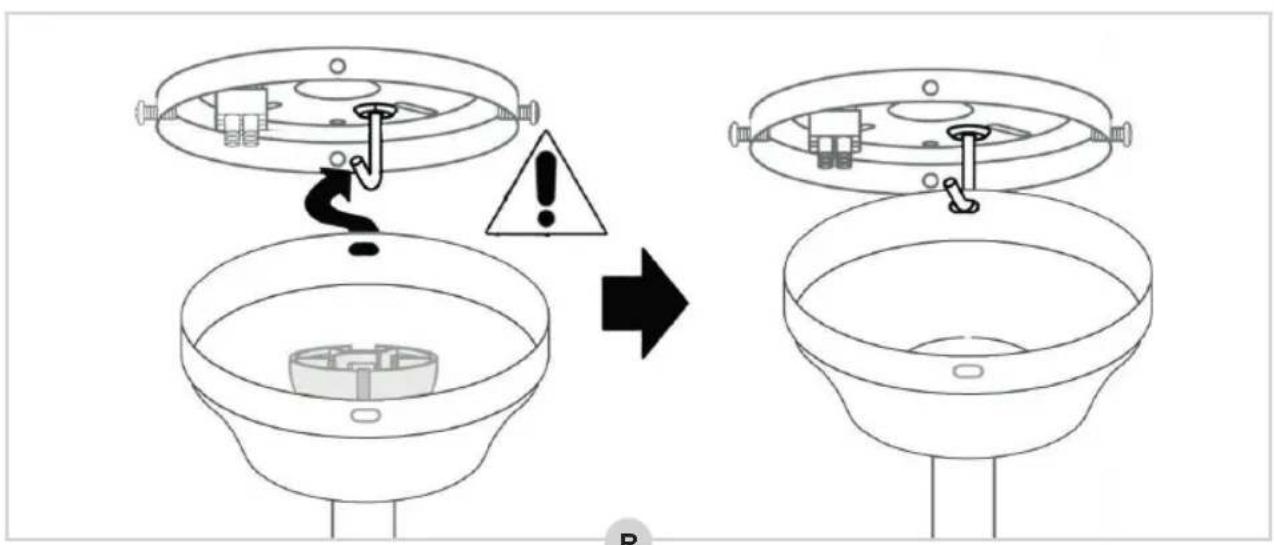

1. Heben Sie den Ventilator auf und stecken Sie ihn in den "J-Haken" auf der Montageplatte durch die Öffnung der Zierkappe (siehe Abbildung R). Sie haben nun beide Hände frei für die Montage der Drähte.

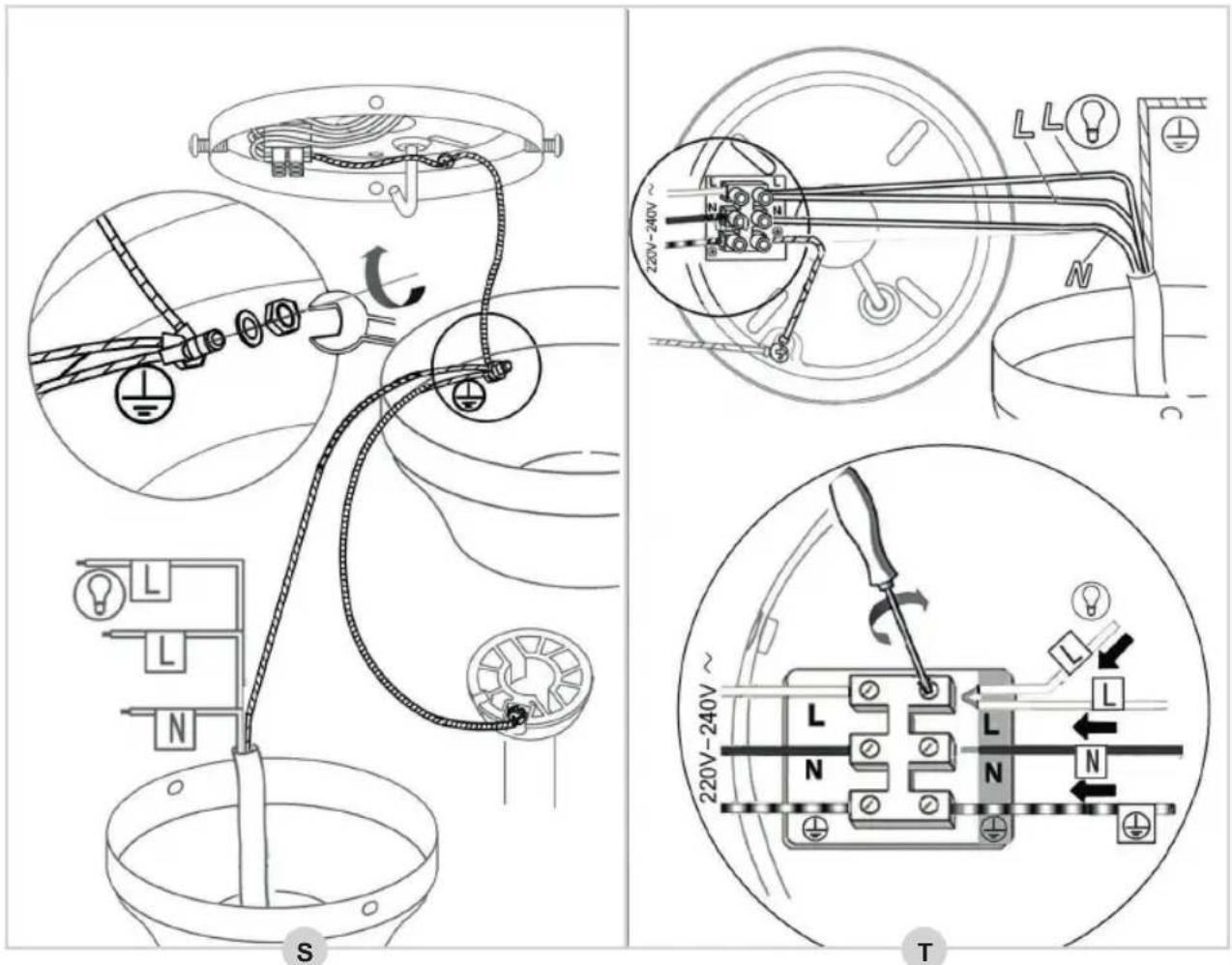

2. Montieren Sie alle Erde-Drähte (gelb-grün) an der Sierkappe (S).

1. Schrauben Sie nun die Drähte vom Stab auf dem richtigen Weg gut in die Lüsterklemme (T):
   • Blauer Draht → N
   • Braune und schwarze Drähte → L

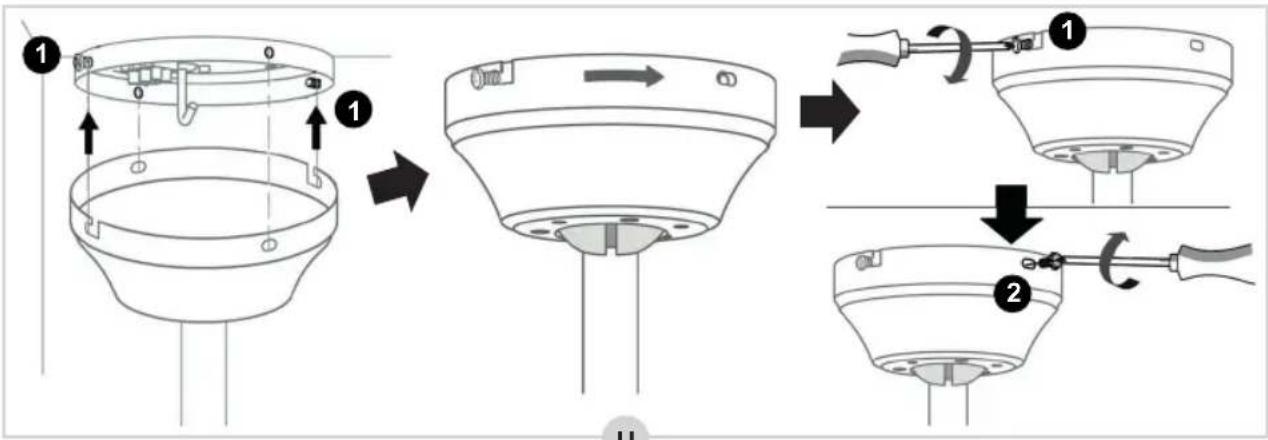

2. Entfernen Sie den Ventilator vom "J-Haken", befestigen den Ventilator über die 2 Schraube ^1 in die Montageplatte und drehen die Schrauben fest (U).
3. Schrauben Sie die 2 Schrauben ② züruck in die Montageplatte und drehen Sie auch fest (U).
4. Fixieren Sie den Stab wie dargestellt in Abbildung V.
5. Drehen Sie nun eine Lampe Typ E27 (Max. 60 Watt) in die Fassung (W).
6. Fixieren Sie den Glaskugel nun vorsichtig mit die 3 Schrauben (schon in dem Motorgehäuse montiert) (X).

Der Ventilator ist nun richtig montiert.

Sie können jetzt der Hauptstrom zurück einschalten.

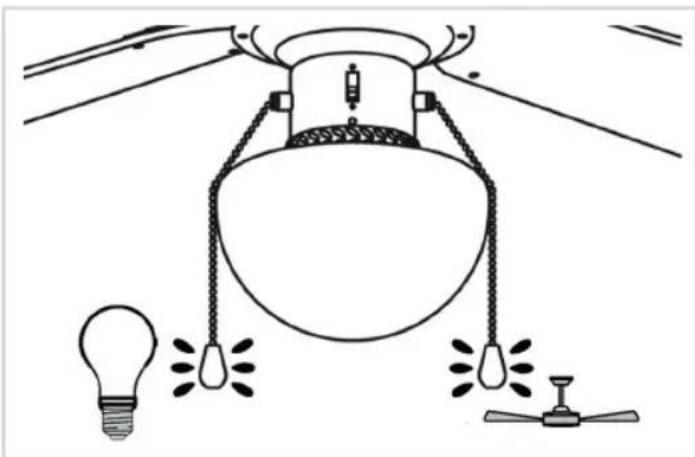

BENUTZUNG - Kontrolle

Der Ventilator hat 3 Geschwindigkeiten: Schnell, Mittel und Langsam.

1. Ziehen Sieder Zugkette.

Der Ventilator schaltet sich in die höchste Geschwindigkeit.

1. Ziehen Sie der Zugkette noch einmal. Der Ventilator schaltet sich nach Mittel.

2. Ziehen Sie der Zugkette noch einmal. Der Ventilator schaltet sich nach Langsam.

3. Ziehen Sie der Zugkette noch einmal. Der Ventilator schaltet sich aus.

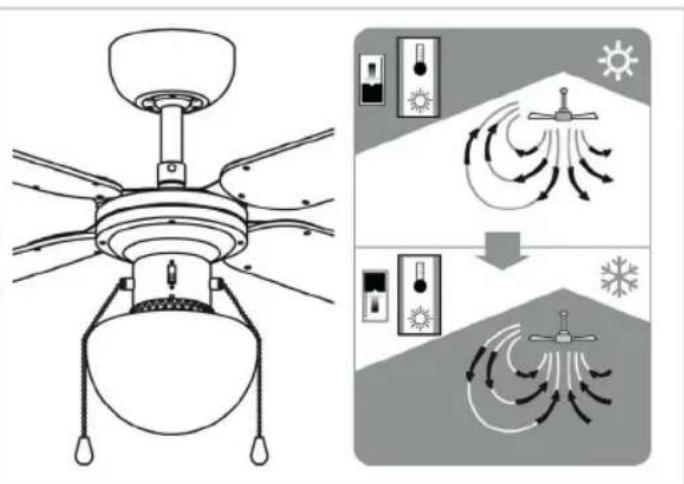

BENUTZUNG - Sommer/Winter-Modus

Der Ventilator ist mit einem Sommer- und Winter-Umschaltung ausgestattet. Im Sommer-Modus, bläst der Ventilator Luft direkt nach unten für eine kühle Brise. Im Winter-Modus zirkuliert der Ventilator die Luft durch den Raum, zum Beispiel um die Wärme von Ihrer Heizung zu verbreiten.

1. Schalten Sie den Schiebeschalter nach unten für den Sommer-Modus.

2. Schalten Sie den Schiebeschalter nach oben für den Winter-Modus.

Problem Wahrscheinliche Ursache Empfohlene Maßnahme zur Behebung
Ventilator dreht sich nicht	1. Ventilator ist verbunden mit ein Lichtschalter, welche ausgeschaltet ist.2. Hauptstrom ist nicht zurück eingeschaltet oder ist ausgefallen.3.Stromleitungsverbindung zum Ventilator lose.	1. Prüfen Sie die Lichtschalter.2. Prüfen Sie die Hauptstromschalter.3. Prüfen Sie die Verbindungen des Leitungsdrahtes zum Ventilator.ACHTUNG: Gewährleisten Sie, dass der Hauptstrom abgeschaltet ist, vor öffnen des Deckenventilators!
Der Ventilator macht KrachDer Ventilator wackelt oder zittert übermäßig	1. Montageplatte ist nicht richtig montiert.2. Stab ist nicht richtig fixiert.	1. Prüfen Sie ob der Montageplatte richtig montiert ist. Siehe ‘Montage - Installieren der Montageplatte’.2. Prüfen Sie ob der Stab richtig fixiert ist. Siehe ‘Montage - Montieren der Stab am Motor’.

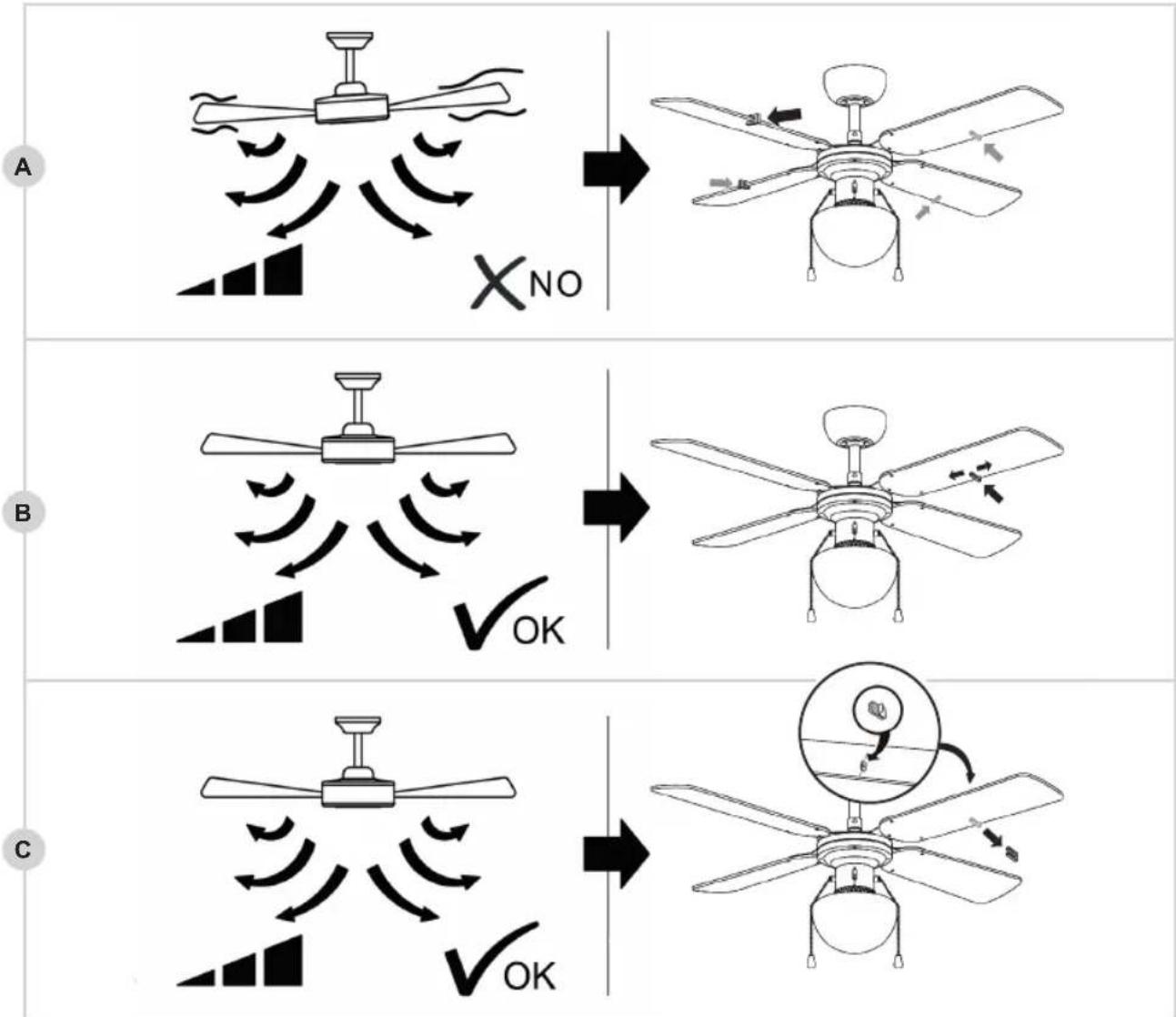

FEHLERBEHEBUNG - Die Lüfterflügel ausgleichen

Die Qualität des Ventilators wird durch uns aufmerksam überwacht, aber es ist immer möglich dass er aus dem Gleichgewicht kommt. Sollte der Ventilator instabil sein oder übermäßig zittern, beachten Sie zuerst die Schritte unter 'FEHLERBEHEBUNG'. Wenn der Ventilator danach noch instabil ist, versuchen Sie gegenüberliegende Lüterflügel miteinander auszuwechseln. Danach schalten Sie den Ventilator ein. Wenn der Ventilator danach immer noch instabil läuft, verwenden Sie bitte den Gleichgewicht-Satz:

1. Schalten Sie den Ventilator ein in der Geschwindigkeit wo das Schütteln am höchsten ist. Schalten Sie den Ventilator aus.
2. Wählen Sie einen der Lüfterflügel und legen Sie die Ausgleichsklemme auf halbem Weg der geraden Seite des Lüfterflügels (Abb. A). Schalten Sie den Ventilator wieder ein in der Geschwindigkeit wo das Schütteln am höchsten ist. Prüfen Sie, ob das Schütteln weniger wird. Schalten Sie den Ventilator aus
3. Wiederholen Sie diesen Vorgang mit jedem Lüfterflügel und überprüfen Sie, welcher Flügel Ihnen die größte Verbesserung anzeigt.
4. Legen Sie die Ausgleichsklemme noch einmal auf der Lüfterflügel wo Sie die größte Verbesserung feststellen und schieben Sie die Klemme nach innen oder nach außen auf dem Flügel (B). Schalten Sie den Ventilator wieder ein in der Geschwindigkeit wo das Schütteln am höchsten ist. Prüfen Sie, ob das Schütteln weniger wird. Schalten Sie den Ventilator aus.

5. Wiederholen Sie diesen Vorgang und überprüfen Sie, welche Position der Ausgleichsklemme die größte Verbesserung anzeigt.

6. Entfernen Sie die Ausgleichsklemme und kleben Sie eines der beiden Ausgleichsgewichte auf den Lüfterflügel wo die größte Verbesserung festgestellt ist, genau dort, wo sich die Ausgleichsklemme befand (C).

Bitte beachten Sie, dass alle Deckenventilatoren weiterhin leicht schütteln können.

GARANTIEBESTIMMUNGEN

Bestron handhabt unter den folgenden Bedingungen eine Garantie von 60 Monaten ab Kaufdatum gegen Defekte, die durch Herstellungs- und/oder Materialfehler entstanden sind.

1. Im genannten Garantiezeitraum werden keine Kosten für Arbeitslohn und Material berechnet.
2. Die unter der Garantie ausgeführte Reparatur verlängert nicht die Garantiefrist.
3. Defekte Zubehörteile oder bei Umtausch die defekten Geräte selbst werden automatisch Eigentum von Bestron.

4. Die Garantie gilt ausschließlich für den ersten Käufer und ist nicht übertragbar.

5. Die Garantie gilt nicht für einen Schaden, der entstanden ist durch: • Unfälle

- falsche Benutzung

- Verschleiß

- Verwahrlosung

- Fehlerhafte Installation

- Anschluss an eine andere Netzspannung als die, die auf dem Typenschild genannt ist

- Unautorisierte Veränderung

• Von nicht qualifizierten Dritten ausgeführte Reparaturen

- Benutzung entgegen den geltenden gesetzlichen, technischen oder Sicherheitsnormen

- Unsorgfältigen Transport ohne geeignete Verpackung oder anderen Schutz

1. Ein Anspruch auf Garantie kann nicht erhoben werden bei:

- Einem Schaden während des Transports

- Der Entfernung oder Änderung der Seriennummer des Gerätes

1. Von der Garantie ausgenommen sind:

- Kabel

- Lampen

• Zubehörteile aus Glas

1. Die Garantie berechtigt neben dem Ersatz beziehungsweise der Reparatur der defekten Zubehörteile nicht zu irgendeiner Erstattung eines eventuellen Schadens. Bestron kann nie für einen eventuellen Folgeschaden oder irgendwelche andere Konsequenzen, die durch oder in Bezug auf das von ihr gelieferte Gerät entstanden sind, haftbar gemacht werden.

2. Der Garantieanspruch kann nur bei Ihrem (Web-)Händler oder direkt beim Bestron Kundendienst geltend gemacht werden. Senden Sie ein Gerät nicht ohne vorherige Rücksprache zurück. Das Paket kann dann abgelehnt werden und eventuelle Kosten gehen zu Ihren Lasten. Nehmen Sie erst für Anweisungen, wie Sie das Gerät einpacken und versenden müssen, Kontakt auf. Jedem Garantieanspruch muss der Kaufbeleg beigefügt werden.

SERVICE

Sollte sich unverhofft eine Störung ergeben, dann können Sie mit dem BESTRON-Kundendienst Kontakt aufnehmen: www.bestron.com/service
