DHB42W - Ventilateur BESTRON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur de plafond avec lampe
Marque	Bestron
Modèle	DHB42W
Nombre de pales	4
Diamètre du ventilateur	Environ 42 pouces (107 cm)
Poids	Environ 6 kg
Alimentation électrique	220-240 V ~ 50 Hz
Puissance maximale de la lampe	E27, 60 W maximum
Vitesses	3 vitesses (rapide, medium, lent)
Modes de fonctionnement	Été (sens inverse des aiguilles) et hiver (sens des aiguilles)
Commande	Par chaînette
Matériau des pales	Bois ou blanc selon montage
Hauteur minimale d'installation	2,30 m entre les pales et le sol
Fixation	Au plafond, plaque de montage incluse
Garantie	60 mois (5 ans)
Entretien	Nettoyer avec un chiffon humide, ne pas immerger
Sécurité	Utilisation par enfants >8 ans sous surveillance
Pièces détachées	Disponibles auprès du fabricant
Réparabilité	Réparation par un professionnel qualifié uniquement

FOIRE AUX QUESTIONS - DHB42W BESTRON

Comment installer le ventilateur de plafond Bestron DHB42W ?

Suivez les étapes de la notice : fixez la plaque de montage au plafond, raccordez les fils (bleu → N, brun/noir → L, jaune/vert → terre), installez la tige descendante, fixez les pales, puis accrochez le ventilateur. Coupez toujours le courant avant l'installation.

Comment changer la vitesse du ventilateur ?

Tirez sur la chaînette pour passer de rapide à medium puis à lent. Un nouveau tirage arrête le ventilateur.

Comment inverser le sens de rotation pour l'hiver ?

Positionnez l'interrupteur sur le moteur vers le haut pour le mode hiver (sens horaire) et vers le bas pour le mode été (sens antihoraire).

Que faire si le ventilateur tremble ou est bruyant ?

Vérifiez que la plaque de montage et la tige descendante sont bien fixées. Si le problème persiste, équilibrez les pales à l'aide du kit d'équilibrage fourni : placez la pince sur la pale qui réduit le tremblement, puis collez le poids d'équilibrage à l'emplacement optimal.

Quelle ampoule utiliser pour la lampe ?

Utilisez une ampoule à culot E27 d'une puissance maximale de 60 watts.

Puis-je utiliser le ventilateur à l'extérieur ?

Non, cet appareil est destiné à un usage domestique intérieur uniquement. Évitez les pièces humides.

Comment nettoyer le ventilateur ?

Débranchez l'appareil, essuyez les pales et le boîtier avec un chiffon humide (pas de produits abrasifs). Ne jamais immerger le moteur.

Que faire si le ventilateur ne démarre pas ?

Vérifiez l'interrupteur mural, le fusible ou le disjoncteur. Si tout est OK, inspectez le câblage électrique (coupé au préalable). Si le problème persiste, contactez le service après-vente.

Le ventilateur a-t-il une garantie ?

Oui, Bestron offre une garantie de 60 mois (5 ans) à compter de la date d'achat, couvrant les vices de fabrication. Conservez la preuve d'achat.

Puis-je réparer moi-même le ventilateur ?

Non, n'essayez jamais de réparer l'appareil vous-même. Confiez les réparations à un technicien qualifié ou au service agréé Bestron.

MODE D'EMPLOI DHB42W BESTRON

DHB42W Instruction MANUAL

Bedienungsanleitung

Mode d'emploi

Handleiding

Instruction manual

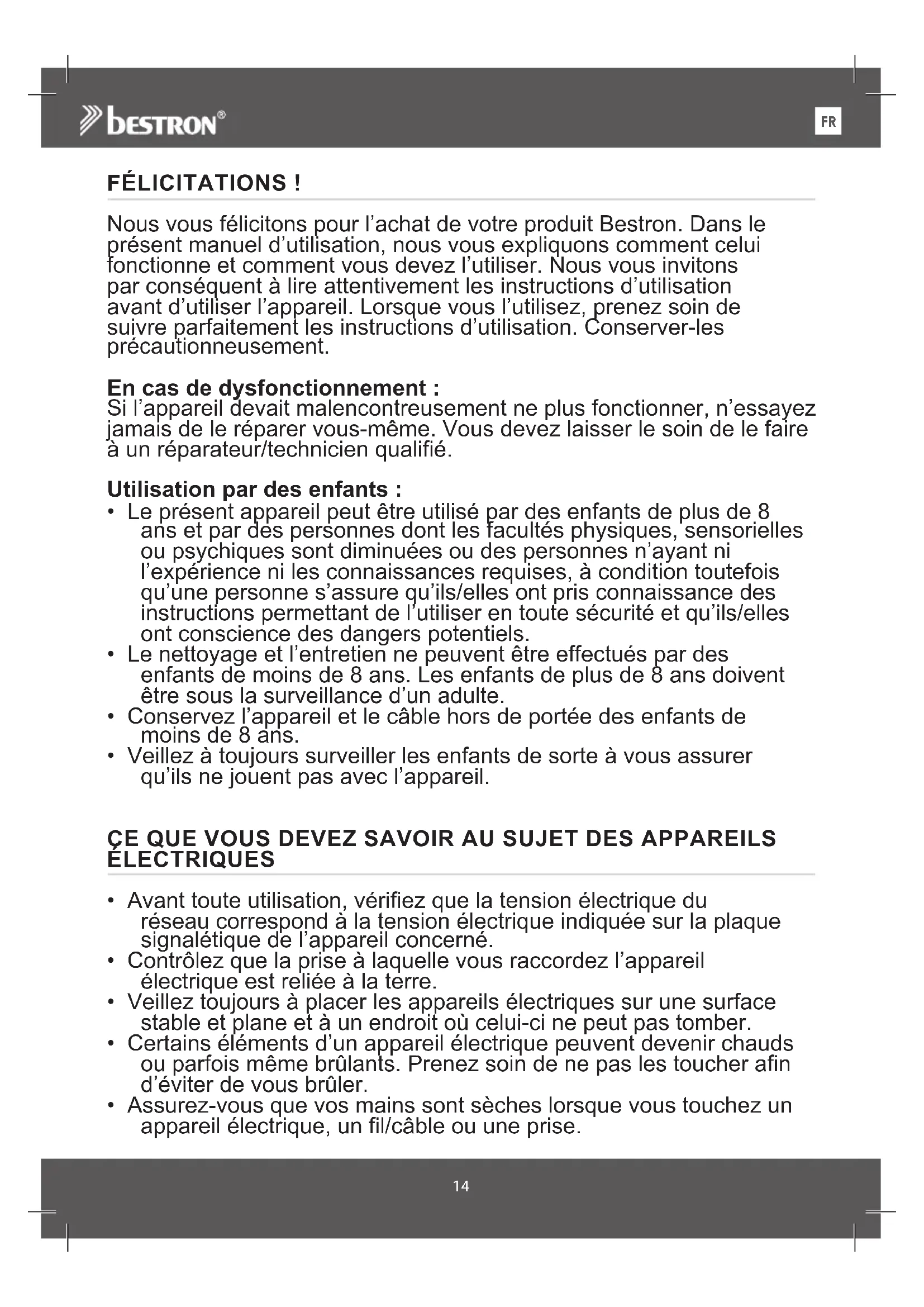

Nous vous félicitons pour l'achat de votre produit Bestron. Dans le présent manuel d'utilisation, nous vous expliquons comment celui fonctionne et comment vous devez l'utiliser. Nous vous invitons par conséquent à lire attentivement les instructions d'utilisation avant d'utiliser l'appareil. Lorsque vous l'utilisez, prenez soin de suivre parfaitement les instructions d'utilisation. Conserver-les précautionneusement.

En cas de dysfonctionnement :

Si l'appareil devait malencontreusement ne plus fonctionner, n'essayez jamais de le réparer vous-même. Vous devez laisser le soin de le faire à un réparateur/technicien qualifié.

Utilisation par des enfants :

• Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les facultés physiques, sensorielles ou psychiques sont diminuées ou des personnes n'ayant ni l'expérience ni les connaissances requises, à condition toutefois qu'une personne s'assure qu'ils/elles ont pris connaissance des instructions permettant de l'utiliser en toute sécurité et qu'ils/elles ont conscience des dangers potentiels.
• Le nettoyage et l'entretien ne peuvent être effectués par des enfants de moins de 8 ans. Les enfants de plus de 8 ans doivent être sous la surveillance d'un adulte.
• Conservez l'appareil et le câble hors de portée des enfants de moins de 8 ans.
• Veillez à toujours surveiller les enfants de sorte à vous assurer qu'ils ne jouent pas avec l'appareil.

Çe que vous DEVEZ SAVOIR au SUJET des appareils electriques

• Avant toute utilisation, vérifiez que la tension électrique du réseau correspond à la tension électrique indiquée sur la plaque signalétique de l'appareil concerné.
• Contrôlez que la prise à laquelle vous raccordez l'appareil électrique est reliée à la terre.
• Veillez toujours à placer les appareils électriques sur une surface stable et plane et à un endroit où celui-ci ne peut pas tomber.
• Certains éléments d'un appareil électrique peuvent devenir chauds ou parfois même brûlants. Prenez soin de ne pas les toucher afin d'éviter de vous brûler. • Assurez-vous que vos mains sont sèches lorsque vous touchez un appareil électrique, un fil/câble ou une prise.
• Les appareils électriques doivent pouvoir libérer la chaleur qu'ils produisent de sorte à éviter tout risque d'incendie. Vérifiez par conséquent s'il y a suffisamment d'espace autour de l'appareil et faites en sorte que celui-ci ne puisse entrer en contact avec du matériel inflammable. Les appareils électriques ne doivent jamais être couverts. • Assurez-vous que les appareils électriques, les fils/câbles ou les prises n'entrent pas en contact avec de l'eau.
• N'immergez jamais des appareils électriques, des fils/câbles ou prises dans de l'eau ou dans un autre liquide.
• Ne saisissez jamais un appareil électrique lorsque celui-ci est tombé dans l'eau. Débranchez-le immédiatement et ne l'utilisez plus.
• Assurez-vous que les appareils électriques, les fils/câbles ou les prises n'entrent pas en contact avec des sources de chaleur comme une plaque de cuisson brûlante ou avec du feu.
• Ne laissez pas pendre des fils/câbles sur le rebord d'un évier, d'un plan de travail ou d'une table.
• Débranchez toujours l'appareil de la prise de contact lorsque vous ne l'utilisez pas.
• Lorsque vous débranchez l'appareil de la prise de contact, prenez soin de tirer en saisissant la partie dure de la prise mâle et non pas en tirant sur le fil/câble.
• Contrôlez régulièrement si le fil/câble de l'appareil électrique est encore intact. N'utilisez pas l'appareil si le fil/câble présente des signes d'endommagement. Si le fil/câble est endommagé, celui-ci doit être remplacé par le fabricant, par un service technique ou par une personne ayant une compétence/qualification similaire, ceci afin d'éviter tout danger. • L'appareil ne peut être mis en marche en ayant recours à une minuterie externe ou à un système séparé avec télécommande.

Ce que vous DEVEZ SAVOIR au SUJET de cet appareil

• Soyez prudent lorsque vous utilisez l'appareil à l'extérieur. • N'utilisez jamais l'appareil dans des pièces humides.
• Après utilisation, nettoyez soigneusement l'appareil (voir Nettoyage et entretien).
• Il est recommande que l'installation soit effectuée par un électricien qualifie pour que celui-ci puisse vérifier la résistance des éléments de soutien du plafond et effectuer un raccordement électrique correct.
• Afin de réduire le risque de blessures, utilisez seulement les deux vis en acier (et la rondelle d'arrêt) fournies pour le montage.
• Afin de réduire le risque de blessures, ne pliez pas les supports de pale lors de l'installation des supports, de l'équilibrage des pales ou du nettoyage du ventilateur. N'introduisez pas d'objets étrangers entre les pales de ventilateur en rotation.

Environnement

- Débarrassez-vous du matériel d'emballage comme le plastique et les boîtes dans les containers destinés à cet effet.

À la fin de sa durée de vie, ne jetez pas ce produit comme un simple déchet ménager mais remettez-le à un centre de collecte de recyclage des produits électriques et électroniques. Consultez le symbole sur le produit, le mode d'emploi ou l'emballage.

- Les matériels/matériaux peuvent être réutilisés comme indiqué. En apportant votre aide au recyclage et au traitement des matériels/matériaux ou à tout autre forme de réutilisation d'anciens appareils, vous contribuez à la protection de l'environnement.

- Informez-vous auprès de votre commune pour obtenir la liste des points de collecte à proximité de chez vous.

Ce produit répond aux exigences des directives Européennes.

R. Neyman Contrôle qualit

FONCTIONNEMENT - Généralités

Cet appareil est destiné uniquement à l'utilisation domestique, et non à l'usage professionnel.

1. Plaque de montage
2. Couvercle décoratif
3. Tige descendante
4. Moteur
5. Pales du ventilateur (4x)
6. Supports des pales (4x)
7. Vis de la plaque de montage (2x)
8. Jeu de vis des pales (12x)
9. Poids d'équilibrage (2x)
10. Pince d'équilibrage
11. Couvercle de verre de la lampe

• TOUJOURS COUPER LE COURANT PRINCIPAL AVANT D'INSTALLER OU D' EFFECTUER TOUT TRAVAIL SUR LE VENTILATEUR DE PLAFOND. - S'assurer d'accrocher le ventilateur à une place ou la distance entre les pales du ventilateur et le sol serait d'au moins 2,30m.

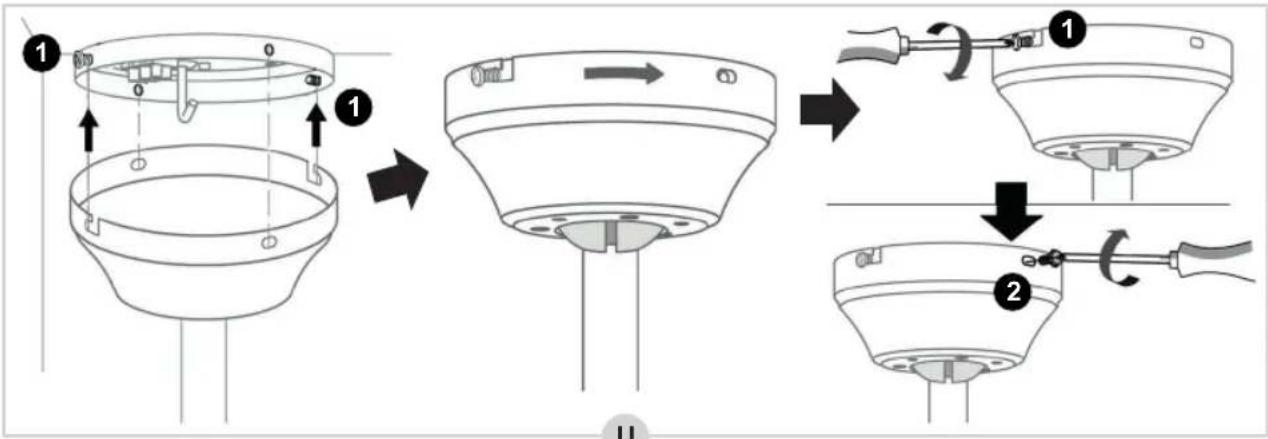

1. Dans l'emballage, la plaque de montage est assemblée sur le couvercle décoratif à l'aide de 4 vis (A).

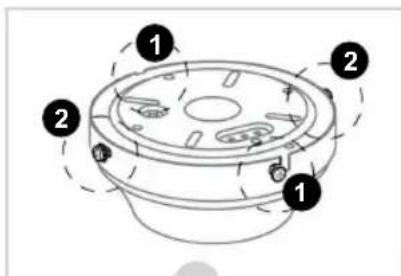

2. Desserrez à moitié les 2 vis ① (B).
3. Desserrez complètement les 2 vis ② et déposez les (C).

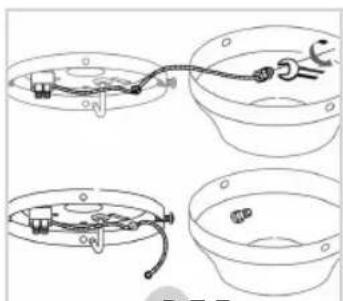

1. Enlevez la plaque de montage et dévissez le fil de terre (jaune et vert) du couvercle décoratif (D).
2. Guidez le câblage émergent du plafond au travers de l'ouverture dans la plaque de montage (E).
3. Vissez la plaque de montage au plafond (F). Assurez-vous que la plaque de montage soit suffisamment bien fixé pour pouvoir supporter un poids minimum de 23 kg.
4. Raccordez le câblage sur le bornier de la plaque de montage, de la manière suivante (G):

• Le fil bleu → N • Le fil brun ou noir → L • Le fil de terre (jaune et vert) → ⏻

MONTAGE - Installer la tige descendante au moteur

1. Retirez la goupille fendue et la broche métallique de la tige descendante (voir la figure H).
2. Guidez la tige descendante au travers du couvercle décoratif (I).
3. Desserrez les 2 vis du moteur (J).
4. Enlevez la protection autour du câblage et guidez le câblage au travers de la tige descendante (K). Vérifiez à ne pas endommager le câblage durant ce processus.

LN

1. Remettre en place la goupille fendue dans la tige descendante (L) et la sécuriser en remettant la broche métallique(M).
2. Reserrez les vis sur le moteur (N).

La tige descendante est maintenant correctement installée.

MONTAGE - Installer les supports de pales sur les pales du ventilateur

Les pales du ventilateur peuvent être installées de deux manières avec le côté blanc ou le côté boisé pointé vers le bas.

1. Prenez un support de pale et placez-le sur la pale du ventilateur comme indiqué dans la figure O.
2. Insérez la vis incluant l'anneau rouge dans le support de pale et la pale du ventilateur.
3. Placez un écrou borgne sur le bas de la pale du ventilateur, puis vissez la vis dans l'écrou borgne.
4. Prenez un support de pale et placez-le sur la pale du ventilateur comme indiqué dans la figure O.
5. Insérez la vis incluant l'anneau rouge dans le support de pale et la pale du ventilateur.
6. Placez un écrou borgne sur le bas de la pale du ventilateur, puis vissez la vis dans l'écrou borgne.

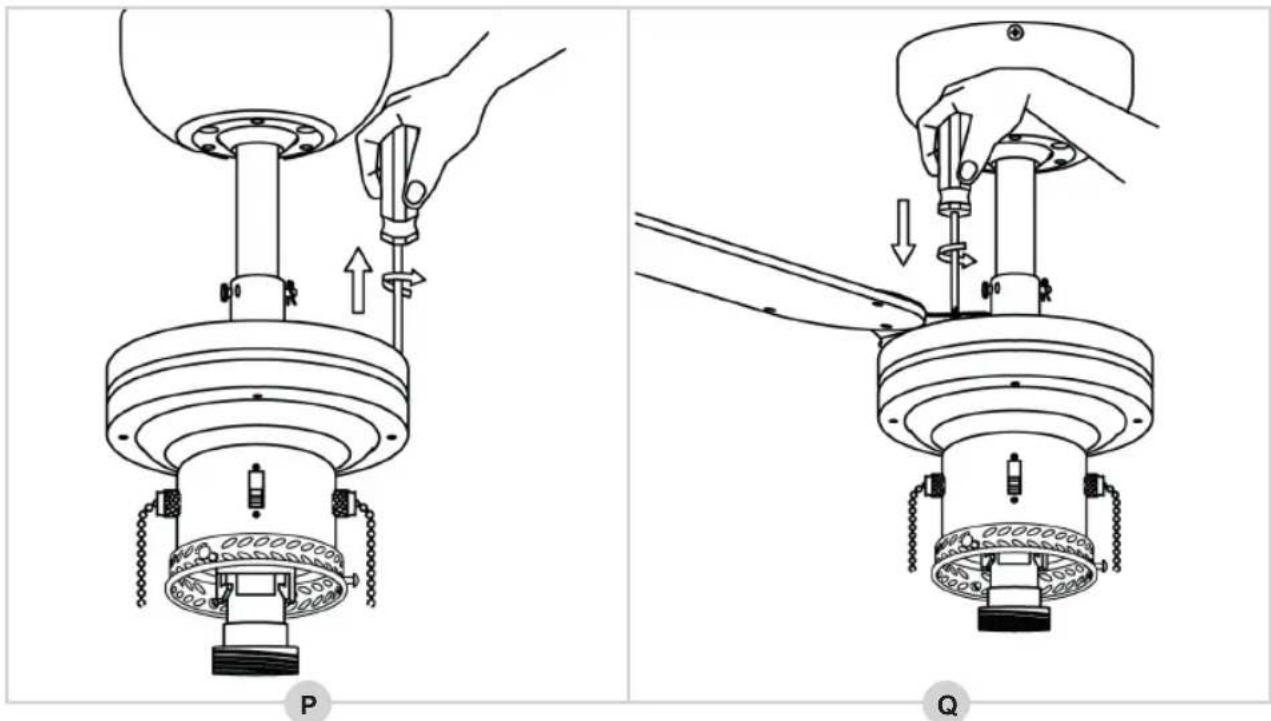

MONTAGE - Installer les pales du ventilateur au moteur

1. Les vis de montage des pales du ventilateur sont déjà montées dans le boîtier du moteur. Dévissez et retirez-les du boîtier du moteur (voir figure P).

1. Ensuite, prenez une pale du ventilateur avec un support de pale et vissez-les sur le boîtier du moteur en utilisant deux vis (Q).
2. Répétez ce processus pour les cinq autres pales du ventilateur. Les pales du ventilateur sont maintenant correctement installées.

MONTAGE - Installer le ventilateur sur la plaque de montage

1. Soulevez le ventilateur et insérer le "crochet J" sur la plaque de montage au travers d'une des ouvertures dans le couvercle décoratif (figure R). Cela vous permet d'avoir les mains libres pour connecter le câblage.

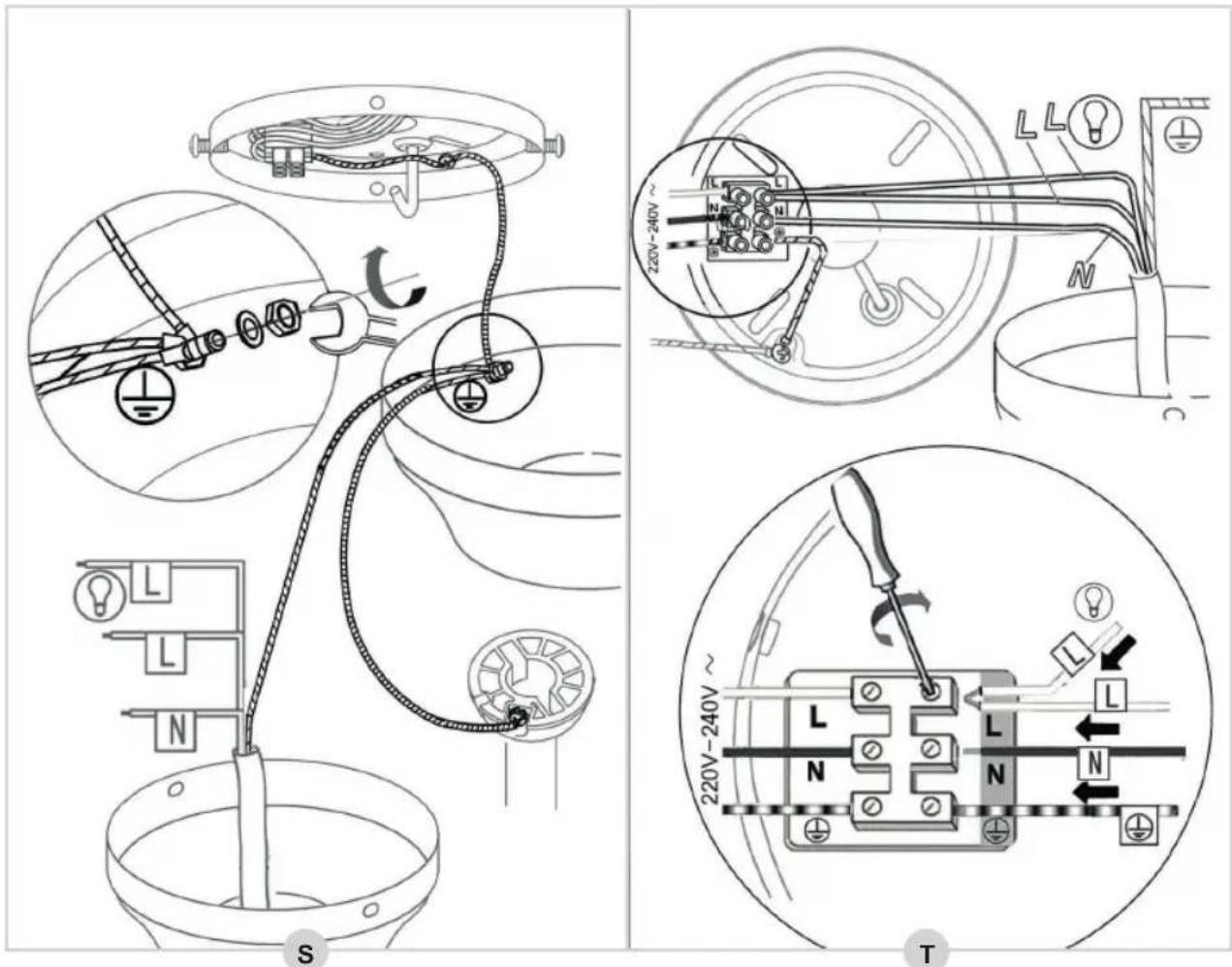

2. Raccordez tous les fils de terre (jaune et vert) au couvercle décoratif (S).

1. Raccordez le câblage émergent de la tige descendante sur le bornier de la plaque de montage, de la manière suivante (T):

1. Maintenant retirez le ventilateur du "crochet J", placez le ventilateur au-dessus des deux vis ① dans la plaque de montage et serrez les vis fermement (U).
2. Insérez les deux vis ② dans la plaque de montage et serrez-les fermement (U).
3. Positionnez la tige descendante comme indiqué dans la figure V.
4. Installez maintenant une lampe de type E27 (60 watts maximum) dans la douille (W).
5. Montez délicatement le couvercle en verre de la lampe avec les vis déjà montées dans le boîtier (X).

Le ventilateur est maintenant correctement monté.

Vous pouvez maintenant remettre le courant.

FONCTIONNEMENT - Utilisation

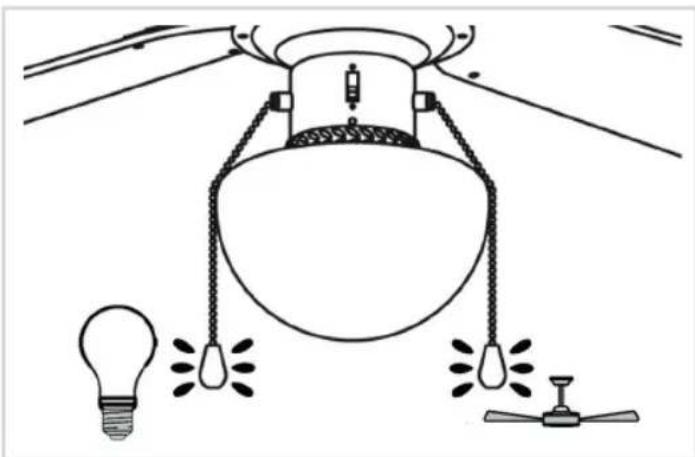

Le ventilateur de plafond a trois vitesses : rapide, médium et lent.

1. Tirez la chaînette. Le ventilateur démarre en vitesse rapide.
2. Tirez à nouveau sur la chaînette. Le ventilateur passe en vitesse médium.
3. Tirez à nouveau sur la chaînette. Le ventilateur passe en vitesse lente.
4. Tirez à nouveau sur la chaînette. Le ventilateur s'arrête.

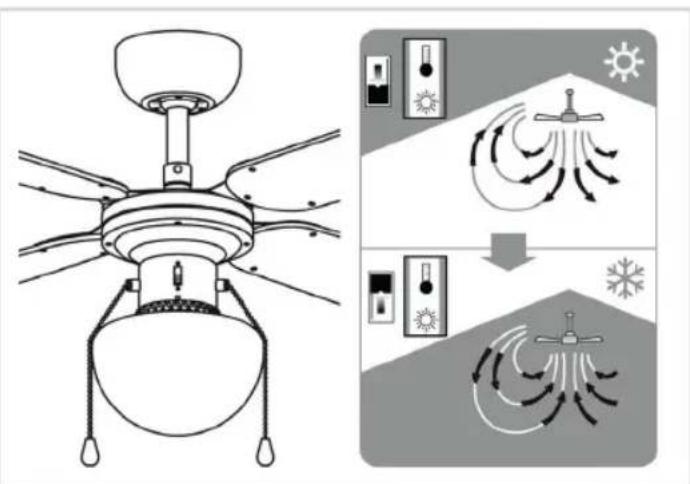

FONCTIONNEMENT - Mode été / hiver

Le ventilateur est équipé d'un mode été et d'un mode hiver: en mode été, le ventilateur souffle l'air directement vers le bas, créant une brise fraîche, alors qu'en mode hiver le ventilateur fera circuler l'air chauffé par votre chauffage, au travers de la pièce.

1. Positionnez l'interrupteur vers le bas pour activer le mode été.
2. Positionnez l'interrupteur vers le haut pour activer le mode hiver.

Problème Cause possible Solution possible
Le ventilateur ne démarre pas.	1. Le ventilateur est connecté à un interrupteur qui n'est pas activé.2. Fusible ou disjoncteur principal désactivé.3. Défaut de connection vers le ventilateur.	1. Vérifiez si l'interrupteur est activé.2. Vérifiez si l'alimentation principale est enclenché.3. Vérifiez le câblage électrique du ventilateurATTENTION: Assurez-vous que le courant est coupé, avant de contrôler le câblage!
Le ventilateur est bruyant.Le ventilateur oscille ou bouge de manière excessive.	1. La plaque de montage n'a pas été correctement installée.2. La tige descendante n'est pas fixée correctement.	1. Vérifiez que la plaque de montage est (encore) bien fixé au plafond. Voir ‘Montage - Installer la plaque de montage’.2. Vérifiez la fixation de la tige descendante. Voir ‘Montage - Installer la tige descendante au moteur’.

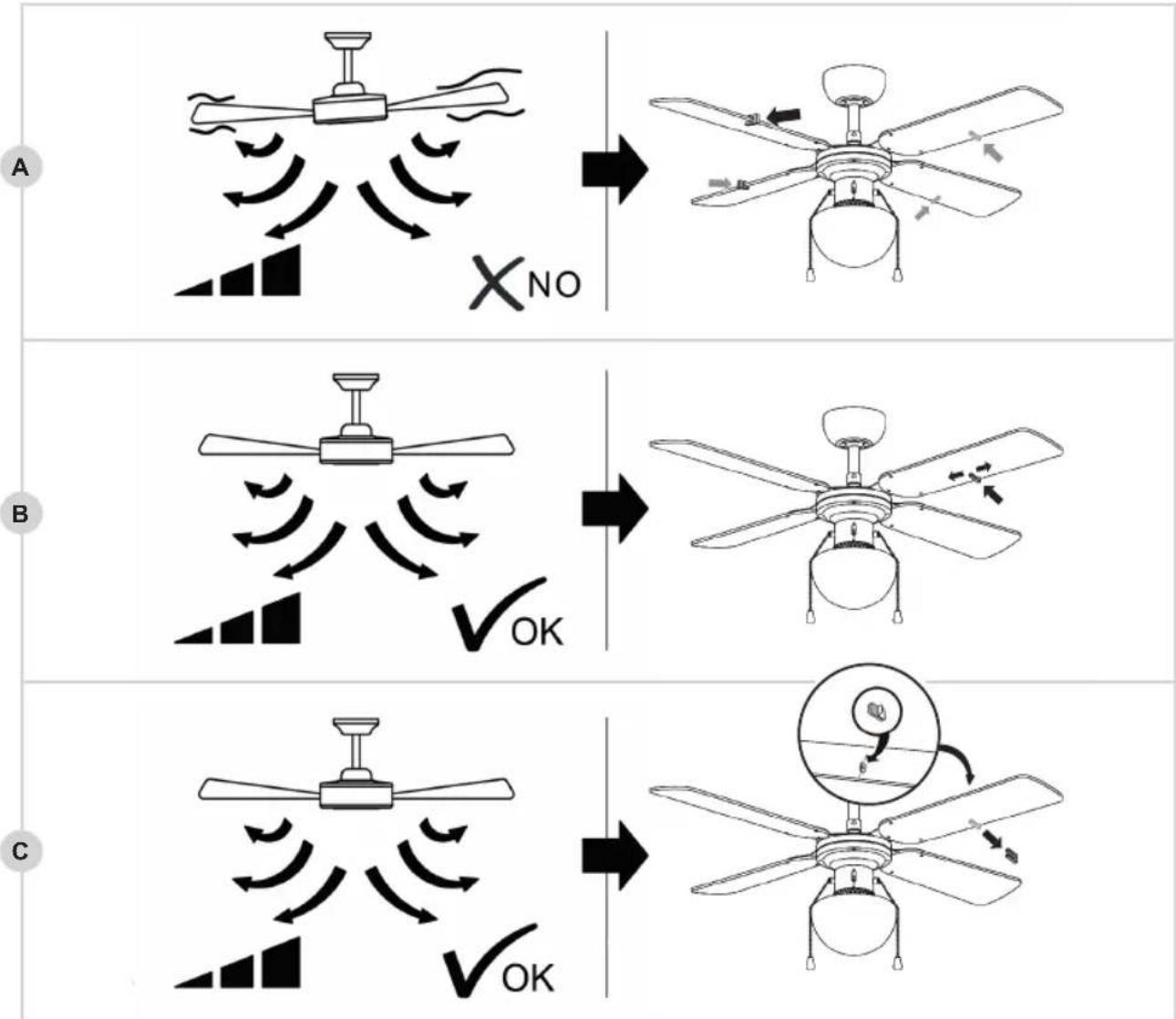

SOLUTIONS AUX PROBLÈMES - Équilibrer les pales du ventilateur

Nous portons une attention particulière au fait que votre ventilateur est de la plus haute qualité. Néanmoins, il peut parfois être en déséquilibre. Si le ventilateur est instable ou tremble excessivement, suivez d'abord les étapes de 'SOLUTIONS AUX PROBLÈMES'. Si le ventilateur persiste à trembler excessivement, essayez d'intervertir deux pales de ventilateur opposées et rallumez le ventilateur. Si après cet opération le ventilateur persiste à trembler, utilisez le kit d'équilibrage:

1. Faites tourner le ventilateur et trouvez à quelle vitesse le tremblement est le plus important. Éteignez le ventilateur.
2. Sélectionnez une des pales du ventilateur et placez la pince d'équilibrage à mi-chemin du côté droit de la pale (voir figure A). Rallumez le ventilateur à la vitesse à laquelle le tremblement était le plus important. Vérifiez que le tremblement a diminué. Éteignez le ventilateur.
3. Répétez cette procédure avec chaque pale restante et vérifiez quelle pale montre le plus d'amélioration.
4. Replacez la pince d'équilibrage sur la pale de ventilateur ayant amené la meilleurs amélioration et poussez la pince à l'intérieur ou à l'extérieur sur la pale (B). Rallumez le ventilateur à la vitesse à laquelle le tremblement était le plus important. Vérifiez que le tremblement a diminué. Éteignez le ventilateur.
5. Répétez cette procédure et vérifiez quelle position de la pince d'équilibrage montre le plus d'amélioration.
6. Enlevez la pince d'équilibrage et collez un des poids d'équilibrage sur la pale du ventilateur où vous avez constaté le plus d'amélioration, exactement à l'endroit où la pince d'équilibrage était placé (C).

Notez que tout ventilateur de plafond peut continuer à trembler très légèrement.

Dispositions concernant la garantie

Le présent produit Bestron bénéficie – aux conditions ci-après – d'une garantie de 60 mois suivant la date d'achat et couvrant toute panne résultant d'un défaut/vice de fabrication et/ou de fonctionnement.

1. Pendant la période de garantie précitée, aucun frais ne sera facturé au titre des coûts de main-d'œuvre et de matériel.
2. Les réparations effectuées au cours de la période de garantie n'entraînent pas de prolongation du délai de garantie.
3. Les éléments/composantes défectueux – ou l'appareil lui-même en cas d'échange de l'appareil – deviennent automatiquement la propriété de Bestron.
4. La garantie profite exclusivement au premier acheteur et n'est pas transmissible.
5. La garantie ne joue pas pour les dommages résultant : • D'accidents

• D'une utilisation inappropriée - De l'usure • D'une manipulation négligente • D'une installation erronée - Du raccordement à un réseau électrique autre que celui indiqué sur la plaque signalétique - De modifications non autorisées apportées à l'appareil - De réparations effectuées par des personnes non qualifiées • D'une utilisation contraire aux normes légales, techniques ou de sécurité s'appliquant • D'un transport négligent sans utiliser un emballage adéquat ou une autre protection

1. Il n'est pas possible de mettre en œuvre la garantie en cas de :

• Dommages apparus pendant le transport

- Suppression ou modification du numéro de série de l'appareil

1. Ne bénéficient pas de la garantie :

- Les fils/câbles

- Les lampes

- Les parties/composantes en verre

1. La garantie ne donne pas droit à l'indemnisation d'éventuels dommages en sus du remplacement ou de la réparation des parties/composantes défectueuses. La responsabilité de Bestron ne peut jamais être engagée pour les éventuels dommages consécutifs ou pour toute autre conséquence causés l'appareil livré par Bestron ou en relation avec celui-ci.
2. Pour faire jouer la garantie, il convient de s'adresser au vendeur (sur Internet) ou directement au Service assistance de Bestron. N'envoyez jamais un article de votre propre initiative. Le paquet peut être en effet refusé et les éventuels frais seront à votre charge. Contactez d'abord le vendeur ou le Service assistance de Bestron qui vous indiqueront comment vous devez emballer l'appareil et comment l'expédier. Toute demande de mise en œuvre de la garantie doit être accompagnée d'une preuve d'achat.

Service

En cas de panne ou de dysfonctionnement de votre appareil, contactez le service assistance de BESTRON : www. bestron. com/service
