BEDIENUNGSANLEITUNG 1901304904 SCHEPPACH

Precisa 6.0 230V/50Hz 3,0kW mit Vorritzeinrichtung 19013 04904

Precisa 6.0 400V/50Hz 4,8kW mit Vorritzeinrichtung

D Tischkreissäge

GB Circular Saw Bench

NL Tafelcirkelzaagmachine

FIN Pöytäsirkkeli

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf eventu elle Transportschäden. Bei Beanstandungen muss sofort der Zubringer verständigt werden.
• Spatere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Bedienungsanweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-scheppach-Teile. Ersatzteile erhalten Sie bei ihrem Fachhandler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an.

Hinweis

Der Hersteller这点es Gerates haftet nach dem geltenden Produktthaftungsgesetz nicht fur Schaden die an thisem Gerat, oder durch这点es Gerat entstehen bei:

• Unsachgemäßer Behandlung.
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von „,Nicht Original scheppach Ersatzteilen".
• Nicht „Bestirrungsgemäß Verwendung".
  Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 571 13 / VDE 01 13.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

These Bedienungsanweisung soll es Ihnen erleichtern, ihre Maschine kennenzulernen und ihre bestirrnnungsgemäß Einsatznoglichkeiten zu nutzen.

Die Bedienungsanweisung enthalt wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringn und die Zuverlösigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmrungen dieser Bedienungsanweisung mussen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine aufbewahren. Sie rnuß von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die irn Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsrnaschinen allgemein anerkannten fachtechnischen Regel zu beachten.

Inhaltsangabe

Allgemeine	Hinweise		03
Sicherheitshinweise		03
Bestimmungsgemäß Verwendung	04
Restrisiken		05
Lieferumfang / Sonderzubehör	05
Technische	Datum
Montage		08
Inbetriebnahme		12
Wartung		15
Elektrischer	Anschluß		15
Störungsabhilfe		71
Arbeitsbereich		68
EG-Konformitätserklärgung		78
Ersatzeilliste		73
Garantie		79

Sicherheitshinweise

• In dieser Bedienungsanweisung haben wirstellen, die ihre Sicherheit betreffen, mit diesen Zeichen versehen.

• Geben Sie die Sicherheitschinweise an alle Personen weiter, die an der Maschine arbeiten.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, Sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung be nutzen! Insbesondere Störungen, die die Sicherheit beein trächtigen konnen, umgehend beseitigen (lassen)!

• Es dürfen nur Werkzeuge eingesetzt werden, die der Europäischen Norm EN 847-1 entsprechen.

• Alle Sicherheits- und Gefahrenhinweise an der Machine beachten.
• Alle Sicherheits- und Gefahrenhinweise an der Machine vollzähig in lesbarem Zustand halten.
  Die Tischkreissagearf nicht zum Brennholzsagen verwendet werden.
  Vorsicht beim Arbeitsen: Verletzungsgefahr für Finger und Hande durch das rotierende Schneidwerkzeug.
• NetzanschluBleitungen überprüfen. Keine fehlerhaften Leitungen verwenden.
• Achten Sie daraufuf, daß die Maschine auf festem Grund gerade und standsicher aufgestellt ist.
• Halten Sie Kinder von der an das Netz angeschlossenen Maschine fern.
  Die Bedienungsperson muß mindestens 18 Jahre alt sein. Auszubildende müssen mindestens 16 Jahre alt sein, dürfen aber nur unter Aufsicht an der Maschine arbeiten.
• An der Maschine tatie Personen durren nicht abgelenkt werden.

• Den Bedienplatz der Maschine von Spanen und Holzabfällen freihalten.

• Wenn eine zweite Person an der Tischkreissäge

arbeitet, um abgeschrittene Werkstücke abzunehmen, muß die Maschine mit einer Tischveränderung ausgerüstet sein. Die zweite Person darf an keinem anderen Platz stehen, als am Abnahmeende der Tischveränderung.

• Nur gut geschärfte, rüffreie und nicht verformte Sageblätter einbauen.
• Kreissägeblätter aus Hochleistungsschnellstahl)dürfen nicht eingebaut werden.
• Die Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht werden.
• Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schlaffen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstücks verhindert. Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeilarf nicht dünner sein als das Sägeblatt und nicht dicker als dessen Schnitffugenbreite
  Die Abdeckhaube bei jedem Arbeitsgang auf das Werkstück absenken.
  Die Abdeckhaube muß bei jedem Arbeitsgang waagrecht über dem Sägeblatt stehen.
• Beim Langsschneiden von schmalen Werkstücken (weniger als 120mm ) unbedingt den Schiebestock verwenden.
  Zum Beheben von Störungen oder zum Entferneneingeklemmter Holzstücke die Maschine stillsetzen. Netzsteckerziehen!
• Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern. Netzsteckerziehen!
• Eng anliegende Kleidung tragen. Schmuck, Ringe und Armbanduhren ablegen.
  Die Motor- und Werkzeugdrehrichtigung beachten - siehe „Elektrischer Anschluß".
• Umrüst-, Einstell-, Meß- und Reinigungsrarbeiten nur bei ausgeschalteten Motor durchführren. Netzsteckerziehen und Stillstand des rotierenden Werkzeuges abwarten.
  Zum Beheben von Störungen die Maschine abschalten. Netzsteckerziehen.
• Bei allen Arbeitsgängen muß die Maschine an eine schleppach Absauganlage angeschlossen werden. Beachten Sie dazu die Bestimmungsgemäß Verwendung.
• Beim Arbeitsen an der Maschine müssen sãmtliche Schutzeinrichtungen und Abdeckungen montiert sein.
• Kreissägeblätter aus Hochleistungsschnellstahl führen nicht eingesetzt werden.
• Der Spaltkeil ist eine wichtige Schutzeinrichtung. Durchihn wird das Werkstück geführt sowie das Schlieben der Schnittfuge und das Rückschlagen des Werkstücks verhindert.
• Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil scarf nicht dūnner sein als das Sägeblatt und nicht dicker als dessen Schnittfugenbreite
  Vor Inbetriebnahme muß die Maschine an eine Absauganlage mit einer flexiblen, schwer entflammbaren Absaugleitung angeschlossen werden. Die Absauganlage muß sich mit dem Einsatz der Tischkreissäge selbstätig einschalten.
• Beim Verlassen des Arbeitsplatzes den Motor ausschalten. Netzsteckerziehen.
• Auch bei geringfugigem Standortwechsel Maschine von jeder externen Energiezufuhr trennen! Vor Wiederinbetriebnahme die Maschine wieder ordnungsgemäß an das Netz anschließen!
• Installationen, Reparaturen und Wartungsarbeiten an der Elektroinstallation * dürfen nur von Fachkräften

ausgefuhrt werden.

• Sümmtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.
• Achten Sie auf eine ausreichende Beleuchtung des Arbeitsplatzes.
• Bremszeit bis zum Stillstand des Sägeblattes tätiglich prufen. Sie darf max 10 Sekunden betragen, ansonsten nicht weiterarbeiten.
  Gehorschutz und Schutzbrille während des Arbeitsnestragen.
• Beim Sägeblattwechsel Handschuhe/TRagen!
• Beim Reinigen die Maschine von der Stromzufuhr trennen.
• Betriebsbedingungen: Maschine nicht im Freien sondern nur in geschlossenen Räumen verwenden.
  Lagerbedingungen: Luftfeuchtigkeit solte mindestens 90% und nicht kondensierend sein.
• Groß Werkstücke gegen abkippen sichern. (z.B. Rollbock)

Bestimmungsgemäß Verwendung

Die Maschine entspricht der gultigen EG-Maschinenrichlinie.
Die scheppach Tischkreissage ts 4020 ist definiert als Maschine gemäß EN 1870-1.
Zum Transport der Maschine im Werkstattbereich die scheppach Fahrrorrichtung (Sonderzubehör) einsetzen.
Die Maschine hat einen Arbeitsplatz, der sich vor der Maschine, links oder rechts vom Sägeblatt befindet.
- Der Arbeits-und Umgebungsbereich der Maschine muß frei von störenden Fremdkörpersn sein, um Unfallen vorzubeugen
Grundsätzlich müssen die zu bearbeititenden Werkstücke frei von Fremdkörpern wie Nageln oder Schrauben sein.
Vor Inbetriebnahme muß die Maschine an eine Absauganlage mit einer flexiben, schwer entflammbaren Absaugleitung angeschlossen werden. Zum Absaugen von Holzspanen oder Sagemehl die scheppach Absauganlage ha 3200 oder ha 2600 einsetzen. Die Strömungsgeschwindigkeit am Absaugstutzen muß 20 m/s betragen. Unterdruck 1200 Pa.
Die scheppach Einschaltautomatik ist im Sonderzubehör erhältlich.

Typ ALV 2
Art. Nr. 791 0 401 0 230 V150 Hz
Typ ALV 10
Art. Nr. 791 0 4020 400 V150 Hz
Beim Einsatz der Arbeitsmaschine lauf die
Absauganlage nach 2-3 Sekunden Anlaufverzogerung automatisch an. Eine Überlastung der Haussicherung wird dadurch verhindert.
Nach dem Ausschalten der Arbeitsmaschine lauft die Absauganlage noch 3-4 Sekunden nach und schaltet dann automatisch ab.
Der Reststaub wird damit, wie in der Gefahrstoffverordnung gefordert, abgesaugt. Dies spart Strom und reduziert den Larm. Die Absauganlage lauft nur während die Arbeitsmaschine betrieben wird.
Für Arbeiten im gewerblichen Bereich muß zum Absaugen der scheppach Entstauber rg 4000 eingesetzt werden.
Absauganlage oder Entstauber bei laufender
Arbeitsmaschine nicht abschalten oder entfernen.
Die scheppach Tischkreissage ist ausschließlich zum Bearbeiten von Holz und holzahnlichen Werkstoffen konstruiert. Es dürfen nur Original scheppach Werkzeuge und Zubehor eingesetzt werden. Je nach Schnitt- und

Holzart (Massivholz, Sperrholz oder Spanplatten) das erforderliche Sägeblatt nach Norm EN 847-1 einsetzen. Beachten Sie (Seite 5) das scheppach „Werkzeug-Sonderzubehör".

• Für nicht bestimmungsgemäße Verwendung übernimmt der Hersteller keine Haftung!
  Die Maschine ist fur den Einsatz im gewerblichen Bereich vorgesehen.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den anerkannten Sicherheitstechnischen Regelngebaut.

Dennoch konnen beim Arbeiten einzeln Restrisiken aufreten.

• Verletzungsgefahr für Finger und Hände durch das rotierende Werkzeug oder Werkstück bei unsachgemäß Führung des Werkzeuges oder Werkstücks.
• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäß Halterung oder Führung, wie Arbeiten ohne Anschlag.
• Gefährung der Gesundheit durch Lärm. Beim Arbeitsen wird der zulässige Lärmpegel überschritten. Unbedingt persönliche Schutzausrüstungen wie Gehorschutzlagen.
• Verletzungen durch defectes Sägeblatt. Das Sägeblatt re gel mächt auf Universehrheit überprüfen.
• Gefährung durch Strom, bei Verwendung nicht ordnungsgemäß Elektro-Anschlussleitungen.
• Desweiteren können troz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise" und die „BestimmungsgemäßVerwendung", sowie die Bedienungsanweisunginsgesamtbechitet werden.

Lieferumfang

Tischkreissäge Precisa 6.0 - teilmontiert

Sageblatt 315

Längsanschlag

Querschneidlehre

Spaltkeil

Absaughaube

Absaughaubenzubehor

Absaugstutzen

Schiebestock

Schiebegriff

Montagewerkzeug

Festhaltedorn

Montagezubehor (Beipackbeutel)

Bedienungsanweisung

Voritzsageblatt 0120 (nur 1901304903)

Sonderzubehör

Art. Nr.

Schiebeschlitten Standart 1400 5463 0701

Schiebeschlitten Standart 2000 5463 0702

Schiebeschlitten Standart 1400 5463 0703

Schiebeschlitten Standart 2000 5463 0704

Gelenkarm 54630705

Anschlagschiene 1350 ausziehbar 5320 8180

Fahreinrichtung 5300 0705

Tischverbreiterung abklappbar 5463 0706

Tischveränderung 79017 00701

SUVA Absaugvorrichtung 54601100

Tischeinlage fur Verstellnuter 5463 0707

Verstellbarer Schlitzfraser 72310709

(Darf nur in Verbindung mit SUVA-Absaugvorrichtung verwendet werden)

Klappanschlag rechts komplett 7939 0301

Anschlagschiene 1500 5300 0077

Einschaltautomatik ALV 2 7910 4010

Einschaltautomatik ALV 10 7910 4020

Sonderzubehör Sägeblätter

Nur Original scheppach Säeblätter einbauen!

Art. Nr.

Spezial-Sägeblatt 6310 4101

Hartmetall-Sägeblatt für beschichtete Möbelplatten

Abmessungen:

Gesamt mm 250

Bohrung 0 mm 30

Zähnezahl 80 Z

Sageblatt 5100 5556

Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Holz und Spanplatten.

Abmessungen:

Gesamt 0 mm 315

Bohrung 0 mm 30

Zähnezahl 48 WZ

Sageblatt 5100 5504

Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Hartholz und Spanplatten.

Abmessungen:

Gesamt 0 mm 300

Bohrung 0 mm 30

Zähnezahl 48 WZ

Sageblatt 5100 5507

Universal Zuschnittblatt hartmetallbestückt für Längs- und Querschnitte in Massivholz.

Abmessungen:

Gesamt 0 mm 300

Bohrung 0 mm 30

Zähnezahl 72 Z

Sageblatt 79863001

Spezial-Sägeblatt - geräuscharm, hartmetallbestückt für kunststoffbeschichtete Möbelplatten.

Abmessungen:

Gesamt 0 mm 300

Bohrung 0 mm 30

Zähnezahl 60 Z

Sageblatt 5100 5501

Universal Zuschnittblatt fur Weich- und Hartholz.

Abmessungen:

Gesamt mm 300

Bohrung mm 30

Zähnezahl 28 WZ

Vorritz-Sägeblatt 5472 0313

Hartmetall-Sägeblatt zum Vorritzen kunststoffbeschichteter Möbelplatten

Abmessungen:

Gesamt 0 mm 120

Bohrung mm 20

Zähnezahl 26 Z

Technische Daten

Baumaße:

Gesamtlange mm 1100

Gesamtlange mit Tischverlängerung mm 1400

Gesamtbreite mm

Gesamthöhe mm 1110

TischgroBe mm 805x68

Tischhöhe mm 850

Kreissageblatt max. mm

Kreissageblat 0 min. mm 250

Schnitthöhe bei 90° mm

Schnitthöhe bei 45^ mm 77

Säeblattverstellbereich mm 110

Drehzahl 1/min. 4000

Schnittgeschwindigkeit m/sec. 66

Vorritzsagelblatt 0 mm 120

Drehzahl Vorritzsagelblatt 1/min. 8000

Schnittgeschwindigkeit VorritzsagbeI. m/sec. 50

Parallelanschlag Lange mm 800

Parallelanschlag Breite max. mm 390

Parallelschnitt Breite mit

Tischverbreiterung abklappbar mm 1100

Winkelanschlag 0-60°

Winkelanschlag-Führung mm T-Profil

Schnittbreite 90^ Winkelschnitt:

mit Querschneidlehre mm 270

mit Schiebeschlitten 1400 mm 900

mit Schiebeschlitten 2000 mm 960

Absaugstutzen 0 mm 50

Absaugstutzen 0 mm 100

Absaug-Volumenstrom bei 20 m/s 100 = 560m^3 /h

Unterdruck am Absaugstutzen 100 = 170 Pa

050=918Pa

Umgebungsbedingungen - 5^

+ 35^ C

Gewicht netto kg 215

Gewicht netto mit Vorritzer kg 224

Anrieb

Elektromotor 230V 400V

50 Hz 50 Hz

Nennaufnahme P1 kW 3,0 4,8

Abgabeleistung P2 kW 2,2 4,0

Motordrehzahl 1/min. 2800 2800

Betriebsart S6/40% S6/40%

Nennstrom 11,6 A 8,2 A

Voritzer

Nennaufnahme P1 kW 0,8

Abgabeleistung P2 kW 0,5

Gerauschkennwerte

MeBbedingungen nach EN 1870-1: 1995-07; DIN EN ISO 11202; DIN EN ISO 3746

Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeitswerte darstellen.

Obwohl es eine Korrelation zwischen Emissions-und Imissionspegeln gibt, kann darauf nicht zuverlüssig abgeleitet werden, ob zusätzliche Vorsichtsmaßnahmen notwendig sind oder nicht. Faktoren welche den derzeitigen am Arbeitsplatz vorhandenen Imissionspegel beeinflussen können, beinhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Gerauschquellen usw., z.B. die Anzahl der Maschinen und benachbarten Vorgangen. Die zulässigen

Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll jeder den Anwender befähigen, eine bessere Abschätzung von Gefährung und Risiko vorzunehmen.

Schalleistungspegel in dB

Schalldruckpegel am Arbeitsplatz in dB

Leerlauf LpA = 86,7 dB(A),

Bearbeitung L_pAeq = 87,1 dB(A)

Für die genommen Emmisionswerte gilt ein Meunsicherheitszuschlag K = 4 dB.

Angaben zur Staubemission

Die nach den „Grundsätzen für die Prüfung der Staubemission (Konzentrationsparameter) von Holzbearbeitungs maschinen" des Fachausschusses Holz gemessenen Staubemissionswerte liegen unter 2mg / m3 .Damit kann beim Anschluß der Maschine an eine ordnungsgemäß betriebliche Absaugung mit mindestens 20~m / s Luftgeschwindigkeit von einer dauerhaft sicheren Einhaltung des in der Bundesrepublik Deutschland geltenden TRKGrenzwertes für Holzstaub ausgegangen werden.

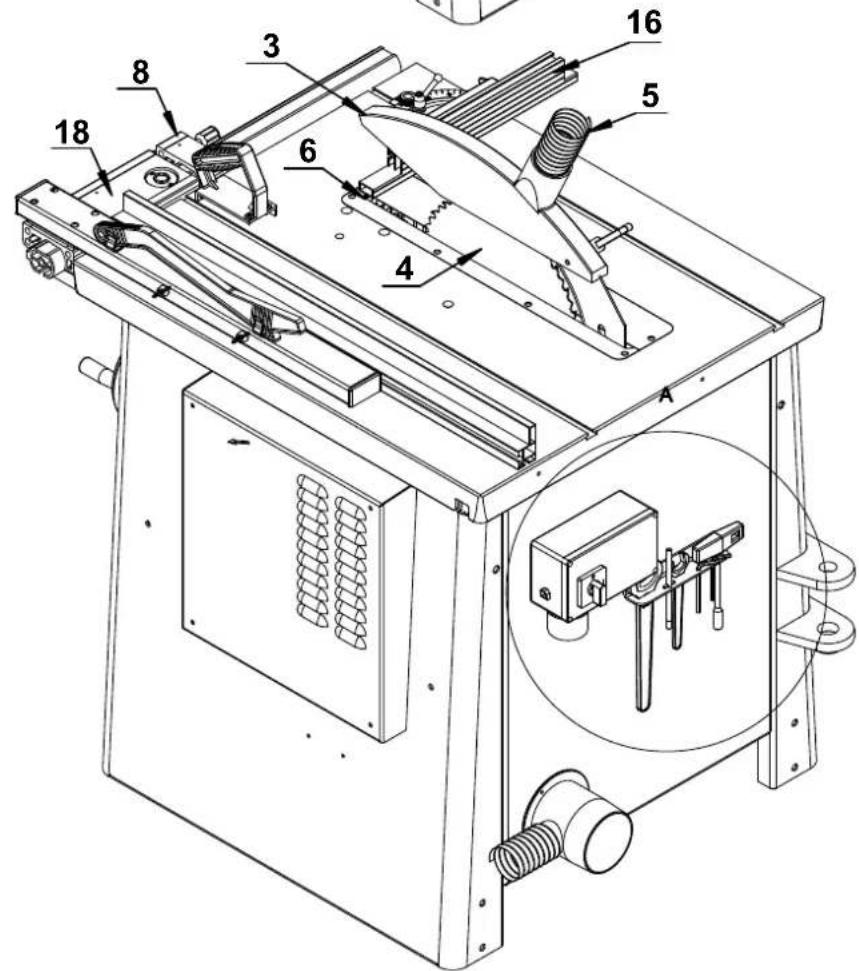

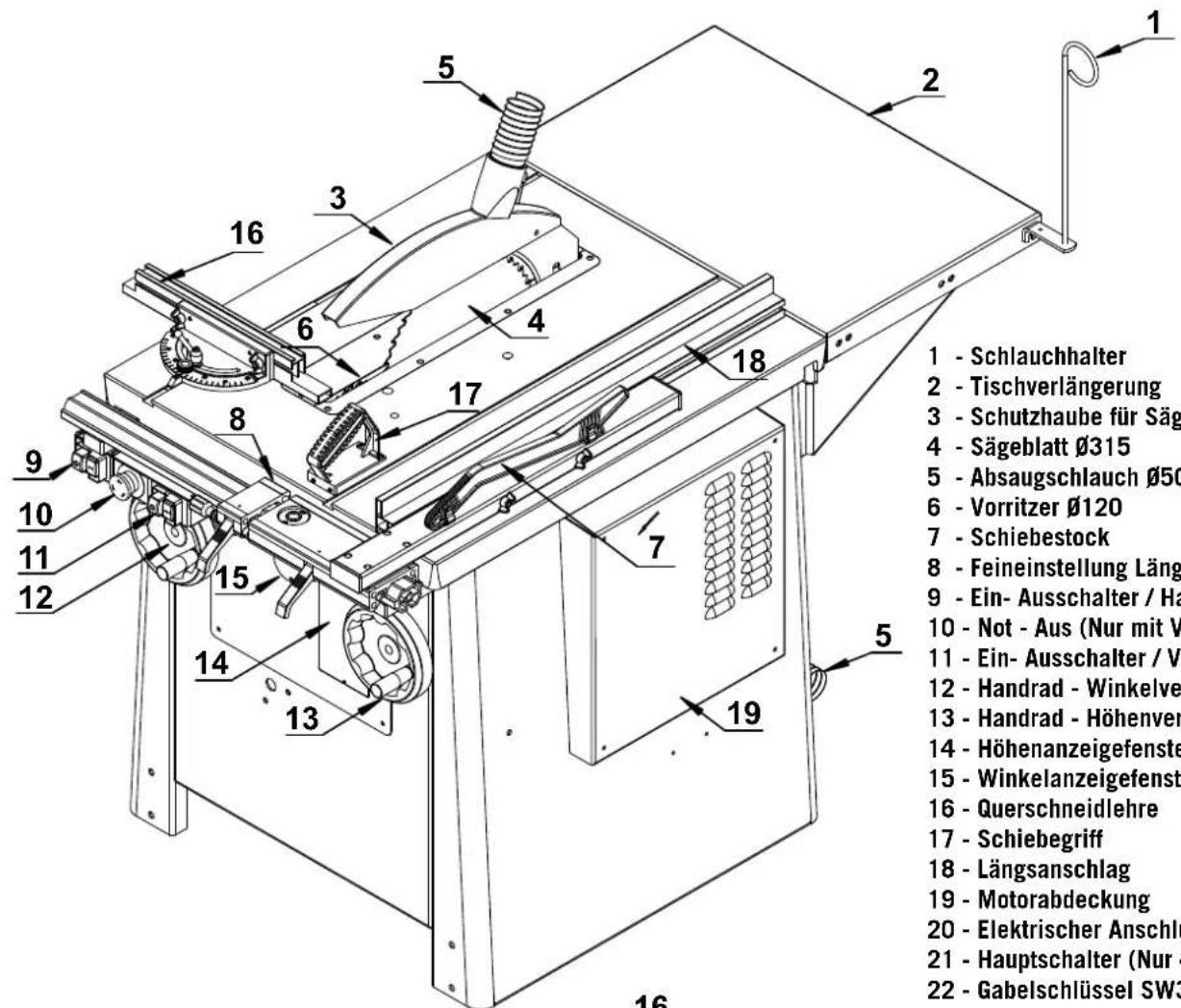

1 - Schlauchhalter
2-Tischveränderung
3 - Schutzhaube für Sägeblatt und Vorritzer
4 - Sageblatt 0315
5 - Absaugschlauch 050
6-Vorritzer 0120
7 - Schiebestock
8 - Feineinstellung Längsanschlag
9 - Ein-Ausschalter / Hauptsägeblatt
10 - Not - Aus (Nur mit Vorritzer)
11 - Ein-Ausschalter/Vorritzer
12 - Handrad - Winkelverstellung
13 - Handrad - Hohenverstellung
14-Hohenanzeigefenster
15 - Winkelanzeigefenster
16 - Querschneidlehre
17 - Schiebegriff
18-Langsanschlag
19-Motorabdeckung

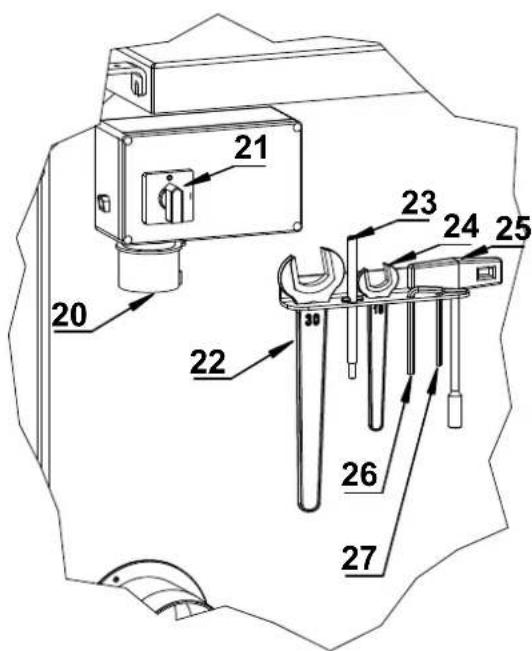

20 - Elektrischer Anschluß
21 - Hauptschalter (Nur 4,8 kW)
22 - Gabelschlüssel SW30
23 - Arretierstift
24-Gabelschiissel SW19
25 - Steckschluss SW8 (Nur mit Vorritzer)
26 - Sechskantstiftschieller SW5
27 - Sechskantstiftschieller SW4

Abb. "A"

Abb. "B"

Abb. "F"

Abb. "G"

Montage

Samtliche Montage- und Umrüstarbeiten dürfen nur bei gezogenem Netzstecker erfolgen.

Aus verpackungstechnischen Gründen ist ihre scheppach Tischkreissäge nicht komplett montiert.

Montagewerkzeug

Zum Lieferumfang gehoren

1 Einmaulschlüssel 19 mm Schlüsselweite
1 Einmaulschlüssel 30 mm Schlüsselweite
1 Sechskant-Stiftschluss 5 mm Schlüsselweite
1 Sechskant-Stiftschluss 6 mm Schlüsselweite
1 Sechskant-Stiftschluss 4 mm Schlüsselweite

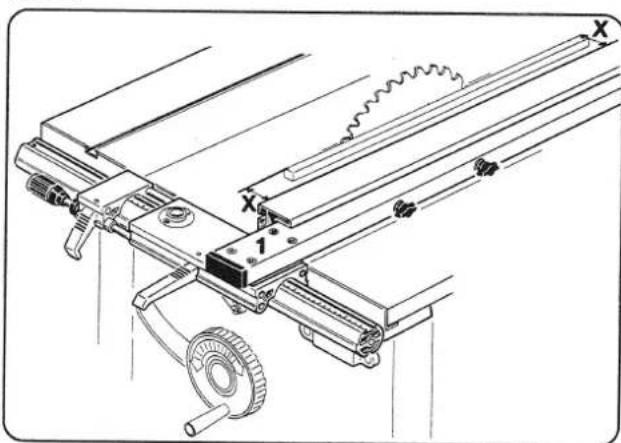

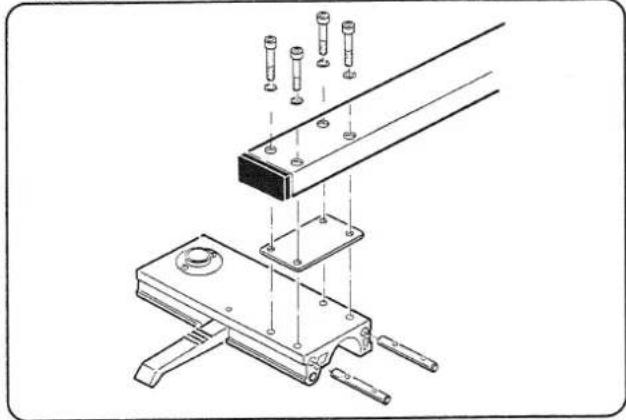

Längsanschlag Abb. "A"

Anschlagrohr, Zwischenplatte und Führungsschlitten zusammen. Die beiden Gewindebolzen hierzu in den Führungsschlitten einstecken.

4 Scheiben 6
4 Zylinderschrauben M 6 x 20

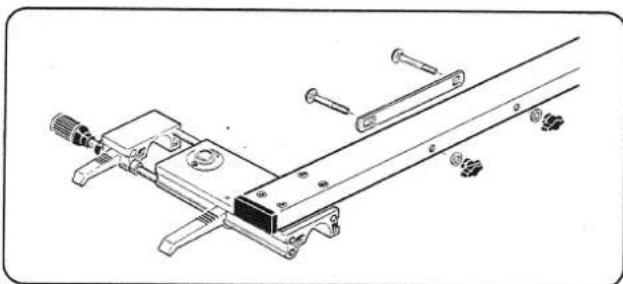

Abb. "B"

Das Zwischenblech an das Naschlagrohr anschrauben.

• Nicht anziehen -

2Zylinderschrauben M6x75
2 Scheiben 6
2 Flugelmuttern M6

Längsanschlag -Einstellung

Abb. "F"

• Die Exzenterhebel am Führungsschlitten öffnen (nach obenziehen) und den Führungsschlitten von oben auf das Führungsrohr setzen.

Zur genauen Justierung des Längsanschlages zum Säeblatt die vier Zylinderschrauben (1) lösen und den Führungsschlitten ca. 100 mm vom Säeblatt entfernt klemmen. Eine gerade ca. 600 mm lange Leiste am Säeblatt anlagen und durch mehrfaches Messen (X) und Nachstellen den Anschlag auf Parallelität bringen. Die Zylinderschrauben (1) wieder fest anziehen.

Wichtig!

Bei Schnittbreiten unter 120mm unbedingt mit Schiebestock arbeiten.

Anschlagschiene

Abb. "G"

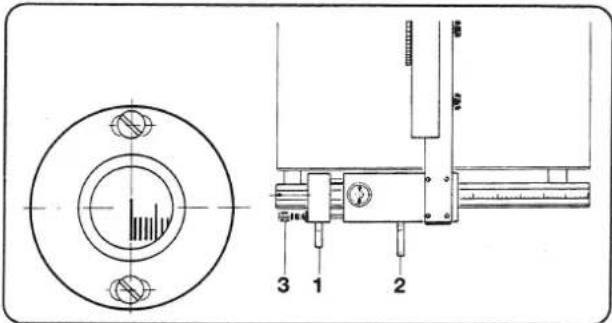

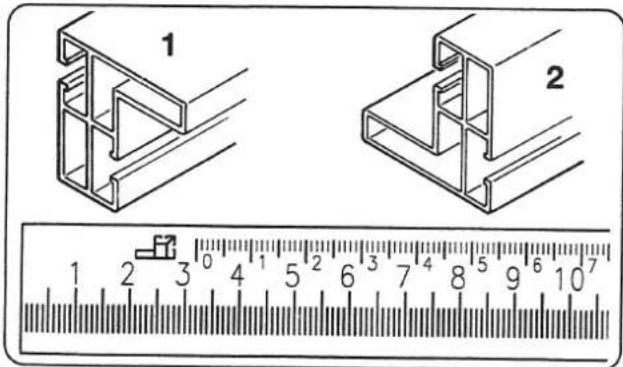

Stellung 1:

Für Arbeiten mit hoher Anlagefläche. Die angezeigte Schnittbreite liegt auf der schwarzen Anzeigenskala.

Stellung 2;

Für Arbeitsen mit niederer Anlagefläche. Die angezeigte Schnittbreite liegt auf der blauen Anzeigenskala. (Symbol niedere Anlagefläche)

Abb. "H"

Abb. "I"

Abb. "J"

Abb. "K"

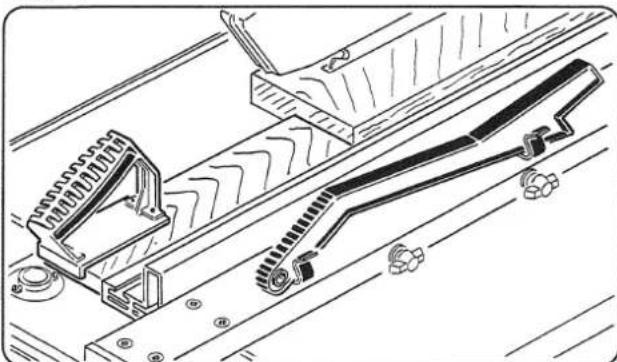

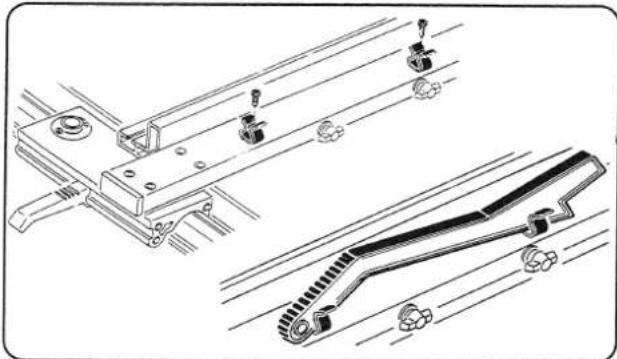

Schiebestock

Abb. "H"

2 Halteklammern auf dem Längsanschlag befestigen. je

1 Linsenschraube B4,2 x 9,5 Den Schiebestock in die Halteklammern einstecken.

Beim Langsschneiden von schmalen Werkstücken (weniger als 120mm ) unbedingt Schiebestock einsetzen.

Längsanschlag

Abb. "I"

Ableselupe justieren.

Die Anschlagschiene an das Sägeblatt anstellen und die Exzenterhebel (1 + 2) klemmen. Die

Befestigungsschrauben der Ableselupe losen und den

Teilstrich genau über den „Null-Strich“ der Skala stellen.

Schauben anziehen.

Abb. "J"

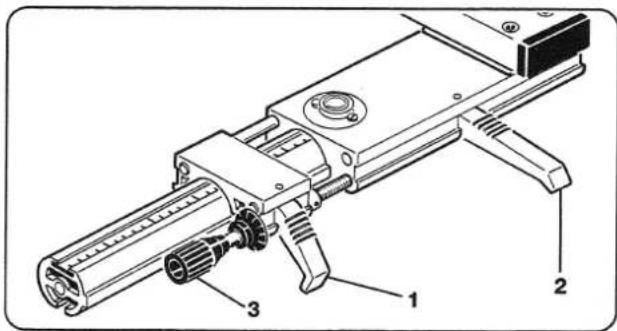

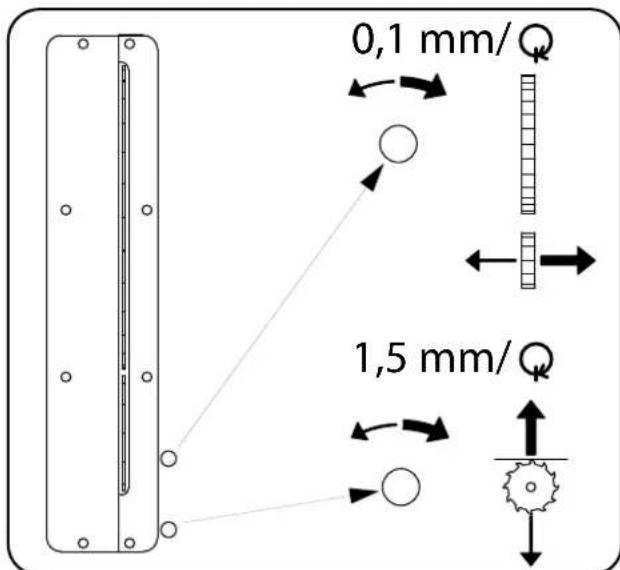

Feineinstellung

Die Feineinstellung erfolgt über die Verstellspindel (3) bei arretiertem Exzenterhebel (1) und geöffnetem

Exzenterhebel (2).

Absaughaube

Abb. "K"

Die Flachrundschraube M 6 x 40 mit Scheibe und

Klemmhebel in die Absaughaube einschrauben. Die

Absaughaube auf dem Spaltkeil festklemmen.

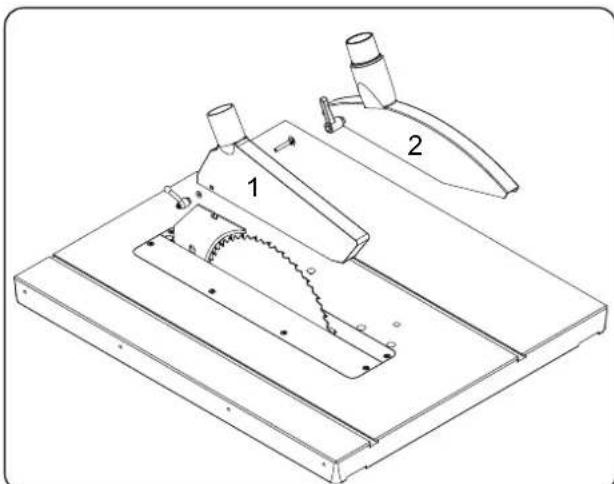

Absaughaba, 1" ohne Vorritzer

Absaughabaue _·^2 mit Vorritzer

WICHTIG!

Die Absaughabe muß bei jedem Arbeitsgang auf das Werkstück abgesenkt werden.

Abb. "L"

Abb."L1"

Abb. "M"

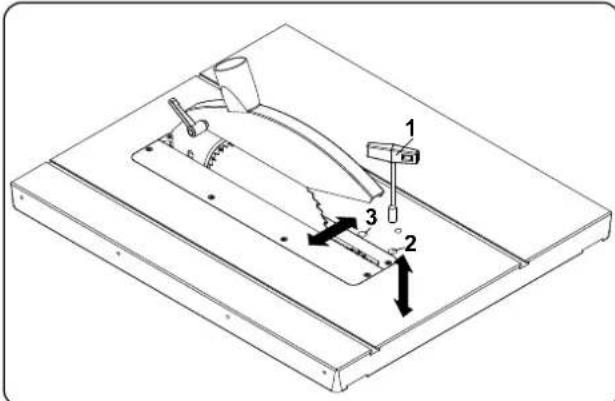

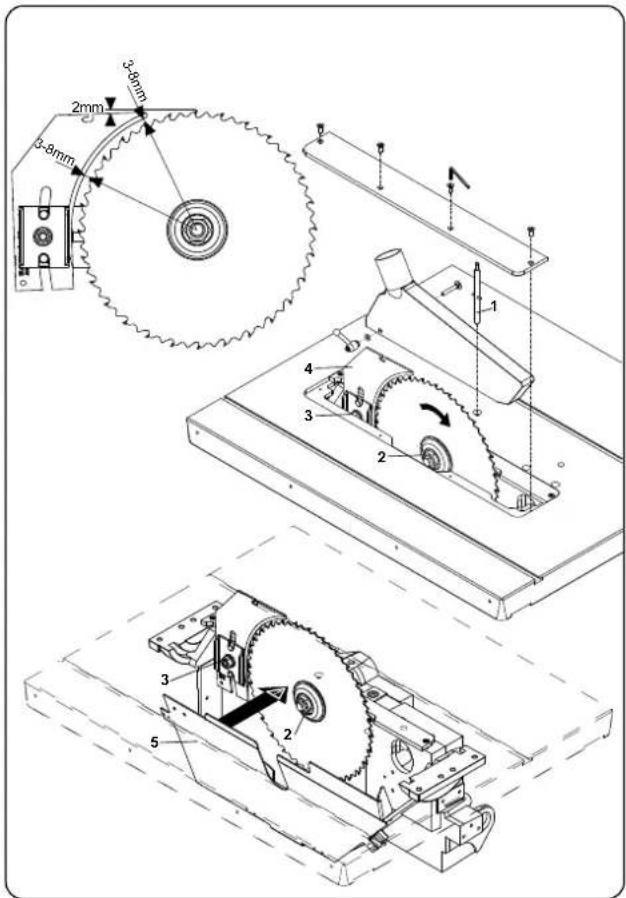

Sägeblatt - Spaltkeil -

Abb. "L"

1 Festhaltedorn
2 Sechskantmutter M 20 links

Die Linke Tischeinlage Herausnehmen
- Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken. Zum Lösen oder Festziehen der Sechskantmutter M 20 (2) wird mit dem Festhaltedorn die Sägewelle arretiert.
Sageblatt-Laufrichtung beachten.

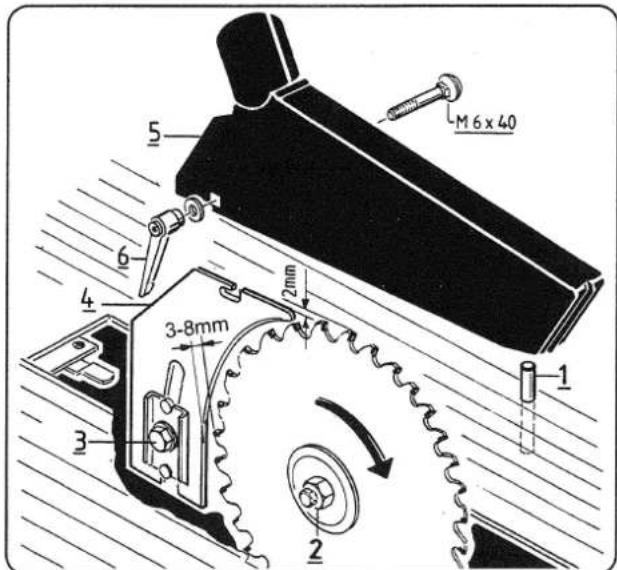

Spaltkeil

Die Schraube (3) losen, den Spaltkeil einsetzen und festklemmen. Der Abstand zwischen Sägeblatt und Spaltkeil (4) darf hochstens 8 mm betragen und muß nach jedem Sägeblattwechsel überprüft und nötigenfalls neu eingestellt werden. Die Spaltkeilspitzearf die tiefer als die Zahngrundhöhe des obersten Sägezahnes eingestellt sein. Eine Einstellung auf max. 2 mm unter der obersten Sägezahnspitze ist am besten geeignet.

Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schlaffen der Schnittfuge hinter dem Säeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke - siehe eingeschlagene Zahlen am Spaltkeil. Der Spaltkeil darf nicht dürner sein als der Säeblattkorper und nicht dicker als dessen Schnittfugenbreite.

Achtung! Schutzdeckel (5) wieder schlieben. Beschädigungsgefahr!

Abaugschlauch Abb."L1"

Absaugschlauch 050 anschliesen und mit Schlauchschellen befestigen.

Absaugstutzen

Den Absaugstutzen von der Absauganlage auf das rückseite Auswurfrohr stecken.

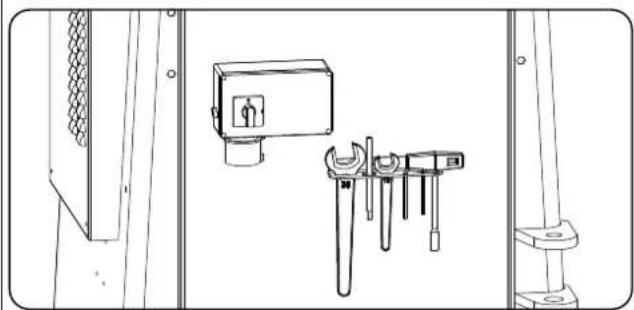

Werkzeughalter Abb. "M"

Das Bordwerkzeug für die Precisa 6.0 griffbereit in den Werkzeughalter einstecken.

Abb. "N"

Abb. "O"

Abb. "P"

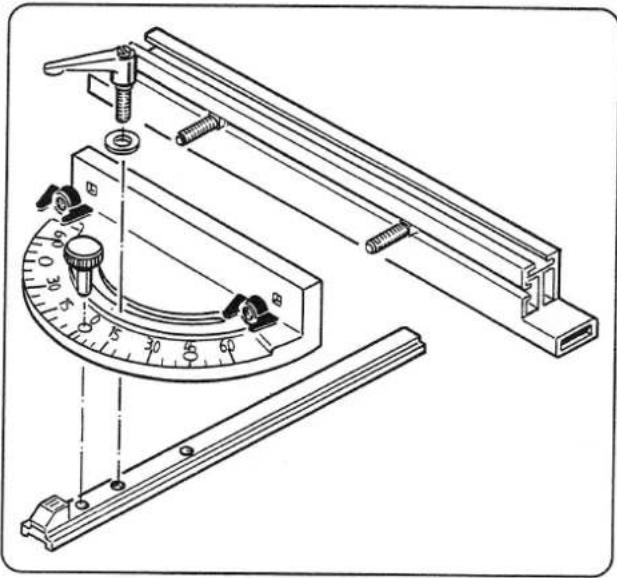

Querschneidlehre Abb."N"

Schwenkteil und Gleitleiste zusammen

1 Scheibe 6,4
1 Klemmhebel M6

Die Anschlagschiene an das Schwenkteil montieren.

2 Flachrundschrauben M 6 x 25
2 Flugelmuttern M6

Die Querschneidlehre je nach Bedarf links oder rechts des Sägeblattes einsetzen.

Die Arretierung bei 0^ sowie 45^ erfolgt mit dem Steckbolzen und Klemmhebel.

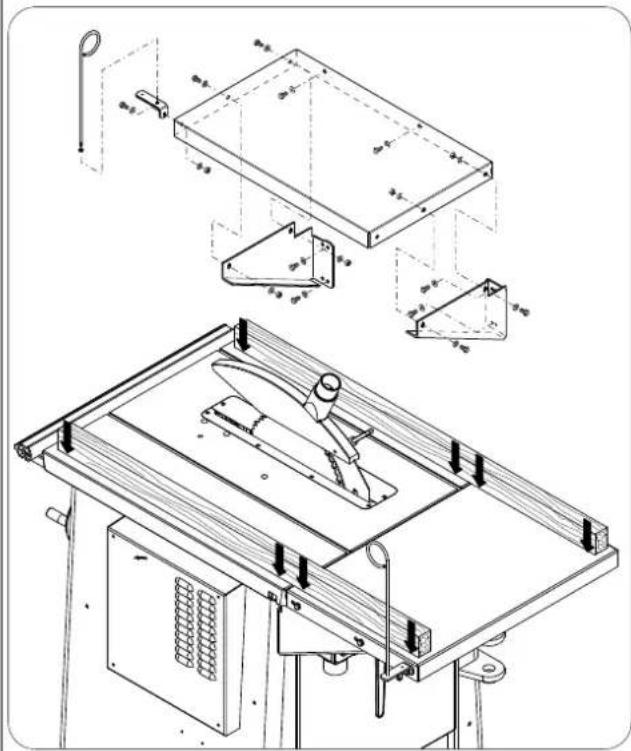

Tischveränderung Abb. "0"

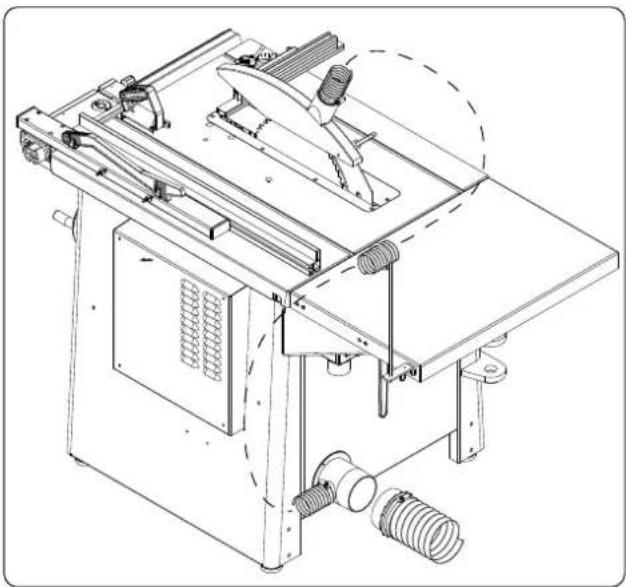

Tischverlängerung an Maschine anbauen und Schrauben nur Handfest anschrauben.

11 Sechskantschraube M8x16
16 Scheibe 88
5 Sechskantmutter M8

Mit zwei geraden Holzlatten oder Ähnlichem Tischveränderung zum Sägetisch eben ausrichten und alle Schrauben anziehen.

Schlauchhalter montieren und Absaugschlauch 50 anschliesen.

Ohre Tischkreissage Precisa 6.0 ist jetzt montiert.

Aufstellen und Justieren

Abb. "P"

Achten Sie daraufuf, daß ihre scheppach Tischkreissäge ts 4020 auf festem Grund gerade und standsicher aufgestellt ist. Bodenunbenheiten ausgleichen.

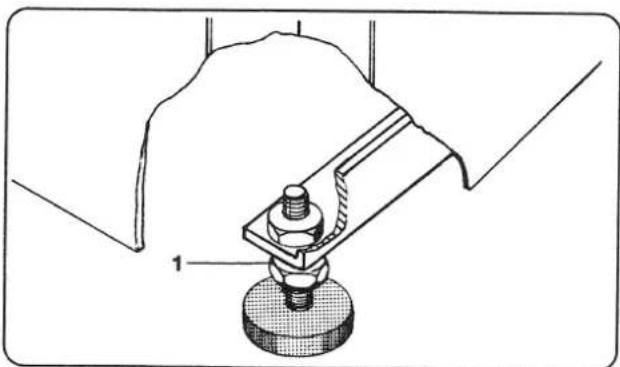

Hierzu an den GestellfuBen

Die Sechskantmutter (1) Iosen
Den Hohenausgleich vornehmen
Die Sechskantmutter (1) anziehen

Bei entfernten Gummipuffern kann die Maschine durch die Bohrungen am Boden verschraubt werden.

Abb. "Q"

Abb. "Q1"

Inbetriebnahme

Beachten Sie vor der Inbetriebnahme die Sicherheitschinweise.

Samtliche Schutz- und Hilfsinrichtungen mussen montiert sein.

Nach Anschluß am Netz ist ihre scheppach Precisa 6.0 betriebsbereit.

HINWEIS:

Der Hersteller these Gerätes haftet nach dem geltenden Produktthaftungsgesetz nicht für Schäden, die an thisem Gerät oder durch these Gerät entstehen bei:

• Unsachgemäßer Behandlung
• Nichtbeachtung der Bedienungsanweisung
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte.
• Einbau und Austausch von "Nicht Original scheppach Ersatzteilen.
• Nicht "Bestimmungsgemäß Verwendung"
  Ausfälle der elektrischen Anlage, bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 /VDE0113

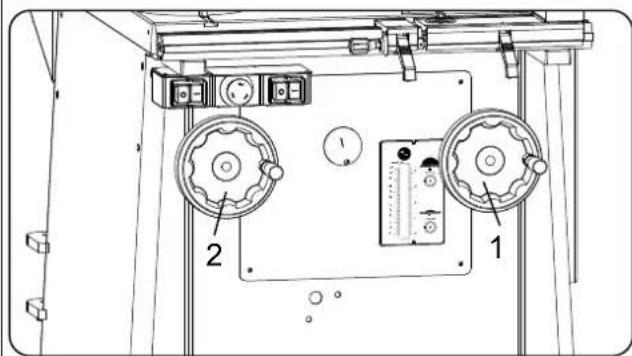

Sägeblatt-Höhenverstellung

Sägeblatt-Winkelverstellung

Abb. "Q"

Die Hohenverstellung erfolgt durch einfaches Drehen am Handrad "1" nach links oder rechts.
Bei Sägeblatt 315 mm die eingestellte Schnittthöhe an der linken Skala ablesen.
Sageblatt 315 mm = Schniththe von 0 - 110 mm

Die Winkelverstellung erfolgt durch einfaches Drehen am Handrad "2" nach links oder rechts.
Zur Sägeblatt-Winkelverstellung (max. 45^ ) das
Den gewünschten Schnittwinkel durch Drehen des Handrades einstellen.
- Zur Rückstellung auf 0^ das Handrad bis zum Endanschlag zurückstellen.

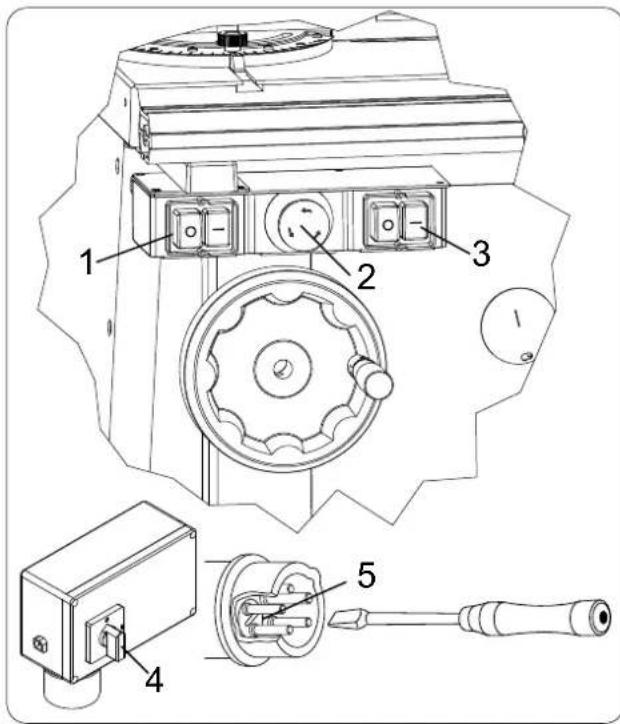

Schalter

Abb."Q1"

1-Ein-Ausschalter Sageblatt
2 - NOT AUS (Nur mit Vorritzer)
3-Ein-Aussalter Vorritzer
4 - Hauptschalter (Nur mit 4,8kW Motor)
5 - Phasenwender (Bei Netzanschluß oder Standortwechsel muß die Drehrichtung überprüft werden, gegebenenfalls muß die Polarität getauscht werden.)

Abb. "R"

Abb. "S"

Abb. "T"

Querschneidlehre

Abb. "R"

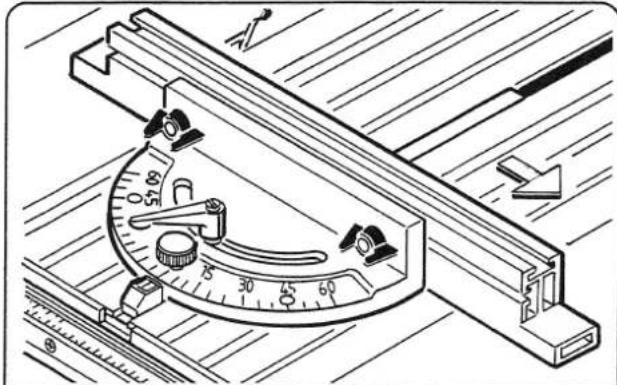

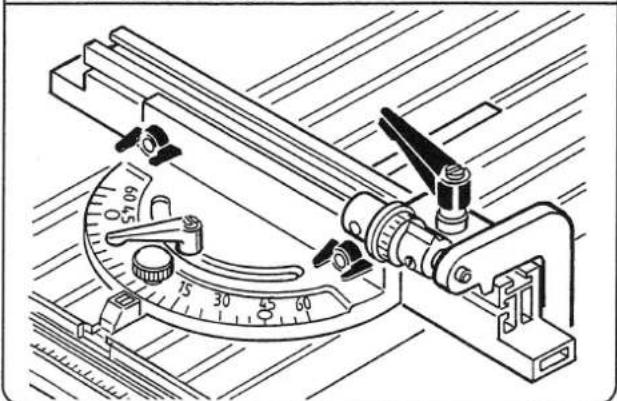

Die Querschneidlehre kann sowohl links als auch rechts vom Sägeblatt in den Sägetisch eingesetzt werden.

Der stufenlose Schwenkbereich beträgt

nach beiden Seiten 0-60° und wird mit

der Knebelschraube fixiert.

Die Einstellung bei 0^ sowie 45^ mit dem Steckbolzen fixieren

und die Knebelschraube anziehen.

Klappanschlag

(Sonderzubehör)

Der Klappanschlag auf der Anschlagschiene montiert ist eine ideale Ergänzung zur Querschneidlehre.

Die Feineinstellung auf dem Endanschlag erhögt über die Rändelschraube exakte Einstellungen.

Sägeblattwechsel

Abb. "S"

WICHTIG:

Nur gut geschärfte, riβfreie, nicht verformte "Original

scheppach Sägeblätter" einsetzen

Bei ausgeschlagenem Sagespalt die Tischeinlage erneuern.

ACHTUNG!

Bei Sageblattwechsel Netzstecker ziehen!

1 Festhaltedorn

2 Sechskantmutter M 20 links

Die linke Tischeinlage Herausnahmen.
- Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken.

Zum Lösen oder Festziehen der Sechskantrnutter M 20 (2)
wird mit dem Festhaltedorn die Sägewelle arretiert.
Sageblatt-Laufrichtung beachten.

Schiebestock und Schiebegriff

Abb. "T"

Zum Schneiden schmaler Werkstücke, mit Abstand zwischen Sageblatt und Anschlagschiene von weniger als 120mm unbedingt den Schiebestock verwenden.
Zum Schieben kleiner speziell geformter Werkstücke den Schiebegriff verwenden.

Die jeweiligen Schiebehölzer konnen selbst angefertigt

und am Schiebegriff befestigt werden.

Abb. "U"

Abb. "V"

Abb. "W"

Abb. "Y"

Vorritzeinrichtung

Abh. "U"

WICHTIG:

Nur gut geschärfte, rifiFreie, nicht verformte "Original scheppach Sägeblätter" einsetzen

Bei ausgeschlagenem Sägespalt die Tischeinlage erneuern.

ACHTUNG!

! Bei Sägeblattwechsel Netzstecker ziehen!

1 Festhaltedorn

2 Senkschraube M8

Die linke Tischeinlage herausnehmer.
- Durch die Bohrung der rechten Tischhälfte den Festhaltedorn (1) in die Sägewelle einstecken. Zum Lösen oder Festziehen der Senkschraube (2) wird mit dem Festhaltedorn die Sägewelle arretiert.
Sägeblatt-Laufrichtung beachten.

Achtung! Schutzdeckel (5) wieder schlieben.

Beschädigungsgefahr!Siehe Abb"L"

Abb. V, W, Y

Der Überstand des Vorritz-Sägeblattes an der Tischobefflache betragt je nach Schnittbreite des Maschinen-Sägeblattes 1,0 - 2 mm.

Die Höheneinstellung erfolgt über die Schraube (2) Abb. V' 1 Umdrehung entspricht 1,5 mm (Abb "Y")

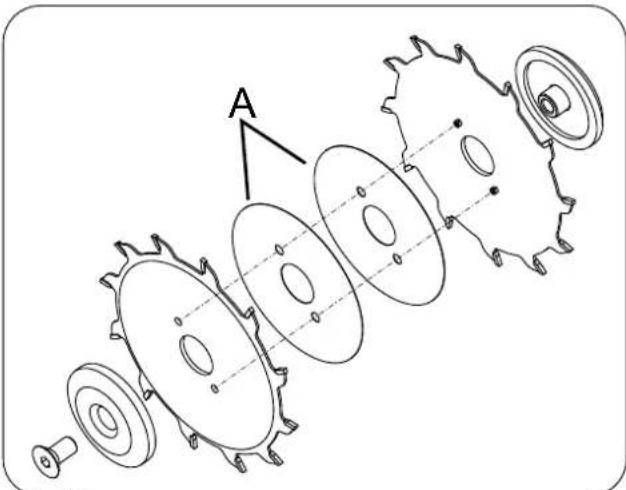

Die Breite des Vorritzsagelattes wird mit den Distanzscheiben (A) eingestellt. (1x0,1mm,2x0,2mm, 1x0,3mm) siehe Abb. W

Der Vorritzer sollte so breit sein wie das Maschinensägeblatt. 2,8 mm - 3,6 mm sind möglich

Die Flucht des Vorritz-Sägeblattes zum Maschinen-Sägeblattes wird mit der Schraube (3) Abb "V" eingestellt 1 Umdrehung entspricht 0,1 mm (Abb "Y")

Zur Überprüfung Probeschnitt vornehmen.

Bei Nichtgebrauch wird der Vorritzer mit der Schraube (2) unter die Tischebene abgesenkt.

Wartung

Bei allen Wartungs- und Reinigungsrarbeiten den Motor ausschalten und den Netzstecker abziehen.

An Ihrer Tischkreissäge scheppach Precisa 6.0 sollenn Sie nachfolgenden Wartungspunkte beachten.

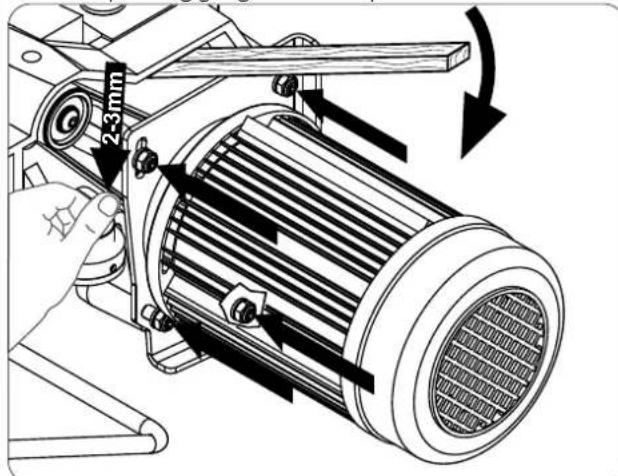

Die Riemenspannung nach ca. 20 Betriebsstunden überprüfen und nötigenfalls nachspannen. Hierzu die rechte obere Seitenwand öffnen. Riemenspannung gelegentlich nachprüfen.

• Die Rollenkette sowie die beweglichen Teile (Hohen- und Schwenkverstellung) gelegentlich nacholen.
  Tischoberfläche immer harzfrei halten.

Samtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossenen Reparatur- und Wartungsarbeiten sofort wieder montiert werden.

• Für störungsfreien Späneauswurf muß der Sageschutzkasten gelegentlich von Holzrückständen und Sagespänen gereinigt werden.
• Der Höhen- und Winkelverstellbereich kann, bedingt durch eventuelle Späneablagerungen eingeschränkt werden. Die linke Tischeinlage herausnahmen und den Verstellbereich reinigen.

Elektrischer Anschluß

1 Der installierte Elektromotor ist betriebsfertig, langeschlossen. Der Anschluß entspricht den Schlägigen VDE- und DIN-Bestimmungen.

Der kundenseitige Netzanschluß sowie die verwendete Verlägerungsleitung müssen diesen Vorschriften entsprechen.

Motor-Bremseinrichtung

Ohne scheppach Maschine ist mit einer automatisch wirdenden Stillstandbremse ausgerüstet. Die Wirksamkeit der Bremse beginnnt nach dem Ausschalten des Antriebsmotors.

Das Sageblatt muß max.10 sec nach Ausschalten zum Stillstand kommt. Taglich Überprüfen!

Bei langerer Bremszeit Maschine nicht mehr betreiben.

Wichtige Hinweise

Der Elektromotor 230 V / 50 Hz und 400 V / 50 Hz ist für Betriebsart S6 / 40% ausgeführrt.

Bei Überlastung des Motors schaltet dieser selbstständig ab. Nach einer Abkühlzeit (zeitlich entsprechlich) laßt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlußleitungen

An elektrischen Anschlußleitungen entstehen oft Isolationsschäden.

Ursachen sind:

• Druckstellen, wenn AnschluBleitungen durch Fenster oder Turspalten gefuhrt werden.
• Knickstellen durch unsachgemäß Befestigung oder Führung der Anschlußleitungen.
• Schnittstellen durch Überfahren der Anschlußleitung.
• Isolationsschaden durch Herausreiben aus der Wandsteckdose.
  Risse durch Alterung der Isolation.

Solche schadhaften Elektro-AnschluBleitungen dürfen nicht verwendet werden und sind auf Grund der Isolationsschäden lebensgefährlich.

Elektrische Anschlußleitungen regelmäßig auf Schäden überprüfen. Achten Sie daraufauf, daß beim Überprüfen die Anschlußleitung nicht am Stromnetz hangt.

Elektrische Anschlußleitungen müssen den einschlädigen VDE- und DIN-Bestimmungen entsprechenden. Verwenden Sie nur Anschlußleitungen mit Kennzeichnung H 07 RN.

Ein Aufdruck der Typenbezeichnung auf der Anschlußleitung ist Vorschrift.

Wechselstrommotor

Die Netzspannung muß 230 Volt - 50 Hz betragen.
- Verlängerungsleitungen müssen bis 25 m Lange einen Querschnitt von 1,5 mm², über 25 m Länge mindestens 2,5 mm² aufweisen.
- Der Netzanschluß muß Netzseitig mit 16 A träge abgesichert sein.

Drehstrommotor

Der Elektromotor 400 V/50 Hz ist für Betriebsart S6 / 40% ausgeführrt

Die Netzspannung muß 400 Volt - 50 Hz betragen.
- Netzanschluß und Veränderungsleistung mussen 5adrig sein = 3 P + N + PE.
- Verläufigungsleitungen müssen einen MindestQuerschnitt von 1,5mm^2 aufweisen.
- Der Netzanschluß muß Netzseitig mit 16 A abgesichert sein.
- Bei Netzanschluß oder Standortwechsel muß die Drehrichtung überprüft werden, gegebenenfalls muß die Polarität getauscht werden (Phasenwender).

Anschlisse und Reparaturen an der Elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragenitte folgende Daten angegeben.

Motorenhersteller
Stromart des Motors
- Daten des Maschinen-Typsenschildes

Bei Rücksendsung des Motors immer die komplette Antriebseinheit mit Schalter einsenden.

Manufacturer:

Scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburg Straße 69

D-89335 Ichenhausen

General notes

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

metverstkgeleider mm 270

Afgegeben vermogen P2 kW 0,5

Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburgstraße 69

D-89335 Ichenhausen

Yleisiä ojeita

Sicherheitschinweise

Fabrikation von Holzbearbeitungsmaschinen GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Consignes générales

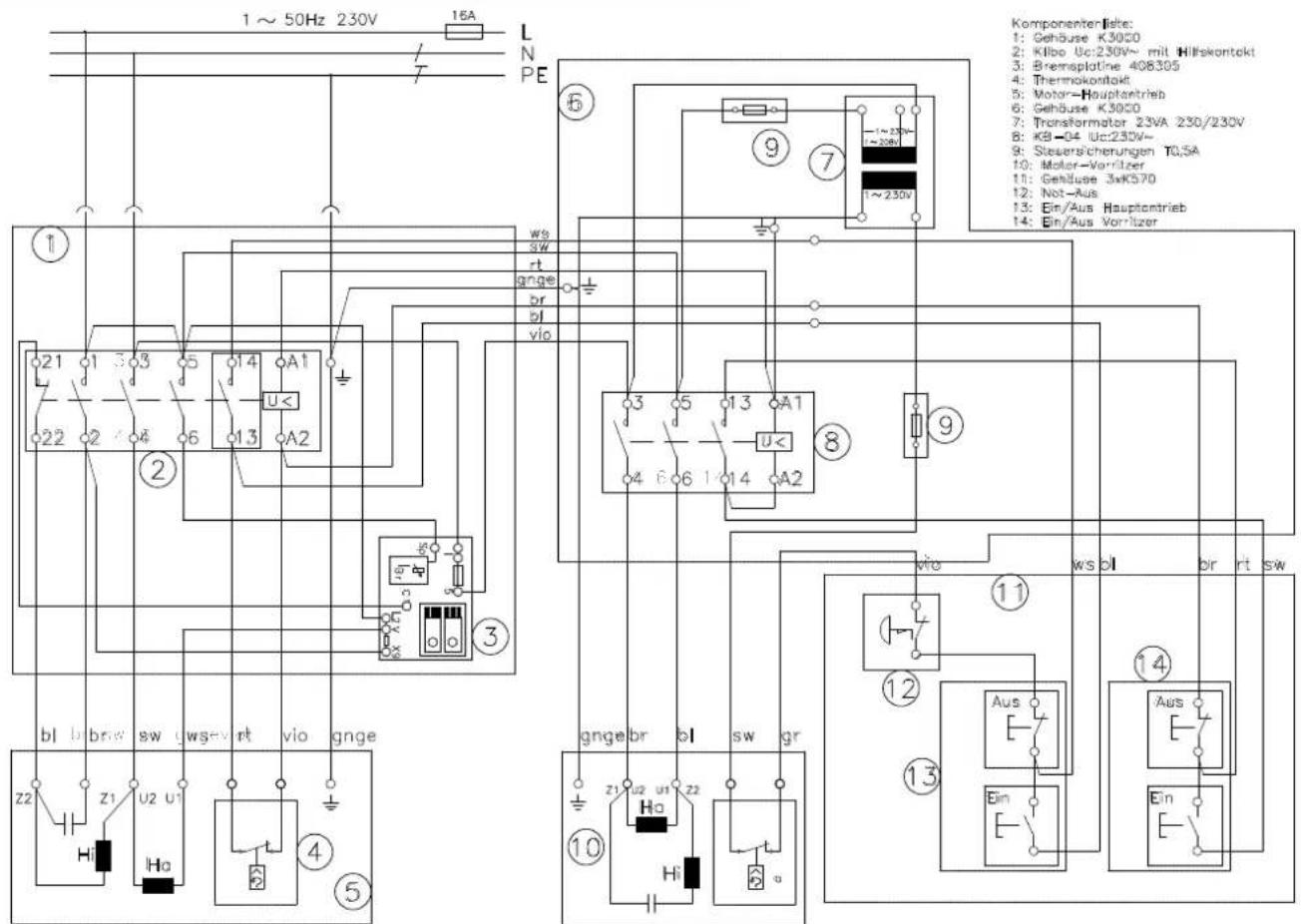

Schaltplan 230 V mit Vorritzer 19013 04903

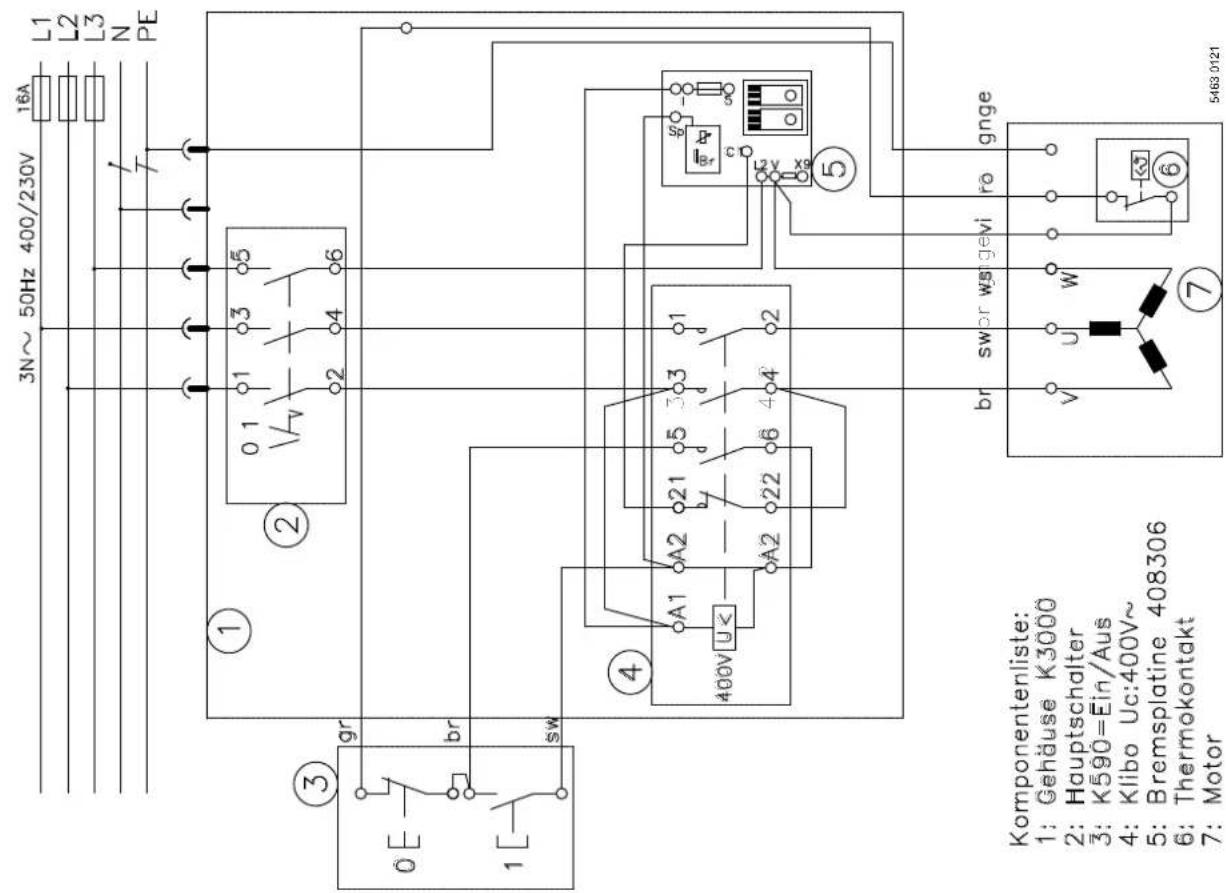

Schaltplan 400 V / 4,8kW mit Vorritzer 19013 04904

Störungsabhilfe

Störung Mögliche Ursache Abhilfe
1. Sägeblatt lösst sich nach abschalten des Motor	Befestigungsmutter zu leicht angezogen Befestigungsmutter anziehen, M 20 Linksgewinde
2. Motor lauft nicht an a) Ausfall Netzschecherungb) Verlängerungsleitung defektc) Anschlüsse an Motor oder Schalter nicht in Ordnung, Bremse lüftet nichtd) Motor oder Schalter defekt	a) Netzlicherung überprüfenb) Siehe Bedienungsanweisung Elektrischer Anschluß Seite 15c) Von Elektrofachkraft prüfen haltend) Siehe Bedienungsanweisung Elektrischer Anschluß Seite 15
3. Falsche Motordrehrichtigung a) Kondensator defektb) Falschanschlüß	a) Von Elektrofachkraft ausauschen haltenb) Von Elektrofachkraft Polarität Wandsteckdose tauschen halten. Phasenwender Phase wenden
4. Motor bringt keine Leistung, schaltet selbstätig ab.	a) Überlastung durch stumpfasSägeblattb) Thermoschutz spricht an	a) geschärftes Sägeblatt einsetzenb) nach Abkühzeit wieder einschltabereit
5. Brandstellen an der Schnittflächen beim Querschnitt	a) stumpfas Sägeblattb) falsches Sägeblattc) Längsanschlag nicht parallel zum Sägeblattd) Schiebeschlitten nicht parallel zum Sägeblatt	a) geschärftes Sägeblatt einsetzenb) Sägeblatt für Längsschnitte einsetzenc) Längsanschlag ausauschend) Schiebeschlitten zum Sägeblatt einrichten
6. Nachlassende Sägeleistung bei voller Motordrehzahl	Riemen gelockert Riemen spannen, siehe Wartung	Längsanschlag-Einstellung überprüifen
7. Werkstück klemmt zwischen Sägeblatt und Längsanschlag	Längsanschlag verläuft nicht paralles zum Säbeblatt	Längsanschlag-Einstellung überprüifen

Beim Entsorgen der Maschine mussen die ortlichen gesetzlichen Bestimmungen eingehalten werden!

Malfunction Remedies

Gäller endast EU-länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmull!
Gemaß europäischer Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müsser verbrauchte Elektronwerkeuge getrennet gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Ungarn

Beim Entsorgen der Maschine mussen die die ortlichen gesetzlichen Bestimmungen eingehalten werden.
Bitte wenden Sie sich im Falle einer Entsorgung an den Hersteller.

EG-Konformitätserklarung

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburgrue Straße 69

89335 Ichenhausen

Deutschland

Bevollmachtigter: Reinhold Bauer

Wir die scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH erklaren, dass die nachfolgend beschriebene Maschine

Tischkreissäge Precisa 6.0, ab Seriennummer 1001, Artikel Nr. 19013 04901, Artikel Nr. 19013 04902, Artikel Nr. 19013 04903, Artikel Nr. 19013 04904

allen Einschlägigen Anforderungen der EG-Maschinenrichtlinie 2006/42/EG entspricht.

Weitere EG-Richtlinien:

EG-EMV Richtlinie 2004/108/EWG

Gemeldete Stelle:

Fachausschuss Holz; 70504 Stuttgart

Prüf- und Zertifizierungsstelle im DGUV-Test

(Kennnummer 0392)

Eingeschaltet zur:

EG-Baumusterprüfung

EG

GS

Baumusterbescheinigung

Prüfbescheinigung

BG - Prüfbescheinigung, Holzstaubgeprüft

Folgende harmonisierte Normen wurden angewandt:

EN847-1,EN1870-1,EN60204

Für die Zusammenstellung der technischen Unterlagen ist bevollmachtigt:

Reinhold

Bauer

i.V. Reinhold Bauer (Konstruktionsleiter)

Dokumentationsbeauftragter

Ichenhausen 02.01.2010

EG-Konformitätserklärung

Relevante EG-machinerichtlijn 98/37/EG (bis 28.12.2009)

Die Maschine entspricht dem geprüften Normmuster.

Fachausschuß Holz; 70504 Stuttgart

folgens bijlage VII: Prüf- und Zertifizierungstelle im BG-PRÜFZERT

Gebruikt voor:

EG-Baumusterprüfung,

EG-Baumusterbescheinigung

GS-Prüfbescheinigung

BG-Prüfbescheinigung; Holzstaubgeprüft Nr. 071045

i.V. Reinhold Bauer(Konstruktionsleiter) Gerhard Bucher (Produktionsleiter)

We herewith declare, scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH, Günzburg Str. 69, D-89335 Ichenhausen

EC machine guideline 89/37 /EG (bis 28.12.2009)

EC machine guideline 2006/42/EG (ab 29.12,2009); EC low voltage

guideline 2006/95/EWG; EC EMV guideline 2004/108/EWG

according to Fachausschul Holz; 70504 Stuttgart

Appendix VII: Prüf- und Zertifizierungsstelle im BG-PRÜFZERT

Called in for:

EC type-examination

no.071043)

GS-Prüfbescheinigung

BG-Prüfbescheinigung; Holzstaubgeprüft no. 071045

Place, date: Ichenhausen,15.02.2005

i.V. Reinhold Bauer(Konstruktionsleiter) Gerhard Bucher (Produktionsleiter)

Fachausschuß Holz; 70504 Stuttgart

liitteen VII mukaan: Pruf- und Zertifizierungsstelle im BG-PRUZERT

Liitety:

Paikka, aika: Ichenhausen, 09.03.2007

Allekirjoitus:

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzugeben, andernfalls verliert der Käfer samsliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedem Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollen, kostenlos erserten. Für Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewär, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teileträgt der Käfer. Wandlungs- und Minderungsansprüche und sonstige Schadenersatzansprüche sind ausgeschlossen.

Warranty

Kontrolle: Bei einer eventuellen Reklamation senden Sieitte diesen Kontrollzettel an ihren Handler oder an uns. Check slip: In case of any claim, please return this check slip to your dealer or to us.

Händler:	Gerätetype:
Dealer:	Appliance type:
Venditore:	Tipodi di macchina:
Revendeur:	Type d'appareil:
Comerciante:	Tipodi de aparato:
Handelaar: :
	Gerätenummer:
	Serial number:
	Numero della macchina:
	Numero de l'appareil:
	Numero de aparato:
