BEDIENUNGSANLEITUNG 14102302L Livarno Lux

SUSPENSION À LED IAN 280204 LED-PENDELLEUCHTE Montage-, Bedienungs- und Sicherheitshinweise

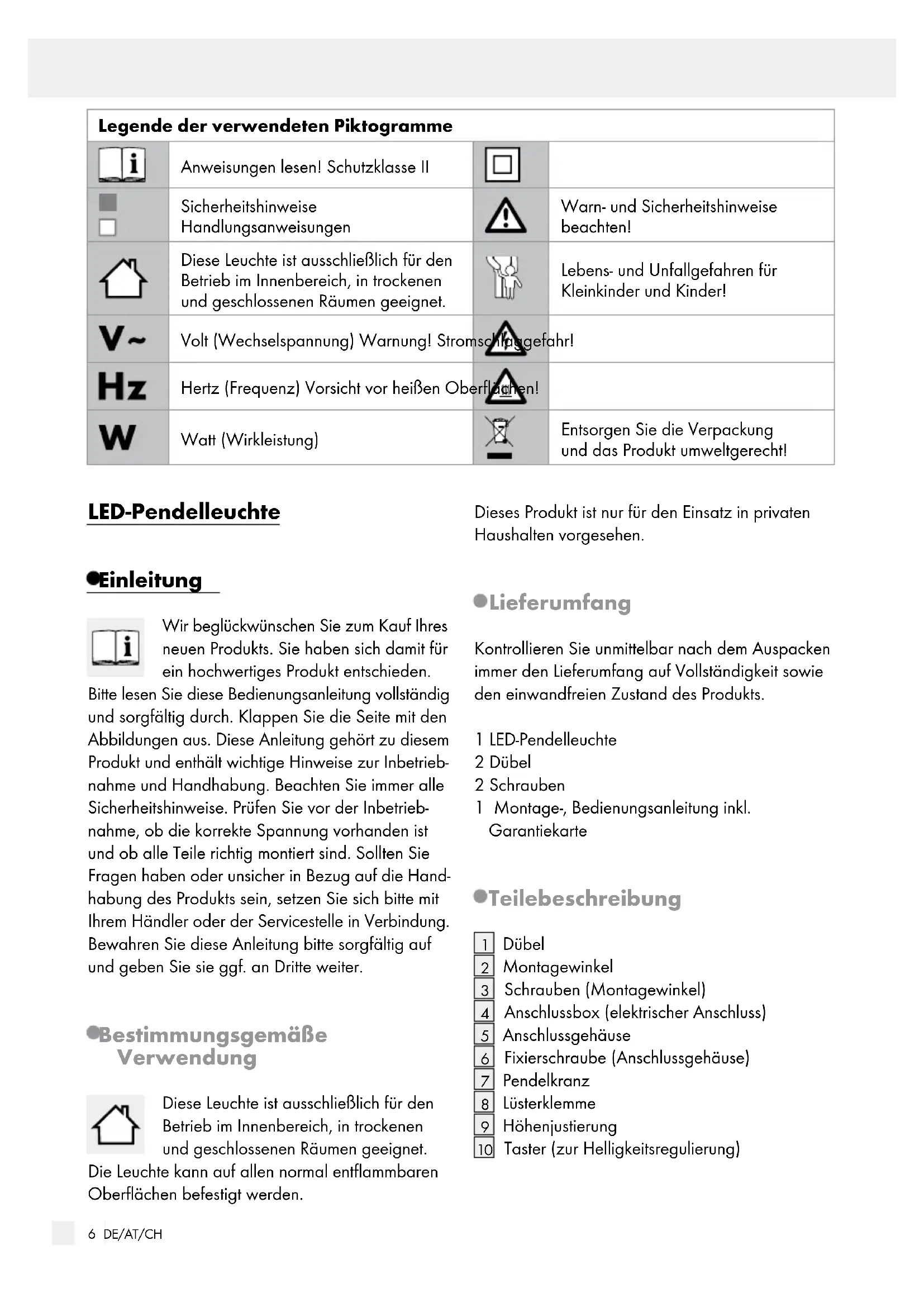

105 DE/AT/CH Inhaltsverzeichnis Legende der verwendeten Piktogramme ...........................................................Seite 6 Einleitung ......................................................................................................................................... Seite 6 Bestimmungsgemäße Verwendung ....................................................................................................Seite 6 Lieferumfang ........................................................................................................................................ Seite 6 Teilebeschreibung ...............................................................................................................................Seite 6 Technische Daten ................................................................................................................................Seite 7 Sicherheit ......................................................................................................................................... Seite 7 Sicherheitshinweise .............................................................................................................................Seite 7 Vorbereitung ................................................................................................................................Seite 8 Benötigtes Werkzeug und Material ...................................................................................................Seite 8 Vor der Installation .................................................................................................................Seite 8 Inbetriebnahme ......................................................................................................................... Seite 8 Leuchte montieren ...............................................................................................................................Seite 8 Leuchte dimmen ...................................................................................................................................Seite 8 Leuchte ausrichten ............................................................................................................................... Seite 9 Wartung und Reinigung .....................................................................................................Seite 9 Entsorgung .....................................................................................................................................Seite 9 Konformitätserklärung .......................................................................................................Seite 9 Garantie und Service ............................................................................................................Seite 9 Garantie ..............................................................................................................................................Seite 9 Serviceadresse ....................................................................................................................................Seite 10 Garantiekarte ......................................................................................................................................Seite 106 DE/AT/CH Einleitung / SicherheitEinleitung Legende der verwendeten Piktogramme Anweisungen lesen! Schutzklasse II Sicherheitshinweise Handlungsanweisungen Warn- und Sicherheitshinweise beachten! Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Lebens- und Unfallgefahren für Kleinkinder und Kinder! Volt (Wechselspannung) Warnung! Stromschlaggefahr! Hertz (Frequenz) Vorsicht vor heißen Oberflächen! Watt (Wirkleistung) Entsorgen Sie die Verpackung und das Produkt umweltgerecht! LED-Pendelleuchte Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Bitte lesen Sie diese Bedienungsanleitung vollständig und sorgfältig durch. Klappen Sie die Seite mit den Abbildungen aus. Diese Anleitung gehört zu diesem Produkt und enthält wichtige Hinweise zur Inbetrieb- nahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise. Prüfen Sie vor der Inbetrieb- nahme, ob die korrekte Spannung vorhanden ist und ob alle Teile richtig montiert sind. Sollten Sie Fragen haben oder unsicher in Bezug auf die Hand- habung des Produkts sein, setzen Sie sich bitte mit Ihrem Händler oder der Servicestelle in Verbindung. Bewahren Sie diese Anleitung bitte sorgfältig auf und geben Sie sie ggf. an Dritte weiter. Bestimmungsgemäße Verwendung Diese Leuchte ist ausschließlich für den Betrieb im Innenbereich, in trockenen und geschlossenen Räumen geeignet. Die Leuchte kann auf allen normal entflammbaren Oberflächen befestigt werden. Dieses Produkt ist nur für den Einsatz in privaten Haushalten vorgesehen. Lieferumfang Kontrollieren Sie unmittelbar nach dem Auspacken immer den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts. 1 LED-Pendelleuchte 2 Dübel 2 Schrauben 1 Montage-, Bedienungsanleitung inkl. Garantiekarte Teilebeschreibung

Schrauben (Montagewinkel)

Anschlussbox (elektrischer Anschluss)

Fixierschraube (Anschlussgehäuse)

Taster (zur Helligkeitsregulierung)7 DE/AT/CH Einleitung / Sicherheit Technische Daten Artikelnummer: 54577 / 54578 Leuchte: Betriebsspannung: 220–240 V∼ 50 Hz Nennleistung max.: 28 W Schutzklasse: II / Maße: Abhanghöhe / Länge: 54577: 130 cm, Länge Leuchte: 60 cm, Breite: 40 cm 54578: 130 cm, Ø Leuchte: 40 cm Inverkehrbringer: EDI Light GmbH, Heiligkreuz 22, A-6136 Pill, www.edi-light.com Sicherheit Sicherheitshinweise Bei Schäden, die durch Nichtbeachtung dieser Be- dienungsanleitung verursacht werden, erlischt der Garantieanspruch! Für Folgeschäden wird keine Haftung übernommen! Bei Sach- oder Personen- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise verur- sacht werden, wird keine Haftung übernommen! LEBENS-

UND UNFALLGEFAHREN FÜR

KLEINKINDER UND KINDER! Dieses Produkt kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähig- keiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Produkts unterwiesen wurden und die daraus resultieren- den Gefahren verstehen. Kinder dürfen nicht mit dem Produkt spielen. Reinigung und Benutzer- wartung dürfen nicht von Kindern ohne Beauf- sichtigung durchgeführt werden. Lassen Sie die Leuchte oder das Verpackungs- material nicht achtlos liegen. Plastikfolien / -tüten, Kunststoffteile etc. könnten für Kinder zu einem gefährlichen Spielzeug werden. Vermeiden Sie Lebensgefahr durch elektrischen Schlag Lassen Sie die Elektroinstallation durch einen ausgebildeten Elektriker oder eine für Elektro- installationen eingewiesene Person durchführen. Bei Sach- oder Personenschäden, die durch un- sachgemäße Handhabung oder Nichtbeacht ung der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen! Benutzen Sie Ihre Leuchte niemals, wenn Sie irgendwelche Beschädigungen feststellen. Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Stellen Sie sicher, dass bei der Montage keine Leitungen beschädigt werden. Vermeiden Sie unbedingt die Berührung der Leuchte mit Wasser oder anderen Flüssigkeiten. Öffnen Sie niemals eines der elektrischen Betr iebs- mittel oder stecken irgendwelche Gegenstände in dieselben. Derartige Eingriffe bedeuten Lebensgefahr durch elektrischen Schlag. Vergewissern Sie sich vor der Benutzung, dass die vorhandene Netzspannung mit der benötig- ten Betriebsspannung der Leuchte übereinstimmt (220–240 V∼, 50 Hz). Vermeiden Sie Brand- und Verletzungsgefahr VORSICHT! VERBRENNUNGS-

GEFAHR DURCH HEISSE OBER-

FLÄCHEN! Stellen Sie sicher, dass die Leuchte ausgeschaltet und abgekühlt ist, bevor Sie diese berühren, um Verbrennungen zu vermeiden. Leuchtmittel entwickeln eine starke Hitze. Befestigen Sie die Leuchte nicht auf feuchtem oder leitendem Untergrund. Nicht direkt in die Lichtquelle (Leuchtmittel, LED, etc.) hineinschauen. Die Lichtquelle (Leuchtmittel, LED, etc.) nicht mit einem optischen Instrument (z. B. Lupe) betrachten. Einleitung8 DE/AT/CH ... / Wartung und ... / Entsorgung / Konformitätserklärung / Garantie und ServiceSicherheit / Vorbereitung / Vor der Installation / Inbetriebnahme Die Lichtquelle dieser Leuchte ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende er- reicht hat, ist die gesamte Leuchte zu ersetzten. KURZSCHLUSSGEFAHR! Achten Sie darauf, dass sich die Seile während des Betriebs nicht berühren. Dies kann zur Beschädigung der Leuchte führen. Vorbereitung Benötigtes Werkzeug und Material Die genannten Werkzeuge und Materialien sind nicht im Lieferumfang enthalten. Es handelt sich hierbei um unverbindliche Angaben und Werte zur Orientierung. Die Beschaffenheit des Materials richtet sich nach den individuellen Gegebenheiten vor Ort. - Bleistift / Markierwerkzeug - Spannungsprüfer - Schraubendreher - Bohrmaschine - Bohrer (ø ca. 0,6 cm) - Seitenschneider - Leiter Vor der Installation Wichtig: Der elektrische Anschluss muss durch eine ausgebildete Elektrofachkraft erfolgen. Diese muss Kenntnis über die Eigenschaften der Leuchte und Anschlussbestimmungen haben. Machen Sie sich vor der Installation mit allen Anweisungen und Abbildungen in dieser Anleitung sowie mit der Leuchte selbst vertraut. Bereiten Sie die Montage sorgfältig vor und nehmen Sie sich ausreichend Zeit. Legen Sie alle Einzelteile und zusätzlich benötigtes Werk- zeug oder Material vorher übersichtlich und griffbereit zurecht. Seien Sie stets aufmerksam! Achten Sie immer darauf, was Sie tun und gehen Sie stets mit Vernunft vor. Montieren Sie die Leuchte in kei- nem Fall, wenn Sie unkonzentriert sind oder sich unwohl fühlen. Stellen Sie vor der Installation sicher, dass an der Leitung, an der die Leuchte angeschlossen werden soll, keine Spannung vorliegt. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). Überprüfen Sie die Spannungsfreiheit mittels Spannungsprüfer. Achten Sie beim Bohren darauf, dass Sie keine elektrischen Kabel, Gas- oder Wasserleitungen beschädigen. Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu. Inbetriebnahme Leuchte montieren STROMSCHLAGGEFAHR! Entfernen Sie vor der Montage die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung) (siehe Abb. A). Montieren Sie die Leuchte wie in Abbildung B dargestellt. Befolgen Sie dabei die vorgegebene Reihenfolge der einzelnen Schritte. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungs- kasten ein (I-Stellung) (siehe Abb. C). Leuchte dimmen Sie haben die Möglichkeit, die Leuchte mittels Taster

zu dimmen. Drücken und halten Sie den Taster

, um die Helligkeit zu verringern. Drücken und halten Sie den Taster

erneut, um die Helligkeit zu erhöhen. Schalten Sie die Leuchte mittels Wandschalter ein bzw. aus, liegt die Helligkeit bei 100 %.9 DE/AT/CH ... / Wartung und ... / Entsorgung / Konformitätserklärung / Garantie und Service Leuchte ausrichten Sollte das Pendel nicht gerade hängen, können Sie es am Anschlussgehäuse

ausrichten. Drücken Sie die Höhenjustierung

am Ausgang des Seils in das Anschlussgehäuse

hinein. Verkürzen Sie das Kabel, indem Sie es in das Anschlussgehäuse

hineinschieben (max. 40 cm). Verlängern Sie das Kabel, indem Sie es aus dem Anschlussgehäuse

herausziehen. Lassen Sie die Höhenjustierung

in die Aus- gangsposition zurückgleiten. Das Seil ist jetzt fixiert. Wartung und Reinigung WARNUNG! STROMSCHLAGGE- FAHR! Trennen Sie zur Reinigung die Leuchte zuerst vom Stromnetz. Entfernen Sie hierfür die Sicherung oder schalten Sie den Leitungsschutzschalter im Sicherungskasten aus (0-Stellung). WARNUNG! STROMSCHLAGGE- FAHR! Aus Gründen der elektrischen Sicherheit darf die Leuchte niemals mit scharfen Reinigungsmitteln gereinigt oder in Was- ser getaucht werden. VORSICHT! VERBRENNUNGS-

GEFAHR DURCH HEISSE OBER-

FLÄCHEN! Lassen Sie die Leuchte vollständig abkühlen. Benutzen Sie keine Lösungsmittel, Benzin o.ä. Die Leuchte würde hierbei Schaden nehmen. Verwenden Sie zur Reinigung nur ein trockenes, fusselfreies Tuch. Setzen Sie die Sicherung wieder ein oder schalten Sie den Leitungsschutzschalter am Sicherungskasten ein (I-Stellung). Entsorgung Die Verpackung besteht aus umwelt- freundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produktes erfahren Sie bei Ihrer Gemeinde oder Stadtver- waltung. Das Symbol der durchgestrichenen Ab- falltonne auf Rädern bedeutet, dass das Produkt in der Europäischen Union einer getrennten Müllsammlung zugeführt werden muss. Dies gilt für das Produkt und alle mit diesem Sym- bol gekennzeichneten Zubehörteile. Gekennzeich- nete Produkte dürfen nicht über den normalen Hausmüll entsorgt werden, sondern müssen an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Recycling hilft, den Verbrauch von Rohstoffen zu reduzieren und die Umwelt zu entlasten. Konformitätserklärung Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationa- len Richtlinien. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Das Produkt entspricht den Anforderungen des deutschen Geräte- und Produktsicherheitsgesetzes. Im Zuge von Produktverbesserungen behalten wir uns technische und optische Veränderungen am Artikel vor. Vorbehaltlich Satz- und Druckfehler. Garantie und Service Garantie Wir übernehmen 3 Jahre Garantie ab Kaufdatum. Unsere Produkte werden nach modernen Produktions- methoden hergestellt und einer genauen Qualitätskon- trolle unterzogen. Wir garantieren für die einwandfreie Beschaffenheit der Artikel. Innerhalb der Garantiezeit beheben wir kostenlos alle Material- oder Herstell- fehler. Sollten sich wider Erwarten Mängel heraus- stellen, schicken Sie den sorgfältig verpackten Artikel an die angegebene Serviceadresse. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßer Handhabung beruhen sowie Sicherheit / Vorbereitung / Vor der Installation / Inbetriebnahme10 DE/AT/CH Garantie und Service Verschleißteile und Verbrauchsmaterialien. Diese können Sie unter der angegebenen Rufnummer kos- tenpflichtig bestellen. Reparaturen, die nicht unter Garantie laufen (z. B. Leuchtmittel), können Sie ge- gen individuelle Berechnung zum Selbstkostenpreis ebenfalls bei der angegebenen Serviceadresse durchführen lassen. Der Artikel wird unter der genannten Serviceadresse repariert. Nur wenn Sie ihn direkt an diese Adresse senden, kann eine zeitgerechte Bearbeitung und Rücksendung erfolgen. Wünschen Sie weitere Produktinformationen, möchten Sie Zubehör bestellen oder haben Sie Fragen zur Serviceabwicklung, rufen Sie bitte unsere Kunden- beratung unter der angegebenen Rufnummer an. Bei Rückfragen geben Sie bitte die Artikelnummer (siehe „Technische Daten“) an. Serviceadresse Deutschland EDI Light Service Center c / o RTS Service Solutions Halle 17-1 Werner-von-Siemens-Straße 600 DE-86159 Augsburg DEUTSCHLAND E-Mail: [e-mail] Telefon: [phone] Österreich EDI Light Service Center Heiligkreuz 22 AT-6136 Pill / AUSTRIA E-Mail: [e-mail] Telefon: [phone] Schweiz EGLO Schweiz AG Seetalstraße 142 CH-6032 Emmen SCHWEIZ E-Mail: [e-mail] Telefon: [phone] IAN 280204 Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 12345) als Nachweis für den Kauf bereit. Garantiekarte Absender: Name/Vorname: Land/PLZ/Ort/Straße: Telefonnummer: Artikelnummer/Bezeichnung: Kaufdatum/Kaufort: Fehlerangabe: Datum/Unterschrift:
