Ashley 411 - Staubsauger Lavor - Kostenlose Bedienungsanleitung

Produkttyp	Aschesauger
Marke	Lavor
Modell	Ashley 411
Verwendung	Aufsaugen kalter Asche (Kamine, Öfen, Grills)
Stromversorgung	Netz (220-240 V, 50/60 Hz)
Leistung	1200 W
Behälterkapazität	15 L
Filter	Waschbarer Schaumstofffilter
Filterkäfig	Ja
Flexibler Schlauch	Metall
Saugdüse	Metall
Gebläsefunktion	Ja
Stromkabel	5 m (geschätzt)
Tragegriff	Ja
Ein-/Ausschalter	Ja
Leistungsregler	Ja
Doppelisolierung	Ja (je nach Modell)
Gewicht	6 kg (geschätzt)
Abmessungen (L x B x H)	40 x 40 x 50 cm (geschätzt)
Wartung	Filter nach jedem Gebrauch reinigen; Außenseite mit trockenem Tuch
Sicherheit	Keine heiße Asche, Flüssigkeiten oder brennbare Substanzen aufsaugen
Garantie	Gegen Herstellungsfehler (gemäß geltenden Normen)
Ersatzteile	Ersatzfilter erhältlich
Enthaltenes Zubehör	Flexibler Schlauch, Metalldüse, Filter, Käfig

Häufig gestellte Fragen - Ashley 411 Lavor

Kann ich mit dem Ashley 411 heiße Asche aufsaugen?

Nein, der Staubsauger ist dafür ausgelegt, nur kalte Asche aufzusaugen (Temperatur unter 40 °C). Saugen Sie niemals glühende Kohlen oder heiße Asche auf.

Wie reinige ich den Filter des Staubsaugers?

Ziehen Sie den Netzstecker, bauen Sie den Filter aus (Schritt 1), waschen Sie ihn mit Wasser (Schritt 2-3), lassen Sie ihn dann vollständig trocknen, bevor Sie ihn wieder einsetzen (Schritt 4). Prüfen Sie, ob er beschädigt ist.

Kann ich den Staubsauger zum Aufsaugen von Flüssigkeiten verwenden?

Nein, dieses Gerät ist ausschließlich für die Trockensaugung bestimmt. Saugen Sie weder Wasser noch andere Flüssigkeiten auf.

Wie groß ist das Behältervolumen?

Das Behältervolumen beträgt etwa 15 Liter. Es wird empfohlen, ihn nach jedem Gebrauch zu leeren, um Brandgefahr zu vermeiden.

Wie verwende ich die Gebläsefunktion?

Stellen Sie vor Gebrauch sicher, dass Filter, Behälter und Schlauch sauber sind. Schließen Sie den Schlauch an den Gebläseausgang an (Abbildung 2). Die Gebläsefunktion ermöglicht es, Asche zu bewegen oder schwer zugängliche Stellen zu reinigen.

Was tun, wenn die Saugleistung nachlässt?

Schalten Sie das Gerät sofort aus und überprüfen Sie den Filter: Er ist wahrscheinlich verstopft. Reinigen oder ersetzen Sie den Filter. Prüfen Sie auch, ob der Schlauch verstopft ist.

Kann ich einen Papierstaubbeutel verwenden?

Nein, verwenden Sie keine Papierbeutel oder brennbaren Materialien. Der Staubsauger arbeitet ausschließlich mit einem waschbaren Filter.

Wie warte ich den Staubsauger?

Ziehen Sie vor jeder Wartung den Netzstecker. Reinigen Sie die Außenseite mit einem trockenen Tuch. Reinigen Sie den Filter nach jedem Gebrauch. Bewahren Sie das Gerät an einem trockenen und sicheren Ort außerhalb der Reichweite von Kindern auf.

Welche Arten von Asche kann ich aufsaugen?

Sie können kalte Asche aus Kaminen, Holz- oder Kohleöfen, Grills und Aschenbechern aufsaugen. Saugen Sie keinen Ruß, Gips- oder Zementasche auf.

Ist der Staubsauger garantiert?

Ja, alle Lavor-Geräte sind gegen Herstellungsfehler gemäß den geltenden Normen garantiert. Die Garantie schließt normale Abnutzung, Filter, Zubehör und Schäden durch unsachgemäße Verwendung aus.

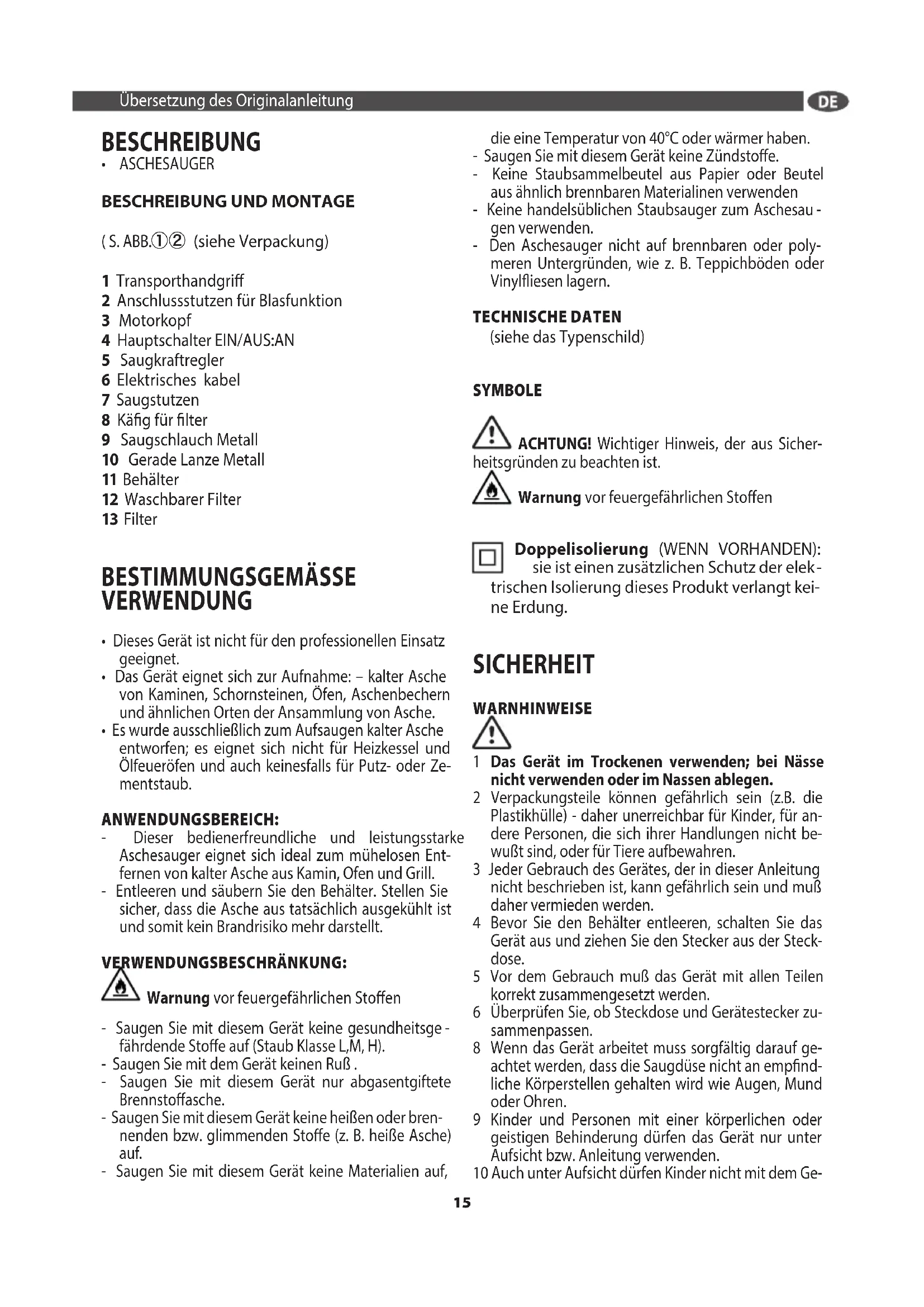

BEDIENUNGSANLEITUNG Ashley 411 Lavor

ASCHESAUGER Seite 15

ASZUIGER Blz. 18

• ASPIRATEUR DE CENDRES

DESCRIPTIF ET MONTAGE(voir fig. ①③)

BESCHREIBUNG UND MONTAGE

(S. ABB.①② (siehe Verpackung)

1 Transporthandgriff
2 Anschlussstutzen für Blasfunktion
3 Motorkopf
4 Hauptschalter EIN/AUS:AN
5 Saugkraftregler
6 Elektrisches kabel
7 Saugstutzen
8 Käfig für filter
9 Saugschlauch Metall
10 Gerade Lanze Metall
11 Behälter
12 Waschbarer Filter
13 Filter

BESTIMMUNGSGEMÄSSE VERWENDUNG

• Dieses Gerät ist nicht für den professionellen Einsatz geeignet.
• Das Gerät eignet sich zur Aufnahme: – kalter Asche von Kaminen, Schornsteinen, Öfen, Aschenbechern und ähnlichen Orten der Ansammlung von Asche.
• Es wurde ausschließlich zum Aufsaugen kalter Asche entworfen; es eignet sich nicht für Heizkessel und Ölfeueröfen und auch keinesfalls für Putz- oder Zementstaub.

ANWENDUNGSBEREICH:

• Dieser bedienerfreundliche und leistungsstarke Aschesauger eignet sich ideal zum mühelosen Entfernen von kalter Asche aus Kamin, Ofen und Grill.
• Entleeren und säubern Sie den Behälter. Stellen Sie sicher, dass die Asche aus tatsächlich ausgekühlt ist und somit kein Brandrisiko mehr darstellt.

VERWENDUNGSBESCHRÄNKUNG:

Warnung vor feuergefährlichen Stoffen

• Saugen Sie mit diesem Gerät keine gesundheitsgefährdende Stoffe auf (Staub Klasse L,M, H).
• Saugen Sie mit dem Gerät keinen Ruß.
• Saugen Sie mit diesem Gerät nur abgasentgiftete Brennstoffasche.
• Saugen Sie mit diesem Gerät keine heißen oder brennenden bzw. glimmenden Stoffe (z. B. heiße Asche) auf.
• Saugen Sie mit diesem Gerät keine Materialien auf,

die eine Temperatur von 40°C oder wärmer haben.

• Saugen Sie mit diesem Gerät keine Zündstoffe.
• Keine Staubsammelbeutel aus Papier oder Beutel aus ähnlich brennbaren Materialinen verwenden
• Keine handelsüblichen Staubsauger zum Aschesaugen verwenden.
• Den Aschesauger nicht auf brennbaren oder polymeren Untergründen, wie z. B. Teppichböden oder Vinylfliesen lagern.

TECHNISCHE DATEN

(siehe das Typenschild)

SYMBOLE

ACHTUNG! Wichtiger Hinweis, der aus Sicher- ünden zu beachten ist.

Warnung vor feuergefährlichen Stoffen

Doppelisolierung (WENN VORHANDEN): sie ist einen zusätzlichen Schutz der elekchen Isolierung dieses Produkt verlangt kei-Erdung.

SICHERHEIT

WARNHINWEISE

1 Das Gerät im Trockenen verwenden; bei Nässe nicht verwenden oder im Nassen ablegen.
2 Verpackungsteile können gefährlich sein (z.B. die Plastikhülle) - daher unerreichbar für Kinder, für andere Personen, die sich ihrer Handlungen nicht bewußt sind, oder für Tiere aufbewahren.
3 Jeder Gebrauch des Gerätes, der in dieser Anleitung nicht beschrieben ist, kann gefährlich sein und muß daher vermieden werden.
4 Bevor Sie den Behälter entleeren, schalten Sie das Gerät aus und ziehen Sie den Stecker aus der Steck-dose.
5 Vor dem Gebrauch muß das Gerät mit allen Teilen korrekt zusammengesetzt werden.
6 Überprüfen Sie, ob Steckdose und Gerätestecker zusammenpassen.
8 Wenn das Gerät arbeitet muss sorgfältig darauf geachtet werden, dass die Saugdüse nicht an empfindliche Körperstellen gehalten wird wie Augen, Mund oder Ohren.
9 Kinder und Personen mit einer körperlichen oder geistigen Behinderung dürfen das Gerät nur unter Aufsicht bzw. Anleitung verwenden.
10 Auch unter Aufsicht dürfen Kinder nicht mit dem Ge-

rät spielen.

11 Netzstecker niemals mit feuchten Händen anpacken.
12 Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
13 Das in Betrieb befindliche Gerät niemals unbeaufsichtigt lassen.
14 Vor jeder Wartung, Reinigung und Filterwechsel sowie nach dem Gebrauch ist das Gerät auszuschalten und der Netzstecker ist zu ziehen.
15 Niemals an der Anschlußleitung ziehen oder das Gerät daran hochheben.
16 Das Gerät zur Reinigung nicht in Wasser tauchen oder mit einem Wasserstrahl reinigen.
^17 Die Verwendung des Gerätes in den potenziellen feuchten Räumen (wie z.B. das Bad) ist verboten.
18 Vor Gebrauch überprüfen Sie sorgfältig, ob die Netzanschlußleitung, das Gehäuse oder andere Teile des Gerätes beschädigt sind; ist das Gerät beschädigt, so dürfen Sie es auf keinen Fall benutzen, sondern veranlassen Sie beim Kundendienst eine Reparatur.
20 Falls elektrische Verlängerungen benutzt werden, muss sichergestellt sein, dass diese für die entsprechende Anwendung geeignet sind.
21 Der Gebrauch von nicht den geltenden Vorschriften entsprechenden Verlängerungen, Verbindungsstücken und Adaptern ist verboten.
23 Stellen Sie Ihr Gerät auf ebenem Untergrund auf.
24 Benutzen Sie das Gerät niemals ohne die geeigneten Filter.
25 Saugen Sie weder Wasser noch andere Flüssigkeiten auf.
26 Keine leicht entflammbaren (z.B. Asche oder Ruß aus dem Kamin), explosiven, giftigen oder gesundheitsschädlichen Stoffe aufsaugen.
27 Reinigen Sie die Motorabdeckung ausschließlich mit einem trockenen Tuch.
29 Service und Reparaturen dürfen nur durch qualifiziertes Personal ausgeführt werden; Defekte Teile des Gerätes dürfen nur mit Originalteilen ersetzt werden.
30 Der Hersteller ist nicht verantwortlich für Schäden an Personen und Gegenständen, die durch den unsachgemäßen Gebrauch verursacht wurden.

Warnung Brandgefahr! Warnung vor feuergefährlichen Stoffen

• Nicht heiße, glühende oder brennende Asche aufnehmen.
  Nur kalte Asche aufnehmen.
• Der Staubbehälter muss vor und nach jedem Gebrauch entleert und gereinigt werden.
• Keine Staubsammelbeutel aus Papier oder Beutel aus ähnlich brennbaren Materialinen verwenden.
• Keine handelsüblichen Staubsauger zum Aschesau-gen verwenden.

- Den Aschesauger nicht auf brennbaren oder polymeren Untergründen, wie z. B. Teppichböden oder Vinylfliesen lagern.

VORBEREITUNG UND GEBRAUCH DES ELEKTRISCHEN ASCHESAUGERS

Abb. ③④

• Vergewissern Sie sich, dass sich der Filter in der entsprechenden Aufnahme befindet
• Das Tuch (13) auf den Käfig (8) bis zum Ende fügen Abb.③,

oder:

• Das Käfig (8) entfernen, das Filter (12) bis zum Anschlag drücken Abb. ④.
• Das Rohr aus Stahl (9) an den entsprechenden Sitz (7) anschließen Abb. ①.

⚠ Bevor Sie die Asche aufsaugen, muss sichergestellt sein, dass die Asche kalt ist und keine Glut mehr enthält.
⚠️ Entleeren Sie nie den Inhalt des Aschesaugers in einen entzündbaren Behälter, ohne sich vorher zu vergewissern, dass die Asche ausgekühlt ist.
⚠️ Wenn der Flex-Schlauch für die Asche während der Benutzung warm wird, das Gerät sofort abschalten und abkühlen lassen.
- Schalten Sie das Gerät mit Hilfe des Schalters (I) ON/(0) OFF auf der Motorabdeckung ein.
- Saugen Sie die Asche durch das Stahlrohr direkt aus dem Kamin oder Ofen (mit Holz- oder Pelletfeuerung) ab. Halten Sie die Saugdüse in etwa 1 Zentimeter Abstand über der Asche.
- Bei Abnahme der Saugleistung schalten Sie das Gerät ab.
- Nach dem Gebrauch schalten Sie das Gerät ab und ziehen Sie das Versorgungskabel aus der Steckdose.
- Nach der Reinigung des Heizofens oder des Kamins die Maschine und das Ansaugungsfilter reinigen (der Eingriff im Freien durchführen).

BLASFUNKTION

Abb.②

Um die Wohnung nicht mit Asche zu beschmutzen, stellen Sie vor der Anwendung der Blasfunktion des Geräts sicher:

• dass das Filter sauber ist;
• dass die Kanne sauber ist;
• dass der Schlauch sauber ist;
- dass das Filter im entsprechenden Sitz Abb. ③④ liegt.

WARTUNG / REINIGUNG

Das Gerät muss nicht gewartet werden.

Das Gerät vom Stromnetz abtrennen, bevor Wartungs- und Reinigungsarbeiten durchgeführt werden.
- Reinigen Sie das Äußere des Gerätes mit einem tro-

ckenen Tuch.

• Bitte das Gerät nur an dem Handgriff benutzen.
• Lagern Sie das Gerät an einem trockenen, frostsicheren, für Kinder unzugänglichen Ort.

FILTERREINIGUNG

Abb.⑥⑦

Das Gerät vom Stromnetz abtrennen, bevor Wartungs- und Reinigungsarbeiten durchgeführt werden.

1- Den Filter (12), (13) abmontieren
2- Den Feinfiltersack (12), (13) wechseln
3- Den Filter (12) waschen
4- Den Filter (12) trocknen lassen, bevor ihn wieder zusammenzusetzen
⚠ Nach dem Reinigen des Filters überprüfen Sie, ob er noch für eine weitere Benutzung geeignet ist. Bei Beschädigung oder Bruch ersetzen Sie ihn durch einen Original-Filter.

GARANTIE

Alle unsere Geräte wurden sorgfältigen Prüfungen unterzogen. Die Garantie deckt gemäß der herrschenden Vorschriften Fabrikationsfehler ab. Die Garantie gilt vom Verkaufsdatum an.

Von der Garantie ausgeschlossen sind: - die sich bewegenden, der Abnutzung unterliegenden Teile - Gummiteile, Kohlebürsten, Filter, Zubehör und Optional-Zubehörteile. - Zufällige Schäden und Schäden, die durch Transport, Nachlässigkeit oder falsche Behandlung, falsche oder zweckentfremdete Benutzung und Installation verursacht werden. Die Garantie beinhaltet nicht das ggf. erforderliche Reinigen der funktionstüchtigen Teile, verstopfte Düsen und Filter oder blockierte Düsen durch Verkalkung. Das Gerät ist hauptsächlich für den Hobby Gebrauch gedacht und NICHT FÜR DAS PROFESSIONELLE ARBEITEN: die Garantie erstreckt sich nicht auf den Gebrauch außerhalb des privaten Bereichs.

ENTSORGUNG

Das Gesetz (in Übereinstimmung mit Richtlinie 2012/19/EG) verbietet dem Besitzer eines elektrischen oder elektronischen Gerätes, dieses Produkt oder dessen elektrisches/elektronisches Zubehör als gemeinen Hausmüll zu entsorgen und macht ihm zur Auflage, das Gerät bei einer entsprechenden Sammelstellen zu entsorgen. Das Produkt kann auch direkt bei dem Händler, bei dem man ein neues, dem zu entsorgenden gleichwertiges Produkt erwirbt, entsorgt werden.

Schalldruckpegel LpA = 75 dB (A)
