BEDIENUNGSANLEITUNG Q8x SAMSON

• 3EN FR DE ES IT Élément Dynamique Structure de l’aimant
• Néodyme Réponse en fréquence Hz - 16 kHz Courbe de directivité p. 50
• Supercardioïde (unidirectionnelle) Impédance ohms symétrique (XLR) Sensibilité p. 300
• -54 dBV/pa (2,5mV/pa) Niveau de pression sonore maximum . 150 dB SPL Connecteur du microphone broches, type XLR Polarité La pression positive sur le diaphragme crée une tension positive sur la broche 2 de référence, la broche 3 Accessoires p. 3
• Clip pour microphone, étui à glissière Dimensions p. 7

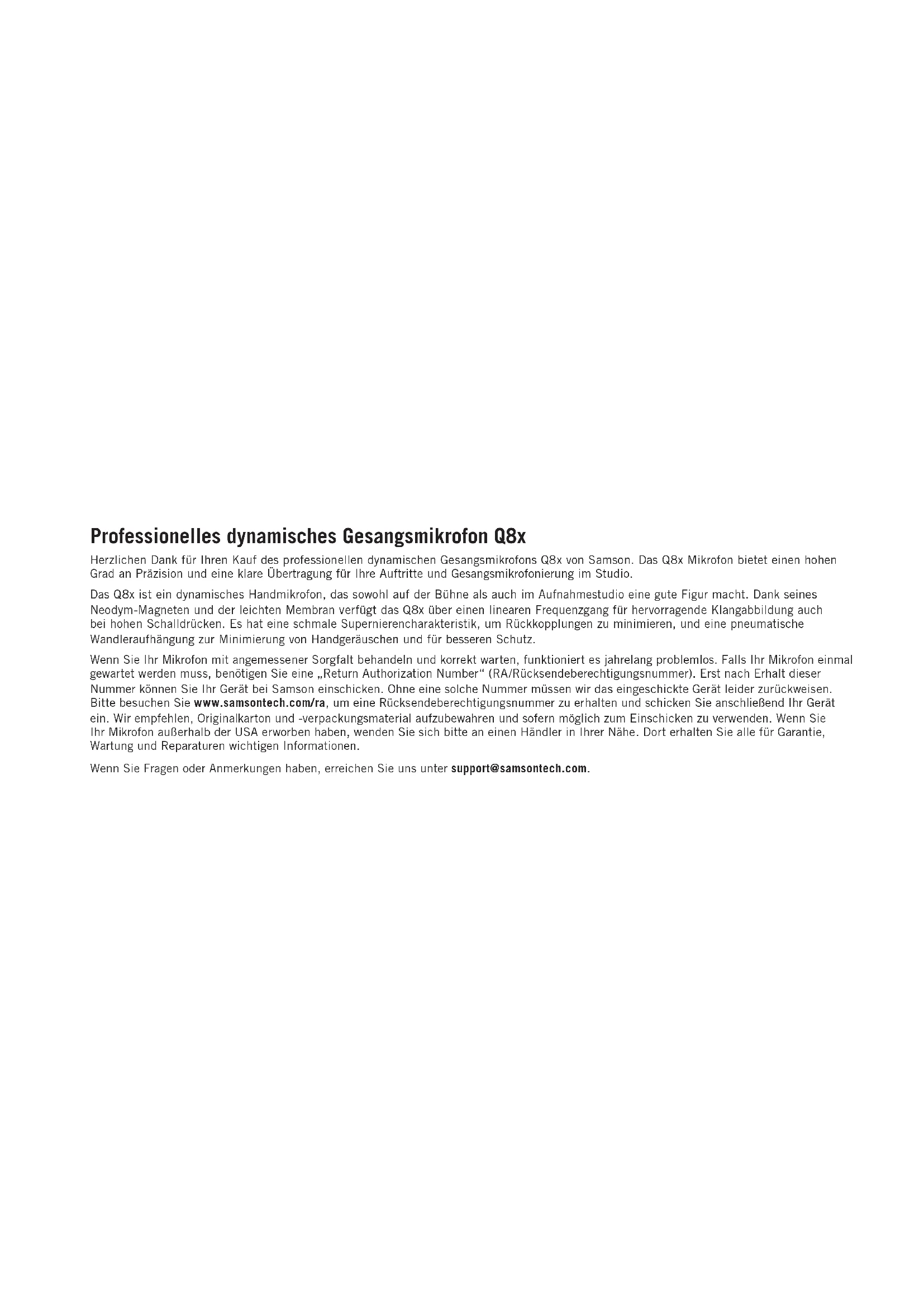

• ,09” x 2,125” (180mm x 54mm) Poids ,97lb (0,44kg) SpécificationsHerzlichen Dank für Ihren Kauf des professionellen dynamischen Gesangsmikrofons Q8x von Samson. Das Q8x Mikrofon bietet einen hohen Grad an Präzision und eine klare Übertragung für Ihre Auftritte und Gesangsmikrofonierung im Studio. Das Q8x ist ein dynamisches Handmikrofon, das sowohl auf der Bühne als auch im Aufnahmestudio eine gute Figur macht. Dank seines Neodym-Magneten und der leichten Membran verfügt das Q8x über einen linearen Frequenzgang für hervorragende Klangabbildung auch bei hohen Schalldrücken. Es hat eine schmale Supernierencharakteristik, um Rückkopplungen zu minimieren, und eine pneumatische Wandleraufhängung zur Minimierung von Handgeräuschen und für besseren Schutz. Wenn Sie Ihr Mikrofon mit angemessener Sorgfalt behandeln und korrekt warten, funktioniert es jahrelang problemlos. Falls Ihr Mikrofon einmal gewartet werden muss, benötigen Sie eine „Return Authorization Number“ (RA/Rücksendeberechtigungsnummer). Erst nach Erhalt dieser Nummer können Sie Ihr Gerät bei Samson einschicken. Ohne eine solche Nummer müssen wir das eingeschickte Gerät leider zurückweisen. Bitte besuchen Sie www.samsontech.com/ra, um eine Rücksendeberechtigungsnummer zu erhalten und schicken Sie anschließend Ihr Gerät ein. Wir empfehlen, Originalkarton und -verpackungsmaterial aufzubewahren und sofern möglich zum Einschicken zu verwenden. Wenn Sie Ihr Mikrofon außerhalb der USA erworben haben, wenden Sie sich bitte an einen Händler in Ihrer Nähe. Dort erhalten Sie alle für Garantie, Wartung und Reparaturen wichtigen Informationen. Wenn Sie Fragen oder Anmerkungen haben, erreichen Sie uns unter [e-mail]. Professionelles dynamisches Gesangsmikrofon Q8xEN FR DE ES IT p. 0

• Der dynamische Wandler mit Neodym-Magnet bietet einen erweiterten Frequenzgang für optimale Klangreproduktion und besonders klaren, definierten Klang.

• Der extrem empfindliche Wandler erfasst bei jedem Einsatz auch feinste Nuancen.

• Der Frequenzgang ist mit einer Mittenanhebung und einer Tiefenbedämpfung auf Gesangsanwendungen abgestimmt.

• Die schmale Supernierencharakteristik minimiert Probleme mit Rückkopplungen und blendet wirksam Schallquellen aus, die nicht von direkt vor der Mikrofonkapsel stammen.

• Für hohe Schalldrücke (SPL) und somit für eine Vielzahl von Mikrofonierungssituationen geeignet.

• Spezielle pneumatische Kapselaufhängung minimiert Handgeräusche.

• Stabiles Gussgehäuse aus einer Zinklegierung stellt auch in den anspruchsvollsten Umgebungen eine zuverlässige Funktion sicher.

• Goldbeschichtete XLR-Buchse

• Wird mit einer Transporttasche und einer Halterung geliefert. LeistungsmerkmaleUnidirektionale Mikrofone weisen ein Phänomen auf, dass als „Nahbesprecheffekt“ bekannt ist. Sehr einfach ausgedrückt ist der Nahbesprecheffekt eine Änderung des Frequenzgangs eines Mikrofons, die sich aus der Position der Mikrofonkapsel relativ zur Schallquelle ergibt. Durch den Nahbesprecheffekt können auch kleinste Änderungen der Position und des Winkels des Mikrofons große Auswirkungen auf den Klang haben. Insbesondere wenn Sie das Mikrofon direkt auf die Schallquelle richten (auf einer Achse), bekommen Sie den besten Frequenzgang, wobei dabei jedoch auch kleinste Abweichungen (von der Achse) zu einer Bedämpfung im Tiefenbereich führen können, wodurch der Klang an Volumen verliert. Das Q8x hebt den tieffrequenten Bereich an, wenn das Mikrofon zwischen 0 und 2,5cm von der Schallquelle entfernt ist. Wenn Sie die Schallquelle weiter vom Mikrofon entfernen, wird der Tiefenbereich allmählich bedämpft. Nahbesprecheffekt

FREQUENZ IN Hz 1000 2000 5000 10000 20000 HzEN FR DE ES IT Mikrofon-Aufstellungsempfehlungen Im Folgenden sind einige gebräuchliche Aufstellungsempfehlungen für Mikrofone aufgeführt. Verwenden Sie diese Empfehlungen als Grundlage und entscheiden Sie mit den Ohren, was unter Ihren Umständen am besten funktioniert.

• Schallquelle weniger als 15cm vom Mikrofon entfernt – voller Klang, definierte Tiefen, maximale Bedämpfung von Hintergrundgeräuschen.

• Schallquelle 15 bis 60cm vom Mikrofon entfernt – ausgeglichener, natürlicher Klang, weniger Tiefen, moderate Hintergrundgeräusche.

• Schallquelle 1 bis 2m vom Mikrofon entfernt – dünnerer Raumklang.

• Richten Sie das Mikrofon auf die gewünschte Schallquelle. Positionieren Sie unerwünschte Schallquellen in einem Winkel von 135° zur Einsprechrichtung des Mikrofons.

• Positionieren Sie das Mikrofon so nahe wie möglich an der Klangquelle.

• Wenden Sie bei der Aufstellung von Mikrofonen die 3-zu-1-Regel an. Ein Mikrofon sollte mindestens dreimal weiter von anderen Mikrofonen aufgestellt werden, als es von der Schallquelle entfernt ist.

• Legen Sie niemals Ihre Hand über den Mikrofonkorb, da dies die Klangeigenschaften des Mikrofons verändern und unerwünschte Auswirkungen auf das Signal haben kann.Jedes Mikrofon verfügt über eine Richtcharakteristik, die bestimmt, wie gut es Schall aus unterschiedlichen Richtungen um das Mikrofon aufnimmt bzw. bedämpft. Mikrofone mit Kugelcharakteristik nehmen beispielsweise alle Schallquellen unabhängig von ihrer Position (vor und hinter dem Mikrofon, seitlich etc.) gleichermaßen auf. Im Gegensatz dazu sind Mikrofone mit Nierencharakteristik speziell dafür ausgelegt, hauptsächlich Schallquellen von vorne aufzunehmen und Schallquellen von hinten oder von der Seite zu bedämpfen. Das Q8x verfügt über eine Supernierencharakteristik. Dies ist eine Variante der normalen Nierencharakteristik mit einer stärkeren Richtungsabhängigkeit, die sich in einer stärkeren Bedämpfung von seitlichen Schallquellen auswirkt. Aus diesem Grund ist das Q8x besonders gut für Umgebungen geeignet, in denen viele Umgebungsgeräusche vorhanden sind (z.B. Bühnen), da es nur Schallquellen direkt vor der Mikrofonkapsel aufnimmt und solche von hinten bedämpft. Richtcharakteristik 250 Hz 500 Hz 1000Hz

45° 45° 135° 135° 180° 90° 90°EN FR DE ES IT Das Q8x-Mikrofon wurde mit einem Frequenzgang ausgestattet, der aufgrund einer Mittenanhebung und einer Tiefenbedämpfung für Gesangs-/Sprachanwendungen besonders geeignet ist. Das Q8x macht auch bei der Mikrofonierung von Instrumenten und Lautsprechern eine gute Figur. Der Frequenzgang entsteht durch die Kombination von Wandlerelement und der Konstruktion der Einlässe in der Mikrofonkapsel. Frequenzgang

XLR-Buchse Heiß (2) Kalt (3) Schirm (1) Lötpunkte Ansicht Ende

XLR-Buchse Klinkenstecker (TS) Klinkenstecker (TRS) Heiß (2) Kalt (3) Schirm (1) Lötpunkte Ansicht Ende

Spitze (heiß) Heiß Kalt Ring (kalt) Schaft (Schirm ) Spitze (heiß) Heiß Schaft (Schirm und kalt) Schirm Schirm und kalt

XLR-Buchse XLR-Stecker Heiß (2) Kalt (3) Schirm (1) Heiß (2) Kalt (3) Schirm (1) Lötpunkte Ansicht Ende Ansicht Ende Lötpunkte
