MANUALE UTENTE Q8x SAMSON

• 3EN FR DE ES IT Elemento Dinámico Estructura del imán
• Neodimio Respuesta de frecuencia Hz – 16 kHz Patrón polar p. 50
• Supercardioide (unidireccional) Impedancia ohmios balanceado (bajo-Z) Sensibilidad p. 300
• -54 dBV/pa (2,5 mV/pa) SPL máx dB SPL Conector del micrófono Tipo XLR, 3 clavijas Polaridad Presión positiva en diafragma causa voltaje positivo en el pin 2 ref. Pin 3 Accesorios p. 150
• Clip del micrófono, bolsita con cremallera Dimensiones p. 7

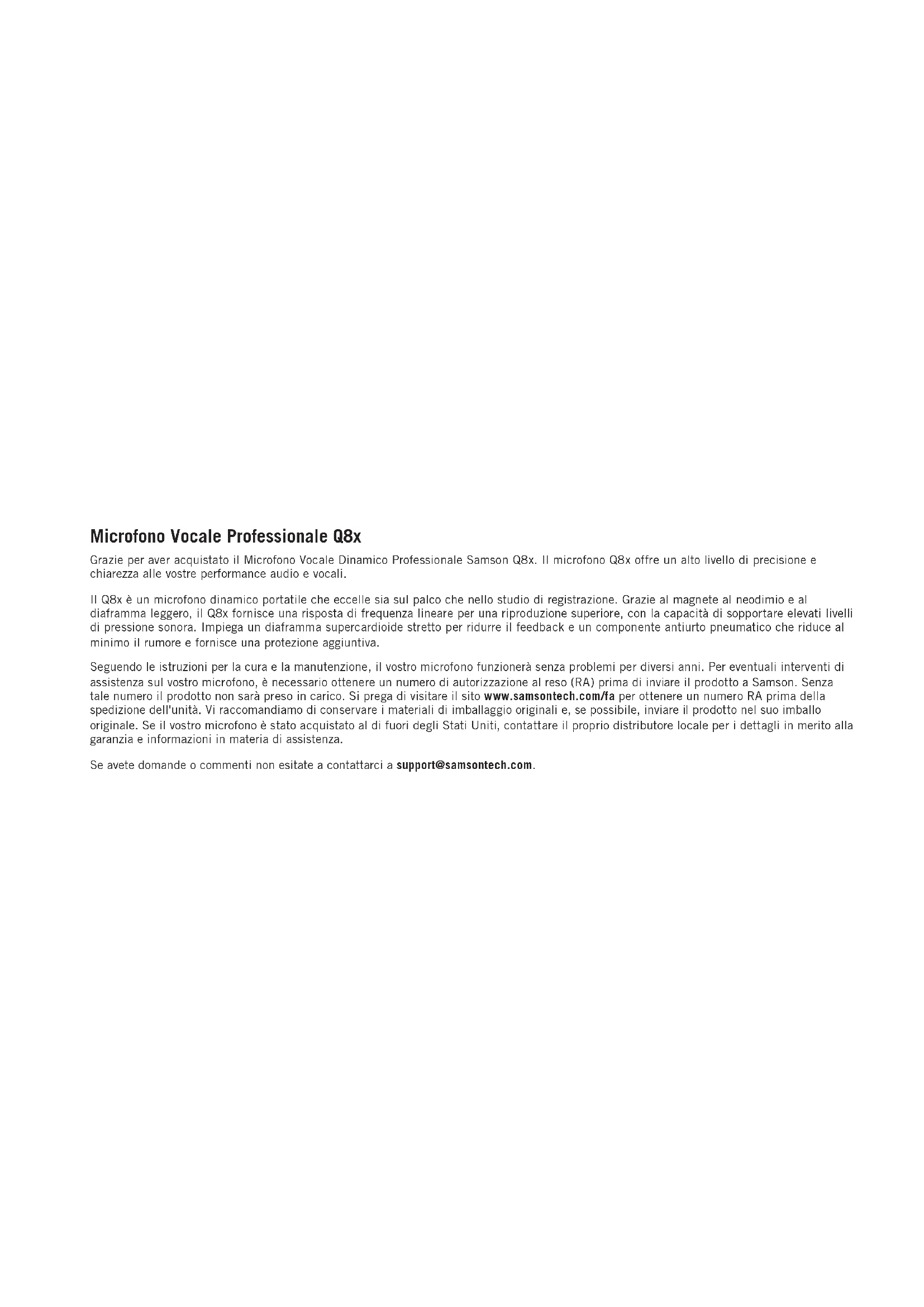

• ,09” x 2,125” (180 mm x 54 mm) Peso ,97 lb (0,44kg) EspecificacionesGrazie per aver acquistato il Microfono Vocale Dinamico Professionale Samson Q8x. Il microfono Q8x offre un alto livello di precisione e chiarezza alle vostre performance audio e vocali. Il Q8x è un microfono dinamico portatile che eccelle sia sul palco che nello studio di registrazione. Grazie al magnete al neodimio e al diaframma leggero, il Q8x fornisce una risposta di frequenza lineare per una riproduzione superiore, con la capacità di sopportare elevati livelli di pressione sonora. Impiega un diaframma supercardioide stretto per ridurre il feedback e un componente antiurto pneumatico che riduce al minimo il rumore e fornisce una protezione aggiuntiva. Seguendo le istruzioni per la cura e la manutenzione, il vostro microfono funzionerà senza problemi per diversi anni. Per eventuali interventi di assistenza sul vostro microfono, è necessario ottenere un numero di autorizzazione al reso (RA) prima di inviare il prodotto a Samson. Senza tale numero il prodotto non sarà preso in carico. Si prega di visitare il sito www.samsontech.com/fa per ottenere un numero RA prima della spedizione dell'unità. Vi raccomandiamo di conservare i materiali di imballaggio originali e, se possibile, inviare il prodotto nel suo imballo originale. Se il vostro microfono è stato acquistato al di fuori degli Stati Uniti, contattare il proprio distributore locale per i dettagli in merito alla garanzia e informazioni in materia di assistenza. Se avete domande o commenti non esitate a contattarci a [e-mail]. Microfono Vocale Professionale Q8xEN FR DE ES IT p. 0

• Il componente microfonico dinamico con magnete al neodimio fornisce una risposta di frequenza a gamma estesa per una riproduzione ottimale e un suono eccezionalmente chiaro e nitido.

• Il componente ultra sensibile riprende tutte le sfumature di qualsiasi performance.

• Risposta di frequenza su misura per prestazioni vocali con innalzamento delle frequenze medie e attenuazione delle basse frequenze.

• Il diagramma polare supercardioide stretto minimizza i problemi di feedback e rifiuta efficacemente i segnali non provenienti direttamente dalla parte frontale della capsula microfonica.

• In grado di sopportare elevati SPL (livelli di pressione sonora) che si prestano ad un'ampia gamma di situazioni di microfonaggio.

• Lo speciale assemblaggio pneumatico antiurto riduce notevolmente il rumore di movimentazione.

• Il robusto alloggiamento in lega di zinco pressofuso garantisce prestazioni affidabili anche negli ambienti più difficili.

• Connettore XLR placcato in oro

• Include una custodia per il trasporto con cerniera e clip per microfono. Caratteristiche20

FREQUENZA IN Hz 1000 2000 5000 10000 20000 Hz I microfoni unidirezionali, mostrano un fenomeno noto come "effetto di prossimità". In parole povere, l'effetto di prossimità è un cambiamento conseguente nella risposta di frequenza di un microfono in base alla posizione della capsula del microfono rispetto alla sorgente sonora. A causa del risultato dell'effetto di prossimità, lievi regolazioni della posizione e dell'angolo del microfono possono fare una grande differenza nel suono. In particolare, quando puntate il microfono direttamente sulla sorgente sonora (sull'asse) otterrete la migliore risposta in frequenza, ma quando iniziate a puntare il microfono un po' più lontano (fuori asse) si noterà la caduta della risposta di bassa frequenza e il microfono inizierà a emettere un suono meno corposo Il Q8x amplificherà le basse frequenze quando il microfono si trova tra 0 e 2 pollici (tra 0 cm e 5 cm) dalla sorgente sonora. Man mano che si allontana la sorgente sonora dal microfono, la risposta delle basse frequenze si attenuerà gradualmente. Effetto di prossimitàEN FR DE ES IT Linee guida per il Posizionamento del Microfono Sono elencate alcune tecniche più comuni di posizionamento del microfono. Usa questi suggerimenti come guida e lascia che il tuo udito sta- bilisca cosa funziona meglio nella tua situazione.

• Sorgente sonora a meno di 6 pollici di distanza (15 cm) dal microfono - Suono pieno, basse frequenze pronunciate, maggiore isolamento dal rumore di sottofondo.

• Sorgente sonora da 6 pollici a 2 piedi (da 15 cm a 60 cm) di distanza dal microfono - Suono naturale bilanciato, meno bassi, qualche rumore di sottofondo.

• Sorgente sonora da 3 a 6 piedi (da 90 cm a 180 cm) di distanza dal microfono - Suono ambientale meno corposo.

• Puntare il microfono in direzione della sorgente desiderata. Tenere le sorgenti sonore indesiderate ad un angolo di 135° rispetto alla parte anteriore del microfono.

• Posizionare il microfono il più possibile vicino alla fonte audio.

• Utilizzare la regola da 3 a 1 quando si posizionano i microfoni. Un microfono deve essere posizionato ad almeno tre volte la distanza da cui sono stati posizionati gli altri microfoni in riferimento alla fonte sonora da amplificare.

• Non avvolgere mai la mano sopra la griglia del microfono, in quanto può modificare le caratteristiche di prestazione del microfono e può causare effetti indesiderati all'audio.Ogni microfono ha un caratteristico diagramma polare che determina quanto bene accetta o rifiuta il segnale proveniente da varie aree intorno al microfono. Ad esempio, i microfoni omnidirezionali accettano tutti i segnali indipendentemente da dove questi ultimi provengono (di fronte al microfono, dietro di esso, a lato, ecc). Al contrario, i microfoni direzionali a cardioide sono specificamente progettati per accettare essenzialmente il segnale proveniente direttamente dalla parte anteriore, e per rifiutare il segnale proveniente da dietro o da un lato. Il Q8x ha un diagramma supercardioide, che è una variante del modello standard cardioide con un diagramma di risposta leggermente più stretto che aiuta ad aumentare il rifiuto lato-a-lato. Per questo motivo, il Q8x eccelle in ambienti in cui c'è una buona quantità di suono ambientale indesiderato (come una performance dal vivo) in quanto fornisce segnali provenienti direttamente davanti alla capsula stessa del microfono, rifiutando quelli che provengono da dietro. Diagramma di risposta polare 250 Hz 500 Hz 1000Hz

45° 45° 135° 135° 180° 90° 90°EN FR DE ES IT Il microfono Q8x è stato progettato con una risposta di frequenza che è stata adattata per le prestazioni vocali con un leggero innalzamento delle frequenze medie e una attenuazione delle basse frequenze. Il Q8x eccelle anche nel microfonaggio degli strumenti e le casse degli altoparlanti. La risposta è data dalla particolare attenzione al componente microfono e del porta capsula. Risposta di Frequenza

FREQUENZA IN Hz 1000 2000 5000 10000 20000 HzIl Q8x può essere collegato a qualsiasi tipo di apparecchiatura dotata di pre-amplificatore microfonico utilizzando un cavo microfonico standard. Come mostrato negli schemi di cablaggio riportati di seguito, collegare l'estremità femmina XLR direttamente al connettore placcato in oro della Q8x e l'altra estremità all'ingresso del microfono. Cablaggio

XLR femmina Caldo (2) Freddo (3) Comune (1) Punti di saldatura Vista nale

XLR femmina Jack Telefono Maschio (TS) Jack Telefono Maschio (TRS) Caldo (2) Freddo (3) Comune (1) Punti di saldatura Vista nale

XLR femmina XLR maschio Caldo (2)Freddo (3)Comune (1) Caldo (2) Freddo (3)Comune (1)Punti di saldaturaVista naleVista nalePunti di saldatura
