Produkttyp	Grafisches Tablet mit integrierter Tastatur
Marke	ARCHOS
Modell	ArcBook
Betriebssystem	Android
Prozessor	Quad-Core (Schätzung)
RAM-Speicher	2 GB (Schätzung)
Interner Speicher	32 GB (Schätzung)
Bildschirm	10,1 Zoll (Schätzung)
Bildschirmauflösung	1280 x 800 Pixel (Schätzung)
Konnektivität	Wi-Fi 802.11 b/g/n, Bluetooth (Schätzung)
Anschlüsse	1x Micro-USB, 1x USB, 1x Audio-Klinkeneingang, 1x micro-SD-Kartenleser
Akku	Wiederaufladbarer Lithium-Ionen-Akku, Kapazität nicht angegeben
Akkulaufzeit	Bis zu 8 Stunden (Schätzung)
Abmessungen	Ca. 260 x 170 x 15 mm (Schätzung)
Gewicht	Ca. 600 g (Schätzung)
Stromversorgung	Netzteil 5V, 2A (Schätzung)
Hauptfunktionen	Touch-Tablet, physische Tastatur, ARCHOS Mapping Tool für Spiele, ARCHOS Musik App
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine scheuernden Mittel verwenden.
Sicherheit	Bildschirmsperre durch Muster, PIN-Code oder Passwort. Reset-Taster und vollständige Wiederherstellung.
Ersatzteile und Reparierbarkeit	Vom Hersteller nicht angegebene Teile. Für Reparaturen den ARCHOS-Support kontaktieren.
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar. Produktregistrierung unter www.archos.com/register.

Häufig gestellte Fragen - ArcBook ARCHOS

Wie schalte ich den ArcBook ein und aus?

Zum Einschalten drücken Sie die ON/OFF-Taste. Zum Ausschalten drücken Sie die ON/OFF-Taste lange und wählen Sie die Ausschaltoption. Ein kurzer Druck versetzt das Gerät in den Standby-Modus.

Wie lade ich den Akku des ArcBook?

Schließen Sie das mitgelieferte Ladegerät an den Stromanschluss des Tablets und an eine Steckdose an. Die Ladeanzeige leuchtet während des Ladevorgangs rot und nach vollständiger Aufladung blau. Sie können das Tablet während des Ladevorgangs verwenden.

Wie verbinde ich mich mit einem WLAN-Netzwerk?

Ziehen Sie die Statusleiste nach unten, tippen Sie auf "WiFi aus", aktivieren Sie den WLAN-Schalter, wählen Sie Ihr Netzwerk aus und geben Sie ggf. das Passwort ein. Sie können auch die WPS-Taste unter Einstellungen > Drahtlos und Netzwerke verwenden.

Was ist das ARCHOS Mapping Tool und wie verwende ich es?

Es ist eine App, mit der Sie virtuelle Spieltasten physischen Tastaturtasten zuordnen können. Öffnen Sie sie während eines Spiels über die Systemleiste, ziehen Sie eine Mapping-Taste auf eine virtuelle Taste und wählen Sie dann die entsprechende physische Taste.

Wie setze ich den ArcBook auf die Werkseinstellungen zurück?

Stecken Sie einen spitzen Gegenstand in die Reset-Taste (13), während Sie das Netzkabel anschließen. Das Android-Wiederherstellungssystem wird angezeigt. Sie können dies auch über Einstellungen > Sichern und Zurücksetzen tun.

Was tun, wenn der Tablet-Bildschirm nicht mehr reagiert?

Drücken Sie die ON/OFF-Taste 10 Sekunden lang oder verwenden Sie die Reset-Taste (15) mit einer Büroklammer. Wenn das Problem weiterhin besteht, laden Sie den Akku auf.

Wie verwende ich das Touchpad?

Für einen kurzen Druck tippen Sie einmal. Für einen langen Druck halten Sie die Touchpad-Taste gedrückt. Verwenden Sie es zum Navigieren, Verschieben von Symbolen oder Deinstallieren von Apps.

Wie personalisiere ich den Startbildschirm?

Um das Hintergrundbild zu ändern, halten Sie Ihren Finger auf eine leere Stelle oder drücken Sie lange auf die Touchpad-Taste. Um Widgets hinzuzufügen, gehen Sie zu Alle Apps > Widgets.

Wie sperre ich das Tablet mit einem Code?

Gehen Sie zu Einstellungen > Sicherheit > Bildschirmsperre und wählen Sie Muster, PIN-Code oder Passwort. Der Sperrbildschirm wird bei jeder Reaktivierung angezeigt.

Wie starte ich die ARCHOS Musik App?

Drücken Sie lange auf die Play/Pause-Taste der Tastatur. Sie können die App auch über das App-Menü öffnen.

BEDIENUNGSANLEITUNG ArcBook ARCHOS

Beschreibung des Packungsinhalts....42

Erste Schritte....43

Beschreibung des Geräts....44

WiFi (WLAN)-Verbindung....46

Die Android ^TM Benutzeroberfläche....48

Weitere Informationen finden Sie unter den FAQs unter www.archos.com. Bitte lesen Sie diese Informationen sorgfältig, bevor Sie die Rückgabe eines Produkts erwägen. Möglicherweise läßt sich Ihr Problem leicht lösen. Da unsere Produkte kontinuierlich aktualisiert und weiterentwickelt werden, kann die Software Ihres Geräts in Erscheinung und Funktionalität geringfügige Abweichungen zu den Darstellungen in dieser Kurzbedienungsanleitung aufweisen.

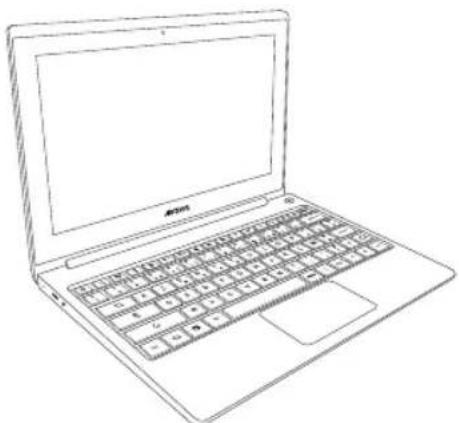

Beschreibung des Packungsinhalts

Benutzerhandbuch Garantie, Impressum und Sicherheitshinweise

1. Verbinden Sie das mitgelieferte Stromkabel mit dem ARCHOS und mit einer Steckdose.

Daraufhin startet den Ladevorgang.

Während des Ladens der Batterie leuchtet die Ladeanzeige rot.

Es wird blau leuchten, wenn der Akku vollständig geladen ist.

Wenn das Gerät ausgeschaltet ist	Drücken Sie den AN/AUS Knopf um es anzuschalten.
Wenn das Gerät angeschaltet ist	-Drücken Sie den AN/AUS Knopf nur kurz um es in den Schlafmodus zu versetzen.-Drücken Sie den AN/AUS Knopf lange um die Optionen anzuzeigen und wählen Sie die Option es auszuschalten

TIPP:

Sie können den ARCHOS auch während des Ladens verwenden. Laden Sie Ihr Gerät vor der ersten Nutzung einmal vollständig auf. Verwenden Sie nur das mitgelieferte Netzgerät.

Um unseren Service voll nutzen zu können, empfehlen wir Ihnen, Ihr Produkt zu registrieren.

Für die Registrierung mittels Computer gehen Sie zu www.archos.com/register.

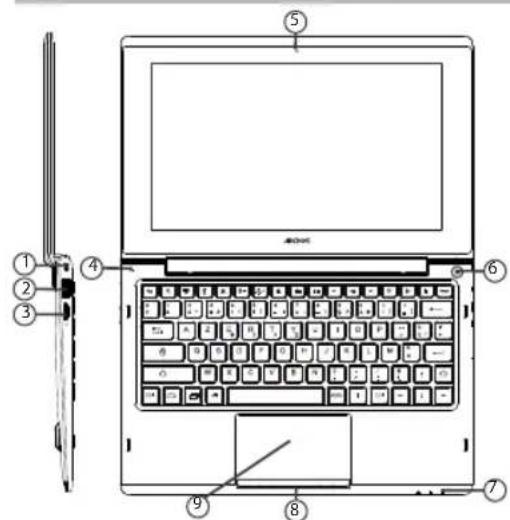

Beschreibung des ARCHOS

① Sicherungsloch
② USB Anschluss
③ Micro-SD Card Schlitz
④ Mikrophon
⑤ Webcam

⑥ AN/AUS Knopf
⑦ Ladeanzeige
⑧ Touch Panel Taste
⑨ Touch Panel
⑩ Netzanschluss

⑪ Micro-USB Anschluss
⑫ Kopfhörerbuchse
⑬ Rückstelltaste
⑭ Lautsprecher
⑮ Reset Taste

Tastatur Shortcut-Taste

① Zurück
② Suchen
③ Benachrichtigungen
④ WiFi

⑤ Flugzeugmodus
⑥Helligkeit
⑦ Lautstärke
⑧ ARCHOS Music

⑨ WEB
10 APPS

WiFi (WLAN) Verbindung

ACHTUNG: Stellen Sie sicher, dass Sie sich innerhalb einer WiFi(WLAN)-Zone aufhalten.

① Berühren und halten Sie die Symbole für Uhrzeit und Batterie, um die Statusleiste freizulegen. Es wird eine blaue Linie angezeigt.
② Ziehen Sie die blaue Linie nach unten, um das Status-Dashboard anzuzeigen.

③Tippen Sie auf "WiFi off [WLAN aus]" im Status-Dashboard. Die WLAN-Seite wird jetzt angezeigt.

④Wenn "WLAN" deaktiviert ist, schieben Sie den WLAN-Schalter in die Position "EIN".

⑤ Sobald "WLAN" eingeschaltet ist, sucht der ARCHOS nach Netzwerken in Reichweite. Berühren Sie den Namen des Netzwerks, mit dem Sie verbunden werden möchten.

Gesicherte Netzwerke werden mit einem Schlossß-Symbol angezeigt und erfordern die Eingabe eines Passworts.

Schnellverbindung

Verbinden Sie mit Ihrem WLAN-Netzwerk über das WiFi Protected Setup.

① Drücken Sie die Taste WiFi Protected Setup unter Settings > Wireless & networks
② [Einstellungen > Drahtlos und Netzwerke]. Drücken Sie im Internet-Router die Taste WiFi Protected Setup, genannt WPS oder die Taste mit dem Symbol 67

TIPPS:

• Bei der Eingabe eines WLAN-Passworts empfehlen wir die Auswahl von "Show password [Passwort anzeigen], damit die eingegebenen Zeichen sichtbar sind. Das korrekte WLAN-Passwort (oder die Einstellungen) für das Netzwerk erhalten Sie vom Netzanbieter Ihres WLANs. Ist Ihr WLAN eingeschaltet und Sie befinden sich im Bereich eines Netzwerks, mit dem Sie zuvor schon einmal verbunden waren, wird Ihr ARCHOS automatisch mit diesem Netzwerk Verbindung aufnehmen.
• Um die WLAN-Verbindung zu halten, während sich das Gerät im Standby-Modus befindet, wählen Sie das Menüsymbol auf der Seite "WLAN". Wählen Sie dann Advanced >Keep WiFi on during sleep >Always [Erweitert >WLAN Standby-Richtlinie >Immer].

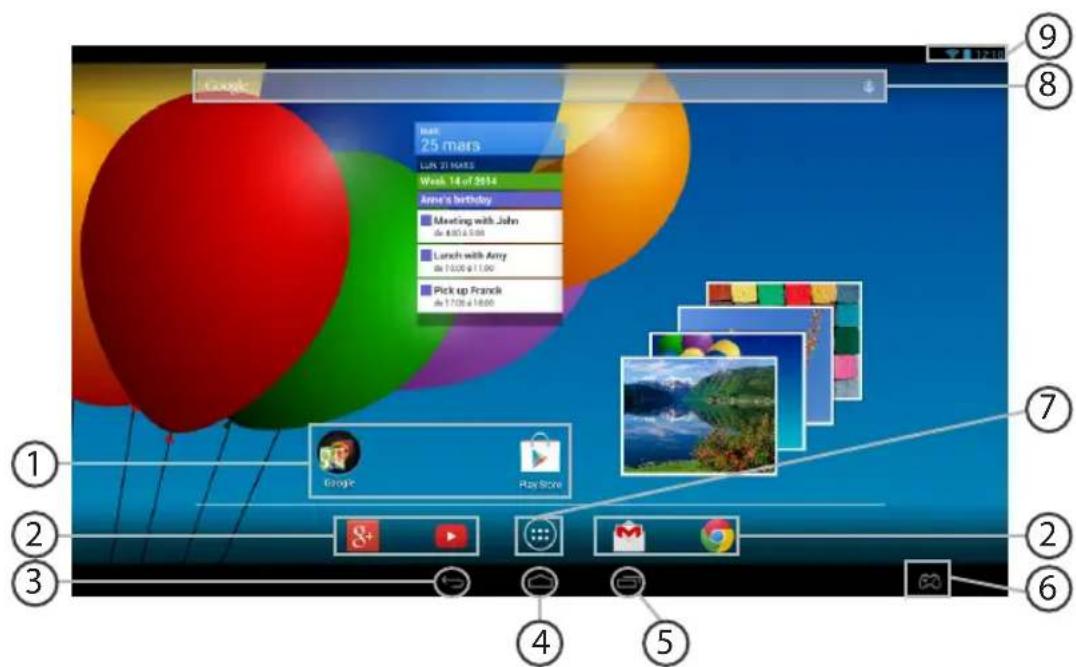

Die Android™ Benutzeroberfläche

① Android™ Apps

Die Aktivierung einer App erfolgt durch Berühren.
② Permanenten Android™ Apps-Verknüpfungen
③ "Zurück"
④ "Startbildschirm"
⑤ "Letzte Apps"
⑥ ARCHOS Mapping-Tool
⑦ "Alle Apps" Berühren Sie dieses Symbol, um alle auf Ihrem ARCHOS installierten Apps und Widgets anzuzeigen. Alle heruntergeladenen Anwendungen befinden sich hier.
⑧ Google™ Suche Suchbegriff eintippen oder Spracheingabe verwenden.
⑨ Statusleiste Auf der Statusleiste werden Benachrichtigungen und die Systemsymbole angezeigt.

Die Android™ Benutzeroberfläche

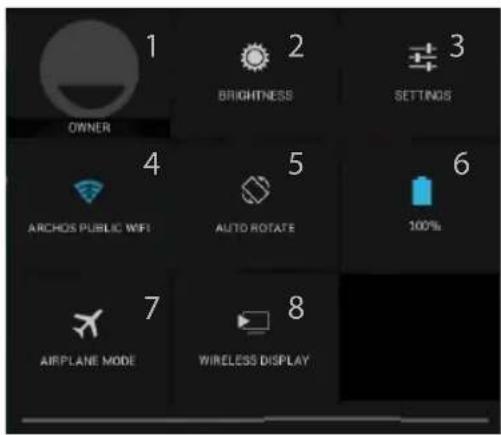

3:18 Schnelleinstellungen

1 Aktueller Benutzer ^(1)
2 Einstellung der Bildschirmhelligkeit.
3 Zugriff auf alle Einstellungen.
4 Ein- und Ausschalten der WLAN-Verbindung.
5 Ermöglicht die Aktivierung und Deaktivierung der automatischen Display-Drehung.
6 Akkurestlaufzeit in Prozent
7 Beendet alle WLAN-Verbindungen, nützlich für Flugreisen.
8 Wireless Display aktivieren ^(2)

^(1) Mit dem neuen Multi-User-Support für Tablets besitzt jeder Benutzer seinen eigenen separaten und anpassbaren Bereich auf einem einzelnen Gerät. Benutzer können unter Settings > Device [Einstellungen > Gerät] hinzugefügt werden.
(2)SiekönnenFilme, YouTube-Videos und alles, was sich auf IhremBildschirmbefindet, auf einem HDTV teilen. Siemüssenein Wireless Display-Adapter aneinen HDMI-fähigenFernseheranschließen, um so schnell und einfach den InhaltIhresBildschirmswiederzugeben.

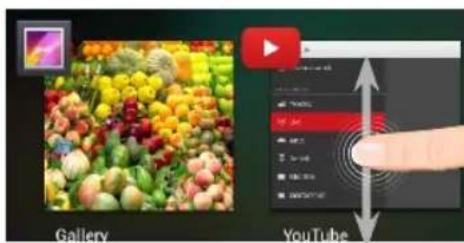

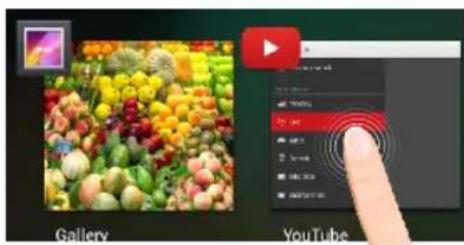

Letzte Apps

Öffnet eine Liste mit Mini-Abbildungen der kürzlich verwendeten Apps:

Tippen: öffnen einer Anwendung.

Länger drücken: Anzeige von Optionen

Nach oben oder unten wischen: Eine Anwendung schließen.

ARCHOS Mapping-Tool

Das ARCHOS Mapping-Tool ist eine auf Ihrem ArcBook installierte Anwendung. Es ermöglicht Ihnen die Verbindung der virtuellen Steuerung der Spiele mit der physischen Steuerung des ArcBook mittels Mapping-Steuerung.

Tipp 1:

Innerhalb des ARCHOS-Mapping-Tools befinden sich bereits Mapping-Profile für über 100 Spiele. Außerdem funktionieren viele Spiele automatisch mit physischen Tasten.

Tipp 2:

Immer wenn Sie ein Spiel starten, dessen virtuelle Steuerung gemappt ist, wird das richtige Mapping-Profil automatisch ausgewählt.

Sobald Sie den Startbildschirm erreichen, wird die virtuelle Steuerung angezeigt.

1. Wählen Sie in der Symbolleiste das ARCHOS Mapping-Tool-Symbol.

ARCHOS Mapping-Tool-Symbol

Das Mapping-Overlay wird mit der Mapping-Tool-Benutzeroberfläche angezeigt.

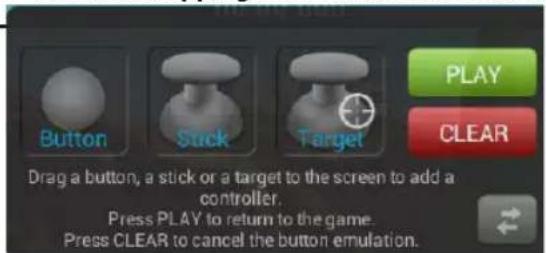

ARCHOS Mapping-Tool-Benutzeroberfläche

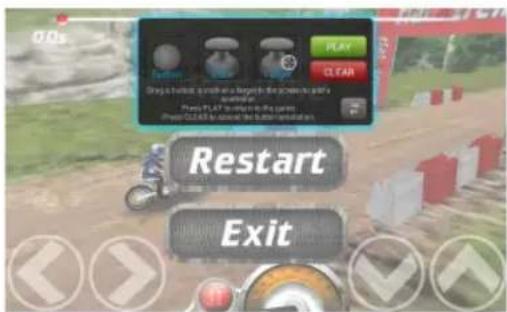

Positionierung einer Mapping-Steuerung

Halten und ziehen Sie einen Typ von Mapping-Steuerung in die gewünschte virtuelle Taste.

Es gibt drei verschiedene Arten von Mapping-Steuerung

Taste

Ist für das

Steuerkreuz, die X-, Y-, B-, A-Tasten und die Tasten L1, R1, L2, R2, Start, Select.

Stick

Ist für die analogen

Richtungs-Sticks.

Ziel

Ist für die Analog-Stick-Zielauswahl.

Normalerweise erfolgt eine

Platzierung im zentralen Bereich des

Bildschirms bei Schießspielen.

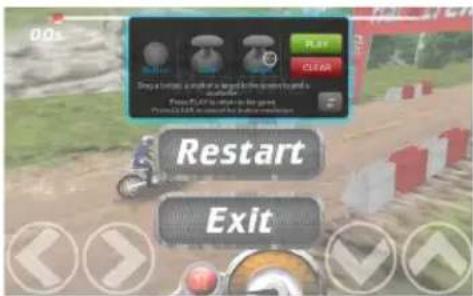

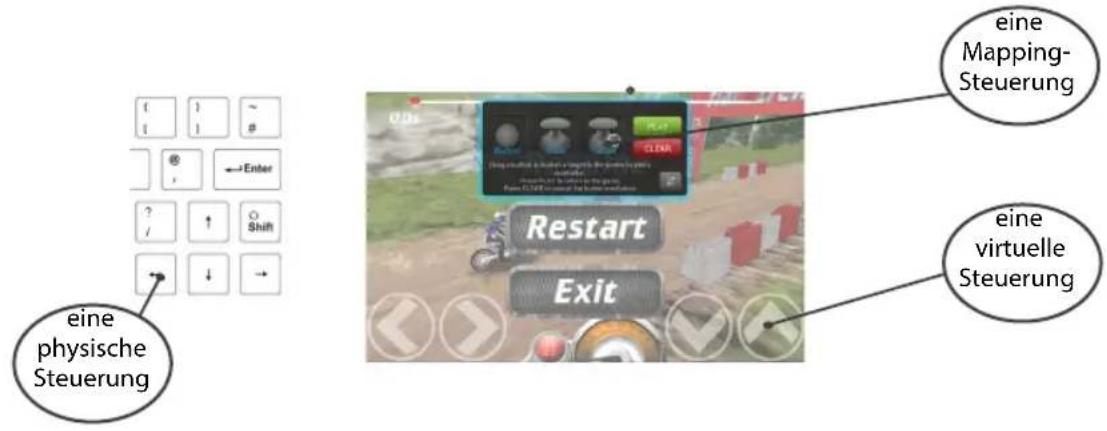

Verbindung einer Mapping-Steuerung mit einer physischen Steuerung

1. Wird eine Mapping-Steuerung auf einer virtuellen Steuerung platziert, müssen Sie die gewünschte physische Steuerung auswählen, der Sie sie zuweisen möchten.

1. Nachdem eine physische Steuerung der Mapping-Steuerung zugewiesen wurde, wird der Name der physischen Steuerung auf der Mapping-Steuerung angezeigt.

ARCHOS Mapping-Tool

Vergrößerung einer Mapping-Steuerung

Manche der virtuellen Steuerungen sind größer als die Mapping-Steuerungen.

1. Ändern Sie die Größe mit rechten Analog-Stick.
2. Drücken Sie die Taste A zu bestätigen.
   Sie können nur die Mapping-Steuerungen Stick und Ziel vergrößern.

Speicherung Ihrer Parameter

Sobald Sie die virtuelle Steuerung des Spiels gemappt haben, wählen Sie "Play", um zu bestätigen. Das Profil ist gespeichert und wurde diesem Spiel zugewiesen.

Das Mapping-Overlay verschwindet und Sie können spielen.

Wann auch immer Sie das Spiel starten, werden Sie über Folgendes informiert: Die Emulation der virtuellen Tasten wird gestartet. Jedes Mapping gehört spezifisch zu einem Spiel.

Drücken Sie auf die Benachrichtigung, um das Mapping-Profil des Spiels anzuzeigen. Sie können es bearbeiten oder löschen.

F&A über das Mapping

Sie haben eine Mapping-Steuerung auf einer virtuellen Steuerung platziert, aber es ist keine Option verfügbar?

1. Drücken Sie auf die Mapping-Steuerung.

Ein Menüfeld wird angezeigt.

1. Wählen Sie zur Einrichtung der Mapping-Steuerung das Symbol Sie möchten eine von Ihnen festgelegte Mapping-Steuerung entfernen?

2. Drücken Sie auf die Mapping-Steuerung.

Ein Menüfeld wird angezeigt.

1. Wählen Sie zur Entfernung der Mapping-Steuerung das Symbol ✗

Sie möchten ein für ein Spiel festgelegtes Mapping-Profil entfernen?

1. In der Schnittstelle des Spiels, wählen Sie die „Mapping-Tool“-Symbol.

2. Wählen Sie im ARCHOS Mapping-Tool "Löschen".

3. Wählen Sie "OK", um zu bestätigen.

Anzeigeoptionen

Entfernung eines Mapping-Profils

Android™ kennenlernen

Das Touch Panel benutzen:

Um nur kurz zu drücken: Berühren Sie den Touch Panel ein mal kurz.

Um lange zu drücken: Halten Sie die Touch Panel Taste gedrückt

Der erweiterte Startbildschirm:

Wechseln Sie durch Wischen nach links und rechts zwischen verschiedenen «Home»-Bildschirmen.

Touch Panel: Halten Sie die Touch Panel Taste gedrückt, während Sie den Cursor mit dem Touch Panel bewegen

Ein Element vom Startbildschirm verschieben:

Zum Verschieben eines Elements vom Startbildschirm den Finger darauf legen und so lange halten, bis die Rasterlinien zur Positionierung erscheinen. Dann an die gewünschte Stelle schieben und loslassen.

Touch Panel: Wählen Sie das Element mit dem Cursor aus und halten Sie die Touch Panel Taste gedrückt. Während Sie die Touch Panel Taste gedrückt halten, bedienen Sie das Touch Panel um das Element zu bewegen.

Ein Element vom Startbildschirm entfernen:

Den Finger auf das Element legen und halten. Den Finger auf dem Bildschirm nach oben bewegen und über dem "Entfernen"-Symbol loslassen.

Touch Panel: Wählen Sie das Element mit dem Cursor aus und halten Sie die Touch Panel Taste gedrückt. Während Sie die Touch Panel Taste gedrückt halten, bedienen Sie das Touch Panel um es nach oben im Bildschirm zu schieben und setzen Sie es über dem Entfernen Symbol ab X

Ein Element deinstallieren:

Auf den «Alle Apps»-Bildschirmen das betreffende Element berühren und halten. Den Finger im Bildschirm nach oben bewegen und über dem "Deinstallieren"-Papierkorb loslassen.

Touch Panel: Wählen Sie auf dem „All Apps“ Bildschirm das Element mit dem Cursor aus und halten Sie die Touch Panel Taste gedrückt. Während Sie die Touch Panel Taste gedrückt halten, bedienen Sie das Touch Panel um es nach oben im Bildschirm zu schieben und setzen Sie es über dem Papierkorb Symbol ab.

Anwendungsordner erstellen:

Ziehen Sie auf einem Startbildschirm ein Anwendungssymbol über ein anderes. Die beiden Symbole werden kombiniert.

Widgets:

Berühren Sie das "Alle Apps"-Symbol auf dem Startbildschirm. Berühren Sie "Widgets" oben auf dem Bildschirm. Auf dem "Widgets"-Hauptbildschirm können Sie Widgets genau wie Anwendungssymbole auch verschieben.

Hintergrundbild ändern:

Den Finger auf eine freie Stelle des Bildschirms legen und dann aus der Liste auswählen. Touch Panel: Halten Sie die Touch Panel Taste an einer leeren Stelle auf der HomeScreen gedrückt.

Touchscreen sperren:

Berühren Sie Einstellungen auf dem Schnelleinstellungen-Dashboard in der Statusleiste. Scrollen Sie nach unten und berühren Sie "Sicherheit". Berühren Sie Bildschirmsperrung. Berühren Sie die gewünschte Art der Sperrung. Nach erfolgter Sperrung wird ein Sperrbildschirm angezeigt, sobald der Bildschirm aktiviert wird. Auf diesem ist ein Muster, eine PIN oder ein anderer festgelegter Schlüssel einzugeben.

ARCHOS Music App öffnen:

Drücken Sie die Play/Pause Shortcut-Taste auf der Tastatur lange.

Fehlersuche

Das Gerät reagiert nicht mehr:

Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt oder verwenden Sie den Hardware-Reset. Um den Hardware-Reset auszuführen, führen Sie einen spitzen Gegenstand, wie etwa eine Büroklammer, in die dafür vorgesehene Öffnung des Gehäuses und drücken Sie so die Büroklammer- Reset-Taste.

Wenn sich das Gerät nicht wieder einschaltet:

1. Laden Sie das Gerät auf.

2. Halten Sie die EIN/AUS-Taste 10 Sekunden lang gedrückt oder verwenden Sie den Hardware-Reset – wie zuvor beschrieben.

Akkulaufzeit verlängern:

Verringern Sie die Bildschirmhelligkeit und schalten Sie die WiFi(WLAN)-Verbindungen aus, wenn diese nicht verwendet werden.

Das Gerät ist zu langsam:

Schließen Sie alle Anwendungen, die nicht verwendet werden.

WiFi(WLAN)-Empfang ist zu schwach:

Stellen Sie sicher, dass Sie sich in Reichweite eines WiFi(WLAN)-Hotspots befinden. Aktualisieren Sie die Firmware des Gerätes: http://www.archos.com/support. Setzen Sie die WiFi-Verbindung zurück. Kontaktieren Sie Ihren WiFi(WLAN)-Provider.

Wenn das Produkt zurückgesetzt werden soll (Passwort vergessen? Löschen Ihrer Einstellungen?):

1. Legen Sie eine Büroklammer in der Rückstelltaste.

2. Halten Sie die Büroklammer in der Rückstelltaste und verbinden Sie das Stromkabel mit dem ARCHOS.
