BEDIENUNGSANLEITUNG BR 17031 ADE

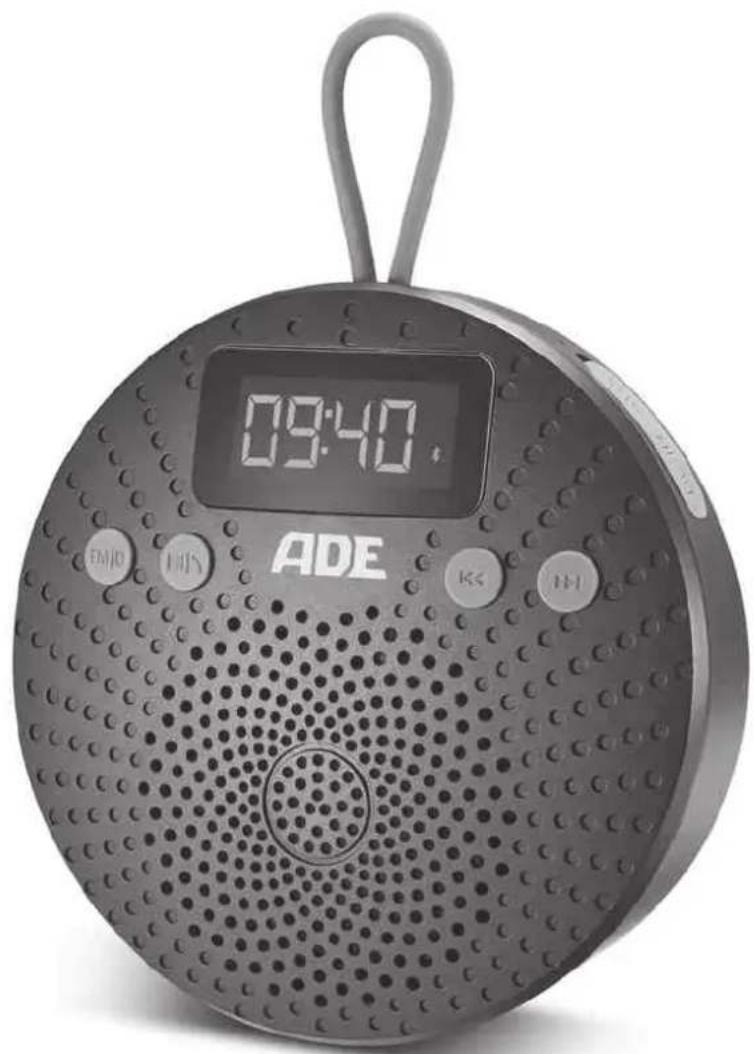

Bluetooth-Duschradio

Bluetooth shower radio | Radio de ducha con Bluetooth | Radio de douche Bluetooth | Radio doccia Bluetooth | Radio pod prysznic z Bluetooth

Bedienungsanleitung

BR 1703-1 | 1703-2

Operating instructions | Instrucciones de operation Mode d'emploi | Istruzioni per l'uso | Instrukcja obslugi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Dieses Duschradio ist ihr robuster Begleiter für gute Sonst. Die langjährige Erfahrung der Marke ADE stellt einen technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen Ihnen ein klangvolles Hörerlebnis! Ihr ADE Team

Lieferumfang

DuschradiomitBluetooth
- USB-Anschlusskabel
- Audiokabel mit 3,5 mm Buchse
Bedienungsanleitung

IM_Web_BR1703-1_1703-2_201806_V1

Inhaltsverzeichnis

Lieferumfang 2
Allgemeines 4
Bestimmungsgemäßer Gebrauch 5
Sicherheit 5
Auf einen Blick 8
Inbetriebnahme 10
Radio horen 11
Mit Bluetooth-Gerät verbinden (Pairing) 13
Duschradio ein- und ausschalten 14
Audiowedergabe via Bluetooth 14
Telefonieren 15
Audiowiedergabe über AUX 16
Wecken 17
RESET-Funktion 18
Reinigen 19
Storung / Abhilfe 19
Technischen Daten 20
Konformitätserklung 21
Garantie 22
Entsorgen 22

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Dieses Duschradio dient zur Audio-Wiedergabe via Bluetooth oder Audiokabel. Als Wiedergabegeräte können Sie z. B. Smartphones, Tablet-PCs, Notebooks oder MP3-Player verwenden.
• Für die gewerbliche Nutzung ist das Gerät ungeeignet.

Sicherheit

• Kinder dürfen nicht mit dem Antikel speiten.
• Das Gerät enthalt einen Lithium-lonen-Akku. Diese darf nicht auseinander-genommen, in Feuer geworfen oder kurzgeschlossen werden. Explosionsgefahr! Schützen Sie den eingebauten Akku vor starker Hitze. Der Akku ist fest im Geräte eingebaut und kann und darf nicht selbst ausgetauscht oder ausgebaut werden. Bei unsachgemäßem Ausbau des Akkus besteht Explosionsgefahr. Wenn der Akkua defekt ist, wenden Sie sich an unseren Service oder an eine Fachwerkstatt.

GEFAHR für Kinder

• Halten Sie Kinder vom Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR durch Elektrizität

• Nehmen Sie keine Veränderungen am Anteil oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren, da nicht fachgerecht reparierte Geräte eine Gefährung für den Benutzer darstellen.
• Öffnen Sie nicht das Gehäuse und stecken Sie keine Gegenstände in die Gehäuseöffnungen.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße auf oder darüber das Gerät. Das Gefäß kann umkippen und die auslaufende Flüssigkeit die elektrische Sicherheit beeinträchtigen.
• Laden Sie das Duschradio nicht auf, wenn es sich im Nassbereich (Dusche, Badewanne etc.) befindet.

WARNING vor Verbrennungen/Brand

• Betreiben Sie das Gerät nicht in der Höhe von offenen Flammen (z. B. Kerzen) und stellen Sie keine brennenden Kerzen auf oder neben das Gerät.
• Wahlrend des Ladevorgangs kann sich das Geräterwartmen. Stellen Sie das Gerät während des Ladevorgangs an einem gut belufteten Ort auf unddecken Sie es nicht ab.

Hinweis von Sachschäden

• Das Duschradio ist vor Feuchtigkeit geschützt, aber weder Radio noch die mitgelieferten Kabel dürfen in Wasser oder andere Flüssigkeiten getaucht werden. Schützen Sie das Gerät vor starker Feuchtigkeit, direkter Sonneneinstrahlung und Schmutz.
• Achten Sie vor der Verwendung im Nassbereich daraufauf, dass die Gummilaschevorhanden ist und die darunter befindlichen Anschlussbuchsen sicher abdeckt.
• Schreiben Sie das Radio nicht an einen Laufsprecherausgang eines separates Leistungsverständkers an. Das Radio wurde hieber beschadigt werden.
• Wenn Sie das Radio von einem sehr kalten an einen sehr warmen Ort bringen, kann sich Kondenswasser im Inneren bilden. Warten Sie einzelste Stunden, bevor Sie das Radio einschalten.
• Halten Sie magnetisierte Ausweise, Kreditkarten etc. vom Gerät fern. Die verbauten Magnete im Radio konnten diese beschädigen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um das Radio zu reinigen. Hierbei konnten die Oberflächen zerkratzen.

Ziehen Sie die Schutzfolie vom Display.

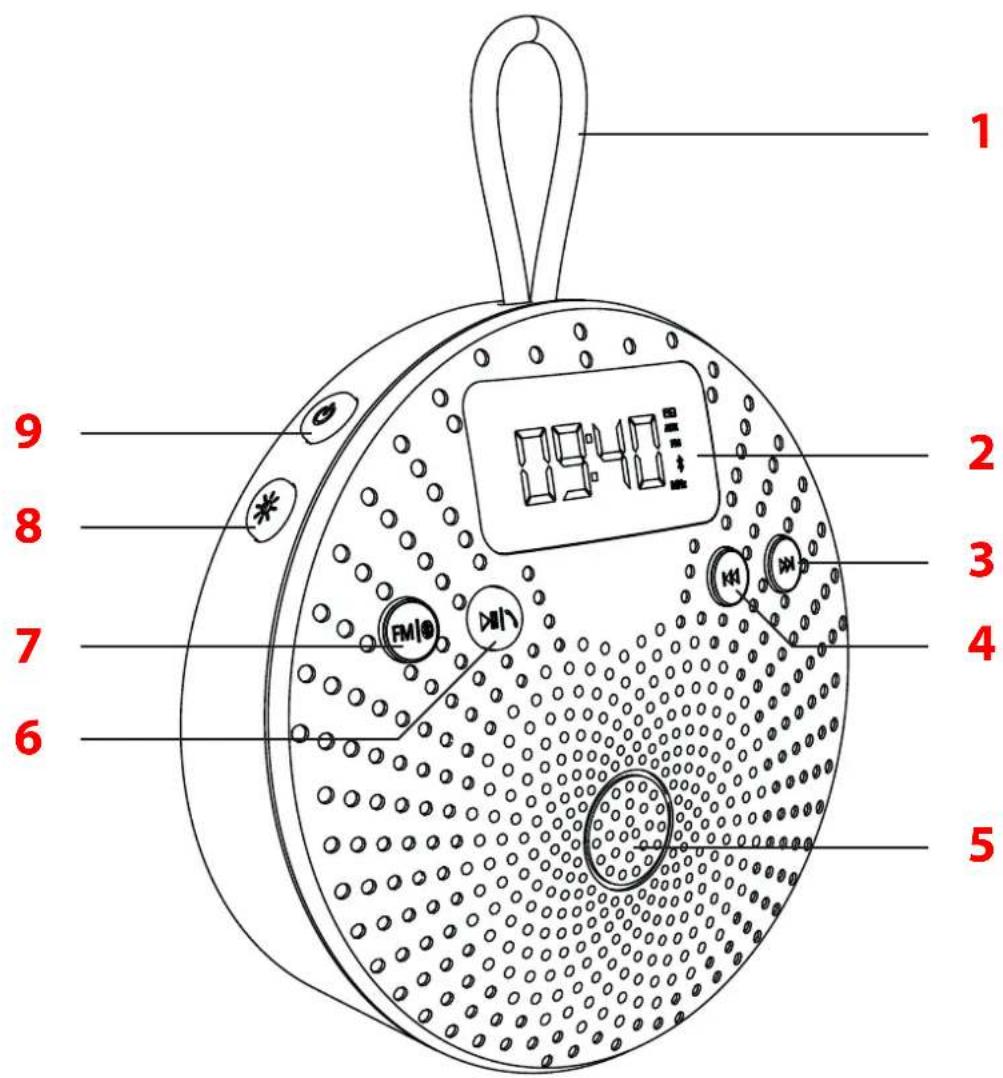

1 Schlaufe zur Aufhängung
2 Display
3 Bedientaste
4 Bedientaste
5 Laufsprecher
6 Bedientaste
7 Bedientaste FM/0

8 Bedientaste
9 Ein-/Ausstaste

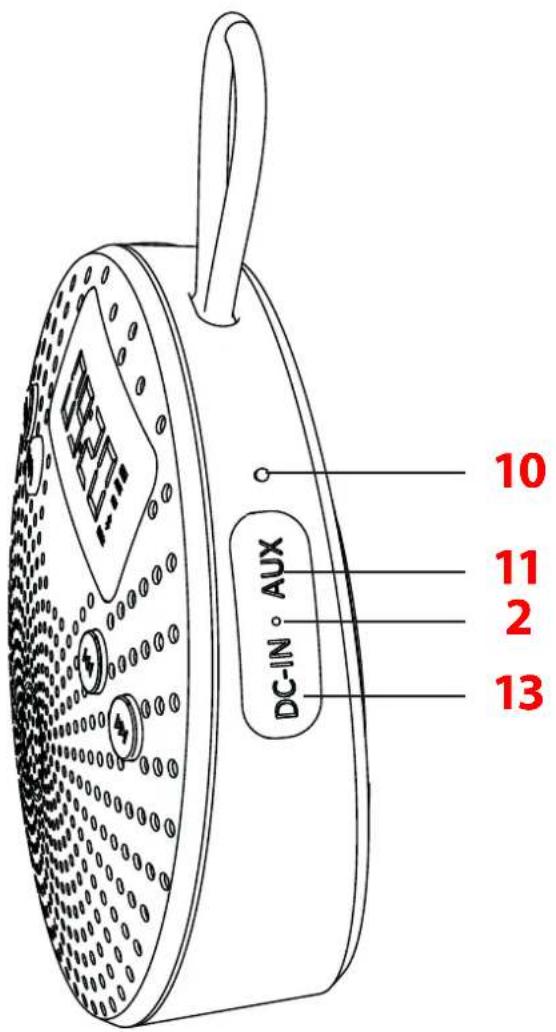

10 Mikrofon

Alle Buchsen unter einer der Gummilasche!

11 DC IN: Anschlussbuchse für USB-Aufladekabel
12 RESET-Funktion
13 AUX: Anschlussbuchse für externes Gerät via 3,5 mm Stecker

USB-Aufladekabel

Audio-Kabel 3,5 mm

Saugnapf für Wandbefestigung

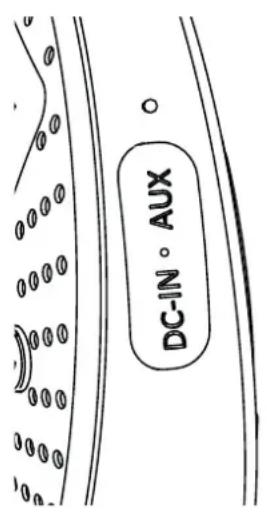

Akku aufladen

1. Öffnen Sie die Gummilasche an der Seite.
2. Verbinden Sie das beigelegte USB-Anschlusskabel mit dem USB-Anschluss DC IN des Radios und mit der USB-Buchse eines Compu ters (PC, Tablet, Notebook) oder eines USB-Lade gerätes.

Sobald das Batterielade-Symbol im Display nicht mehr rot leuchtet, ist der Akku aufgeladen. Die Ladedauer bei Inbetriebnahme beträgt ca. 4-5 Stunden.

Beachten Sie:

• Der Akku sollte wieder geladen werden, wenn das Batterielade-Symbol im Display blinkt (Akku-Spannung < 3,3V ).
• Sie können das Duschradio bereits beim Aufladen nutzen. Allerdings verlangert sich dann die Aufladedauer. Im Nassbereich (Dusche, Badewanne etc.). darauf Radio während des Ladens nicht benutzt werden.
• Der Akku sollte mindestens 1x im Monat aufgeladen werden, auch bei Nichtgebrauch.
• Am langsten hält die Kapazität bei Raumtemperatur. Bei niedrigen Temperaturen verkürzt sich die Betriebsdauer.

Uhrzeit einstellen

1. Schalten Sie das Gerät ein, indem Sie eineuge Sekunden die Taste® gedrückt halten.
2. Halten Sie © gedrückt, bis die Stundenziffer im Display blinkt.
3. Stellen Sie mit die aktuellen Stundenzeit ein.
4. Drucken Sie
5. Stellen Sie mit die aktuelle Minutenzeit ein.
6. Drücken Sie abschlussend.

Wandbefestigung

Sie können das Radio mit der Schlaufe aufhängen oder den Saugnapf nutzen, um das Radio z. B. an einer gekachelten Wand zu befestigen.

Radio hören

1. Schalten Sie das Gerät ein, indem Sie eineuge Sekunden die Taste Ⓒ gedrückt halten.
2. Drücken Sie / 0 , um in den Radio-Modus zu wechseln (Display-Anzeige „FM").
3. Halten Sie eine Sekunden gerückt, um den automatischen Sendersuchlauf zu starten.

Wird ein ausreichend starker Sender gefunden, wird er kurz wiedergegeben und sein Speicherplatz angezeigt, z. B. "CH01". Danach wird die Suche automatisch fortgesetzt, bis der gesamte Frequenzbereich durchgelaufen ist.

Danach wird der zuerst gefundene und gespeicherte Sender wiedergegeben.

Durch Drücken von Ronnen Sie den Suchlauf abbrechen.

1. Wechseln Sie durch kurzes Drücken der Taste oder den vorherigen oder{nachsten gespeicherten Radiosender aus.
2. Stellen Sie durch längeres Drucken der Taste (leiser) oder (lauter) die gewünschte Lautstärke ein. Beachten Sie die Display-Anzeige.
3. Schalten Sie das Gerät aus, indem Sie einige Sekunden die Taste gedrückt halten. Oder drücken Sie kurz, um in den Bluetooth-Modus zu wechseln.

Um Energie zu sparen, schaltet sich die Display-Anzeige nach ca. 60 Sekunden aus (wenn keine Taste gedrückt wird). Um die Anzeige wieder zu aktivieren, drücken Sie kurz auf eine beliebige Taste.

Radio-Empfang verbessern

• Versuchen Sie den Radio-Sender auf einer anderen Frequenz zu empfangen, indem Sie einen neuen Suchlauf starten.
  Wahlen Sie ggf. einen anderen Standort für das Gerät.

Mit Bluetooth-Gerät verbinden (Pairing)

• Falls Sie nach einem Password gefragt werden: Geben Sie „0000" ein.
• Beachten Sie immer die Bedienungsanleitung ihres mobilen Gerätes.
  Die Übertragungsreichweite bei Bluetooth beträgt ca. 10 Meter.

Verbindung herstellen

1. Schalten Sie das Gerät ein, indem Sie eineige Sekunden die Taste® gedrückt halten. Zwei Pieptöne ertönen und im Display blinkt das Bluetooth-Symbol.
2. Aktivieren Sie an Ihr hem mobilen Gerät die Bluetooth-Funktion und starten Sie die Suche.
3. Wahlen Sie „BR1703-x" aus der Liste aus und verbinden Sie die Geräte.

Sobald die Geräte miteinander verbunden sind, ertönen zwei kurze Pieptöne und das Bluetooth-Symbol im Display leuchtet dauerhaft.

Beachten Sie:

• Wenn Sie das Duschradio ausschalten, verbindet es sich beim erneuten Einsatzen wieder automatisch mit dem Bluetooth-Gerät, wenn diese in der Höhe ist und die Bluetooth-Funktion aktiv ist. Sie horen zwei kurze Signtöne, sobald das Bluetooth-Gerät gefunden wurde.

• Wenn Sie parallel über die AUX-Buchse ein Gerät angeschlossen haben, wird these bevorzugt wiedergegeben und die Bluetooth-Wiedergabe wird automatisch unterbrochen. Wenn Sie den Stecker aus der Buchse AUX wieder entfernen, wird die Wiedergabe via Bluetooth nach kurzer Zeit automatisch weiter fortgesetzt.

Verbindung trennen

Es kann nur ein Gerät zur Zeit mit dem Radio verbunden sein. Mocht den Sie ein anderes Gerät damit verbinden, müssen Sie zuerst die bestehende Verbindung trennen.

• Beenden Sie dazu am mobilen Gerät die bestehende Bluetooth-Verbindung oder drücken Sie ca. 2 Sekunden lang die Taste (FM / O) , bis eine kurze Melodie ertönt und das Bluetooth-Symbol im Display blinkt.

Die Verbindung ist damit getrennt und das Duschradiokann mit einem anderen (oder wieder dem gleichen) mobilen Gerät verbunden werden.

Duschradio ein- und ausschalten

• Halten Sie die Taste einige Sekunden gedrückt, um das Gerät ein- und später wieder auszuschalten.

Audiowedergabe via Bluetooth

1. Schalten Sie das Radio ein.
2. Starten Sie die Audiowiedergabe am mobilen Gerät.

Die Tasten am Radio im Überblick:

Kurz drücken - nächster Titel
- Lang drücken - Lautstärke erhöhen

• 1x kurz drucken - Titelanfang
• 2x kurz drücken - vorheriger Titel
• Lang drücken - Lautstärke verringern

• Kurz drücken - Wiedergabe unterbrechen
• Erneut kurz drücken - Wiedergabe fortsetzen

Die genannten Funktionen können Sie auch über Ihr mobiles Gerät aktivieren.

Telefonieren

Das Duschradio ist mit einem integrierten Mikrofon (zwischen Schlaufe und Anschlussbuchsen) ausgestattet und kannDMA auch als Freisprecheinrichtung verwendet werden. Die laufende Audiowiedergabe bei einer Bluetooth-Verbindung wird damit unterbrochen.

• Drücken Sie die Taste, um das eingehende Geschreisch anzunehmen.

Das Geschäft wird über den Laufsprecher übertragen und Sie können frei sprechen.

Drücken Sie erneut, um das Geschäft zu beenden.

Sie konnen...

• ... das Geschäft auch wie gewohnt über ihr Smartphone annehmen und beenden.
• ... an Ihrhem Smartphone auswahlen, ob das Geschäft auf das Radio direkt übertragen werden soll oder ob private Geschäfte better am Smartphone geführt werden sollen. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Smartphones.

Abhängig von ihrem Smartphone wird die Audiowiedergabe nach dem Geschäft über das Radio ggf. wieder automatisch gestartet.

• Gesprach ablehnen - Halten Sie bei einem eingehenden Geschäft einige Sekunden gerückt.
• Wahlwiederholung - Drücken Sie 2x, um die zuletzt gewährte Telefonnummer erneut zu wahlen.

Audiowedergabe über AUX

Mobile Audiogeräte ohne Bluetooth-Funktion konnen Sie mit dem mitgelieferten Audiokabel direkt mit dem Radio verbinden.

1. Stellen Sie ggf. das Duschradio aus.
2. Schließen Sie das Audiogerät mittels des Audiokabels an die 3,5 mm-Klinkenbuchse AUX des Radios an.
3. Schalten Sie mit der Taste das Radio ein.
4. Starten Sie die Wiedergabe am Audiogerät.
5. Stellen Sie die gewünschte Lautstärke am Radio und am externen Audiogerät ein.

Beachten Sie:

• Über die Taste® können Sie das Radio stummschalten.
• Wenn Sie bei der Audio-Wiedergabe via Bluetooth das Audiokabel an das Radio anschließen, wechselt diese automatisch zum AUX-Eingang.
  Die Titelsteuerung erfolgt ausschließlich über das externe Audiogerät.

Wecken

Weckzeit einstellen

• Zum Einstellen der Weckzeit darauf sich das Gerät nicht im Radio-Modus befinden.

• Wenn zwischen zwei Tastendrücken mehr als ca. 8 Sekunden liegen, wird der Einstellvorgang automatisch beendet und Sie müssen他们在 wiederholen.

• Halten Sie die Taste® gedrückt, bis im Display ON angezeigt wird.

• Drücken Sie erneut kurz. Im Display blinkt die Stundenziffer der Weckzeit.
• Stellen Sie mit « oder die gewünschte Weckstunde ein.
• Drücken Sie erneut kurz

• Stellen Sie mit die gewünschte Weckminute ein.

• Drücken Sie abschlussend

Geweckt werden

Zur eingestellten Uhrzeit werden Sie von einer fest eingestellten Melodie geweckt, auch wenn das Gerät ausgeschaltet war. Zusätzlich wird im Display die Uhrzeit angezeigt.

• Drücken Sie eine beliebige Taste, um die Weckfunktion zu unterbrechen. Nach 24 Stunden werden Sie erneut zur eingestellten Uhrzeit geweckt.

Wenn Sie keine Taste drücken, verstummt das Wecksignal nach ca. 3 Minuten automatisch.

Weckfunktion ausschalten

1. Halten Sie die Taste gedrückt, bis im Display ON angezeigt wird.
2. Drücken Sie kurz. Im Display wird OFF angezeigt und die Weckfunktion ist ausgeschaltet.

Auf die gleiche Art und Weise können Sie die Weckfunktion auch wieder einschalten.

RESET-Funktion

Falls das Gerät nicht mehr auf Tastendrücke reagiert:

• Drücken Sie einen dünnen Gegenstand (z. B. auseinandergebogene Buroklammer) in die RESET-Öffnung zwischen den beiden Anschlussbuchen.

Danach Funktioniert das Duschradio wieder wie gewohnt.

Reinigen

• Reinigen Sie das Radio mit einem leicht feuchten Tuch und einem milden Spülmittel.

Achten Sie darauf, dass keine Feuchtigkeit ins Geräte-Innere gelangt. Tauchen Sie das Radio nicht in Wasser oder andere Flüssigkeiten.

Störung/Abhilfe

Störung Mögliche	Ursache
Keine Funktion. • Laden Sie ggf. den Radio-Akku auf. • Falls der Akku vollgeladen ist: Führren Sie ein RESET durch.
Keine Audiowerder-gabe.	• Prüfen Sie, ob ggf. die Wieder-gabe unterbrochen wurde (® drücken). • Lautstärke am Wiedergabegerät und/oder Laatsprecher zu nied-rig eingestellt? • Stecker in Anschlussbuchse AUX eingesteckt?
Keine Blue-tooth-Verbin-dung.	• Ist Ihr mobiles Gerät Blue-tooth-fähig? Beachten Sie des-sen Bedienungsanleitung. • Ist die Bluetooth-Funktion eventuell deaktiviert? • Kontrollieren Sie, ob der Laut-sprecher auch wirklich in derBluetooth-Liste des mobilenGerätes erscheint. Platzieren Siebeim Pairing beiden Geräte dichtbeieinander und entfernen Sieandere Geräte mit Funküber-tragung aus ihrer nthänstenUmgebung.

Technischen Daten

Modell: Bluetooth-Duschradio

BR 1703-1 (schwarz), BR 1703-2 (blau)

Akku: Lithium-lonen-Akku

3,7 V = ,1000 mA h

Ladestrom und

500-600 mA / 5 V

Ladespannung:

Ladezeit: ca. 4-5 Stunden

Leistung: 5 W RMS

Radio-Frequencybe

87,5 -108 MHz

reich FM (UKW):

IP-Schutzart: IPX5 (Schutz gegen Strahlwasser aus allen Richtungen)

Bluetooth-Version: 4.0

Gewicht: 145 Gramm

Max. Sendeleistung: 4 dBM

Sendefrequency: 2,4 GHz

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass das Durchschnitt 1703-1/BR 1703-2 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Geräte eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Juni 2018

Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mangeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.
Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Article einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugefuhrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für{nahere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Achtung!

Dieses Gerät enthalt einen Akku, der aus Sicherheitsgründen fest eingebaut ist und nicht entnommen werden kann, ohne das Gehäuse zu zerstären. Ein unsachgemäßer Ausbau stellt ein Sicherheitsrisiko dar. Geben Sie daher das Gerät ungeöffnet bei der Sammelstelle ab, die Gerät und Akku fachgerecht entsorgt. Informationen zu Sammelstellen, die Altgeräte kostenlos entgegenhalten, erhalten Sie bei ihrer Gemeinde- oder Stadtverwaltung.
