BEDIENUNGSANLEITUNG BR 1701 ADE

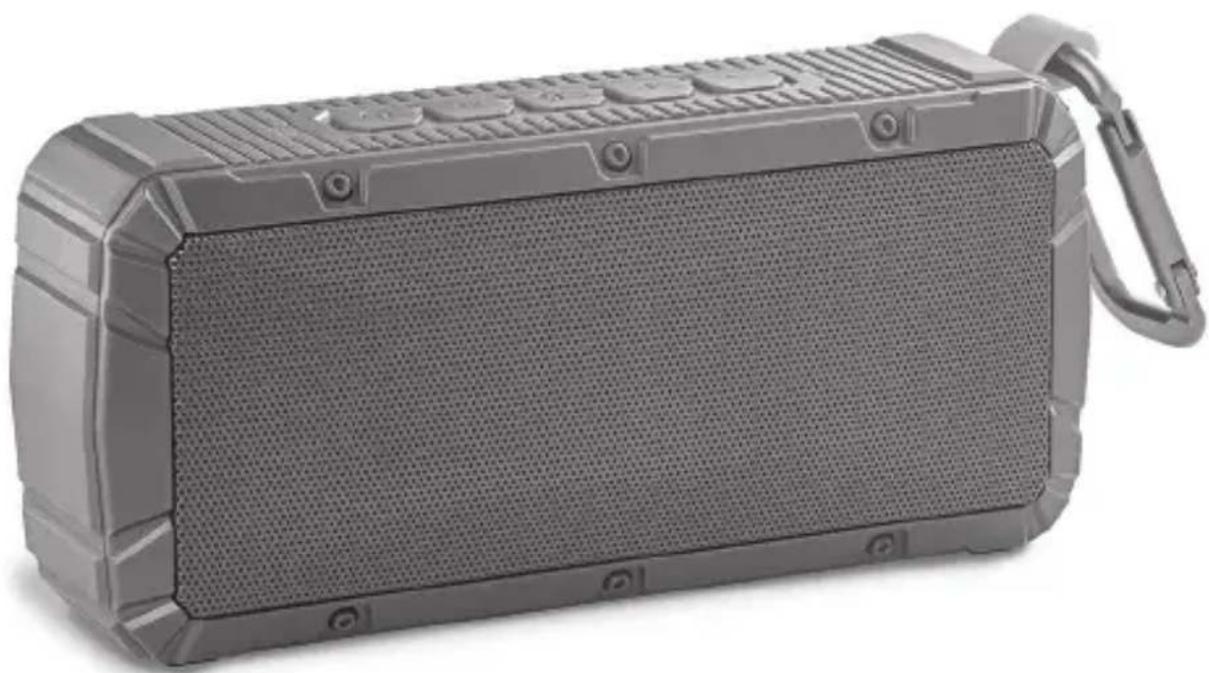

Mobiler Bluetooth-Lautsprecher

Mobile Bluetooth speaker | Altavoz Bluetooth móvil | Enceinte Bluetooth portable | Altoparlante Bluetooth mobile | Mobilny głownik Bluetooth

Bedienungsanleitung

BR 1701

Operating instructions | Instruciones de operación Mode d'emploi | Istruzioni per l'uso | Instrukcja obsługi

Liebe Kundin, lieber Kunde!

Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Diese Bluetooth-Lautsprecher ist Ihr robuster Begleiter für gute Sonst. Die langjährige Erfahrung der Marke ADE stellt einen technisch hohen Standard und bewährte Qualität sicher.

Wir wünschen ihren ein klangvolles Hörerlebnis! Ihr ADE Team

Lieferumfang

• Bluetooth-Lautsprecher
  USB-Anschlusskabel
• Audiokabel mit 3,5 mm Buchse
  Bedienungsanleitung

IM_PeWeb_BR1701_201803_V1

Inhaltsverzeichnis

Lieferumfang 2
Allgemeines. 4
Bestimmungsgemäßer Gebrauch 5
Sicherheit 5
Auf einen Blick 8
Akku aufladen 9
Mit Bluetooth-Gerät verbinden (Pairing) 10
Lautsprecher ein- und ausschalten 11
Audiowiedergabe via Bluetooth. 12
Telefonieren 12
Audiowiedergabe über AUX. 13
Karabinerhaken nutzen 14
RESET-Funktion 14
Reinigen 15
Störung / Abhilfe 15
Technischen Daten 16
Konformitätserklung 17
Garantie 18
Entsorgen 18

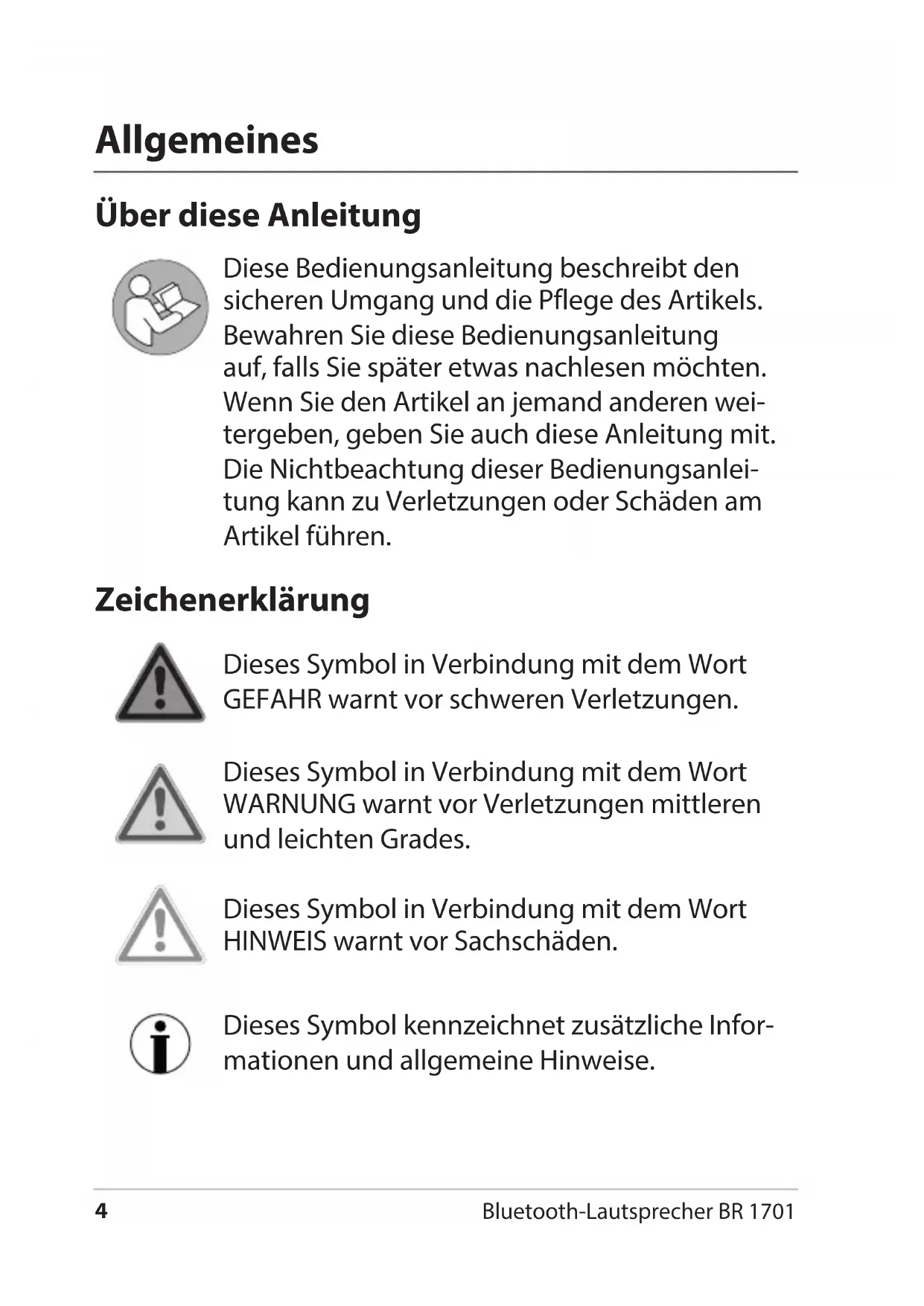

Über diese Anleitung

These Bedienungsanleitung beschreiben den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Antikel an demand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Antikel führen.

Zeichenerklärung

Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen.

Dieses Symbol in Verbindung mit dem Wort WARNING warnt vor Verletzungen mittleren und leichten Grades.

Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden.

Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise.

Bestimmungsgemäßer Gebrauch

• Dieser Laufsprecher dient zur Audio-Wiedergabe via Bluetooth oder Audiokabel. Als Wiedergabegeräte können Sie z. B. Smartphones, Tablet-PCs, Notebooks oder MP3-Player verwenden.
• Für die gewerbliche Nutzung ist das Gerät ungeeignet.
• Der Laufsprecher muss unter moderaten klimatischen Bedingungen betrieben werden.

Sicherheit

• Kinder dürfen nicht mit dem Antikel speiten.
  Das Gerät enthalt einen Lithium-lonen-Akku. Dieser darf nicht auseinander-genommen, in Feuer geworfen oder kurzgeschlossen werden. Explosionsgefahr! Schützen Sie den eingebauten Akku vor starker Hitze. Der Akku ist fest im Geräte eingebaut und kann und darf nicht selbst ausgetauscht oder ausgebaut werden. Bei unsachgemäßem Ausbau des Akkus besteht Explosionsgefahr. Wenn der Akku defekt ist, wenden Sie sich an unseren Service oder an eine Fachwerkstatt.

GEFAHR für Kinder

• Halten Sie Kinder vom Verpackungsmaterial fern. Bei Verschlucken besteht Erstickungsgefahr.

GEFAHR durch Elektrizität

• Nehmen Sie keine Veränderungen am Antikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführren, da nicht fachgerecht reparierte Geräte eine Gefährung für den Benutzer darstellen.
• Öffnen Sie nicht das Gehäuse und stecken Sie keine Gegenstände in die Gehäuseöffnungen.
• Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße auf oder darüber das Gerät. Das Gefäß kann umkippen und die auslaufende Flüssigkeit die elektrische Sicherheit beeinträchtigen.

WARNING vor Verbrennungen/Brand

• Betreiben Sie das Gerät nicht in der Höhe von offenen Flammen (z. B. Kerzen) und stellen Sie keine brennenden Kerzen auf oder darüberiben das Gerät.
• Während des Ladevorgangs kann sich das Geräter erwärmen. Stellen Sie das Gerät während des Ladevorgangs an einem gut belufteten Ort auf unddecken Sie es nicht ab.

Hinweis von Sachschäden

• Der Laufsprecher ist vor Feuchtigkeit geschützt, aber weder er noch die mitgelieferten Kabel)dürfen in Wasser oder andere Flüssigkeiten getaucht werden. Schützen Sie das Gerät vor starker Feuchtigkeit, direkter Sonneneinstrahlung und Schmutz.
• Schließen Sie den Laufsprecher nicht an einen Laufsprecherausgang eines separates Leistungsverträkcers an. Der Laufsprecher wurde hieber beschadigt werden.
• Wenn Sie den Laufsprecher von einem sehr kalten an einen sehr warmen Ort bringen, kann sich Kondenswasser im Inneren bilden. Warten Sie eineuge Stunden, bevor Sie den Laufsprecher einschalten.
• Halten Sie magnetisierte Ausweise, Kreditkarten etc. vom Gerät fern. Die verbauten Magnete im Laufsprecher * 州 nnten diese beschädigen.
• Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o. ä., um den Lautsprecher zu reinigen. Hierbei konnten die Oberflächen zerkratzen.
  An der Unterseite des Laufsprechers befinden sich Geräteprü. Da Bodenoberflächen aus den verschiedenen Materialien bestehen und mit den entsprechenden Pflegemitteln behandelt werden, kann es nicht:voll ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Geräteprü angreifen und aufweichen. Legen Sie ggf. eine rutschfeste Unterlage unter den Laufsprecher.

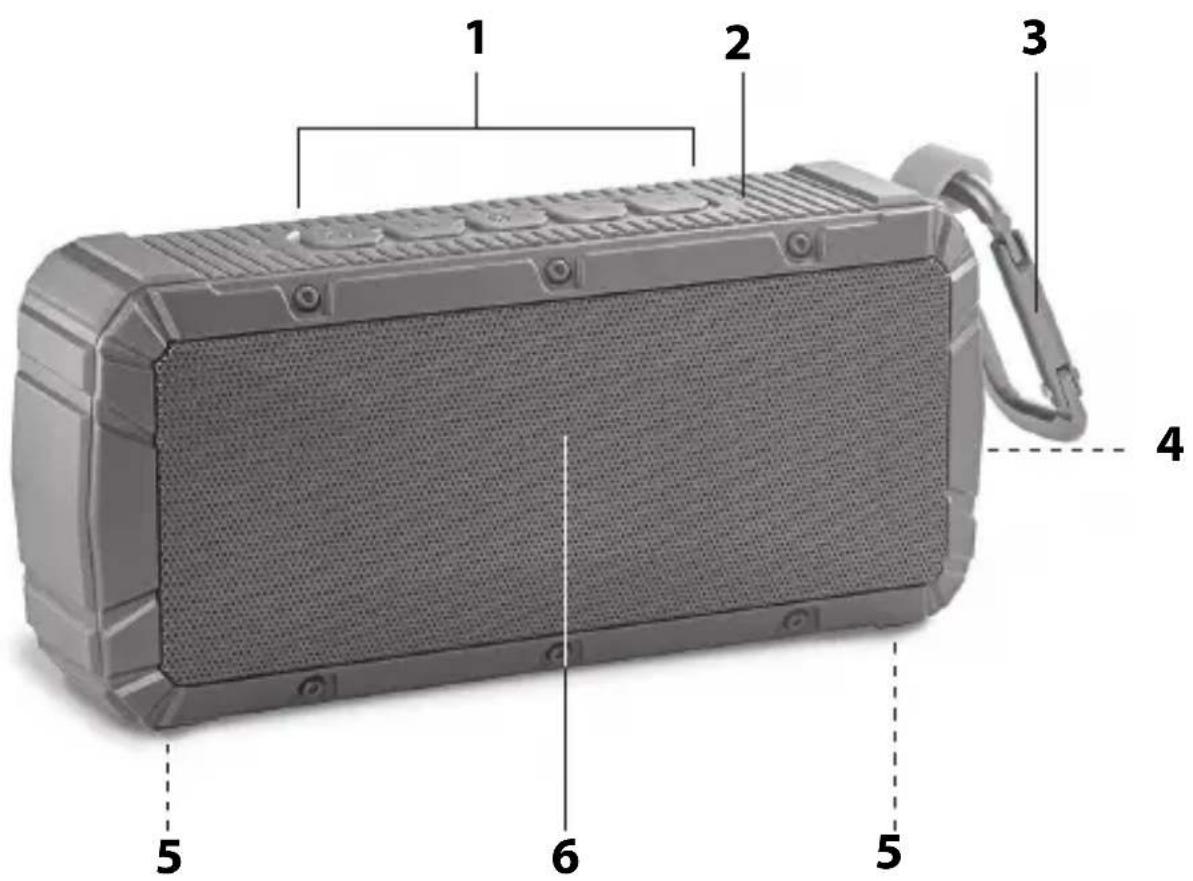

1 Bedientasten
2 Bluetooth-Leuchte
3 Karabinerhaken
4 Verschlusslasche aus Gummi mit Anschlussbuchsen:

AUX: Anschlussbuchse für externes Gerät via 3,5 mm Buchse (Kabel im Lieferumfangfang enthalten)

DC IN: Anschlussbuche für USB-Aufladekabel (Kabel im Lieferumfang enthalten)

5 Gerätefuß
6 Laufsprecher

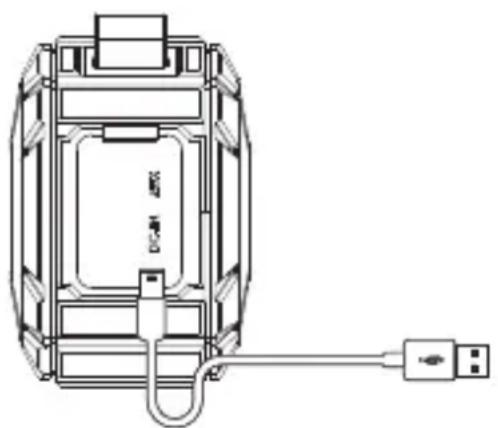

Akku aufladen

1. Öffnen Sie die Gummiverschlusslasche an der Seite.
2. Verbinden Sie das beigelegte USB-Anschlusskabel mit dem USB-Anschluss DC IN des Laufsprechers und mit der USB-Buchse eines Compu ters (PC, Tablet, Notebook) oder eines USB-Ladegerätes.

Sobald die Kontrollleuchte oberhalb der Anschlussbuchse DC IN nicht mehr rot leuchtet, ist der Akku aufgeladen. Die Ladedauer bei Inbetriebnahme beträgt ca. 4-5 Stunden. Ein voller Akku reicht für eine Betriebsdauer von ca. 6-7 Stunden (abhängig von Lautstärke, Umgebungstemperatur etc.). Beachten Sie:

• Der Akku muss wieder geladen werden, wenn die Kontrollleuche oberhalb der Anschlussbuchse DC IN rot blinkt.
• Sie können den Laufsprecher bereits beim Aufladen nutzen. Allerdings verlangert sich dann die Aufladedauer.
• Der Akku sollte mindestens 1x im Monat aufgeladen werden, auch bei Nichtgebrauch.
• Am langsten hält die Kapazität bei Raumtemperatur. Bei niedrigen Temperaturen verkürzt sich die Betriebsdauer.

Mit Bluetooth-Gerät verbinden (Pairing)

• Falls Sie nach einem Password gefragt werden: Geben Sie „0000" ein.
• Beachten Sie immer die Bedienungsanleitung Ihres mobilen Gerätes.
  Das Audiokabelarfbeim Pairingnicht in der BuchseAUX stecken.
• Wenn Sie beim Pairing 15 Minuten keine Taste gedrückt haben, schaltet sich der Lautsprecher aus, um Energie zu sparen.
  Die Übertragungsreichweite bei Bluetooth beträgt ca. 10 Meter.

Verbindung herstellen

1. Drücken und halten Sie die Taste gedrückt, bis eine Melodie ertont und die Bluetooth-Leuchte blau blinkt.
2. Aktivieren Sie an Ihr dem mobilen Gerät die Bluetooth-Funktion und starten Sie dieSuche.
3. Wahlen Sie „V3-E" aus der Liste aus und verbinden Sie die Geräte.

Sobald die Geräte miteinander verbunden sind, ertönt ein kurzer Piepton und die Bluetooth-Leuchte leuchtet dauer-haft blau.

Beachten Sie:

• Wenn Sie den Laufsprecher ausschalten, verbindet sich beim erneuten Einsatzen wieder automatisch mit dem Bluetooth-Gerät, wenn diese in der Nähe ist

und die Bluetooth-Funktion aktiv ist. Sie horen einen kurzen Signalton, sobald das Bluetooth-Gerät gefunden wurde.

• Wenn Sie parallel über die AUX-Buchse ein Gerät angeschlossen haben, wird these bevorzugt wiedergegeben und die Bluetooth-Verbindung wird automatisch unterbrochen. Wenn Sie den Stecker aus der Buchse AUX wieder entfernen, wird die Wiedergabe via Bluetooth nach kurzer Zeit automatisch weiter fortgesetzt.

Verbindung trennen

Es kann nur ein Gerät zur Zeit mit dem Bluetooth-Lautsprecher verbunden sein. Möchten Sie ein anderes Gerät mit dem Lautsprecher verbinden, müssen Sie zuerst die bestehende Verbindung trennen.

• Beenden Sie dazu am mobilen Gerät die bestehende Bluetooth-Verbindung oder drücken Sie ca. 2 Sekunden lang die Taste

Sobald die Bluetooth-Leuchte blau blinkt, ist die Verbindung getrennt und der Laufsprecher kann mit einem anderen (oder wieder dem gleichen) mobilen Gerät verbunden werden.

Lautsprecher ein- und ausschalten

• Halten Sie die Taste ⑥ eine Sekunden gedrückt, um den Laufsprecher ein- und später wieder auszuschalten.

Audiowedergabe via Bluetooth

1. Schalten Sie den Laufsprecher ein.
2. Starten Sie die Audiowiedergabe am mobilen Gerät. Die Tasten am Laufsprecher im Überblick:

• Kurz drücken - Wiedergabe unterbrechen und fortsetzen

Kurz drucken - nächster Titel
- Lang drücken - Lautstärke erhöhen

1x kurz drucken - Titelanfang
2x kurz drucken - vorheriger Titel
- Lang drücken - Lautstärke verringern

Die genannten Funktionen können Sie auch über Ihr mobiles Gerät aktivieren.

Telefonieren

Der Laufsprecher ist mit einem integrierten Mikrofon ausgestattet (neben der Taste) und kann dazu auch als Freisprecheinrichtung verwendet werden. Die laufende Audiowiedergabe bei einer Bluetooth-Verbindung wird darauf unterbrochen.

1. Drücken Sie die Taste, um das eingehende Geschäft anzunehmen.

Das Geschäft wird über den Laufsprecher übertragen und Sie können frei sprechen.

Drücken Sie erneut, um das Geschäft zu beenden.

Sie konnen...

... das Geschäft auch wie gewohnt über ihr Smartphone annehmen und beenden.
... an Ihrhem Smartphone auswahlen, ob das Geschäft auf den Laufsprecher direkt übertragen werden soll oder ob private Geschäfte better am Smartphone geführt werden sollen. Weitere Informationen hierzu finden Sie in der Bedienungsanleitung Ihres Smartphones.

Abhängig von ihrem Smartphone wird die Audiowiedergabe nach dem Geschäft über den Laufsprecher ggf. wieder automatisch gestartet.

• Gesprach ablehnen - Drucken Sie 2x.

• Wahlwiederholung - Drucken Sie 2x, um die zuletzt gewählte Telefonnummer erneut zu wahlen.

Audiowedergabe über AUX

Mobile Audiogeräte ohne Bluetooth-Funktion können Sie mit dem mitgelieferten Audiokabel direkt mit dem Lautsprecher verbinden.

1. Stellen Sie ggf. den Lautsprecher aus.
2. Schließen Sie das Audiogerät mittels des Audiokabels an die 3,5 mm-Klinkenbuchse AUX des Laufsprechers an.
3. Schalten Sie mit der Taste den Laufsprecher ein.

4. Starten Sie die Wiedergabe am Audiogerät.

5. Stellen Sie die gewünschte Lautstärke am Laufsprecher und am externen Audiogerät ein.

Beachten Sie:

• Über die Taste * konnen Sie den Laufsprecher stummschalten.
• Wenn Sie bei der Audio-Wiedergabe via Bluetooth das Audiokabel an den Laufsprecher anschließen, wechselt dieser automatisch zum AUX-Eingang.
• Beim AUX-Betrieb ist die Telefonfunktion deaktiviert.
  Die Titelsteuerung erfolgt ausschließlich über das externe Audiogerät.

Karabinerhaken nutzen

Den Karabinerhaken konnen Sie z. B. nutzen, um den Laufsprecher an einer Gurtelschlaufe zu tragen.

Verwenden Sie den Karabinerhaken nicht für andere Zwecke, damit ist er nicht ausgelegt!

RESET-Funktion

Durch elektromagnetische Strahlungen im Umfeld kann es passieren, dass das Gerät nicht mehr reagiert.

-Halten Sie in thisem Fall die Taste ca. 8 Sekunden gedrückt, um ein Reset durchzufahren.

Danach reagiert der Laufsprecher wieder wie gewohnt.

Reinigen

-Reinigen Sie den Laufsprecher mit einem leicht feuchten Tuch und einem milden Spülmittel.

Achten Sie darauf, dass keine Feuchtigkeit ins Geräte-Innere gelangt.

Störung/Abhilfe

Störung Mögliche Ursache
Keine Funktion. • Laden Sie ggf. den Lautsprecher-Akku auf. • Falls der Akku vollgela- den ist: Führren Sie ein RESET durch.
Keine Audiowiedergabe.	• Prüfen Sie, ob ggf. die Wiedergabe unterbro- chen wurde (▷ drücken). • Lautstärke am Wie- dergabegerät und/ oder Lautsprecher zu niedrig eingestellt? • Stecker in Anschluss- buchse AUX einge- steckt?
Keine Bluetooth-Verbin-dung.	Ist Ihr mobiles GerätBluetooth-fähig?Beachten Sie dessenBedienungsanleitung.Ist die Bluetooth-Funktion eventuell deakti-viert?Kontrollieren Sie, obder Laufsprecher auchwirklich in der Bluetooth-Liste des mobilenGerätes erscheint.Platzieren Sie beimPairing beiden Gerätedicht beieinander undentfern den Sie andereGeräte mit Funküber-tragung aus ihrernachsten Umgebung.

Technischen Daten

Modell: Bluetooth-Lautsprecher BR 1701

Akku: Lithium-lonen-Akku

3.7 V --- 2200 mAh

Ladezeit: ca. 4-5 Stunden

Spieldauer: ca. 6-7 Stunden

Leistung: 2x3 W RMS

Schutzart: IPX6 (Schutz gegen starken Wasserstraße)

Bluetooth-Version: 4.1

Gewicht: 330 Gramm

Max. Sendeleistung: 4 dBM

Sendefrequency: 2,4 GHz

Inverkehrbringer: Waagen-Schmitt GmbH

Hammer Steindamm 27-29

Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus thisem Grund sind Design- und technische Änderungen jederzeit möglich.

Konformitätserklärung

Hiermit erklärt die Waagen-Schmitt GmbH, dass der Bluetooth-Lautsprecher BR 1701 den Richtlinien 2014/53/EU und 2011/65/EU entspricht.

Der vollständige Text der EU-Konformitätserklung ist unter der folgenden Internetadresse verfügbar:

www.adegermany.de/doc

Die Erklärung verliert ihre Gültigkeit, falls an dem Geräte eine nicht mit uns abgestimmte Änderung vorgenommen wurde.

Hamburg, Februar 2018
Waagen-Schmitt GmbH
Hammer Steindamm 27-29
22089 Hamburg, Germany

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch.

Bitte geben Sie den Antikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an ihren Handler zurück.

Entsorgen

Verpackung entsorgen

Entsorgen Sie die Verpackung sortenrein.
Geben Sie Pappe und Karton zum Altpapier,
Folien in die Wertstoff-Sammlung.

Articlelentsorgen

Entsorgen Sie den Antikel entsprechend der Vorschriften, die in Ihrlem Land gelten.

Geräte)dürfen nicht im normalen Hausmüll entsorgt werden

Am Ende seiner Lebensdauer ist der Articleeiner geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffeder Wiederverwertung zugefuhrt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich fur erhare Auskünfte an Ihr örtliches Entsorgungsunternehmen oder ihreCOMMUNALE Verwaltung.

Batterien und Akkus gehören nicht in den Hausmüll

Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch konnen Batterien und Akkus einer umweltschonenden Entsorgung zugeführrt werden.

Achtung!

Dieses Gerät enthalt einen Akku, der aus Sicherheitsgründen fest eingebaut ist und nicht entnommen werden kann, ohne das Gehäuse zu zerstären. Ein unsachgemäßer Ausbau stellt ein Sicherheitsrisiko dar. Geben Sie daher das Gerät ungeöffnet bei der Sammelstelle ab, die Gerät und Akku fachgerecht entsorgt. Informationen zu Sammelstellen, die Altgeräte kosten los entgegennehmen, erhalten Sie bei ihrer Gemeinde- oder Stadtverwaltung.
