BEDIENUNGSANLEITUNG BR 1704 ADE

4-in-1 Radio BR 1704 | 1705 Liebe Kundin, lieber Kunde! Sie haben sich für den Kauf eines qualitativ hochwertigen Produkts der Marke ADE entschieden, das intelligente Funktionen mit einem außergewöhnlichen Design vereint. Dieses Kompaktradio ist Ihr vielseitiger Begleiter durch den Tag. Die langjährige Erfahrung der Marke ADE stellt einen technisch hohen Standard und bewährte Qualität sicher. Wir wünschen Ihnen viel Freude mit diesem Produkt! Ihr ADE Team Allgemeines Über diese Anleitung Diese Bedienungsanleitung beschreibt den sicheren Umgang und die Pflege des Artikels. Bewahren Sie diese Bedienungsanleitung auf, falls Sie später etwas nachlesen möchten. Wenn Sie den Artikel an jemand anderen weitergeben, geben Sie auch diese Anleitung mit. Die Nichtbeachtung dieser Bedienungsanleitung kann zu Verletzungen oder Schäden am Artikel führen. Zeichenerklärung Dieses Symbol in Verbindung mit dem Wort GEFAHR warnt vor schweren Verletzungen. Dieses Symbol in Verbindung mit dem Wort WARNUNG warnt vor Verletzungen mittleren und leichten Grades. Dieses Symbol in Verbindung mit dem Wort HINWEIS warnt vor Sachschäden. Dieses Symbol kennzeichnet zusätzliche Informationen und allgemeine Hinweise. IM_Web_BR1704_1705_201803_V1Inhaltsverzeichnis

4-in-1 Radio BR 1704 | 1705 Bestimmungsgemäßer Gebrauch Dieses UKW-Radio verfügt über eine Weckfunktion und ist für den privaten Gebrauch in trockenen Innenräumen konzipiert. Für die gewerbliche Nutzung ist das Gerät ungeeignet. Sicherheit Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Gerät, Batterien und der Netzadapter (optional erhältlich) sind von Kindern jünger als 8Jahren fernzuhalten. Reinigung und Wartung durch den Benutzer dürfen nicht durch Kinder vorgenommen werden, es sei denn, sie sind 8Jahre oder älter und werden beaufsichtigt. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Radio und Netzadapter dürfen nicht in Wasser oder andere Flüssigkeiten getaucht werden. Stromschlaggefahr! Benutzen Sie das Radio bei Netzadapterbetrieb daher auch nicht in der Nähe von Feuchtquellen wie z. B. einem Waschbecken. Bei Netzadapter-Betrieb: Verwenden Sie nur den über unsere Service-Adresse erhältlichen Netzadapter und ersetzen Sie ihn nur durch den gleichen Typ. Der Netzadapter darf nur in trockenen Innenräumen verwendet werden und muss vor Feuchtigkeit geschützt werden.Sicherheit

4-in-1 Radio BR 1704 | 1705 Deutsch GEFAHR für Kinder Batterien können bei Verschlucken lebensgefährlich sein. Bewahren Sie Radio und Batterien deshalb für Kleinkinder unerreichbar auf. Wurde eine Batterie verschluckt, muss sofort medizinische Hilfe in Anspruch genommen werden. Halten Sie Kinder vom Verpackungsmaterial. Bei Verschlucken besteht Erstickungsgefahr. Gefahr durch Elektrizität (bei Netzadapter-Betrieb) Falls Sie das Gerät mit dem über unsere Service-Adresse erhältlichen Netzadapter betreiben: Schließen Sie das Gerät an eine ordnungsgemäß installierte Steckdose an, deren Spannung den „Technischen Daten“ entspricht. Achten Sie darauf, dass die Steckdose gut zugänglich ist, damit Sie im Bedarfsfall schnell den Netzadapter ziehen können. Benutzen Sie das Radio nicht, wenn Netzadapter oder Netzadapterkabel beschädigt sind. Decken Sie den Netzadapter nicht durch Vorhänge, Zeitungen etc. ab und sorgen Sie für ausreichende Belüftung. Der Netzadapter kann heiß werden. Wickeln Sie das Netzadapterkabel vor dem Anschluss vollständig ab. Achten Sie dabei darauf, dass das Kabel nicht durch scharfe Kanten oder heiße Gegenstände beschädigt wird. Ziehen Sie den Netzadapter aus der Steckdose: − bevor Sie das Radio reinigen, − wenn während des Betriebs offensichtlich eine Störung auftritt, − bei Gewitter. Ziehen Sie dabei immer am Netzstecker, nicht am Kabel. Nehmen Sie keine Veränderungen am Artikel oder am Anschlusskabel vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen, da nicht fachgerecht reparierte Geräte eine Gefährdung für den Benutzer darstellen. Ersetzen Sie nicht das Netzadapterkabel. Bei Beschädigung des Kabels oder des Netzadapters muss dieser verschrottet und durch einen Netzadapter des gleichen Typs ersetzt werden. Gefahr von Verletzungen Achtung: Explosionsgefahr bei unsachgemäßem Umgang mit Batterien. Batterien dürfen nicht geladen, mit anderen Mitteln reaktiviert, auseinander genommen, ins Feuer geworfen oder kurzgeschlossen werden. Vermeiden Sie den Kontakt der Batterieflüssigkeit mit Haut, Augen und Schleimhäuten. Bei Kontakt müssen Sie die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.Das bietet das 4-in-1 Radio

4-in-1 Radio BR 1704 | 1705 Hinweis von Sachschäden Schützen Sie das Radio vor Feuchtigkeit, Staub, Stößen, extremen Temperaturen und direkter Sonneneinstrahlung. Stellen Sie das Radio ausschließlich in einem trockenen, geschlossenen Raum auf. Nehmen Sie die Batterien aus dem Radio heraus, wenn diese verbraucht sind oder wenn Sie das Radio länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. Setzen Sie Batterien keinen extremen Bedingungen aus, indem Sie diese z. B. auf Heizkörpern oder unter direkter Sonneneinstrahlung lagern. Erhöhte Auslaufgefahr! Reinigen Sie Batterie- und Gerätekontakte bei Bedarf vor dem Einlegen. Tauschen Sie immer alle Batterien gleichzeitig aus. Setzen Sie nur Batterien des gleichen Typs ein, verwenden Sie keine unterschiedlichen Typen oder gebrauchte und neue Batterien miteinander. Nehmen Sie keine Veränderungen an dem Gerät vor. Lassen Sie Reparaturen nur von einer Fachwerkstatt durchführen und beachten Sie die Garantiebedingungen. Verwenden Sie keinesfalls harte, kratzende oder scheuernde Reinigungsmittel o.ä., um das Radio zu reinigen. Hierbei könnten die Oberflächen zerkratzen. Das bietet das 4-in-1 Radio UKW-Empfang Weckfunktion mit unterschiedlichen Weckquellen (Radio oder Alarmton) Ewiger Kalender Innenraum-Temperaturanzeige Lieferumfang Radio 2 Batterien LR6 (AA) / 1,5 V BedienungsanleitungAuf einen Blick

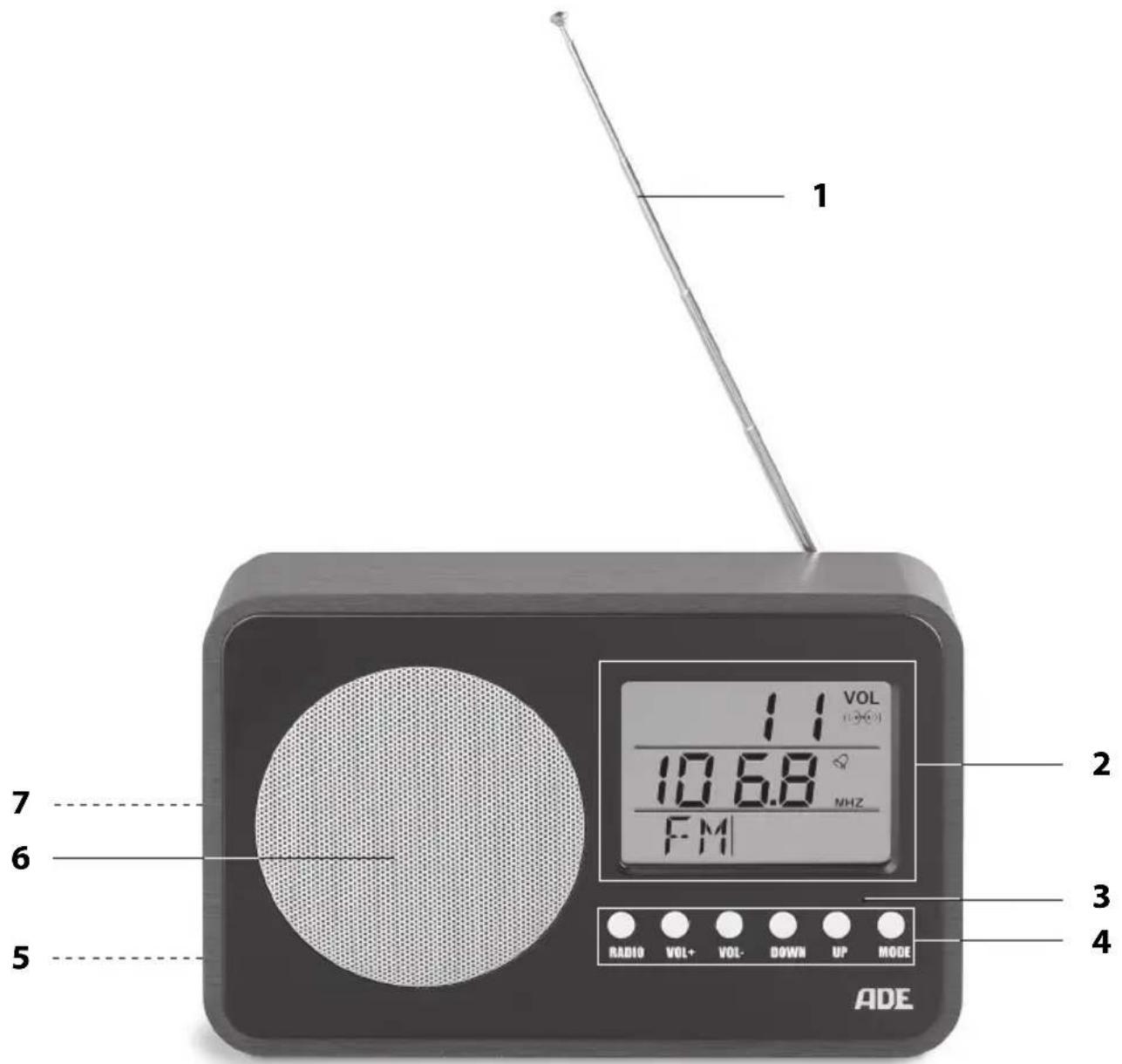

4-in-1 Radio BR 1704 | 1705 Deutsch Auf einen Blick Vorderansicht

1 Teleskop-Antenne 2 Display 3 Temperatursensor 4 Bedientasten (siehe nächste Seite) 5 Anschlussbuchse DC 3V für optional erhältlichen Netzadapter (Rückseite) 6 Lautsprecher 7 Batteriefach für 2x LR6 (AA), 1,5 V (Rückseite)Inbetriebnahme

4-in-1 Radio BR 1704 | 1705 Bedientasten von links nach rechts: Taste Funktion RADIO Radio ein- und ausschalten VOL+ Lautstärke erhöhen VOL- Lautstärke verringern DOWN angezeigte Werte verringern Frequenz einstellen UP angezeigte Werte erhöhen Frequenz einstellen Weckfunktion ein- und ausschalten Maßeinheit der Temperatur wechseln MODE Einstellmodus für Gerät- und Weckeinstellung aufrufen Vorgenommene Einstellung speichern Inbetriebnahme Batterien einlegen/wechseln Für den Gebrauch benötigen Sie 2 Batterien des Typs LR6 (AA), 1,5 V. Das Batteriefach befindet sich auf der Geräte-Rückseite.

1. Drücken Sie die Verschlusslasche des Batteriefachdeckels in Richtung

Batteriefachdeckel und nehmen Sie ihn ab.

2. Setzen Sie die Batterien ein, wie auf dem Batteriefachboden abgebildet. Beachten

Sie die richtige Polarität (+/-).

3. Setzen Sie den Batteriefachdeckel wieder auf.

Hinweise zum Netzadapter-Betrieb: Statt mit Batterien können Sie das Radio auch mit einem Netzadapter betreiben. Für mehr Informationen oder eine kostenpflichtige Bestellung wenden Sie sich bitte an: [e-mail]. Anschluss:

1. Stecken Sie den Stecker des Netzadapters in die Anschlussbuchse DC 3V auf der

Rückseite des Radios.

2. Stecken Sie den Netzadapter in eine Steckdose, deren Netzspannung den

„Technischen Daten“ entspricht.Radio

4-in-1 Radio BR 1704 | 1705 Deutsch Beachten Sie die Sicherheitshinweise im Abschnitt „Gefahr durch Elektrizität“. Bei Anschluss des Netzadapters erfolgt die Stromversorgung über das Stromnetz, auch wenn die Batterien eingelegt sind. Entnehmen Sie ggf. bereits eingelegte Batterien, um ein Auslaufen bei längerem Nichtgebrauch zu vermeiden. Grundeinstellungen vornehmen Sobald das Gerät mit Strom versorgt wird (Batterie oder Stromnetz), ertönt ein Piepton und im Display werden Standardwerte sowie die gemessene Raumtemperatur angezeigt.

1. Halten Sie die Taste MODE gedrückt, bis im Display „12 Hr“ (oder „24 Hr“) blinkt.

2. Wählen Sie mit der Taste DOWN oder UP das gewünschte Zeitformat aus. Beim

12-Stundenformat werden Nachmittagsstunden im Display mit „PM“ dargestellt.

3. Drücken Sie MODE, um die gewählte Einstellung zu speichern.

4. Gehen Sie weiter vor, wie beschrieben:

− Mit DOWN oder UP stellen Sie die Werte ein. − Mit MODE speichern Sie die Einstellung.

5. Nehmen Sie nacheinander folgende Einstellungen vor:

− Jahr − Monat − Tag − Stunde − Minute Danach sind die Einstellungen abgeschlossen. Radio Radio hören

1. Ziehen Sie die Teleskop-Antenne vollständig auseinander. Diese befindet sich in

einer Arretierung auf der Rückseite des Radios.

2. Drücken Sie die Taste RADIO.

3. Drücken Sie DOWN oder UP.

Das Gerät sucht automatisch die nächste Frequenz, die in ausreichender Stärke empfangen wird und gibt sie wieder. Beachten Sie die Display-Anzeige.

4. Stellen Sie mit den Tasten VOL+ und VOL- die gewünschte Lautstärke ein.

5. Sie schalten das Radio wieder aus, indem Sie RADIO drücken.Wecken

4-in-1 Radio BR 1704 | 1705 Empfang verbessern − Ziehen Sie die Teleskop-Antenne immer vollständig auseinander und drehen Sie sie, bis der Empfang am besten ist. − Versuchen Sie, ob das Radio den Sender auf einer anderen Frequenz empfängt. − Wechseln Sie ggf. den Standort des Gerätes. Sender manuell auswählen

1. Ziehen Sie die Teleskop-Antenne vollständig auseinander. Diese befindet sich in

einer Arretierung auf der Rückseite des Radios.

2. Drücken Sie die Taste RADIO.

3. Drücken Sie DOWN oder UP und halten Sie die Taste gedrückt, bis im Display „SCN“

4. Stellen Sie durch wiederholtes Drücken von DOWN oder UP in 0,1 MHz-Schritten

die gewünschte Frequenz ein. Diese manuelle Einstellfunktion ist ca. 5 Sekunden aktiv. Sobald „SCN“ nicht mehr im Display angezeigt wird, ist die Funktion wieder automatisch deaktiviert. Wecken Sie können sich von einem Radiosender oder von einem Standard-Alarmton wecken lassen. Wenn Sie UP oder DOWN gedrückt halten, erfolgt der Fortlauf der angezeigten Werte schneller. Weckzeit einstellen Sie können sich von einem Radiosender oder von einem Standard-Alarmton wecken lassen. Von einem Radiosender wecken lassen Zunächst müssen Sie festlegen, von welchem Radiosender Sie gewerkt werden möchten.

1. Schalten Sie das Gerät ein und wählen Sie den Radiosender, von dem Sie geweckt

2. Halten Sie MODE gedrückt, bis die Frequenz einige Male blinkt und im oberen Teil

des Displays zwei Lautsprecher-Symbole angezeigt werden.

3. Drücken Sie RADIO, um das Gerät auszuschalten.Wecken

1. Drücken Sie 2x die Taste MODE.

Im Display wird „RDO“ angezeigt.

2. Schalten Sie mit der Taste UP die Weckfunktion ein bzw aus.

− Ein: Im oberen Teil des Display werden die gewählte Frequenz und zwei Lautsprechersymbole angezeigt. − Aus: im Display wird - - - angezeigt.

3. Halten Sie einige Sekunden MODE gedrückt, bis im Display die Stundenziffer der

Alarmzeit anfängt zu blinken.

4. Stellen Sie mit UP und DOWN die gewünschte Weckstunde ein.

5. Drücken Sie MODE.

6. Stellen Sie mit UP und DOWN die gewünschte Weckminute ein.

7. Drücken Sie abschließend MODE.

Vom Standard-Alarmton wecken lassen Hierfür muss das Gerät ausgeschaltet sein (im Display wird die Temperatur, der Tag und das Datum angezeigt).

1. Drücken Sie die Taste MODE.

Im Display wird „ALM“ angezeigt.

2. Drücken Sie die Taste UP.

Im Display wird ein Glocken-Symbol angezeigt, die Weckfunktion ist aktiviert.

3. Halten Sie einige Sekunden MODE gedrückt, bis im Display die Stundenziffer der

Alarmzeit anfängt zu blinken.

4. Stellen Sie mit UP und DOWN die gewünschte Weckstunde ein.

5. Drücken Sie MODE.

6. Stellen Sie mit UP und DOWN die gewünschte Weckminute ein.

7. Drücken Sie abschließend 2x MODE.Wecken

4-in-1 Radio BR 1704 | 1705 Geweckt werden Zur eingestellten Zeit werden Sie von der ausgewählten Weckquelle (Radio oder Standardton) geweckt. Wenn Sie als Weckquelle das Radio ausgewählt haben, wird die Lautstärker mit zunehmender Weckdauer immer lauter, bis die max. Wecklautstärke „12“ erreicht ist. Autostopp-Funktion Wenn Sie keine Taste drücken, schaltet sich der Alarm bzw. das Radio nach ca. 30 Minuten automatisch aus. Weckfunktion für 24 Stunden unterbrechen Wecken mit Radio: Drücken Sie die Taste RADIO, um das Wecksignal zu unterbrechen. Sie werden am nächsten Tag zur gleichen Uhrzeit erneut geweckt (Glocken-Symbol wird weiter im Display angezeigt). Wecken mit Alarmton: Drücken Sie eine beliebige Taste, um das Wecksignal zu unterbrechen. Sie werden am nächsten Tag zur gleichen Uhrzeit erneut geweckt (Glocken-Symbol wird weiter im Display angezeigt). Weckfunktion ganz ausschalten Hierfür muss das Gerät ausgeschaltet sein (im Display wird die Temperatur, der Tag und das Datum angezeigt).

1. Drücken Sie MODE, damit „ALM“ im Display angezeigt wird.

2. Drücken Sie UP, um das Glockensymbol auszublenden.

Die Standard-Weckfunktion („Wecken mit Alarmton“) ist ausgeschaltet.

3. Drücken Sie erneut 1x MODE.

Die Lautsprechersymbole erlöschen und im Display wird - - - angezeigt. Die Radio- Weckfunktion ist ebenfalls ausgeschaltet.

5. Drücken Sie abschließend 1x bzw. 2x MODE, um in den normalen Modus zu

gelangen. Hinweise zur Weckfunktion Sie können die unterschiedlichen Weckquellen kombinieren. Beispielsweise können Sie sich um 07:00 vom Alarm wecken lassen und um 07:30 vom Radio. Wenn das Radio ausgeschaltet ist, können Sie durch wiederholtes Drücken von MODE die eingestellten Weckzeiten prüfen. Sie können sich auch von beiden Weckquellen gleichzeitig wecken lassen, indem Sie jeweils die gleiche Weckzeit einstellen.Sonstige Funktionen

4-in-1 Radio BR 1704 | 1705 Deutsch Sonstige Funktionen Radio zurücksetzen Setzen Sie das Radio auf seine Werkseinstellungen zurück, wenn das Gerät nicht oder falsch auf Tastendrücke reagiert oder im Display ungewöhnliche Anzeigen erscheinen.

1. Nehmen Sie die Batterien aus dem Batteriefach und warten Sie einen Moment.

2. Setzen Sie die Batterien wieder ein.

Beachten Sie die richtige Polarität der Batterien (+/-). Bei Netzadapter-Betrieb ziehen Sie für ein einen Moment den Netzadapter aus der Steckdose und stecken ihn dann wieder ein. Maßeinheit der Temperatur ändern − Drücken Sie bei ausgeschaltetem Radio kurz die Taste UP, um zwischen den Maßeinheiten Grad Celsius (°C) oder Grad Fahrenheit (°F) zu wählen. Reinigen − Entstauben Sie das Gehäuse bei Bedarf mit einem trockenen und weichen Tuch. Störung / Abhilfe Störung Mögliche Ursache Keine Funktion. Die Batterien sind leer. Die Batterien sind falsch eingelegt. Die Temperaturangabe im Display erscheint zu hoch. Prüfen Sie, ob das Radio direkter Sonnenstrahlung ausgesetzt ist. Die Anzeige ist unleserlich, die Funktion ist unklar oder die Werte sind offensichtlich falsch. Entnehmen Sie für einige Momente die Batterien. Das Radio schaltet sich plötzlich aus. Die Snooze-Funktion war aktiv. Sie erkennen die Snooze-Funktion beim Radio in Display an einem Bett-Symbol und „z

“. Das Radio wird hierbei nach 30 Minuten automatisch ausgeschaltet. Kein Fehler.Technische Daten

4-in-1 Radio BR 1704 | 1705 Technische Daten Modell: 4-in-1 Radio BR 1704 (dunkles Holz), BR 1705 (helles Holz) Stromversorgung Batterie: Batterie: 2x LR6 (AA), 1,5 V Netzadapter (optional): Netzadapter (optional erhältlich) Eingang: 100-240 V~, 50/60 Hz Ausgang: 3 V / 1 A Schutzklasse: II Maximale Leistungsaufnahme: 1,5 W Standby: 0,1 mW Radio Frequenzbereich: 87,5 -108 MHz Audio-Ausgangsleistung: 0,5 W RMS Messbereich Temperatur 0 °C - 50 °C (32 °F - 122 °F) Maße Radio: ca. 184 x 115 x 58 mm Inverkehrbringer: Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, Germany Unsere Produkte werden ständig weiterentwickelt und verbessert. Aus diesem Grund sind Design- und technische Änderungen jederzeit möglich. Konformitätserklärung Hiermit erklärt die Waagen-Schmitt GmbH, dass das Radio BR 1704 / BR 1705 den Richtlinien 2014/35/EU und 2011/65/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.ade-germany.de/doc Die Erklärung verliert ihre Gültigkeit, falls an dem Artikel eine nicht mit uns abgestimmte Änderung vorgenommen wurde. Hamburg, Februar 2018 Waagen-Schmitt GmbH Hammer Steindamm 27-29 22089 Hamburg, GermanyGarantie

4-in-1 Radio BR 1704 | 1705 Deutsch Garantie Die Firma Waagen-Schmitt GmbH garantiert für 2 Jahre ab Kaufdatum die kostenfreie Behebung von Mängeln aufgrund von Material- oder Fabrikationsfehlern durch Reparatur oder Austausch. Bitte geben Sie den Artikel im Garantiefall mit dem Kaufbeleg (unter Angabe des Reklamationsgrundes) an Ihren Händler zurück. Entsorgen Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Artikel entsorgen Entsorgen Sie den Artikel entsprechend der Vorschriften, die in Ihrem Land gelten. Geräte dürfen nicht im normalen Hausmüll entsorgt werden Am Ende seiner Lebensdauer ist der Artikel einer geordneten Entsorgung zuzuführen. Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden. Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab. Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung. Batterien und Akkus gehören nicht in den Hausmüll Alle Batterien und Akkus müssen bei einer Sammelstelle der Gemeinde, des Stadtteils oder im Handel abgegeben werden. Dadurch können Batterien und Akkus einer umweltschonenden Entsorgung zugeführt werden.General Information
