BEDIENUNGSANLEITUNG Puzzi 91 Bp Kärcher

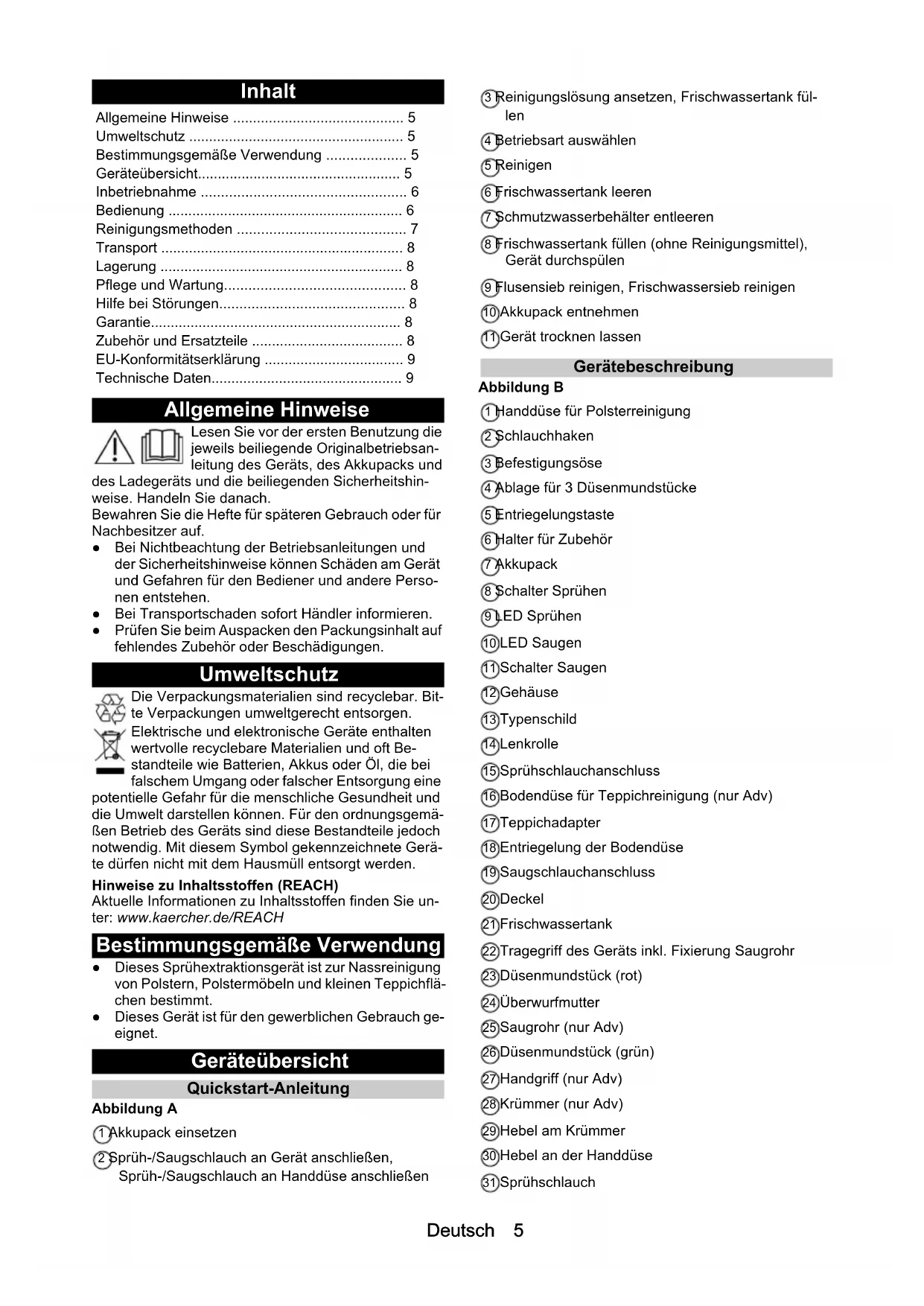

• BC DDeutsch 5 Inhalt Allgemeine Hinweise Lesen Sie vor der ersten Benutzung die jeweils beiliegende Originalbetriebsan- leitung des Geräts, des Akkupacks und des Ladegeräts und die beiliegenden Sicherheitshin- weise. Handeln Sie danach. Bewahren Sie die Hefte für späteren Gebrauch oder für Nachbesitzer auf. ● Bei Nichtbeachtung der Betriebsanleitungen und der Sicherheitshinweise können Schäden am Gerät und Gefahren für den Bediener und andere Perso- nen entstehen. ● Bei Transportschaden sofort Händler informieren. ● Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bit- te Verpackungen umweltgerecht entsorgen. Elektrische und elektronische Geräte enthalten wertvolle recyclebare Materialien und oft Be- standteile wie Batterien, Akkus oder Öl, die bei falschem Umgang oder falscher Entsorgung eine potentielle Gefahr für die menschliche Gesundheit und die Umwelt darstellen können. Für den ordnungsgemä- ßen Betrieb des Geräts sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekennzeichnete Gerä- te dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen finden Sie un- ter: www.kaercher.de/REACH Bestimmungsgemäße Verwendung ● Dieses Sprühextraktionsgerät ist zur Nassreinigung von Polstern, Polstermöbeln und kleinen Teppichflä- chen bestimmt. ● Dieses Gerät ist für den gewerblichen Gebrauch ge- eignet. Geräteübersicht Quickstart-Anleitung Abbildung A 1 Akkupack einsetzen 2 Sprüh-/Saugschlauch an Gerät anschließen, Sprüh-/Saugschlauch an Handdüse anschließen 3 Reinigungslösung ansetzen, Frischwassertank fül- len 4 Betriebsart auswählen 5 Reinigen 6 Frischwassertank leeren 7 Schmutzwasserbehälter entleeren 8 Frischwassertank füllen (ohne Reinigungsmittel), Gerät durchspülen 9 Flusensieb reinigen, Frischwassersieb reinigen 10 Akkupack entnehmen 11 Gerät trocknen lassen Gerätebeschreibung Abbildung B 1 Handdüse für Polsterreinigung 2 Schlauchhaken 3 Befestigungsöse 4 Ablage für 3 Düsenmundstücke 5 Entriegelungstaste 6 Halter für Zubehör 7 Akkupack 8 Schalter Sprühen 9 LED Sprühen 10 LED Saugen 11 Schalter Saugen 12 Gehäuse 13 Typenschild 14 Lenkrolle 15 Sprühschlauchanschluss 16 Bodendüse für Teppichreinigung (nur Adv) 17 Teppichadapter 18 Entriegelung der Bodendüse 19 Saugschlauchanschluss 20 Deckel 21 Frischwassertank 22 Tragegriff des Geräts inkl. Fixierung Saugrohr 23 Düsenmundstück (rot) 24 Überwurfmutter 25 Saugrohr (nur Adv) 26 Düsenmundstück (grün) 27 Handgriff (nur Adv) 28 Krümmer (nur Adv) 29 Hebel am Krümmer 30 Hebel an der Handdüse 31 Sprühschlauch Allgemeine Hinweise p. 5
• Umweltschutz p. 5
• Bestimmungsgemäße Verwendung p. 5
• Geräteübersicht p. 5
• Inbetriebnahme p. 6
• Bedienung p. 6
• Reinigungsmethoden p. 7
• Transport p. 8
• Lagerung p. 8
• Pflege und Wartung p. 8
• Hilfe bei Störungen p. 8
• Garantie p. 8
• Zubehör und Ersatzteile p. 8
• EU-Konformitätserklärung p. 9
• Technische Daten Deutsch 32 Saugschlauch 33 Sprüh-/Saugschlauch 34 Quickstart-Anleitung 35 Schmutzwasserbehälter, herausnehmbar 36 Tragegriff des Schmutzwasserbehälters 37 Dichtung am Deckel 38 Flusensieb 39 Frischwassersieb Tabelle Düsenmundstücke Inbetriebnahme p. 96

1. Schläuche vor jeder Inbetriebnahme auf Beschädi-

gung prüfen. Zubehör montieren

1. Nur Adv: Saugrohr auf Bodendüse aufstecken und

Überwurfmutter an der Bodendüse handfest anzie- hen.

2. Nur Adv: Bei Bedarf Handgriff auf Saugrohr schie-

ben und in gewünschter Position handfest anzie- hen.

3. Nur Adv: Krümmer auf Saugrohr stecken und Über-

wurfmutter am Krümmer handfest anziehen.

4. Saugschlauch auf den Saugschlauchanschluss des

Geräts stecken. Kupplung des Sprühschlauchs am Sprühschlauchanschluss des Geräts einstecken und einrasten.

5. Saugschlauch mit der Handdüse oder dem Krüm-

mer verbinden. Kupplung des Sprühschlauchs mit der Handdüse oder dem Krümmer verbinden und einrasten. Reinigungslösung ansetzen GEFAHR Gefahr durch Reinigungsmittel Gesundheits- und Beschädigungsgefahr Beachten Sie alle Hinweise, die den verwendeten Rei- nigungsmitteln beigegeben sind. Hinweis Warmes Wasser (maximal 50 °C) erhöht die Reini- gungswirkung. Temperaturbeständigkeit der zu reini- genden Fläche prüfen. Hinweis Zur Schonung der Umwelt sparsam mit Reinigungsmit- teln umgehen.

1. Frischwasser und Reinigungsmittel in einem saube-

ren Behälter mischen (Konzentration entsprechend den Angaben für das Reinigungsmittel). Reini- gungsmittel im Wasser auflösen. Frischwassertank füllen

1. Reinigungslösung in den Frischwassertank einfül-

len. Der Füllstand darf die Markierung „MAX“ nicht überschreiten. Entschäummittel Hinweis Bei der Reinigung von vorher schamponierten Teppich- böden entsteht Schaum im Schmutzwasserbehälter. Die Schaumbildung kann durch Zugabe von Ent- schäummittel verhindert werden.

1. Entschäummittel (Sonderzubehör) in Schmutzwas-

serbehälter geben. Akkupack einsetzen

1. Akkupack in Akkuhalter einschieben und einrasten.

Akkupack aufladen Hinweis Betriebsanleitung des Ladegeräts lesen und insbeson- dere die Sicherheitshinweise beachten! Hinweis Betriebsanleitung des Akkupacks lesen und insbeson- dere die Sicherheitshinweise beachten! Hinweis Der Akkupack ist bei Auslieferung teilgeladen. Vor Inbe- triebnahme und bei Bedarf aufladen. Hinweis Das Laden des Akkupacks kann nur in entnommenem Zustand erfolgen.

1. Entriegelungstaste drücken und Akkupack entneh-

2. Akkupack gemäß den Betriebsanleitungen des La-

degeräts und des Akkupacks aufladen. Bedienung Gerät einschalten

1. Schalter Sprühen drücken zum Einschalten der

Sprühpumpe. Die LED Sprühen leuchtet.

2. Schalter Saugen drücken zum Einschalten der

Saugturbine. Die LED Saugen leuchtet. Reinigungsbetrieb ACHTUNG Gefahr durch Reinigungslösung Beschädigungsgefahr Prüfen Sie den zu reinigenden Gegenstand vor dem Einsatz des Geräts an unauffälliger Stelle auf Farbecht- heit und Wasserbeständigkeit.

1. Lose Verschmutzung von zu reinigendem Gegen-

2. Zum Aufsprühen von Reinigungslösung, Hebel an

der Handdüse oder am Krümmer betätigen.

3. Die zu reinigende Fläche in überlappenden Bahnen

überfahren. Dabei die Düse rückwärts ziehen (nicht schieben).

4. Nur Adv: Bei Arbeitsunterbrechungen kann die Bo-

dendüse im Tragegriff des Geräts abgelegt werden.

5. Bei Düsenwechsel kann die Handdüse in den Halter

für Zubehör eingesteckt werden. Farbe Teile- num- mer Durch- flussmen-

Anwen- dung Zugelassen für Gerät Gelb 6.415-

0,55 l/min Polsterdü- se, kurz Puzzi 9/1 BpDeutsch 7 Gerät ausschalten

1. Schalter Saugen und Schalter Sprühen ausschal-

ten. Die LEDs erlöschen. Schmutzwasserbehälter entleeren

1. Ist der Schmutzwasserbehälter voll, Schalter Sau-

gen und Schalter Sprühen ausschalten.

3. Schmutzwasserbehälter aus dem Gerät nehmen

und entleeren. Frischwassertank leeren

1. Gerät ausschalten.

2. Hebel an der Handdüse oder am Krümmer zum Ab-

bauen des Drucks kurz betätigen.

3. Handdüse oder Krümmer vom Sprüh-/Saug-

4. Saugschlauch in den Frischwassertank hängen.

5. Schalter Saugen drücken zum Einschalten der

6. Frischwassertank leersaugen und Gerät ausschal-

8. Schmutzwasserbehälter aus dem Gerät nehmen

und entleeren. Gerät durchspülen

1. Handdüse oder Krümmer (mit Saugrohr und Boden-

düse) mit dem Saugschlauch verbinden.

2. Kupplung des Sprühschlauchs mit der Handdüse

oder dem Krümmer verbinden und einrasten.

3. Ungefähr 2 Liter Leitungswasser in den Frischwas-

sertank einfüllen. Kein Reinigungsmittel zugeben.

4. Schalter Sprühen drücken zum Einschalten der

5. Hand- oder Bodendüse über einen Abfluss halten.

6. Hebel an der Handdüse oder am Krümmer betäti-

gen und Gerät 1 bis 2 Minuten durchspülen.

7. Gerät ausschalten.

8. Schmutzwasserbehälter aus dem Gerät nehmen

und entleeren. Nach jedem Betrieb

1. Gerät durchspülen.

2. Schmutzwasserbehälter entleeren und unter flie-

ßendem Wasser reinigen.

3. Frischwassertank leeren.

4. Gerät äußerlich mit einem feuchten Tuch reinigen.

5. Zur Vermeidung von Geruchsbelästigung vor länge-

ren Stillstandszeiten gesamtes Wasser aus dem Gerät entfernen.

6. Gerät gründlich trocknen lassen: Deckel abnehmen

oder seitlich versetzen.

7. Flusensieb und Frischwassersieb reinigen, siehe

Pflege und Wartung. Gerät aufbewahren

1. Sprüh-/Saugschlauch und Handdüse entsprechend

Abbildung aufbewahren. Abbildung C

2. Gerät in einem trockenen Raum abstellen und vor

unbefugter Benutzung sichern. Reinigungsmethoden Normale Verschmutzung

1. Reinigungslösung in einem Arbeitsgang aufsprühen

und absaugen. Hinweis Ein nochmaliges Nachsaugen ohne Sprühen verkürzt die Trockenzeit. Starke Verschmutzung oder Flecken

1. Reinigungslösung bei ausgeschalteter Saugturbine

auftragen und 10 bis 15 Minuten einwirken lassen.

2. Fläche wie bei normaler Verschmutzung reinigen.

1. Nur Adv: Handdüse anstelle der Bodendüse anbrin-

2. Reinigungsmittel bei empfindlichen Stoffen geringer

dosieren und die Fläche mit ca. 200 mm Abstand besprühen. Anschließend nur absaugen. Reinigungstipps ● Stark verschmutzte Stellen vorab einsprühen und die Reinigungslösung 5 bis 10 Minuten einwirken lassen. ● Immer vom Licht zum Schatten (vom Fenster zur Tür) arbeiten. ● Immer von der gereinigten zur nicht gereinigten Flä- che arbeiten. ● Je empfindlicher der Belag (Orientbrücken, Berber, Polsterstoff) desto niedrigere Reinigungsmittelkon- zentration einsetzen. ● Teppichboden mit Juterücken kann bei zu nasser Arbeit schrumpfen und farblich ausbluten. ● Hochflorige Teppiche nach der Reinigung im nassen Zustand in Florrichtung aufbürsten (z. B. mit Florbe- sen oder Schrubber). ● Eine Imprägnierung nach der Nassreinigung verhin- dert eine schnelle Wiederverschmutzung des Textil- belags. ● Gereinigte Fläche zur Vermeidung von Druckstellen oder Rostflecken erst nach der Abtrocknung bege- hen oder mit Möbeln bestellen. ● Objekt zur Verbesserung des Reinigungsergebnis- ses nach Anwendung von Reinigungsmitteln mit klarem Wasser nachspülen. Reinigungsmittel Für weitere Informationen bitte Produktinformations- blatt und EU-Sicherheitsdatenblatt des entsprechenden Reinigungsmittels anfordern. Bezeichnung Name Dosierung Bestell- nummer CarpetPro Reini- ger (0,8 kg) RM 760 Pulver 1 % 6.295-175.0 CarpetPro Reini- ger, iCapsol (16 Stück) RM 760 Tabs 2 Tabs auf 8 Liter 6.295-850.0 CarpetPro Reini- ger, schnelltrock- nend (10 Liter) RM 767 flüssig 1,2 % 6.295-198.0 CarpetPro Reini- ger (10 Liter) RM 764 flüssig 1 % 6.295-854.0 CarpetPro Imprä- gnierung (5 Liter) RM 762 flüssig 20 % 6.295-852.0 Entschäumung (2,5 Liter) RM 761 flüssig 0,5 % 6.291-389.08 Deutsch Transport 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie beim Transport das Gewicht des Geräts.

1. Saugrohr auf den Tragegriff des Geräts legen.

2. Gerät beim Transport in Fahrzeugen nach den je-

weils geltenden Richtlinien gegen Rutschen und Kippen sichern. Lagerung 몇 VORSICHT Nichtbeachtung des Gewichts Verletzungs- und Beschädigungsgefahr Beachten Sie bei der Lagerung das Gewicht des Ge- räts. Das Gerät darf nur in Innenräumen gelagert werden.

1. Entriegelungstaste drücken und Akkupack entneh-

men, um eine Entladung zu vermeiden. Pflege und Wartung GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Entnehmen Sie den Akkupack. ● Die geräteseitigen Kontakte im Akkuhalter regelmä- ßig auf Verschmutzung prüfen und gegebenenfalls mit einem feuchten Tuch reinigen. Keine Reini- gungsmittel verwenden. Flusensieb reinigen

2. Schmutzwasserbehälter aus dem Gerät nehmen.

3. Flusensieb herausziehen.

4. Flusensieb regelmäßig unter fließendem Wasser

reinigen. Bei starker Verschmutzung Rahmen öff- nen und Vlies austauschen. Frischwassersieb reinigen

1. Frischwassersieb herausschrauben.

2. Frischwassersieb regelmäßig unter fließendem

Wasser reinigen. Düse reinigen

1. Überwurfmutter abschrauben.

2. Düsenmundstück reinigen.

Hilfe bei Störungen GEFAHR Gefahr eines Stromschlags Verletzungen durch Berühren von stromführenden Tei- len Schalten Sie das Gerät aus. Entnehmen Sie den Akkupack. Gerät läuft nicht

1. Akkupack aufladen.

2. Akkupack einsetzen.

3. Akkupack auf korrekten Sitz prüfen.

4. Gerät einschalten.

5. Überhitzte Platine abkühlen lassen.

Kein Wasseraustritt an der Düse

1. Frischwassertank auffüllen.

2. Kupplungen am Sprühschlauch auf korrekten Sitz

3. Düsenmundstück reinigen oder ersetzen.

4. Frischwassersieb reinigen.

5. Sprühpumpe defekt, Kundendienst aufsuchen.

Sprühstrahl einseitig

1. Düsenmundstück reinigen.

Ungenügende Saugleistung

1. Korrekten Sitz des Deckels prüfen.

2. Dichtung am Deckel und Auflagefläche am Gerät

4. Saugschlauch auf Verstopfung prüfen, bei Bedarf

reinigen. Sprühpumpe laut

1. Frischwassertank nachfüllen.

Starke Schaumbildung im Schmutzwasserbehälter

1. Entschäummittel (Sonderzubehör) in Schmutzwas-

serbehälter geben. Kundendienst Kann die Störung nicht behoben werden, muss das Ge- rät vom Kundendienst überprüft werden. Garantie In jedem Land gelten die von unserer zuständigen Ver- triebsgesellschaft herausgegebenen Garantiebedin- gungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Ma- terial- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden- dienststelle. (Adresse siehe Rückseite) Zubehör und Ersatzteile Nur Original-Zubehör und Original-Ersatzteile verwen- den, sie bieten die Gewähr für einen sicheren und stö- rungsfreien Betrieb des Geräts. Informationen über Zubehör und Ersatzteile finden Sie unter www.kaercher.com. Ersatzteilliste Nur KÄRCHER Original-Akkupacks verwenden, keine nicht-wiederaufladbaren Batterien. Bezeichnung Bestellnum- mer, Ersatz- teil Artikelnum- mer, unver- packt Akkupack Battery Power+ 36/75 2.445-043.0 6.445-059.0 Akkupack Battery Power+ 36/60 2.042-022.0 6.445-085.0 Akkupack Battery Power 36/50 2.445-031.0 6.445-039.0 Schnellladegerät Battery Power+ 36/60 (EU) 2.445-045.0 6.445-063.0 Schnellladegerät Battery Power+ 36/60 (GB) 2.445-047.0 6.445-065.0 Schnellladegerät Battery Power+ 36/60 (AU) 2.445-051.0 6.445-069.0Deutsch 9 EU-Konformitätserklärung Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart so- wie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Ge- sundheitsanforderungen der EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Ma- schine verliert diese Erklärung ihre Gültigkeit. Produkt: Sprühextraktionsgerät Typ: 1.101-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2011/65/EU 2014/30/EU Angewandte harmonisierte Normen EN IEC 63000: 2018 EN 55014-1: 2017 + A11: 2020 EN 55014-2: 2015 EN 60335-1 EN 60335-2-68 EN 62233: 2008 Angewandte nationale Normen

Die Unterzeichnenden handeln im Auftrag und mit Voll- macht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2020/10/01 Technische Daten Technische Änderungen vorbehalten. Puzzi 9/1 Bp (Adv) (Pack) Elektrischer Anschluss Nennspannung Akkupack V 36 DC Schutzart IPX4 Schutzklasse III Nennleistung W 500 Maximale Leistung W 575 Maximale Leistung Gebläsemotor W 570 Nennleistung Gebläsemotor W 550 Leistung Sprühpumpe W 4 Leistungsdaten Gerät Füllmenge Frischwasser l 9 Füllmenge Schmutzwasser l 7 Luftmenge (max.) l/s 57 Unterdruck (max.) kPa (mbar) 15,0 (150) Sprühdruck MPa 0,16 Sprühdruck (max.) MPa 0,22 Sprühmenge l/min 0,55 Temperatur der Reinigungslösung (max.) °C 50 Betriebszeit bei voller Akkuladung - Akkupack Battery Power 36/50 Minuten 23 Betriebszeit bei voller Akkuladung - Akkupack Battery Power+ 36/60 Minuten 27 Betriebszeit bei voller Akkuladung - Akkupack Battery Power+ 36/75 Minuten 35 Maße und Gewichte Typisches Betriebsgewicht kg 10,2 Länge x Breite x Höhe mm 545 x 340 x

Umgebungsbedingungen Umgebungstemperatur (max.) °C +40 Ermittelte Werte gemäß EN 60335-2-68 Schalldruckpegel L

dB(A) 70 Unsicherheit K

<2,5 Unsicherheit K m/s
