BEDIENUNGSANLEITUNG IAN 305842 Livarno Lux

Coerwerg 13 DE-59404 Spatz

GERMAN

Shad der Informationen - Last Information Update

Version des infinmetes - Derivate suiviante versite: Aktivite an aktiorte reineillich fachener

1. Bestimmungsgemäß Verwendung 3
2. Lieferumfang 3
3. Technische Daten 4
   4.Sicherheitshinweise 5
4. Urheberrecht 7
5. Vor der Inbetriebnahme 7

6.1 Der richtige Montageort 7
6.2 Benöttiges Werkzeug 8
6.3 Vorder Montage 8
6.4 Montage 9

1. Inbetriebnahme 12

7.1Bewegungsmelder (5) 12
7.2 LED-Strahler austrichten 13
7.3 Die Betriebsarten 14

8.Wartung/Reinigung. 15
9.Problemlösung 15
10. Umwelthinweise und Entsorgungsangaben 16
11. Hinweise zur Konformität 16
12. Hinweise zu Garantie und Serviceabwicklung 17

Herzlichen Glückwunsch!

Mit dem Kauf des LED-Strahlers mit Bewegungsfunktion LIVARNO LUX LSLR 16 A1, im Folgenden als LED-Strahler bezeichnet, haben sich für ein hochwertiges Produkt entschieden.

Die Bedienungsanleitung ist Bestandteil deses Produkt. Sie enthalt wichtige Hinweise fur Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkt mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschreiben und fur die angegebenen Einsatzbereiche. Handigen Sie alle Unterlagen bei Weitergabe des Produkt an Dritte mit aus.

1. Bestimmungsgemäß Verwendung

Der LED-Strahler ist nicht für den gewerblichen Einsatz bestimmt. Er ist für den Betrieb im Außen- und Innenbereich geeignet. Das Gerät erfüllt alle, im Zusammenhang mit der CE-Konformität, relevanten Normen und Standards. Bei einer nicht mit dem Hersteller abgestimmten Änderung des LED-Strahlers ist die Einhaltung dieser Normen nicht mehr gewährleistet.

2. Lieferumfang

LED-Strahler LIVARNO LUX LSLR 16 A1
- Montagematerial (2 Schrauben und 2 Dübel)
Bedienungsanleitung mit Sicherheitshinweisen

These Bedienungsanleitung ist mit einem ausklappbaren Umschlag versehen. Auf der Innenseite des Umschlags ist der LED-Strahler mit einer Bezifferung abgebildet (Abbildungen A bis C). Die Ziffern haben folgende Bedeutung:

1 Drehgelenk
2 Kippgelenk
3 Reflektor
4 Betriebsartenindikations-LED (verdeckt)
5 Bewegungsmelder
6 Schraube
7 Montageplatte
8 Entriegelungstaste
9 Anschlussklemme
10 Stromkabel (nicht im Lieferumfang / Hausanschluss)
11 Betriebsartentaster
12 Schraube (2 Stück, zur Wandmontage) - ohne Abbildung -
13 Dübel (2 Stück, zur Wandmontage) - ohne Abbildung -

3. Technische Daten

Strahler:

Marke:	LIVARNO LUX
Modellbezeichnung: LSLR 16 A1
Betriebsspannung: 220 - 240 V	~ (Wechselspannung), 50 Hz
Leistungsaufnahme kompletter LED-Strahler:	ca. 18 W (+/- 8%)
Schutzklasse: I (mit Schutzleiteranschluss)
Motorbetriebene Drehung Leuchtkopf: ca. 180° H
Schutzart:	IP44 (Spritzwasserschutz)
Leuchtmittel: 16 x 0,9 W Osram LED
Gesamtlichtstrom: ca. 1200 lm +/-5% (mit Abdeckung)
Farbtemperatur: ca. 4000 K (Neutralweiß)
LED-Abstrahlwinkel:	ca. 120°
Ra (Farbwiedergabeindex): > 80
Leuchtdauer: ca. 3 Minuten (nach letzter Sensorerfassung)
LED Lebensdauer:	≥ 60.000 Stunden
Betriebslage: senkrecht - Strahler oben, Bewegungsmelder (5) unter
max. projizierte Lichtfläche: ca. 30m² bei Montage in ca. 2m Höhe
Abmessungen (B x H x T): ca. 17,0 x 20,7 x 18,3 cm
Gewicht: ca. 737 g

Bewegungsmelder (5):

Erfassungswinkel Sensor: max. 270° H, 90°V
Erfassungsreichweite:	max. 10 m

Änderungen der technischen Daten sowie des Designs können ohne Ankündigung erfolgen.

4. Sicherheitshinweise

Vor der ersten Verwendung des LED-Strahlerslesen Sieitte die folgenden Anweisungen bereits durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist. Bewahren Sie diese Bedienungsanleitung sorgfältig als zukünftige Referenz auf. Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Bedienungsanleitung aus.

Jede zersprungene Schutzabdeckung ist zu ersetzen.

Der LED-Strahler hat einen Schutzleiteranschluss. Der Schutzleiter (gelb/grün) muss an die gekennzeichnete Anschlussklemme (9) angeschlossen werden.

GEFAHR! Dieses Symbol, mit dem Hinweis „Gefahr“, kennzeichnet eine drohende gefährliche Situation, die, wenn Sie nicht verhindert wird, zu schweren Verletzungen oder)sogar zum Tod führen kann.

WARNING! Dieses Symbol, mit dem Hinweis

"Warnung", kennzeichnet wichtige Hinweise für den sicheren Betrieb des Gerätes und zum Schutz des Anwenders.

ACHTUNG! Dieses Symbol, mit dem Hinweis

"Achtung", kennzeichnet wichtige Hinweise zum Schutz vor Sachschäden.

GEFAHR! Dieses Symbol warnt vor gefährlicher elektrischer Spannung!

Dieses Symbol gibt Ohnen informative Hinweise zum Thema.

GEFAHR! Elektrische Geräte gehören nicht in Kinderhände. Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder konnen mögliche Gefahren nicht immer richtig erkennen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr.

GEFAHR! Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie den LED-Strahler dazu aus. In diesen Fällen darauf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde. Atmen Sie keinesfalls Rauch aus einem möglichen Gerätebrand ein. Sollten Sie dennoch Rauch eingeatmet haben,uchen Sie einen Arzt auf. Das Einatmen von Rauch kann gesundheitsschädlich sein.

GEFAHR! Das Gehäuse des LED-Strahlersarf nicht beschädigt werden. Bei beschädigtem Gehäuse besteht Gefahr durch einen elektrischen Schlag.

GEFAHR! Öffnen Sie niemals das Gehäuse des LED-Strahlers, da dieser keine zu wartenden Teile enthalt. Bei geöffnetem Gehäuse besteht Gefahr durch einen elektrischen Schlag.

GEFAHR! In der Leuchte und an der Lichtquelle konnen gefährliche elektrische Spannungen anstehen und eine akute Gefahr für Personen darstellen.

WARNING! Benutzen Sie keinesfalls optische Instrumente, wie zum Beispiel ein Vergroßerungsglas, um direkt in den Lichtstrahl zu schauen. Dies kann zu Augenschäden führen. Bei dem Verdacht auf Augenschäden suchen Sie einen Arzt auf.

ACHTUNG! Es dürfen keine Gegenstände an den LED-Strahler gehängt werden. Das Gehäuse ist nicht zum Tragen von Lasten geeignet. Andernfalls konnte der LED-Strahler beschädigt werden.

5. Urheberrecht

Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches Kopieren oder Vervielfaltigen von Daten und Informationen ist ohne ausrückliche und schriftliche Genehmigung durch den Autor verboten. Dies betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.

6. Vor der Inbetriebnahme

Entnehmen Sie den LED-Strahler und das Montagematerial aus der Verpackung.

Prufen Sie den LED-Strahler auf Beschädigungen. Bei Beschädigungen darf der LED-Strahler nicht in Betrieb genommen werden.

Bitte wenden Sie sich bei defekter oder unvollständiger Lieferung an den Kundendienst des Herstellers.

6.1 Der richtige Montageort

Wahlen Sie den Montageort sorgfältig aus und bereiten Sie die Montage gut vor.

Legen Sie alle Einzelteile, benötigtes Werkzeug und Montagematerial griffbereit und geordnet zurecht.
Der LED-Strahler darf nur auf stabilen Untergründen, z.B. Mauerwerk montiert werden.
Die Spannungsvorsorgung darf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden.
Montieren Sie den LED-Strahler nicht über einer Wärmequelle oder in unmittelbarer Höhe zu anderen Lichtquellen. Beachten Sie bei der Auswahl des Montageortes auch die Abbildungen [D und E] auf der Umschlagseite.
Wahlen Sie den Montageort so, dass der LED-Strahler vor Wind, Regen und Verschmutzung geschützt ist.
Achten Sie darauf, dass der 180^ -Drehbereich des Leuchtkopfes uneingeschränkt gewährleistet ist.
Informieren Sie sich vorab, welches Montagematerial für den von Ihnen gewählten Montageort geeignet ist. Dem LED-Strahler liegt geeignetes Montagematerial für Beton bei.

6.2 Benötigtes Werkzeug

Folgende Werkzeuge sind nicht im Lieferumfang enthalten. Diese Liste dient ihren zur Orientierung. Die genaue Beschaffenheit der benöttigen Werkzeuge richtet sich nach den individuellen Gegebenheiten vor Ort.

Leiter
Spannungssprüfer
Wasserwaage, Gliedermaßstab, Bleistift
Bohrmaschine mit Bohrer
Kreuzschlitzschraubendreher, Schlitzschraubendreher
Maulschlüssel, Kombizange, Seiten Schneider

6.3 Vor der Montage

GEFAHR! Die Montagearf nur von einer autorisierten Elektrofachkraft durchgefuhrt werden! Die Spannungsversorgungarf ausschließlich über die elektrische Anlage des Gebäudes hergestellt werden.

GEFAHR! Der Stromkreis muss während der Montage abgeschalte sein!

GEFAHR! Achten Sie beim Bohren der Bohrlicher darauf, dass keine in der Wand liegenden Leitungen beschädigt werden.

Vor der Montage machen Sie sich mit den Einzelteilen des LED-Strahlers, sowie den Anleitungen und Abbildungen dieser Bedienungsanleitung vertraut und beachten Sie diese.

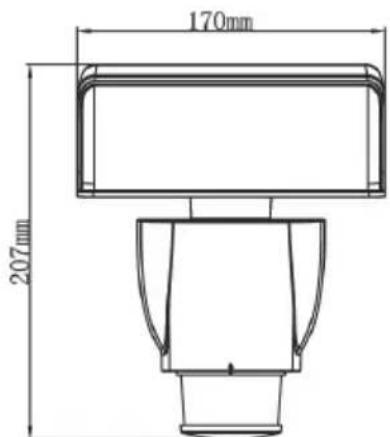

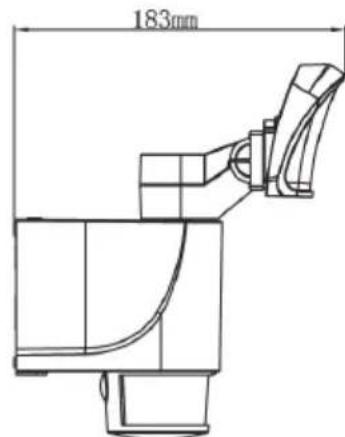

Beachten Sie insbesondere die Abmessungen des LED-Strahlers:

Stellen Sie sicher, dass die Leitung, an der der LED-Strahler angeschlossen werden soll, keine Spannung führt. Zu diesen Zweck entfernen Sie in Ihr Sicherungskosten die Sicherung des entsprechenden Stromkreises, bzw. schalten Sie die Sicherung in Stellung „0".
Überprüfen Sie die Spannungsfreiheit der Leitung unbedingt zusätzlich mit einem Spannungsprüfer!

6.4 Montage

Die Montage des LED-Strahlers muss als Wandmontage erfolgen.

Schalten Sie den Stromkreis aus.	ON OFF
Lösen Sie die Montageplatte (7) vom LED- Strahler, indem Sie die Schraube (6) mit einem Kreuzschlitzschraubendreher entfernen.	7 6
Drucken Sie nun die Entriegelungstaste (8) der Montageplatte (7) nach unten undziehen Sie die Montageplatte (7) an dem Zugband aus dem Gehäuse des LED-Strahlers Heraus.	8 7
Durchbohren Sie die vorgestanzten Montagelöcher und zeichnen Sie anschließend die Position der Bohrlocher an der Wand an, um danach die Wandbohrung durchzufahren. Setzen Sie die Dübel (13) in die gebohrten Löcher ein.	7 1.8 - 2.5m
Durchstehen Sie die Gummidichtigung der Kabeldurchführung (z.B. mit einem Schraubendreher) und schiben Sie anschließend dasVBorbereitete Anschlusskabel von hinten hindurch.	7 8 9 10 11 12
Drehen Sie jetzt die Schrauben (12) ein, um die Montageplatte (7) sicher an der Wand zu fixieren.	7 12
Entnahmen Sie die Zugentlastung, nachdem Sie die 2 Schrauben entfernt haben.	A B C D
Verdrehten Sie nun fachgerecht die Anschlussleitung in der Anschlussklemme (9) an der Montageplatte (7). Beachten Sie damit die Kennzeichnung der einzelnen Klemmen. Beachten Sie auch die Abbildung [B] auf der Umschlagseite.	9 00-1 00-2 00-3 00-4 00-5 Symbol Ader
Falls die Farbcodierung der bei Ihnen vorliegenden Anschlussleitung von der Nebenstehenden Illustration abweicht, muss die Anschlussleitung zwingend von einer Elektrofachkraft durchgemessen und die Belegung der einzelnen Adern festgestellt werden.	L 4 N blau
Fixeren Sie anschließend das Stromkabel (10),indem Sie die Zugentlastung mit den 2Schrauben wieder einsetzen.	107
Setzen Sie nun den LED-Strahler gerade auf dieMontageplatte (7) auf. Drücken Sie dieEntriegelungstaste (8) herunter und schiben Sieden LED-Strahler in Richtung Wand, bis dieEntriegelungstaste (8) in der Aussparung imGehäuse des LED-Strahlers einrastet.Drehen Sie als letzten Schritt die Schraube (6)mit dem Kreuzschlitzschraubendreher von unterdurch das Gehäuse des LED-Strahlers in dieMontageplatte (7) ein.	87
Schalten Sie den Stromkreis wieder ein.	ONOFF

7. Inbetriebnahme

7.1 Bewegungsmelder (5)

Achten Sie darauf, dass im Erfassungsbereich des Bewegungsmelders (5) keine Bewegungen vorkommen, die nicht erfasst werden sollen (z.B. Gehwege, StraBen). Die Sicht auf den zu überwachenden Bereich darf nicht durch Gegenstände o. ä. befindert werden.

Falls sich mehrere Personen im Erfassungsbereich des Bewegungsmelders (5) befinden, reagiert der Strahler jeweils auf die zuletzt erfasste Bewegung.

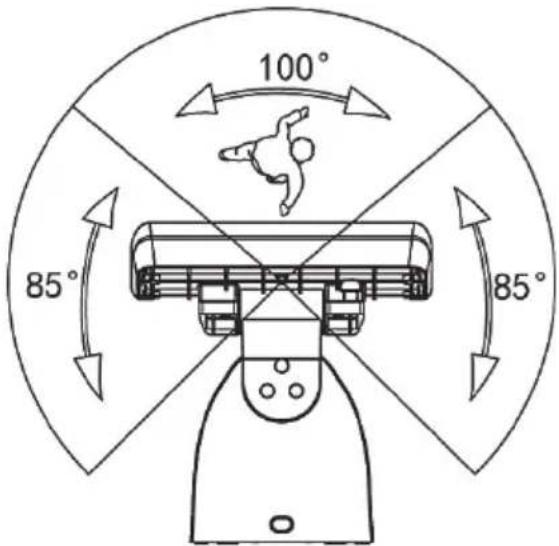

Der Bewegungsmelder (5) besteht aus drei Sensoren, die zusammen einen Erfassungsbereich von 270^ abdecken.

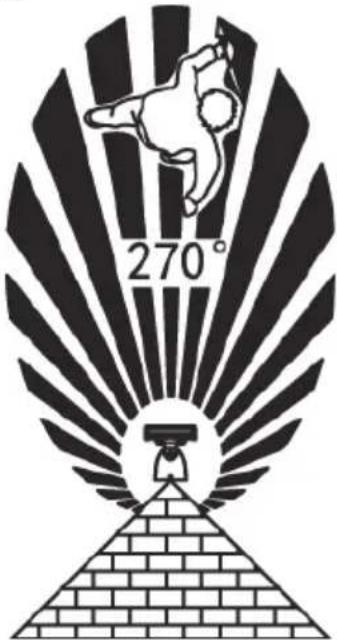

Falls Sie den LED-Strahler z. B. an einer Hausecke montieren wollen, kann der mögliche Erfassungsbereich von 270^ komplett ausgeschöft werden.

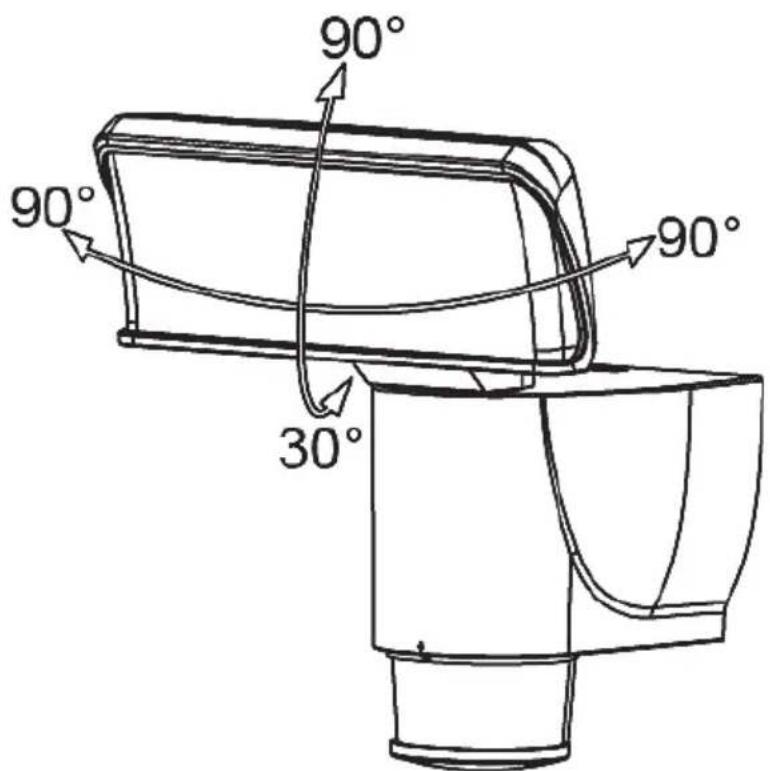

7.2 LED-Strahler ausrichten

Der LED-Strahler ist über das Drehgelenk (1) in einem Bereich von ca. 180^ automatisch drehbar.

Bitte richten Sie den LED-Strahler horizontal keinesfalls manuell aus. Die motorisierte Dreheinrichtung synchronisiert selbstständig

Über das Kippgelenk (2) ist der LED-Strahler nach oben in einem Bereich von ca. 90^ und nach unter in einem Bereich von ca. 30^ neigbar. Diese Einstellung konnen Sie ihren Gegebenheiten entsprechend anpassen.

7.3 Die Betriebsarten

Der LED-Strahler verfügt über die folgenden 4 Betriebsarten:

1			Nachtbetrieb mit Beleuchtung und Drehfunktion
2			Tag- und Nachtbetrieb mit Beleuchtung und Drehfunktion
3			Nachtbetrieb mit Beleuchtung und ohne Drehfunktion
4			Tag- und Nachtbetrieb mit Beleuchtung und ohne Drehfunktion

Auswahlder Betriebsart

Die Auswahl der Betriebsart erfolgt über den Betriebsartentaster (11). Nach einmaligem Drücken blinking die Betriebsartenindikations-LED (4). Erst danach konnen Sie den Betriebsartentaster (11) erneut betätigten, um in die{nachste Betriebsart zu wechseln.	11
Nach jedem Drücken des Betriebsartentasters (11) signalisiert ihren die Betriebsartenindikations-LED (4), welche Betriebsart ausgewählt wurde:	1 2 3
Betriebsart 1 blinkkt 1 mal
Betriebsart 2 blinkkt 2 mal
Betriebsart 3* blinkkt 3 mal
Betriebsart 4* blinkkt 4 mal
*Bitte beachten Sie, dass nach der Wahl der Betriebsarten 3 oder 4 die Bestätigung erst signalisiert wird, nachdem der LED-Strahler in die Mittelposition gefahren ist.	3

8. Wartung/Reinigung

Wartung

Der LED-Strahler beinhaltet keine zu wartenden Teile. Das LED-Leuchtmittel ist nicht auswechselbar.

Reinigung

GEFAHR! Der Stromkreis muss während aller Arbeiten am LED-Strahler, auch während der Reinigung abgeschaltet sein! Es besteht Gefahr durch elektrischen Schlag!

GEFAHR! Stellen Sie sicher, dass keine Flüssigkeiten in das Gehäuse des LED-Strahlers eindringen können. Es besteht die Gefahr eines elektrischen Schlages.

Verwenden Sie zur Reinigung des LED-Strahlers ein weiches, trockenes Tuch und keinesfalls Lösungsmittel oder Reiniger, die Kunststoff angreifen. Verwenden Sie bei stärkerer Verschmutzung nur ein leicht angefeuchtetes Tuch.

9. Problemlösung

Das Licht schaltet sich nicht ein

Der elektrische Anschluss ist defekt. Lassen Sie den elektrischen Anschluss von einer Elektrofachkraft prufen.

Das Licht schaltet Schnell ein und aus

Der Sensor wird durch Fremdlicht oder helle reflektierende Flächen gestört. Entfern den Sie die Fremdlichtquelle, bzw. die störenden Oberflächen.

Das Licht schaltet nicht aus

Im Erfassungsbereich des Bewegungsmelders (5) befinden sich Personen oder Gegenstände. Entfern den Sie diese.
Der LED-Strahler bewegt sich im Wind, wodurch der Bewegungsmelder (5) ständig auslõst. Befestigen Sie den LED-Strahler nur an einem stabilen Montageort.

10. Umwelthinweise und Entsorgungsangaben

Die mit einem dieser Symbole gekennzeichneten Geräte unterliegen der europäischen Richtlinie 2012/19/EU. Alle Elektro- und Elektronikaltgeräte müssen getrennt vom Hausmüll über darauf staatlich vorgesehene Stellen entsorgt werden.

Das Gerätarf nicht mit dem Haus- oder Sperrmüll entsorgt werden. Informationen zu Sammelplatzzen oder Abholungsterminen erfolhen Sie über ihre Gemeindeverwaltung oder über ihr örtliches Entsorgungsunternehmen.

Führer Sie auch die Verpackung einer umweltgerechten Entsorgung zu. Kartonagen können bei Altpapiersammlungen oder an öffentlichen Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und Kunststoffe des Lieferumfangs werden über Ihr örtliches Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung:

1-7: Kunststoffe / 20-22: Papier und Pappe / 80-98: Verbundstoffe.

11. Hinweise zur Konformität

C E

Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Entsprechende Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

Die vollständige EU-Konformitäserklarung kann unter folgendem Link

heruntergeladen werden:

www.targa.de/downloads/conformity/305842.pdf

12. Hinweise zu Garantie und Serviceabwicklung

Garantie der TARGA GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf these Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln these Products stehen ihren gegen den Verkäfer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschrankt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum.itte bewahren Sie den originalen Kassenbon gut auf. Diese Unterlage wird als Nachweis fur den Kauf benoigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum thesees Produktsein Material- oder Fabrikationsfehler auf, wird das Produkt von uns - nach unserer Wahl - fur Sie kosten los repariert oder ersetzt.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlangert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätrichtlinien sorgfällig produziert und vor Auslieferung gewissenhaft geprüft. Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkte, die normaler Abnutzung ausgesetzt sind und darauf als Verschleibe teile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder die aus Glas gefertigt sind. These Garantie verfüllt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäß Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen都认为 einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbrächlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Abwicklung im Garantiefall

Um eine schelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sieitte den folgenden Hinweisen:

-itte lessen Sie vor Inbetriebnahme Ihres Produktessorgfaltig die beigeufige Dokumentation. Sollte es mal zu einem Problem kommt, welches auf diese Weise nicht gelost werden kann, wenden Sie sichitte an unsere Hotline.

• Beite halten Sie für alle Anfragen den Kassenbon und die Artikelnummer bzw. wenn vorhanden die Seriennummer als Nachweis für den Kauf bereit.
• Für den Fall, dass eine telefonische Lösung nicht möglich ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein weiterführrender Service veranlasst.

Service

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

Telefon: [phone]

E-Mail: [e-mail]

IAN:305842

Hersteller

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunachst die oben benannte Servicestelle.

TARGA GmbH

Coesterweg 45

DE-59494 Soest

DEUTSCHLAND
