Produkttyp	Außen-LED-Leiste
Marke	Cameo
Modell	PIXBAR SMD SHORT IP G2
Abmessungen (L x H x T)	518 x 206 x 162 mm
Gewicht	7,5 kg
Stromversorgung	100-240 V, 50/60 Hz
Max. Leistungsaufnahme	95 W
Lichtquelle	160 SMD-LEDs RGB (3 Farben) + 96 SMD-LEDs kaltweiß, 16+8 Segmente
Lichtstrom	4.025 lm (Volllicht)
Abstrahlwinkel / Öffnungswinkel	72° / 94° (Volllicht), 84° / 96° (RGB), 70° / 76° (Strobe)
Schutzart	IP65 (vorübergehende Außennutzung)
Kühlung	Passive Konvektion, ohne Lüfter
Umgebungstemperatur	-20 °C bis 45 °C (Gerät), -10 °C bis 45 °C (Display)
Dimmer	8 / 16 Bit, Kurven linear, exponentiell, logarithmisch, S
Strobe	0 Hz - 20 Hz
Farbtemperatur (CCT)	2.100 K - 8.000 K

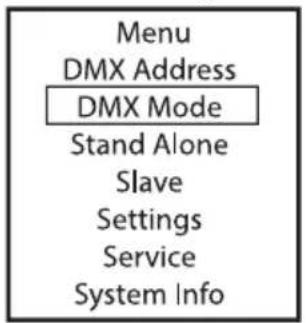

DMX-Modi	15 Modi (6 bis 65 Kanäle): Direct, Strobe, Pattern, Pixel usw.
Drahtlose Steuerung	Integriertes W-DMX (Empfänger/Sender)
Anschlüsse	XLR 5-polig IP65 (Ein-/Ausgang), Netz IP65 (Ein-/Ausgang)

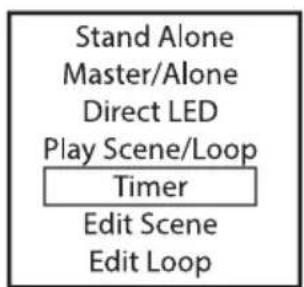

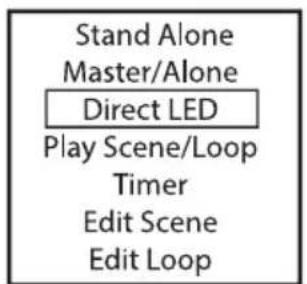

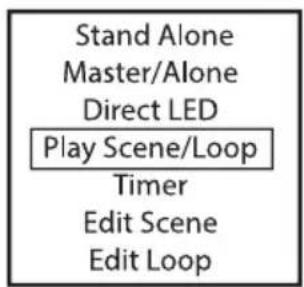

Autonome Funktionen	Direct LED, Play Scene, Play Loop, Timer, Slave
Min. Abstand zur beleuchteten Fläche	0,3 m
Gehäuse	Aluminium-Druckguss, schwarz epoxidharzbeschichtet
Lieferumfang	LED-Leiste, 2 Montagefüße, Frostfilter, Lichtschneider, Netzkabel
Sicherheit	Risikogruppe 2 (RG2) – nicht direkt in die Lichtquelle blicken

Häufig gestellte Fragen - PIXBAR SMD SHORT IP G2 Cameo

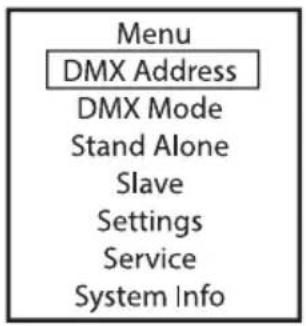

Wie stelle ich die DMX-Startadresse ein?

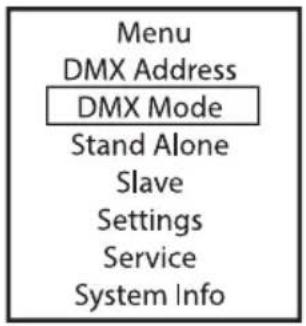

Drücken Sie im Hauptmenü MENU, wählen Sie DMX Address mit UP/DOWN aus, bestätigen Sie mit ENTER, stellen Sie die gewünschte Adresse mit UP/DOWN ein und bestätigen Sie mit ENTER.

Wie konfiguriere ich den Master/Slave-Modus?

Am Master-Scheinwerfer aktivieren Sie einen autonomen Modus (z.B. Direct LED) und stellen Sie Master/Alone auf Master. An den Slaves wählen Sie im Hauptmenü Slave und wählen eine Gruppe. Verbinden Sie die Geräte über DMX-Kabel oder W-DMX.

Kann ich dieses Gerät im Freien verwenden?

Ja, die Schutzart IP65 ermöglicht eine vorübergehende Außennutzung. Achten Sie darauf, die Dichtungsabdeckungen an nicht verwendeten Anschlüssen ordnungsgemäß zu schließen und die Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit) einzuhalten.

Wie reinige ich das Gerät?

Trennen Sie das Gerät vom Netz. Reinigen Sie die Oberflächen mit einem sauberen, feuchten Tuch. Die Luftöffnungen können mit Druckluft entstaubt werden (dabei die Lüfter blockieren). Verwenden Sie keine Scheuermittel.

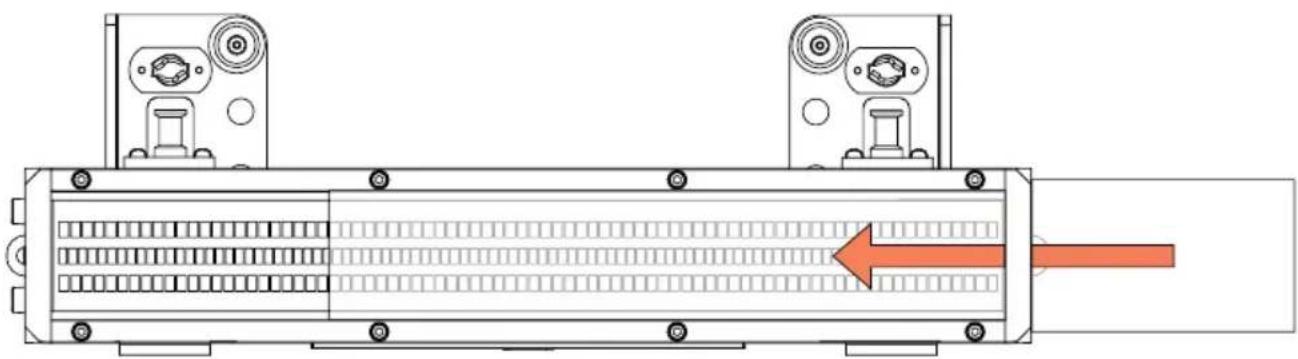

Wie setze ich den Frostfilter ein?

Öffnen Sie den Schieberiegel an einem Ende der Leiste (nach unten schieben). Setzen Sie den Frostfilter in die Halterung ein und schließen Sie den Riegel, um ihn zu fixieren.

Was tun bei Verlust des DMX-Signals?

Das Verhalten kann im Menü Settings > Signal Fail eingestellt werden. Optionen: Hold (letzter Befehl beibehalten), Last Stand Alone, Fade to Black (10s), Blackout, Scene 1 oder Full On.

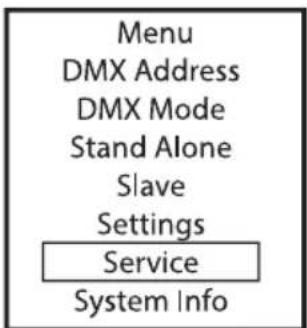

Wie setze ich das Gerät auf die Werkseinstellungen zurück?

Gehen Sie ins Menü Service > Load Default und wählen Sie Factory. Bestätigen Sie mit ENTER.

Was ist der Mindestabstand zur beleuchteten Fläche?

Der Mindestabstand beträgt 0,3 m. Dieser Wert ist auf dem Gerät und in den technischen Daten angegeben.

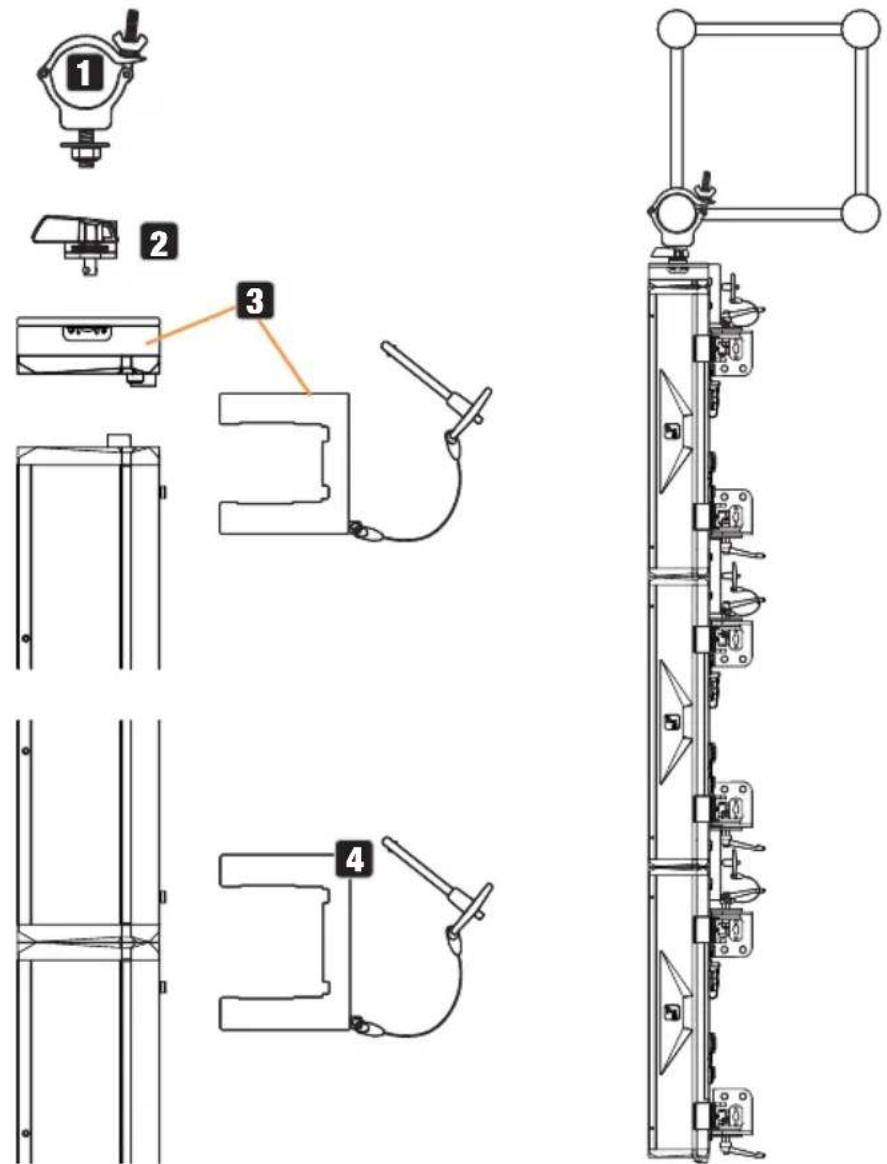

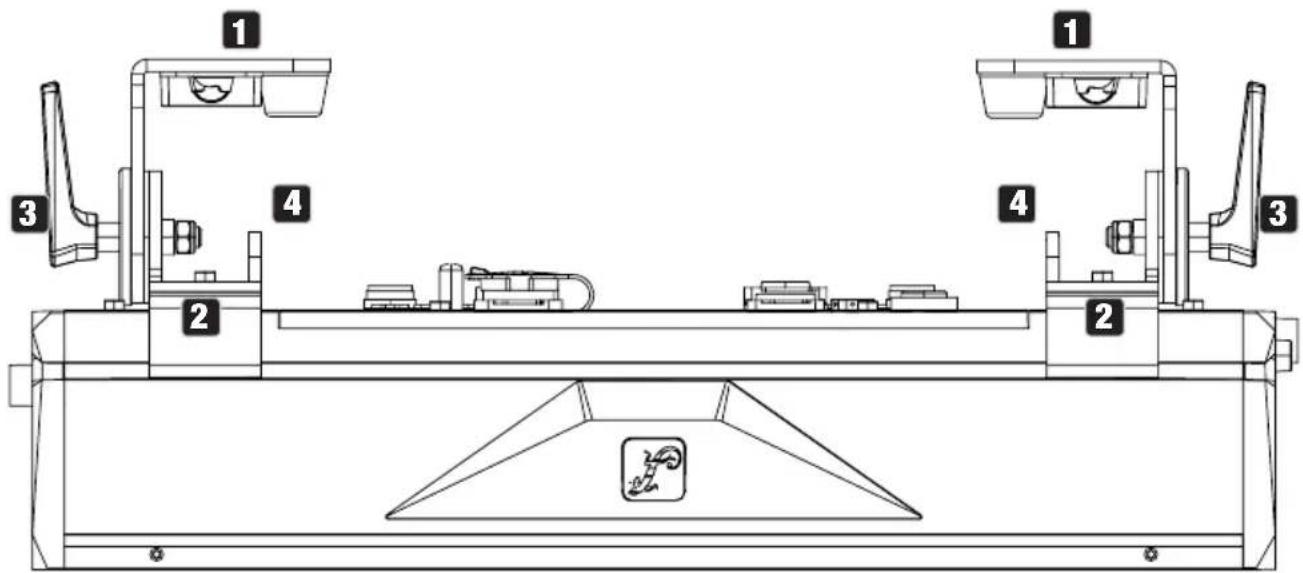

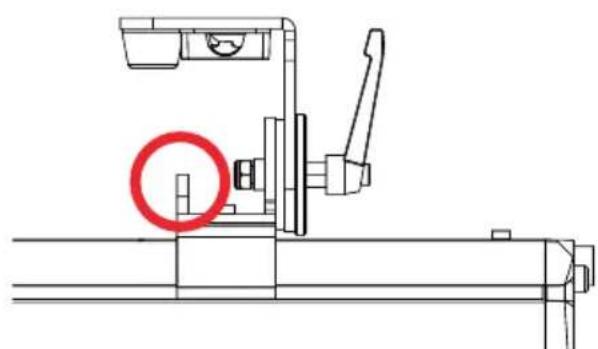

Wie montiere ich die Leiste an einer Metallkonstruktion?

Verwenden Sie optionale Strukturklemmen. Befestigen Sie diese an den Montagefüßen oder an einer Omega-Halterung (Art.-Nr. CLOMEGABRACKET1). Bei Überkopfmontage mit einem Sicherungsseil in der vorgesehenen Öse sichern.

Wie aktiviere ich W-DMX?

Im Menü Settings > Wireless > W-DMX W State stellen Sie auf On. Anschließend können Sie den Modus (Receive, Transmit) konfigurieren und die Kopplung über Link/Force to pair durchführen.

BEDIENUNGSANLEITUNG PIXBAR SMD SHORT IP G2 Cameo

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG 34

BESTIMMUNGSGEMÄSSER GEBRAUCH 34

BegrIFS- UND SYMBOLERKLARUNGEN 34

SICHERHEITSHINWEISE 35

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE 39

LIEFERUMFANG 39

EINFUHRUNG 39

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE 41

BEDIENUNG 42

MONTAGE 53

FROSTFILTER 57

BLENDSCHUTZ 57

PFLEGE, WARTUNG UND REPARATUR 58

OPTIONALES ZUBEHÖR 59

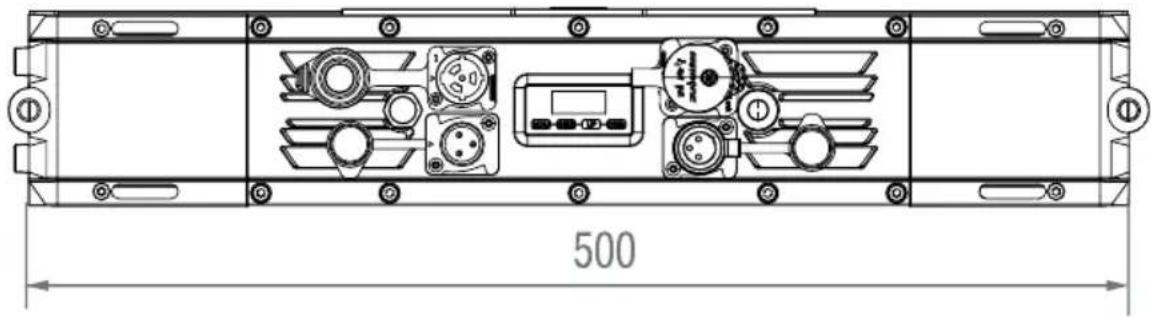

ABMESSAGENGEN 59

TECHNISCHE DATEN 60

ERLÄUTERUNGEN ZUR IP-SCHUTZART 62

MINDESTABSTAND ZUR BELEUCHTEDEN FLACHE 63

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN 63

ENTSORGUNG 63

HERSTELLERERKLÄRUNGEN 63

FRANÇAIS

INFORMATIONS SUR CE MANUEL D'UTILISATION 65

UTILISATION CONFORME 65

EXPLICATIONS DES TERMES ET DES PICTOGRAMMES 65

CONSIGNES DE SECURITE 66

REMARQUES CONCERNANT LES APPAREILS D'EXTÉRIEUR 70

MOBILES 70

CONTENU DU CARTON 70

INTRODUCTION 71

CONNECTEURS, COMMANDES ET INDICATEURS/AFFICHEURS 72

UTILISATION 73

MONTAGE 84

FILTRE FROST 88

COUPE-FLUX 88

ENTRETIEN, MAINTENANCE ET RÉPARATION 89

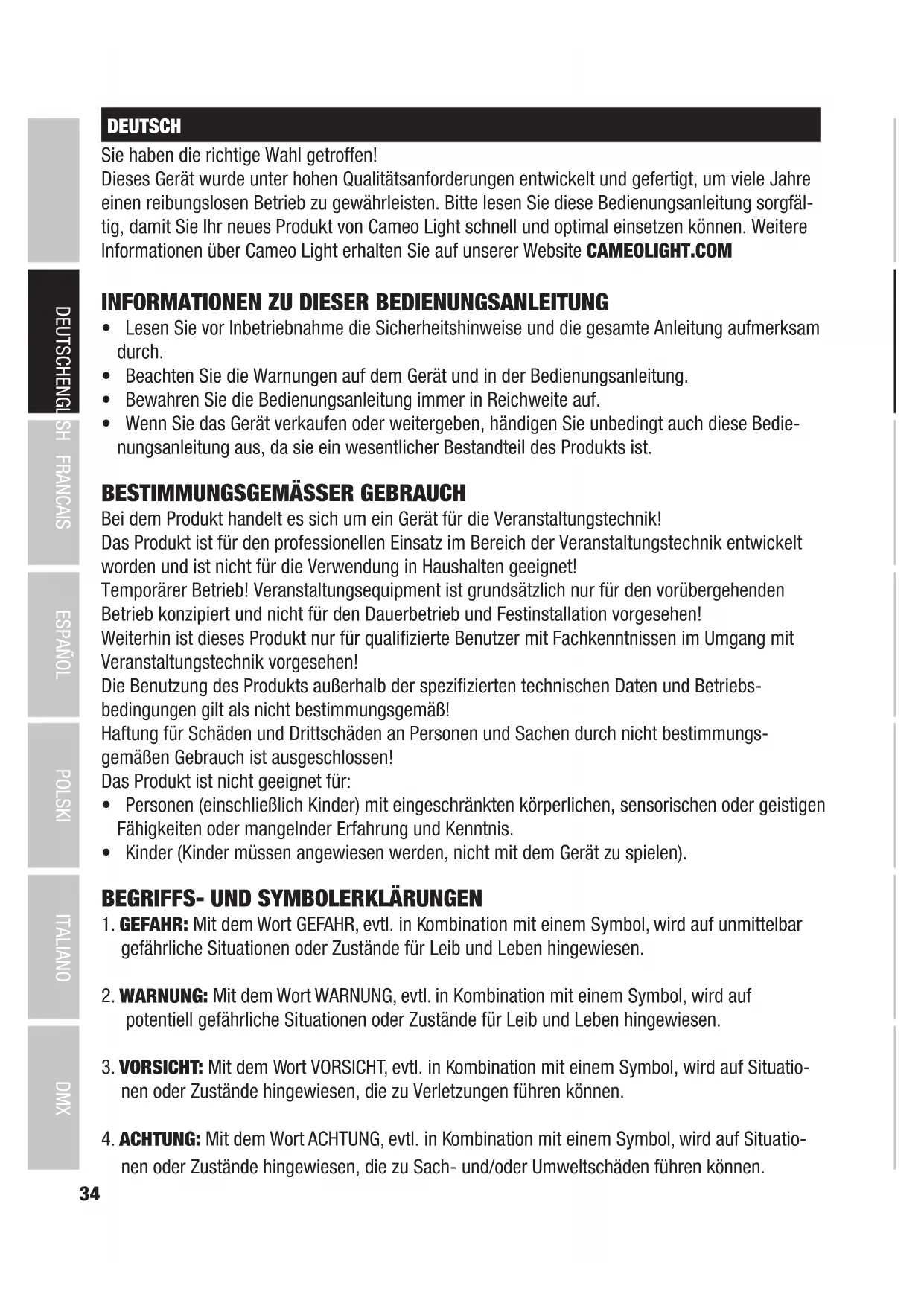

Sie haben die richtige Wahl getroffen!

Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um die Jahre einen reibungslosen Betrieb zu gewährleisten.itte lessen Sie diese Bedienungsanleitung sorgfällig, damit sie Ihr neues Produkt von Cameo Light schnell und optimal einsetzen konnen. Weitere Informationen über Cameo Light erhalten Sie auf unserer Website CAMEOLIGHT.COM

INFORMATIONEN ZU DIESER BEDIENUNGSANLEITUNG

• Lesen Sie vor Inbetriebnahme die Sicherheitshinweise und die gesamte Anleitung aufmerksam durch.
• Beachten Sie die Warnungen auf dem Gerät und in der Bedienungsanleitung.
• Bewahren Sie die Bedienungsanleitung immer in Reichweite auf.
• Wenn Sie das Gerät verkaufen oder weitergeben, handigen Sie unbedingt auch diese Bedieu-nungsanleitung aus, da sie ein wesentlicher Bestandteil des Produkts ist.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Bei dem Produkt handelt es sich um ein Gerät für die Veranstaltungstechnik!

Das Produkt ist für den professionellen Einsatz im Bereich der Veranstaltungstechnik entwickelt worden und ist nicht für die Verwendung in Haushalten geeignet!

Temporaler Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert und nicht für den Dauerbetrieb und Festinstallation vorgesehen!

Weiterhin ist这点es Produkt nur fur qualifizierte Benutzer mit Fachkenntnissen im Umgang mit Veranstaltungstechnik vorgesehen!

Die Benutzung des Produkts außerhalb der spezifizierten technischen Daten und Betriebsbedingungen gilt als nicht bestimmungsgemäß!

Haftung für Schäden und Drittschäden an Personen und Sachen durch nicht bestimmungs-gemäß Gebrauch ist ausgeschlossen!

Das Produkt ist nicht geeignet für:

• Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kennnis.
• Kinder (Kinder mussen angewiesen werden, nicht mit dem Gerät zu speilen).

BEGRIFFS- UND SYMBOLERKLÄRUNGEN

1. GEFAHR: Mit dem Wort GEFAHR, evtl. in Kombination mit einem Symbol, wird auf unmittelbar gefährliche Situationen oder Zustände für Leib und Leben hingeswiesen.
2. WARNING: Mit dem Wort WARNING,,evtl. in Kombination mit einem Symbol, wird auf potentiell gefährliche Situationen oder Zustände fur Leib und Leben hingewiesen.
3. VORSICHT: Mit dem Wort VORSICHT, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände fingewiesen, die zu Verletzungen führen können.
4. ACHTUNG: Mit dem Wort ACHTUNG, evtl. in Kombination mit einem Symbol, wird auf Situationen oder Zustände fingewiesen, die zu Sach- und/oder Umweltschäden führen können.

Dieses Symbol kennzeichnet Gefahren, die einen elektrischen Schlag verursachen können.

Dieses Symbol kennzeichnet Gefahrenstellen oder gefährliche Situationen.

Dieses Symbol kennzeichnet Gefahren durch heiBe Oberflächen.

Dieses Symbol weist daraufhin, dass es vermieden werden muss, in die Lichtquelle zu schauen oder zu starren.

Dieses Symbol kennzeichnet ein Gerät, in dem sich keine vom Benutzer austauschbaren Teile befinden.

Dieses Symbol kennzeichnet ergänzende Informationen zur Bedienung des Produkts.

SICHERHEITSHINWEISE

GEFAHR:

1. Öffnen Sie das Gerät nicht und verändern Sie es nicht.

2. Wenn Ihr Gerät nicht mehr ordnungsgemäß Funktioniert, Flüssigkeiten oder Gegenstände in das Geräteinnere gelangt sind, oder das Gerät anderweitig beschädigt wurde, schalten Sie es soit aus und trennen es von der Spannungsvorsorgung. Dieses Gerät darf nur von autorisiertem Fachpersonal repariert werden.

3. Bei Geräten der Schutzklasse 1 muss der Schutzleiter korrekt angeschlossen werden. Unterbrechen Sie niemals den Schutzleiter. Geräte der Schutzklasse 2 haben keinen Schutzleiter.

4. Sorgen Sie damit, dass spannungsführende Kabel nicht geknicht oder anderweitig Mechanisch beschädigt werden.

5. Überbrücken Sie niemals die Gerätesicherung.

WARNING:

1. Das Gerätarf nicht in Betrieb genommen werden, wenn es offensichtliche Beschädigungenaufweist.
2. Das Gerätarf nur im spannungsfreien Zustand installiert werden.
3. Wenn das Netzkabel des Geräts beschädigt ist, darf das Gerät nicht in Betrieb genommenwerden.
4. Fest angeschlossene Netzleitungen dürfen nur von einer qualifizierten Person ersetzt werden.

ACHTUNG:

1. Nehmen Sie das Gerät nicht in Betrieb, wenn es starken Temperaturschwankungen ausgesetzt war (beispielsweise nach dem Transport). Feuchtigkeit und Kondensat konnten das Gerät beschädigen. Schalten Sie das Gerät erst ein, wenn es Umgebungstemperatur erreicht hat.
2. Stellen Sie safer, dass die Spannung und die Frequenz des Stromnetzes mit den auf dem Gerät angegebenen Werten übereinstimmen. Verfügt das Gerät über einen Spannungswahlschalter, schließen Sie das Gerät erst an, wenn dieser korrekt eingestellt ist. Nutzen sie nur geeignete Netzkabel.
3. Um das Gerät allpolig vom Netz zu trennen genügt es nicht, den Ein-/Aus-Schalter am Gerät zu betätigten.
4. Stellen Sie sicher, dass die eingesetzte Sicherung dem auf dem Gerät abgedruckten Typ entspricht.
5. Stellen Sie sicher, dass geeignete Maßnahmen gegen Überspannung (z.B. Blitzschlag) ergriffen wurden.
6. Beachten Sie den angegebenen maximalen Ausgangsstrom an Geräten mit Power Out Anschluss. Beachten Sie, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den vorgegebenen Wert nicht überschreitet.
7. Ersetzen Sie steckbare Netzleitungen nur durch Originalleitungen.

GEFAHR:

1. Erstickungsgefahr! Kunststoffbeutel und Kleinteile müssen außer Reichweite von Personen (einschließlich Kindern) mit eingeschrankten körperlichen, sensorischen oder geistigen Fähigkeiten aufbewahrt werden.
2. Gefahr durch Herabfallen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Verwenden Sie ausschließlich geeignete Stative bzw. Befestigungen (im Besonderen bei Festinstallationen). Stellen Sie sicher, dass Zubehör ordnungsgemäß installiert und geschichert ist. Achten sie damit darauf, dass geltende Sicherheitsbestimmungen eingehalten werden.

WARNING:

1. Verwenden Sie das Gerät nur in der vorgesehenen Art und Weise.
2. Betreiben Sie das Gerät nur mit dem vom Hersteller empfohlenen und vorgesehenen Zubehör.
3. Beachten Sie bei der Installation die für Ihr Land geltenden Sicherheitsvorschriften.
4. Überprüfen Sie nach dem Anschluss des Geräts alle Kabelwege, um Schäden oder Unfälle, z. B. durch Stolperfallen zu vermeiden.
5. Beachten Sie unbedingt den angegebenen Mindestabstand zu normal entflammbaren Materialien! Sofern dieser nicht explizit ausgewiesen ist, beträgt der Mindest-abstand 0,3 m.
6. Beachten Sie unbedingt den auf dem Gerät abzulesenden Mindestabstand zur beleuchteten Fläche!

VORSIGHT:

1. Bei beweglichen Bauteilen wie Montagebügen, oder sonstigen beweglichen Bauteilen besteht die Möglichkeit sich zu klemmen.
2. Bei Geräten mit motorisch angetriebenen Bauteilen besteht Verletzungsgefahr durch die Bewegung des Gerätes. Plätzliche Gerätebewegungen können zu Schreckreaktionen führen.
3. Die Gehäuseoberfläche des Gerats kann sich im regulären Betrieb stark erwarten. Stellen Sie safer, dass ein versehentliches Berühren des Gehäuses ausgeschlossen ist. Lassen Sie das Gerät vor dem Abbau, vor Wartungsarbeiten und vor dem Aufladen etc. immer ausreichend abkühlen.

ACHTUNG:

1. Installieren und betreiben Sie das Gerät nicht in der Höhe von Heizkörpern, Wärme speichern, Öfen oder sonstigen Wärmequellen. Sorgen Sie darüber, dass das Gerät immer so installiert ist, dass es ausreichend gekühlt wird und nicht überhitzen kann.
2. Platzieren Sie keine Zündquellen wie z.B. brennende Kerzen in der Höhe des Geräts.
3. Lüftungsöffnungen darüber nicht abgedeckt und Lüfter nicht blockiert werden.
4. Nutzen Sie zum Transport die Originalverpackung oder vom Hersteller davon vorgesehene Verpackungen.
5. Vermeiden Sie, dass Erschütterung oder Schläge auf das Gerät einwirken.
6. Beachten sie die IP-Schutzart, sowie die Umgebungsbedingungen wie Temperatur und Luftfeuchtigkeit entsprechend der Spezifizierung.
7. Geräte können stetig weiterentwickelt werden. Bei abweichenden Angaben zu Betriebsbedingungen, Leistung oder sonstigen Geräteeigenschaften zwischen Bedienungsanleitung und Gerätebeschriftung, hat immer die Angabe auf dem Gerät Priorität.
8. Das Gerät ist nicht für tropische Klimazonen und für den Betrieb oberhalb 2000 m über NN geeignet.
9. Sofern nicht explizit ausgewiesen, ist das Gerät nicht für den Betrieb unter Marinebedingungen geeignet.

HINWEIS:

Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets bzw. Zubehor beachten Sie unbedingt die beiliegende Anleitung.

VORSICHT! WICHTIGE HINWEISE IN BEZUG AUF LICH-PRODUKTE!

1. Dieses Gerät ist ein Gerät der Risikogruppe 2. Blichen Sie nicht in die Lichtquelle! Starren Sie nicht den Lichtstrahl! Schauen Sie nicht mit optischen Instrumenten, wie Lupen oder Ferngläser, direkt in die Lampe!

1. Stroboskopeffekte konnen bei empfindlichen Menschen epileptische Anfälle auslösen!

1. In diesen Leuchten sind fest installierte Leuchtmittel verbaut, welche nicht durch den Benutzer zu tauschen sind. Die in dieser Leuchtete enthaltene Lichtquelle scarf nur vom Hersteller oder seinem Servicepartner oder einer ähnlich qualifizierten Person ausgetauscht werden.

SIGNALÜBERTRAGUNG UND STEUERUNG PER FUNK (Z.B. W-DMX ODER AUDIO-FUNKSYSTEME, BLUETOOTH):

Die Qualität und Leistungsfähigkeit kabelloser Signalübertragungen ist generell abhängig von den Umgebungsbedingungen.

Einfluss auf die Reichweite und Signalstätigkeit haben z.B.:

Abschirmung (z.B. Mauerwerk, Metallbauten, Wasser)

Hohes Funkaufkommen (z.B. starke W-LAN Netze)

Interferenzen

Elektromagnetische Strahlung (z.B. LED-Videowände, Dimmer)

Alle Reichweitenangaben beziehen sich auf Freifeldanwendung mit Sichtkontakt ohne Störeinflüsse!

Der Betrieb von Sendeanlagen unterliegt behördlichen Bestimmungen. Diese können regional unterschiedlich ausfallen und müssen vor Inbetriebnahme vom Betreiber überprüft werden (z.B. Funkfrequenz und Sendeleistung).

WARNING: Geräte mit kabelloser Signalübertragung sind nicht für den Betrieb in sensiblen Bereichen, in denen Funkbetrieb zu möglichen Wechselwirkungen führen kann, geeignet. Dazu zahlen z.B.:

• Krankenhäuser, Gesundheitszentren oder andere Einrichtungen des Gesundheitswesen, die Patientenbehandlungen mit Fachpersonal und -ausrüstung durchfahren.
• Ex-Bereiche der Klassen I, II und III
  Sperrbereiche
  Militärische Einrichtungen
• Flugzeuge oder Fahrzeuge
• Bereiche, in denen die Nutzung von Mobiltelefonen untersagt ist

SIGNALÜBERTRAGUNG PER W-DMX

WARNING: GenerellarfabelloseDMX-Übertragungnicht furAnwendungen mit SicherheitsrelevantenFaktorengenutztwerden,dieimFalle einesVersagensPersonen-oderSachschadenzur Folgehabenkonnen.

Dies gilt im Speziellen für bewegte Szenen- oder Traversenstrukturten, für DMX-gesteuerte Motoren/Hebezeuge oder Hebevorrichtungen zum Betreiben von DMX-betriebenen Bühnenliften, Hydraiksystemen oder vergleichbaren beweglichen Komponenten.

Weiterhinarf kabellose DMX-Übertragung nicht zum Auslösen von Flammen- oder pyrotechnischen Geräten,explosionsgetriebenen Effekten,sowie zur Steuerung von Gas oder Flüssigkeitseffekten benutzt werden.Dazu zahlen z.B.Co2-Kanonen,Konfetti-Shooter,Wasser-Effekte oder Ahnliches.

HINWEISE FÜR ORTSVERÄNDERLICHE OUTDOOR-GERÄTE

1. Temporärer Betrieb! Veranstaltungsequipment ist grundsätzlich nur für den vorübergehenden Betrieb konzipiert.
2. Dauerbetrieb oder dauerhafte bauliche Anbringung, besides im Außenbereich, kann zur Beeinträchtigung der Funktion, sowie der Oberflächen und Dichtungen und zu beschleunigter Materialermüdung führen.
3. Durch Beschädigungen der Oberflächenbeschichtung kann der Korrosionsschutz des Gerats beeinträchtigt werden. Eine beschädigte Oberflächenbeschichtung (z.B. Kratzer) muss zeitnah durch geeignete Maßnahmen wiederhergestellt werden.

LIEFERUMFANG

Entnahmen Sie das Produkt aus der Verpackung und entfern den Sie sãmtliches Verpackungsmaterial.itte uberprüfen Sie die Vollständigkeit und Universehrheit der Lieferung und benachrichtigen Sie Ihren Vertriebspartneritte unverzuglich nach dem Kauf, falls die Lieferung nicht komplett oder beschadigt ist.

Im Lieferumfang des Produkts CLPBSMDSIPG2 sind enthalten:

1×PIXBAR SMD Short IP65 G2 LED Bar

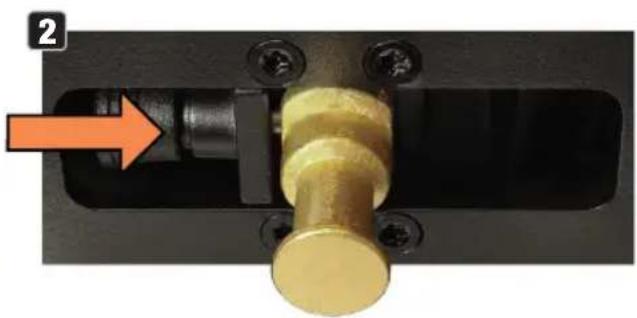

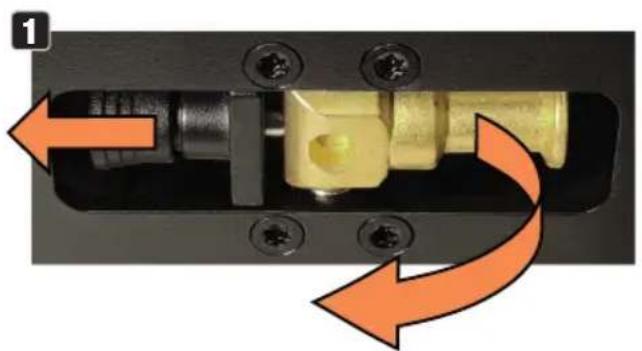

2 × Verschiebbare Montagefübe mit klappbarem SPINMontagezapfen (vormontiert)
1 × Standard Frostfilter
1×Blendschutz
1×Netzkabel

Safety- und Complianceinformationen (Bedienungsanleitung als Download per QR-Code)

EINFUHRUNG

CLPBMSDSIPG2 mit 2 x 80 3in1 RGB SMD LEDs und 96 KaltweiSMD LEDs

Top: 80 3in1 RGB SMD LEDs

(8 Segmente separat ansteuerbar)

STEUERUNGsfunktionEN:

6-Kanal Direct, 9-Kanal Strobe, 13-Kanal Direct, 23-Kanal Pattern, 29-Kanal Pattern, 27-Kanal Strobe RGB Pixel, 32-Kanal Pixel, 36-Kanal Pixel Strobe, 41-Kanal Pixel Strobe, 51-Kanal Strobe RGB Pixel, 56-Kanal Pixel, 60-Kanal Pixel Strobe, 65-Kanal Pixel Strobe, D7-Kanal Strobe und D8-Kanal Strobe DMX-Steuerung

RDM

W-DMX®

Master/Slave-Betrieb

Standalone Funktionen

EIGENSCHAFTEN:

Schutzart IP65
- Konvektionskühlung
- Betriebsspannung 100 - 240 V AC

Die LED Bar verfügt über den RDM-Standard (Remote Device Management). Diese Gerätefernverwaltung erhögt die Statusabfrage und Konfiguration von RDM-Endgeräten über einen RDM-fähigen Controller, wie den optional erhältlichen Cameo UNICON (Artikelnummer CLIREMOTE). Der Cameo UNICON erhögt darüber hinaus den Zugriff auf das gesamte Scheinwerfermenü.

ANSCHLUSSE, BEDIEN- UND ANZEIGEELEMENTE

1 POWER IN

IP65 Netzeingangsbuchse mit Gummidichtkappe. Betriebsspannung 100 - 240V AC / 50 - 60Hz. Anschluss mit Hilfe des mitgelieferten Netzkabels (bei Nichtgebrauch stets mit der Gummidichtkappe verschreiben).

2 POWER OUT

IP65 Netzausgangsbuchse mit Gummidichtkappe. Dient der Netzversorgung weiterer CAMEO Scheinwerfer. Achten Sie darauf, dass die gesamte Stromaufnahme aller angeschlossenen Geräte den auf dem Gerät in Ampere (A) angegebenen Wert nicht überschreitet (bei Nichtgebrauch stets mit der Gummidichtkappe verschlieben).

3 DMX IN

Männliche IP65 5-Pol XLR-Buchse zum Anschlieben eines DMX-Kontrollgeräts (z.B. DMX-Pult, bei Nichtgebrauch stets mit der Gummidichtkappe verschreiben).

4 DMX OUT

Weibliche IP65 5-Pol XLR-Buchse zum Weiterleiten des DMX-Steuersignals (bei Nichtgebrauch stets mit der Gummidichtkappe verschreiben).

5 OLED-DISPLAY

Das OLED-Display zeigt die aktuell aktivierte Betriebsart bzw. die aktuelle DMX-Adresse (Hauptanzeige), die Menüpunkte im Menu und den Zahlenwert bzw. Betriebszustand in bestimmen Menüpunkten an.

6 BERUHRUNGSEMPFINDLICHE BEDIENFELDER

MENU - Durch Drücken auf MENU gelangen Sie in das Hauptmenu. Durch nochmaliges bzw. wiederholtes Drücken gelangen Sie darüber zur Hauptanzeige.

UP und DOWN - Wahlen Sie die Menüpunkte im Hauptmenü (DMX-Adresse, Betriebsart usw.) und in den Untermenü mit Hilfe von UP und DOWN aus. Ändern Sie Wert bzw. Status in einem Menüpunkt, z.B. DMX-Adresse. Zum schllen Ändern eines Werts (z.B. DMX Startadresse), halten Sie UP bzw. DOWN gedrückt.

ENTER - Durch Drücken auf ENTER gelangen Sie auf die Menüebene um Wert- bzw. Statusänderungen vornehmen zu können und um eines der Untermenü zu erreichen. Bestätigten Sie Wert-bzw. Statusänderungen durch Drücken auf ENTER.

HINWEISE:

• Vergewissern Sie sich vor dem Navigieren im Gerätemenu, dass die Bedieneinheit trocken und sauber ist, damit ihre Funktionalität nicht beeinträchtigt wird.
• Wasser auf der Bedieneinheit kann z.B. im Outdoor-Betrieb zu Fehlbedienung des Scheinwerfers führen. Aktivieren Sie dazu nach der Konfiguration des Scheinwerfers die Lock-Funktion, um eine Fehlbedienung durch Wasser zu verhindern (Settings -> Display -> Autolock).

7 DRUCKAUSGLEICHSELEMENT

Druckausgleichselement zur Vermeidung von Kondenswasserbildung im Gehäuseinneren. Um die einwandfrei Funktion zu gewährleisten, ist das Element vor Verschmutzung zu schützen.

8 W-DMX® ANTENNE

Antenne fur die Steuerung per W-DMX

ACHTUNG: Um den Spritzwasserschutz nach Schutzart IP65 bei den DMX- und Netzwerkbuchsen zu gewährleisten, müssen die speziellen Eingangs- und Ausgangsbuchsen korrekt mit den IP65 Spezialsteckern verschlossen sein, bzw. die Gummidichtkappen zum Verschlieben verwendet werden. Die Netzbuchsen POWER IN und POWER OUT sind in korrekt gestecktem Zustand spritzwassergeschützt nach IP65, ebenso bei korrekter Verwendung der Gummidichtkappen.

BEDIENUNG

ANMERKUNGEN

• Sobald der Scheinwerfer korrekt am Stromnetz angeschlossen ist, wird während des Startvorgangs nacheinander „Update wait.” (nur für Service-Zwecke), „Welcome to Cameo“, die Modellbezeichnung und die Softwareversion im Display angezeigt. Nach thisem Vorgang ist der Scheinwerfer betriebsbereit und die Betriebsart, die zuvor aktiviert war, wird gestartet.
• Erfolgt innerhalb von circa 30 Sekunden keine Eingabe, wechselt die Anzeige im Display automatisch zur Hauptanzeige.
• Hinweis zur Hauptanzeige in den Betriebsarten mit externer Steuerung: Sobald das Steuersignal unterbrochen wird, beginnen die Zeichen im Display zu blinken, liegt das Steuersignal wieder an, stoppt das Blinken.
• Ausgehend von der Hauptanzeige kann die Anzeige im Display um 180^ gedreht werden, indem Sie kurz auf UP drücken.

DMX-STARTADRESSE EINSTELLLEN (DMX Address)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von UP und DOWN wahren Sie nun den Menüpunkt DMX Address aus und bestätigen mit ENTER. Stellen Sie die gewünschte DMX-Startadresse mit Hilfe von UP und DOWN ein und bestätigen die Ungabe mit ENTER (hochster Wert abhängig von der aktuell eingestillten DMX-Betriebsart).

DMX-BETRIEBSART EINSTELLEN (DMX Mode)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von UP und DOWN wahren Sie nun den Menüpunkt DMX Mode aus und bestätigen mit ENTER. Wahlen Sie nun die gewünschte DMX-Betriebsart mit Hilfe von UP und DOWN aus und bestätigen die Auswahl mit ENTER. DMX-Betriebsarten mit DMX-Delay-Kanal und Gruppenauswahl (Group 0 - 24) sind mit „D“ gekennzeichnet. DMX-Tabellen mit den Kanalbelegungen finden Sie in dieser Anleitung unter DMX STEUERUNG.

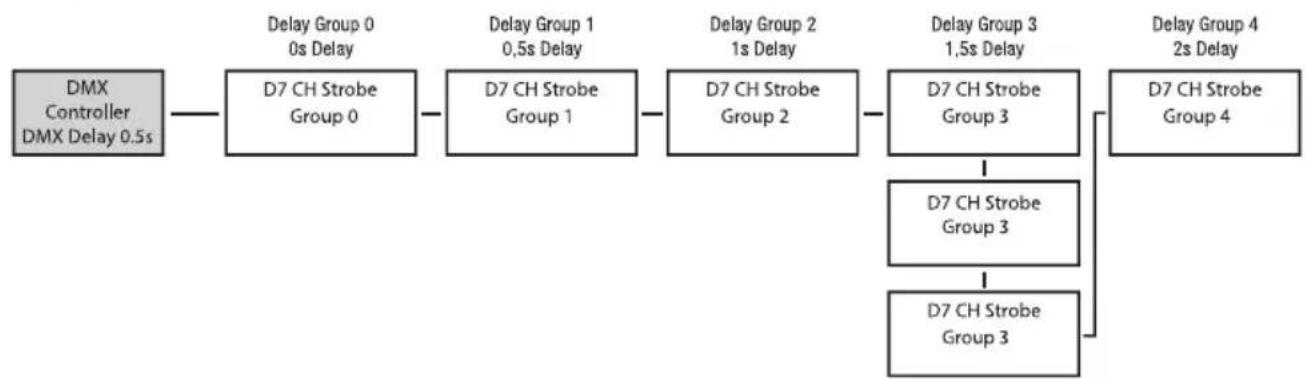

DMX-BETRIEBSARTEN MIT DMX-DELAY-KANAL

Mit Hilfe der Funktion DMX-Delay kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Softwarestands ein Lauftlichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung erreicht werden konnte. Dabei werden alle einbezogenen Scheinwerfer (gleiche Modelle,GLEicher Softwarestand) auf die gleiche DMX-Betriebsart mit DMX-Delay-Kanal eingestellt und auf der gleichen DMX-Startadresse angesteuert.

Einstellen des DMX-Delays:

Wahlen Sie eine der DMX-Betriebsarten mit DMX-Delay-Kanal aus und bestätigen die Auswahl (im Beispiel D7 CH Strobe). Ordnen Sie die Scheinwerfer nach Wunsch einer von bis zu 24 Gruppen zu (plus Gruppe 0), wobei auch mehrere Scheinwerfer einer Gruppe zugeordnet werden können. Die Gruppennummer ist gleichzeitig der Faktor, mit dem die im DMX-Controller eingestellte Delay-Zeit multipliziert wird. Bestätigen Sie jeder Eingabe mit ENTER.

Die Delay-Zeit (Verzögerungszeit des DMX-Signals) wird mit Hilfe eines DMX-Controllers im separaten DMX-Delay-Kanal der entsprechenden DMX-Betriebsart eingestellt (0.0s bis 2.0s in 0.1s Schritten).

Setup-Beispiel:

In den Stand-Alone-Betriebsarten Direct LED und Play Scene/Loop kann das Steuersignal der entsprechenden Betriebsart via XLR (DMX OUT) und W-DMX® an Slave-Einheiten ausgegeben werden:

Ist die Ausgabe des Steuersignals nicht gewünscht, kann die Ausgabe deaktiviert werden:

Für die zeitverzögerte Ausgabe des Steuersignals der Stand-Alone-Betriebsart Play Loop kann ein Delay für Slave-Einheiten eingestellt werden.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu (Menu). Wahlen Sie nun den Menüpunkt Stand Alone aus, bestätigten, wahren Master/Alone aus und bestätigten abermals.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle).

Master	Send to XLR Steuersignal		wird via DMX OUT weitergeleitet
	Send to W-DMX	On Weiterleiten des DMX-Steuersignals per W-DMX aktivieren
		Off Weiterleiten des DMX-Steuersignals per W-DMX deaktivieren
		Force to pair	Koppeln mit koppelbereiten W-DMX-Geräten
		Unlink All Alle W-DMX Verbindungen trennen
	DMX Delay DMX-Delay		für Slave-Einheiten einstellen: Off, 0.1s - 2.0s
Alone Steuersignal nicht weiterleiten

STAND-ALONE-BETRIEBSART DIRECT LED

Die Stand-Alone Betriebsart Direct LED erfolglicht es, ähnlich wie mit einem DMX-Steuergerät, Dimmer, Stroboskop (Strobe), R, G, B und W direkt am Gerät einzustellen. Somit kann eine individuelle Szene erstellt werden, ohne einen zusätzlichen DMX-Controller zu benötigen.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von UP und DOWN wahren Sie nun Stand Alone aus, bestätigen mit ENTER, wahren dann Direct LED aus und bestätigen abermals mit ENTER. Wahlen Sie nun den Menüpunkt aus, den Sie bearbeiten möchten, bestätigen die Auswahl, stellen den gewünschten Wert ein und bestätigen die Eingabe.

STAND-ALONE-BETRIEBSART PLAY SCENE / LOOP

(Szene 1 - 8 / 8-Schritt-Farbsequenzen 1 - 8)

Sowohl die 8 verfügbaren Szenen als auch die 8 verfügbaren Loops sind werkssheitig vorprogrammiert, können aber im Menüpunkt Edit Scene bzw. Edit Loop individuell gestaltet werden.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Mit Hilfe von UP und DOWN wahren Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wahren dann den Untermenüpunkt Play Scene/Loop aus und bestätigen abermals. Wahlen Sie nun Scene oder Loop aus, bestätigen, wahren die gewünschte Szene bzw. den gewünschten Loop aus und bestätigen die Auswahl. Stellen Sie die gewünschte Helligkeit übergeordnet unter Dimmer ein und bestätigen die Eingabe.

TIMER-FUNKTION

Die Timer-Funktion ermittelicht die zeitgesteuerte Kontrolle der Stand-Alone-Betriebsart Direct LED in der Art, dass die Einblendzeit (Fade In) von 0 bis 60 Minuten, die Haltezeit (Dwell Time) von 1 bis 24 Stunden und die Ausblendzeit (Fade Out) von 0 bis 60 Minuten eingestellt werden kann. Nach dem Aktivieren der Timer-Funktion wird beim nachsten Systemstart die Zeitsteuerung wie voreingestellt durchgefuhrt.

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Wahlen Sie Stand Alone aus, bestätigen die Auswahl, wahren dann Timer aus und bestätigen abermals die Auswahr. Wahren Sie unter Punkt Timer die Einstellung On und bestätigen. Für die individuellen Einstellungen der Zeitsteuerung wahren Sie Fade In, Dwell Time bzw. Fade Out aus und bestätigen die Auswahr. Sie können nun den jeweiligen Wert nach Wunsch einstellen. Bestätigen Sie alle Eingaben. Zum Deaktivieren der Timer-Funktion wahren Sie unter Punkt Timer die Einstellung Off aus und bestätigen die Ungabe.

Hinweis: Die Timer-Funktion ist für den Einsatz im Master/Slave-Betrieb via Kabel und W-DMX® geeignet.

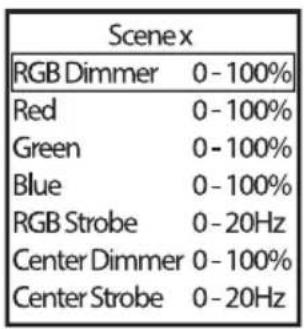

Die acht in der Stand-Alone-Betriebsart Play Scene/Loop verfügbar Szenen sind individuell editierbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenü. Mit Hilfe von UP und DOWN wahlen Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wahren dann Edit Scene aus und bestätigen abermals. Wahlen Sie die gewünschte Szene aus (Scene 1 - 8) und bestätigen die Auswahl. Wahlen Sie nun den Menüpunkt aus, den Sie bearbeiten möchten, bestätigen die Auswahl, stellen den gewünschten Wert ein und bestätigen die Eingabe.

LOOP EDITIEREN (Edit Loop)

Die Helligkeit, die Schrittdauer und die Überblendzeit sind bei allen acht Loops separat einstellbar. Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Mit Hilfe von UP und DOWN wahren Sie nun den Menüpunkt Stand Alone aus, bestätigen mit ENTER, wahren dann Edit Loop aus und bestätigen abermals. Wahlen Sie nun den gewünschten Loop zum Editieren aus und bestätigen die Auswahr.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle). Die Einstellungen werden für jeder Loop separat vorgenommen und bleiben auch nach einem Neustart des Geräts erhalten.

Step 1	8 Auswahr des Schritts
t-Step	t-Step 0s - 10s = 0,1s steps 10s - 1min = 1s steps 1min - 20min = 1min steps	Einstellen der Schrittdauer für den ausgewählten Schritt
t-Fade	t-Fade 0s - 10s = 0,1s steps 10s - 1min = 1s steps 1min - 20min = 1min steps	Einstellen der Überblendzeit für den ausgewählten Schritt
Scene	Step 1 + 2: Scene 1 - 8 / Blackout	Auswahr der Szene bzw. Blackout für den ausgewählten Schritt
	Step 3 - 8: Scene 1 - 8 / Blackout / Skip Step	Auswahr der Szene bzw. Blackout bzw. ausgewählten Schritt überspringen

SLAVE-BETRIEB

Standard Slave-Betrieb: Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Mit Hilfe von UP und DOWN wahren Sie nun den Menüpunkt Slave aus, bestätigen mit ENTER, wahren dann die Slave-Gruppe 0 (Slave Group 0) aus und bestätigen wiederum. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels oder per W-DMX und aktivieren Sie in der Master-Einheit eine der Stand-Alone-Betriebsarten (Direct LED, Play Scene/Loop). Nun folgt die Slave-Einheit exakt der Master-Einheit.

Erweiterter Slave-Betrieb: Wenn Sie beim Master / Slave-Betrieb die Steuerung der Slave-Einheiten durch eine der Stand-Alone-Betriebsarten Auto Program oder Play Loop durchfuhren möchten, kann das Steuersignal in bis zu 24 Stufen zeitlich verzogert wiedergegeben werden, die Verzögerung wird im Stand Alone Menu/Alone in der Master-Einheit übergeordnet eingestellt, der Verzögerungsfaktor im Slave-Menu des entsprechenden Scheinwerfers (Group). Somit kann auf einfache Weise mit einer beliebig großen Anzahl Scheinwerfern des gleichen Modells und Softwarestands ein Lauflichteffekt realisiert werden, der sonst nur mit einem geeigneten DMX-Controller und aufwändiger Programmierung erreicht werden konnte. Verbinden Sie die Slave- und die Master-Einheit (gleiches Modell, gleicher Softwarestand) mit Hilfe eines DMX-Kabels oder per W-DMX.

Group	0 - 24	Slave-Gruppe für Signal-Delay einstellen
Re-ceive Mode	XLR (permanent aktiv)
	Wire-less	On W-DMX Modul aktivieren
		Off W-DMX Modul deaktivieren
		Un-link	Alle Verbindungen trennen und in Koppelbereitschaft versetzen

Ordnen Sie die Scheinwerfer nach Wunsch einer von bis zu 24 Gruppen (plus Gruppe 0) zu, wobei auch mehrere Scheinwerfer einer Gruppe zugeordnet werden können. Die Gruppennummer ist gleichzeitig der Faktor, mit dem die in der Master-Einheit eingestellte Delay-Zeit multipliziert wird. Setup-Beispiel:

SYSTEMEINSTELLUNGEN (Settings)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Mit Hilfe von UP und DOWN wahlen Sie nun den Menüpunkt Settings aus und bestätigen mit ENTER.

Daraufhin gelangen Sie in das Untermenü zum Einstellen der Untermenüpunkte (siehe Tabelle, Auswahl mit UP und DOWN, bestätigen mit ENTER, Wert bzw. Statusändern mit UP und DOWN, bestätigen mit ENTER).

Wireless =	Wire-less-Einstellun-gen	W-DMX State	On W-DMX aktiviert
			Off W-DMX deaktiviert
		Operating Mode	Receive W-DMX-Betriebsart: Empfänger
			Transmit G3 (Sendestandard G3)
				G4s (Sendestandard G4s )
		Linking Unlink Entkoppeln aller Geräte und Koppelbereitschaft versetzen
					Link/Force to pair	Mit W-DMX-Geräten koppeln. W-DMX muss bei allen Geräten aktiviert und die Kopplung mit einem Transmitter aufgehoben sein (Receive Reset).
		Signal Routing	Send to XLR	Eingehendes Signal an XLR-Anschluss senden
			Backup by XLR	Verwenden des eingehenden Signals vom XLR-Anschluss, wenn das W-DMX-Signal verloren gehen.
			Receive only	Keine Verbindung zwischen W-DMX-Signal und XLR-Anschlüssen
Display = Dis-play-Einstellun-gen		Reverse On	Drehung der Display-Anzeige um 180° (z.B. Kopfübermontage)
			Off Keine	Drehung der Display-Anzeige
		Off Timer Always On		Display-Beleuchtung permanent an
				Deaktivierung der Display-Beleuchtung nach ca. 20 Sekunden Inaktivität
		Autolock Off Funktion		deaktiviert
Display = Dis- play-Ein-stellun-gen		Autolock On after 60s		Bedienelemente und Display werden nach ca. 60 Sekunden ohne Bedienvorgang gespert. Entsperren: UP und DOWN für ca. 5 Sekunden gleichzeitig drucken
Dimmer = Dimmverhalten und PWM-Frequency		Curve Linear Dimmerkurve: Die Lichtintensität steigt linear mit dem DMX-Wert an

Store Default	= Sichern aller Systeme-minstel-lungen in 3 individuellen Presets	User A Sichern mit ENTER
		User B Sichern mit ENTER
		User C Sichern mit ENTER

SERVICE-MENU (Service)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Wahlen Sie mit Hilfe von UP und DOWN Service aus und bestätigten mit ENTER.

Informationen zu den Untermenüpunkten im Service-MENU und den entsprechenden Optionen finden Sie in unterstehender Tabelle (Ausb Wahl mit UP und DOWN, bestätigen mit ENTER, Wert bzw. Statusändern mit UP und DOWN, bestätigen mit ENTER).

Load Default	Factory Zurücksetzen auf Werkseinstellung
	User A	Zurücksetzen auf User A Werte (User Werte speichern: Settings -> Store Default)
	User B	Zurücksetzen auf User B Werte (User Werte speichern: Settings -> Store Default)
	User C	Zurücksetzen auf User C Werte (User Werte speichern: Settings -> Store Default)
Reset Service Timer	No Vorgang	abbrchen
	Reset now	Service-Betriebszeit zurücksetzen
Password Nur	für Service-Zwecke

SYSTEMINFORMATIONEN (System Info)

Ausgehend von der Hauptanzeige gelangen Sie durch Drücken auf MENU in das Hauptmenu. Wahlen Sie mit Hilfe von UP und DOWN System Info aus und bestätigen mit ENTER.

Informationen zu den Untermenüpunkten im System-Info-Menu und den entsprechenden Optionen finden Sie in unterstehender Tabelle (Ausbahl mit UP und DOWN, bestätigen mit ENTER, Wert bzw. Statusändern mit UP und DOWN, bestätigen mit ENTER).

Firmware	DISP Vx.x.x		Anzeige der Firmware-Version der entsprechenden Komponente
	... Vx.x.x
Temperature	LED xxx °C/°F		Anzeige der Temperatur der entsprechenden Komponente
	Temperature Unit	°C	Einstellen der Temperatureinheit
		°F
Runtime	Total xxxx h : xx m Gesamtbetriebszeit
	Operation xxxx h : xx m Nutzzeit
	LED xxxx h : xx m Betriebszeit des Leuchtmittels
	Service xxxx h : xx m		Betriebszeit nach dem Zurücksetzen der Service-Betriebszeit
RDM-UID RDM	Unique Identifier (eindeutige Kennung)

MONTAGE

GEFAHR: Montage, insbesondere Überkopfmontage, erfordert umfassende Erfahrung, einschlägige & aktuelle Fachkenntnis und Kompetenz, einschließlich der Berechnung der Grenzwerte für die Arbeitslast, des verwendeten Installationsmaterials und der regelmäßigen Sicherheitsüberprüfung aller Installationsmaterialien und Scheinwerfer! Wenn Sie diese Qualifikationen nicht haben, versuchen Sie nicht, eine Installation selbst durchzufahren, sondern nutzen Sie die Hilfe von entsprechend qualifizierten Fachunternehmen! Es besteht die Gefahr, dass sich nicht korrekt montierte und geschichte Geräte losen und herabfallen. Dadurch konnen Personen schwer verletzt oder getotet werden.

Dank der verstelltbaren Stand- bzw. Montagefälle kann die PIXBAR G2 an einer geeigneten Position auf einem ebenen Boden aufgestellt werden (z.B. als Uplight).

MONTAGE EINER_PIXBAR AN EINER TRVERSE

Die Montage an einer Traverse erfolgt mit Hilfe optional erhältlicher Traversenklemmen, die entweder direkt an den Montageführten befestigt werden (1), oder an optional erhältlichen Omega-Montagebügen (Artikelnummer CLOMEGABRACKET1). Die Montageführte können am Gehäuse der PIXBAR G2 verschiben werden,lös Sie dafür die mittlere der fünf Innensechskantschrauben (2),verschieben den Fuß in die gewünschte Position undziehen die Schraube wieder fest. Die Abstrahlrichtung kann mit Hilfe der Knebelschrauben (3) an den Montageführten eingestellt werden. Sorgen Sie für feste Verbindungen und davon, dass sich die PIXBAR G2 nicht halten. Sicher Sie die PIXBAR G2 bei der Überkopfmontage mit einem geeigneten Sicherungsseil an einer der zusätzlich vorgesehenen Sicherungsösen (4). Bei der horizontalen Überkopfmontage mehrerer gedockter PIXBARs G2 muss jeder einzelnie PIXBAR G2 mit den Montageführten separat an der Traverse befestigt und mit einem geeigneten Sicherungsseil gesichert werden.

SPIN16 TV-ZAPFEN FÜR DIE MONTAGE VERWENDEN

Die Montagefüße der PIXBAR G2 verfügen über werkzeuglos aus- und einklappbare 16 mm TV-Zapfen. Zum Ausklappen eines TV-Zapfensziehen Sie den gefederten Verriegelungsbolzen in Pfeilrichtung aus dem Verriegelungsloch (1), klappen den TV-Zapfen nach vorne und halten den Verriegelungsbolzen in das um 90^ versetzte Verriegelungsloch einrasten (2). Verwenden Sie für die Montage geeignete Traversenklemmen. Sorgen Sie für feste Verbindungen und davon, dass sich der Scheinwerfer nicht offen kann. Sichern Sie den Scheinwerfer bei der Überkopfmontage mit einem geeigneten Sicherungsseil an einer der damit vorgesehenen Sicherungsosen (siehe Markierung).

MONTAGE AN EINER VERTIKAL HÄNGENDE TRVERSE

Für die vertikal hangende Montage)durfen bis zu drei PIXBARs G2 miteinander verbunden werden. Hierfür,müssen folgende optional erhaltliche Produkte verwendet werden:

1. Eine geeignete Traversenklemme mit ausreichender Tragkraft für die Gesamtlast (z.B. Halfcoupler).
2. Ein Omega Bracket (Artikelnummer CLOMEGABRACKET1).
3. Ein Anschlagset (Artikelnummer CLPBG2VERTIMOUNT).
4. Ein bzw. zwei Verbindungselemente werden benötigt, um zwei bzw. drei PIXBARs G2 miteinander zu verbinden und die Verbindung zu sichern (Artikelnummer CLPBG2STACKKIT).

Die Sicherungsose des oberen FüBes der obersten Bar dient als Sicherungspunkt. Achten Sie darauf, dass das zur Sicherung der Bars verwendete Sicherungsseil für das Gesamtgewicht der Bars geeignet ist.

Aus optischen Gründen können die Montagefübe an die Gehäuserseite geklappt werden. Ein Gummpuffer verhindert darauf, dass die Oberfläche beschädigt wird.

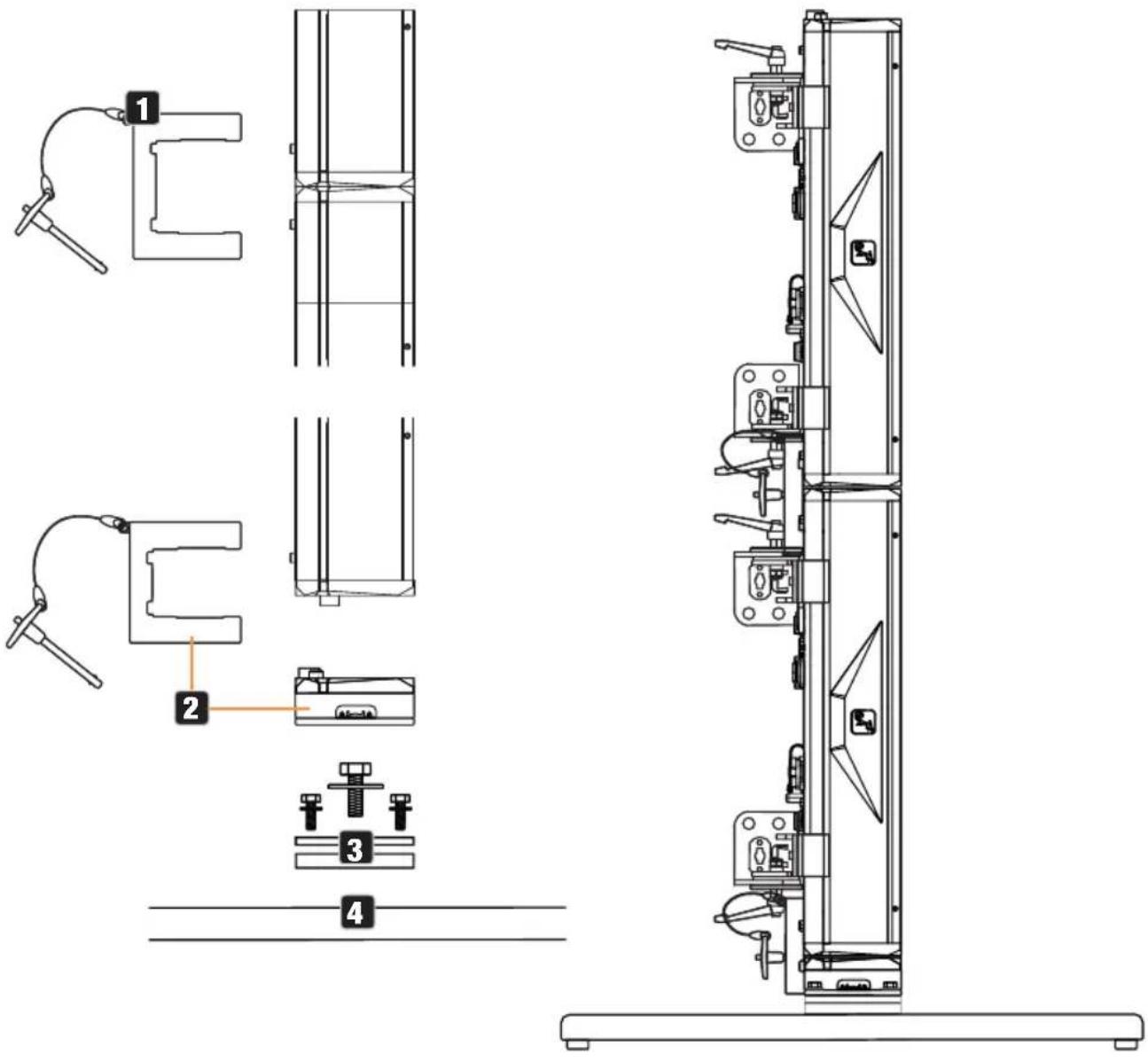

SENKRECHTE BODENMONTAGE

Für die senkrechte Bodemontage)dürfen maximal zwei PIXBARs G2 miteinander verbunden werden. Hierfür,müssen folgende optional erhaltliche Produkte verwendet werden:

1. Ein Verbindungselement (Artikelnummer CLPBG2STACKKIT).
2. Ein Anschlagset (Artikelnummer CLPBG2VERTIMOUNT).
3. Ein M20 Verbindungsset (Artikelnummer CLPBG2M20ADA).
4. Ein schwerer Standfuß aus Stahl mit M20 Gewinde und ausreichender Standfestigkeit für die Gesamtlast.

Die Standsicherheit in Kombination mit dem verwendeten Standfuß muss durch den Anwender beurteilt werden. Es dürfen keine zusätzlichen Lasten eingeleitet werden.

Aus optischen Gründen können die Montagefüße an die Gehäuserseite geklappt werden. Ein Gummpuffer verhindert darauf, dass die Oberfläche beschädigt wird.

FROSTFILTER

Ein Standard Frostfilter ist im Lieferumfang der PIXBAR G2 enthalten. Um den Frostfilter in die darauf vorgesehene Halterung (1) der Bar einzusetzen, öffnen Sie den Schieberiegel an einem Ende der Bar (2, am Griff nach unter schiben). Nachdem Sie den Frostfilter in die Halterung eingesetzt haben, schreiben Sie den Riegel wieder, um das Herausfallen des Filters zu verhindern.

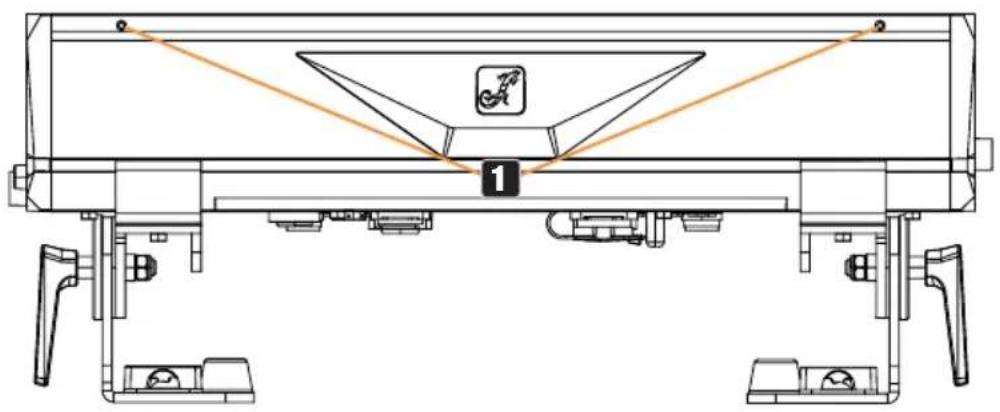

BLENDSCHUTZ

Eine Blendschutz ist im Lieferumfang der PIXBAR G2 enthalten. Auf beiden Seiten der PIXBAR G2 befinden sich jeweils zwei Gewinde an der Oberkante des Gehäuses (1). Montieren Sie den Blendschutz mit Hilfe der zwei Rändelschrauben (2) an die gewünschte Seite der PIXBAR G2.

PFLEGE, WARTUNG UND REPARATUR

Um die einwandfrei Funktion des Geräts auf Dauer zu gewährleisten, muss es regelmäßig gepflegt und bei Bedarf gewartet werden. Der Pflege- bzw. Wartungsbedarf steht in Abhängigkeit der Nutzungsintensität und -umgebung.

Eine Sichtprüfung sollte vor jeder Inbetriebnahmestattfinden. Hierbei sind insbesondere alle sichereitsrelevanten Komponenten, wie z. B. Verbindungselemente, Sicherungsstellen, elektrische Anschlüsse und Leitungen, zu berücksichtigten. Weiterhin empfehlen wir alle 500 Betriebsstunden, oder bei geringerer Nutzungssintensität spätestens nach Ablauf eines Jahres alle unten genannten und zutreffenden Pflegemaßnahmen durchzuführen. Bei Mängeln, die auf eine unzureichende Pflege zurückzuführen sind, kann es zu Einschränkungen der Garantieansprüche kommt.

PFLEGE (vom Anwender durchführung)

WARNING! Vor jeglichen Pflegemaßnahmen müssen die Spannungsvorsorgung und sofern möglich sämtliche Geräteverbindungen getrennt werden.

HINWEIS! Unsachgemäß Pflege kann zu Beeinträchtigung des Gerätes führen bis hin zur Zerstörung.

1. Gehäuseoberflächen müssen mit einem sauberen, feuchten Tuch gereinigt werden. Dabei ist darauf zu achten, dass keine Feuchtigkeit in das Gerät eindringen kann.
2. Luft Ein- und Austrittsöffnungen müssen regelmäßig von Staub und Schmutz befrei werden. Im Fall des Einsatzes von Druckluft ist darauf zu achten, dass Beschädigungen am Gerät verhindert werden (z.B. müssen Lüfter für diesen Fall blockiert werden, da sie sonst überdrehen können).
3. Leitungen und Steckkontakte sind regelmäßig zu reinigen und von Staub und Schmutz zu befreien.
4. Es durren generell keine Reinigungsmittel oder Mittel mit schleifender Wirkung zur Pflege verwendet werden, andernfalls ist mit Beeinträchtigung der Oberflächenbeschaffenheit zu rechnen.
5. Geräte sind generell trocken zu lagern und vor Staub und Verschmutzung zu schützen.
6. Um den korrekten und sicheren Betrieb zu gewährleisten, müssen samtliche zugängliche oder hersausnehmbare Linsen und Lichtaustrittsöffnungen regelmäßig gereinigt werden.

WARTUNG UND REPARATUR (nur durch Fachpersonal)

GEFAHR! Im Gerät befinden sich Spannungsführende Bauteile. Auch nach Trennung der Netzverbindung kann noch Restspannung im Gerät vorhanden sein, z.B. durch geladene Kondensatoren.

HINWEIS! Im Gerät befinden sich keine für den Anwender zu wartenden Baugruppen.

HINWEIS! Wartungs- und Reparaturmaßnahmen dürfen nur von ausreichend qualifiziertem Fachpersonal durchgeführt werden. Im Zweifel wenden Sie sich an eine Fachwerkstatt.

HINWEIS! Unsachgemäß ausgeführte Wartungsarbeiten können den Gewährleistungsanspruch beeinträchtigen.

HINWEIS! Bei vom Hersteller vorgesehenen Um- oder Nachrüstsets beachten Sie unbedingt die beiliegende Einbauanleitung.

OPTIONALES ZUBEHÖR

CLPBSG2FILTER55

55^ Frostfilter

CLPBSG2FILTER70

70^ Frostfilter

CLPBSG2FILTER2555

25^ × 55^ Frostfilter

CLPBG2STACKKIT

Verbindungseinment fur die sichere mechanische Verbindung von zwei PIXBARs G2

CLPBG2VERTIMOUNT

Anschlagset für die Montage einer PIXBAR G2 an den Omega-Montagebügel

CLOMEGABRACKET1 und für die Montage an das Verbindungsset CLPBG2M20ADA

CLOMEGABRACKET1

Omega-Montagebügel

CLPBG2M20ADA

Verbindungsset für die Montage einer PIXBAR G2 an einen Standfuß mit M20 Gewinde

ABMESSAGENGEN (mm)

TECHNISCHE DATEN

Produktkategorie Statische LED-Lampe

Typ LED-Leiste

160 x SMD RGB LED (R: 0,36 W; G: 0,5 W; B: 0,5 W) @ 16 Segmente; 96 x SMD WeiB 3 W LED @ 8 Segmente

Lichtstrom 4025 Im bei voller Helligkeit; R: 1860 Im; G: 3130 Im; B: 595 Im; W: 7095 Im Linse/Optik Klare Linse aus Acrylglas

LED PWM 650 Hz; 1530 Hz; 3600 Hz; 12000 Hz; 18900 Hz; 25000 Hz

Dimmer-Auflösung 8/16 Bit

Dimmerkurven Linear, Exponentiell, S-Kurve, Logarithmisch

Halogen- Simulation

Strobe 0 Hz - 20 Hz

LED-Farben / Farbtemperatur R: 636 nm; G: 517 nm; B: 455 nm; W: 6618 K

Kalibrierung Raw; User CRI W: >73 / RGB: >70

Abstrahlwinkel/ 72^ / 94^ (voll) // 84^ / 96^ (RGB) // 70^ / 76^ (Stroboskoplinie) Feldwinkel

Farbmischung RGB; festes weiBes Stroboskop Farbsteuierung Direct; CCT

CCT 2100K-8000K

Steuerguts- protokolle DMX; RDM; Wireless; Stand Alone; Master-Slave

Datenverbindungen 5-poliger XLR-Ein-/Ausgang; Wireless DMX

DMX-Modi	6CH; 9CH; 13CH; 23CH; 29CH; 27CH; 32CH; 36CH; 41CH; 51CH; 56CH; 60CH; 65CH; D7CH; D8CH
DMX-Funktionen	Dimmer; Dimmer fine; Strobe Functions; Red; Green; Blue; Color Tempe-rature; Tint; Color Presets; Color Preset Crossfade; Center Dimmer; Center Dimmer fine; Center Strobe; Center Strobe duration; Center pattern selection; Center pattern speed; Pattern selection; Pattern position & Speed; Back-ground Dimmer; Background Dimmer fine; Background Strobe Functions; Background Red; Background Green; Background Blue; Background Color Temperature; Background Tint; Background Color Macro; Background Macro Crossfade; Device Settings; Grouping; DMX-Delay (EZ-Chase); Pixel: R-top1, G-top1, B-top1,... R-top8, G-top8, B-top8; R-bottom1, G-bottom1, B-bot-tom1,... R-bottom8, G-bottom8, B-bottom8; W1, ... W8.
RDM-Funktionen Cameo Standard-RDM-Funktionen
Stand-Alone Direct LED; Play Scene; Play Loop; Timer; Slave
Systemeinstel-lungen	Wireless; Display Reverse; Display off Timer; Autolock; Signal Fail; Dimmer Curve; Dimmer Response; Redshift; PWM Frequency; Color Calibration; Load Default; Store Default; Service
Benutzer-oberfläche	Display mit 4 Tasten
Display /Indikatoren	Zweizeiliges Display
IP-Schutzart IP65 (nur für den vorübergehenden AuBeneinsatz)
Zulässige Umge-bungstemperatur	T -20°C - 45°C (Gerät in Betrieb) -10°C - 45°C (Display in Betrieb)
Kühlungssystem Passive Konvektion, lufterlos
Geräuschpegel Geräuschlos (lufterlos)
Betriebs-spannung	100-240 V AC; 50/60 Hz
Max. Strom-aufnahme	0,42 A @ 230 V; 1,05 A @ 110 V
Einschaltstrom 58 A (0,13 ms)
Max. Leistungs-aufnahme	95 W @ 230 V / 110 V
Standby-Leistung 3,5 W
Stromversorgung Seetronic IP65 Ein- und Ausgang
Powerlink bis zu 9 Geräte bei 230 V; bis zu 5 Geräte bei 110 V
Risikogruppe RG2
Mindestabstand
zur beleuchteten Fläche	0,3 m

Mindestabstand zu normal entflammbaren Materialien 0,017 m

Gehäuse Aluminiumdruckguss, schwarz, pulverbeschichtet

Abmessungen (B x H x T) 518 (500 wenn gestapelt) x 206 x 162 mm

Gewicht 7,5kg

RDMUID0x08A40052000-FFFF

ERLÄUTERUNGEN ZUR IP-SCHUTZART

1. Eine IP-Schutzart gibt ausschließlich den Schutz gegen feste Gegenstände, sowie Wasser wieder. Sie beschreiben keine allgemeine Witterungsbestständigkeit, wie beispelsweise Schutz gegen UV-Strahlung und Temperatureinflüsse etc..
2. Die erstige Kennziffer bezeichnet den Schutz gegen Staub, feste Gegenstände und Berührung:

IP2X	Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 12,5 mm
IP3X	Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 2,5 mm
IP4X	Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1,0 mm
IP5X	Geschützt gegen Staub in schädigender Menge und vollständig gegen Berührung geschützt
IP6X	Sind Staubdicht und vollständig gegen Berührung geschützt

1. Die zweite Kennziffer bezeichnet den Schutz gegen Wasser:

IPX0 kein Schutz

IPX1 Schutz gegen Tropfwasser

IPX2 Schutz gegen fallendes Tropfwasser, wenn das Gerät bis zu 15° geneigt ist

IPX3 Schutz gegen fallendes Sprühwasser bis 60° gegen die Senkrechte

IPX4 Schutz gegen allseitiges Spritzwasser

IPX5 Schutz gegen Strahlwasser (Düse) aus beliebigem Winkel

IPX6 Schutz gegen starkes Strahlwasser

IPX7 Schutz gegen zeitweiligiges Untertauchen

1. Weiterhin sind teilweise gerätespezifische Maßnahmen wie Abdeckungen und Verschlusskappen notwendig um die angegebene Schutzart zu erreichen (z.B. Schutzkappen an nicht verwendeten Anschlüssen).

Die IP-Schutzart des Produkts finden Sie in den technischen Daten und als Aufdruck auf dem Gerät.

MINDESTABSTAND ZUR BELEUCHTETEN FLÄCHE

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindest-abstand des Leuchtkörpers zur beleuchteten Fläche an. Den für diese Gerät gültigen Wert entnahmen Sieitte den technischen Daten in dieser Anleitung und dem Aufdruck auf dem Gerätegehäuse!

MINDESTABSTAND ZU NORMAL ENTFLAMMBAREN MATERIALIEN

Dieses Symbol mit Entfernungsangabe in Metern (m) gibt den Mindest-abstand des Geräts zu normal entflammbaren Materialien an. Den für diesen Gerät gültigen Wert entnehmer Sieitte den technischen Daten in dieser Anleitung!

ENTSORGUNG

VERPACKUNG:

1. Verpackungen können über die üblichen Entsorgungswege dem Wertstoffkreislauf zugeführten werden.
   2.itte trennen Sie die Verpackung entsprechend der Entsorgungsgesetze und Wertstoffverordnungen in Ihrm Land.

GERÄT:

1. Dieses Gerät unterliegt der europäischen Richtlinie für Elektro- und Elektronik-Altgeräte in der jeweils geltenden aktuellen Fassung. WEEE-Richtlinie Waste Electrical and Electronic Equipment. Altgeräte gehören nicht in den Hausmüll. Das Altgerät muss über einen zugelassenen Entsorgungsbetrieb oder eineCOMMUNALE Entsorgungseinrichtung entsorgt werden.itte beachten Sie geltende Vorschriften in Ihr dem Land!
2. Beachten Sie alle in Ihr dem Land geltenden Entsorgungsgesetze.
3. Als Privatkunde erhalten Sie Informationen zu umweltfreundlichen Entsorgungs-möglichkeiten über den Handler, bei dem das Produkt erworben wurde, oder über die entsprechenden regionalen Behörden.

HERSTELLERERKLÄRUNGEN

Herstellergarantie & Haftungsbeschränkung

Adam Hall GmbH, Adam-Hall-Str. 1, D-61267 Neu Anspach /

E-Mail [e-mail] / +49 (0)6081 / 9419-0

Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter:

Im Servicefall wenden Sie sich an ihren Vertriebspartner.

CE-Konformität

Hiermit erklärt die Adam Hall GmbH, dass diesen Produkt folgender Richtlinie entspricht (soweit zutreffend):

Niederspannungsrichtlinie (2014/35/EU)

EMV-Richtlinie (2014/30/EU)

RoHS (2011/65/EU)

RED (2014/53/EU)

CE-Konformitätserklarung

Konformitätserklarungen für Produkte, die der LVD, EMC, RoHS-Richtlinie unterliegen, können unter [e-mail] angefragt werden.

Konformitätserklarungen für Produkte, die der RED-Richtlinie unterliegen, können unter www.adamhall.com/compliance/ heruntergeladen werden.

Druckfehler und Irrtümer, sowie technische oder sonstige Änderungen sind vorbehalten!

FRANÇAIS
