BEDIENUNGSANLEITUNG EHB 322.2 RRL Eibenstock

D Originalbetriebsanleitung......Seite 2

GB Original Instructions...... Page 13

F Notice originale...... Page 24

DK Original brugsanvisning.... Side 35

Wichtige Anweisungen und Warnhinweise sind durch Symbole an der Maschine gekennzeichnet:

Vor Inbetriebnahme der Maschine Bedienungsanleitung lesen.

Arbeiten Sie konzentriert und lassen Sie Sorgfalt wal- ten.

Halten Sie Ihren Arbeitsplatz sauber und vermeiden Sie Gefahrensituationen.

Vorkehrungen zum Schutz des Bedieners treffen.

Um sich zu schützen, wird empfohlen, die folgenden Schutzmaßnahmen zu ergreifen:

Gehörschutz tragen

Schutzbrille tragen

Schutzschuhe benutzen

Warnzeichen

Warnung vor gefährlicher elektrischer Spannung

Warnung vor heißer Oberfläche

Reiß- bzw. Schneidgefahr

Technische Daten

Nennspannung: 230 V ~
Leistungsaufnahme: 1800 W
Nennstrom: 8,7 A
Frequenz 50 / 60 Hz
Maximaler Bohrdurchmesser 32 mm
Werkzeugaufnahme MK 3
Schutzklasse II
Schutzgrad IP 20
Gewicht ca. 6,4 kg
Funkenstörung nach EN 55014 und EN 61000
Bestellnummer: 0152H000

Gang	Nenndrehzahlen
I 60 – 140 min	-1
II	200 – 470 min-1

Technische Änderungen vorbehalten!

Lieferbares Sonderzubehör

Artikel	Bestellnummer
Kegeldorn B 18 / MK 3	33122000
Austreiber Gr. 3	33220000
Magnetbohrständer B 32.1	09507000
Industrieaufnahme MK 3 - ∅ 19 Weldon	33125000

Lieferumfang

Handbohrmaschine, Bedienungsanleitung, Austreibkeil Größe 3 und Zusatzhandgriff im Maschinenkarton.

Bestimmungsgemäßer Gebrauch

Die Handbohrmaschine EHB 32 / 2.2 R R/L ist für den professionellen Gebrauch bestimmt. Sie darf nur von eingewiesenen Personen betrieben werden. Die Maschine dient in Verbindung mit den Bohrern, die auf den zu bearbeitenden Werkstoff abgestimmt sind, zum Bohren von Stahl, Holz, Kunststoff u. ä. Der Werkzeugdurchmesser darf bei Spiralbohrern dabei 32 mm nicht überschreiten

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung vollständig lesen und die darin enthaltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise im beigelegten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Wird bei der Arbeit die Anschlussleitung beschädigt oder durchtrennt, diese nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigter Anschlussleitung betreiben.

Überprüfen Sie vor dem Bohren in Decken und Wänden die Bohrstelle auf verdeckt liegende Strom-, Gas- und Wasserleitungen oder andere Medien.

Überprüfen Sie den Arbeitsbereich, z.B. mit einem Metallortungsgerät.

iξltOn λΓΟ αΙΟΘtrowOrΘzOuΦΟ von φΟΦΟn οΤΟγ γässΟ ΑΟrn. DAs EïnXrïnΘ'An von BAss'Ar in 'Aïn El'Aktrow'Arkz'AuΘ 'Ar- ΩöΩt XAs θ'iśiko 'Aïn'As 'Al'Aktris'OΩ'An O'OΩIAΘ'As.

• Arbeiten Sie nicht in explosionsgefährdeter Umgebung.
• Arbeiten Sie nicht auf Leitern.
• Asbesthaltige Materialien dürfen nicht bearbeitet werden.
• Tragen Sie das Gerät niemals am Kabel und überprüfen Sie vor jeder Benutzung Gerät, Kabel und Stecker. Lassen Sie Schäden nur von einem Fachmann beseitigen. Stecker nur bei ausgeschalteter Maschine in die Steckdose stecken.
• Manipulationen am Gerät sind nicht erlaubt.
• Betreiben Sie das Gerät im Freien nur über einen Fehlerstrom-Schutzschalter mit max. 30 mA.
• Ziehen Sie den Netzstecker, und überprüfen Sie, dass der Schalter ausgeschaltet ist, wenn die Maschine unbeaufsichtigt bleibt, z. B. bei Auf- und Abbauarbeiten, bei Spannungsausfall, beim Einsetzen bzw. bei der Montage eines Zubehörteiles.
• Schalten Sie die Maschine ab, wenn Sie aus irgendeinem Grund stehen bleibt. Sie vermeiden damit das plötzliche Anlaufen im unbeaufsichtigten Zustand.
• Benutzen Sie das Gerät nicht, wenn ein Teil des Gehäuses defekt ist, bzw. bei Beschädigungen an Schalter, Zuleitung oder Stecker.
• Führen Sie beim Arbeiten das Netz- und das Verlängerungskabel immer nach hinten vom Gerät weg.
• Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem

Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

• Elektrowerkzeuge müssen in regelmäßigen Abständen einer Prüfung durch den Fachmann unterzogen werden.
• Nicht in rotierende Teile fassen.
• Das Gerät darf nur zweihandgeführt oder am Bohrständer eingesetzt werden.
• Halten Sie die Handgriffe trocken, sauber und frei von Öl und Fett.
• Personen unter 16 Jahren dürfen das Gerät nicht benutzen.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Tragen Sie beim Arbeiten mit dieser Maschine eine Schutzbrille, Gehörschutz und Schutzschuhe.

• Entfernen Sie Späne nur mit Spänehaken oder Besen.
• Während des Handbetriebes Gerät immer mit beiden Händen halten und einen sicheren Stand einnehmen. Beachten Sie das Reaktionsmoment der Maschine.
• Arbeiten Sie stets konzentriert. Gehen Sie überlegt vor und verwenden Sie das Gerät nicht, wenn Sie unkonzentriert sind.

Weitere Sicherheitshinweise entnehmen sie bitte der Anlage!

Elektrischer Anschluss

Prüfen Sie vor Inbetriebnahme die Übereinstimmung der Netzspannung und -frequenz mit den auf dem Typenschild angegebenen Daten.

Spannungsabweichungen von + 6 % und – 10 % sind zulässig. Die Maschine ist in Schutzklasse II ausgeführt.

Verwenden Sie nur Verlängerungskabel mit ausreichendem

Querschnitt. Ein zu schwacher Querschnitt kann zu übermäßigem Leistungsverlust und zur Überhitzung von Maschine und Kabel führen.

Empfohlene Mindestquerschnitte und maximale Kabellängen

Netzspannung	Querschnitt in mm^2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Zusatzhandgriff

Verwenden Sie die Maschine beim Freihandbohren nur mit montiertem Zusatzhandgriff.

Dieser wird im Gewinde am Getriebegehäuse eingesetzt und fest angezogen.

Geräteschutz

Falsche Handhabung kann zu Verletzungen des Bedieners und Schäden am Gerät führen.

Deswegen die nachfolgenden Hinweise stets beachten:

Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

Nur Original EIBENSTOCK - Zubehör verwenden.

Einschalten / Ausschalten

Momentschaltung

Einschalten: Ein-Aus-Schalter drücken.

Ausschalten: Ein-Aus-Schalter loslassen.

Dauerschaltung

Einschalten: Ein-Aus-Schalte drücken und in gedrücktem Zustand mit Feststellknopf arretieren.

Ausschalten: Ein-Aus-Schalter erneut drücken und wieder loslassen.

ACHTUNG!

Benutzen Sie den Feststellknopf nur im Ständerbetrieb. Bei jedem maschinell bedingten Stillstand oder einer Stromunterbrechung ist der Feststellknopf sofort durch Drücken des Ein-Aus-Schalters zu lösen, um ein unbeabsichtigtes Wiederanlaufen der Maschine zu verhindern (Verletzungsgefahr).

Die Maschine ist mit zwei Potentiometern ausgestattet, die eine Verstellung der Drehzahl sowie des Drehmomentes ermöglichen. Diese befinden sich im Zwischenstück zwischen Griff und Motorgehäuse.

Die Drehzahlregulierung (SPEED) befindet sich auf derselben Seite wie der Arretierknopf des Schalters.

Die Momentregulierung (POWER) befindet sich gegenüber.

Zusätzlich verfügt die Maschine über einen Umschalter, der den Rechts- bzw. Linkslauf realisiert. Dieser befindet sich auf der Oberseite zwischen den beiden Potentiometern.

Der Umschalter ist nur im Stillstand zu betätigen!

Wirkungsweise der Drehzahlregelung

Die Stellung "I" bedeutet minimal, die Stellung "IIIIIIII" maximal.

Bitte beachten Sie, dass bei Dauerbetrieb mit niedriger Drehzahl der Motor nicht mehr so gut gekühlt wird. Daher kann es schon spürbar zeitiger zum Abschalten der Maschine als Schutz vor Überhitzung kommen.

Verwenden Sie immer zuerst das mechanische Getriebe zur Drehzahländerung.

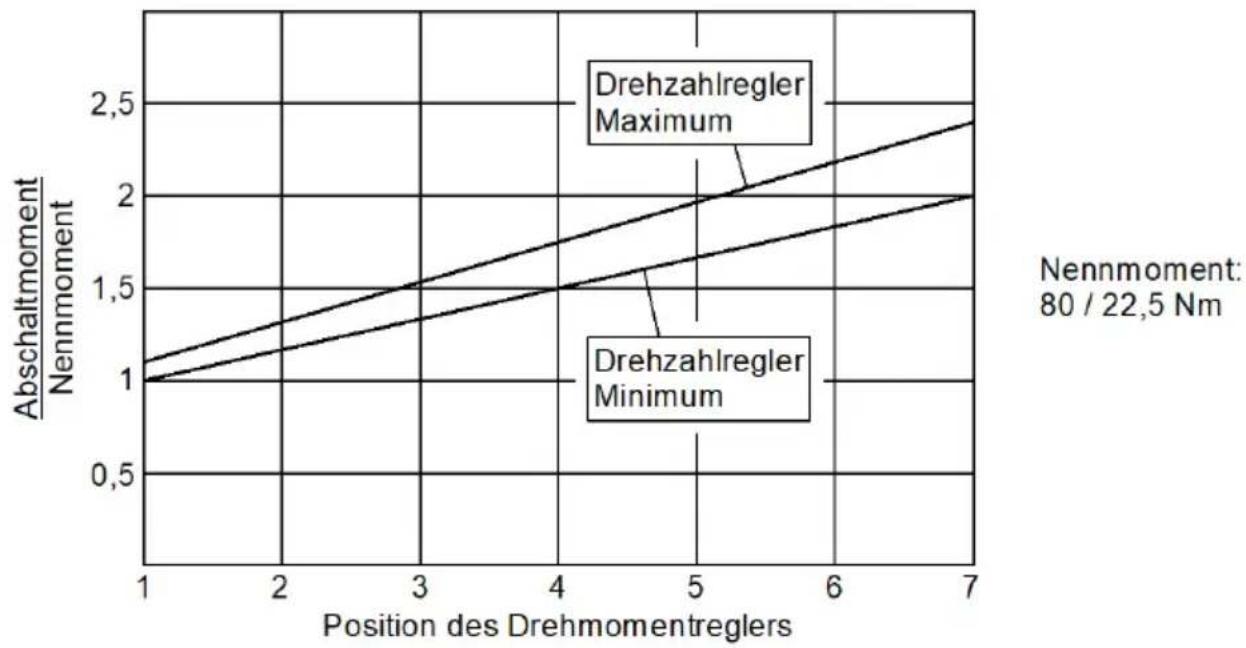

Wirkungsweise der Momentregulierung

Ebenso wie bei der Drehzahlregulierung gilt "I" minimal und "IIIIIIII" maximal.

Die Reglerstufe 1 entspricht dem 1,1-fachen und die Stufe 7

dem 2,4-fachen Nennmoment, jeweils bei maximaler Drehzahl. Ein Bohren in der Reglerstufe 7 ist im Handbetrieb zu vermeiden.

Gangschaltung

Die Maschine besitzt ein mechanisches Zweiganggetriebe.

Durch Hineindrücken, Verschieben und wieder Einrasten, wählen Sie die entsprechende Drehzahl. Die langsame Drehzahl liegt in Richtung Arbeitsspindel. Der Drehzahlwechsel ist nur bei stillstehender Maschine vorzunehmen, eventuell ist durch leichtes Verdrehen der Arbeitsspindel der Schaltvorgang zu unterstützen.

Überlastungsschutz

Zum Schutz von Bediener, Motor und Werkzeug ist die EHB 32 2.2 R R/L mit einem mechanischen, elektronischen und thermischen Überlastungsschutz ausgerüstet.

Mechanisch: Bei einem plötzlichen Verklemmen des Werkzeuges wird mittels einer Rutschkupplung die Bohrspindel vom Motor entkoppelt.

Elektronisch: Bei einer Überlastung infolge zu großem Anpressdruck reagiert die Elektronik mit Abschalten der Maschine. Nach Entlastung und Aus- und Wiedereinschalten des Geräteschalters kann normal weitergearbeitet werden.

Thermisch: Mit Hilfe eines Thermoelementes wird der Motor bei anhaltender Überlastung vor Zerstörung geschützt. Die Maschine schaltet in diesem Falle selbstständig ab und kann erst nach entsprechender Abkühlzeit (ca. 2 min.) wieder in Betrieb genommen werden. Die Abkühlzeit ist abhängig von der Erwärmung der Motorwicklung und der Umgebungstemperatur.

Hinweise

Verwenden Sie nur einwandfreie und scharfe Bohrwerkzeuge und vermeiden Sie eine Belastung der Maschine bis zum Stillstand.

Einsetzen des Werkzeuges

Vor jedem Werkzeugwechsel ist stets die Maschine vom Netz zu trennen

Spiralbohrer:

• Werkzeuge mit Aufnahme MK 3 können direkt in die Bohrspindel eingesetzt werden.
• Für Spiralbohrer mit Aufnahme MK 2 ist eine Reduzierhülse MK 3 - MK 2 zu verwenden.
• Für Spiralbohrer mit Zylinderschaft ist ein Bohrfutter B18 mit dem dazugehörigen Kegeldorn MK 3 B18 zu verwenden.

Kernbohrer:

• Zum Arbeiten mit Kernbohrern wird eine Industrieaufnahme MK 3 - ∅19 mm benötigt.
• Setzen Sie den Auswerferstift mit der entsprechenden Länge in den Kernbohrer ein.
• Setzen Sie den Kernbohrer so in die Industrieaufnahme ein, dass die zwei Innensechskantschrauben auf die zwei Flächen des Schafts treffen.
• Drehen Sie die Innensechskantschrauben gleichmäßig fest.

Achtung!

Werkzeug niemals mit Gewalt in die Werkzeugaufnahme eindrücken! Morsekegel und –konus müssen frei von Fett und Schmutz sein.

Entfernen des Werkzeuges

Setzen Sie den Austreibkeil in die Öffnung des Getriebehalses ein.

Lässt sich dieser nicht durch die Arbeitsspindel stecken, sollten Sie diese leicht drehen. Lösen Sie mit einem leichten Schlag auf den Austreibkeil das Werkzeug aus der Arbeitsspindel.

Sicherheitskupplung

Die Rutschkupplung ist für das Auffangen von Stößen und Überlastungen vorgesehen.

Zur Erhaltung ihrer Funktionsfähigkeit darf sie max. 2 s durchrutschen. Bei übermäßigem Verschleiß muss sie von einer autorisierten Fachwerkstatt ausgetauscht werden.

Pflege und Wartung

Vor Beginn der Wartungs- oder Reparaturarbeiten unbedingt Netzstecker ziehen!

Reparaturen dürfen nur von Fachkräften durchgeführt werden, die aufgrund ihrer Ausbildung und Erfahrung dazu geeignet sind. Nach jeder Reparatur muss das Gerät von einer Elektrofachkraft geprüft werden.

Die Konstruktion des Elektrowerkzeugs ist so, dass ein Minimum an Pflege und Wartung erforderlich ist. Die folgenden Punkte sind jedoch in jedem Fall zu beachten:

• Das Elektrowerkzeug und die Lüftungsschlitze müssen stets sauber gehalten werden.
• Während der Arbeit ist darauf zu achten, dass keine Fremdkörper in das Innere des Elektrowerkzeugs gelangen.
• Bei einem Defekt des Gerätes darf eine Reparatur nur von einer autorisierten Fachwerkstatt durchgeführt werden.

Unser Kundenservice hilft Ihnen bei Fragen zu Reparatur, Wartung und Er- satzteilversorgung.

Das Team der EIBENSTOCK-Anwendungsberatung steht Ihnen gerne zur Verfügung, wenn Sie Fragen zu unseren Produkten und deren Zubehör haben.

Umweltschutz

Rohstoffrückgewinnung statt Müllentsorgung

Zur Vermeidung von Transportschäden muss das Gerät in einer stabilen Verpackung ausgeliefert werden. Verpackung sowie Gerät und Zubehör sind aus recycelfähigen Materialien hergestellt, wodurch eine umweltgerechte, sortenreine Entsorgung über die angebotenen Sammeleinrichtungen ermöglicht wird.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Geräusche / Vibration

Das Geräusch dieses Elektrowerkzeuges wird nach EN 62841-2-1, gemessen. Der Schalldruckpegel am Arbeitsplatz kann 85 dB (A) überschreiten; in diesem Fall sind Schallschutzmaßnahmen für den Bediener erforderlich.

Gehörschutz tragen!

Die Hand-/Arm-Vibration ist typischerweise niedriger als 2,5 m/s ^2 . Messwerte ermittelt entsprechend EN 62841-2-1.

Der angegebene Schwingungspegel repräsentiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Staubschutz

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaugung.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Gewährleistung

Gemäß unseren Allgemeinen Lieferbedingungen gilt im Geschäftsverkehr mit Unternehmern eine Gewährleistungsfrist für Sachmängel von 12 Monaten (Nachweis durch Rechnung oder Lieferschein).

Ausgenommen sind Schäden, die auf natürlichen Verschleiß, Überbeanspruchung oder unsachgemäße Behandlung zurückzuführen sind.

Schäden, die auf Material- oder Fabrikationsfehler zurückzuführen sind, werden kostenlos durch Nachbesserung oder Ersatzlieferung behoben.

Beanstandungen können nur anerkannt werden, wenn das Gerät unzerlegt an den Lieferer oder eine Eibenstock Vertragswerkstatt eingesandt wird.

EU-Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit folgenden Normen oder normativen Dokumenten übereinstimmt:

EN 60841-1:2016-07

EN 62841-2-10:2018-01

EN IEC 55014-1:2022-12

EN IEC 55014-2:2022-10

EN 61000-3-2+A1:2019-03-05

EN 61000-3-3:2023-02

EN IEC 63000:2019-05

gemäß der Bestimmungen 2011/65/EU, 2014/30/EU, 2006/42/EG

Technische Unterlagen (2006/42/EG) bei:

Elektrowerkzeuge GmbH Eibenstock

Auersbergstraße 10

D - 08309 Eibenstock
