BEDIENUNGSANLEITUNG Bolero Squad I 5600 FullFlex90 CECOTEC

1. Teile und Komponenten 94

2. Vor dem Gebrauch 94

5. Reinigung und Wartung 104

6. Problembehebung 106

7. Technische Spezikationen 106

8. Recycling von Elektro- und

Elektronikgeräten 108

9. Garantie und Kundendienst 108

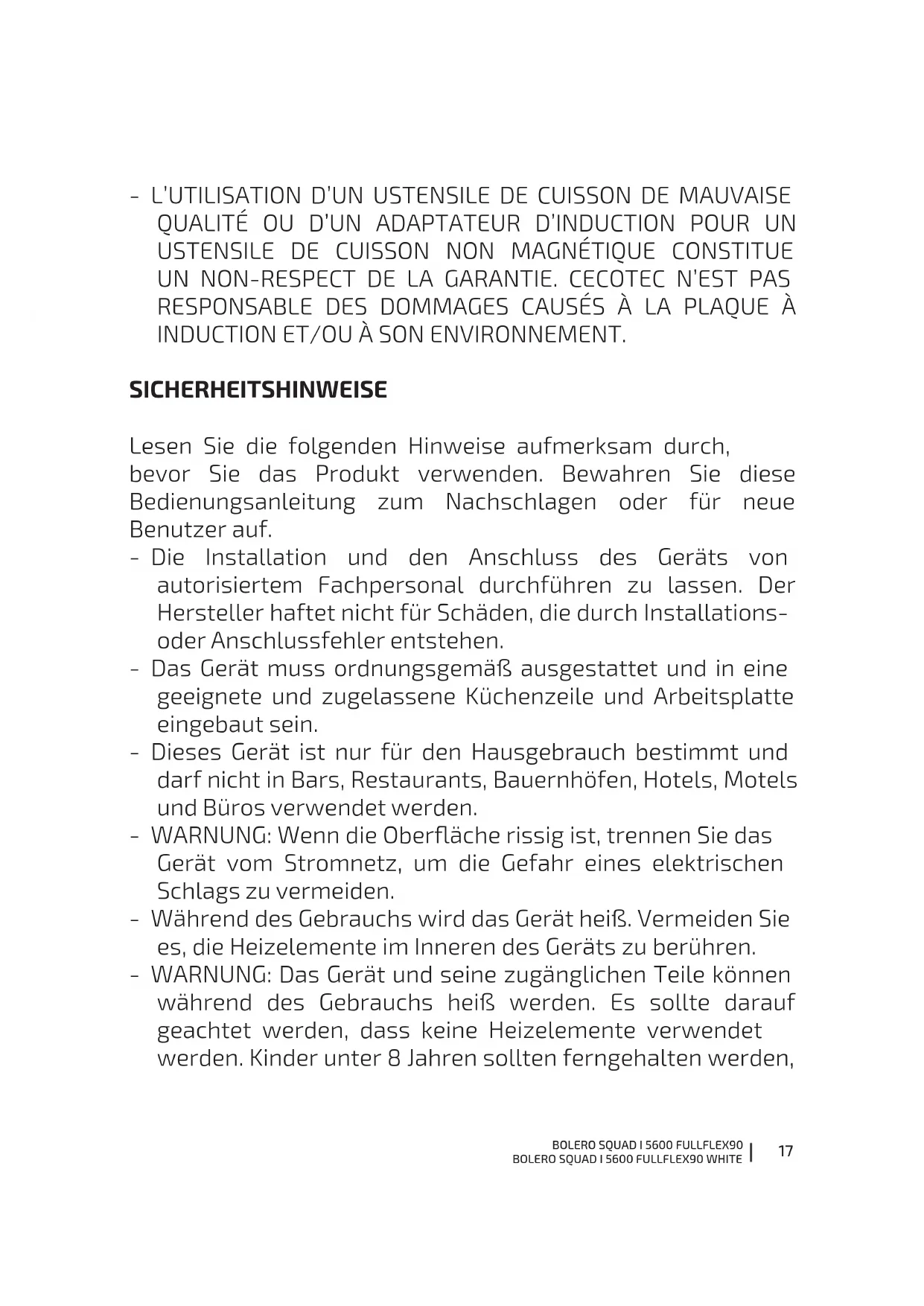

- L’UTILISATION D’UN USTENSILE DE CUISSON DE MAUVAISE QUALITÉ OU D’UN ADAPTATEUR D’INDUCTION POUR UN USTENSILE DE CUISSON NON MAGNÉTIQUE CONSTITUE UN NON-RESPECT DE LA GARANTIE. CECOTEC N’EST PAS RESPONSABLE DES DOMMAGES CAUSÉS À LA PLAQUE À INDUCTION ET/OU À SON ENVIRONNEMENT. SICHERHEITSHINWEISE Lesen Sie die folgenden Hinweise aufmerksam durch, bevor Sie das Produkt verwenden. Bewahren Sie diese Bedienungsanleitung zum Nachschlagen oder für neue Benutzer auf. - Die Installation und den Anschluss des Geräts von autorisiertem Fachpersonal durchführen zu lassen. Der Hersteller haftet nicht für Schäden, die durch Installations- oder Anschlussfehler entstehen. - Das Gerät muss ordnungsgemäß ausgestattet und in eine geeignete und zugelassene Küchenzeile und Arbeitsplatte eingebaut sein. - Dieses Gerät ist nur für den Hausgebrauch bestimmt und darf nicht in Bars, Restaurants, Bauernhöfen, Hotels, Motels und Büros verwendet werden. - WARNUNG: Wenn die Oberäche rissig ist, trennen Sie das Gerät vom Stromnetz, um die Gefahr eines elektrischen Schlags zu vermeiden. - Während des Gebrauchs wird das Gerät heiß. Vermeiden Sie es, die Heizelemente im Inneren des Geräts zu berühren. - WARNUNG: Das Gerät und seine zugänglichen Teile können während des Gebrauchs heiß werden. Es sollte darauf geachtet werden, dass keine Heizelemente verwendet werden. Kinder unter 8 Jahren sollten ferngehalten werden,18

wenn sie nicht ständig beaufsichtigt werden. - Reinigen Sie dieses Gerät nicht mit Dampf. - Metallgegenstände wie Messer, Gabeln, Löel und Deckel sollten nicht auf die Arbeitsäche gelegt werden, da sie heiß werden können. - Schalten Sie die Platte nach dem Gebrauch mit dem Steuergerät und nicht mit dem Topfmelder aus. - Dieses Gerät ist nicht für den Betrieb mit einer externen Zeitschaltuhr oder einem separaten Fernbedienungssystem vorgesehen. - WARNUNG: Unbeaufsichtigtes Kochen auf einem Kochfeld mit Fett oder Öl kann gefährlich sein und zu einem Brand führen. Versuchen Sie NIEMALS, ein Feuer mit Wasser zu löschen, schalten Sie das Gerät aus und decken Sie dann die Flammen zu, z. B. mit einer Löschdecke oder einem Feuerlöschteppich. - ACHTUNG: Der Kochvorgang muss beaufsichtigt werden. Der Kochvorgang muss ständig überwacht werden. - WARNUNG: Brandgefahr: keine Gegenstände auf die Kochächen stellen. - WARNUNG: Verwenden Sie nur die vom Gerätehersteller entworfenen oder vom Gerätehersteller in der Gebrauchsanweisung als geeignet bezeichneten Schutzvorrichtungen für Kochfelder/Platten oder die in das Gerät eingebauten Schutzvorrichtungen für Kochfelder/Platten. Die Verwendung von ungeeigneten Schutzvorrichtungen kann zu Unfällen führen. - Das Gerät darf nicht hinter einer Ziertür installiert werden, um eine Überhitzung zu vermeiden. - Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung19

und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung durch den Benutzer sollten nicht von Kindern ohne Aufsicht durchgeführt werden. - Entfernen Sie alle Etiketten und Aufkleber vom Keramikglas. - Verändern Sie das Gerät in keiner Weise. - Das Induktionskochfeld darf nicht als Unterlage oder Arbeitsäche verwendet werden. - Das Gerät muss gemäß den örtlichen Vorschriften geerdet werden. - Stellen Sie das Gerät nicht auf eine Spülmaschine oder einen Wäschetrockner, um Dampfschäden zu vermeiden. - Schalten Sie die Kochbereiche nach Gebrauch aus. - Achten Sie auf das Kochen von sehr fettigen oder öligen Lebensmitteln, um Brände zu vermeiden. - Achten Sie darauf, sich während oder nach der Benutzung des Geräts nicht zu verbrennen. - Achten Sie darauf, dass keine Drähte von fest installierten oder mobilen Geräten das Glas oder das heiße Kochgeschirr berühren. - Magnetische Gegenstände (Kreditkarten, Disketten, Taschenrechner usw.) dürfen nicht in die Nähe des angeschlossenen Geräts gebracht werden. - Decken Sie das Gerät niemals mit einem Tuch oder einer Schutzfolie ab, um Überhitzung und Feuer zu vermeiden. - Kochgeschirr mit abgenutzten oder beschädigten Böden können das Keramikglas beschädigen. - Sand oder andere Scheuermittel können das Keramikglas beschädigen.20

- Vermeiden Sie es, Gegenstände jeglicher Größe auf die Glaskeramikplatte fallen zu lassen. - Stoßen Sie nicht mit dem Kochgeschirr an die Kanten des Kochfeldes. - Stellen Sie sicher, dass das Gerät gemäß dieser Anleitung ausreichend belüftet wird. - Stellen oder lassen Sie kein leeres Kochgeschirr auf dem Induktionskochfeld stehen. - Zucker, Kunststoe oder Alufolie dürfen nicht mit den Kochstellen in Berührung kommen. Diese können durch die Abkühlung zu Bruch oder anderen Schäden an der Glaskeramikplatte führen: Schalten Sie das Gerät ein und entfernen Sie sie sofort von der Kochzone (achten Sie darauf, sich nicht zu verbrennen). - Stellen Sie niemals heißes Kochgeschirr auf das Bedienfeld. - Wenn sich unter dem Einbaugerät eine Schublade bendet, achten Sie darauf, dass der Abstand zwischen dem Inhalt der Schublade und dem Boden des Geräts groß genug ist (2 cm). Dies ist wichtig, um eine gute Belüftung zu gewährleisten. - Bewahren Sie niemals brennbare Gegenstände (z. B. Spraydosen) in der Schublade unter dem Induktionskochfeld auf. Die Schubladen und ihr Inhalt müssen hitzebeständig sein. - Vorsichtsmaßnahmen im Falle einer Störung: Wenn Sie eine Störung feststellen, schalten Sie das Gerät aus und trennen Sie es von der Stromversorgung. - Das Gerät muss von qualiziertem Fachpersonal repariert werden. Versuchen Sie nicht, das Gerät selbst zu reparieren. - Achten Sie darauf, dass das Kochgeschirr immer mittig auf der Kochäche steht. Der Boden des Kochgeschirrs sollte einen möglichst großen Teil der Kochäche abdecken. - Das Magnetfeld des Geräts kann die Funktion von21

Herzschrittmachern beeinträchtigen. Für weitere Informationen wenden Sie sich bitte an das Geschäft, in dem Sie das Produkt gekauft haben, oder konsultieren Sie einen Arzt. Diese Geräte müssen der EU-Richtlinie 90/385/EWG des Rates vom 20. Juni 1990 und EN 45502-2-1, EN 45502- 2-2 entsprechen. - Verwenden Sie keine Aluminium- oder Kunststobehälter, damit diese nicht durch die Abwärme der Kochäche schmelzen. - Versuchen Sie niemals, ein Feuer mit Wasser zu löschen, schalten Sie das Gerät aus und decken Sie die Flamme ab, z. B. mit einer Feuerlöschdecke oder einer Löschdecke.

- DIE VERWENDUNG EINES MINDERWERTIGEN

KOCHGESCHIRRS ODER EINES INDUKTIONSADAPTERS

FÜR NICHT-MAGNETISCHES KOCHGESCHIRR STELLT EINE

VERLETZUNG DER GARANTIE DAR. CECOTEC HAFTET NICHT FÜR SCHÄDEN, DIE AM INDUKTIONSKOCHFELD UND/ODER SEINER UMGEBUNG ENTSTEHEN.

Bedienfeld Abbildung 2

12. Warmhaltefunktion Symbol

13. Symbol für die Flexzone

14. Symbol für die Auswahl der Kochzone

15. Symbole zur Auswahl von Leistung/Zeit

16. Booster-Funktion Symbol

HINWEIS: Die Graken in dieser Bedienungsanleitung sind schematische Darstellungen und entsprechen möglicherweise nicht genau dem Gerät.

- Dieses Gerät ist so verpackt, dass es während des Transports geschützt bleibt. Nehmen Sie das Gerät aus der Verpackung und entfernen Sie das gesamte Verpackungsmaterial. Bewahren Sie die Verpackung an einem sicheren Ort auf, damit das Gerät nicht beschädigt wird, wenn Sie es später transportieren müssen. Wenn Sie die Originalverpackung entsorgen möchten, stellen Sie sicher, dass alle Artikel wiederverwerten. - Vergewissern Sie sich, dass alle Teile und Komponenten enthalten und in gutem Zustand sind. Wenn die Lieferung fehlt oder nicht in gutem Zustand ist, kontaktieren Sie den oziellen technischen Kundendienst von Cecotec.BOLERO SQUAD I 5600 FULLFLEX90

DEUTSCH - Entfernen Sie nicht die Seriennummer des Produkts, um eine korrekte Rückverfolgbarkeit Ihres Geräts im Falle eines Hilfeersuchens zu gewährleisten. Vollständiger Inhalt - Induktionskochfeld - Diese Bedienungsanleitung

3.1 Vor dem Einbau des Induktionskochfeldes

1. Vergewissern Sie sich, dass die Arbeitsplatte rechtwinklig und eben ist und dass keine

strukturellen Elemente die Platzanforderungen verletzen.

2. Achten Sie darauf, dass das Material der Arbeitsplatte hitzebeständig ist.

3. Wenn das Kochfeld über einem Backofen installiert wird, muss der Backofen mit einem

Kühlgebläse ausgestattet sein.

4. Stellen Sie sicher, dass die Installation allen Sicherheitsanforderungen entspricht.

5. Vergewissern Sie sich, dass das Kochfeld mit einem Sicherheitsschalter ausgestattet ist,

der gemäß den örtlichen Vorschriften installiert und angebracht ist und eine vollständige Trennung vom Stromnetz ermöglicht.

6. Vergewissern Sie sich, dass das von Ihnen verwendete Sicherheitsschaltermodell

zugelassen ist und dass ein Kontaktabstand von 3 mm an allen Polen (oder an allen aktiven [Phasen-]Leitern, wenn die örtlichen Verdrahtungsvorschriften diese Abweichung von den Anforderungen zulassen) vorhanden ist.

7. Achten Sie darauf, dass der Sicherheitsschalter im eingebauten Zustand des Kochfeldes

leicht zugänglich ist.

8. Verwenden Sie hitzebeständige und leicht zu reinigende Oberächen (z. B. Keramikiesen)

für die Wände rund um das Kochfeld. Warnungen: - Das Induktionskochfeld muss von qualiziertem Personal installiert werden. Führen Sie die Operation niemals allein durch. - Installieren Sie das Kochfeld nicht direkt über einem Geschirrspüler, Kühlschrank, Gefrierschrank, einer Waschmaschine oder einem Wäschetrockner, da Feuchtigkeit die Elektronik des Kochfeldes beschädigen kann. - Das Induktionskochfeld muss so eingebaut werden, dass eine bessere Wärmeabstrahlung gewährleistet ist. - Die Wand und der Bereich oberhalb des Kochfeldes müssen hitzebeständig sein. - Um Schäden zu vermeiden, muss der für die Montage der Induktionskochfeld verwendete Klebsto hitzebeständig sein. - Cecotec kann nicht für Unfälle verantwortlich gemacht werden, die auf eine unsachgemäße Erdung zurückzuführen sind.BOLERO SQUAD I 5600 FULLFLEX90

3.2 Vorbereitung der Arbeitsäche

1. Bohren Sie ein Loch in die Arbeitsplatte entsprechend den in Abbildung 3 angegebenen

Maßen. Hinweis: Für den Einbau und die Benutzung muss ein Mindestabstand von 5 cm um das Loch herum eingehalten werden. Länge (mm) Breite (mm) Höhe (mm) Tiefe (mm) A (mm) Amplitude (mm) X (mm) 900 520 58 54 855 495 50 Minimum

2. Achten Sie darauf, dass die Dicke der Arbeitsplatte mindestens 30 mm beträgt.

Hinweis: Wählen Sie eine hitzebeständige Arbeitsplatte, um Verformungen durch die vom Induktionskochfeld erzeugte Hitze zu vermeiden. Achten Sie immer darauf, dass das Induktionskochfeld gut belüftet ist und der Luftein- und -auslass nicht blockiert ist. Vergewissern Sie sich, dass das Induktionskochfeld ordnungsgemäß funktioniert.

Vergewissern Sie sich, dass das Kochfeld gut belüftet ist und dass die Luftein- und -auslässe nicht blockiert sind. Hinweis: Der Sicherheitsabstand zwischen dem Induktionskochfeld und dem Schrank über dem Kochfeld muss mindestens 760 mm betragen. Siehe Abbildung 4, um die richtige Belüftung des Kochfeldes sicherzustellen. A (mm) B (mm) C (mm) D E 760 Minimum 50 30 Min Lufteinlass Luftauslass 10 mm

3.4 Wenn Sie das Induktionskochfeld installiert haben, stellen Sie sicher, dass:

- Das Stromversorgungskabel ist nicht durch Möbeltüren oder Schubladen zugänglich. - Es muss eine ausreichende Frischluftzufuhr von der Außenseite des Schranks zum Boden des Kochfelds gewährleistet sein. - Wenn das Kochfeld auf Schubladen oder Möbeln installiert wird, muss eine Wärmeschutzbarriere unter dem Sockel des Kochfeldes angebracht werden. - Der Sicherheitsschalter ist für den Benutzer leicht zugänglich.BOLERO SQUAD I 5600 FULLFLEX90

3.5 Anschluss des Induktionskochfelds an die Steckdose

Bevor Sie das Induktionskochfeld an das Stromnetz anschließen, überprüfen Sie, ob:

1. Die Elektroinstallation, an die das Induktionskochfeld angeschlossen wird, muss für die

vom Induktionskochfeld aufgenommene Leistung geeignet sein.

2. Die Spannung entspricht dem Nennwert, der in den in diesem Handbuch beschriebenen

Merkmalen angegeben ist. Warnungen: - Verwenden Sie keine Adapter, Reduzierstücke oder ähnliche Vorrichtungen, um das Induktionskochfeld mit der Steckdose zu verbinden, da diese heiß werden und einen Brand verursachen können. - Das Netzkabel des Induktionskochfelds darf nicht mit Teilen in Berührung kommen, die heiß werden können, und nicht in einem Bereich verlegt werden, in dem die Temperatur 75 °C überschreiten kann. - Wenden Sie sich für die Installation des Induktionskochfelds an einen autorisierten und qualizierten Elektriker. - Änderungen an der Elektroinstallation dürfen nur von einer autorisierten Elektrofachkraft vorgenommen werden. - Der elektrische Anschluss des Induktionskochfeldes muss den geltenden Vorschriften entsprechen und durch einen einpoligen oder automatischen Schutzschalter abgesichert sein. - Wenn das Kabel beschädigt ist, wenden Sie sich bitte an den technischen Kundendienst von Cecotec. - Die für die Installation verantwortliche Person muss sich vergewissern, dass der elektrische Anschluss korrekt ausgeführt wurde und den Sicherheitsvorschriften entspricht. - Das Kabel darf nicht geknickt oder gedrückt werden. - Das Kabel muss in regelmäßigen Abständen von einem autorisierten Techniker überprüft werden. - Cecotec kann nicht für Unfälle verantwortlich gemacht werden, die sich aus der Verwendung des Kochfeldes ohne Erdungsanschluss ergeben.

4.1 Verwendung von Touch-Symbolen

- Die Symbole reagieren auf Berührung, so dass kein Druck erforderlich ist. Abb. 5. - Sie hören jedes Mal einen Piepton, wenn das Kochfeld Ihren Finger erkennt. - Achten Sie darauf, dass die Symbole immer sauber und trocken sind und dass kein Gegenstand (z. B. ein Küchenutensil oder ein Tuch) sie verdeckt. Selbst ein dünner Wasserlm kann seine Funktion beeinträchtigen.BOLERO SQUAD I 5600 FULLFLEX90

4.2 Für das Induktionskochfeld geeignete Kochgefäße

Ferromagnetische Kochgefäße - Das Kochgeschirr, das zum Kochen auf einem Induktionskochfeld geeignet ist, besteht aus ferromagnetischem Material. Sie können aus emailliertem Stahl, Gusseisen oder rostfreiem Stahl hergestellt werden. - Um herauszunden, ob eine Pfanne für die Verwendung auf einem Induktionskochfeld geeignet ist, prüfen Sie, ob sie von einem Magneten angezogen wird. Besondere Kochgefäße - Es gibt andere Arten von Kochgeschirr, die für das Induktionskochen geeignet sind und deren Boden nicht vollständig ferromagnetisch ist. - Überprüfen Sie vor dem Gebrauch den Durchmesser des Sockels und ob das Induktionskochfeld ihn erkennt. Die Auswahl der richtigen Kochgefäße - Verwenden Sie kein Kochgeschirr mit gezackten Kanten oder einem gewölbten Boden. Abb.

- Achten Sie darauf, dass Sie Kochgeschirr mit achem Boden und in der gleichen Größe wie die Kochstelle verwenden. Verwenden Sie Kochgeschirr mit einem Durchmesser, der dem Durchmesser der ausgewählten Fläche entspricht. Die Verwendung eines etwas breiteren Kochgeschirrs erhöht die Ezienz der eingesetzten Energie. Wird ein kleineres Kochgeschirr verwendet, kann die Ezienz beeinträchtigt werden. - Stellen Sie das Kochgeschirr immer in die Mitte der Kochzone. Der Boden der verwendeten Pfanne kann die Wärmeverteilung und damit das Kochergebnis beeinussen. Die Wahl eines Kochgeschirrs mit einem hochwertigeren Boden spart Zeit und Energie. Schutz der Glasoberäche - Wenn Sie einen auf der Platte stehenden Kochgeschirr verschieben wollen, heben Sie ihn an. Schieben Sie es nicht, da dies das Glas beschädigen könnte. Abb. 7 Leeres Kochgeschirr oder Kochgeschirr mit sehr dünnem Boden - Stellen Sie niemals eine leere Pfanne auf das heiße Kochfeld, da dies zu einer Beschädigung des Kochfeldes führen kann. Verwenden Sie auch kein Kochgeschirr mit einem sehr dünnen Boden.

4.3 Kochgefäß-Erkennung

- Verwenden Sie kein Kochgeschirr, deren Boden kleiner als der angegebene Durchmesser ist, da sie von der Platte nicht erkannt werden. - Wenn Sie keine Pfanne auf das Kochfeld gestellt haben, wenn Sie eine Pfanne mit einem zu kleinen Bodendurchmesser aufgestellt haben oder wenn die verwendete Pfanne nichtBOLERO SQUAD I 5600 FULLFLEX90

DEUTSCH für das Induktionskochen geeignet ist, funktioniert das Kochfeld nicht und auf dem Display erscheint . - Die Kochzonen funktionieren nicht, wenn der Durchmesser des Bodens der Pfanne zu groß oder zu klein ist. In allen anderen Fällen passen sich die Kochzonen automatisch an ihren Durchmesser an. Der Durchmesser des Topfbodens sollte jedoch möglichst genau dem Durchmesser der Kochzone entsprechen, in die er eingesetzt werden soll. Um das Induktionskochfeld optimal nutzen zu können, stellen Sie das Kochgeschirr in die Mitte der Kochzone.

4.4 Einschalten des Kochfeldes

1. Wenn das Kochfeld eingeschaltet wird, ertönt ein Signalton und es wird «0» und «- -»

angezeigt, was bedeutet, dass es sich im Standby-Modus bendet.

2. Stellen Sie ein geeignetes Kochgeschirr auf die zu verwendende Kochzone. Vergewissern

Sie sich, dass der Boden der Pfanne und die Oberäche der Kochzone sauber und trocken sind.

3. Drücken Sie auf das Symbol der gewünschten Kochzone. Die Zahl „0“ blinkt.

4. Stellen Sie die Leistungsstufe mit den Touch-Symbolen «-» und «+» ein.

5. Sie können die Leistung der Kochzone jederzeit anpassen. Wählen Sie dazu die gewünschte

Kochzone aus, und wenn die Ziern zu blinken beginnen, stellen Sie die Leistung über die entsprechenden Berührungssymbole ein. Wenn angezeigt wird, bedeutet dies, dass: - Sie haben das Kochgeschirr nicht auf die richtige Kochzone gestellt. - Die Pfanne ist nicht für Induktionskochfelder geeignet. - Die Pfanne ist zu klein oder liegt nicht in der Mitte der Kochzone. Wenn eines der oben genannten Ereignisse eingetreten ist: - Das Kochfeld heizt nur auf, wenn ein geeignetes Gefäß auf die Kochzone gestellt wird. - Das Display schaltet sich nach 2 Minuten automatisch ab, wenn kein Kochgefäß eingelegt wurde. Nach Abschluss des Kochvorgangs

1. Drücken Sie auf das Symbol der Kochzone, die Sie ausschalten möchten.

2. Stellen Sie die Leistungsstufe mit den Touch-Symbolen «-» und «+» ein. Stellen Sie sicher,

dass «0» und dann «H» angezeigt wird.

3. Schalten Sie das Induktionskochfeld aus, indem Sie auf das Ein/Aus-Symbol drücken.

4. Wenn «H» angezeigt wird, bedeutet dies, dass die Oberächentemperatur der Kochzone

höher als 60 °C ist. Dieses Symbol verschwindet, wenn die Oberäche abgekühlt ist und eine sichere Berührungstemperatur erreicht hat. Wenn Sie andere Behälter erwärmenBOLERO SQUAD I 5600 FULLFLEX90

DEUTSCH wollen, verwenden Sie den Bereich, der noch warm ist, um Energie zu sparen.

4.5 Sperren der Touch-Symbole

- Sie können die Symbole sperren, um eine unbeabsichtigte Benutzung zu verhindern (z. B. wenn Kinder versehentlich die Kochzonen einschalten). - Wenn das Bedienfeld gesperrt ist, sind alle Berührungssymbole (außer Ein/Aus) deaktiviert. Um die Touch-Symbole zu sperren, drücken Sie auf das Touch-Symbol. Zum Entsperren der Touch-Symbole:

1. Vergewissern Sie sich, dass das Induktionskochfeld eingeschaltet ist.

2. Halten Sie das Symbol für die Tastensperre 3 Sekunden lang gedrückt.

Wenn das Kochfeld gesperrt ist, sind alle Touch-Symbole deaktiviert, mit Ausnahme der Ein/Aus-Taste, falls Sie das Kochfeld im Notfall ausschalten müssen. Wenn Sie diese Option verwenden, müssen Sie die Touch-Symbole beim nächsten Einschalten des Kochfelds wieder entsperren.

4.6 Schutz vor Überhitzung

Dieses Induktionskochfeld ist mit einem Sensor ausgestattet, der die Innentemperatur kontrolliert. Das Induktionskochfeld schaltet sich automatisch aus, wenn der Sensor eine zu hohe Temperatur feststellt.

4.7 Automatische Sicherheitsabschaltung

Dieses Induktionskochfeld verfügt über ein Schutzsystem, das es automatisch ausschaltet, wenn 120 Minuten lang keine Bedienung erfolgt ist. Wenn die Pfanne entfernt wird, schaltet das Induktionskochfeld automatisch ab.

Am Boden des Induktionskochfeldes bendet sich ein Gebläse zur Regulierung der Innentemperatur. Wenn das Kochfeld eingeschaltet und die Leistung oder die Temperatur eingestellt wird, läuft der Ventilator an. Auch wenn das Induktionskochfeld ausgeschaltet ist, bleibt der Ventilator eingeschaltet, bis es ausreichend abgekühlt ist. Blockieren Sie die Lüfterönungen nicht mit Geschirrtüchern oder anderen Gegenständen, da dies eine gute Belüftung verhindert und zu einer Überhitzung der Schaltkreise führt. Hinweis: Denken Sie daran, dass das Gebläse auch dann weiterläuft, wenn Sie das Induktionskochfeld ausgeschaltet haben, bis es abgekühlt ist. Dies ist normal und deutet nicht auf eine Fehlfunktion hin.BOLERO SQUAD I 5600 FULLFLEX90

- Sie können wählen, ob der Timer nur als Countdown funktionieren soll oder ob die ausgewählte(n) Kochzone(n) ausgeschaltet werden soll(en), wenn der Countdown Null erreicht. - Der Timer kann für bis zu 99 Minuten programmiert werden. Einstellung des Timers als Countdown-Timer

1. Drücken Sie das Timer-Touch-Symbol. «30» wird angezeigt.

2. Stellen Sie die Zeit mit den Touch-Symbolen «-» und «+» ein.

3. Sobald der Timer eingestellt ist, beginnt der Countdown sofort und die verbleibende Zeit

4. Sie können den Timer abbrechen, indem Sie erneut auf das Timer-Symbol drücken. Ist dies

der Fall, wird «- -» angezeigt. Einstellung des Timers für eine Kochzone auszuschalten

1. Drücken Sie auf das Symbol der gewünschten Kochzone.

2. Drücken Sie dann das Timer-Symbol. «30» wird angezeigt.

3. Stellen Sie die Zeit mit den Touch-Symbolen «-» und «+» ein.

4. Um den Timer abzubrechen, drücken Sie auf die Kochzone, für die er programmiert wurde,

und dann auf das Timer-Symbol. Wenn Sie dies tun, wird «- -» angezeigt.

5. Sobald der Timer eingestellt ist, beginnt der Countdown sofort und die verbleibende Zeit

wird angezeigt. Hinweis: Ein roter Punkt erscheint neben der gewählten Kochzonenleistung, um anzuzeigen, dass der Timer aktiviert ist. Einstellung des Timers für mehr als eine Kochzone auszuschalten

1. Wenn Sie diese Funktion für mehr als eine Kochzone verwenden, zeigt die Timer-Anzeige

die kürzeste Zeit an. Wenn z.B. der Timer für Kochzone 3 auf 3 Minuten und der Timer für Kochzone 1 auf 6 Minuten eingestellt ist, erscheint auf der entsprechenden Anzeige «3». Hinweis: Der rote Punkt neben der entsprechenden Kochzonenleistung blinkt.

2. Wenn der Countdown abgelaufen ist, schaltet sich die entsprechende Kochzone

automatisch ab. Hinweis: Wenn Sie die Zeit ändern möchten, müssen Sie nach der Programmierung des Timers alle Schritte wiederholen.

4.10 Booster-Funktion

Mit der Booster-Funktion kann die Leistung der gewählten Kochzone vorübergehend erhöht werden, um schneller und stärker zu heizen. Wir empfehlen Ihnen, die Booster-Funktion mit Vorsicht und nur für kurze Zeit zu verwenden, da eine zu hohe Leistung die Lebensmittel verbrennen oder überhitzen kann.BOLERO SQUAD I 5600 FULLFLEX90

1. Drücken Sie auf das Symbol der gewünschten Kochzone.

2. Drücken Sie dann das Berührungssymbol zur Auswahl der Leistungsstufe «b» (Booster).

3. Um diese Funktion zu deaktivieren, drücken Sie das Touch-Symbol der entsprechenden

Kochzone und wählen Sie die gewünschte Leistungsstufe. Hinweis: Die Booster-Funktion erhöht die Leistung beträchtlich, weshalb wir empfehlen, sie mit Vorsicht einzusetzen, damit die Speisen nicht verbrennen.

- Die exible Kochzone bendet sich auf der linken Seite des Induktionskochfeldes. - Sie kann je nach Bedarf als eine einzige Kochzone oder als zwei verschiedene Zonen verwendet werden. - Sie besteht aus zwei unabhängigen Induktoren, die getrennt gesteuert werden können.

1. Drücken Sie auf das Symbol der gewünschten Kochzone.

2. Drücken Sie dann auf das Berührungssymbol der exible Kochzone. Die Leistungsstufe der

oberen und unteren Kochzone wird auf die Standardeinstellung («5») gesetzt.

3. Sie können die Leistungsstufe mit den Symbolen «-» und «+» einstellen.

4. Wenn Sie die Leistungsstufe zu einem späteren Zeitpunkt ändern möchten, drücken Sie

eines der Berührungssymbole auf den Kochzonen, die die Flexzone bilden. Wenn die Ziern der Leistungsstufe zu blinken beginnen, können Sie diese Einstellung ändern.

4.12 Warmhalten-Funktion.

1. Drücken Sie auf das Symbol der gewünschten Kochzone.

2. Drücken Sie dann auf das Warmhalten-Symbol.

3. Durch einmaliges Drücken wird Stufe 1 aktiviert. wird angezeigt.

4. Durch erneutes Drücken der Taste wird die Stufe 2 aktiviert. wird angezeigt.

5. Wenn Sie ein drittes Mal drücken, wird Stufe 3 aktiviert. wird angezeigt.

6. Die Deaktivierung dieser Funktion erfolgt über die Berührungssymbole «-» und «+».

4.13 Start/Pause-Funktion

1. Wenn das Kochfeld in Betrieb ist, drücken Sie das Start/Pause-Symbol, um den Garvorgang

2. An diesem Punkt blinken die Werte auf den Anzeigen.

3. Um den Garvorgang fortzusetzen, drücken Sie zweimal auf das Start/Pause-Symbol.

4. Die Werte der Anzeigen kehren in ihren normalen Zustand zurück.BOLERO SQUAD I 5600 FULLFLEX90

DEUTSCH Warnung Seien Sie beim Frittieren vorsichtig, denn Öl und Fett erhitzen sich sehr schnell, besonders wenn Sie die Booster-Funktion verwenden. Bei extrem hohen Temperaturen können Öl und Fett verbrennen, was eine ernsthafte Brandgefahr darstellt.

- Das Simmern ndet unterhalb des Siedepunkts statt, bei etwa 85˚C. Es eignet sich für die Zubereitung einiger Suppen und Eintöpfe, da es die Aromen verstärkt, ohne die Speisen zu verkochen. Es sollte auch zum Kochen von mit Mehl angedickten Eiersaucen verwendet werden. - Einige Rezepte erfordern eine höhere Einstellung als die Mindesteinstellung, damit die Speisen in der empfohlenen Zeit richtig garen.

4.15 Tipps zum Energiesparen

- Wenn das Essen zu kochen beginnt, reduzieren Sie die Leistung. - Wenn Sie einen Deckel verwenden, verkürzt sich die Garzeit, was wiederum Energie spart. - Reduzieren Sie die Menge des verwendeten Öls oder Fetts, um die Garzeit zu verkürzen. - Beginnen Sie den Garvorgang mit einer hohen Leistungsstufe und reduzieren Sie die Stufe, wenn die Speisen warm geworden sind.BOLERO SQUAD I 5600 FULLFLEX90

5. REINIGUNG UND WARTUNG

Verschmutzungsart Reinigung Bemerkungen Gewöhnliche Verschmutzung der Glasoberäche (Fingerabdrücke, Flecken, Lebensmittel oder verschüttete ungesüßte Speisen).

Stromversorgung der Karte mit dem dafür vorgesehenen Leistungsschalter oder Dierentialschalter.

2. Verwenden Sie einen

Induktionskochfeldreiniger, solange die Oberäche noch leicht warm ist (achten Sie aber darauf, dass sie nicht verbrennt).

3. Spülen Sie das Kochfeld ab

und trocknen Sie das Glas mit einem sauberen Tuch oder Küchenpapier.

4. Schließen Sie das Kochfeld

wieder an das Stromnetz an

1. Wenn das Kochfeld ausgeschaltet

ist, gibt es keine Warnung, dass die Oberäche heiß ist, aber das bedeutet nicht, dass sie nicht heiß ist.

2. Verwenden Sie spezielle

Scheuerschwämme für Induktionskochfelder.

3. Verwenden Sie keine aggressiven,

ätzenden oder scheuernden Reinigungsmittel, die die Platte beschädigen könnten. Lesen Sie immer das Etikett, um zu prüfen, ob das zu verwendende Reinigungsmittel oder Scheuerschwamm geeignet ist.

4. Lassen Sie niemals Rückstände

auf der Oberäche zurück, da diese das Glas verschmutzen könnten.BOLERO SQUAD I 5600 FULLFLEX90

DEUTSCH Verschütten von zuckerhaltigen Lebensmitteln Entfernen Sie sie sofort mit einem für Induktionskochfelder geeigneten Schaber, aber seien Sie vorsichtig mit heißen Oberächen.

Stromversorgung der Karte mit dem dafür vorgesehenen Leistungsschalter oder Dierentialschalter.

2. Halten Sie den Schaber in

einem Winkel von 30° und kratzen Sie den Schmutz an einer völlig kühlen Stelle ab.

3. Wischen Sie Schmutz oder

verschüttete Flüssigkeiten mit einem Tuch oder Küchenpapier ab. Entfernen Sie geschmolzene Flecken von zuckerhaltigen Lebensmitteln so schnell wie möglich. Wenn sie auf dem Glas abkühlen, können sie schwer zu entfernen sein oder sogar das Kochfeld dauerhaft beschädigen. Schnittgefahr: Wenn die Sicherheitsabdeckung eingezogen ist, kann die Klinge des Abstreifers scharf wie eine Rasierklinge sein. Verwenden Sie es mit äußerster Vorsicht und lagern Sie es immer sicher und außerhalb der Reichweite von Kindern. Flecken und Verschüttungen auf dem Bedienfeld

Stromversorgung der Karte mit dem dafür vorgesehenen Leistungsschalter oder Dierentialschalter.

2. Reinigen Sie die Touch-

Symbole mit einem sauberen, feuchten Schwamm oder Tuch.

3. Trocknen Sie das Bedienfeld

4. Schließen Sie das Kochfeld

wieder an das Stromnetz an. Wenn das Bedienfeld verschmutzt ist, funktionieren die Touch-Symbole möglicherweise nicht richtig. Achten Sie darauf, den Bereich des Bedienfelds gründlich zu reinigen und zu trocknen, bevor Sie das Kochfeld wieder an das Stromnetz anschließen.BOLERO SQUAD I 5600 FULLFLEX90

Fehlercode Wenn eine Anomalie auftritt, zeigt das Induktionskochfeld die entsprechenden Fehlercodes an: Fehler Mögliche Ursache Lösung E 1 / E 2 Unterspannungs- (< 85 V) oder Überspannungsschutz (> 285 V) Wenn die Spannung an der Steckdose niedriger oder höher ist als angegeben, wenden Sie sich an einen qualizierten Elektriker. E 3 Der Sensor ist kurzgeschlossen oder es besteht ein oener Stromkreis. Kontaktieren Sie den oziellen Technischen Kundendienst von Cecotec. E 4 IGBT ist kurzgeschlossen oder es besteht ein oener Stromkreis. Kontaktieren Sie den oziellen Technischen Kundendienst von Cecotec. E 5 Die Temperatur des Sensors der Induktionsspule überschreitet 280 °C. Schalten Sie das Induktionskochfeld aus und warten Sie, bis es abgekühlt ist. E 6 Die Temperatur des IGBT-Sensors ist zu hoch. Prüfen Sie, ob die Belüftung korrekt ist und die Ventilatoren nicht blockiert werden. Er Internes Versagen der Steuerkreise. Kontaktieren Sie den oziellen Technischen Kundendienst von Cecotec. Et Auf den Touch-Symbolen des Bedienfelds bendet sich etwas Flüssigkeit. Reinigen Sie das Bedienfeld und trocknen Sie es gründlich ab. U Sie haben kein Kochgefäß eingebaut oder das von Ihnen eingebaute Kochgefäß ist nicht für den Induktionsherdtyp geeignet. Verwenden Sie ein anderes Kochgefäß.

7. TECHNISCHE SPEZIFIKATIONEN

DEUTSCH Nennspannung: 220-240V~. Nennfrequenz: 50-60Hz A: 1600W/2000W B: 2600W/3000W C: 2000W/2400W D: 3000/3600W E: 2000W/2400W F: 2600W/3000W G: 1600W/2000W Symbol Wert Einheit Identizierung des Modells EU01_100144 Bolero Squad I 5600 FullFlex90 EU01_104164 Bolero Squad I 5600 FullFlex90 White Art des Kochfeldes Elektrische Kochplatten für den Haushalt Anzahl der Wahlschalter für die Lampen und/oder Kochächen

Heiztechnik (Glaskeramikkochfelder und Kochzonen, Strahlungskochfelder, feste Kochplatten) Induktionskochzonen und Kochzonen Symbol Wert Einheit Für kreisförmige Kochstellen oder Kochzonen: Durchmesser der Nutzäche jeder elektrischen Kochstelle, auf 5 mm aufgerundet Ø 28cm cm Für nicht kreisförmige Lampen oder Kochstellen: Breite und Länge der Nutzäche jeder Lampe oder elektrischen Kochstelle, auf die nächsten 5 mm gerundet

DEUTSCH Energieverbrauch pro Lampe oder Kochstelle, berechnet pro kg (*)

elektrisches Kochen 180,7 162,8 189,8 183,8 Wh/kg Energieverbrauch der Kochplatte, berechnet pro kg

elektrisches Kochfeld 179,28 Wh/kg Die technischen Daten können ohne vorherige Ankündigung geändert werden, um die Produktqualität zu verbessern. Made in China | Entworfen in Spanien

8. RECYCLING VON ELEKTRO- UND ELEKTRONIKGERÄTEN

Dieses Symbol weist darauf hin, dass das Produkt und/oder die Batterie / der Akku gemäß den geltenden Vorschriften getrennt vom Hausmüll entsorgt werden muss. Wenn dieses Produkt das Ende seiner Nutzungsdauer erreicht hat, sollten Sie die Batterien/Akkus entfernen und es zu einer von den örtlichen Behörden bestimmten Sammelstelle bringen. Die Verbraucher müssen sich mit Ihren örtlichen Behörden oder Einzelhändlern in Verbindung setzen, um Informationen über die ordnungsgemäße Entsorgung ihrer Altgeräte und / oder ihre Akkus zu erhalten. Die Einhaltung der oben genannten Leitlinien trägt zum Schutz der Umwelt bei.

9. GARANTIE UND KUNDENDIENST

Cecotec haftet gegenüber dem Endnutzer oder Verbraucher für jegliche Konformitätsmängel, die zum Zeitpunkt der Lieferung des Produkts bestehen, gemäß den in den geltenden Vorschriften festgelegten Bedingungen und Fristen. Es wird empfohlen, dass Reparaturen von qualiziertem Personal durchgeführt werden. Sollte unerwartet eine Störung auftreten oder haben Sie Fragen über Ihrem Produkt, können Sie sich mit dem Kundendienst in Verbindung setzen über die Telefonnummer: [phone]

Die geistigen Eigentumsrechte an den Texten in dieser Bedienungsleitung liegen bei CECOTEC INNOVACIONES, S.L. Alle Rechte vorbehalten. Der Inhalt dieser Veröentlichung darf ohne vorherige Genehmigung von CECOTEC INNOVACIONES, S.L. weder ganz noch teilweise vervielfältigt, in einem Wiederherstellungssystem gespeichert, übertragen oder verbreitet werden (elektronisch, mechanisch, Fotokopie, Aufzeichnung oder ähnliches).BOLERO SQUAD I 5600 FULLFLEX90
