INSTRUKCJA OBSŁUGI Bolero Squad I 5600 FullFlex90 CECOTEC

1. Części i komponenty 152

2. Przed użyciem 152

4. Funkcjonowanie 155

5. Czyszczenie i konserwacja 161

6. Rozwiązywanie problemów 163

7. Dane techniczne 163

8. Recykling urządzeń elektrycznych i

9. Gwarancja i Serwis Pomocy Technicznej 165

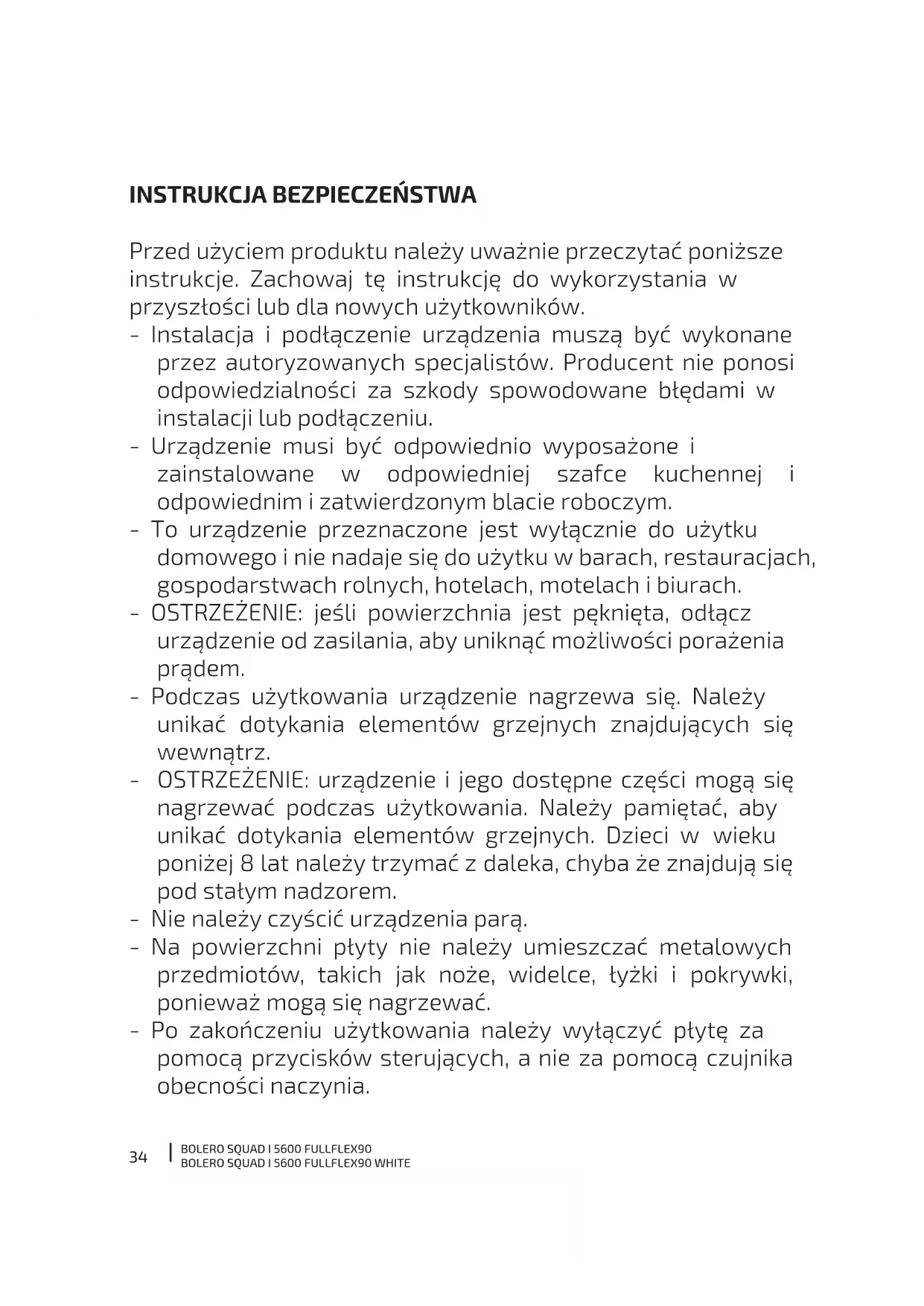

Przed użyciem produktu należy uważnie przeczytać poniższe instrukcje. Zachowaj tę instrukcję do wykorzystania w przyszłości lub dla nowych użytkowników. - Instalacja i podłączenie urządzenia muszą być wykonane przez autoryzowanych specjalistów. Producent nie ponosi odpowiedzialności za szkody spowodowane błędami w instalacji lub podłączeniu. - Urządzenie musi być odpowiednio wyposażone i zainstalowane w odpowiedniej szafce kuchennej i odpowiednim i zatwierdzonym blacie roboczym. - To urządzenie przeznaczone jest wyłącznie do użytku domowego i nie nadaje się do użytku w barach, restauracjach, gospodarstwach rolnych, hotelach, motelach i biurach. - OSTRZEŻENIE: jeśli powierzchnia jest pęknięta, odłącz urządzenie od zasilania, aby uniknąć możliwości porażenia prądem. - Podczas użytkowania urządzenie nagrzewa się. Należy unikać dotykania elementów grzejnych znajdujących się wewnątrz. - OSTRZEŻENIE: urządzenie i jego dostępne części mogą się nagrzewać podczas użytkowania. Należy pamiętać, aby unikać dotykania elementów grzejnych. Dzieci w wieku poniżej 8 lat należy trzymać z daleka, chyba że znajdują się pod stałym nadzorem. - Nie należy czyścić urządzenia parą. - Na powierzchni płyty nie należy umieszczać metalowych przedmiotów, takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą się nagrzewać. - Po zakończeniu użytkowania należy wyłączyć płytę za pomocą przycisków sterujących, a nie za pomocą czujnika obecności naczynia.35

- To urządzenie nie jest przeznaczone do obsługi za pomocą zewnętrznego timera lub oddzielnego systemu zdalnego sterowania. - OSTRZEŻENIE: gotowanie bez nadzoru płycie zabrudzonej tłuszczem lub olejem może być niebezpieczne i spowodować pożar. NIGDY nie próbuj gasić ognia wodą, należy odłączyć urządzenie od zasilania, a następnie przykryć płomienie, na przykład pokrywką lub kocem gaśniczym. - UWAGA: proces gotowania musi być nadzorowany. Proces gotowania musi być stale kontrolowany. - OSTRZEŻENIE: niebezpieczeństwo pożaru: nie umieszczać przedmiotów na powierzchni do gotowania. - OSTRZEŻENIE: należy stosować wyłącznie osłony płyty zaprojektowanej przez producenta urządzenia lub zalecanej przez producenta urządzenia w instrukcji obsługi lub osłony płyty stanowiącej część urządzenia. Stosowanie nieodpowiedniej osłony może być przyczyną wypadków. - Nie należy instalować urządzenia za ozdobnymi drzwiczkami, aby uniknąć przegrzania. - To urządzenie może być używane przez dzieci w wieku 8 lat i starsze oraz osoby o ograniczonych zdolnościach zycznych, sensorycznych lub umysłowych lub bez doświadczenia i wiedzy, jeśli znajdują się pod nadzorem lub zostały poinstruowane w zakresie korzystania z urządzenia w bezpieczny sposób i rozumieją związane z tym zagrożenia. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i konserwacja urządzenia, które ma przeprowadzać użytkownik nie mogą być wykonywane przez dzieci bez nadzoru. - Usuń wszystkie etykiety i naklejki ze szkła ceramicznego. - Nie modykuj urządzenia w żaden sposób. - Płyta indukcyjna nie może być używana jako podpora lub powierzchnia robocza.36

- Urządzenie musi być uziemione zgodnie z lokalnymi normami. - Nie umieszczaj urządzenia na zmywarkach lub suszarkach, aby zapobiec uszkodzeniu go przez parę wodną. - Wyłącz strefy gotowania po zakończeniu gotowania. - Nadzoruj gotowanie bardzo tłustych potraw lub potraw z dużą ilością oleju, aby uniknąć pożarów. - Należy uważać, aby nie poparzyć się podczas lub po użyciu urządzenia. - Upewnij się, że żadne przewody urządzeń stacjonarnych lub przenośnych nie dotykają szkła ani gorących przyborów kuchennych. - Przedmiotów magnetycznych (karty kredytowe, dyskietki, kalkulatory itp.) nie należy umieszczać w pobliżu podłączonego urządzenia. - Nigdy nie przykrywaj urządzenia ściereczką lub folią ochronną, aby zapobiec przegrzaniu i pożarowi. - Naczynia ze zużytym lub uszkodzonym dnem mogą uszkodzić szkło ceramiczne. - Piasek lub inne materiały ścierne mogą uszkodzić szkło ceramiczne. - Zapobiegaj spadaniu przedmiotów o dowolnym rozmiarze na panel witroceramiczny. - Nie uderzaj przyborami kuchennymi o krawędzie płyty. - Upewnij się, że urządzenie znajduje się w odpowiednio wentylowanym miejscu zgodnie z niniejszą instrukcją. - Nie stawiaj ani nie pozostawiaj pustych naczyń na płycie. - Cukier, materiały syntetyczne lub folia aluminiowa nie mogą stykać się ze strefami grzania. Mogą one spowodować pęknięcie lub inne uszkodzenia panelu witroceramicznego z powodu chłodzenia: należy wyłączyć urządzenie i natychmiast usunąć je z pola grzejnego (należy uważać, aby się nie poparzyć).37

- Nigdy nie umieszczaj gorących naczyń na panelu sterowania. - Jeśli pod wbudowanym urządzeniem znajduje się szuada, upewnij się, że przestrzeń między zawartością szuady a spodem urządzenia jest wystarczająco duża (2 cm). Jest to niezbędne do zapewnienia właściwej wentylacji. - Nigdy nie przechowuj przedmiotów łatwopalnych (np. aerozoli) w szuadzie pod płytą indukcyjną. Szuady i ich zawartość muszą być odporne na ciepło. - Środki ostrożności w przypadku awarii: jeśli wykryjesz usterkę, wyłącz urządzenie i odłącz zasilanie. - Urządzenie może być naprawiane tylko przez wykwalikowanych specjalistów. Nie próbuj samodzielnie naprawiać urządzenia. - Zawsze upewnij się, że naczynia są ustawione centralnie na polu grzejnym. Dno naczyń powinno zakrywać jak największą część pola grzejnego. - Pole magnetyczne urządzenia może wpływać na działanie rozruszników serca. Aby uzyskać więcej informacji, udaj się do sklepu, w którym został zakupiony produkt lub skonsultuj się z lekarzem. Urządzenia te muszą być zgodne z dyrektywą 90/385/EWG Rady UE z dnia 20 czerwca 1990 r. oraz normami EN 45502-2-1, EN 45502-2-2. - Nie używaj aluminiowych naczyń lub wykonanych z tworzywa sztucznego, aby nie stopiły się pod wpływem ciepła resztkowego stref gotowania. - Nigdy nie próbuj gasić ognia wodą, wyłącz urządzenie i zakryj płomień np. pokrywką lub kocem gaśniczym. - UŻYWANIE NACZYŃ KUCHENNYCH NISKIEJ JAKOŚCI LUB

1. Strefa indukcyjna 1: 2000 W Booster 2400 W

2. Strefa indukcyjna 2: 1600 W Booster 2000 W

3. Strefa indukcyjna 3: 2000 W Booster 2400 W

4. Strefa indukcyjna 4: 1600 W Booster 2000 W

5. Strefa indukcyjna 5: 3000 W Booster 3600 W

6. Strefa łączona po lewej stronie: 2600 W Booster 3000 W

7. Strefa łączona po prawej stronie: 2600 W Booster 3000 W

Panel sterowania Rysunek 2

1. Ikona dotykowa włączania/wyłączania

2. Ikona dotykowa blokady

3. Ikona dotykowa utrzymywania ciepła

4. Ikona dotykowa strefy łączonej

5. Ikona dotykowa wyboru strefy gotowania

6. Ikony dotykowe wyboru mocy/czasu

7. Ikona dotykowa funkcji Booster

8. Ikona dotykowa timera

9. Ikona dotykowa start/pauza

UWAGA: Graka tej instrukcji obsługi jest schematyczna i możliwe, że nie będzie całkowicie zgodna z produktem.

- To urządzenie jest zapakowane w opakowanie zaprojektowane w celu ochrony podczas transportu. Wyjmij produkt z pudełka i usuń wszystkie materiały opakowaniowe. Oryginalne pudełko i inne elementy opakowania można przechowywać w bezpiecznym miejscu, aby zapobiec uszkodzeniu urządzenia w przypadku konieczności jego transportu w przyszłości. Jeśli chcesz pozbyć się oryginalnego opakowania, pamiętaj o prawidłowym recyklingu wszystkich jego elementów. - Upewnij się, że wszystkie części i komponenty są dołączone, i są w dobrym stanie. Jeśli któregokolwiek z nich brakuje lub nie są w dobrym stanie, należy niezwłocznie skontaktować się z ocjalnym Serwisem Technicznym Cecotec.BOLERO SQUAD I 5600 FULLFLEX90

POLSKI - Nie usuwaj numeru seryjnego produktu, aby można było zidentykować urządzenie w przypadku wymagania pomocy technicznej. Zawartość opakowania - Płyta indukcyjna - Ta instrukcja obsługi

3.1 Przed instalacją płyty

1. Upewnij się, że blat jest kwadratowy i wypoziomowany, a żadne elementy konstrukcyjne

nie naruszają wymagań przestrzennych.

2. Upewnij się, że blat jest wykonany z materiału odpornego na wysoką temperaturę.

3. Jeśli płyta zostanie zainstalowana nad piekarnikiem, piekarnik musi mieć wbudowany

wentylator chłodzący.

4. Cała instalacja musi spełniać wszystkie wymogi bezpieczeństwa.

5. Upewnij się, że płyta zawiera wyłącznik bezpieczeństwa, który został zainstalowany

i ustawiony zgodnie z lokalnymi przepisami i regulacjami dotyczącymi elektryczności, i pozwala na całkowite odłączenie jej od sieci elektrycznej.

6. Upewnij się, że model użytego przełącznika izolacyjnego jest zatwierdzony, i że jest

zapewnione 3 mm odstępu między stykami na wszystkich biegunach (lub na wszystkich aktywnych [fazowych] przewodach, jeśli lokalne przepisy dotyczące okablowania dopuszczają taką możliwość).

7. Należy upewnić się, że przełącznik bezpieczeństwa jest łatwo dostępny po zainstalowaniu

8. Użyj żaroodpornych, łatwych do czyszczenia wykończeń (takich jak płytki ceramiczne) na

ścianach otaczających płytę kuchenną. Ostrzeżenia: - Płyta indukcyjna musi być instalowana przez wykwalikowany personel. Nigdy nie instaluj urządzenia samodzielnie. - Nie należy instalować płyty bezpośrednio nad zmywarką, lodówką, zamrażarką, pralką lub suszarką bębnową, ponieważ wilgoć może uszkodzić elektronikę płyty. - Płyta indukcyjna musi być zainstalowana w sposób zapewniający lepsze promieniowanie cieplne. - Ściana i obszar nad blatem kuchennym powinny być odporne na wysoką temperaturę. - Aby uniknąć uszkodzeń, klej użyty do montażu płyty musi być odporny na wysoką temperaturę. - Cecotec nie ponosi odpowiedzialności za wypadki wynikające z niewłaściwego uziemienia.BOLERO SQUAD I 5600 FULLFLEX90

3.2 Przygotowanie blatu roboczego

1. Wywierć otwór w blacie zgodnie z wymiarami pokazanymi na rysunku 3.

Uwaga: Podczas instalacji i użytkowania należy zachować minimalny odstęp 5 cm wokół otworu. Długość (mm) Szerokość (mm) Wysokość (mm) Głębokość (mm)

(mm) Szerokość (mm) X (mm)

2. Upewnij się, że grubość blatu wynosi co najmniej 30 mm.

Ostrzeżenie: Wybierz żaroodporny blat, aby uniknąć odkształceń spowodowanych ciepłem generowanym przez płytę indukcyjną. Należy zawsze upewnić się, że płyta indukcyjna jest dobrze wentylowana, a dopływ i odpływ powietrza nie są zablokowane. Upewnij się, że płyta indukcyjna działa poprawnie.

Upewnij się, że płyta jest dobrze wentylowana, a przepływ powietrza nie jest utrudniony. Uwaga: Bezpieczna odległość między płytą indukcyjną a szafką umieszczoną nad płytą musi wynosić co najmniej 760 mm. Patrz rysunek 4, aby zapewnić prawidłową wentylację płyty. A (mm) B (mm) C (mm) D E 760 Minimum 50 30 min Wlot powietrza Wylot powietrza 10

3.4 Po zainstalowaniu płyty indukcyjnej należy upewnić się, że:

- Przewód zasilający nie jest dostępny przez drzwi szafki lub szuady. - Jest odpowiedni przepływ świeżego powietrza z zewnątrz szafki do podstawy płyty kuchennej. - Jeśli płyta jest zamontowana nad szuadami lub szafkami, należy zainstalować izolację termiczną pod podstawą płyty. - Użytkownik ma łatwy dostęp do wyłącznika bezpieczeństwa.

3.5 Podłączenie płyty do gniazda zasilania

Przed podłączeniem płyty do sieci elektrycznej należy sprawdzić, czy:BOLERO SQUAD I 5600 FULLFLEX90

1. Instalacja elektryczna, do której podłączona jest płyta odpowiada mocy pobieranej przez

2. Napięcie odpowiada wartości nominalnej określonej w charakterystyce produktu zawartej

w niniejszej instrukcji. Ostrzeżenia: - Nie używaj adapterów, reduktorów ani podobnych urządzeń do podłączania płyty indukcyjnej do gniazdka elektrycznego, ponieważ mogą się one nagrzać i spowodować pożar. - Przewód zasilający płyty indukcyjnej nie może dotykać żadnych części, które mogą się nagrzewać, ani być umieszczany w miejscach, w których temperatura może przekraczać 75°C. - Skonsultuj się z licencjonowanym i wykwalikowanym elektrykiem w celu zainstalowania płyty. - Wszelkie modykacje instalacji elektrycznej mogą być wykonywane wyłącznie przez autoryzowanego elektryka. - Podłączenie elektryczne płyty indukcyjnej musi być zgodne z obowiązującymi przepisami i zabezpieczone wyłącznikiem nadprądowym jednobiegunowym lub automatycznym. - Jeśli przewód jest uszkodzony, skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec. - Osoba odpowiedzialna za instalację musi upewnić się, że wykonano prawidłowe podłączenie elektryczne i że jest ono zgodne z przepisami bezpieczeństwa. - Nie zginaj ani nie ściskaj przewodu. - Przewód musi być okresowo sprawdzany przez autoryzowanego technika. - Cecotec nie ponosi odpowiedzialności za wypadki wynikające z użytkowania urządzenia bez uziemienia.

4.1 Użycie ikon dotykowych

- Ikony dotykowe reagują na dotyk, więc nie trzeba ich mocno naciskać. Rys. 5. - Usłyszysz dźwięk za każdym razem kiedy płyta wykryje palec. - Upewnij się, że ikony dotykowe są zawsze czyste, suche i nie zasłania ich żaden przedmiot (na przykład przybory kuchenne lub ściereczka). Nawet cienka warstwa wody może utrudnić ich obsługę.

4.2 Naczynia odpowiednie do płyty indukcyjnej

Naczynie ferromagnetyczne - Naczynia nadające się do gotowania na płycie indukcyjnej są wykonane z materiałuBOLERO SQUAD I 5600 FULLFLEX90

POLSKI ferromagnetycznego. Mogą być wykonane ze stali emaliowanej, żeliwa lub stali nierdzewnej. - Aby dowiedzieć się, czy naczynie nadaje się do użytku z płytą indukcyjną, należy sprawdzić, czy przyciąga je magnes. Naczynia specjalne - Istnieją inne rodzaje naczyń odpowiednich do kuchni indukcyjnej, których podstawa nie jest całkowicie ferromagnetyczna. - Przed użyciem należy sprawdzić średnicę podstawy i upewnić się, że płyta indukcyjna je wykryje. Wybór odpowiednich naczyń do gotowania - Nie używaj naczyń z wyszczerbionymi krawędziami lub wypukłym/wklęsłym spodem. Rys. 6 - Upewnij się, że używasz naczyń z płaskim spodem, który ma taką samą powierzchnię, jak pole grzejne. Należy używać naczyń o średnicy równej średnicy wybranego pola. Zastosowanie nieco szerszego naczynia zwiększy wydajność zużywanej energii. Użycie mniejszego naczynia może mieć wpływ na wydajność. - Naczynie należy zawsze umieszczać na środku strefy gotowania. Spód używanego naczynia może mieć wpływ na dystrybucję ciepła, a tym samym na wyniki gotowania. Wybór naczynia z dnem o wyższej jakości pozwoli zaoszczędzić czas i energię. Ochrona szklanej powierzchni - Jeśli chcesz przesunąć naczynie znajdujące się na płycie, podnieś je. Nie przesuwaj go, ponieważ może to spowodować uszkodzenie szkła. Rys. 7 Puste naczynie lub bardzo cienkie dno: - Nigdy nie stawiaj pustego naczynia na gorącej płycie, ponieważ może to spowodować jej uszkodzenie. Nie należy również używać naczyń o bardzo cienkim dnie.

4.3 Wykrywanie naczyń

- Nie należy używać naczyń, których spód ma mniejszą średnicę od zalecanej, ponieważ nie zostaną one wykryte przez płytę. - Jeśli na płycie nie zostanie umieszczone naczynie, zostanie umieszczone naczynie z dnem o zbyt małej średnicy lub jeśli używane naczynie nie nadaje się do gotowania indukcyjnego, płyta nie będzie działać, a na wyświetlaczu pojawi się . - Strefy gotowania nie będą działać, jeśli średnica spodu naczynia jest zbyt duża lub zbyt mała. W każdym innym przypadku pola grzejne automatycznie dostosują się do jego średnicy. Średnica spodu naczynia powinna jak najdokładniej pasować do pola grzewczego, na którym będzie umieszczone. Aby w pełni wykorzystać możliwości płytyBOLERO SQUAD I 5600 FULLFLEX90

POLSKI indukcyjnej, umieść naczynie na środku strefy gotowania.

1. Po włączeniu płyty zostanie wyemitowany sygnał dźwiękowy, a na wyświetlaczu pojawi

się „0” i „- -”, co oznacza, że urządzenie znajduje się w trybie gotowości.

2. Umieść odpowiednie naczynie na wybranym polu grzejnym. Upewnij się, że spód naczynia

i powierzchnia strefy gotowania są czyste i suche.

3. Naciśnij ikonę dotykową strefy gotowania, której chcesz użyć. Cyfra „0” będzie migać.

4. Dostosuj moc za pomocą ikon dotykowych „-” i „+”.

5. Moc strefy gotowania można regulować w dowolnym momencie. W tym celu należy

wybrać żądaną strefę gotowania, a gdy cyfry zaczną migać, ustawić moc za pomocą odpowiednich ikon dotykowych. Jeśli wyświetli się , oznacza to, że: - Naczynie nie zostało umieszczone we właściwej stree gotowania. - Naczynie nie jest odpowiednie do płyty indukcyjnej. - Naczynie jest zbyt małe lub nie znajduje się na środku pola grzewczego. Jeśli wystąpiła którakolwiek z powyższych sytuacji: - Płyta nie będzie grzać, jeśli w stree gotowania nie zostanie umieszczone odpowiednie naczynie. - Wyświetlacz wyłączy się automatycznie po 2 minutach, jeśli nie zostanie położone żadne naczynie. Po zakończeniu gotowania

1. Naciśnij ikonę dotykową strefy gotowania, którą chcesz wyłączyć.

2. Dostosuj moc za pomocą ikon dotykowych „-” i „+”. Upewnij się, że wyświetlane jest „0”, a

3. Wyłącz płytę naciskając ikonę dotykową włączania/wyłączania .

4. Jeśli wyświetlany jest symbol „H”, oznacza to, że temperatura powierzchni pola grzejnego

jest wyższa niż 60°C. Symbol ten zniknie, gdy strefa ostygnie do temperatury, gdy nie będzie można się poparzyć po dotknięciu jej. Jeśli chcesz podgrzać inne naczynia, postaw je na stree, która jest jeszcze gorąca, aby zaoszczędzić energię.

4.5 Blokada ikon dotykowych

- Ikony dotykowe można zablokować, aby uniemożliwić ich przypadkowe użycie (np. przypadkowe włączenie pól grzejnych przez dzieci). - Gdy panel sterowania jest zablokowany, wszystkie ikony dotykowe (z wyjątkiem włączania/wyłączania) zostaną dezaktywowane.BOLERO SQUAD I 5600 FULLFLEX90

POLSKI Aby zablokować ikony dotykowe, naciśnij ikonę dotykową blokady. Aby odblokować ikony dotykowe:

1. Upewnij się, że płyta jest włączona.

2. Naciśnij i przytrzymaj przez 3 sekundy ikonę dotykową blokady.

Gdy płyta jest zablokowana, wszystkie ikony dotykowe są nieaktywne z wyjątkiem ikony włączania/wyłączania na wypadek sytuacji awaryjnej i konieczności wyłączenia płyty. Jeśli skorzystasz z tej opcji, będzie trzeba odblokować ikony dotykowe przy następnym włączeniu płyty.

4.6 Ochrona przed przegrzaniem

Ta płyta posiada czujnik pozwalający kontrolować temperaturę wewnętrzną. Płyta wyłączy się automatycznie, jeśli czujnik wykryje zbyt wysoką temperaturę.

4.7 Automatyczne wyłączenie bezpieczeństwa.

Płyta ta posiada system zabezpieczający, który automatycznie wyłącza ją, jeśli w ciągu 120 minut nie zostanie wykonana żadna operacja. Po zdjęciu naczynia płyta automatycznie przestanie grzać.

U podstawy płyty znajduje się wentylator regulujący temperaturę wewnętrzną. Po włączeniu płyty i ustawieniu mocy lub temperatury, wentylator uruchamia się. Nawet jeśli płyta jest wyłączona, wentylator pozostanie włączony dopóki płyta nie ostygnie. Nie należy blokować otworów wentylacyjnych ręcznikami kuchennymi, ściereczkami ani innymi przedmiotami, ponieważ uniemożliwi to prawidłowy przepływ powietrza i spowoduje przegrzanie obwodów. Uwaga: Należy pamiętać, że nawet po wyłączeniu płyty wentylator będzie nadal działał dopóki płyta się nie ochłodzi. Jest to normalne i nie oznacza usterki.

- Można wybrać, czy timer ma działać jedynie jako odliczanie, czy też wybrane strefy gotowania mają zostać wyłączone, gdy odliczanie dobiegnie końca. - Timer można zaprogramować do 99 minut. Ustawianie odliczania

1. Naciśnij ikonę dotykową timera. Wyświetli się „30”.

2. Dostosuj czas za pomocą ikon dotykowych „-” i „+”.

3. Po ustawieniu czasu odliczanie rozpocznie się natychmiast i będzie wyświetlany pozostały

4. Timer można anulować, naciskając ponownie ikonę timera. W takim wypadku wyświetli

się „- -”. Ustawianie timera, aby wyłączyć strefę gotowania

1. Naciśnij ikonę strefy gotowania, której chcesz użyć.

2. Następnie naciśnij ikonę dotykową timera. Wyświetli się „30”.

3. Dostosuj czas za pomocą ikon dotykowych „-” i „+”.

4. Aby anulować timer, naciśnij strefę gotowania, dla której został on zaprogramowany, a

następnie naciśnij ikonę timera. W takim wypadku wyświetli się „- -”.

5. Po ustawieniu czasu odliczanie rozpocznie się natychmiast i będzie wyświetlany pozostały

czas. Uwaga: Obok wybranej mocy pola grzejnego zaświeci się czerwona dioda wskazująca, że timer jest włączony. Ustawianie timera w celu wyłączenia więcej niż jednej strefy gotowania

1. W przypadku korzystania z tej funkcji dla więcej niż jednego pola grzejnego, wyświetlacz

timera pokaże najkrótszy czas. Na przykład, jeśli timer dla strefy gotowania 3 jest ustawiony na 3 minuty, a timer dla strefy gotowania 1 jest ustawiony na 6 minut, odpowiedni wyświetlacz pokaże „3”. Uwaga: Czerwona dioda obok mocy danej strefy gotowania będzie migać.

2. Po zakończeniu odliczania odpowiednia strefa gotowania wyłączy się automatycznie.

Uwaga: Jeśli chcesz zmienić czas, po zaprogramowaniu timera należy powtórzyć wszystkie kroki.

4.10 Funkcja Booster

Funkcja Booster służy do tymczasowego zwiększenia mocy wybranej strefy gotowania w celu szybszego i mocniejszego grzania. Zalecamy ostrożne i krótkie korzystanie z funkcji Booster, ponieważ nadmierna moc może spowodować przypalenie lub nadmierne podgrzanie potrawy.

1. Naciśnij ikonę strefy gotowania, której chcesz użyć.

2. Następnie naciśnij ikonę dotykową , aby wybrać poziom mocy „b” (Booster).

3. Aby anulować tę funkcję, należy nacisnąć ikonę dotykową odpowiedniego pola grzejnego

i wybrać żądany poziom mocy. Uwaga: Funkcja Booster znacznie zwiększa moc, dlatego zaleca się ostrożne korzystanie z niej, aby nie przypalić jedzenia.

- Łączona strefa gotowania znajduje się po lewej stronie płyty indukcyjnej. - Może być używana jako pojedyncza strefa gotowania lub jako dwie oddzielne strefy, w zależności od potrzeb.BOLERO SQUAD I 5600 FULLFLEX90

POLSKI - Składa się z dwóch niezależnych cewek indukcyjnych, które mogą być sterowane oddzielnie.

1. Naciśnij ikonę strefy gotowania, której chcesz użyć.

2. Następnie naciśnij ikonę dotykową strefy łączonej. Poziom mocy górnej i dolnej strefy

gotowania będzie domyślny („5”).

3. Można ustawić moc za pomocą ikon dotykowych „-” i „+”.

4. Aby następnie zmienić poziom mocy należy nacisnąć jedną z ikon dotykowych pól

grzejnych tworzących strefę łączoną. Gdy cyfry poziomu mocy zaczną migać, można zmienić to ustawienie.

4.12 Funkcja utrzymywania ciepła

1. Naciśnij ikonę strefy gotowania, której chcesz użyć.

2. Następnie naciśnij ikonę utrzymywania ciepła.

3. Jednokrotne naciśnięcie ikony aktywuje poziom 1. Wyświetli się .

4. Drugie naciśnięcie ikony aktywuje poziom 2. Wyświetli się .

5. Trzecie naciśnięcie ikony aktywuje poziom 3. Wyświetli się .

6. Funkcję tą można wyłączyć za pomocą ikon dotykowych „-” i „+”.

4.13 Funkcja start/pauza

1. Gdy płyta jest uruchomiona, naciśnij ikonę start/pauza, aby wstrzymać gotowanie.

2. W tym momencie wartości na wyświetlaczach będą migać.

3. Aby wznowić gotowanie, naciśnij dwukrotnie ikonę start/pauza.

4. Wartości na wyświetlaczach powrócą do normalnego stanu.

Ostrzeżenie Zachowaj ostrożność podczas smażenia, ponieważ olej i tłuszcz nagrzewają się bardzo szybko, zwłaszcza jeśli używasz funkcji Booster. W ekstremalnie wysokich temperaturach olej i tłuszcz mogą się spalić, stwarzając poważne zagrożenie pożarowe.

4.14 Gotowanie na wolnym ogniu

- Gotowanie na wolnym ogniu odbywa się poniżej temperatury wrzenia, w temperaturze około 85ºC. Nadaje się do przygotowywania niektórych zup i gulaszów, ponieważ wzmacnia ich smak bez rozgotowywania potrawy. Powinno być również używane do gotowania sosów na bazie jajek i zagęszczonych mąką. - Niektóre przepisy mogą wymagać ustawienia wyższego niż minimalne, aby potrawa ugotowała się prawidłowo w zalecanym czasie.BOLERO SQUAD I 5600 FULLFLEX90

4.15 Wskazówki dotyczące oszczędzania energii

- Gdy jedzenie zacznie się gotować, zmniejsz moc. - Jeśli przykryjesz naczynie pokrywką, czas gotowania zostanie skrócony, co pozwoli zaoszczędzić energię. - Zmniejsz ilość oleju lub tłuszczu, aby skrócić czas gotowania. - Rozpocznij gotowanie na wysokim poziomie mocy i zmniejsz poziom po podgrzaniu potrawy.

5. CZYSZCZENIE I KONSERWACJA

Rodzaj zabrudzeń Sposób czyszczenia Obserwacje Powszechne zabrudzenia powierzchni szkła (odciski palców, ślady, plamy z jedzenia lub rozlane niesłodzone jedzenie).

1. Odłącz zasilanie płyty za

pomocą odpowiedniego wyłącznika lub przełącznika różnicowego.

czyszczenia płyt indukcyjnych, gdy powierzchnia jest jeszcze ciepła (ale upewnij się, że nie można się poparzyć).

3. Przetrzyj płytę wodą i

osusz ją czystą ściereczką lub papierem kuchennym.

4. Ponownie podłącz płytę

1. Gdy płyta jest wyłączona,

nie pojawi się ostrzeżenie o gorącej powierzchni, ale nie oznacza to, że nie jest ona gorąca.

2. Używaj specjalnych gąbek do

mycia płyt indukcyjnych.

3. Nie używaj silnych, żrących

lub ściernych środków czyszczących, które mogą uszkodzić płytę. Zawsze czytaj etykietę, aby sprawdzić czy używany środek czyszczący lub gąbka są odpowiednie.

4. Nigdy nie pozostawiaj resztek

środka czyszczącego na powierzchni, szkło może zostać poplamione.BOLERO SQUAD I 5600 FULLFLEX90

POLSKI Rozlanie słodkich produktów Natychmiast je usuń za pomocą skrobaka odpowiedniego do płyt indukcyjnych, uważając na gorące powierzchnie.

1. Odłącz zasilanie płyty za

pomocą odpowiedniego wyłącznika lub przełącznika różnicowego.

2. Trzymaj skrobak pod kątem

30° i zeskrob brud do obszaru płyty, który jest całkowicie chłodny.

3. Wytrzyj zabrudzenia lub

rozlane płyny ściereczką lub ręcznikiem kuchennym. Jak najszybciej usuń plamy z rozpuszczonych, słodkich potraw. Jeśli pozwolisz im ostygnąć na szkle, mogą być trudne do usunięcia lub nawet trwale uszkodzić płytę. Ryzyko skaleczenia: gdy osłona jest schowana, ostrze skrobaczki może być ostre jak brzytwa. Należy używać jej z najwyższą ostrożnością i zawsze przechowywać ją bezpiecznie i poza zasięgiem dzieci. Plamy i rozlane płyny na panelu sterowania

1. Odłącz zasilanie płyty za

pomocą odpowiedniego wyłącznika lub przełącznika różnicowego.

2. Wyczyść przyciski

dotykowe czystą, wilgotną gąbką lub ściereczką.

3. Całkowicie wysusz panel

4. Ponownie podłącz płytę do

źródła zasilania. Jeśli panel sterowania jest zabrudzony, ikony dotykowe mogą nie działać prawidłowo. Przed ponownym podłączeniem płyty do zasilania należy dokładnie wyczyścić i osuszyć obszar panelu sterowania.BOLERO SQUAD I 5600 FULLFLEX90

Kody błędów Jeśli wystąpi nieprawidłowość, płyta indukcyjna wyświetli odpowiednie kody błędów: Błąd Prawdopodobna przyczyna Rozwiązanie E 1 / E 2 Zabezpieczenie podnapięciowe (< 85 V) lub nadnapięciowe (> 285 V) Jeśli napięcie w gniazdku jest niższe lub wyższe od podanego, należy skonsultować się z wykwalikowanym elektrykiem. E 3 Czujnik uległ zwarciu lub występuje przerwa w obwodzie. Skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec. E 4 IGBT uległ zwarciu lub występuje przerwa w obwodzie. Skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec. E 5 Temperatura czujnika cewki indukcyjnej przekracza 280°C. Wyłącz płytę indukcyjną i poczekaj, aż ostygnie. E 6 Temperatura czujnika IGBT jest zbyt wysoka. Sprawdź, czy wentylacja jest prawidłowa i czy wentylatory nie są zablokowane. Er Wewnętrzna awaria obwodów sterujących. Skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec. Et Na ikonach dotykowych panelu sterowania jest wylany płyn. Wyczyść panel sterowania i dokładnie go wysusz. U Nie położono żadnych naczyń lub umieszczone naczynie nie nadaje się do gotowania indukcyjnego. Użyj innego naczynia.

Referencje: EU01_100144 / EU01_104164 Modele: Bolero Squad I 5600 FullFlex90 / Bolero Squad I 5600 FullFlex90 White Moc znamionowa: 10200 W Napięcie znamionowe: 220-240 V~ Częstotliwość znamionowa: 50-60 Hz A: 1600 W/2000 W

POLSKI C: 2000 W/2400 W D: 3000 W/3600 W E: 2000 W/2400 W F: 2600 W/3000 W G: 1600 W/2000 W Symbol Wartość Ilość Identykacja modelu EU01_100144 Bolero Squad I 5600 FullFlex90 EU01_104164 Bolero Squad I 5600 FullFlex90 White Typ płyty kuchennej Płyty elektryczne domowe Liczba przełączników palników i/ lub stref gotowania

Technika grzewcza (palniki i strefy gotowania indukcyjne, palniki radiacyjne, płyty stałe) Indukcyjne strefy gotowania i strefy gotowania Symbol Wartość Jednostka W przypadku okrągłych palników lub stref gotowania: średnica powierzchni użytkowej każdego palnika gotowania elektrycznego, zaokrąglona do najbliższych 5

Ø 28 cm cm W przypadku nieokrągłych płyt grzejnych lub palników: szerokość i długość powierzchni użytkowej każdego palnika lub strefy gotowania elektrycznego, w zaokrągleniu do najbliższych 5 mm

W 19 Zużycie energii na palnik lub strefę gotowania, w przeliczeniu na kg (*)

kuchnia elektryczna 180,7 162,8 189,8 183,8 Wh/kg Zużycie energii przez płytę w przeliczeniu na kg (*)

płyta elektryczna 179,28 Wh/kgBOLERO SQUAD I 5600 FULLFLEX90

POLSKI Specykacje techniczne mogą ulec zmianie bez wcześniejszego powiadomienia w celu poprawy jakości produktu. Wyprodukowano w Chinach | Zaprojektowano w Hiszpanii

8. RECYKLING URZĄDZEŃ ELEKTRYCZNYCH I ELEKTRONICZNYCH

Ten symbol oznacza, że zgodnie z obowiązującymi przepisami produkt i/lub baterię/akumulator należy utylizować oddzielnie od odpadów domowych. Kiedy ten produkt osiągnie koniec okresu użytkowania, należy wyjąć baterie/akumulatory i przekazać je do punktu zbiórki wyznaczonego przez lokalne władze. Aby uzyskać szczegółowe informacje na temat najbardziej odpowiedniego sposobu utylizacji sprzętów elektrycznych i elektronicznych i/lub odpowiednich baterii, konsument powinien skontaktować się z lokalnymi władzami. Przestrzeganie powyższych wytycznych pomoże chronić środowisko.

9. GWARANCJA I SERWIS POMOCY TECHNICZNEJ

Cecotec odpowiada przed użytkownikiem lub konsumentem końcowym za wszelkie niezgodności występujące w momencie dostawy produktu na warunkach określonych w obowiązujących przepisach. Zaleca się, aby naprawy były przeprowadzane przez wyspecjalizowany personel. Jeśli wykryjesz problem z produktem lub masz jakiekolwiek pytania, skontaktuj się z ocjalnym Serwisem Pomocy Technicznej Cecotec pod numerem telefonu [phone].

Prawa własności intelektualnej do tekstów tej instrukcji obsługi należą do CECOTEC INNOVACIONES, S.L. Wszelkie prawa zastrzeżone. Treść niniejszej publikacji nie może być, w całości lub w części, powielana, przechowywana w systemie wyszukiwania, przesyłana lub rozpowszechniana za pomocą jakichkolwiek środków (elektronicznych, mechanicznych, fotokopii, nagrywania lub podobnych) bez uprzedniej zgody CECOTEC INNOVACIONES, S.L.BOLERO SQUAD I 5600 FULLFLEX90
