Produkttyp	USB-Ladegerät für DeWalt 18V Li-Ion Akkus
Marke	DeWalt
Modell	DCB094K
Gewicht	0,11 kg
Stromversorgung	Netzteil 100-240 V AC, 50/60 Hz oder DeWalt 18 V Akku
USB Type-C Ausgangsleistung	Bis zu 100 W (20 V, 5 A) – kompatibel mit Power Delivery 3.0
USB Type-A Ausgangsleistung	Bis zu 12 W (5 V, 2,4 A)
Ausgangsanschlüsse	1 × bidirektionaler USB Type-C, 1 × USB Type-A
Kompatible Akkutypen	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Typische Ladezeit (2 Ah Akku)	Ca. 30 Minuten mit mitgeliefertem Netzteil (je nach Akkumodell)
Ladeanzeigen	Rote/gelbe LED-Anzeigen: Blinken in Phase 1, Dauerlicht bei voller Ladung, gelbes Dauerlicht bei Temperaturverzögerung
Integrierte Schutzfunktionen	Elektronischer Schutz gegen Überlastung, Überhitzung und Tiefentladung; Verzögerung bei heißem/kaltem Block
Betriebstemperatur	4 °C bis 40 °C (Laden)
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; mit einem weichen, trockenen Tuch reinigen; nicht eintauchen und keine Lösungsmittel verwenden
Sicherheit	Nicht Regen oder Schnee aussetzen; nicht verwenden, wenn beschädigt; nicht öffnen (keine reparierbaren Teile)
Mitgeliefertes Zubehör	USB-Ladegerät, USB-Kabel, Netzteil, Gürtelclip, Bedienungsanleitung
Verwendungszweck	Laden von DeWalt 18 V Akkus und Stromversorgung/Laden von USB-Geräten (professionell)
Zulassungen	Entspricht den geltenden Transport- und Sicherheitsnormen

Häufig gestellte Fragen - DCB094K DEWALT

Welche Akkutypen kann ich mit dem DCB094K laden?

Das DCB094K ist zum Laden der DeWalt Li-Ion 18 V Akkus der Serien DCB18x und DCB54x ausgelegt. Die vollständige Liste der kompatiblen Modelle finden Sie im Handbuch.

Kann ich das Ladegerät mit Akkus anderer Marken verwenden?

Nein, verwenden Sie nur kompatible DeWalt 18 V Akkus. Die Verwendung anderer Akkus kann zu Überhitzung, Explosion oder Schäden führen.

Wie erkenne ich, ob der Akku vollständig geladen ist?

Beide LED-Anzeigen leuchten dauerhaft, wenn der Ladevorgang abgeschlossen ist. Während des Ladens blinken die Anzeigen.

Was tun, wenn das Ladegerät nicht aufleuchtet?

Überprüfen Sie, ob der Akku richtig eingesetzt und das Netzteil angeschlossen ist. Bleibt das Ladegerät aus, könnte der Akku oder das Ladegerät defekt sein. Bringen Sie das Set zur Überprüfung zu einem autorisierten Servicecenter.

Kann ich mit dem DCB094K ein Smartphone oder Tablet aufladen?

Ja, die USB Type-A und Type-C Anschlüsse ermöglichen das Laden von USB-Geräten. Der Type-C Anschluss kann bis zu 100 W (Power Delivery) liefern, ideal für kompatible Laptops.

Kann das Ladegerät im Freien verwendet werden?

Ja, aber es muss vor Regen und Schnee geschützt werden. Setzen Sie es keiner Feuchtigkeit aus und lagern Sie es nach Gebrauch an einem trockenen Ort.

Wie reinige ich das Ladegerät?

Ziehen Sie vor der Reinigung den Netzstecker. Verwenden Sie ein weiches, trockenes Tuch, um die Oberfläche abzuwischen. Verwenden Sie niemals Wasser oder Lösungsmittel und lassen Sie keine Flüssigkeit eindringen.

Was bedeutet das dauerhaft gelbe Leuchten während des Ladens?

Das dauerhaft gelbe Leuchten zeigt eine Verzögerung bei heißem/kaltem Akku an: Der Akku ist zu heiß oder zu kalt. Das Ladegerät unterbricht den Ladevorgang, bis die Temperatur wieder normal ist, und setzt dann automatisch fort.

Kann ich den Akku nach dem Laden am Ladegerät lassen?

Ja, Sie können den Akku am Ladegerät lassen. Das Ladegerät schaltet in den Erhaltungsmodus. Für eine optimale Lebensdauer entfernen Sie den Akku jedoch, wenn Sie ihn längere Zeit nicht verwenden.

Ist das Ladegerät reparierbar?

Nein, das Ladegerät enthält keine vom Benutzer reparierbaren Teile. Öffnen Sie es nicht. Wenden Sie sich bei Fehlfunktionen an ein autorisiertes DeWalt Servicecenter.

BEDIENUNGSANLEITUNG DCB094K DEWALT

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden. Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln

Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von Elektrowerkzeugen.

Technische Daten

		DCB094K
Eingang
Akku V	DC	18
USB Typ C V	DC	5-15V @3A und 20V @5A
Ausgangsleistung
USB Typ A V	DC	5, 2,4A
USB Typ C V	DC	5-15V @3A und 20V @5A
Akkanschluss V	DC	18, 6A
Typ 1
USB-Ladeanschluss Typ A, Typ C
Akkutyp Li-Ion
Batteriespannung 18
Gewicht kg 0,11
Netzteil
Spannung V	AC	100-240
Wechselstrom-Eingangsfrequenz Hz 50/60
Modell 2AEL1005
Abgabeleistung (max.) W 100
Ausgangsspannung, Strom	V_DG A	5V, 3A / 9V, 3A / 12V, 3A / 15V, 3A / 20V, 5A
Durchschnittlicher aktiver Wirkungsgrad	%	84,8
Wirkungsgrad bei Niedriglast (10%)	%	76,75
Leistungsaufnahme im Leerlauf	W	0,086

Akkus Ladegeräte/Ladedauer (Minuten)
Kat # V	G5	Ah Gewicht (kg)		DCB094	DCB104	DCB107	DCB112	DCB113	DCB115	DCB116	DCB117	DCB118	DCB132	DCB119
DCB546	18/54	6,0/2,0	1,08	76	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	111	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	145	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	24	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	53	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	31	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	65	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	41	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	53	60	185	120	100	60	60	60	60	60	120

*Datumscode 201811475B oder höher
**Datumscode 201536 oder höher

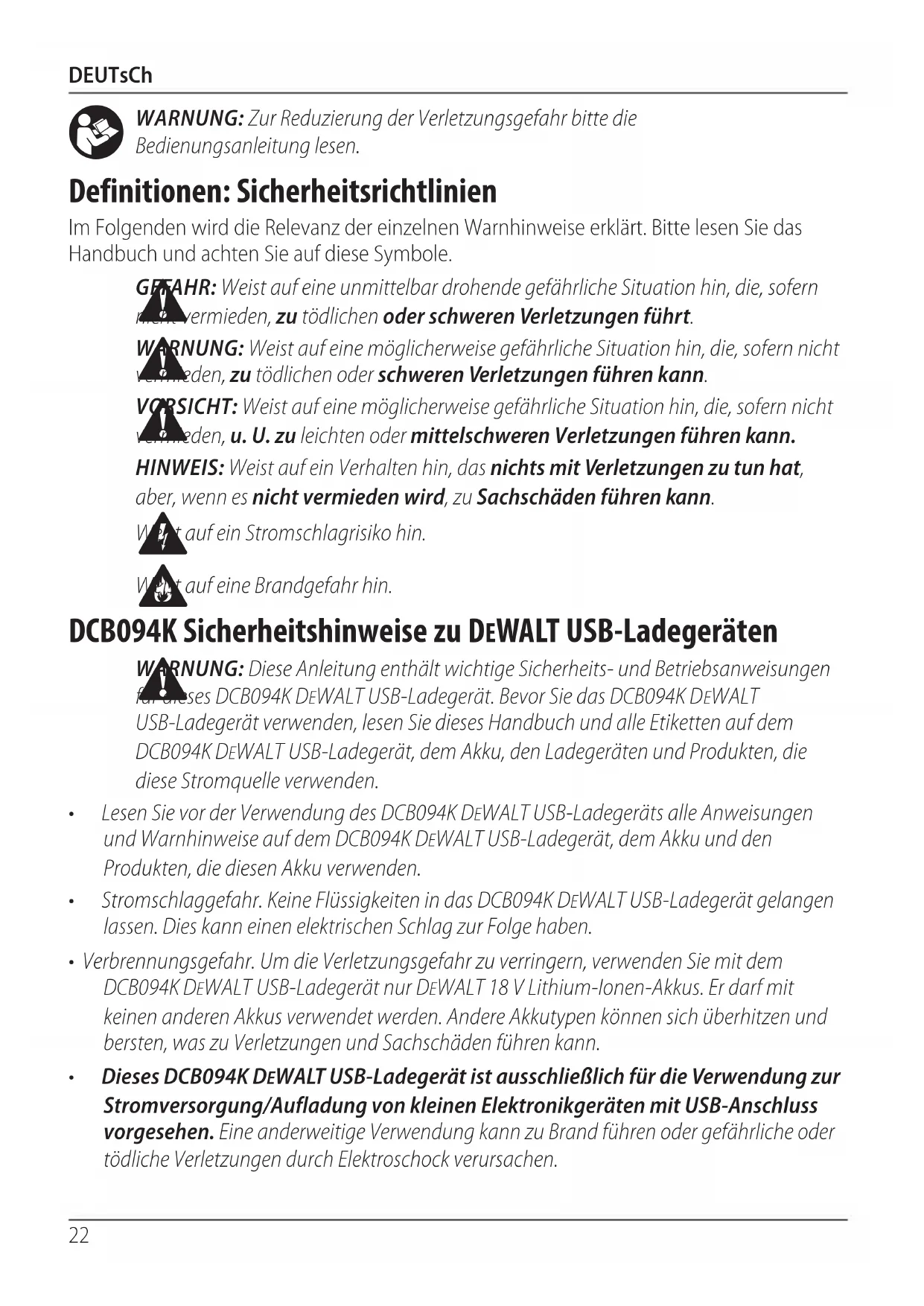

WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung lesen.

Definitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen Warnhinweise erklärt. Bitte lesen Sie das Handbuch und achten Sie auf diese Symbole.

GFFAHR: Weist auf eine unmittelbar drohende gefährliche Situation hin, die, sofern nicht vermieden, zu tödlichen oder schweren Verletzungen führt.

WARNUNG: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht verheden, zu tödlichen oder schweren Verletzungen führen kann.

VORSICHT: Weist auf eine möglicherweise gefährliche Situation hin, die, sofern nicht verheden, u. U. zu leichten oder mittelschweren Verletzungen führen kann.

HINWEIS: Weist auf ein Verhalten hin, das nichts mit Verletzungen zu tun hat, aber, wenn es nicht vermieden wird, zu Sachschäden führen kann.

Wert auf ein Stromschlagrisiko hin.

Welt auf eine Brandgefahr hin.

DCB094K Sicherheitshinweise zu DEWALT USB-Ladegeräten

WARNUNG: Diese Anleitung enthält wichtige Sicherheits- und Betriebsanweisungen für dieses DCB094K DEWALT USB-Ladegerät. Bevor Sie das DCB094K DEWALT USB-Ladegerät verwenden, lesen Sie dieses Handbuch und alle Etiketten auf dem DCB094K DEWALT USB-Ladegerät, dem Akku, den Ladegeräten und Produkten, die diese Stromquelle verwenden.

• Lesen Sie vor der Verwendung des DCB094K DEWALT USB-Ladegeräts alle Anweisungen und Warnhinweise auf dem DCB094K DEWALT USB-Ladegerät, dem Akku und den Produkten, die diesen Akku verwenden.
• Stromschlaggefahr. Keine Flüssigkeiten in das DCB094K DEWALT USB-Ladegerät gelangen lassen. Dies kann einen elektrischen Schlag zur Folge haben.
• Verbrennungsgefahr. Um die Verletzungsgefahr zu verringern, verwenden Sie mit dem DCB094K DEWALT USB-Ladegerät nur DEWALT 18 V Lithium-Ionen-Akkus. Er darf mit keinen anderen Akkus verwendet werden. Andere Akkutypen können sich überhitzen und bersten, was zu Verletzungen und Sachschäden führen kann.

• Dieses DCB094K DEWALT USB-Ladegerät ist ausschließlich für die Verwendung zur Stromversorgung/Aufladung von kleinen Elektronikgeräten mit USB-Anschluss vorgesehen. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.

• Setzen Sie das DCB094K DEWALT USB-Ladegerät weder Regen noch Schnee aus.

• Wenn das DCB094K DEWALT USB-Ladegerät im Freien verwendet wird, darf dies nur an einem trockenen Ort geschehen.
• Benutzen Sie das DCB094K DEWALT USB-Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie ihn zu einem autorisierten Kundendienstzentrum.
• Zerlegen Sie das DCB094K DEWALT USB-Ladegerät nicht, da es keine vom Benutzer zu wartenden Teile enthält.
• Betreiben Sie das DEWALT USB-Ladegerät nicht mit beschädigtem Netzteil oder USB-Kabel.
• Stecken Sie das Netzteil oder das USB-Kabel nicht mit Gewalt in den USB-Anschluss des DEWALT USB-Ladegeräts.

Ladegeräte

An DEWALT-Ladegeräten müssen keine Einstellungen vorgenommen werden und sie wurden für eine möglichst einfache Bedienung konzipiert.

Verwendung eines Verlängerungskabels

Ein Verlängerungskabel sollte nur wenn unbedingt nötig verwendet werden. Verwenden Sie ein zugelassenes Verlängerungskabel, das für die Leistungsaufnahme Ihres Ladegeräts geeignet ist (siehe Technische Daten). Der Mindestquerschnitt der Leitungen beträgt 1 mm²; die Höchstlänge beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln Sie das Kabel vollständig ab.

Wichtige Sicherheitsvorschriften für alle Batterieladegeräte

BEWAHREN SIE DIESE ANWEISUNGEN AUF: Dieses Handbuch enthält wichtige Sicherheits- und Betriebsanweisungen für kompatible Ladegeräte (siehe Technische Daten).

- Lesen Sie vor der Verwendung des Ladegeräts alle Anweisungen und Warnhinweise auf dem Ladegerät und dem Akku.

WARNUNG: Stromschlaggefahr. Keine Flüssigkeiten in das Ladegerät gelangen lassen. Förkann einen elektrischen Schlag zur Folge haben.

WARNUNG: Wir empfehlen die Verwendung eines Fehlerstromschutzgeräts mit einem Fehlerstrom von maximal 30 mA.

VERSICHT: Verbrennungsgefahr. Um die Gefahr schwerer Verletzungen zu mindern, auch Sie nur aufladbare Akkus von DEWALT auf. Andere Akkutypen können bersten und Verletzungen und Sachschäden verursachen.

VORSICHT: Lassen Sie nicht zu, dass Kinder mit dem Gerät spielen.

HINWEIS: Wenn das Ladegerät in die Steckdose gesteckt wird, können die Ladekontakte im Ladegerät unter bestimmten Bedingungen durch Fremdmaterial kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B. unter anderem Stahlwolle, Alufolie oder angesammelte Metallpartikel, sollten von Hohlräumen des Ladegeräts ferngehalten werden. Ziehen Sie den Netzstecker des Ladegerätes immer aus der Steckdose, wenn kein Akku in der Vertiefung steckt. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

• Versuchen Sie NICHT, den Akku mit anderen als DEWALT-Ladegeräten aufzuladen. DEWALT-Ladegeräte und Akkus wurden speziell zur gemeinsamen Verwendung konzipiert.
• Der Verwendungszweck des DEWALT-Ladegeräts DCB094K ist das Aufladen von DEWALT-Akkus sowie das Aufladen oder Versorgen von Geräten mit USB-Stromversorgungsfunktion. Eine anderweitige Verwendung kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch Elektroschock verursachen.
• Setzen Sie das Ladegerät weder Regen noch Schnee aus.
• Ziehen Sie am Stecker und nicht am Kabel, wenn Sie das Ladegerät von der Steckdose trennen. Dadurch wird das Risiko einer Beschädigung von Stecker und Kabel reduziert.
• Stellen Sie sicher, dass das Kabel so verlegt wird, dass nicht darauf getreten bzw. darüber gestolpert oder es anderweitig beschädigt oder belastet wird.
• Verwenden Sie kein Verlängerungskabel, wenn es nicht unbedingt erforderlich ist. Ein ungeeignetes Verlängerungskabel kann zu Brand führen oder gefährliche oder tödliche Verletzungen durch einen Stromschlag verursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät bzw. stellen Sie das Ladegerät nicht auf eine weiche Oberfläche. Dadurch könnten die Lüftungsschlitze blockiert und das Gerät überhitzt werden. Stellen Sie das Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist oben und unten am Gehäuse mit Lüftungsschlitzen versehen.
• Betreiben Sie das Ladegerät nicht mit beschädigtem Kabel oder Stecker – lassen Sie die Teile ggf. sofort austauschen.
• Benutzen Sie das Ladegerät nicht, wenn es einen harten Stoß erlitten hat, fallen gelassen oder anderweitig beschädigt wurde. Bringen Sie es zu einer autorisierten Kundendienststelle.

• Das Ladegerät darf nicht zerlegt werden. Bringen Sie es zu einer autorisierten Kundendienststelle, wenn es gewartet oder repariert werden muss. Ein unsachgemäßer Zusammenbau kann gefährliche oder tödliche Verletzungen durch Stromschlag verursachen oder zu Brand führen.

• Zur Vermeidung von Gefahren muss ein beschädigtes Netzkabel unverzüglich vom Hersteller, einer Kundendienststelle oder einer anderen qualifizierten Person ausgetauscht werden.

• Trennen Sie das Ladegerät von der Steckdose, bevor Sie es reinigen. Dadurch wird das Risiko eines Stromschlags reduziert. Durch alleiniges Herausnehmen des Akkus wird dieses Risiko nicht reduziert.

Laden des Akkus (Abb. A)

hInWEIs: Um die maximale Leistung und Lebensdauer der Li-Ionen-Akkus zu gewährleisten, laden Sie den Akku vor der ersten Verwendung vollständig auf.

1. Stecken Sie das Netzteil 7 in eine geeignete Steckdose ein. Um die höchste Ladegeschwindigkeit zu erreichen, verwenden Sie das mitgelieferte DEWALT-Netzteil. hInWEIs: Bei Verwendung von Netzteilen mit geringerer Leistung kann beim Laden ein langsameres Blinkmuster auftreten.
2. Bringen Sie das USB-Ladegerät 3 fest am Akku 1 an. hInWEIs: Sobald das USB-Ladegerät eingesteckt wurde, leuchtet die rote LED zwei Sekunden lang auf und zeigt dadurch die Einschaltsequenz an.
3. Verbinden Sie den USB-Anschluss des Netzteils 7 mit dem Typ-C-USB-Anschluss des USB-Ladegeräts 3, indem Sie entweder das mitgelieferte USB-Kabel 6 (für die höchste Ladgeschwindigkeit) oder ein eigenes Kabel verwenden.
4. Die blinkende Ladeanzeige der Phase 1 stellt den Ladevorgang dar, der den Akku auf etwa 80 % seiner Kapazität auflädt. Die blinkende Ladeanzeige der Phase 2 des Ladevorgangs stellt den verbleibenden oder abschließenden Ladevorgang dar, der den Akku auf seine volle Kapazität auflädt.
5. Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass beide LEDs dauerhaft leuchten. Der Akku ist vollständig aufgeladen und kann jetzt entnommen und verwendet oder im DEWALT USB-Ladegerät gelassen werden.

Das DEWALT USB-Ladegerät lädt keine defekten Akkus auf. Wenn am Ladegerät keine LED leuchtet, kann dies auf ein Problem mit dem Ladegerät selbst oder auf einen defekten Akku hindeuten.

hInWEIs: Wenn am Ladegerät keine LED leuchtet, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Bedienung des Ladegeräts

Siehe Anzeigen unten zum Ladezustand der Akkus.

Anzeiger

	Ladevorgang Phase 1
	Ladevorgang Phase 2
	Vollständig aufgeladen
	Verzögerung heißer/kalter Akku*

* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus auf. Das Ladegerät zeigt einen defekten Akku dadurch an, dass es nicht leuchtet.

HINWEIS: Dies kann auch auf ein Problem mit dem Ladegerät hinweisen.

Wenn das Ladegerät auf ein Problem hinweist, bringen Sie es zusammen mit dem Akku zur Überprüfung zu einer autorisierten Servicestelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu kalt ist, startet es automatisch eine "Verzögerung heißer/kalter Akku", bis der Akku eine angemessene Temperatur erreicht hat. Das Ladegerät schaltet dann automatisch in den Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus.

Während der „Verzögerung heißer/kalter Akku“ blinkt die rote LED und die gelbe LED leuchtet. Sobald der Akku eine angemessene Temperatur erreicht hat, geht die gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang wieder auf.

Ein kalter Akku kann mit einer geringeren Geschwindigkeit geladen werden als ein warmer Akku.

Betreiben Sie das USB-Ladegerät keinesfalls, wenn die Belüftungsschlitze blockiert sind. Verhindern Sie, dass Fremdkörper in das USB-Ladegerät eindringen können.

Elektronisches Schutzsystem

XR Li-Ionen-Werkzeuge sind mit einem elektronischen Schutzsystem ausgestattet, das den Akku vor Überladung, Überhitzung und vollständiger Entladung schützt.

Das Werkzeug wird automatisch ausgeschaltet, sobald sich das elektronische Schutzsystem einschaltet. Wenn dies geschieht, setzen Sie den Lithium-Ionen-Akku in das Ladegerät, bis es vollständig aufgeladen ist.

Anweisungen zur Reinigung des Ladegeräts

WARNUNG: Stromschlaggefahr. Trennen Sie das Netzteil vor der Reinigung von der Steckdose. Schmutz und Fett können mit einem Tuch oder einer weichen, nicht-metallischen Bürste vom Äußeren des Ladegeräts entfernt werden. Keinesfalls Wasser oder irgendwelche Reinigungslösungen verwenden. Achten Sie darauf, dass niemals Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals irgendein Teil des Gerätes in eine Flüssigkeit.

Akku

Wichtige Sicherheitsanweisungen für alle Akkus

Achten Sie beim Bestellen von Ersatzakkus darauf, dass Sie die Katalognummer und die Spannung angeben.

Wenn Sie den Akku aus dem Karton auspacken, ist er nicht vollständig geladen. Lesen Sie die unten aufgeführten Sicherheitsanweisungen, bevor Sie den Akku und das Ladegerät verwenden. Befolgen Sie anschließend den beschriebenen Ladevorgang.

LESEN SIE SÄMTLICHE ANWEISUNGEN

• Betreiben Sie das Elektrowerkzeug nicht in explosionsgefährdeten Umgebungen, in denen sich z. B. brennbare Flüssigkeiten, Gase oder Staub befinden. Beim Einsetzen und Herausnehmen des Akkus aus dem Ladegerät können sich Staub oder Dämpfe entzünden.
• Setzen Sie das Akku niemals mit Gewalt in das Ladegerät ein. Führen Sie niemals Änderungen am Akku durch, damit es in ein anderes Ladegerät passt, da das Akku reißen kann, was zu schweren Verletzungen führen kann.
• Laden Sie die Akkus nur in Ladegeräten von DEWALT auf.
• Das Ladegerät KEINEN Spritzern aussetzen und NICHT in Wasser oder andere Flüssigkeiten eintauchen.
• Lagern und verwenden Sie das Werkzeug und den Akku nicht an Orten, an denen die Temperatur unter 4 °C (39,2 °F) fallen kann (zum Beispiel Schuppen oder Metallgebäude im Winter), oder an denen sie 40 °C (104 °F) erreichen oder überschreiten kann (zum Beispiel Schuppen oder Metallgebäude im Sommer).

• Den Akku nicht verbrennen, auch wenn er stark beschädigt oder vollkommen verschlissen ist. Der Akku kann im Feuer explodieren. Beim Verbrennen eines Lithiumionen-Akkus entstehen giftige Dämpfe und Stoffe.

• Wenn der Akkuinhalt mit der Haut in Kontakt kommt, waschen Sie die Stelle sofort mit einer milden Seife und Wasser. Wenn Akkuflüssigkeit in die Augen gelangt, spülen Sie das offene Auge für 15 Minuten, oder bis die Reizung nachlässt, mit Wasser. Falls Sie sich in ärztliche Behandlung begeben müssen: Das Akkuelektrolyt besteht aus einer Mischung von organischen Karbonaten und Lithiumsalzen.

• Der Inhalt einer geöffneten Akkuzelle kann Atemwegsreizungen verursachen.

Sorgen Sie für Frischluft. Wenn die Symptome anhalten, begeben Sie sich in ärztliche Behandlung.

WARNUNG: Verbrennungsgefahr. Die Akkuflüssigkeit kann brennbar sein, wenn sie Flamme oder einer Flamme ausgesetzt ist.

WARNUNG: Versuchen Sie niemals und unter keinen Umständen, den Akku zu öffnen. Wenn das Akkugehäuse Risse oder Beschädigungen aufweist, darf es nicht in das Ladegerät gelegt werden. Den Akku nicht quetschen, fallen lassen oder beschädigen. Verwenden Sie niemals einen Akku oder ein Ladegerät, wenn sie einen harten Schlag erlitten haben, fallen gelassen, überfahren oder sonst wie beschädigt wurden (z. B. wenn sie mit einem Nagel durchlöchert wurden, mit einem Hammer darauf geschlagen oder getreten wurde). Ein Stromunfall oder ein tödlicher Stromschlag könnte entstehen. Beschädigte Akkus sollten zum Recycling zur Kundendienststelle zurückgebracht werden.

WARNUNG: Feuergefahr. Akku nicht so aufbewahren oder transportieren, auch metallische Gegenstände die offenen Pole berühren können. Platzieren Sie das Akkupack beispielsweise nicht in Schürzen, Taschen, Werkzeugkästen, Produktverpackungen, Schubladen, usw. mit losen Nägeln, Schrauben, Schlüsseln, usw.

VORSICHT: Wenn das Werkzeug nicht in Gebrauch ist, muss es seitlich auf eine säuble Fläche gelegt werden, wo es kein Stolperrisiko darstellt und es nicht herunterfallen kann. Bestimmte Werkzeuge mit großen Akkus stehen aufrecht auf dem Akku und können leicht umgeworfen werden.

Transport

WARNUNG: Feuergefahr. Beim Transport von Akkus können Brände entstehen, wenn die Batterieanschlüsse unbeabsichtigt Kontakt mit leitfähigen Materialien bekommen. Stellen Sie beim Transportieren von Akkus sicher, dass die Batterieanschlüsse geschützt und gut isoliert sind, damit sie nicht in Kontakt mit Materialien kommen können, durch die ein Kurzschluss entstehen kann.

HINWEIS: Lithium-Ionen-Akkus -sollten nicht in aufgegebenem Reisegepäck transportiert werden.

DEWALT Akkus erfüllen alle geltenden Transportvorschriften, so wie sie von den Industrie- und Rechtsnormen vorgeschrieben werden, einschließlich der UN-Empfehlungen für die Beförderung gefährlicher Güter; der Vorschriften über die Beförderung gefährlicher Güter der International Air Transport Association (IATA), der International Maritime Dangerous Goods (IMDG) Regulations und der Regelungen des europäischen Übereinkommens über die internationale Beförderung gefährlicher Güter auf der Straße (ADR). Lithium-Ionen-Zellen und -Akkus wurden gemäß Abschnitt 38,3 der „Empfehlungen der Vereinten Nationen zur Beförderung gefährlicher Stoffe, Testhandbuch und Kriterien“ getestet.

In den meisten Fällen ist zu erwarten, dass der Versand eines DEWALT-Akkus von der Klassifizierung als Gefahrstoff der voll regulierten Klasse 9 ausgenommen wird. In der Regel müssen nur Sendungen, die einen Lithium-Ionen-Akku mit einer Energiekennzahl von mehr als 100 Wattstunden (Wh) enthalten, als voll regulierte Klasse 9 verschickt werden. Bei allen Lithium-Ionen-Akkus ist die Wattstunden-Bewertung auf der Packung angegeben. Außerdem empfiehlt DEWALT den alleinigen Luftversand von Lithium-Ionen-Akkus aufgrund der komplexen Regulierungen generell nicht, und zwar unabhängig von der Wattstunden-Bewertung. Lieferungen von Werkzeugen mit Batterien (Combo-Kits) können als Ausnahme per Luftfracht versandt werden, wenn die Wattstunden-Bewertung des Akkus nicht mehr als 100 Wh beträgt.

Unabhängig davon, ob ein Transport als ausgenommen oder vollständig reguliert gilt, liegt es in der Verantwortung des Versenders, sich über die aktuellen Vorschriften in Bezug auf die Anforderungen für Verpackung, Etikettierung/Kennzeichnung und Dokumentation zu informieren.

Die Informationen in diesem Abschnitt des Handbuchs werden in gutem Glauben zur Verfügung gestellt und es wird davon ausgegangen, dass sie zum Zeitpunkt der Erstellung des Dokuments genau sind. Jedoch wird keine Garantie, weder ausdrücklich noch implizit, gegeben. Es liegt in der Verantwortung des Kunden sicherzustellen, dass seine Tätigkeiten den geltenden Vorschriften entsprechen.

Transport des FLEXVOLT™-Akkus

Der DEWALT FLEXVOLT™-Akku hat zwei Betriebsarten: Anwendung und Transport.

Anwendungsmodus: Wenn der FLEXVOLT™-Akku unabhängig steht oder sich in einem DEWALT 18 V-Produkt befindet, funktioniert er als 18 V-Akku. Wenn sich der FLEXVOLT™-Akku in einem 54 V oder 108 V-Produkt (zwei 54 V-Akkus) befindet, funktioniert er als 54 V-Akku.

Transportmodus: Wenn die Abdeckkappe am FLEXVOLT™-Akku angebracht ist, befindet sich der Akku im Transportmodus. Bewahren Sie die Kappe für den Versand auf.

Im Transportmodus werden Zellensegmente im Akkupack elektrisch voneinander getrennt, sodass 3 Akkus mit einer geringeren Wattstundenzahl (Wh) entstehen, statt 1 Akku mit einer größeren Wattstundenzahl. Diese höhere Anzahl von 3 Akkus mit einer niedrigeren Wattstundenzahl kann das Akkupack bei bestimmten Transportvorschriften außen vor lassen, die bei anderen Akkus mit höherer Wattstundenzahl gelten können.

Zum Beispiel kann für den Transport Wh-Wert 3 x 36 Wh angegeben sein, das bedeutet 3 Akkus mit je 36 Wh. Der Verwendung Wh-Wert kann 108 Wh sein (d.h. 1 Akku).

Anwendungsbeispiele für use- und transport-kennzeichnungen

Use: 108 Wh

Transport: 3x36 Wh

Empfehlungen für die Lagerung

1. Ein idealer Lagerplatz ist kühl und trocken und nicht direktem Sonnenlicht sowie übermäßiger Hitze oder Kälte ausgesetzt. Für eine optimale Akkuleistung und Lebensdauer lagern Sie die Akkus bei Raumtemperatur, wenn sie nicht verwendet werden.
2. Bei längerer Aufbewahrung sollte ein vollständig aufgeladener Akku an einem kühlen, trockenen Ort und außerhalb des Ladegeräts aufbewahrt werden, um optimale Ergebnisse zu erhalten.

hInWEIs: Akkus sollten nicht vollständig entladen aufbewahrt werden. Der Akku muss vor der Verwendung aufgeladen werden.

Schilder am Ladegerät und Akku

Neben den Piktogrammen in dieser Anleitung können sich auf dem Ladegerät und dem Akku folgende Piktogramme befinden:

Vor der Verwendung die Betriebsanleitung lesen.

Die Ladezeit ist den Technische Daten zu entnehmen.

Nicht mit elektrisch leitenden Gegenständen berühren.

Beschädigte Akkus nicht aufladen.

Das Gerät keiner Nässe aussetzen.

©

hInWEIs: Die Wortmarke und Logos Bluetooth® sind eingetragene Marken im Besitz von Bluetooth®, SIG, Inc. und jede Verwendung dieser Marken durch DEWALT erfolgt unter Lizenz. Andere Marken und Markennamen sind das Eigentum ihrer jeweiligen Eigentümer.

• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf Beschädigungen, die beim Transport entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor Inbetriebnahme sorgfältig zu lesen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:

Vor der Verwendung die Betriebsanleitung lesen.

Lage des Datumscodes (Abb. B)

Der Datumscode 9, der auch das Herstelljahr enthält, ist in das Gehäuse geprägt.

Beispiel:

2021 XX XX

Herstelljahr

Beschreibung (Abb. A)

WARNUNG: Nehmen Sie niemals Änderungen am DCB094K USB-Ladegerät oder dörsen Teilen vor. Dies könnte zu Schäden oder Verletzungen führen

1 Akku
2 Akku-Löseknopf
3 DEWALT USB-Ladegerät
4 USB-Typ-A-Anschluss
5 USB-Typ-C-Anschluss
6 USB-Kabel zur Stromversorgung
7 Netzteil
8 Kraftstoffanzeige

Verwendungszweck

Das DCB094K DEWALT USB-Ladegerät ist mit einem USB-Typ-A-Ladeanschluss und einem USB-Typ-C-Stromversorgungs-Ladeanschluss ausgestattet und dient zum Laden oder zur Stromversorgung von USB-Typ-C-kompatiblen Geräten unter Verwendung von DEWALT 18-V-XR-Akkus. Die Kompatibilität von Ladegeräten und Akkus wird in der Tabelle in diesem Handbuch angegeben.

NICHT in nasser Umgebung oder in der Nähe von entflammbaren Flüssigkeiten oder Gasen verwenden.

Das USB-Ladegerät ist für professionelle Anwendungen vorgesehen.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt mit dem Werkzeug kommen. Wenn unerfahrene Personen dieses Gerät verwenden, sind diese zu beaufsichtigen.

• Kleine Kinder und behinderte Personen. Dieses Gerät ist nicht zur Verwendung durch kleine Kinder oder behinderte Personen ohne Aufsicht gedacht.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit diesem Produkt allein gelassen werden.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer die Sicherheitsanweisungen und die den Vorschriften.

WARNUNG: Um die Gefahr ernsthafter Verletzungen zu reduzieren, muss vor jeder Einstellung und jedem Abnehmen/Installieren von Zubehör das Werkzeug ausgeschaltet und der Akku entfernt werden. Ein unbeabsichtigtes Starten kann zu Verletzungen führen.

Anbringen und Entfernen der Akkus (Abb. B)

HINWEIS: Um beste Ergebnisse zu erzielen, sollte der Akku vollständig aufgeladen werden.

WICHTIG: Um zu vermeiden, dass die Akkuladung sich verschlechtert, nehmen Sie den Akku aus dem DEWALT USB-Ladegerät, wenn er nicht verwendet wird.

Überentladungsschutz

Der Überentladungsschutz schaltet das USB-Ladegerät vollständig ab und erfordert, dass der Akku für mindestens 5 Sekunden herausgenommen und dann erneut in das DEWALT USB-Ladegerät eingesteckt wird, um ihn wieder verwenden zu können. Der Benutzer sollte sich vergewissern, dass er beim Einschalten das entsprechende Blinkmuster sieht, um den ordnungsgemäßen Betrieb sicherzustellen.

Anbringen des Akkus

Schieben Sie den Akku 1 in das DEWALT USB-Ladegerät 3, bis der Akku fest sitzt.

WARNUNG: Feuergefahr. Den Akku nicht so aufbewahren oder transportieren, dass metallische Gegenstände die offenen Pole berühren können.

Entfernen des Akkus

Drücken Sie den Akku-Löseknopf 2 und ziehen Sie das USB-Ladegerät vom Akku ab.

USB-Ladeanschlüsse (Abb. A)

Das DEWALT USB-Ladegerät 3 ist mit einem USB-Typ-A-Anschluss 4 sowie mit einem bidirektionalen USB-Typ-C-Anschluss 5 ausgestattet.

Der Typ-C-Anschluss unterstützt: Quelle – Power Delivery 3.0, Qualcomm ^*** QC3.0/2.0, Samsung ^™ AFC, BC 1.2, nur Typ C

- Aufnahme – BC 1.2, Apple****-Aufladung, PD 3.0, nur Typ C - USB Typ C kann bis zu 100 W aufnehmen oder abgeben

Der Typ-A-Anschluss unterstützt: BC1.2 und Apple**** FastCharge sowie Samsung™ FastCharge (AFC).

Nur Abgabe. Der USB-Typ-A-Anschluss ist für bis zu 12 W geeignet.

HINWEIS: Schließen Sie keine Geräte an, die die Leistungsstufen überschreiten, die auf dem Etikett der Stromquelle angegeben sind. Hierdurch wird die Lebensdauer des USB-Ladegeräts verkürzt.

DeWALT-Akkus lassen sich über den USB-Typ-C-Anschluss der meisten USB-Netzteile aufladen. Einige Netzteile benötigen möglicherweise ein anderes Kabel, das nicht im Lieferumfang dieses Sets enthalten ist, und laden möglicherweise langsamer.

Aufladen eines Geräts

Stecken Sie einen USB-Stecker in den USB-Typ-A-Anschluss 4 oder in den bidirektionalen USB-Typ-C-Anschluss 5, um Ihre Geräte mit Strom zu versorgen oder aufzuladen.

HINWEIS: Die LEDs leuchten nicht, während die Geräte des Benutzers mit Strom versorgt oder aufgeladen werden. Die LEDs leuchten nur beim Laden von DEWALT-Akkus.

HINWEIS: Die USB-Anschlüsse werden abgeschaltet und die gelbe LED blinkt, wenn die Temperatur des Akkus außerhalb des zulässigen Bereichs liegt.

***Qualcomm ist eine Marke von Qualcomm Incorporated, registriert in den USA und anderen Ländern.

****Apple ist eine Marke von Apple Inc.

Gürtelclip (Abb. C)

WARNUNG: Stellen Sie zur Vermeidung von schweren Verletzungen sicher, dass die Säube, die den Gürtelhaken hält, sicher ist.

WICHTIG: Verwenden Sie beim Befestigen oder Austauschen des Gürtelhakens 10 am DEWALT USB-Ladegerät nur die mitgelieferte Schraube 11. Stellen Sie sicher, dass die Schraube gut festgezogen ist.

Wenn der Haken gar nicht verwendet werden soll, kann er vom DEWALT USB-Ladegerät abgenommen werden.

Um den Gürtelhaken zu entfernen, drehen Sie die Schraube 11 heraus, mit der er befestigt ist.

WARTUNG

Ihr USB-Ladegerät wurde für langfristigen Betrieb mit minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pflege des Gerätes und seiner regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr schwerer Verletzungen zu mindern, trennen Sie den Anlagen, bevor Sie Einstellungen vornehmen oder Anbaugeräte oder Zubehör anbringen oder entfernen. Ungewolltes Anlaufen kann Verletzungen verursachen.

Das Ladegerät und der Akku können nicht gewartet werden.

Schmierung

Ihr USB-Ladegerät benötigt keine zusätzliche Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft immer dann Schmutz und Staub aus dem Hauptgehäuse, wenn sich Schmutz sichtbar in und um die Lüftungsschlitze ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen Augenschutz und eine zugelassene Staubmaske.

WARNUNG: Verwenden Sie niemals Lösungsmittel oder andere scharfe Chemikalien für eine Reinigung der nichtmetallischen Teile des Gerätes. Diese Chemikalien können das in diesen Teilen verwendete Material aufweichen. Verwenden Sie ein nur mit Wasser und einer milden Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals Flüssigkeiten in das USB-Ladegerät eindringen. Tauchen Sie niemals irgendein Teil des Geräts in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht von DEWALT angeboten wird, nicht mit diesem Produkt getestet wurde, kann die Verwendung von solchem Zubehör mit diesem USB-Ladegerät zu Gefahren führen. Um die Gefahr von Verletzungen zu mindern, sollte mit diesem Produkt nur Zubehör von DEWALT verwendet werden.

Fragen Sie Ihren Händler nach weiteren Informationen zu geeignetem Zubehör.

Umweltschutz

Separate Sammlung. Produkte und Batterien, die mit diesem Symbol gekennzeichnet sind, dürfen nicht im normalen Hausmüll entsorgt werden.

Produkte und Batterien enthalten Materialien, die zurückgewonnen oder recycelt werden können, um den Bedarf an Rohstoffen zu reduzieren. Bitte recyceln

Sie elektrische Produkte und Batterien gemäß den lokalen Bestimmungen. Weitere Informationen erhalten Sie unter www.2helpU.com.

Akku

Dieser langlebige Akku muss aufgeladen werden, wenn die Leistung nicht mehr für Arbeiten ausreicht, die bei voller Ladung leicht durchgeführt werden konnten. Am Ende des technischen Lebens ist der Akku umweltgerecht zu entsorgen:

• Entladen Sie den Akku vollständig und nehmen Sie ihn aus dem Werkzeug.
• Lithium-Ionen-Zellen sind recycelbar. Geben Sie die gebrauchten Akkus bei Ihrem Händler oder bei einer kommunalen Recycling-Sammelstelle ab. Dort werden die gesammelten Akkus recycelt oder ordnungsgemäß entsorgt.

USB CHARGER

DCB094K

Congratulations!

Datumkodplacering (Bild B)

Beskrivning (Bild A)
