Produkttype	USB-oplader til DeWalt 18V Li-Ion batterier
Mærke	DeWalt
Model	DCB094K
Vægt	0,11 kg
Strømforsyning	Netadapter 100-240 V AC, 50/60 Hz eller DeWalt 18 V batteri
USB Type-C udgangseffekt	Op til 100 W (20 V, 5 A) – kompatibel med Power Delivery 3.0
USB Type-A udgangseffekt	Op til 12 W (5 V, 2,4 A)
Udgangsporte	1 × USB Type-C tovejs, 1 × USB Type-A
Kompatible batterityper	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Typisk opladningstid (2 Ah batteri)	Cirka 30 minutter med medfølgende adapter (afhænger af batterimodel)
Opladningsindikatorer	Rød/gul LED-indikator: blinker i fase 1, fast lys når opladning er færdig, fast gult lys for termisk forsinkelse
Indbyggede beskyttelser	Elektronisk beskyttelse mod overbelastning, overophedning og dybdeafladning; varm/kold forsinkelse
Driftstemperatur	4 °C til 40 °C (opladning)
Vedligeholdelse og rengøring	Afbryd før rengøring; brug en blød, tør klud; nedsænk ikke i vand og brug ikke opløsningsmidler
Sikkerhed	Udsæt ikke for regn/sne; brug ikke hvis beskadiget; åbn ikke (ingen reparerbare dele)
Medfølgende tilbehør	USB-oplader, USB-kabel, netadapter, bælteskrog, brugsanvisning
Tilsigtet brug	Opladning af DeWalt 18 V batterier og strømforsyning/opladning af USB-enheder (professionel)
Godkendelser	Overholder gældende transport- og sikkerhedsstandarder

Ofte stillede spørgsmål - DCB094K DEWALT

Hvilke batterityper kan jeg oplade med DCB094K?

DCB094K er designet til at oplade DeWalt Li-Ion 18 V batterier fra DCB18x og DCB54x serien. Se manualen for den komplette liste over kompatible modeller.

Kan jeg bruge opladeren med batterier fra andre mærker?

Nej, brug kun kompatible DeWalt 18 V batterier. Brug af andre batterier kan forårsage overophedning, eksplosion eller skade.

Hvordan ved jeg, om batteriet er fuldt opladet?

Begge LED-indikatorer lyser konstant (fast) når opladningen er færdig. Under opladning blinker indikatorerne.

Hvad gør jeg, hvis opladeren ikke tænder?

Kontroller, at batteriet er korrekt isat, og at netadapteren er tilsluttet. Hvis opladeren forbliver slukket, kan batteriet eller opladeren være defekt. Bring enheden til et autoriseret servicecenter for test.

Kan jeg oplade en smartphone eller tablet med DCB094K?

Ja, USB Type-A og Type-C portene kan oplade USB-enheder. Type-C porten kan levere op til 100 W (Power Delivery), ideel til kompatible bærbare computere.

Kan opladeren bruges udendørs?

Ja, men den skal beskyttes mod regn og sne. Udsæt den ikke for fugt, og opbevar den på et tørt sted efter brug.

Hvordan rengør jeg opladeren?

Afbryd adapteren før rengøring. Brug en blød, tør klud til at tørre overfladen af. Brug aldrig vand eller opløsningsmidler, og lad ikke væske trænge ind.

Hvad betyder det gule faste lys under opladning?

Det gule faste lys indikerer en varm/kold forsinkelse: batteriet er for varmt eller for koldt. Opladeren suspenderer opladningen, indtil temperaturen vender tilbage til normal, og genoptager derefter automatisk.

Kan jeg lade batteriet sidde på opladeren efter opladning?

Ja, du kan lade batteriet sidde på opladeren. Opladeren skifter til vedligeholdelsesmodus. For optimal levetid skal du dog fjerne batteriet, hvis du ikke bruger det i længere tid.

Er opladeren reparabel?

Nej, opladeren indeholder ingen reparerbare dele for brugeren. Åbn den ikke. I tilfælde af fejl, kontakt et autoriseret DeWalt servicecenter.

BRUGSANVISNING DCB094K DEWALT

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske Data

		DCB094K
Indgang
Batteri V	DC	18
USB Type C V	DC	5-15 V ved 3 A og 20 V ved 5 A
Udgang
USB Type A V	DC	5, 2,4 A
USB Type C V	DC	5-15 V ved 3 A og 20 V ved 5 A
Batteriåbning V	DC	18, 6A
Type 1
USB-opladningsport Type A, Type C
Batteritype Li-lon
Batterispænding 18
Vægt kg 0,11
Strømadapter
Spænding V	AC	100-240
Input AC-frekvens Hz 50/60
Model 2AEL1005
Effektudgang (maks.) W 100
Udgangsspænding, strøm	V_DG A	5 V, 3 A / 9 V, 3 A / 12 V, 3 A / 15 V, 3 A / 20 V, 5 A
Gennemsnitlig aktiv effektivitet	%	84,8
Effektivitet ved lav belastning (10%)	%	76,75
Strømforbrug uden belastning	W	0,086

Batterier Opladere/opladningstider (minutter)

Kat # V	DC	Ah Vægt (kg)		DCB094 DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	76	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	111	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	145	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	24	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	53	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	31	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	65	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	41	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	53	60	185	120	100	60	60	60	60	60	120

*Datakode 201811475B eller senere
**Datakode 201536 eller senere

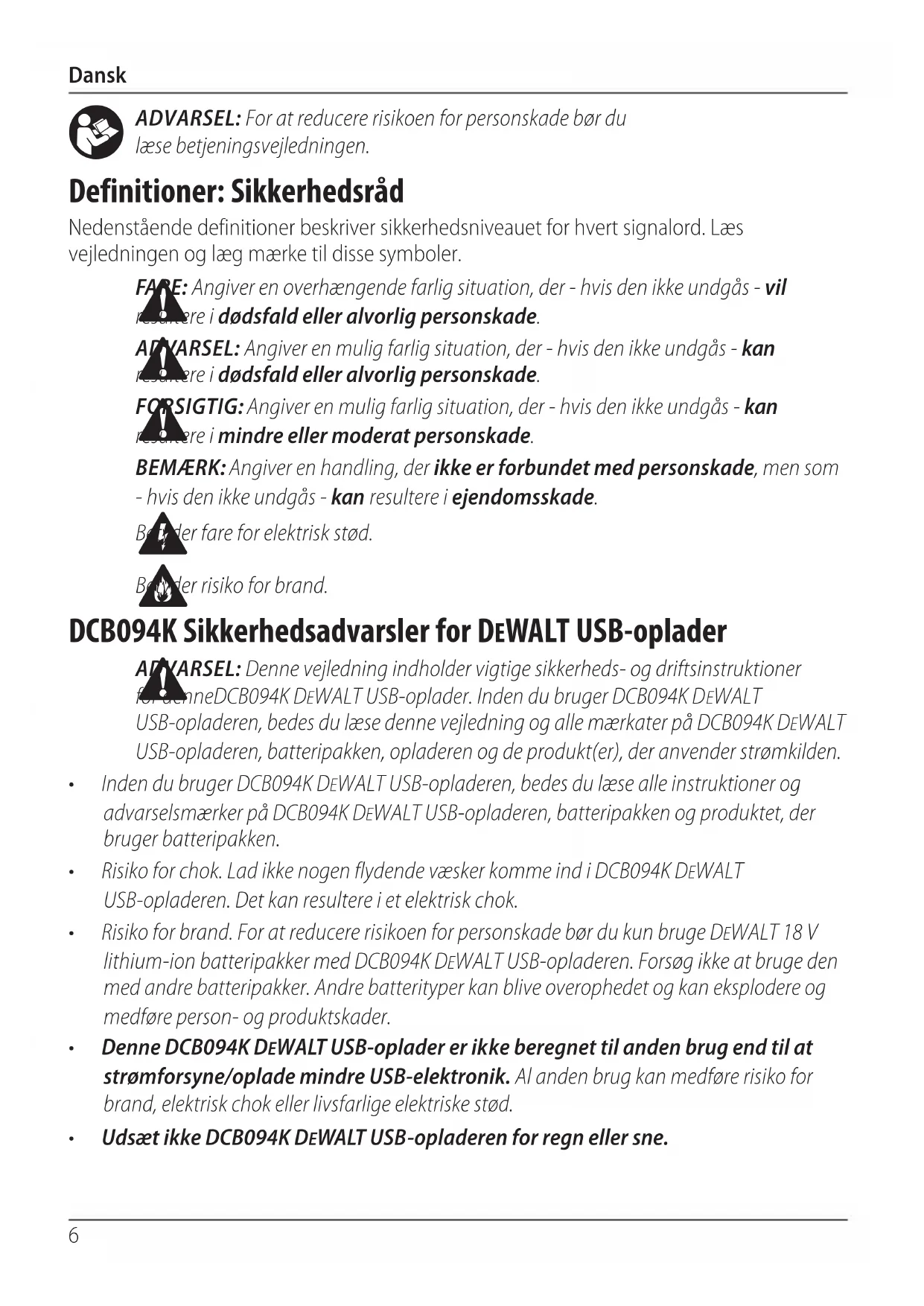

ADVARSEL: For at reducere risikoen for personskade bør du læse betjeningsvejledningen.

Definitioner: Sikkerhedsråd

Nedenstående definitioner beskriver sikkerhedsniveauet for hvert signalord. Læs vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig situation, der - hvis den ikke undgås - vil resontere i dødsfald eller alvorlig personskade.

ADVARSEL: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resuntere i dødsfald eller alvorlig personskade.

FORSIGTIG: Angiver en mulig farlig situation, der - hvis den ikke undgås - kan resuntere i mindre eller moderat personskade.

BEMÆRK: Angiver en handling, der ikke er forbundet med personskade, men som - hvis den ikke undgås - kan resultere i ejendomsskade.

Bønder fare for elektrisk stød.

ADYARSEL: Denne vejledning indholder vigtige sikkerheds- og driftsinstruktioner for denneDCB094K DEWALT USB-oplader. Inden du bruger DCB094K DEWALT USB-opladeren, bedes du læse denne vejledning og alle mærkater på DCB094K DEWALT USB-opladeren, batteripakken, opladeren og de produkt(er), der anvender strømkilden.

• Inden du bruger DCB094K DEWALT USB-opladeren, bedes du læse alle instruktioner og advarselsmærker på DCB094K DEWALT USB-opladeren, batteripakken og produktet, der bruger batteripakken.
• Risiko for chok. Lad ikke nogen flydende væsker komme ind i DCB094K DEWALT USB-opladeren. Det kan resultere i et elektrisk chok.
• Risiko for brand. For at reducere risikoen for personskade bør du kun bruge DEWALT 18 V lithium-ion batteripakker med DCB094K DEWALT USB-opladeren. Forsøg ikke at bruge den med andre batteripakker. Andre batterityper kan blive overophedet og kan eksplodere og medføre person- og produktskader.
• Denne DCB094K DEWALT USB-oplader er ikke beregnet til anden brug end til at strømforsyne/oplade mindre USB-elektronik. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.

• Udsæt ikke DCB094K DEWALT USB-opladeren for regn eller sne.

• Ved betjening af DCB094K DEWALT USB-opladeren udendørs skal det altid ske på et tørt sted.

• Brug ikke DCB094K DEWALT USB-opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Skil ikke DCB094K DEWALT USB-opladeren ad, da der ikke er nogen dele, som kan repareres af brugeren.
• Brug ikke DEWALT USB-opladeren med en beskadiget strømadapter eller et beskadiget USB-kabel.
• Tving ikke strømadapteren eller USB-kablet ind i DEWALT USB-opladerens USB-port.

Opladere

DEWALT opladere kræver ingen justering og er designet til at være så lette som muligt at betjene.

Brug af forlængerledning

En forlængerledning bør ikke anvendes, undtagen det er absolut nødvendigt. Brug en godkendt forlængerledning, som er egnet til din opladers indgangsstrøm (se Tekniske data). Den minimale lederstørrelse er 1 mm ^2 ; den maksimale længde er 30 m.

Ved brug af en ledningstromle skal ledningen altid rulles helt ud.

Vigtige sikkerhedsinstruktioner for alle batteriopladere

GEM DISSE INSTRUKTIONER: Denne vejledning indeholder vigtige sikkerheds- og driftsinstruktioner for kompatible batteriopladere (se Tekniske data).

- Før du bruger opladeren, læs alle instruktioner og de sikkerhedsmæssige afmærkninger på opladeren, batteripakken og produktet.

ADYARSEL: Risiko for chok. Lad ikke nogen flydende væsker komme ind i opladeren. Bet kan resultere i et elektrisk chok.

ADVARSEL: Vi anbefaler at bruge en fejlstrømsbeskyttelse med en nominel fejlstrøm p. mA eller derunder.

FORSIGTIG: Risiko for brand. For at reducere risikoen for personskade bør du kun opplade genopladelige batterier fra DEWALT. Andre batterityper kan eksplodere og forårsage personskader.

FORSIGTIG: Børn skal overvåges for at sikre, at de ikke leger med udstyret.

BEMÆRK: Under bestemte forhold, når opladeren er tilsluttet til strømforsyningen, kan blotlagte opladerkontakter blive kortsluttet af fremmede materialer. Fremmede materialer af en ledende art som for eksempel, men ikke begrænset til ståluld,

aluminumsfolie eller anden koncentration af metalliske partikler skal holdes på afstand af opladerens huller. Tag altid stikket til opladeren ud fra kontakten, när der ikke er indsat en batteripakke. Tag stikket til opladeren ud för forsøg på at rengøre den.

• Forsøg IKKE at oplade batteripakken med andre opladere end DEWALT. DEWALT-opladere og batteripakker er specielt designet til at arbejde sammen.
• De beregnede anvendelser af DEWALT DCB094K er at oplade DEWALT genopladelige batterier og at oplade eller levere strøm til USB-strømforsynede enheder. Al anden brug kan medføre risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Udsæt ikke opladeren for regn eller sne.
• Træk i stikket i stedet for ledningen, når opladeren frakobles. Dette vil reducere risikoen for beskadigelse af elstikket og ledningen.
• Kontrollér, at ledningen er placeret således, at der ikke trædes på den, faldes over den, eller den på anden måde udsættes for skader eller stress.
• Brug ikke en forlængerledning, med mindre det er absolut nødvendigt. Anvendelse af en ukorrekt forlængerledning kan resultere i risiko for brand, elektrisk chok eller livsfarlige elektriske stød.
• Anbring ikke noget oven på opladeren eller anbring opladeren på et blødt underlag, der kan blokere ventilationshullerne og medføre for megen intern varme. Anbring opladeren på afstand af alle varmekilder. Opladeren ventileres gennem huller i toppen og bunden af huset.
• Brug ikke opladeren med beskadiget ledning eller stik – få dem udskiftet med det samme.
• Brug ikke opladeren, hvis den har fået et hårdt slag, er blevet tabt eller blevet beskadiget på anden vis. Tag den med til et autoriseret værksted.
• Demontér ikke opladeren, tag den med til et autoriseret værksted, når service eller reparation er påkrævet. Ukorrekt genmontering kan medføre risiko for elektrisk chok, livsfarlige elektriske stød eller brand.
• Hvis ledningen beskadiges, skal den omgående udskiftes af producenten, hans forhandler eller lignende kvalificeret person for at forebygge enhver risiko.
• Tag stikket til opladeren ud af kontakten inden forsøg på rengøring. Dette vil reducere risikoen for elektrisk chok. Fjernelse af batteripakken vil ikke reducere denne risiko.

Opladning af et batteri (Fig. A)

1. Indsæt strømadapteren 7 i en passende kontakt. For at opnå den hurtigste opladningshastighed bør du bruge den medfølgende DEWALT strømadapter.

BEMÄERk: Der kan komme et langsommere mønster af opladningsblink, hvis der bruges lavere strømadaptere.

1. Fastgør USB-opladeren 3 til batteripakken 1, mens du sørger for, at den sidder helt fast.

BEMÆRk: Når USB-opladeren er isat, vil brugeren se den røde LED-lampe blive tændt i to sekunder, hvilket angiver startsekvensen.

1. Slut strømadapterens 7 USB port til USB-opladerens 3 Typc-C USB port ved hjælp af enten det medfølgende USB kabel 6 (for den hurtigste opladningshastighed) eller et kabel forsynet af brugeren.
2. Blink-indikatoren for Trin 1-opladning repræsenterer opladningsprocessen, der oplader cirka 80% af batteriets kapacitet. Blink-indikatoren for Trin 2-opladning repræsenterer den resterende eller afsluttende opladningsproces, for at batteriet når fuld kapacitet.
3. Når opladningen er færdig, vil det blive angivet af begge LED-lamper, som vil lyse konstant på ON. Batteripakken er fuldt opladet og kan nu anvendes eller kan efterlades i DEWALT USB-opladeren.

DEWALT USB-opladeren vil ikke oplade en defekt batteripakke. Opladeren, der ikke vil tænde, kan indikere et problem med opladeren eller en defekt batteripakke.

BEMÆRk: Hvis opladeren ikke vil tænde, skal du tage opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Betjening af oplader

Se indikatorerne nedenfor for batteripakkens opladestatus.

Indikatorer

Trin 1-opladning

Trin 2-opladning

Helt opladet

Varm/kold pakkeforsinkelse*

* Det røde lys vil fortsætte med at blinke, men et gult indikatorlys vil blive tændt under denne handling. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

Kompatible oplader(e) vil ikke oplade en defekt batteripakke. Opladeren vil angive defekt batteri ved at nægte at lyse.

BEMÆRK: Dette kan også betyde et problem med opladeren.

Hvis opladeren angiver et problem, tag opladeren og batteripakken med hen til et autoriseret servicecenter for at blive kontrolleret.

Varm/kold pakkeforsinkelse

Når opladeren sporer en batteripakke, der er for varm eller for kold, starter den automatisk en varm/kold pakkeforsinkelse og indstiller opladningen, indtil batteriet har nået en passende temperatur. Opladeren skifter derefter automatisk til pakkeopladningsfunktion. Denne funktion sikrer maksimal batteripakkelevetid.

Under varm/kold pakkeforsinkelse blinker den røde LED-lampe, og den gule LED-lampe lyser fast. Når batteripakken har opnået en passende temperatur, vil det gule lys blive slukket, og opladeren vil genoptage opladningsproceduren.

En kold batteripakke oplader med en lavere hastighed end en varm batteripakke.

Brug aldrig USB-opladeren, hvis udluftningshullerne er blokeret. Lad ikke fremmedlegemer trænge ind i USB-opladeren.

Elektronisk beskyttelsessystem

XR Li-lon værktøjerne er designet med et elektronisk beskyttelsessystem, der vil beskytte batteripakken imod overbelastning, overopvarmning eller dyb afladning.

Værktøjet vil automatisk slå fra, hvis det elektroniske beskyttelsessystem aktiveres. Hvis dette sker, anbring lithium-ion batteripakken på opladeren, indtil den er helt opladet.

Instruktioner om rengøring af opladeren

ADVARSEL: Risiko for chok. Frakobl strømadapteren fra kontakten inden

Røngöring. Snavs og fedt kan fjernes fra det ydersiden af opladeren med en klud eller en blød ikke- metallisk børste. Brug ikke vand eller rengøringsmidler. Lad aldrig væske trænge ind i værktøjet, og nedsænk aldrig dele af værktøjet i en væske.

Batteripakke

Vigtig sikkerhedsvejledning for alle batteripakker

Sørg for at oplyse katalognummer og spænding ved bestilling af nye batteripakker.

Batteripakken er ikke fuldt opladet ved levering. Læs nedenstående sikkerhedsvejledning, før batteripakke og oplader tages i brug. Følg derefter den beskrevne opladningsprocedure.

LÆS ALLE INSTRUKTIONER

- Oplad ikke eller brug batteriet i en eksplosionsfarlig atmosfære, som f.eks. ved tilstedeværelsen af brændbare væsker, gasser eller støv. Isætning eller udtagning af batteriet fra opladeren kan antænde støv eller dampe.

• Tving aldrig batteripakken ind i opladeren. Foretag ikke nogen ændringer på batteripakken, så den kan passe ind i en ikke kompatibel oplader, da batteripakken kan blive sprængt og kan medføre personskader.
  • Oplad kun batteripakker i DEWALT opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller andre væsker.
• Undlad at opbevare eller bruge værktøjet og batteripakken på steder, hvor temperaturen kan falde til under 4 °C (39,2 °F) (f.eks. udendørs skure eller metalbygninger om vinteren), eller nå op på eller overskride 40 °C (104 °F) (f.eks. udendørs skure eller metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært beskadiget eller helt opslidt.

Batteripakken kan eksplodere i åben ild. Der dannes giftige dampe og stoffer ved forbrænding af lithium-ion-batteripakker.

• Hvis batteriets indhold kommer i kontakt med huden, skal området omgående vaskes med mild sæbe og vand. Hvis batterivæske kommer i øjnene, lad vand løbe over det åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det er nødvendigt at søge lægehjælp, består batterielektrolytten af en blanding af flydende organiske karbonater og lithiumsalte.
• Indholdet af åbnede battericeller kan forårsage luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis symptomerne vedvarer.

ADVARSEL: Fare for forbrændinger. Batterivæske kan være brændbar, hvis den udstes for gnister eller åben ild.

ADYARSEL: Forsøg aldrig at åbne batteripakken. Hvis batteripakken er revnet eller beskadiget, indsæt den ikke i opladeren. Undgå at mase, tabe eller beskadige batteripakken. Anvend ikke en batteripakke eller oplader, der har fået et hårdt slag, er blevet tabt, kørt over eller blevet beskadiget på anden vis (f.eks. stukket med en nål, slået med en hammer, trådt på). Det kan medføre elektriske chok eller livsfarlige elektriske stød. Beskadigede batteripakker skal returneres til forhandleren for genanvendelse.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så metalgenstande kan komme i kontakt med udsatte batteriklemmer. Anbring for eksempel ikke batteripakker i forklæder, lommer, værktøjskasser, produktkasser, skuffer osv. med løse søm, skruer, nøgler osv.

FORSIGTIG: Når det ikke er i brug, læg værktøjet på siden på en stabil avnade, hvor det ikke vil vælte eller falde ned. Nogle værktøjer med store batteripakker vil stå lodret på batteripakken, men kan let væltes.

Transport

ADVARSEL: Brandfare. Transport af batterier kan muligvis forårsage brand, hvis bænsipolerne uforvarende kommer i kontakt med ledende materialer. Ved transport af batterier sørg for, at batteriets poler er beskyttet og godt isoleret fra materialer, der kan komme i kontakt med dem og forårsage en kortslutning.

BEMÄRK: Lithium-ion-batterier bør ikke lægges i indchecket bagage.

DEWALT batterier opfylder alle gældende skibsfartsregler som foreskrevet af industrien og juridiske standarder, som omfatter FN's anbefalinger om transport af farligt gods, den internationale lufttransportforening (IATA), farligt gods regulativer, de internationale maritime farligt gods (IMDG) regler og den europæiske konvention om international transport af farligt gods ad landevejen (ADR). Litium-ion-celler og batterier er blevet testet i henhold til afsnit 38,3 i FN's anbefalinger om tests og kriterier for transport af farligt gods. I de fleste tilfælde vil afsendelsen af en DEWALT batteripakke være undtaget fra at blive klassificeret som et fuldt reguleret klasse 9 farligt materiale. Generelt vil det kun være forsendelser, der indeholder et litium-ion batteri med en energivurdering på over 100 watt timer (wt), der skal sendes som fuldt reguleret klasse 9. Alle litium-ion batterier har en watt time vurdering markeret på pakningen. Desuden på grund af regulativers kompleksiteter, anbefaler DEWALT, at man ikke sender litium-ion-batteripakker med luftfragt uanset watt time vurdering. Forsendelser af værktøj med batterier (combo sæt) kan som eneste undtagelse sendes med luftfragt, hvis batteripakkens watt time vurdering ikke er højere end 100 watt timer.

Uanset om en forsendelse anses for at være undtaget eller fuldt reguleret, er det speditørernes ansvar at rådføre sig med de seneste regler for emballerings-, mærknings- og dokumentationskrav.

Oplysningerne i dette afsnit i vejledningen er givet i god tro og menes at være korrekte på det tidspunkt, hvor dokumentet blev oprettet. Men der gives ingen garanti, udtrykt eller underforstået. Det er købers ansvar at sikre, at vedkommendes aktiviteter er i overensstemmelse med de gældende regulativer.

Transport af FLEXVOLT™ batteri

DEWALT FLEXVOLT™ batteri har to funktioner: Anvendelse og transport.

Anvendelsesfunktion: Når FLEXVOLT™ batteriet står alene eller er i et DEWALT 18V produkt, vil den fungere som et 18V batteri. Når FLEXVOLT™ batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

Transportfunktion: Når dækslet er fastgjort til FLEXVOLT™ batteriet, er batteriet i transportfunktion. Behold dækslet til forsendelse.

Under transportfunktionen er cellestrenge elektrisk afbrudt inde i pakken, og det resulterer i 3 batterier med en lavere watt time (Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse. Denne øgede mængde på 3 batterier med den lavere watt timeydelse kan fritage pakken fra visse forsendelsesforordninger, der er batterier med højere watt timer.

Eksempelvis kan transport Wh ydelsen angive 3 x 36 Wh, hvilket betyder 3 batterier hver på 36 watt timer. Anvendelses Wh ydelsen kan angive 108 watt timer (forudsat 1 batteri).

Eksempel på mærkning af anvendelses- og transportlabel

Use: 108 Wh

Transport: 3x36 Wh

Anbefalet opbevaring

1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke udsættes for direkte sollys og ekstrem varme eller kulde. For optimal batteriydelse og -liv skal du opbevare batteripakker ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt opladet batteripakke et köligt, tört sted uden for opladeren for optimale resultater.

BEMÆRk: Batteripakker bør ikke opbevares helt tømt for opladning. Batteripakken skal genoplades før brug.

Mærkater på oplader og batteripakke

Udover de piktogrammer, der anvendes i denne vejledning, kan mærkater på opladeren og battteripakken vise de følgende piktogrammer:

Læs brugsvejledningen før brug.

Se Tekniske Data vedrørende opladningstid.

Berør aldrig kontaktflader med strømførende genstande.

Beskadigede batteripakker må ikke oplades.

Må ikke udsættes for vand.

Defekte ledninger skal udskiftes omgående.

Oplad kun mellem 4 °C og 40 °C.

Kun til indendørs brug.

Tag hensyn til miljøet ved bortskaffelse af batteripakken.

Oplad kun DEWALT batteripakker med de specielle DEWALT opladere. Opladning af andre typer batteripakker end de specielle DEWALT batterier med en DEWALT oplader, kan få dem til at sprænges eller føre til andre farlige situationer.

Destruér ikke batteripakken.

ANVENDELSE (uden transportdæksel). Eksempel: Wh ydelsen angiver 108 Wh (1 batteri med 108 watt timer).

TRANSPORT (med indbygget transportdæksel). Eksempel: Wh ydelsen angiver 3 x 36 Wh (3 batterier på 36 watt timer).

Batteritype

DCB094K fungerer på 18 V Li-Ion volt batteripakker.

Disse batteripakker må bruges: DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske data for flere informationer.

Pakkeindhold

Pakken indeholder:

1 DEWALT USB-oplader

1USB-strømleveringskabel

1 Strømadapter

1 Betjeningsvejledning

BEMÆRk: Batteripakker, opladere og værktøjskasser er ikke inkluderede i N-modeller. Batteripakker og opladere er ikke inkluderede i NT-modeller. B-modeller indeholder Bluetooth®-batteripakker.

BEMÆRk: Bluetooth® mærket og logoerne er registrerede varemærker, der ejes af Bluetooth®, SIG, Inc. og al DEWALT brug af sådanne mærker er under licens. Andre varemærker og handelsnavne tilhører deres respektive ejere.

• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør, der kan være opstået under transport.
• Tag dig tid til at læse denne vejledning omhyggeligt inden betjeningen.

Piktogrammer på værktøjet

Følgende piktogrammer findes på værktøjet:

Læs betjeningsvejledningen før brug.

Datokodeposition (Fig. B)

Datokoden 9, der også inkluderer produktionsåret, er tryk på huset.

Eksempel:

2021 XX XX

Produktionsår

Beskrivelse (Fig. A)

ADVARSEL: Modificér aldrig DCB094K USB-opladeren eller nogen del af den. Det kan andre materielle skader eller kvæstelser

1 Batteripakke
2 Batteriudløserknap
3 DEWALT USB-oplader
4 USB Type-A port
5 USB Type-C port
6 USB-strømleveringskabel
7 Strømadapter
8 Brændstofmåler

Tilsigtet anvendelse

DCB094K DEWALT USB-opladeren er udstyret med en USB Type-A opladningsport og en USB Type-C opladningsport til strømlevering og er designet til at oplade eller strømforsyne USB Type-C kompatible enheder med brug af DEWALT 18 V XR batteripakker. Se diagrammet i denne vejledning for kompatibilitet af opladere og batteripakker.

MÅ IkkE anvendes under våde forhold eller i nærheden af brændbare væsker eller gasser. USB-opladeren er til professionelle anvendelser.

LaD IkkE børn komme i kontakt med værktøjet. Uerfarne brugere må ikke anvende dette værktøj uden opsyn.

• Små børn og personer med fysisk eller psykisk funktionsnedsættelse. Dette værktøj er ikke beregnet til at blive brugt af små børn og personer med fysisk eller psykisk funktionsnedsættelse uden opsyn.
• Dette produkt er ikke beregnet til anvendelse af personer (inklusive børn) med fysisk, sensorisk eller psykisk funktionsnedsættelse; mangel på erfaringer, viden eller færdigheder, medmindre de er under opsyn af en person, der er ansvarlig for deres sikkerhed. Børn må aldrig efterlades alene med dette produkt.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid sikkerhedsvejledningen og de gældende regler. ADVARSEL: For at reducere risikoen for personskade, sluk og tag betripakken af, inden der foretages justeringer eller afmontering/installation af udstyr eller tilbehør. Utilsigtet start kan medføre kvæstelser.

På- og afmontering af batteripakken (Fig. B)

BEMÆRK: For de bedste resultater kontrollér at batteripakken er fuldt opladet før brug.

VIGTIGT: For at undgå udtømning af batteriopladningen skal du fjerne batteriet fra DEWALT USB-opladeren, när den ikke er i brug.

Beskyttelse mod overafladning

Beskyttelse mod overafladning lukker USB-opladeren helt ned og kræver, at brugeren fjerner batteripakken i mindst 5 sekunder og sætter den i DEWALT USB -opladeren igen for at bruge den igen. Brugeren skal sikre, at vedkommende ser tænd-blinkmønsteret ved indsættelse for at sikre korrekt drift.

Sådan installeres batteripakken

Skub batteripakken 1 ind i DEWALT USB-opladeren 3, indtil batteripakken sidder godt fast.

ADVARSEL: Brandfare. Opbevar eller bær aldrig batteripakker, så mettigenstande kan komme i kontakt med udsatte batteriklemmer.

Sådan udtages batteripakken

Tryk på batteriudløserknappen 2, og træk USB-opladeren fra batteriet.

USB-opladningsporte (Fig. A)

DEWALT USB-opladeren 3 er udstyret med en USB Type-A port 4 og en tovejs USB Type-C port 5.

Type-C port understøtter: Kilde – Power Delivery 3.0, Qualcomm ^*** QC3.0/2.0, Samsung ^™ AFC, BC 1.2, kun Type C

- Sink – BC 1.2, Apple****-opladning, PD 3.0, kun Type C

- USB Type C kan forbruge eller levere op til 100 W

BEMÆRK: Må ikke tilsluttes enheder, der overskrider de tekniske data, der er angivet på mærkaten på strømkilden. Hvis du gør det, vil det forkorte USB-opladerens levetid.

DeWALT-batterier oplades via USB Type C porten fra de fleste USB-strømforsyninger. Nogle strømforsyninger kræver muligvis et andet kabel, der ikke kommer med dette sæt, og kan oplade ved en langsommere hastighed.

Opladning af en enhed

Indsæt et USB-stik i USB Type-A porten 4 eller tovejs USB Type-C porten 5 for at levere strøm eller oplade dine enheder.

BEMÆRK: Der er ingen LED-indikation, mens brugerenheder får leveret strøm eller bliver opladet. LED-lamper lyser kun ved opladning af DEWALT-batterier.

BEMÆRK: USB-portene lukker ned, og den gule LED-lampe blinker, hvis batteripakkens temperatur er uden for et acceptabelt område.

****Apple er et varemærke tilhørende Apple Inc.

Bæltekrog (Fig. C)

ADVARSEL: For at mindske risikoen for alvorlige personskader skal du sikre, at skruen, aolder bæltekrogen, er fastskruet.

VIGTIGT: Ved fastgørelse eller fjernelse af bæltekrogen 10 til DEWALT USB-opladeren bør du kun bruge den skrue 11, der følger med. Sørg for at spænde skruen godt.

Hvis krogen slet ikke skal bruges, kan den fjernes fra DEWALT USB-opladeren.

Du kan fjerne bæltekrogen ved at fjerne skruen 11, der holder bæltekrogen på plads.

VEDLIGEHOLDELSE

Din USB-oplader er designet til at fungere i lang tid med minimal vedligeholdelse. Vedvarende tilfredstillende funktion er afhængig af, om værktøjet plejes korrekt og rengøres regelmæssigt.

ADVARSEL: For at reducere risikoen for personskade skal du afbryde beteripakken, inden der foretages justeringer, eller der fjernes/monteres tilbehør eller ekstraudstyr. En utilsigtet start kan forårsage kvæstelser.

Der kan ikke udføres service på opladeren eller batteripakken.

Smøring

Din USB-oplader skal ikke smøres yderligere.

Rengøring

ADYARSEL: Blæs støv og snavs ud af hovedhuset med tør luft, lige så snart der samler sig snavs i og omkring luftaftrækket. Bær godkendte beskyttelsesbriller og godkendt støvmaske ved udførelse af denne procedure.

ADVARSEL: Brug aldrig opløsningsmidler eller andre kraftige kemikalier til at rengøre væske avjets ikkemetalliske dele. Disse kemikalier kan svække de materialer, der anvendes i disse dele. Brug en klud, der kun er fugtet med vand og mild sæbe. Lad aldrig væske trænge ind i USB-opladeren og nedsænk aldrig nogen del af værktøjet i væske.

Valgfrit tilbehør

ADVARSEL: Eftersom andet tilbehør end det, der tilbydes af DEWALT, ikke er blevet testet med dette produkt, kan det være farligt at bruge dette tilbehør med USB-opladeren. For at reducere risikoen for personskade bør der kun bruges tilbehør anbefalet af DEWALT med dette produkt.

Ret henvendelse til din forhandler vedr. yderligere oplysninger mhp. det passende tilbehør.

Miljøbeskyttelse

Genopladelig batteripakke

Dette batteri har en lang levetid, men skal udskiftes, när det ikke afgiver tilstrækkelig effekt ved opgaver, der för var lette at udføre. Ved afslutningen af batteriets rimelige levetid bortskaffes det på en miljøsikker måde:

• Sørg for, at batteripakken er helt afladet og tag den derpå ud af værktøjet.
• Lithium-ion-celler er genanvendelige. Tag dem med til din forhandler eller til den lokale genbrugsplads. De indsamlede batteripakker vil blive genanvendt eller korrekt bortskaffet.

USB-LADEGERÄTEN DCB094K

1. Sett USB-laderen 3 i batteripakken 1, pass på at den sitter godt.

DEWALT USB-laderen vil ikke lade en feilaktig batteripakke. Når laderen ikke tenner indikerer det et problem med laderen eller feil ved batteripakken.

Kompatible ladere vil ikke lade en defekt batteripakke. Laderen vil indikere feil ved batteripakken ved at lyset ikke er på.

MERK: Dette kan også tyde på et problem med laderen.

En kald batteripakke vil lade med lavere hastighet enn en varm batteripakke.

- Hvis batteriets innhold kommer i kontakt med huden, vasker du området

Transport-modus: Når hetten er satt på FLEXVOLT™-batteriet, er batteriet i transport-modus. La hetten være på ved forsendelse.

Ikke lad skadede batteripakker.

Få byttet defekte ledninger omgående.

Lades kun mellom 4 °C og 40 °C.

Dersom kroken ikke ønskes, kan den fjernes fra DEWALT USB-laderen.

Det kan ikke utføres service på laderen og batteripakken.

Smøring

Denne USB-laderen trenger ikke ekstra smøring.

Rengjøring

Oppladbar batteripakke

Denne langtids batteripakken må lades på nytt när den ikke lenger produserer nok strøm til jobber som enkelt kunne utføres tidligere. Ta hensyn til miljøet när batteripakken må kasseres:
