Produkttype	USB-lader for DeWalt 18V Li-ion-batterier
Merke	DeWalt
Modell	DCB094K
Vekt	0,11 kg
Strømforsyning	Nettadapter 100–240 V AC, 50/60 Hz eller DeWalt 18 V batteri
USB Type-C utgangseffekt	Opptil 100 W (20 V, 5 A) – kompatibel med Power Delivery 3.0
USB Type-A utgangseffekt	Opptil 12 W (5 V, 2,4 A)
Utganger	1 × toveis USB Type-C, 1 × USB Type-A
Kompatible batterityper	DCB181, DCB182, DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548
Typisk ladetid (2 Ah batteri)	Omtrent 30 minutter med medfølgende adapter (avhengig av batterimodell)
Ladeindikatorer	Røde/gule LED-indikatorer: blinker i fase 1, fast lys ved fulladet, fast gult lys for termisk forsinkelse
Innebygde beskyttelser	Elektronisk beskyttelse mot overbelastning, overoppheting og dyp utlading; varm/kald blokkeringstid
Driftstemperatur	4 °C til 40 °C (lading)
Vedlikehold og rengjøring	Koble fra før rengjøring; bruk en myk, tørr klut; ikke senk ned i vann eller bruk løsemidler
Sikkerhet	Ikke utsett for regn/snø; ikke bruk hvis skadet; ikke åpne (ingen deler som kan repareres)
Medfølgende tilbehør	USB-lader, USB-kabel, nettadapter, beltekrok, bruksanvisning
Tiltenkt bruk	Lading av DeWalt 18 V-batterier og strømforsyning/lading av USB-enheter (profesjonell)
Godkjenninger	I samsvar med gjeldende transport- og sikkerhetsstandarder

Ofte stilte spørsmål - DCB094K DEWALT

Hvilke batterityper kan jeg lade med DCB094K?

DCB094K er designet for å lade DeWalt Li-Ion 18 V-batterier fra seriene DCB18x og DCB54x. Se bruksanvisningen for fullstendig liste over kompatible modeller.

Kan jeg bruke laderen med batterier fra andre merker?

Nei, bruk kun kompatible DeWalt 18 V-batterier. Bruk av andre batterier kan føre til overoppheting, eksplosjon eller skader.

Hvordan vet jeg om batteriet er fulladet?

Begge LED-indikatorene lyser konstant (fast) når ladingen er fullført. Under lading blinker indikatorene.

Hva gjør jeg hvis laderen ikke slår seg på?

Kontroller at batteriet er riktig satt inn og at nettadapteren er tilkoblet. Hvis laderen fortsatt er av, kan batteriet eller laderen være defekt. Ta alt med til et autorisert servicesenter for testing.

Kan jeg lade en smarttelefon eller nettbrett med DCB094K?

Ja, USB Type-A- og Type-C-portene gjør det mulig å lade USB-enheter. Type-C-porten kan levere opptil 100 W (Power Delivery), ideelt for kompatible bærbare datamaskiner.

Kan laderen brukes utendørs?

Ja, men den må beskyttes mot regn og snø. Ikke utsett den for fuktighet, og oppbevar den på et tørt sted etter bruk.

Hvordan rengjør jeg laderen?

Koble adapteren fra før rengjøring. Bruk en myk, tørr klut til å tørke av overflaten. Bruk aldri vann eller løsemidler, og ikke la væske trenge inn.

Hva betyr fast gult lys under lading?

Fast gult lys indikerer en varm/kald blokkeringstid: batteriet er for varmt eller for kaldt. Laderen stopper ladingen til temperaturen er normal igjen, og fortsetter deretter automatisk.

Kan jeg la batteriet sitte på laderen etter lading?

Ja, du kan la batteriet sitte på laderen. Laderen går over til vedlikeholdsmodus. For optimal levetid bør du imidlertid ta ut batteriet hvis du ikke skal bruke det over lengre tid.

Kan laderen repareres?

Nei, laderen inneholder ingen deler som kan repareres av brukeren. Ikke åpne den. Ved feil, kontakt et autorisert DeWalt-servicesenter.

BRUKSANVISNING DCB094K DEWALT

BEMÆRk: For at sikre maksimal ydeevne og levetid for li-lon batteripakker skal batteripakken lades helt op, før den anvendes første gang.

Type-A port understøtter: BC1.2 og Apple**** FastCharge og Samsung™ FastCharge (AFC). Kun output. USB Type-A port med kapacitet på 12 W.

***Qualcomm er et varemærke tilhørende Qualcomm Incorporated, registreret i USA og andre lande.

Du har valgt et DEWALT-verktøy. Mange års erfaring, grundig produktutvikling og innovasjon gjør DEWALT til en meget pålitelig partner for profesjonelle brukere av elektrisk verktøy.

Tekniske data

	DCB094K
Tilførsel
Batteri V	DC	18
USB Type C V	DC	5-15V @3A og 20V @5A
Utgangseffekt
USB Type A V	DC	5, 2,4 A
USB Type C V	DC	5-15V @3A og 20V @5A
Batteriport V	DC	18, 6A
Type 1
USB-port for lading Type A, Type C
Batteritype Li-ion
Batterispenning 18
Vekt kg 0,11
Strømadapter
Spenning V	AC	100–240
Inngangsfrekvens vekselstrøm (AC) Hz 50/60
Modell 2AEL1005
Effekt (maks) W 100
Utgangsspenning, strøm V	DG A 5V,3A / 9V, 3A / 12V,3A / 15V,3A . 20V,5A
Gjennomsnittlig aktiv effekt	%	84,8
Effekt ved lav belastning (10%)	%	76,75
Strømforbruk ubelastet	W	0,086

Batterier Ladere/Ladetider (i minutter)
Kat # V	DC	Ah Vekt (kg)		DCB094 DCB104 DCB107 DCB112 DCB113 DCB115 DCB116 DCB117 DCB118 DCB132 DCB119
DCB546	18/54	6,0/2,0	1,08	76	60	270	170	140	90	80	40	60	90	X
DCB547	18/54	9,0/3,0	1,46	111	75*	420	270	220	135*	110*	60	75*	135*	X
DCB548	18/54	12,0/4,0	1,46	145	120	540	350	300	180	150	80	120	180	X
DCB181	18	1,5	0,35	24	22	70	45	35	22	22	22	22	22	45
DCB182	18	4,0	0,61	53	60/40**	185	120	100	60	60/45**	60/40**	60/40**	60	120
DCB183/B/G	18	2,0	0,40	31	30	90	60	50	30	30	30	30	30	60
DCB184/B/G	18	5,0	0,62	65	75/50**	240	150	120	75	75/60**	75/50**	75/50**	75	150
DCB185	18	1,3	0,35	22	22	60	40	30	22	22	22	22	22	40
DCB187	18	3,0	0,54	41	45	140	90	70	45	45	45	45	45	90
DCB189	18	4,0	0,54	53	60	185	120	100	60	60	60	60	60	120

*Datokode 201811475B eller senere **Datokode 201536 eller senere

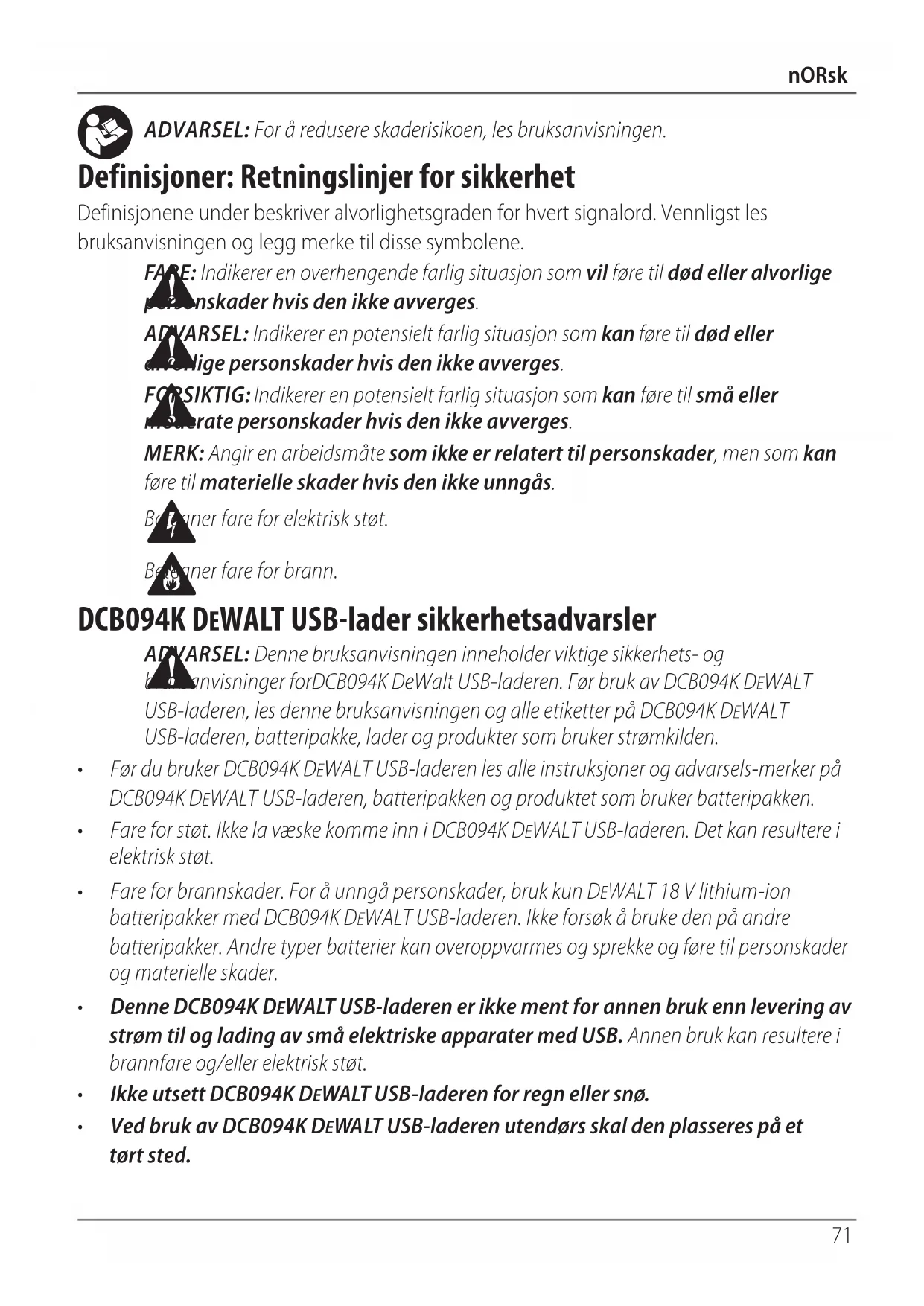

ADVARSEL: For å redusere skaderisikoen, les bruksanvisningen.

Definisjoner: Retningslinjer for sikkerhet

Definisjonene under beskriver alvorlighetsgraden for hvert signalord. Vennligst les bruksanvisningen og legg merke til disse symbolene.

FARE: Indikerer en overhengende farlig situasjon som vil føre til død eller alvorlige personskader hvis den ikke avverges.

ADVARSEL: Indikerer en potensielt farlig situasjon som kan føre til død eller avverlige personskader hvis den ikke avverges.

FORSIKTIG: Indikerer en potensielt farlig situasjon som kan føre til små eller moderate personskader hvis den ikke avverges.

MERK: Angir en arbeidsmåte som ikke er relatert til personskader, men som kan føre til materielle skader hvis den ikke unngås.

Betaner fare for elektrisk støt.

Belleiner fare for brann.

DCB094K DEWALT USB-lader sikkerhetsadvarsler

ADVARSEL: Denne bruksanvisningen inneholder viktige sikkerhets- og bænvisninger forDCB094K DeWalt USB-laderen. Før bruk av DCB094K DEWALT USB-laderen, les denne bruksanvisningen og alle etiketter på DCB094K DEWALT USB-laderen, batteripakke, lader og produkter som bruker strømkilden.

• Før du bruker DCB094K DEWALT USB-laderen les alle instruksjoner og advarsels-merker på DCB094K DEWALT USB-laderen, batteripakken og produktet som bruker batteripakken.
• Fare for støt. Ikke la væske komme inn i DCB094K DEWALT USB-laderen. Det kan resultere i elektrisk støt.
• Fare for brannskader. For å unngå personskader, bruk kun DEWALT 18 V lithium-ion batteripakker med DCB094K DEWALT USB-laderen. Ikke forsøk å bruke den på andre batteripakker. Andre typer batterier kan overoppvarmes og sprekke og føre til personskader og materielle skader.
• Denne DCB094K DEWALT USB-laderen er ikke ment for annen bruk enn levering av strøm til og lading av små elektriske apparater med USB. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett DCB094K DEWALT USB-laderen for regn eller snø.

• Ved bruk av DCB094K DEWALT USB-laderen utendørs skal den plasseres på et tørt sted.

• Ikke bruk DCB094K DEWALT USB-laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den til et autorisert serviceverksted.

• Ikke ta fra hverandre DCB094K DEWALT USB-laderen, det er ingen deler innvendig som brukeren kan vedlikeholde.
• Ikke bruk DEWALT USB-laderen med skadet strømadapter eller skadet USB-kabel.
• Ikke tving strømadapteren eller USB-kabelen inn i DEWALT USB-laderens USB-port.

Ladere

DEWALT-ladere krever ingen justeringer og er designet til å være så enkle som mulig å bruke.

Bruk av skjøteledning

En skjøteledning skal ikke brukes med mindre det er helt nødvendig. Bruk en godkjent skjøteledning egnet for laderens strømforbruk (se Tekniske data). Minimum størrelse på lederen er 1 mm ^2 , maksimum lengde er 30 m.

Viktige sikkerhetsanvisninger for alle batteripakker

TA VARE PÅ DENNE BRUKSANVISNINGEN: Denne manualen inneholder viktige sikkerhetsanvisninger og bruksanvisninger for kompatible batteriladere (se Tekniske data).

- Før du bruker laderen les alle instruksjoner og advarsels-merker på laderen, batteripakken og produktet som bruker batteripakken.

APVARSEL: Fare for støt. Ikke la væske komme inn i laderen. Det kan resultere i eletisk støt.

ADVARSEL: Vi anbefaler bruk av en reststrømenhet med et rest-strømområde på 30mm eller mindre.

FORSIKTIG: Fare for brannskader. For å redusere faren for personskader, lade kun DARTLT ladbare batterier. Andre type batterier kan sprekke og forårsake personskader og materielle skader.

FORSIKTIG: Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet.

MERK: Under visse forhold, med laderen koblet til strømforsyningen, kan de eksponerte kontaktene i laderen kortsluttes av fremmedlegemer. Fremmedlegemer som kan lede strøm, inkludert, men ikke begrenset til stålull, aluminiumsfolie eller annen ansamling av metalliske partikler, må holdes unna åpningene i laderen. Kople alltid laderen fra strømtilførselen når det ikke er en batteripakke i hulrommet. Kople fra laderen før rengjøring.

• IKKE forsøk å lade batteripakken med andre ladere enn de som kommer fra DEWALT. DEWALT-ladere og batteripakker er spesielt designet for å jobbe sammen.
• Den tiltenkte bruken av DEWALT DCB094K er å lade DEWALT ladbare batterier og å lade eller levere strøm til apparater som drives via USB. Annen bruk kan resultere i brannfare og/eller elektrisk støt.
• Ikke utsett laderen for regn eller snø.
• Dra i kontakten og ikke ledningen når du kople laderen fra strømmen. Dette reduserer faren for skade på kontakten og ledningen.
• Påse at ledningen er plassert slik at den ikke tråkkes på, snubles i, eller på annen måte utsettes for skade eller påkjenning.
• Ikke bruk skjøteledning med mindre det er helt nødvendig. Bruk av feil skjøteledning kan resultere i brannfare og/eller elektrisk støt.
• Ikke plasser noe på laderen og ikke plasser laderen på en myk overflate som kan blokkere ventilasjonsåpningene og resultere i for høy innvendig temperatur. Plasser laderen et sted unna varmekilder. Laderen ventileres gjennom slisser i toppen og bunnen av huset.
• Ikke bruk lader med skadet ledning eller kontakt —bytt den ut med en gang.
• Ikke bruk laderen dersom den har fått et slag, er mistet i gulvet eller skadet på annen måte. Lever den på et autorisert serviceverksted.
• Ikke ta laderen fra hverandre; lever den på et autorisert serviceverksted när service eller reparasjon trenges. Å sette den sammen feil kan resultere i elektrisk støt eller brann.
• Dersom ledningen er skadet må den byttes ut med en gang av produsenten, dens serviceagent eller lignende kvalifisert person for å unngå farer.
• Kople laderen fra strømtilførselen før du begynner med rengjøring. Dette reduserer faren for elektrisk støt. Fjerning av batteripakken reduserer ikke denne faren.

MERk: For å sikre maksimum ytelse og levetid på Li-lonbatteripakker, lad batteripakken helt opp før første gangs bruk.

1. Plugg inn strømadapteren 7 i en passende stikkontakt. For raskeste lading, bruk den medfølgende DEWALT-strømadapteren.

MERk: Blinkemønster for langsommere lading kan forekomme dersom det brukes svakere strømadaptere.

MERk: Når USB-laderen er satt inn vil brukeren se den røde LED-indikatoren tenne i to sekunder, for å vise strøm-på prosedyren.

NORSK

1. Koble strømadapterens 7 USB port til USB charger 3 Type-C USB port ved bruk av enten den medfølgende USB kabelen 6 (for raskest lading) eller brukerens egen kabel.
2. Trinn 1 blinkende ladeindikator viser ladeprosessen for opplading av omtrent 80 % av batterikapasiteten. Trinn 2 blinkende ladeindikator viser resten av ladeprosessen "toppfylling" for full batterikapasitet.
3. Fullført lading vises ved at begge LED er PÅ konstant. Batteripakken er da fullt oppladet og kan brukes, eller den kan bli stående i DEWALT USB-laderen.

MERK: Dersom laderen ikke tenner, ta med lader og batteripakke til et autorisert servicesenter for testing.

Bruk av lader

Se indikatorene under for batteripakkens ladetilstand.

Indikatorer

Trinn 1 – lading

Trinn 2 – lading

Fulladet

Ventetid for varm/kald pakke*

* Det røde lyset vil fortsette å blinke, men et gult indikatorlys vil lyse under denne operasjonen. Når batteripakken har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Dersom laderen indikerer er problem, ta med lader og batteripakke til et servicesenter for testing.

Ventetid for varm/kald pakke

Dersom laderen detekterer et batteri som er for varmt eller for kaldt, vil den automatisk starte en "varm/kald pakke forsinkelse", og venter med å lade til batteriet har passende temperatur. Laderen vil deretter automatisk skifte til lademodus for pakken. Denne funksjonen sikrer maksimal levetid på batteripakken.

Ved forsinkelse på grunn av varm eller kald batteripakke, vil den røde LED blinke og den gule LED vil lyse konstant. Når batteripakken har kjølt seg ned, vil det gule lyset bli slått av og laderen vil gjenoppta ladeprosedyren.

Bruk aldri USB-laderen dersom ventilasjonsåpningen er blokkert. Pass på at fremmedlegemer ikke kommer inn i USB-laderen.

Elektronisk beskyttelsesystem

XR Li-ione verktøy er designet med et elektronisk beskyttelsessystem som vil beskytte batteripakken mot overlading, overoppvarming eller dyp utlading.

Verktøyet vil automatisk slå seg av dersom beskyttelsessystemet aktiveres (Electronic Protection System). Dersom det skjer, sett Li-lon batteriet på laderen til det er helt oppladet igjen.

Rengjøringsanvisninger for lader

ADVARSEL: Fare for støt. Koble strømadapteren fra strømuttaket før førjøring. Smuss og fett kan fjernes fra laderen ved hjelp av en klut eller en myk, metallfri børste. Ikke bruk vann eller vaskemidler. Aldri la noen væske trenge inn i verktøyet; aldri dypp noen del av verktøyet i en væske.

Batteripakke

Viktige sikkerhetsinstruksjoner for alle batteripakker

Sørg for å inkludere katalognummer og spenning når du bestiller nye batteripakker.

Batteriet kommer ikke fullstendig ladet ut av pakningen. Les sikkerhetsinstruksjonene under før du bruker batteripakken og laderen. Følg deretter ladeprosedyrene som er beskrevet.

LES ALLE INSTRUKSJONER

• Ikke lad eller bruk batteriet i eksplosive omgivelser, slik som i nærheten av antennelige væsker, gasser eller støv. Innsetting eller uttak av batteriet kan antenne støvet eller gassen.
• Tving aldri batteripakken inn i laderen. Ikke modifiser batteripakken på noen måte for å passe inn i en ikke-kompatibel lader idet batteripakken kan sprekke og forårsake alvorlig personskade.
  • Lad batteripakkene kun i DEWALT ladere.
• IKKE sprut på eller senke ned i vann eller andre væsker.
• Oppbevar og bruk ikke verktøyet og batteripakken på steder hvor temperaturen kan falle under 4 °C (39,2 °F) (slik som skur utendørs eller metallbygninger om vinteren) eller overskride 40 °C (104 °F) (slik som skur utendørs eller metallbygninger om sommeren).

- Ikke brenn batteripakken selv om den er alvorlig skadet eller fullstendig utslitt.

Batteripakken kan eksplodere i en brann. Giftige gasser og materialer oppstår när man brenner litium ion-batteripakker.

med mild såpe og vann. Hvis du får batterivæske på øyet, skyller du det åpne øyet i 15 minutter eller til irritasjonen gir seg. I tilfelle det trengs medisinsk tilsyn, er batteriets elektrolytt sammensatt av en blanding av organiske karbonater og litium-salter.

- Innholdet i åpne battericeller kan forårsake irritasjon av luftveiene. Skaff frisk luft.

Søk medisinsk ettersyn hvis symptomene vedvarer.

ADVARSEL: Fare for brannskader. Batterivæsken kan antennes hvis den utsettes for gætter eller flammer.

ADYARSEL: Forsøk aldri å åpne batteripakken av noen årsak. Ikke sett i laderen dersom batteripakkens ytre er sprukket eller skadet. Ikke knus, slipp i gulvet eller skad batteripakken. Ikke bruk en batteripakke eller lader som har fått et slag, er mistet i gulvet, påkjørt eller skadet på annen måte (f.eks. gjennomboret av en spiker, slått med hammer, tråkket på). Det kan resultere i elektrisk støt. Skadede batteripakker skal leveres til servicesenteret for gjenvinning.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at batteripolene kan komme i kontakt med metallobjekter. For eksempel, ikke legg

batteriet i forkle, lommer, verktøyskrin, produktesker, skuffer etc. sammen med løse spikere, skruer, nøkler, etc.

FORSIKTIG: Når det ikke er i bruk plasser verktøyet på siden på en stabil dav. Hate der det ikke skaper fare for snubling eller fall. Noen verktøy med store

batteripakker kan stå på batteripakken, men kan lettes slås overende.

Transport

ADVARSEL: Fare for brann. Transport av batterier kan kanskje føre til brann

dersom batteripolene utilsiktet kommer i kontakt med elektrisk ledende materialer.

Ved transport av batterier, pass på at batteripolene er beskyttet og godt isolerte fra materialer som kan komme i kontakt og føre til kortslutning.

MERK: Lithium-ione batterier skal ikke være med i innsjekket bagasje.

DEWALT batterier samsvarer med alle aktuelle shipping-forskrifter som angitt av bransjen og lovregler, inkludert UN Recommendations on the Transport of Dangerous Goods; International Air Transport Association (IATA) Dangerous Goods Regulations, International Maritime Dangerous Goods (IMDG) Regulations, og European Agreement Concerning The International Carriage of Dangerous Goods by Road (ADR). Litium-ion celler og batterier er testet i henhold til avsnitt 38,3 i "UN Recommendations on the Transport of Dangerous Goods Manual of Tests and Criteria".

I de fleste tilfeller vil forsendelse av en DEWALT batteripakke være unntatt fra klassifisering som en fullt regulert Class 9 Hazardous Material. Vanligvis vil bare forsendelser som inneholder et litium-ione batteri med høyere energiklassifisering enn 100 watt-timer (Wh) kreve forsendelse som fullt regulert Class 9. Alle litium-ione batterier har angitt watt-timer på pakken. Men på gunn av de kompliserte reglene anbefaler DEWALT ikke å sende litium-ione batteripakker med fly, uansett watt-time klassifisering. Forsendelser av verktøy med batterier (kombinerte sett) kan unntaksvis sendes med fly dersom angitt watt-timer på batteripakken er under 100 Wh.

Uansett om en transport regnes som unntatt eller fullt regulert, er det senderens ansvar å sjekke de gjeldende reglene for pakking, etiketter/merking og dokumentasjon.

Informasjonen i dette avsnittet av manualen er gitt i god tro og ansett som nøyaktig på tidspunktet dokumentet ble opprettet. Men det gis ingen garantier, hverken eksplisitt eller implisitt. Det er kjøperens ansvar å sikre at aktivitetene samsvarer med de gjeldende retningslinjer.

Transport av FLEXVOLT™ batteriet

DEWALT FLEXVOLT™ batteriet har to moduser: Bruk og transport.

Bruks-modus: Når FLEXVOLT™-batteriet står alene eller er montert i et DEWALT 18V produkt, fungerer det som et 18V batteri. Dersom FLEXVOLT™-batteriet er i et 54V eller et 108V (to 54V batterier) produkt, vil det fungere som et 54V batteri.

I transportmodus blir rekker av celler elektrisk frakoblet i pakken slik at det dannes 3 batterier med lavere watt-timer (Wh) sammenlignet med 1 batteri med høyere watt-timer. Denne endringen til 3 batterier med lavere watt-timer gjør at pakken er unntatt fra visse begrensende shipping-regler som gjelder batterier med høyere watt-timer.

For eksempel kan Wh-spesifikasjonen for Transport være 3 x 36 Wh, som betyr 3 batterier på 36 Wh hver. Wh- spesifikasjonen for USE (bruk) kan være 108 Wh (som betyr 1 batteri).

Eksemple på merking for bruk og for transport

Use: 108 Wh

Transport: 3x36 Wh

Anbefalinger for lagring

1. Den ideelle lagringsplassen er kjølig og tørr og ikke utsatt for direkte solskinn samt for sterk varme eller kulde. For optimal batteriytelse og levetid bør batteripakker lagres i romtemperatur når de ikke er i bruk.
2. For lang tids lagring, anbefales det for optimalt resultat å lagre en fullt ladet batteripakke på et kjølig og tørt sted uttatt av laderen.

MERk: Batteripakker bør ikke lagres fullt utladet. Batteripakken må lades opp igjen før bruk.

Merking på laderen og batteripakken

I tillegg til piktogrammene som er brukt i denne manualen, kan etikettene på laderen og batteripakken vise følgende piktogrammer:

Les instruksjonshåndboken før bruk.

Se Tekniske data for ladetid.

Ikke undersøk med strømførende gjenstander.

Ikke utsett for vann.

Kun for innendørs bruk.

Deponer batteripakken på miljøvennlig vis.

Lad kun DEWALT batteripakker med de angitte DEWALT laderne. Lading av andre batteripakker enn de angitte DEWALT batteriene med en DEWALT lader kan føre til at de sprekker eller til andre farlige situasjoner.

Ikke brenn batteripakken.

BRUK: Bruk uten transporthette, nominell Wh er 108 Wh (1 batteri med 108 Wh).

Transport: Bruk med innebygget transporthette, nominell Wh er 3 x 36 Wh (3 batteri med 36 Wh).

Batteritype

DCB094K bruker 18 V li-Ion batteripakker.

Disse batteripakkene kan brukes: DCB181, DCB182, DCB183, DCB183B, DCB184,

DCB184B, DCB185, DCB187, DCB189, DCB546, DCB547, DCB548. Se Tekniske data for mer informasjon.

Pakkens innhold

Pakken inneholder:

1 DEWALT USB-lader

1USBstrømkabel

1Strømadapter

1 Bruksanvisning

MERk: Batteripakker, ladere og utstyrsbokser er ikke inkludert i N-modeller. Batteripakker og ladere er ikke inkludert i NT-modeller. B-modeller inkluderer Bluetooth® batteripakker.

MERk: Bluetooth® ordmerke og logoer er varemerker eiet av Bluetooth®, SIG, Inc. og all bruk av slike merker ved DEWALT er underlagt lisens. Andre varemerker og merkenavn eies av sine respektive eiere.

• Kontroller for skader på verktøy, deler eller tilbehør som kan ha oppstått under transporten.
• Ta deg tid til å lese grundig og forstå denne bruksanvisningen før bruk.

Merking på verktøyet

Følgende piktogrammer er vist på verktøyet:

Les bruksanvisningen før bruk.

Datokode plassering (Fig. B)

Datokoden 9, som også inkluderer produksjonsåret, er trykket på huset.

Eksempel:

2021 XX XX

Produksjonsår

Beskrivelse (Fig. A)

ADYARSEL: Modifiser aldri DCB094KUSB-laderen eller deler av den. Det kan føre til materielle skader eller personskader

1 Batteripakke
2 Batterilåseknapp
3 DEWALT USB-lader
4 USB Type-A port
5 USB Type-C port
6 USB strømkabel
7 Strømadapter
8 Ladeindikator

Tiltenkt bruk

DCB094K DEWALT USB-laderen leveres med en USB Type-A ladeport og en USB Type-C strømladeport og er designet for å lade eller gi strøm til USB Type-C kompatible apparater ved bruk av DEWALT 18 V XR batteripakker. Sjekk tabellen i denne bruksanvisningen for kompatibilitet av ladere og batteripakker.

SKAL IKKE BRUKES under våte forhold eller i nærheten av antennelige væsker eller gasser. USB-laderen er ment for profesjonelle bruk.

IKKE la barn komme i kontakt med verktøyet. Tilsyn er nødvendig når uerfarne brukere skal bruke dette verktøy.

• Små barn og uføre. Dette apparatet er ikke tiltenkt bruk av små barn eller uføre uten oppsyn.
• Dette produktet er ikke ment for bruk av personer (inkludert barn) med reduserte fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn av en person ansvarlig for deres sikkerhet. Barn skal aldri forlates alene med dette produktet.

BRUK

Bruksanvisning

A!YARSEL: Ta alltid hensyn til sikkerhetsinstruksjonene og gjeldende forskrifter.

ADVARSEL: For å redusere risikoen for alvorlig personskade, slå av verktøyet og ble fra batteripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. En utilsiktet oppstart kan føre til personskader.

Montering og fjerning av batteripakken (Fig. B)

MERK: For best resultat, pass på at batteripakken er helt oppladet før bruk.

VIKTIG: For å unngå batteriutladning, fjern batteripakken fra DEWALT USB-laderen när den ikke er i bruk.

Dyp-utladingsbeskyttelse

Dyp-utladingsbeskyttelsen vil stenge USB-laderen helt og kreve at brukeren tar av batteripakken i minst 5 sekunder og sette den inn igjen i DEWALT USB-laderen for å bruke den igjen. Brukeren bør forsikre seg om at de ser strøm-på blinkemønsteret før innsetting for korrekt bruk.

For å installere batteripakken

Skyv batteripakken 1 inn i DEWALT USB-ladere 3 til batteripakken sitter godt.

ADVARSEL: Fare for brann. Ikke lagre eller transporter batteripakken slik at betripolene kan komme i kontakt med metallobjekter.

Fjerne batteripakken

Trykk på batterilåseknappen 2 og trekk USB-laderen av batteriet.

USB-ladeporter (Fig. A)

DEWALT USB-lader 3 er utstyrt med en USB Type-A port 4 og en to-veis USB Type-C Port 5.

Type-C port støtter: Kilde – Power Delivery 3.0, Qualcomm ^*** QC3.0/2.0, Samsung ^™ AFC, BC 1.2, kun Type C

• Mottak – BC 1.2, Apple**** charging, PD 3.0, kun Type C
• USB Type C kan levere eller motta opp til 100 W

Type-A port støtter: BC1.2 og Apple**** FastCharge og Samsung™ FastCharge (AFC). Kun utgang. USB Type-A port tåler 12W.

MERK: Ikke plugg til enheter som overskrider utgangseffekten til etiketten på strømkilden. Å gjøre det vil forkorte USB-laderens levetid.

DeWALT batterier vil lade via USB Type C porten fra de fleste USB-strømadaptere. Noen strømkilder kan kreve en annen kabel enn den som kommer i dette settet, og kan lade langsommere.

Lade et apparat

Sett en USB-kontakt i USB Type-A porten 4 eller to-veis USB Type-C porten 5 for å levere strøm til eller lade apparatet.

MERK: Det er ingen LED-indikator tent ved levering av strøm eller lading av apparater. LED-indikator tennes bare ved lading av DEWALT batterier.

MERk: USB-portene stenger og den gule LED-indikatoren blinker mår batteripakkens temperatur er utenfor akseptert område.

ADYARSEL: For å redusere faren for alvorlig personskade, sørg for at skruen som holar beltekroken sitter godt.

VIkTIG: Ved festing eller skifting av beltekroken 10, på DEWALT USB-laderen, bruk kun skruen 11 som følger med. Påse at skruen strammes godt.

For å ta av beltekroken, ta ut skruen 11 som holder beltekroken på plass.

VEDLIKEHOLD

Din USB-lader er konstruert for å virke over en lang tidsperiode med et minimum av vedlikehold. Kontinuerlig tilfredsstillende drift er avhengig av riktig stell og regelmessig renhold.

ADVARSEL: For å redusere risikoen for personskader, koble verktøyet fra betapripakken før du foretar eventuelle justeringer eller fjerner/installerer tilleggsutstyr eller tilbehør. Utilsiktet oppstart kan føre til personskader.

ADVARSEL: Blås skitt og støv ut av hovedhuset med tørr luft når du ser at skitt samles in og rundt luftåpningene. Bruk godkjente vernebriller og godkjent støvmaske når prosedyren utføres.

ADVARSEL: Bruk aldri løsemidler eller sterke kjemikalier for å rengjøre ikke-metalliske dæ av verktøyet. Disse kjemikaliene kan svekke materialene som brukes i disse delene. Bruk en klut som bare er fuktet med vann og mild såpe. Aldri la noen væske trenge inn i USB-laderen, aldri dypp noen del av verktøyet i en væske.

Tilleggsutstyr

ADYARSEL: Siden annet tilbehør enn det som tilbys av DEWALT, ikke er testet med dette produktet, kan bruk av slikt tilbehør med USB-laderen være farlig. For å redusere faren for personskader, bruk kun tilbehør anbefalt av DEWALT med dette produktet.

Ta kontakt med din forhandler for ytterligere informasjon om egnet ekstrautstyr.

Beskyttelse av miljøet

Separat innsamling. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenvinnes eller gjenbrukes, som reduserer behovet for råmaterialer. Vennligst lever elektriske

produkter og batterier til gjenbruk i henhold til lokale regler. Mer informasjon får du på www.2helpU.com.

• Lad batteripakken helt ut, og ta den ut av verktøyet.
• Litium-ion celler kan gjenbrukes. Lever dem til forhandleren eller en lokal gjenbruksstasjon. De innleverte batteripakkene vil gjenbrukes eller avfallsbehandles korrekt.

USB -LATURIN

DCB094K

Onnittelut!
