BEDIENUNGSANLEITUNG SE10 SAMSON

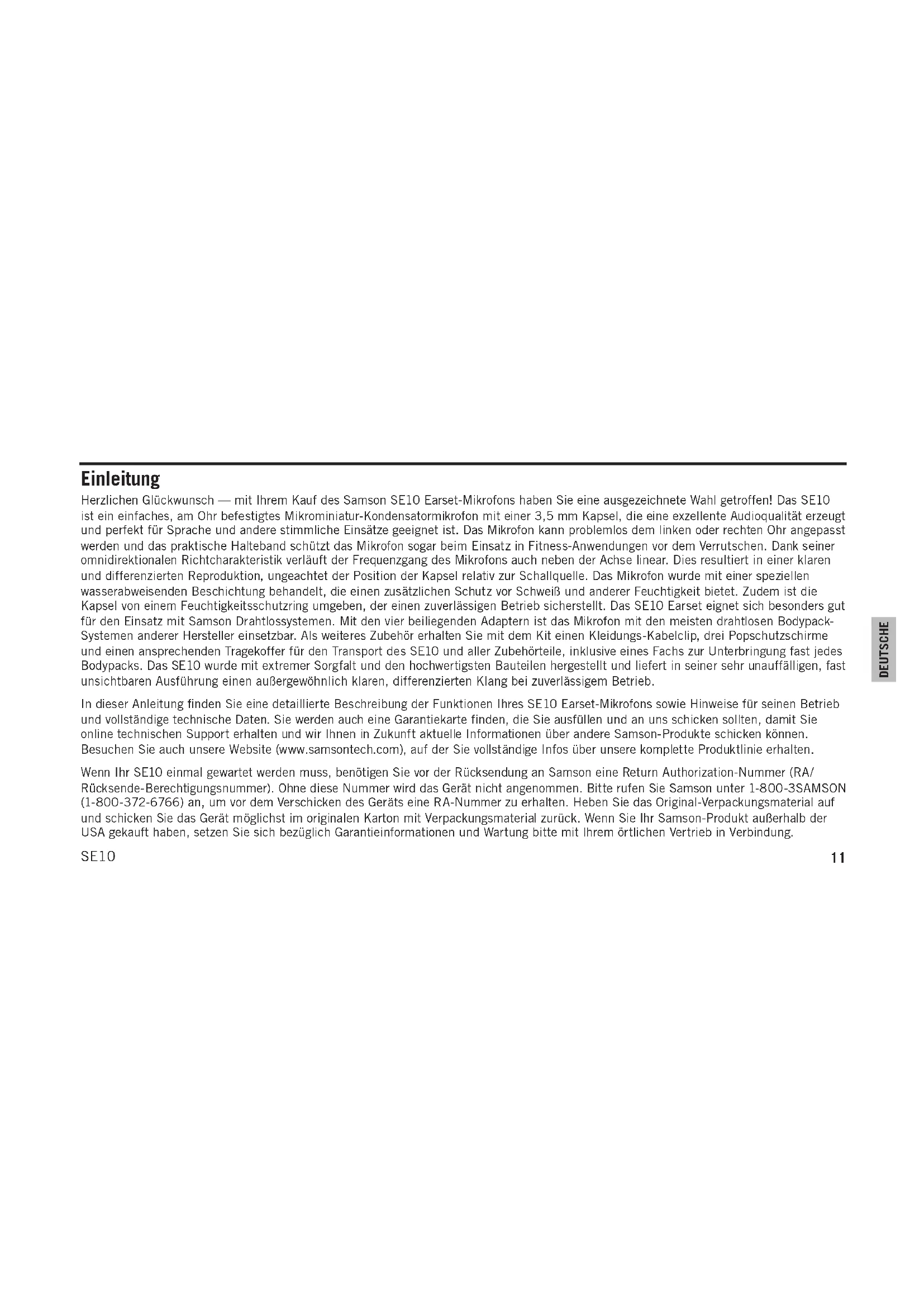

DEUTSCHE Einleitung Herzlichen Glückwunsch — mit Ihrem Kauf des Samson SE10 Earset-Mikrofons haben Sie eine ausgezeichnete Wahl getroffen! Das SE10 ist ein einfaches, am Ohr befestigtes Mikrominiatur-Kondensatormikrofon mit einer 3,5 mm Kapsel, die eine exzellente Audioqualität erzeugt und perfekt für Sprache und andere stimmliche Einsätze geeignet ist. Das Mikrofon kann problemlos dem linken oder rechten Ohr angepasst werden und das praktische Halteband schützt das Mikrofon sogar beim Einsatz in Fitness-Anwendungen vor dem Verrutschen. Dank seiner omnidirektionalen Richtcharakteristik verläuft der Frequenzgang des Mikrofons auch neben der Achse linear. Dies resultiert in einer klaren und differenzierten Reproduktion, ungeachtet der Position der Kapsel relativ zur Schallquelle. Das Mikrofon wurde mit einer speziellen wasserabweisenden Beschichtung behandelt, die einen zusätzlichen Schutz vor Schweiß und anderer Feuchtigkeit bietet. Zudem ist die Kapsel von einem Feuchtigkeitsschutzring umgeben, der einen zuverlässigen Betrieb sicherstellt. Das SE10 Earset eignet sich besonders gut für den Einsatz mit Samson Drahtlossystemen. Mit den vier beiliegenden Adaptern ist das Mikrofon mit den meisten drahtlosen Bodypack- Systemen anderer Hersteller einsetzbar. Als weiteres Zubehör erhalten Sie mit dem Kit einen Kleidungs-Kabelclip, drei Popschutzschirme und einen ansprechenden Tragekoffer für den Transport des SE10 und aller Zubehörteile, inklusive eines Fachs zur Unterbringung fast jedes Bodypacks. Das SE10 wurde mit extremer Sorgfalt und den hochwertigsten Bauteilen hergestellt und liefert in seiner sehr unauffälligen, fast unsichtbaren Ausführung einen außergewöhnlich klaren, differenzierten Klang bei zuverlässigem Betrieb. In dieser Anleitung finden Sie eine detaillierte Beschreibung der Funktionen Ihres SE10 Earset-Mikrofons sowie Hinweise für seinen Betrieb und vollständige technische Daten. Sie werden auch eine Garantiekarte finden, die Sie ausfüllen und an uns schicken sollten, damit Sie online technischen Support erhalten und wir Ihnen in Zukunft aktuelle Informationen über andere Samson-Produkte schicken können. Besuchen Sie auch unsere Website (www.samsontech.com), auf der Sie vollständige Infos über unsere komplette Produktlinie erhalten. Wenn Ihr SE10 einmal gewartet werden muss, benötigen Sie vor der Rücksendung an Samson eine Return Authorization-Nummer (RA/ Rücksende- Berechtigungs nummer). Ohne diese Nummer wird das Gerät nicht angenommen. Bitte rufen Sie Samson unter 1-800-3SAMSON (1-800-372-6766) an, um vor dem Verschicken des Geräts eine RA-Nummer zu erhalten. Heben Sie das Original-Verpackungsmaterial auf und schicken Sie das Gerät möglichst im originalen Karton mit Verpackungsmaterial zurück. Wenn Sie Ihr Samson-Produkt außerhalb der USA gekauft haben, setzen Sie sich bezüglich Garantieinformationen und Wartung bitte mit Ihrem örtlichen Vertrieb in Verbindung.12 SE10 Features Das omnidirektionale, am Ohr getragene SE10 Mikrofon bietet eine exzellente Stimmenreproduktion in einer fast unsichtbaren, unauffälligen Ausführung. Die wichtigsten SE10 Features:

• Unauffälliges Mikrominiatur-Kondensatormikrofon mit 3,5 mm Kapsel

• Passt auf das linke und rechte Ohr. Ein Halteband schützt das Mikrofon sogar bei Fitness-Anwendungen vor dem Verrutschen.

• Feuchtigkeitsabweisende Beschichtung

• Abnehmbares Kabel zur einfachen Wartung oder Umkonfiguration

• Einstellbarer Tropfring schützt das Mikrofonelement vor Schweiß

• Vier Kabeladapter für die Kompatibilität mit den meisten populären Drahtlossendern

• Drei Popschutzschirme, Bekleidungs-Kabelclip und Tragekoffer für Mikrofon und Sender-Bodypack

• Omnidirektionale Richtcharakteristik – der nebenachsige Frequenzgang des Mikrofons verläuft linearSE10

DEUTSCHE SE10 anwenden

1. Installieren Sie das Kabel, indem Sie es am Schraubterminal

auf der Unterseite des Ohrpolsters befestigen. Installieren Sie dann den Adapter, der für Ihr drahtloses Bodypack geeignet ist. Ziehen Sie den Feststellring an, um den Adapter sicher zu befestigen.

2. Man kann die Größe des Mikrofons verändern und an jede

Ohrgröße anpassen, indem man den Draht in eine neue Form biegt. Passen Sie das Ohrpolster des Mikrofons korrekt hinter Ihrem Ohr ein. Wickeln Sie das Ohrpolster nicht um Ihr Ohr. Siehe Diagramm rechts.

3. Die optimale Leistung erhalten Sie, indem Sie das Mikrofon

dicht über der Haut und in Richtung Mundwinkel etwa 1,3 cm von ihm entfernt positionieren.

4. Wenn das Mikrofon positioniert ist, halten Sie das Kabel mit

dem Kleidungsclip an seinem Platz, damit das Mikrofon nicht verrutscht.

5. Positionieren Sie den Feuchtigkeitsschutzring so dicht wie

möglich an der Kapsel.

6. Bei Einsätzen im Freien und zur Verringerung von

Popgeräuschen installieren Sie einen der mitgelieferten Popschutzschirme.14 Richtcharakteristik Frequenzgang Element: Back Elektret-Kondensator Richtcharakteristik: Omnidirektional Frequenzgang: 20 Hz – 20 kHz Empfindlichkeit: -45 dB 1 V/Pa ±3 dB bei 1kHz Ausgangsimpedanz: 2 kΩ ±30% Schalldruckpegel max.: 140 dB Betriebsspannung: 1,5 – 12 V DC Kabel: ø1,4 mm * 1,2 m Gewicht: 13 g Abmessungen: ø3,5 mm Ausgang: 2,5 mm mitgelieferte Adapter Shure, AT, AKG, Sennheiser Zubehör: Popschutz, Kabelclip Technische Daten können unangekündigt geändert werden. Technische Daten
