MANUALE UTENTE SE10 SAMSON

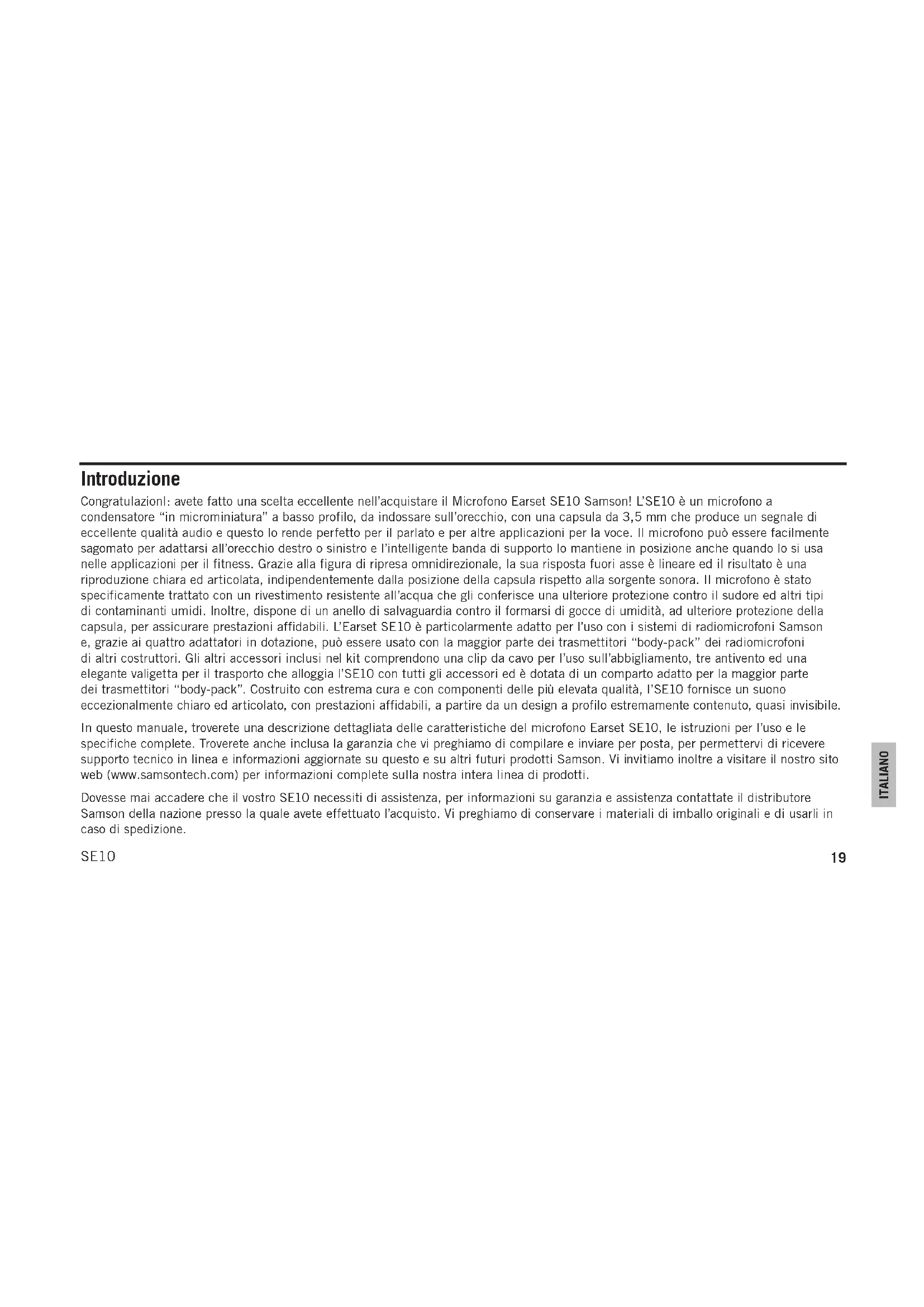

ITALIANO Introduzione CongratulazionI: avete fatto una scelta eccellente nell’acquistare il Microfono Earset SE10 Samson! L’SE10 è un microfono a condensatore “in microminiatura” a basso profilo, da indossare sull’orecchio, con una capsula da 3,5 mm che produce un segnale di eccellente qualità audio e questo lo rende perfetto per il parlato e per altre applicazioni per la voce. Il microfono può essere facilmente sagomato per adattarsi all’orecchio destro o sinistro e l’intelligente banda di supporto lo mantiene in posizione anche quando lo si usa nelle applicazioni per il fitness. Grazie alla figura di ripresa omnidirezionale, la sua risposta fuori asse è lineare ed il risultato è una riproduzione chiara ed articolata, indipendentemente dalla posizione della capsula rispetto alla sorgente sonora. Il microfono è stato specificamente trattato con un rivestimento resistente all’acqua che gli conferisce una ulteriore protezione contro il sudore ed altri tipi di contaminanti umidi. Inoltre, dispone di un anello di salvaguardia contro il formarsi di gocce di umidità, ad ulteriore protezione della capsula, per assicurare prestazioni affidabili. L’Earset SE10 è particolarmente adatto per l’uso con i sistemi di radiomicrofoni Samson e, grazie ai quattro adattatori in dotazione, può essere usato con la maggior parte dei trasmettitori “body-pack” dei radiomicrofoni di altri costruttori. Gli altri accessori inclusi nel kit comprendono una clip da cavo per l’uso sull’abbigliamento, tre antivento ed una elegante valigetta per il trasporto che alloggia l’SE10 con tutti gli accessori ed è dotata di un comparto adatto per la maggior parte dei trasmettitori “body-pack”. Costruito con estrema cura e con componenti delle più elevata qualità, l’SE10 fornisce un suono eccezionalmente chiaro ed articolato, con prestazioni affidabili, a partire da un design a profilo estremamente contenuto, quasi invisibile. In questo manuale, troverete una descrizione dettagliata delle caratteristiche del micro fono Earset SE10, le istruzioni per l’uso e le specifiche complete. Troverete anche inclusa la garanzia che vi preghiamo di compilare e inviare per posta, per permettervi di ricevere supporto tecnico in linea e informazioni aggiornate su questo e su altri futuri prodotti Samson. Vi invitiamo inoltre a visitare il nostro sito web (www.samsontech.com) per informazioni complete sulla nostra intera linea di prodotti. Dovesse mai accadere che il vostro SE10 necessiti di assistenza, per informazioni su garanzia e assistenza contattate il distributore Samson della nazione presso la quale avete effettuato l’acquisto. Vi preghiamo di conservare i materiali di imballo originali e di usarli in caso di spedizione.20 SE10 - Caratteristiche Il microfono Omnidirezionale SE10 da indossare sull’orecchio fornisce una eccellente riproduzione vocale con un design a singolo orecchio, a basso profilo, quasi invisibile. Ecco di seguito alcune delle sue caratteristiche principali.

• Condensatore minuscolo, in “micro-miniatura”, con capsula da 3,5 mm.

• Si indossa sull’orecchio destro o sinistro; inoltre, la banda di sostegno lo mantiene in posizione anche quando lo si usa in applicazioni di tipo fitness.

• Dotato di rivestimento resistente all’umidità.

• Il cavo è removibile, per semplificare la riconfigurazione o l’assistenza.

• Un anello fermagoccia regolabile protegge l’elemento microfonico dal sudore.

• Quattro adattatori in dotazione lo rendono compatibile con i più diffusi trasmettitori per radiomicrofoni.

• Dispone inoltre di tre antivento, di clip da cavo per abbigliamento e di valigetta per il trasporto adatta a contenere anche il trasmettitore “body pack”.

• Figura di risposta omnidirezionale: la risposta in frequenza del microfono fuori asse è lineare.SE10

1. Installate il cavo collegandolo al terminale a ghiera sulla

base dell’auricolare. Installate poi l’adattatore corretto per il trasmettitore “body pack” in uso. Assicuratevi di stringere l’anello di fissaggio in modo da mantenere l’adattatore fermamente in posizione.

2. Semplicemente piegandone e rimodellandone la struttura, il

microfono può essere ridimensionato in modo da adattarsi praticamente ad un orecchio di qualsiasi dimensione. Accertatevi di adattare l’auricolare in modo che sia posizionato dietro l’orecchio. Non avvolgete l’auricolare intorno all’orecchio. Fate riferimento al disegno di fianco.

3. Per ottenere prestazioni ottimali, il microfono andrebbe

posizionato vicino alla guancia e verso l’angolo della bocca, a poco più di un centimetro di distanza.

4. Una volta posizionato il microfono, usate il clip da cavo per

indumenti per allentare il cavo, in modo da assicurarvi che il microfono rimanga in posizione.

5. Posizionate l’anello di protezione contro le gocce di umidità il più

vicino possibile alla capsula.

6. Per l’uso all’esterno e per ridurre l’effetto di “popping”, installate

uno degli antivento in dotazione.22 Risposta Polare Risposta in Frequenza Elemento: Condensatore a elettrete posteriore Risposta Polare: Omnidirezionale Risposta in Frequenza: da 20 Hz a 20 kHz Sensibilità: -45 dB 1 V/Pa ±3 dB a 1 kHz Impedenza in Uscita: 2 kΩ ±30% Max SPL: 140 dB Tensione Operativa: da 1,5 a 12 V CC Cavo: ø1,4 mm x 1,2 m Peso: 13 g Dimensioni: ø3,5 mm Connettore di Uscita: 2,5 mm Adattatori in dotazione: Shure, AT, AKG, Sennheiser Accessori: Antivento, clip di fissaggio Specifiche soggette a possibili variazioni senza preavviso. Specifiche Frequency in Hz 1000 2000 5000 10000 20000 Hz
