BEDIENUNGSANLEITUNG SF-FX82GA PANASONIC

Bedienungsanleitung Deutsch Wireless-System

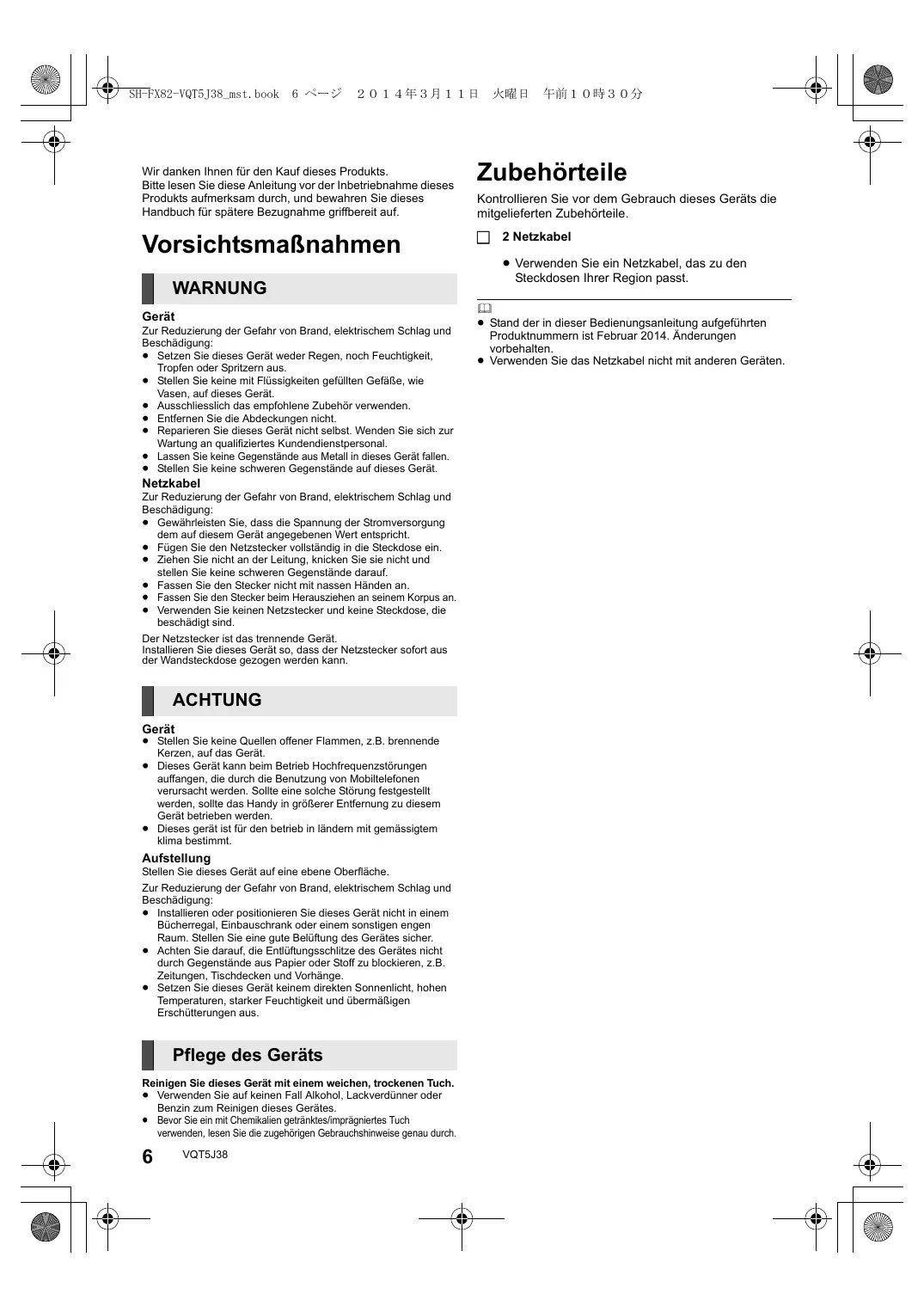

Wir danken Ihnen für den Kauf dieses Produkts. Bitte lesen Sie diese Anleitung vor der Inbetriebnahme dieses Produkts aufmerksam durch, und bewahren Sie dieses Handbuch für spätere Bezugnahme griffbereit auf.

Vorsichtsmaßnahmen WARNUNG Gerät Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: ≥ Setzen Sie dieses Gerät weder Regen, noch Feuchtigkeit, Tropfen oder Spritzern aus. ≥ Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie Vasen, auf dieses Gerät. ≥ Ausschliesslich das empfohlene Zubehör verwenden. ≥ Entfernen Sie die Abdeckungen nicht. ≥ Reparieren Sie dieses Gerät nicht selbst. Wenden Sie sich zur Wartung an qualifiziertes Kundendienstpersonal. ≥ Lassen Sie keine Gegenstände aus Metall in dieses Gerät fallen. ≥ Stellen Sie keine schweren Gegenstände auf dieses Gerät.

Netzkabel Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: ≥ Gewährleisten Sie, dass die Spannung der Stromversorgung dem auf diesem Gerät angegebenen Wert entspricht. ≥ Fügen Sie den Netzstecker vollständig in die Steckdose ein. ≥ Ziehen Sie nicht an der Leitung, knicken Sie sie nicht und stellen Sie keine schweren Gegenstände darauf. ≥ Fassen Sie den Stecker nicht mit nassen Händen an. ≥ Fassen Sie den Stecker beim Herausziehen an seinem Korpus an. ≥ Verwenden Sie keinen Netzstecker und keine Steckdose, die beschädigt sind. Der Netzstecker ist das trennende Gerät. Installieren Sie dieses Gerät so, dass der Netzstecker sofort aus der Wandsteckdose gezogen werden kann.

≥ Stellen Sie keine Quellen offener Flammen, z.B. brennende Kerzen, auf das Gerät. ≥ Dieses Gerät kann beim Betrieb Hochfrequenzstörungen auffangen, die durch die Benutzung von Mobiltelefonen verursacht werden. Sollte eine solche Störung festgestellt werden, sollte das Handy in größerer Entfernung zu diesem Gerät betrieben werden. ≥ Dieses gerät ist für den betrieb in ländern mit gemässigtem klima bestimmt.

Aufstellung Stellen Sie dieses Gerät auf eine ebene Oberfläche. Zur Reduzierung der Gefahr von Brand, elektrischem Schlag und Beschädigung: ≥ Installieren oder positionieren Sie dieses Gerät nicht in einem Bücherregal, Einbauschrank oder einem sonstigen engen Raum. Stellen Sie eine gute Belüftung des Gerätes sicher. ≥ Achten Sie darauf, die Entlüftungsschlitze des Gerätes nicht durch Gegenstände aus Papier oder Stoff zu blockieren, z.B. Zeitungen, Tischdecken und Vorhänge. ≥ Setzen Sie dieses Gerät keinem direkten Sonnenlicht, hohen Temperaturen, starker Feuchtigkeit und übermäßigen Erschütterungen aus.

Pflege des Geräts Reinigen Sie dieses Gerät mit einem weichen, trockenen Tuch. ≥ Verwenden Sie auf keinen Fall Alkohol, Lackverdünner oder Benzin zum Reinigen dieses Gerätes. ≥ Bevor Sie ein mit Chemikalien getränktes/imprägniertes Tuch verwenden, lesen Sie die zugehörigen Gebrauchshinweise genau durch.

Zubehörteile Kontrollieren Sie vor dem Gebrauch dieses Geräts die mitgelieferten Zubehörteile. ∏

2 Netzkabel ≥ Verwenden Sie ein Netzkabel, das zu den Steckdosen Ihrer Region passt.

≥ Stand der in dieser Bedienungsanleitung aufgeführten Produktnummern ist Februar 2014. Änderungen vorbehalten. ≥ Verwenden Sie das Netzkabel nicht mit anderen Geräten.

SH-FX82-VQT5J38_mst.book

Benutzung der Bedienelemente Rückseite

Wireless Link-Anzeige Grüne Anzeige: Langsames Blinken: Schnelles Blinken: Rote Anzeige: Kopplung aktivieren Lautsprecheranschlüsse AC IN-Anschluss

Wireless Link ist aktiviert. Suchlaufmodus Kopplungsmodus Sleep-Modus

Aufstellungsplan des kabellosen Lautsprechersystems A B C D

Heimkinogerät Sitzposition Wireless-System Kabel der Surround-Lautsprecher (nicht beiliegend)

 ≥ Um Interferenzen zu vermeiden, halten Sie das Wireless-System von anderen elektronischen Geräten, die dieselbe Radiofrequenz (2,4 GHz Band) nutzen, fern. ≥ Stellen Sie das kabellose Lautsprechersystem im Radius von 10 m vom Heimkinogerät auf. ≥ Um eine ausreichende Lüftung und eine gute Luftzirkulation um das Wireless-System herum zu ermöglichen, stellen Sie es mit einem Abstand von mindestens 5 cm auf allen Seiten auf. ≥ Verwenden Sie das Wireless-System nicht in einem Metallschrank oder Bücherregal. ≥ Versuchen Sie nicht, zusätzliche Surround-Lautsprecher an das Heimkinogerät anzuschließen.

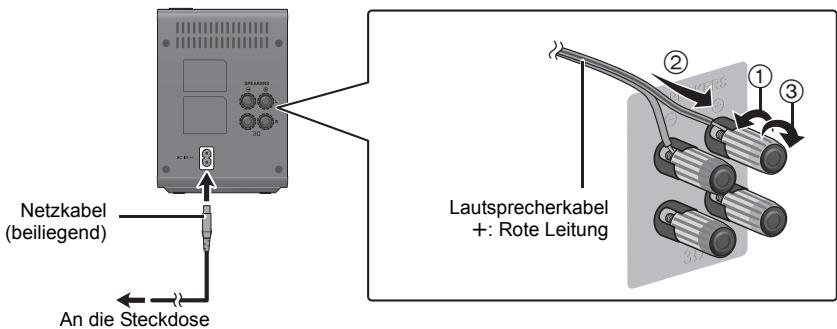

Anschlüsse Schalten Sie das gesamte Gerät vor dem Anschließen aus. Schließen Sie die nicht Stromversorgung an, bis alle anderen Anschlussarbeiten abgeschlossen worden sind.

Netzkabel (beiliegend)

Lautsprecherkabel r: Rote Leitung

Kopplung mit dem Heimkinogerät

Anleitung zur Fehlersuche und -behebung

Nehmen Sie auch auf die Betriebsanleitung Ihres Heimkinogerät Bezug.

Nehmen Sie, bevor Sie sich an den Kundendienst wenden, folgende Kontrollen vor. Wenden Sie sich, wenn das Problem nicht behoben werden kann, an Ihren Händler.

Führen Sie mit der Fernbedienung des Heimkinogeräts die folgenden Schritte aus:

Schalten Sie Ihr Heimkinogerät ein. ≥ Wenn das HOME-Menü nicht angezeigt wird, drücken Sie [HOME]. Wählen Sie mit [OK] die Option “Setup” Wählen Sie “Einstellungen” aus, um das Setupmenü anzuzeigen. Wählen Sie “Audio” und drücken Sie [OK]. Wählen Sie “Lautsprecher” und drücken Sie [OK]. Wählen Sie “Drahtloses System - Paaren” und drücken Sie [OK]. Folgen Sie den Anweisungen auf dem Bildschirm, um das Wireless-System und das Heimkinogerät zu koppeln. ≥ Die Wireless Link-Anzeige leuchtet grün, wenn das Wireless-System und das Heimkinogerät über eine Wireless-Verbindung verfügen.

≥ Diese Einstellung können Sie auch mithilfe von “Grundeinstellung” im Setupmenü vornehmen.

Die Wireless Link-Anzeige leuchtet nicht. ¾ Stellen Sie sicher, dass das Netzkabel ordnungsgemäß angeschlossen ist. Die Kopplung kann nicht ausgeführt werden. ¾ Stecken Sie das Netzkabel des Wireless-Systems und das Netzkabel des Heimkinogeräts aus und wieder ein. Führen Sie die Kopplung erneut durch. Aus dem Surround-Lautsprecher kommt kein Ton. ¾ Kontrollieren Sie die Surround Sound Einstellungen am Heimkinogerät.

Technische Daten <VERSTÄRKER>

SURROUND: 200 W pro Kanal (3 ≠) <RF-ABSCHNITT> Wireless-Modul

Frequenzbereich: 2,4 GHz-Band

<ALLGEMEINES> Stromversorgung

Netzstrom 220 V bis 240 V, 50 Hz

Leistungsaufnahme 36 W Stromverbrauch in ausgeschaltetem Zustand

0,5 W Abmessungen (BkHkT)

Betriebstemperatur 0 oC bis 40 oC bereich Betriebsfeuchtigkeits 35% bis 80% rel. Luftfeuchtigkeit bereich (keine Betauung) Die technischen Daten können jederzeit ohne Ankündigung geändert werden.

Konformitätserklärung (DoC) Hiermit erklärt “Panasonic Corporation”, dass dieses Produkt die grundlegenden Anforderungen sowie die anderen relevanten Vorschriften der Richtlinie 1999/5/EG erfüllt. Kunden können eine Kopie der Original-DoC unserer R&TTE-konformen Geräte von unserem DoC-Server herunterladen: http://www.doc.panasonic.de Wenden Sie sich an einen zugelassenen Vertragshändler: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Deutschland

RMS TTL400 W AUSGANGSLEISTUNG 1 kHz, 10% totale harmonische Verzerrung

Dieses Produkt ist für allgemeine Verbraucher bestimmt. (Kategorie 3)

Entsorgung von Altgeräten Nur für die Europäische Union und Länder mit Recyclingsystemen Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden. Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister. Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.
