HASZNÁLATI ÚTMUTATÓ SF-FX82GA PANASONIC

Felhasználói kézikönyv Vezeték nélküli rendszer

Köszönjük, hogy ezt a terméket választotta. Mielőtt használatba venné a terméket, olvassa el figyelmesen az utasításokat; őrizze meg a kézikönyvet a jövőbeli használat céljából.

Óvintézkedések FIGYELEM Készülék A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében, ≥ Ügyeljen arra, hogy a készüléket ne érje eső, nedvesség, csepegő vagy felfröccsenő folyadék. ≥ Ügyeljen arra, hogy ne kerüljön folyadékkal teli tárgy (pl. váza) a készülék tetejére. ≥ Csak a javasolt tartozékokat alkalmazza. ≥ Ne távolítsa el a burkolatokat. ≥ Ne próbálja meg a készülék javítását maga elvégezni. Bízza a javítást megfelelő szakszervizre. ≥ Ügyeljen arra, hogy ne kerüljenek fémtárgyak a készülék belsejébe. ≥ Ne tegyen nehéz tárgyakat a készülékre.

Hálózati csatlakozókábel A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében, ≥ Ügyeljen arra, hogy a hálózati feszültség megfeleljen a készüléken feltüntetett feszültség értékének. ≥ Teljesen dugja be a hálózati csatlakozót a konnektorba. ≥ Tilos a hálózati zsinórt meghúzni, meghajlítani vagy nehéz tárgyakkal terhelni. ≥ Tilos nedves kézzel nyúlni a hálózati csatlakozóhoz. ≥ A konnektorból való kihúzásakor határozottan fogja meg a hálózati csatlakozót. ≥ Ne használjon sérült hálózati csatlakozót vagy konnektort. A készülék leválasztására a tápcsatlakozó dugója szolgál. A készüléket úgy kell beszerelni, hogy a tápcsatlakozó dugóját azonnal ki lehessen húuni az aljzatból.

VIGYÁZAT Készülék ≥ Ne tegyen a készülékre nyílt lángú tűzforrást (pl. égő gyertyát). ≥ A mobiltelefonok miatt használat közben a készüléknél rádióinterferenciás zavar léphet fel. Ilyen interferencia előfordulása esetén jobban el kell különíteni egymástól a készüléket és a mobiltelefont. ≥ A készülék használata mérsékelt égövi időjárási viszonyokra van tervezve.

Elhelyezés Helyezze a készüléket sima felületre. A tűzveszély, áramütés vagy a terméksérülés kockázatának csökkentése érdekében, ≥ Tilos a készüléket könyvespolcon, beépített szekrényben vagy más zárt térben felállítani vagy elhelyezni. Gondoskodjon a készülék megfelelő szellőzéséről. ≥ Ne zárja el a készülék szellőzőnyílásait újsággal, asztalterítővel, függönnyel vagy hasonló tárgyakkal. ≥ Tilos a készüléket közvetlen napfény, magas hőmérséklet, nagy páratartalom vagy erős rázkódás hatásának kitenni.

A készülék ápolása Az egységet puha, száraz ruhával tisztítsa. ≥ Soha ne használjon alkoholt, festékhígítót vagy benzint az egység tisztításához. ≥ Mielőtt vegykezelt törlőruhát használna, figyelmesen olvassa el a törlőruha utasítását.

Tartozékok A készülék használatba vétele előtt ellenőrizze a mellékelt tartozékokat. ∏

2 Hálózati csatlakozókábel ≥ Azt a hálózati csatlakozókábelt használja, amelyik illik a lakóhelyén rendszeresített aljzathoz.

≥ Az ebben a használati útmutatóban közölt termékszámok a 2014. februári állapotot tükrözik. Ezek módosulhatnak. ≥ Más berendezéshez ne használja a hálózati csatlakozókábelt.

SH-FX82-VQT5J38_mst.book

A kezelőszervek ismertetése Fent

Vezeték nélküli kapcsolat jelzőlámpa Zöld világít: Vezeték nélküli kapcsolat aktív. villog (lassan): Keresés mód villog (gyorsan): Párosítás mód Piros világít: Alvó mód Párosítás engedélyezése Hangszóró aljzatok AC IN aljzat

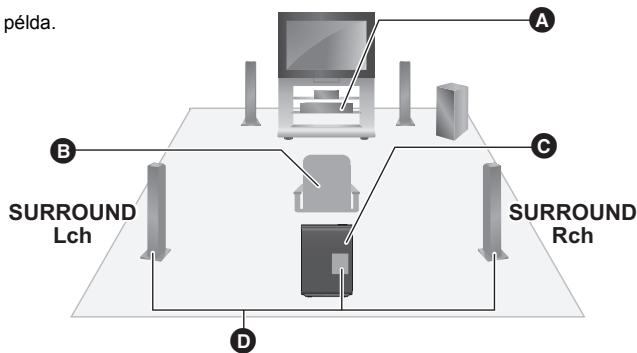

Vezeték nélküli beállítás diagramm A B C D

Házimozi egység Ülőhely Vezeték nélküli rendszer Háttérhangszóró kábelek (nem tartozék)

 ≥ Az interferencia elkerülése érdekében különítse el a vezeték nélküli rendszert az olyan többi eszköztől, amelyek ugyanazt a rádiófrekvenciát használják (2,4 GHz-es sáv). ≥ Helyezze a vezeték nélküli rendszert a házimozi egységtől 10 m távolságon belülre. ≥ A megfelelő szellőzés és a vezeték nélküli rendszer körüli jó légáramlás érdekében hagyjon legalább 5 cm távolságot minden oldalon. ≥ Ne használja a vezeték nélküli rendszert fémszekrényben vagy könyvespolcon. ≥ Ne kíséreljen meg további háttér hangszórót csatlakoztatni a rendszerhez.

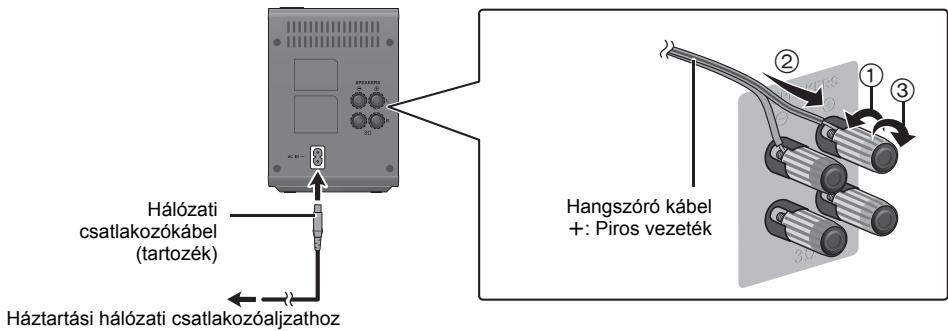

Csatlakoztatások Csatlakoztatás előtt kapcsolja ki a berendezéseket. Ne csatlakoztassa az AC hálózati kábelt, míg az összes többi csatlakozás nincs kész.

Hálózati csatlakozókábel (tartozék)

Hangszóró kábel r: Piros vezeték

Háztartási hálózati csatlakozóaljzathoz

Párosítás a házi mozik készülékkel Részletekért lásd a házimozi egység használati útmutatóját. A házi mozi készülék távvezérlőjét használva végezze el az alábbi lépéseket:

Kapcsolja be a házi mozi készüléket. ≥ Ha nem jelenik meg a HOME menü, akkor nyomja meg a [HOME] gombot. Nyomja meg a [OK] gombot a “Setup” kiválasztásához. A “Settings” kiválasztásával jelenítse meg a Setup menüt. A “Sound” kiválasztása után nyomja meg az [OK] gombot. A “Speaker” kiválasztása után nyomja meg az [OK] gombot. A “Wireless System Pairing” kiválasztása után nyomja meg az [OK] gombot. A vezeték nélküli rendszer és a házi mozi készülék párosításához kövesse a képernyőn megjelenő utasításokat. ≥ A vezeték nélküli kapcsolat jelzőlámpa zöld színnel világít, ha megtörtént a vezeték nélküli rendszer és a házi mozi készülék vezeték nélküli csatlakoztatása.

≥ Ezt a beállítást úgy is elvégezheti, ha “Easy Settings” pontot választja ki a Setup menüben.

Hibaelhárítási útmutató Mielőtt szervizhez fordulna, végezze el az alábbi ellenőrzéseket. Ha a probléma továbbra is fennáll, forduljon tanácsért a kereskedőhöz. A vezeték nélküli kapcsolat jelzőlámpa nem világít. ¾ Győződjön meg róla, hogy a hálózati kábel be van dugva. Nem lehetséges párosítást végezni. ¾ Húzza ki és dugja vissza a vezeték nélküli rendszer és a házi mozi készülék hálózati csatlakozókábelét, majd végezze el újra a párosítást. Nem szól a háttérhangszóró. ¾ Ellenőrizze a surround hangbeállítást a házimozi egységen.

Specifikációk <ERŐSÍTŐ RÉSZ> 400 W 1 kHz, 10% teljes harmonikus torzítás HÁTTÉR: 200 W csatornánként (3 ≠) <RF RÉSZ> Vezeték nélküli modul

Frekvenciatartomány: 2,4 GHz-es sáv

<ÁLTALÁNOS> Áramellátás

A terméket általános fogyasztóknak szánták. (3-as kategória)

220 V től 240 V váltakozó feszültség, 50 Hz

Teljesítményfelvétel 36 W Áramfogyasztás kikapcsolt módban

0,5 W Méretek 123 mmk176 mmk146 mm (szélességkmagasság kmélység) Tömeg

Megfelelőségi Nyilatkozat (DoC) Ezennel a, “Panasonic Corporation” kijelenti, hogy a jelen termék kielégíti az 1999/5/EK Irányelv létfontosságú követelményeit és más vonatkozó rendelkezéseit. A vásárlók letölthetik az R&TTE termékek eredeti DoC másolatát a DoC szerverünkről: http://www.doc.panasonic.de A hivatalos képviselő elérhetősége: Panasonic Marketing Europe GmbH, Panasonic Testing Centre, Winsbergring 15, 22525 Hamburg, Németország

Üzemi hőmérséklet 0 oC től 40 oC Üzemi páratartalom 35% től 80% közötti relatív páratartalom (nincs páralecsapódás) A specifikáció minden előzetes értesítés nélkül módosítható.

Tájékoztatás felhasználók számára az elhasználódott készülékek, begyűjtéséről és ártalmatlanításáról. Csak az Európai Unió és olyan országok részére, amelyek begyűjtő rendszerekkel rendelkeznek Ha ez a szimbólum szerepel a termékeken, a csomagoláson és / vagy a mellékelt dokumentumokon, az elhasznált elektromos és elektronikus termékeket nem szabad keverni az általános háztartási szeméttel Az elhasználódott készülékek, megfelelő kezelése, hasznosítása és újrafelhasználása céljából, kérjük, hogy a helyi törvényeknek, megfelelően juttassa el azokat a kijelölt gyűjtőhelyekre. E termékek előírásszerű ártalmatlanításával Ön hozzájárul az értékes erőforrások megóvásához, és megakadályozza az emberi egészség és a környezet károsodását. Amennyiben a begyűjtéssel és újrafelhasználással kapcsolatban további kérdése lenne, kérjük, érdeklődjön a helyi önkormányzatnál. E hulladékok szabálytalan elhelyezését a nemzeti jogszabályok büntethetik.
